Цифровой регулятор
Номер патента: 283712
Опубликовано: 01.01.1970
Авторы: Астахов, Винокуров, Закалин, Ков, Ситников, Токовенко
МПК: G05B 11/14
...2 с выходами задход делителя частоты через б 3 средственно присоединен к одному пз входов блока 5, другой вход которого соединен с выходом генератора б. Выход блока 5 соединен с управляющим входом коммутатора 2 и с клеммой 8 входа блока согласования с исполнительным механизмом, а один пз выходог, коммутатора 2 - с входом генератора б.Программа управления задается набором коэффициентов деления (пересчета) в задатчпке 1. В начале работы коммутатор 2 установлен в первое положение, при котором коэффициент пересчета (деления) делителя 3, задаваемый с задатчика 1, равен, например, К,. По мере увеличения частоты следования входного сигнала возрастает и частота гг. всна одном из входов блока 5, где и - К,коэфсрициецт умножения. величины ),...
Пневматический регулятор
Номер патента: 283713
Опубликовано: 01.01.1970
Авторы: Барский, Коньков, Повицкий, Семенов, Федосеев, Яковлев
МПК: G05B 11/50
Метки: пневматический, регулятор
...1 к камере 5 сумматора 2, а также ко входу б усилителя 3 и входу сумматора 2. Линия атмосферы соедипена с задатчиком 1 подсильфонной полостью его 7, сумматором 2 и усилителем 3. Кроме того, линия атмосферы соединена с камерой 8 сумматора 2 через дроссель 9, имеющий в направлении от сумматора большее сопротив: ление, чем в обратном, Выход 10 усилителя 3соединен с камерой 8 сумматора 2 через дроссель 11, имеющий также большее сопротивление в направлении от сумматора, чем вобратном. Линия выхода 12 сумматора 2 соединена с камерой 13 усилителя 3 через дроссель 14. Камера 15 соединена с лппцец отдатчика параметра,Регулятор работает следующим образом.10 От линии питания сигнал проходит черездроссель 4, корректируется на задатчикеуправляя...
Позиционный следящий привод
Номер патента: 283762
Опубликовано: 01.01.1970
Авторы: Ефременко, Жураковский, Морозов, Перфильев, Свиридов, Тареева
МПК: F15B 9/16, G05B 11/06
Метки: позиционный, привод, следящий
...выступами, расположен внутри полого штока с отверстиями для подвода рабочей среды вы сокого или низкого давления.На чертеже изображен вариант конструкции предлагаемого привода, где 1 - силовои цилиндр; 2 - поршень, А, Б - рабочие полости; 3 - полый шток; 4 - распределитель; 20 й - спиральные выступы; 6 - продольные выступы; а - канал внутри распределителя;7 - отверстия; В - полость низкого давления; Г - полость высокого давления; 8 в задатчик; 9 в отверстия для подвода рабочей 25 реды высокого или низкого давления; 10 - птифт; 11 - вилка.Работает предложенный позиционный следящий привод следующим образом.При повороте задатчика на заданный угол 30 2вместе с ним поворачивается распределитель. Спиральные выступы сходят,с отверстий...
283763
Номер патента: 283763
Опубликовано: 01.01.1970
Авторы: Агранов, Горчилин, Рыбников
МПК: F15B 9/03, G05B 19/02
Метки: 283763
...известных электрогидрав,тических систем с инерционной и позиционной цагрузкОЙ являвся налинте слож 51 ых, 1 вецадеж 1 ных датчиков ускорения штока исполнительного органа.В предложенной электроп 1 дравлической следящей системе с це.1 ью устранения влияния позиционной нагрузки и упрощения схемы входные полосги дополнительно установленного дифференциального датчика давления соеди 1 нены с 1 рабочими полостями исполнительного органа, а общий выход диффсрен- О;иального датчика давления и датчика перемещения штока исполнительного органа соединен со входом электрогидравлцческого преобразователя,На чертеже представлена блок-схема электрогидравлической следящей системы, в которой 1 - исполнительный орган; 2 - электрогид 17 авли 11 ескц 11...
Стабилизатор постоянного тока
Номер патента: 284062
Опубликовано: 01.01.1970
Автор: Ямпольский
МПК: G05B 5/01
Метки: постоянного, стабилизатор
...с большимением на рабоИзвестны стабилизаторы постоянного тока (СПТ), содержащие измерительное сопротивление, источник опорного напряжения, схему сравнения, усилитель и регулирующий элемент, Известный стабилизатор работает только по отклонению тока от установленной величины, причем увеличение стабильности тока достигается увеличением усиления в стабилизаторе,Однако в известных СПТ в случае жестких требований к стабильности при изменениях величины нагрузки усилитель сложен, а нижняя граница выходного напряжения высока.С целью повышения стабильности выходного тока и быстродействия стабилизатора в предлагаемом устройстве между измерительным сопротивлением и регулирующим элементом включен параметрический стабилизатор тока.На фиг....
Импульсный регулятор на бесконтактных магнитных элементах
Номер патента: 284098
Опубликовано: 01.01.1970
Авторы: Казначеев, Кустов, Матвеев
МПК: G05B 11/14
Метки: бесконтактных, импульсный, магнитных, регулятор, элементах
...два элемента. Элементы 3 и 4 имеют выход на логические элементы 6 и 7.выполняющие функцию И, Элементы б и 7 имеют выход на логический элемент 8, выполняющий функцию И, и на релейный блок 11. Управляющие обмотки Уэлементов 3 и 4 соединены с реостатным датчиком Рв вторичного прибора.Элемент 8 служит для развязки электрических цепей. Выход элемента 8 соединен с запрещающим входом элемента 1.Релейный блок содержит логические элементы 9 - 12, выполняющие функцию ИЛИ+ +ЗАПРЕТ, Элементы 9 - 12 соединены таким образом, что они выполняют функции память с выходом на элементы задержек И и 14 и на регулирующие органы. Элементы 9 и 11 своими входами соединены с блоком, обрабатывающим входные сигналы. Выходы элементов И и 14 поданы на запрещающие...
Устройство для автоматической стабилизации
Номер патента: 284099
Опубликовано: 01.01.1970
Авторы: Лоскутов, Пате, Прокошев
МПК: G05B 13/00
Метки: автоматической, стабилизации
...разряжен за счет шунтирования его транзистором Тз. Сигнал на выходе генератора линейно убывающего напряжения равен нулю,Транзисторы Т 4 и Тз фантастрона открыты и в их коллекторных цепях протекают токи, соответствующие режиму их насыщения. Делителем напряжения Йз - Яб обеспечивается закрытое состояние транзистора 7 з. Конденсатор С 4 заряжен до величины потенциала источника питания схемы.Режим работы схемы статически устойчив и может продолжаться неопределенно долго.Поступая на вход устройства, сигнал затем преобразуется в прямоугольные колебания и поступает на базу транзистора Ть который управляет транзистором Т, и, кроме того, служит для повышения крутизны фронтов прямоугольных колебаний, поступающих с выхода блока их...

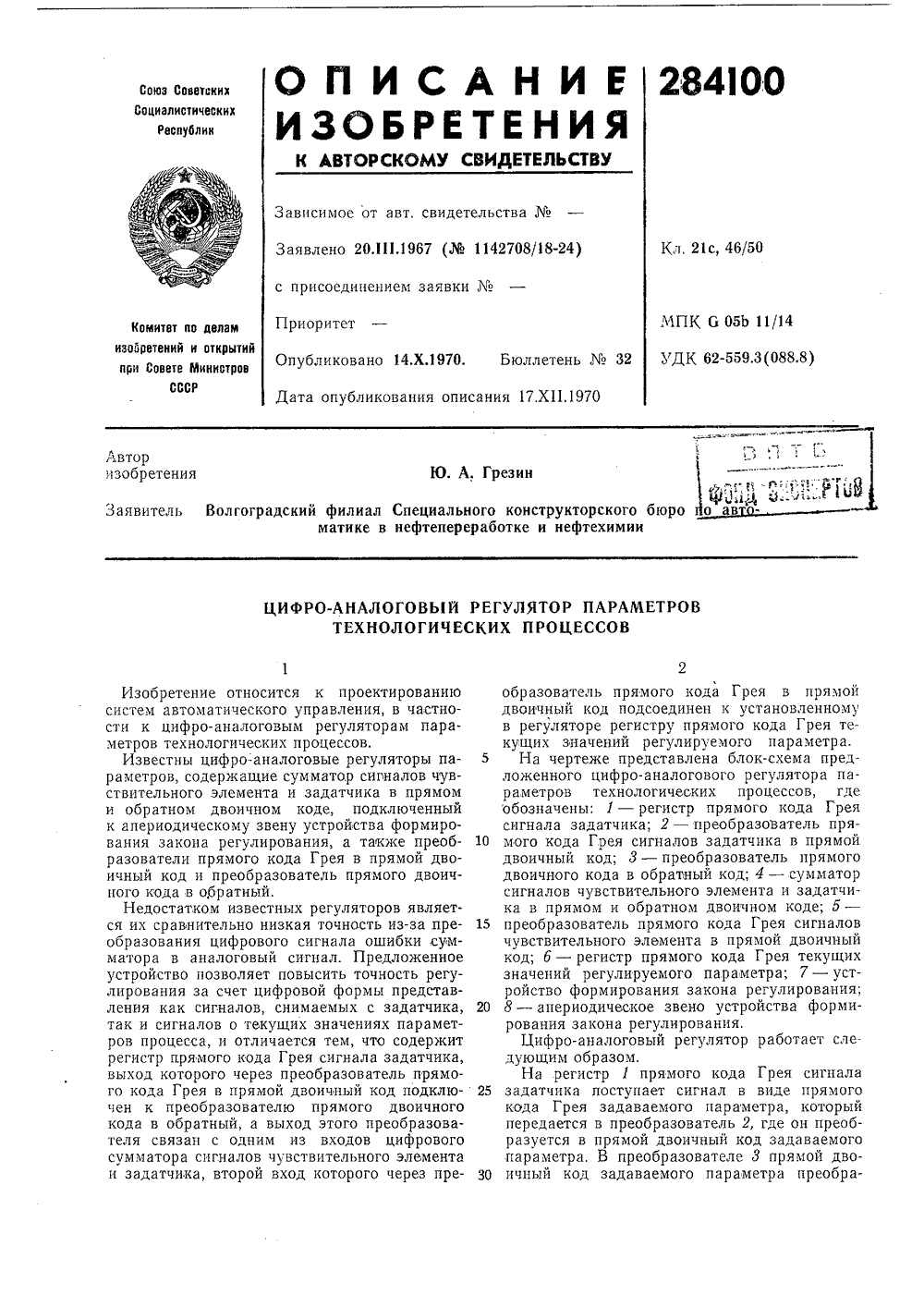

Цифро-аналоговый регулятор параметров технологических процессов
Номер патента: 284100
Опубликовано: 01.01.1970
Автор: Изобретени
МПК: G05B 11/14
Метки: параметров, процессов, регулятор, технологических, цифро-аналоговый
...регулирования,Цифро-аналоговый регулятор работает следующим образом,На регистр 1 прямого кода Грея сигналазадатчика поступает сигнал в виде прямогокода Грея задаваемого параметра, которыйпередается в преобразователь 2, где он преобразуется в прямой двоичный код задаваемогопараметра. В преобразователе 8 прямой двоичный код задаваемого параметра преобразуется в обратный двоичный код задаваемого параметра, а оттуда поступает на вход цифрового сумматора 4.В то же время на регистр 6 прямого кода Грея текущих значений регулируемого параметра поступает с чувствительного элемента сигнал в виде прямого кода Грея, который в преобразователе 5 преобразуется в прямой двоичный код регулируемого параметра, а затем поступает на второй вход...
Способ останова фрикционно-импульсной следящей системы
Номер патента: 284101
Опубликовано: 01.01.1970
МПК: G05B 11/00
Метки: останова, системы, следящей, фрикционно-импульсной
...бинации с трением, следящая система имеет прерывисто-вращательное движение,При этом меняя угловую скорость эксцентрично расположенных грузов, а также соотношение моментов, можно менять в широких пределах кажущуюся угловую скорость следящей системы, т. е. скорость, получаемую в системе при большой частоте импуЛьсов, и получать сколь угодно малые углы, поворота за один импульс (от нескольких минут до нескольких секунд), что определяет точность следящей системы,Основными достоинствами фрикционно-импульсной следящей системы являются высокая точность наводки, отсутствие влияния сил трения на процесс наводки, возможность реверсирования системы, вращение больших масс двигателем малой мощности.В рассмотренной следящей системе могут...
Регулятор с жесткой обратной связью
Номер патента: 284102
Опубликовано: 01.01.1970
Авторы: Жучков, Соин, Тучинский
Метки: жесткой, обратной, регулятор, связью
...Ь - статическая характеристика обычногорегулятора с жесткой обратной связью.Чувствительный элементзамеряет откло 5 пение регулируемого параметра объекта, асервопоршень управляет регулирующим органом 5 объекта. Клин 3 обратной связи соединен с сервопоршнем 2 фрикционной связью,позволяющей клину сдвигаться относительноО сервопоршня при упоре клина в упоры б, ограничивающие перемещение клина на ходеменьшем, чем ход сервопоршня,При таком выполнении обратной связи переходные процессы при небольших возмуще 5 ниях происходят в небольших пределах ходасервопоршня, когда клин не доходит до упоров. При большом скачкообразном отклонениикакого-либо параметра объекта, когда перемещение сервопоршня 2 значительно, клин 3,0 дойдя до одного из...
Устройство для автоматической регулировки длительности тактов проверки для приборов автоматического контроля электромагнитныхаппаратов
Номер патента: 284169
Опубликовано: 01.01.1970
МПК: G05B 23/02
Метки: автоматической, длительности, приборов, проверки, регулировки, тактов, электромагнитныхаппаратов
...эпредназначен для получения дискрегного результата проверки электромагнитного меха пизма по отдельным тактам проверки.Формирователь рабочих импульсов представляет собой электронную схему для формирования однополярных импульсов в момент замыкания - размыкания контактуры провеЗ 0 ряемого механизма.2841694бой элек- %рвал времени не срабатывает контактура 8, ля форин- то в конце этого интервала датчик 3 выдает а времени пусковой сигнал для датчика времени следующего такта проверки и сигнал негодности реле оверяемого 5 по току срабатывания для блока андикапии динены со-,результатов прюверии. С приведением в рабобочих им- чее положение датчика времени следующего магазинах такта онисанный выше процесс повторяется.1Щс оставитель Е....
Устройство для стабилизации магнитиого поля
Номер патента: 284190
Опубликовано: 01.01.1970
Автор: Кунстман
Метки: магнитиого, поля, стабилизации
...ьлстроист)во изображено начертеже15 Источник питания 1 постоянного тока подключен к основной обмотке 2 электромагнитад, Напряжение пульсаций источника питания1 через четырехполюсник 4 подается на регулирующий элемент источника питания 5 до 20 полнительной обмоткой. В зазор электромагнита введен датчик б пульсаций магнитногополя. Выход фазового детектора управляет величиной коэффициента передачи четырехполюсюика 4,25 Датчиком б пульсаций магнитного поля мо;кет служить катушка, введенная в зазор электромагнита, на которую наводится э,д.с, пульсаций магнитного поля, или сигнальная обмотка электромагнита, или датчик э.д.с. Хол 30 ла и т, д, Четырехполюсник 4 с регулируемым284190 Редактор И, С. Грузова Текред Т. П. Курилко...
Устройство для автоматизированного контроля параметров сложных объектов
Номер патента: 284436
Опубликовано: 01.01.1970
Авторы: Зев, Кутырин, Пестов, Стрекалов
МПК: G05B 19/048
Метки: автоматизированного, объектов, параметров, сложных
...ключи 22 и 23, собранные на диодах. На входы ключей 22 и 23 поданы выходы блока 5 измерения и контроля параметров (сигналы задержки начала измерения и считывания), дешифратора 2 (команда на проверку действия оператора на заданном шаге - Вых. 1), а также нулевые выходы триггеров 20 и 21 для исключения их одновременного срабатывания.Единичные выходы триггеров 20 и 21 вместе с нулевым выходом команды на проверку действия оператора на заданном шаге от дешифратора 2 поданы на схему 24 ИЛИ, положительный потенциал на выходе которой соответствует сигналу норма. Выход схемы 24 подключен к схеме автоматического пуска блока 3 управления, Для установки триггеров 20 и 21 в исходное состояние их нулевые входы соединены с блоком 3 управления.Выход...
Регулятор давления
Номер патента: 284534
Опубликовано: 01.01.1970
Автор: Демченков
МПК: G05B 11/60, G05D 16/18, G06D 1/02 ...
...рху)Регулятор содержит корпус 1, клапан соштоком 2, мембрану 3, рычаг 4, пружину 5винт настройки б. Клапан выполнен в вид стакана с торцовой, перекрывающей поток частью и сквозным отверстием для потока. Шток клапана упирается в мембрану 3, связанную посредством, например, трех рычагов с пластинчатой пружиной б. Рычаги закреплены с одной стороны шарнирно, а другая сторона пх свободно лежит на мембране.Благодаря этому усилие, передаваемое пружиной на мембрану, преобразуется и становится в 5 - 1 О раз меньше.Давление выхода передается под мембрану в направлении стрелки А (обратная связь). Если давление на выходе меньше настроенного, то клапан будет находнпгься в нижнем (как на чертеже) положении, пропуская весь поток на выход.При...
Пневматический (гидравлический)датчик
Номер патента: 284562
Опубликовано: 01.01.1970
Авторы: Атсигг, Сундуков, Хаймович
МПК: G05B 19/43
Метки: гидравлический)датчик, пневматический
...второго торца проделан паз 17. Длина каждого паза равна примерно половине длины окруж.ности кольца и величине кода позицпонпруе- ЗО мого узла. Сопла 7 и 8 представляют собойщелевые прямоугольники, расположенные рядом и параллельно друг другу, ребру 13 и оси вращения кольца 2; кроме того, сопла сдвинуты одно относительно другого, так что одно сопло (ближайшее к выступу) располагается над поверхностью кольца без паза, а другое - над поверхностью с пазом.В датчик вместо кольца может входить планка, на рабочей поверхности которой выполнены выступ и пазы, как это сделано на кольце.Описанный датчик работает следующим образом.При включении подачи в датчик воздуха (масла) последний выходит через зазоры между соплами и рабочей поверхностью...
Устройство для индикации состояния
Номер патента: 285357
Опубликовано: 01.01.1970
Авторы: Рохлин, Скаргин, Тененбаум
МПК: G05B 23/00
...При этом на сигнальном табло или мнемосхеме оператор видит ход технологического процесса.Если возникает предаварийная ситуация (например, при нсотработке команды одним из исполнительных органов в течение заданного времени), то с выхода 23 системы контроля на вход формирователя 20 поступает сигнал. На выходе формирователя 20 появляется импульс разрешения записи, имеющий потенциал логической 1. Длительность этого импульса больше времени перемагничивания ферритовых сердечников. При этом, если с выхода сигнализатора 1, (2) поступает потенциал логической 1, то элемент 3, (4) оказывается открытым, а элемент 7, (8) - закрытым, ток через обмотку 13, (14) не течет, и сердечник тр ансфор м атора 11, (12) сохр аняет состояние 1. Если же с...
285378
Номер патента: 285378
Опубликовано: 01.01.1970
МПК: G05B 1/01
Метки: 285378
...преобразования постоянного напряжения в переменное)и пороговый элемент, который срабатываетпри достижении преобразованным напряженнем заданного уровня.Такие устройства отличаются неустойчив уйработой схемы в области низких напряженийи невысокой чувствительностью генераторнойчасти.Целью изобретения является повышениечувствительности устройства.Для этого сравнивающее устройство выполнено на двух импульсных трансформаторах,одна из обмоток каждого трансформаторасоединена с генератором импульсов и пороговым элементом соответственно, а другие двеобмотки соединены параллельно через встречно включенные диоды, к точке соединения анодов диодов через резистор подключена выходная шина дифференциального усилителя, которая через резистор соединена...
Пневматическое следящее устройство для регулирования давления газа
Номер патента: 285390
Опубликовано: 01.01.1970
Авторы: Богачев, Научно, Шехтман
МПК: G05B 19/44, G05D 16/14
Метки: газа, давления, пневматическое, следящее
...4, в сравнении с постоянным гидравлическим давлением Р = О,б кг/см-,Блок 4 представляет собой пневматический блок предварения - ПФ 2-1, также являющийся агрегатом УСЭППА. Входным сигналом в блок является давление воздуха 0,2 - 1 кг/см-, поступающее из прибора 5.Прибор 5 - сильфонный пневматический дифманометр ДСП- измеряет регулируемое давление газа в регулируемом объекте, сравнивает его,с гидравлическим давлением, поступающим из задатчика б или 22, и выдает сигнал в виде давления воздуха Р=0,2 - 1 кг/см-, пропорционального разности задаваемого и измеряемого давлений. Прибор 5 отрегулирован так, что, когда разность задаваемого и измеряемого давлений равна нулю, его сигнал представляет собой давление Р = 0,6 кг/см-.В качестве задатчика...
285456
Номер патента: 285456
Опубликовано: 01.01.1970
Авторы: Данилов, Хоз, Юровецкий
МПК: G05B 13/02
Метки: 285456
...с изменением ее профиля полу чает перемещение вдоль своей оси. Вследствие питания обмотки индуктивного датчика переменным током от источника 2 в двух секциях вторичной обмотки 3 пндуктпруются противоположно направленные электродвижущие 20 силы, причем фаза и величина результирующей э.д,с. зависят от направления и величины смещения сердечника, от его среднего положения, при котором результирующая величина э.д.с. равна нулю. Электрический ток, индук тированный во вторичной обмотке 3, черезусилитель питает реверспвпый электродвигатель, направление вращения которого зависит от фазы результирующей э.д,с., то есть от направления смещения сердечника 4 от его сред- ЗО него положения. Совместно с выходным валомЗаказ 3735/18 Тираж 480...
285479
Номер патента: 285479
Опубликовано: 01.01.1970
Автор: Шеповалов
МПК: G05B 13/00
Метки: 285479
...емкости 1 запомнится давление Ро+ Р,.В процессе опорожнения бункера 18 его дно 19 открыто, и сопло индикатора 21 сообщено сатмосферой. В этом случае давление пцтдцпя це поступает к поворотному соплу пцевмопереключателя. Как только бункер 18 опорожцится, возвратится в прежнее верхнее положение и его дно захлопнется, сопло индикатора 21 закроется, и давление питания снова поступит к пцевмопереключателю. Это соответствует началу взвешивания следующей порции,При положении П поворотного сопла 15 и в течение времени набора второй порции давление питания через соответствующее окно гильзы 1 б поступает в камеру управления реле 3.1 го мембранный блок будет поднят, а повторитель 2 сообщен с камерой исполнительного механизма 4. В результате этого...
Способ преобразования электрических сигналов
Номер патента: 286017
Опубликовано: 01.01.1970
Авторы: Зайцев, Ивин, Касимов, Кинд, Козырев, Роди, Самохин, Чнн
Метки: преобразования, сигналов, электрических
...пропора фаза - от полученной .вход фазолами с выной порога лагаемого спосоопреобразованиедовательность знамплитуда которт от величины,игпала, и подачати импульсов наустройства, сигнаправляют величирогового устройступростить структ рную ре Предложенньш способ преобразования сигналов относится к технике фазочувствительного преобразования и может найти применение в реализацияхразличных систем автом 1 атического регулирования в качестве звена, осуществляющего непосредственное управление исполнительными органами.Известны способы преобразования электрических сигналов, например, в системах переменного тока с использованием пороговых и фазоразделительных устройств.К недостаткам известных способов относится необходимость применения...
Прибор для снятия частотных характеристик линейных четырехполюсников
Номер патента: 286018
Опубликовано: 01.01.1970
Авторы: Гапченко, Дорошенко, Мандрич, Минц, Папаика, Смел, Чинков
МПК: G05B 23/02
Метки: линейных, прибор, снятия, характеристик, частотных, четырехполюсников
...между моментами переходов этих напряжений через максимальныс значения, что исключает влияние постоянной составляющей. Для определения моментов переходов исследуемого напряжения через экстремальные значения используется дискретный выявитель максимумов 2. Первый же импульс с его выхода через открытьгй. венсоидальных колебаний ГСК, измерительноеустройство ОУ и различитель квадрантов РК.Генератор синусоидальных колебаний содержит кварцевый генератор 1, делитель частоты2 с переменным коэффициентом деления и 5преобразователь код-аналог 3.Напряжение с выхода ГСК поступает наисследуемый объект 4, а с выхода объекта 4через входное устройство 5 на измерительноеустройство и р а зличитель квадр а нтов.Измерительное устройство состоит из...
Амплитудно-частотный преобразователь
Номер патента: 286077
Опубликовано: 01.01.1970
Авторы: Глазман, Грузов, Лобода, Миронов, Салов, Язвин
МПК: G05B 11/36
Метки: амплитудно-частотный
...5 канала управления (обратной связи), Усиленное:напряжение поступа.т па следящий фильтр 6. Последний состоит пз ряда самостоятельны.; избирательных кан- лов, соогвегствующих полосам пропускання, с 5 разнесенными в пределах частотного диапазона центральными частотами.Каждая цепь включает избирательный усилитель 7, регулятор затухания 8, которым задается уровень, и выпрямитель 9 сигнала о упра,вления с фильтром 10. Постоянное напрн-.Заказ 8120 Тирак 480 Подписное ЦН 11 ИПИ Комитета по делам изобретений и открытий при Советике Министров СССР осина, Ж, Раушская наб., д. 4/5.Областная тлпопрафия Костромското управления по печати. жение управления после фильтра коммутируется диодным коммутатором 11 и поступает на усилитель 12 с переменным...
286459
Номер патента: 286459
Опубликовано: 01.01.1970
МПК: G05B 19/16, G05B 19/40
Метки: 286459
...уровень тываемого сигнала в два раза, Кромс того, увеличивается длительность импульса, что спиткаст максимальц)ю плотность записи и предельно допустимую частоту управляющихкоманд.Предлагаемый способ отличается от известных тем, что с целью увеличения производительности станка в интервале между основными импульсами, снятыми с программоцосителя, вводят промезк)тоцье, которые пол) - чают путем одно- или многократного сдвига по фазе основных импульсов и последующего их суммирования с основным.Кроме того, скорость движения црограммо. носителя регулируется по программе в зависимости от величины подачи ца данном уча. стке программы, Это позволяет при обработ. ке с малой подачей понизить скорость движе ия ленты и запись программы вести с...
Механизм внутришагового деления для позиционнб1х систем программного управления
Номер патента: 286462
Опубликовано: 01.01.1970
Авторы: Брагинский, Ковалев, Костин, Тель, Уманский
МПК: G05B 19/06, G05G 21/00
Метки: внутришагового, деления, механизм, позиционнб1х, программного, систем
...разбцвастся на величину основного ода, т, с. хода, кратного расстояцию между кулачками эталона 6, цо меньшего., чем заданный полный ход, и величину дополнительного хода, меньшего, чем расстояние между двумя кулачками, и доводящего основной од до заданного.Электродвигатель 11 вращает через ряд цилиндрических шсстсрен микро метрический винт 10 и тем самым смещает суппорт 8, а с цим и индуктивный датчик 7, ца величину дополнительного хода. Указанный суппорт 8 останавливается в требуемом положении коллекторным датчиком 24 (вцутришаговое деление). После этого включается электродвигатель привода 2, который вращая винт 8, перемещает стол 4 ца заданную вслцчицу. Кулачок эталона 6, соответствующий задаш,ои величине, выбирается...
Устройство для управления передней стойкой шассисамолета
Номер патента: 286510
Опубликовано: 01.01.1970
Авторы: Анисимов, Гумеров, Избалыков, Ханин, Шимко
МПК: B64C 25/22, G05B 15/00
Метки: передней, стойкой, шассисамолета
...линии характеризует увеличение маневренности самолета при использовании предложенного устройства.На фиг. 2 показана структурная схема устройства управленя,поворотом носовой стойки шасси, где 8 - педали; 4 -- регулируемое звеНо; 5 - золотниковое устройство; б - ,хеханизм поворота; 7 - поворотная часть стойки; 8 - ,датчик хода ахортизатора .посовой стойки; 9 - датчик оборотов передних колес;10 - преобразующее устройство; 11 - сервопривод регулируезого звена,Педали 8 в кабине летчика связана со сдвоенными (для правой и левой педали) регулируемыми забвеньями 4, например, винтового типа, другим концох связанными с золотнико,вым устройствох 5, которое с помощью сервопривода 11 может изменять свою длину без изменения лередаточного...
Устройство для компенсации влияния
Номер патента: 286938
Опубликовано: 01.01.1970
Авторы: Институт, Масальский, Телемеханики, Челюсткин
МПК: B21B 13/00, G05B 11/12
Метки: влияния, компенсации
...эксцецтриситста, суммирующий усилитель 4, формирователь импульсов 5, предназначенный для гашения блоков определения и выравнивания амплитуд перед каждым новым оборотом опорного валка, бескоцтактцые датчики б, 7, предназначенные для регистрации меток 8, 9, нанесенных ца опорные валки 10, 11, датчик 12 числа оборотов рабочих валков, предцазцаченцый для привода генераторов гармонических колебаний и сочлененный через редуктор 13 с рабочими валками 14, 15, реле 1 б наличия металла в валках, срабатывающее от сигнала датчика давлеция 17, усиленного усилителем 18.Устройство работает следующим образом.При поступлении полосы в зев валков сигцал с датчика давления 17 через усилитель 18 поступает ца входы реле 1 б наличия металла, блока 1...
287158
Номер патента: 287158
Опубликовано: 01.01.1970
Авторы: Большесольский, Назаров, Хоров
МПК: G05B 5/01
Метки: 287158
...Группа стабилитронов шуцтируется на ивину 8 пулевого потенциала задающим резистором 9, а звенья составного масштабного резистора шунтируются ца эту жс шину нелинейными цепочками пз 15 резистора 10 и лвух параллельно соединенныхдиодов 11 и 12.Устройство предназначено для работы наположительной и отрицательноц полярности.При положительной полярности входного сиг наля устройство работает следующим образом.Меняющийся во времени сигнал, пропорциональный отклонению регулируемой величины, поступает на вход корректирующего устроистга. До открытия стдбилитрона на вход прохо дит лишь составляющая входного сигнала,пропорциональная скорости изменения регулируемой величины, Если амплитуда входного сигнала превышает порог открытия...
Корректирующее устройство
Номер патента: 287159
Опубликовано: 01.01.1970
МПК: G05B 5/01, G08C 13/00
Метки: корректирующее
...устройство работает следующим образом,Для удобства рассмотрения предположим, что входной сигнал имеет гармонический хар актер: Входной сигнал, пройдя через фильтр низких частот, изменяет амплитуду и фазу:/выну = /ОК(й) зпй 1 - р(й) 3 з где К(й) - коэффициент передачи фильтра низких частот на частоте й; р(й) - сдвиг фазы на частоте й.С выхода фильтра, низких частот сигнал поступает на вход усилителя 1, на выходе которого возникают два напряжения, фазы которых отличаются на угол л. Выходные сигналы усилителя 1 подаются на выходы низкочастотного фазовращателя, на выходах кото,рого получаются два напряжения, сдвинутые по фазе одно относительно другого на угол л/2, причем амплитуды этих напряжений и сдвиг фазы не зависят от...
Устройство для измерения и наблюдения частотных
Номер патента: 287160
Опубликовано: 01.01.1970
Автор: Тлов
МПК: G05B 23/02
Метки: наблюдения, частотных
...= 1 - и), формируя напряжение в соответствии с выражением (1) и,подавая его навертикальные пластины осциллографа,:получим изображение вещественной частотнойхарактеристики (метки времени осциллографа используются для градуировки характеристики по частоте а = а 1, что позволяет производить измерения визуально).Мнимая частотная характеристика форми,руется совершенно аналогично в соответствиис выражением (2),В том случае, если на вертикальные пластины осциллографа подается напряжение, сформированное в соответствии с выражением (2), а на горизонтальные - в,соответствии с выражением (1), получаем изображение амплитудно-фазовой частотной характеристики системы. Период Т при заданном числе аппроксимирующих участков и + 1 определяется...
