G05B — Регулирующие и управляющие системы общего назначения; функциональные элементы таких систем; устройства для контроля или испытания таких систем или элементов
Программное устройство для регулирования тепловых процессов
Номер патента: 267236
Опубликовано: 01.01.1970
Авторы: Глухов, Петриковский, Проектный, Уральский
МПК: G05B 19/02, G05D 23/19
Метки: программное, процессов, тепловых
...включении тумблера 1 и загорании лампочки 2 по рабочей цепи к задатчику 3 через определенные промежутки времени направляются импульсы постоянного тока, причем каждый последующий импульс должен быть другого направления, Валик задатчика, медленно вращаясь, перемещает движок 4 по реостату 5, уменьшая сопротивление последнего. Когда движок 4 рычага 5 выведет сопротивление реостата 5 до нуля, он сойдет с реостата 5 и перейдет на контактную пластину 7.Зтот момент соответствует окончанию подь сма температуры и началу изотермическойвыдержки.При дальнейшем вращении движка 4 поконтактной пластине 7 температура в регулируемом объекте поддерживается постоянной.10 По окончании изотермической выдержкидвижок 4 переходит на второй реостат 5 и...
Лтгвтно-tкаунасский политехнический институт. 5, 5; ” те: ; ий-ш; ая библиотека
Номер патента: 267279
Опубликовано: 01.01.1970
Авторы: Каушинис, Рагульскис, Скролйс
МПК: G05B 15/00, G06G 5/00
Метки: библиотека, ий-ш, институт, лтгвтно-tкаунасский, политехнический, те
...конусами и разделяют промежуточные цилиндры на камеры Д и Е.Давление в систему подается через золотник 17, управляемые электромагнитами от ис. точника двоичных сигналов,Площадь поперечного сечения основных каналов 8 и 9 каждого промежуточного цилиндра пропорциональна объему жидкости, вытесняемой из камеры Е в соответствующую камеру исполнительного цилиндра. Этим достигается более равномерное движение штока при работе привода.При подаче двоичного сигнала 1 в золотник 17 жидкость через обратный клапан 13 поступает в камеру Е и перемещает поршень 14 вверх. При этом жидкость из камеры Д вытесняется в камеру В, перемещая поршень 3 вправо. В конце хода поршень 14 своей конической частью постепенно перекрывает канал 8, и жидкость вытесняется...
267303
Номер патента: 267303
Опубликовано: 01.01.1970
МПК: G05B 19/02
Метки: 267303
...коммутатора 19, Из коммутатора число- импульсный код по каналу 20 поступает на импульсный вход счетчика-регистра 3, уменьшая с течением времени закодированную величину перемещения, Из коммутатора же число-импульсный код по каналу 22 подается на один нз входов измерителя рассогласования 24. Для осуществления следящего режима по положению сигналы датчика 17 обратной связи в число-импульсной форме через коммутатор 19 по каналу 23 подаются на другой вход измерителя рассогласования 24. На выходе последнего формируется напряжение, пропорциональное величине рассогласования между заданным и фактическим положением рабочего органа станка. Блок 13 формирования скоростного сигнала преобразует число-импульсный код в напряжение, пропорциональное...
Способ автоматического регулирования температуры древесной массы в ванне дефибрера
Номер патента: 267328
Опубликовано: 01.01.1970
Авторы: Буйлов, Лтвитно, Подбелло
МПК: D21B 1/14, G05B 11/32
Метки: ванне, дефибрера, древесной, массы, температуры
...регулятор 5 обратного действия,В зависимости от величины рассогласования между переменной полусуммой темпера- .5 тур и заданием, поступающим от дистанционного задатчика 6, изменяется сигнал на выходе регулятора б. Этот сигнал через усили.тель мощности 7 поступает на регулирующий клапан 8.10 При увеличении сигнала полусуммы температур уменьшается величина сигнала на выходе регулятора 5. В результате этого увеличиваегся открытие регулирующего клапана 8 и расход оборотной воды на спрыск камня де фибрера. мет изобретения 20 Способ автоматического регулирования пературы древесной массы в ванне дефиб путем измерения температуры древесной сы в ванне, преобразования в стандартный пал, подачи для сравнения с заданием в25 пирующее...
Устройство для синхронного детектирования с поисковой лодуляцией применительно к объектам
Номер патента: 267683
Опубликовано: 01.01.1970
Авторы: Голике, Койшибаев, Ханин
МПК: G05B 13/02
Метки: детектирования, лодуляцией, объектам, поисковой, применительно, синхронного
...10, где его фаза получает приращение, а частота, являясь производной по времени от фазы, изменяется лишь в переходном режиме, т. е. когда происходит поворот фазы.Поисковый сигнал с измененными соответствующим образом (как описано выше) фазой и частотой с выхода фазовращателя подается на задатчик 11 режима и глубины модуляции (где 12 - ввод задания), откуда поступает на исполнительный орган 18 одного из дозаторов. Орган 18 непосредственно осу ществляет поисковую модуляцию одного из потоков по его количественной характеристике. После смеси- тельного барабана 14, в который поступают другие, немодулироваппые потоки материала (на чертеже показа:. с.;ин из них), получается поток смеси 2, промо лированный по соотношению ее компонентов.В целях...
Устройство для оптимального управления линейной системой автоматического регулирования
Номер патента: 267718
Опубликовано: 01.01.1970
Авторы: Атентно, Институт, Кась, Пионтковский, Телемеханики
МПК: G05B 13/00
Метки: линейной, оптимального, системой
...15 системы для случая Т = О.При этом сигнал г/ =у 0 х(/) 1, где р 0 - оптимальная функция управления.Если учитывать запаздывание, вносимое регулятором 3, то задача аналитического конст руировання для системы, описываемой соотношением (1) сводится уже к определению функ- ционала 25 где / - Т ( 1, ( 1, а г/1 (/,) - известное уп.равление в прошлом.Если в момент времечи 10 состояние системы хс(/,), то до момента времени 1 с+Т она3будет двигаться по траектории, определяемойвыражениемх (г) = ф (г - 1 о) хо+ Ф (г - го)ф 1 Р 2 - го) у ХгоХ (1, - Т) йв,где Ф(г) - фундаментальная матрица решений системы, описываемой уравнением х(г) === Ах(1) .Для всех моментов времени 1) 1, закон управления можно выбрать в видеууох (1+ Т)= увФ (Т) х (1) +...
Цифровое анализирующее устройство самонастраивающейся системы
Номер патента: 267720
Опубликовано: 01.01.1970
Автор: Лазарев
МПК: G05B 13/02
Метки: анализирующее, самонастраивающейся, системы, цифровое
...1 Т,Ркв 1- к г 1 Т(2) и пусть нам известны с определенной степенью достоверности нормированные корреляционные функции случайной части полезного сигнала г 1 Т помехи г 1 Т и ошибки квантования гк, 1 Т а также величина дисперсии ошибки квантования 6,. Неизвестными величинами являются 5 о 5 ь оф ооПусть случайные составляющие полезного сигнала, помехи и ошибки квантования не связаны друг с другом, т. е. Р 1 Т, = Р , 1 Т, = Р 1 Т, = О. (3) Подадим сигнал (1) на вход блока получения первой разности 1. На выходе блока 1 будем иметь; Ь,УпТ,.= Ь,5 пТ,+ Ь,д пТ,++ Д,п пТд + Ь,т пТ (4)гдеД,5 пТ, = 5,Т, + Б пТ, - 5(п - 1) ТЬ,д аТд = 0;Ь,и иТ, = и аТ, - п (а - 1) Т,;Ь,т пТ, = т пТ, - т (п - 1) Т,. Величина ЬддпТд=0 потому, что обычно основной...
Устройство для автоматического управления компенсатором высоты
Номер патента: 267721
Опубликовано: 01.01.1970
МПК: G05B 11/14
Метки: высоты, компенсатором
...соединен с датчиком 1. Выход элемента память 11 соединен с элементом задержки 12, выход которого соединен с элементом 30 запрета 7. Усилители б и 10 соединены соотВетственпо с исполнительными устройствами 1 Д и 14, предназначенными для управления стопором и компенсатором.Устройство работает следующим образом.При наличии вагонетки на нижней звездочке компенсатора высоты сигналом датчика 1 включается усилитель б, включающий с помощью исполнительного устройства 13 привод задерживающего стопора. Этот сигнал суммируется с сигналом инвертора 5 на элементе И 4, с выхода которого подается сигнал на вход элемента задержки д. Задержка времени элемента 8 выбрана несколько большей времени срабатывания задерживающего стопора (т, е. времени от...
Потенциометрическая следящая система
Номер патента: 267722
Опубликовано: 01.01.1970
Авторы: Ахметов, Валовенко, Черватюк
МПК: G05B 11/06
Метки: потенциометрическая, следящая
...системы. При наличии задающего напряжения У с зависимостью от угла срзад, представленной на фиг. 3, и наличии сигнала на переключателе 2, изменяющегося в соответствии с изменением характера зависимости У, например, с возрастания на убывание или наоборот, предложенное устройство дает возможность сравнивать Уэяд и Рос в неограниченном диапазоне срэад При наличии указанных условий предложенное устройство работает следующим образом, При изменении р 3 дд например, в сторону, указанную на фиг. 2 стрелкой, напряжение У, возрастает. При этом на переключатель 2 поступает сигнал на подключение ко входу блока 1 выхода потенциометра 7, который вырабатывает напряжение Увозрастающее с изменением ,. При изменении , уголнесколько отстает, в результате...
268021
Номер патента: 268021
Опубликовано: 01.01.1970
МПК: G05B 23/02, H03K 19/23
Метки: 268021
...экстремальных значений). Устройство б также имеет для каждого элемента сигнализаторы 14 - 1 б, позволяющие определить элемент, имеющий наименьшее значение. Каждый сигнализатор 11 - 13 подключен ко входу соответст3вующей логической схемы совпадений 17 - 19, второй вход которой соединен с,выходом порогового устройства 9. Выходы схем совпадений 17 - 19 подключецы ко входам логических схем ИЛИ 20 - 22. Лналогично сигцализаторы 14 16 подключены к схемам, совпадений 23 - 25, вторые входы которых соединены с выходом порогового устройства 10. Выходы схем совпадений 23 - 25 подключены ко вторым входам соответствующих схем ИЛИ 20 - 22. Выходы схем ИЛИ 20 - 22 подключены к триггерам 26 - 28, выходы которых соединены с индикаторами отказа 29 - 31...
Устройство для контроля исправности реле
Номер патента: 268022
Опубликовано: 01.01.1970
Автор: Прилуцкий
МПК: G05B 23/02
Метки: исправности, реле
...- 35, ждущих триггеров 3 б и 37, тумблеров 38 и 39 и переключателей 40 и 41.Сигналы ца входы схем 31 - 35 поступают с соответствующих программе ячеек регистра сдвига 8, шин дешифратора 5 и выхода триггера 3. Вследствие того, что частота генератора в 20 раз выше частоты перемещения единицы в регистре сдвига 8, ца выходах схем И 31 - 35 можно получить сигналы, отстоящие по времени от начала изменения тока в обмотке реле на величину, кратную /., от времени протекания тока заданной величины в обмотке реле.Тумблеры 38 и 39 и переключатели 40 и 41 используются для изменения времени начала контрольных импульсов, а триггеры 3 б и 37 - для увеличения их продолжительности.При движении единицы в регистре сдвига 8 ток в обмотке реле 23 изменяется...
Устройство для уравнивания давлений
Номер патента: 268050
Опубликовано: 01.01.1970
Авторы: Бочковска, Мендельсон, Украинский
МПК: G05B 11/00
Метки: давлений, уравнивания
...при виброперегрузках служат пружины 11, установленные в выход ных каналах 12.Мембранная коробка заполнена жидкостью.При равенстве давлений в обеих полостяхустрой;тва секции мембранной коробки находятся в Одинаковых условиях нагружения, и 15 связанные с жесткими центрами регулирующие золотники занимают среднее положение, равномерно открывая входные отверстия 9 дл, прохода обоих рабочих тел.При изменении давления в одной из поло стен возшкает перепад давлений между полостями, в результате которого секции мембран- ноЙ корооки оказываются в разных условиях нагрлкения. Мембраны секции, находящиеся под воздействием большего давления, стре мятся сомкнуться и вытесняют при этом жидкиЙ заОлнитель в секцию полости с меньшим давлением, раздвигая...
268147
Номер патента: 268147
Опубликовано: 01.01.1970
Авторы: Алексеев, Кор, Лопатин, Марченко, Минченко, Романюк, Хватов, Шильман, Шкута
МПК: B02C 25/00, G05B 1/01
Метки: 268147
...демпфируюшее действие слоя руды на участке МС к динамическому воздействию падающих кусков руды будет различным в зависимости от коэффициента заполнения,Длительность динамического воздействиявнутримельничной загрузки на элемент футеровки различна в зависимости от демпфирующего действия слоя руды, то есть откоэффициента заполнения. При максимальном заполнении мельницы эта длительностьдинамического воздействия минимальна. Поэтому точку окончания динамического воздействия при максимальном заполнениимельницы. можно принять за начало отсчета,Устройство содержит пусковой элемент 1,барабан мельницы 2, блок 3 разрешения,блок 4 формирования команд, датчик 5,воспринимающий динамического воздействиевнутримельничной загрузки,...
268532
Номер патента: 268532
Опубликовано: 01.01.1970
МПК: G05B 13/00
Метки: 268532
...нелинейного преобразователя 7, Нелинейный преобразователь 7 модулирует условия работоспособцости оптимизируемой системы в функции ее параметров /Х, Х/. Так, например, коэффициент усиление системы антоматического регулирования, зависящий от параметров Хь , Хпервичных элементов, должен лежать в ограниченных пределах:1(.(К (Х Х) (К. (1) При этом верхний предел определен соображениями устойчивости, а нижний - точности.Выражение (1) нетрудно свести к виду К(Х, Х,) - Кц) 0 5 10 15 20 25 30 35 4Таким образом, нелинейный преобразователь 7, вход которого подключен к выходу сумматора 3, преобразует сигнал т 0 + а 1 + Х который поступает на вентильный элемент 8, пропускающий импульсы только положительной полярности. В результате этого на выходе...
Двухканальный экстремальный регулятор
Номер патента: 268533
Опубликовано: 01.01.1970
Авторы: Бородин, Даниленко, Колоколов
МПК: G05B 13/02
Метки: двухканальный, регулятор, экстремальный
...реле, необходимой для четкой работы схемы логического действия, параллельно реле 20 включен конденсатор 27. Чтобы изменить направление поиска наибольшего значения регулируемой величины при достикении ,сервоприводами крайних положений и не допустить остановку сервоприводов 14 и 17 в крайних положениях, в цепь реле 20 введены концевые выключатели 28 - 31, которые замыкаются в крайних положениях сервоприводов. Контакт 26 реле 20 подключает источник смещения 32 ко входам логических элементов- ячеек И 6 и 10.Пусть регулятор включен, тогда режим работы станка изображается точкой а (см. 5 10 15 20 25 30 35 40 45 50 55 60 65 фиг. 2); при включении регулятора сервопривод 17 включается в сторону увеличения осевого усилия Г. Это значит,...
Всесоюсндя, птгё. т; п, г -: j”34r vmsii ij. 1 b. s; . i о r kiui. i; . ii: ji еи5
Номер патента: 268534
Опубликовано: 01.01.1970
МПК: G05B 9/02
Метки: j"34r, kiui, vmsii, всесоюсндя, еи5, птгё
...и б, включенные последовательно в цепи управления релейного блока 7 контроля сопротивления и релейного блока 20 контроля скорости тягового органа транспортера, обеспечивают при кратковременном замыкании кнопки ход выключате ля 1 или 5 включение магнитного пускателя 3 транспортера. При этом включается электродвигатель 4 транспортера и происходит заполнение вагона углем (сыпучими материалами) до установленного положения датчика 17 уровня. По мере загрузки вагона конус угля входит в соприкосновение с электродом датчика 17, последовательно включаются реле 21, И, что, в свою очередь, обеспечивает переключение контактов в цепи управления пускателя 14, включающего электродвигатель 19 тихоходной подтяжной лебедки. По мере протягивания лебедкой...
Пневматический квазиоптимальный регулятор
Номер патента: 268768
Опубликовано: 01.01.1970
Автор: Шатхан
МПК: G05B 11/50
Метки: квазиоптимальный, пневматический, регулятор
...9 соединен с выходным усилителем мощности 10, выходное давление которого является управляющим воздействием регулятора.Каждое из апериодических звеньев представляет собой последовательное содеинение переменного дросселя, емкости и повторителя, Динамическое звено состоит из последовательно соединенных апериодических звеньев 11 и 12 и звена 13 чистого запаздывания, Динамическое звено 7, апериодические звенья 8 и б и переменный дроссель 3 настраиваются в соответствии с динамической характеристикой объекта управления. Апериодическое звено 9 настраивается таким образом, чтобы сгладить пульсации давления, поступающие с выхода элемента сравнения 2, в режиме стабилизации регулируемого параметра вблизи состояния равновесия, которые возникают...
Устройство для управления наборной строкоотливной машиной
Номер патента: 268769
Опубликовано: 01.01.1970
Авторы: Бриллиант, Елимелих, Ершов, Крейнюк, Плотин, Старожилова
МПК: F15B 21/02, G05B 19/43
Метки: машиной, наборной, строкоотливной
...в рабочее положение поршень 33 своим штоком 34 через качающийся рычаг 35 вводит конец горизонтальной штанги Зб в паз длинной штанги 37 матрицевыпускающего механизма 38 наборной строкоотлцвцой машины. Привод длцчной штанги 37 осуществляется от траверсы 39, циклично приводимой в действие ог главного вала управляющего устройства (це показан), Горизонтальная штанга 36 соединена с пружиной 40, которая удерживает ее ц качающийся рычаг 35 в исходном положении,Описанное управляющее устройство работает следующим образом.Прц наличии сигнала в виде отверстия ця одной из дорожек перфорированной ленты 21 (фиг. 1) сжатый воздух от источника пцтация 2 проходит через это отверстие и по воздухопроводу 3 и поступает под распределительньш золотник...
Автоматический оптимизатор процесса сепарации
Номер патента: 268881
Опубликовано: 01.01.1970
Автор: Шеповалов
МПК: G05B 13/00
Метки: автоматический, оптимизатор, процесса, сепарации
...положении в. Давление питания через клапан 19 и элемент ИЛИ 20 подается к камере управления реле 14 и в камеру А элемента сравнения 21. Камеры управления всех остальных реле сообщены с атмосферой, Верхнее сопло 29 реле 17 открывается, а нижнее сопло 30 закрывается. Давление Рос оо(и,. ратной связи в камере Б элемента сравнения, равное давлению на выходе оптимизатора (в камере исполнительного механизма 23) в конце предыдущего цикла работы, заперто, а на повторитель 22 подается давление из камеры5Е элемента сравнения, В результате того, ггов камеру А элемента сравнения 21 подастсядавление пробного возмущения Рр, являющееся частью давления питания, давление вкамере Е элемента сравнения равно давлсгц 1 юоорятцой связи Г , увелгчеццому на...

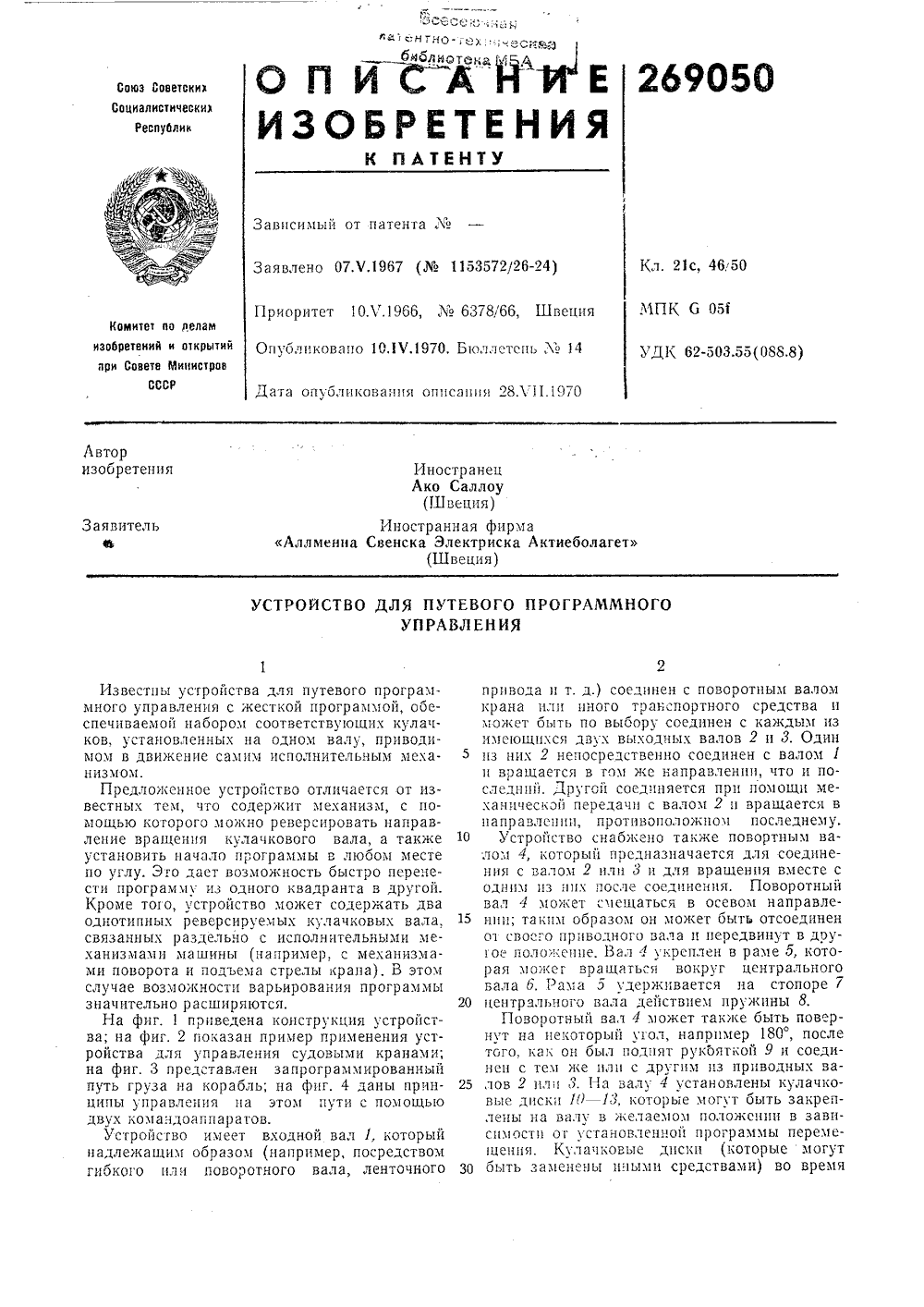

Устройство для путевого програлмного управления
Номер патента: 269050
Опубликовано: 01.01.1970
Авторы: Иностранец, Иностранна
МПК: G05B 19/02
Метки: програлмного, путевого
...2, когда рукояткой 9 он установлен в некотором определенном положении повороота. Если рукоятку 9 повернуть на 180 перед соединением с валом 2, то желаемая программа получается для квадранта 1 П, Если в первом поворотном положении вал 4 соединен с валом Л, то получаегся квадрант П, а после поворота рукоятки 9 на 180 - квадрант Л 7., (Направление вращения поворотного двигателя регулируется самостоятельными средствами).Описанный командоаппарат может быть применен для всех устройств, поворачивающихся вокруг некоторого вала, для передвижении в пределах различных секторов, в случаях, когда требуется программирование этих передвижений,В качестве примера на фиг. 3 дан запрограммированный путь груза на корабль.В точке Л (см, фиг. 3) начинается...
Устройство для дискретного перемещения исполнительного органа
Номер патента: 269245
Опубликовано: 01.01.1970
Автор: Безрук
МПК: G05B 11/60
Метки: дискретного, исполнительного, органа, перемещения
...клапаны 8 - 11 прйжаты к седлам и поршень 2 находится в застопоренном положении. При подаче напряжения на электроды одной из разрядных камер происходит электрический пробой в жидкой среде и вследствие электрогидравлического эффекта давление в камере 12 и в соединяющихся с ней камерах 21 и 22 резко возрастает, При этом диафрагма 27 камеры 12 перемещается вверх, передавая давление в клапанную камеру б. Одновременно диафрагмы 23 управляющих камер 21 и 22 перемещаются вправо и штоками 24, преодолевая действие пружин 2 б, через рычаги 25 открывают клапаны 10 и 11. При этом давлением в камере б клапан 8 будет дополнительно прижат к своему седлу, а клапан 9 открыт. В результате этого давление передается на поршень 2 и он рывком...
Система позиционного программного управления металлорежущими станками
Номер патента: 269246
Опубликовано: 01.01.1970
Авторы: Гольдин, Заборовский, Казанский, Мальчик, Особое, Решетников
МПК: G05B 19/19, G05B 19/35
Метки: металлорежущими, позиционного, программного, станками
...опорным импульсомБлок 20 служит для одвига импульса опор 1ной частоты У на время -- для временногоУ10,гсогласования работы блока, Оба ключа управляют,поступлением импульсов l,оу и У 1 ооу на,входы реверсивного счетчика.Величина координаты, на которую устанавливается подвижной орган станка, считывается блоком 1 ввода программы и запоминается в блоке 2 памяти в двоично-десятичном коде. Схемы 3 совпадения, управляемые поочередно сигналами с тактирующего распределителя 10, опрашивают поразрядно блок 2 памяти, причем опрос ведется от младшего разряда к старшему, а циклы опроса всех разрядов повторяются с частотой сканирования. Синхронно с первой группой схем 3 совпадения работает другая группа схем 8 совпадения, осуществляющих опрос...
Позиционная следящая система
Номер патента: 269247
Опубликовано: 01.01.1970
Авторы: Беспаленко, Саркис, Экспериментальный
МПК: G05B 19/02, G05B 19/19
Метки: позиционная, следящая
...слелующ т о3При подаче команды на отработку заданного положения замыкается контакт 13, двигатель 1 получает от источника питания 11 полное напряжение У, и, набирая максимальную скорость, начинает перемещать механизм 1 б к,заданному положению через муфту 3, ходовой винт 2 и гайку 15.При положении механизма от заданного положения на расстоянии, достаточном для того, чтобы при приложении максимального тормозного момента муфтой 4 механизм успел перейти с максимальной скорости на понижен ную, датчик положения перекл 1 очает контакт 12 и замыкает контакт 10,При переключении контакта 12 на двигатель подается пониженное напряжение Уа в этот момент через контакт 10 на муфту 4 поступает максимально возможное напряжение, снимаемое с поте 1 щиометра...
Самонастраивающаяся система с эталонной моделью
Номер патента: 269248
Опубликовано: 01.01.1970
МПК: G05B 17/02
Метки: моделью, самонастраивающаяся, эталонной
...детектор, осуществляющий операцию умнокения действующих на его вход сигналов; выполняется, например, на электронном умно- жителе; 8 - корректирующий фильпр в контуре адаптации, имеющий передаточную функцию 1(в); осуществляет операцию интегрирования и фильтрацию высокочастотных составляющих входного сигнала; 9 - множительное устройство, которое настраивает, коэффициент усиления в контуре самонастройки путем умножения входного сигнала на величину1Ь =, выполнен, например, на электронаном умножителе. Элементы 2, 5, 6, 8 выполнены, например, на усилителях постоянного тока и КС-цепях. Элементы 3 - 9, соединенные электрически, образуют контур самонастройки.Первое плечо моста, коэффициент усиления которого равен Кр Ко, образуется...
Автоматический непрерывный регулятор
Номер патента: 269250
Опубликовано: 01.01.1970
Автор: Золотев
МПК: G05B 11/06
Метки: автоматический, непрерывный, регулятор
...быть в противофазе с сигналом рассогласования, а сигнал с входных зажимов усилителя 2 также после прохождения через дополнительный усилитель 9 должен быть в фазе с ннм.Автоматический регулятор непрерывного типа работает следующим образом.В статическом состоянии, когда фактическое значение регулируемого лараметра Хф равно заданному значению Хздд исполнительный электродвигатель стоит неподвижно, сигналы на входе и выходе дополнительного усилителя 9 равны нулю.При изменении уставки Х,или фактического значения регулируемого параметра Хф на входе регулятора появляется сигнал рассогласования ЬХ, который поступает на вход усилителя 2 и одновременно на вход дополнительного усилителя 9, В первоначальный момент, пока исполнительный двигатель...
Способ компенсации запаздывания быстродействующих магнитных усилителей в системах автоматического регулирования
Номер патента: 269251
Опубликовано: 01.01.1970
Авторы: Боровиков, Инешин, Логинов
МПК: G05B 11/06, G05B 17/00
Метки: быстродействующих, запаздывания, компенсации, магнитных, системах, усилителей
...кривой рабочего напряжения Ур в рабочий и управляющий полупериоды в установившемся режиме равны. Поэтому среднее значение суммы напряжений на рабочих обмотках сердечника А и сердечника В (Лр -- Урл +Урв) равно нулю, а сама сумма изменяется с двойной частотой по сравнению с частотой сети,Пусть в момент 1, происходит скачкообразное увеличение входного сигнала У БМУ, вызывающее увеличение выходного напряжения. Этот момент совпадает с началом рабочего полупериода для сердечника А, когда рабочая обмотка УрА подключена к сети, поэтому форма напряжения на ней не изменится, не изменится также и выходное напряжение в этом полупериоде. Но для сердечника В момент 11 является началом управляющего полупериода, когда рабочая обмотка отключена...
Устройство для обнаружения и измерения максимума сигнала
Номер патента: 269252
Опубликовано: 01.01.1970
Авторы: Белов, Занов, Хом, Ясельский
МПК: G05B 13/00
Метки: максимума, обнаружения, сигнала
...3 и усилителем мощности 4, приводит во вращение исполнительный двигатель б, который производит отработку сигнала рассогласования.В процессе отработки сигнала рассогласования исполнительным двигателем б напряжение, снимаемое с выхода усилителя напряжения 3, пропорциональное суммарному сигналу, сигналу, снимаемому с измерителя рассогласования 2, и сигналу скоростной обратной связи 7, поступает через согласующий269252 Составитель А, А. КотенкоРедактор ь. С. Нанкнна Техред 3. Н. Тараненко Корректоры: Л. Корогоди В. Петрова Заказ 2077,5 Тираж 480 Поди с ое ЦНИИПИ Комитета по делам изсоретеш й и открытий при Совете Министров СССР Москва, Ж, Раушская пао., д. 4,5Типография, пр, Сапгнва, 2 каскад 8 на элеквронное реле 9, которое воздействует...
Способ управления производительностью насоса, имеющего линейную зависимость производительности от числа оборотов привода
Номер патента: 269253
Опубликовано: 01.01.1970
Авторы: Каллиников, Кутний, Оглы
МПК: G05B 13/00
Метки: зависимость, имеющего, линейную, насоса, оборотов, привода, производительности, производительностью, числа
...рассогласования, В точке С 1 наступает компенсация этого рассогласования. Однако за время 1,=В 1 С дознровочный агрегат недодает, продукта В на величину, характеризуемую треугольником АВС. Зту величину мы называем интегральным значением динамической ошибки сигнала рассогласования за время 1,. Под интегралыным значением динамической ошибки поднимается интеграл вида 1= Хпй, представляющий собой алгебраическую (с учетом знаков),сумму площадей, ограниченную кривой переходного процесса и, (1) и ливонией нового заданного состояния равновесия п, относительно .которой отдельные площади суммируются с разными знаками.Наличие динамической ошибки за вовремя 1, приводит к нарушению соотношения А: В между смешиваемыми продуктами, что приводит...
Обучающее устройство для многочастотных приборов анализирующего типа
Номер патента: 269254
Опубликовано: 01.01.1970
Авторы: Пустынников, Ростовский, Черкасский
МПК: G05B 13/00
Метки: анализирующего, многочастотных, обучающее, приборов, типа
...погрешности процессе 1 поиска дискретно увего сочетания зондирующих часором детерминированного поисся подстройка градиентным ме 269254тодом частот, фаз и амплитуд по рабочим каналам(Яу)сопровождающимся получением предельномаксимального коэффициента корреляции дляэтого сочетания частот,Если выполнено условие К. К;, где/ 1К= ) - текущий коэффициент корреоат/ 1ляции; Кд =- заданный коэффизадциент корреляции, обучающее устройство работу заканчивает, и на его выходе фиксируются исходные параметры проектируемогоприбора: значение оптимальных частот, величины фаз и амплитуд,Работа самого устройства заключается вследующем,После случайной выборки частот оптимизатором случайного поиска в коммутаторе происходит переключение блоков частот, фаз...
Система автоматического управления настройкой дозировочного агрегата
Номер патента: 269255
Опубликовано: 01.01.1970
Авторы: Каллиников, Куткий, Кутний
МПК: G05B 11/01
Метки: агрегата, дозировочного, настройкой
...через переключающее устройство ПУ, ко входам вычислительных устройств ВУ, и ВУ, К двум другим входам ВУ, подключены через ПУ., выходы блока памяти БП, входы которого подключены к источнику заданной рецептуры А, и постоянного коэффициента В зависящего от параметров цилиндра, удельного веса компонента и минимального удельного коэффициента использования объема цилиндра (базисный коэффициент) . Второй вход ВУ подключен через БП к источнику постоянного коэффициента для базисного компонента Вб. Выходы же вычислительных устройств подключены к переключающему устройству ПУ в МЦК Работой переключающих устройств и МЦР управляет БУ.Сущность работы предлагаемой системы заключается в следующем, На основе информации о параметрах цилиндров...
