Номер патента: 1383583

Опубликовано: 15.10.1993

Авторы: Амлинский, Бартунов, Гончаров, Зеров, Мадисон, Неделько, Попов, Федько

МПК: B05B 7/20

Метки: детонационного, напыления, покрытий

...полочке 9, в патрубке 8 и бункере 7,Движение воздуха из штуцерэ 11 и газовойсмеси из системы 3 газопитанил на времяповышения давления прекращается, Последостижения детонационной волной откры 15 того среза ствола 1 и прихода волны разряжения в область полочки 9 начинаетсярелаксация давлений в порошке, сопровождающаяся выбросом последнего с полочки9 и частично из патрубка 8 и перемещением20 дозы порошка в среднюю часть трубки 5ввода порошка, Восстановление течениявоздуха из штуцера 11 препятствует задержке порошка в трубке 5 ввода и доза напыляемого материала поступает в ствол 1, где25 смешивается со свежей газовой смесью,(Движение смеси начинается практическиодновременно с воздухом после спада давлений в стволе 1). В этот момент...

Номер патента: 1181331

Опубликовано: 23.10.1989

Авторы: Амлинский, Гончаров, Неделько, Ружейников, Федько

МПК: B05B 7/20, C23C 14/34

Метки: детонационного, напыления

...в течение всего времени напыления, подачаацетилена и кислорода происходитнепрерывно с производительностью, определяемой параметрами смесителягазов ЗЗПроизводительность смесителяопределяется длиной ствола 35 и согласована с частотой зажигания.Оператор открывает вентиль 23 30регулирования расхода ацетилена в ацетиленовой магистрали, сверяясь споказаниями ацетиленового ротаметра24. Ацетилен и кислород из баллонов1 и 3 через вентили 8, рамповые редук торы 9, электромагнитные клапаны,14и 15, цеховые вентили 20, сетевыередукторы 22 в магистралях ацетиленаи кислорода, регулирующие вентили 23,ротаметры 24, электромагнитные клапаны 4028 и 29, блок сухих затворов 31 вацетиленовой магистрали и обратныйклапан 32 в магистрали кислородапоступают в...

Номер патента: 1413779

Опубликовано: 23.10.1989

Авторы: Амлинский, Гончаров, Неделько, Федько

МПК: B05B 7/20

Метки: детонационного, напыления

...установки, например со стороныотсека 1 противоположной загрузочномупроему 8.Перед началом работы на установкедетонационного напыления она должнанаходиться в исходном состоянии, которое достигается по окончании работв предшествующую смену. Это состояниезаключается в том, что шибер 37 закрыт, то есть герметично перекрываетнаружное приточное отверстие 4 приточной камеры 2.Установка детонационного напыления работает следующим образом.Оператор включает систему электроуправления 54, соответствующие ееблоки и элементы принимают исходноесостояниеПоскольку шибер 37 закрыт,в электрической цепи датчика 39 формируется сигнал, поступающий на вход1379 10 5 10 5 20 25 ЭО 35 40 45 50 55 блока 63 управления продувкой полостей установки, Оператор...

Номер патента: 1249753

Опубликовано: 23.10.1989

Авторы: Амлинский, Богомолов, Гончаров, Коновалов, Неделько, Петин, Розанов, Федько

МПК: B05B 13/02, B05B 7/20

Метки: нанесения, покрытий

...в дробеприемные камеры12. Мелкие осколки дроби или пескаулавливаются системой вытяжной вентиляции и по воздуховоду 30 направляот"ся в устройство 23 очистки выбросов,где происходит их утилизация. Регулирование притока воздуха обеспечивается патрубкамн 25 и 41, забор воздуха осуществляетчя иэ полости 22.Носитель 15 при исходном взаимодейст 55вии с поверхностью перегородки 3 деформирует резиновое уплотнение 19,расположенное на ней, своей торцовойповерхностью с концентрическими шипами 20. Поэтому полость отсека 5 и камеры 12 оказывается герметично изолированной от полости отсека 6 и выделяемая при дробеструйной обработкепыль полностью локализуется в полостиотсека 5, что способствует безопасности эксплуатации установки в целом...

Номер патента: 1476426

Опубликовано: 30.04.1989

Авторы: Амлинский, Туркин, Эльяшов

МПК: G03D 15/00

Метки: выделения, паровоздушной, растворителя, смеси

...(например, хладоном 22). 25 Воздуховодом 6 камера 3 блока 1 соединена с сушильным шкафом (не показан). Камера 4 воздуховодомсоединена с камерой 3, а воэдуховодом 8- с вентилятором 9, который воздухово дом 10 соединен с сушильным шкафом. Воздуховод 8 и камера 4 связаны меж" ду собой патрубками 11 со съемными заслонками 12, каждый из которых расположен над соответствующей теп 35 ловой трубой 5. В камере 4 между смежными рядами тепловых труб 5 расположены Фланцы 13 для установки с возможностью Фиксации подвижной перегородки 14. В стенке 15 камеры 4 40 (в наиболее удаленном от воздуховода 7 месте) установлен вентилятор 16, а в противолежащей стенке 17 (между тепловыми трубами 5 и соответствующим фланцем 13) выполнены отверстия 458 с...

Номер патента: 1452610

Опубликовано: 23.01.1989

Авторы: Амлинский, Гончаров, Неделько, Федько

МПК: B05B 7/20

Метки: детонационного, нанесения, покрытий

...в виде б, нкера 6 с конической нижней частью и в ртикальным патрубком 7, соединяющим б нкер с каналом ствола, полочку 8, разещенную под патрубком на некотором расс оянии й, от его торца, которое может быть и менено путем перемещения патрубка в к нале ствола.Внутренний диаметр А ствола 1 больше д амегра й патрубка 7, а диаметр дз полочк 8 больше диаметра патрубка 7, но меньше д аметра ствола: А)А)А. Устройство работает следующим образом. Перед выстрелом доза порошка 9 из б нкера 6 через патрубок 7 под действием с лы тяжести просыпается на полочку 8.о избежании слеживания порошка в бункерр 6 порошок непрерывно подогревается с помощью ТЭНа, помещенного в бункере (не показан).При этом величина дозы определяется зазором (л) между срезом...

Номер патента: 1419737

Опубликовано: 30.08.1988

Авторы: Амлинский, Гончаров, Ежов, Конторовский, Неделько, Федько

МПК: B05B 7/20

Метки: детонационным, нанесения, покрытий, способом

...аименно: упомянутый объем 13 горючейсмеси газов длиной (Ь-Ь) + о и буферный объем 14 газа (воздуха) длинойЬ - д у закрытого конца 3 (буферныйобъем газа), Затем инициируется детонация свечой 5, в конечном счетедетонационные волны Э и Р распространяются в противоположных направлениях: первая 0 по направлению к откры 1тому концу 4 ствола 1 и П по направлению к закрытому концу 3 ствола 1,После прохождения детонационнойволной П расстояния 3 происходит еевзаимодействие с буферным объемом 14газа и по буферному объему 14 начинает распространяться ударная волна Я,сжимающая гаэ, а продукты детонациипродолжают движение в направлении кзакрытому концу 3 ствола с увеличенной скачком скоростью.Одновременно при достижении волной0 открытого конца 4...

Номер патента: 1175627

Опубликовано: 30.08.1985

Авторы: Амлинский, Садетов

МПК: B23C 3/00

Метки: непараллельных, поверхностей

...неподвижного коромысла 7 и сидящего на оси 8 поворотного коромысла 9. Деталь 6 эажимается поворотным коромыслом 9 и тарельчатыми пружинами 10, разжимается выступом копира 11 посредством ролика 12 при повороте барабана 4, Копир 11 закреплен неподвижно на основании барабана при помощи фланца 13. Трехшпиндельная инструментальная головка 14 установлена на колоннах 15, которые закреплены на станине 1, и имеет возвратно-поступательную вертикальную подачу для работы методом врезания. Шпиндели 16 головки 14 находятся нарасстоянии между собой равном полухорде, образуемой гнездами для обрабатываемой детали 6 на поворотном барабане 4.Центральные углы между инструментами равны углам, под которыми пересекаются обрабатываемые поверхности,Гнезда...

Номер патента: 837759

Опубликовано: 15.06.1981

Авторы: Амлинский, Красников, Маслов, Рапопорт

МПК: B23Q 7/10

Метки: накопитель

...8 и гайками 9. Разделительные планки состоят из трех подвижных 1относительно друг друга пластин 10-12, К верхней пластине 10 разделительной планки 6 прикреплены ручки 13 и винты 14, а к нижней пластине 12 - винты 15, Средняя пластина 11 разделительной планки 6 имеет 15 четыре сквозных .паза, два из которых 16 вэаимопараллельны и расположены под углоь 4 к другой паре пазов 17. Верхняя пластина 10 и нижняя 12 имеют, кроме того, поперечные пазы. 20Подготовка накопителя к работе осуществляется следующим образом.Две из деталей 7, подлежащих обработке, устанавливаются на левый вертикальный ряд (фиг.1) до соприкосновения с направляющей 5. Справа к ним поджимается разделительная планка 6 и фиксируется на направляющих 4 Г-образными болтами...

Номер патента: 831408

Опубликовано: 23.05.1981

Авторы: Амлинский, Сизова

МПК: B23B 35/00

Метки: растачивания

...головка 4 с разнесенными подшипниковыми опорами 5, образующими форму призмы. На ролики опоры 5 двумя шлифовальными гранями установлена оправка 6, которая поджимвется к ним самоустанавпиввющимся подшипниковым узлом, состоящим и ланки 7 и подщипников 8. В3 8314 головке 4 закреплены шпильки 9, которые проходят через планку 7 и тарепьчатые пружины 10. Для регулирования усилия зажима служат гайки 11, На переднем торце оправки 6 закреплен резцедержатепь 12, на заднем - составная планка 13, 5 имеющая в своем основании паз с, Хвостовик 14, жестко закрепленный в шпинделе станка, вставлен в паз с планки 13 и торцом при помощи упорных подшипников1 о 15 фиксирует осевое положение оправки 6.Устройство работает следующим образом.Ппаншайба 3 станка...

Номер патента: 741484

Опубликовано: 15.06.1980

Авторы: Амлинский, Малей, Фиалков

МПК: H05B 3/48

Метки: нагреватель, резистивный, электрический

...части основы со стороны экрана осуществляют интенсивное охлаждение ее с противоположной стороны, точно устанавливая требуемую продолжительность теплового воздействия на основу. Время и темперутуру нагрева выбирают таким образом, чтобы в графи товое состояние перешла только часть толщины основы в пределах ширины токопроводя 1 цей жилы нагревательного элемента, а противоположная часть не перетерпела изменений и остзлась неэлектропроводной. Лацный вариант может 20 быть осуществлен при выполнении нагревателя на охлаждаемой платформе или путем пропитки исходной заготовки со стороны, противоположной нагреву, веществом, интенсивно поглошающим тепло при возгонке или разложении. В ка честве такого вегцества может быть выбран хлористый аммоций,...

Номер патента: 659375

Опубликовано: 30.04.1979

Авторы: Амлинский, Гофман, Красников, Рапопорт, Сизова, Солин

МПК: B25J 1/00

Метки: автоматизированная, единица, технологическая

...станка 1, определяемую для данной партии деталей регулируемым ксстким упором 10 и соответственно ему установленным конечным вьпслючателем 11, Схват 19 в разжатом состоянии выдвигается в направлении патрона 3 до регулируемого жесткого упора 31. При этом планка 26 нажимает на конечный выключатель 29, срабатывание которого фиксирует окончание выдвикения схвата 19 па величину Б,. Далее по циклу схват 19 зажимает деталь 5, находящуюся в патроне 3, патрон разкимается и схват с деталью отходит от патрона. При этом планка 27 нажимает на конечный выключатель 30, срабатывание которого фиксирует окончание перемещения схвата 19 в направлении от патрона. После этого головка 17 промышленного робота 2 поворачивается вокруг вертикальной оси руки 16 на...

Номер патента: 622586

Опубликовано: 05.09.1978

Авторы: Амлинский, Баскаев, Сизова

МПК: B23B 35/00

Метки: растачивания

...совершить радиальную подачу резца, то плансуппорт 2 ботк раст и ради ботк обра пла рны оло етения - расширен нх возможностей у осзме возодерани Изобретение касается металлообра-.и и относится к устройствам длясачивания, обеспечивающим осевуюальную подачу в процессе обраи, и может быть использовано для 5ботки крупногабаритных корпусов.Известны устройства для растачивания к горизонтально-расточным станкам,содержащие корпус, установленный наплансуппорте планшайбы станка и несущий закрепленную в шпинделе оправкус резцедержателем 1.Ц .Такие устройства неудобны тем,что они не производят торцевую обработку. 1Цель изобр иетехнологическ стройства,Для этого оправка выполнена ставной, причем одна ее часть, ращенная в корпусе, установлена...

Номер патента: 598752

Опубликовано: 25.03.1978

Авторы: Амлинский, Баскаев, Красников, Сизова, Шилкин

МПК: B25J 11/00

Метки: автоматизированная, единица, технологическая

...7, на конце которой расположен шарнирно закрепленный схват 8,В зоне действия схвата 8 установлен координатный стол 9 с накопителем 10 для деталей (заготовок)Автоматизированная технологическая единица работает следуюшим образом.Первая заготовка из партии устанавливается в патрон станка 1 а вторая в охват 8 руки 7 оператором, Автоматический цикл начинается с пуска станка в работу, После окончания обработки детали на станке 1 схват 3 выдвигается вперед и захватывает обработанную деталь, зажатую в патроне, кулачкй патрона станка расходятся и схват 3 с зажатой обработанной деталью отходит назад в исходное положение, Рука 7 со схватом 8 опускается вниз до совмещения оси поворота схвата 8 с линией лент ров станка и схват 8 вставляет...

Номер патента: 572846

Опубликовано: 15.09.1977

Авторы: Амлинский, Иоффе, Старовойтов

МПК: G11C 7/02

Метки: блок, запоминающего, устройства

...12.Коммутатор 7 адреса восстановления предназначен для разрешения передачи кода адреса восстановления с кодовых выходов счетчика 9.Счетчик обращений предназначен для подсчета количества обращений к ЗУ. Максимальный коэффициент пересчета - коэффициент заполнения определяется максимальным значением б - помехи, накопленной за Уп.,- циклов обращений,Счетчик адреса восстановления предназначен для периодического изменения адреса восстанавливаемой адресно-разрядной координаты, Максимальный коэффициент пересчета счетчика 9 равен количеству адресно- разрядных координат в одном разряде ЗУ.Устройство работает следующим образом.На вход узла синхронизации и на счетный вход счетчика обращений поступает синхроимпульс обращения, Поступление...

Номер патента: 572785

Опубликовано: 15.09.1977

Авторы: Амлинский, Брик

МПК: G06F 7/385

Метки: двух, разрядных, сложения, суммирующее, чисел

...И второй группы - с соответствующими единичными выходами 5 сумм сумматора. Выходы 18 и 19 элементов И соответствен,но первой 11 и второй 12,групп попарно поразрядно соединены с входами 20 соответствующих выходных элементов ИЛИ 13.Суммирующее устройство работает следующим ооразом.Сумматор 1 с условньгми суммаи производит сложение двух т-разрядных двоичных чи- сел, поступающих на его информационные входы 2, и формирует сигналы суммы в двух модификациях: нулевые 4, представляющие собой сумму двух т-разрядных чисел, поступивших на входы 2, и единичные 5, представляющие собой сумму этих же двух чисел и еще одной единицы младшего разряда. Иными словами, сумматор с условными суммами вычисляет две суммы - одну (нулевые выхо- ды) при условии,...

Номер патента: 385203

Опубликовано: 01.01.1973

Авторы: Амлинский, Вител, Комска

МПК: G01N 11/04

Метки: вискозиметр, высоковязких, сред

...вискозиметра.Вискозиметр монтируется в блоке с массо- приготовительным агрегатом, например вакуум - массомялкой 1, имеющей на выходе пробоотборный натрубок 2 с калиброванным отвсрстием для формирсвания контрольного стержня 3 фарфоровой массь 1, Вблизи патрубка установлен отметчик 4, подключенный к задатчику временных интервалов 5, который включен в измерительную цепь вторичного прибора б совместно с фотодатчиком 7, оптически связанным с освститслем 8 и установленной на выходе последнего оптической системой 9. Работает вискозиметр следующим образом.Масса, вытскаюп 1 яя нз пробоотборного натрубка 2 в виде стержня , проходит мимо отмстчика 4, который чсрсз равныс промежутки времени по сигналам задатчнка б наносит на стержень метки,...

Номер патента: 384629

Опубликовано: 01.01.1973

Авторы: Амлинский, Дроздов, Сизова

МПК: B23B 29/034

Метки: головка, расточная

...4, свободно сидящего в оправках и,плите на подшипниках вала б, пест ще го на себе жестко закрепленные шестерню б, муфту 7 и свободно сидящий штурвал 8.Зубчатый сектор 9 перемешается переключающим червяком 10 и несет шестерни 11, каждая из которых поочередно зацепляется с шестерней 12, жестко связанной с приводным червяком 18, вращающим червячную шестерню 14. Шестерня 14 через зубчатую муфту 15 приводит во вращение виконт 1 б, зацепляющийся с гайкой 17, закрепленной в кронштейне 18 ползушки 19, несущей резцедержатель 20 с резцом 21. В штурвале 8 смонтирован в виде сектора груз 22.Расточная головка работает следующим образом.В зависимости от требуемого направления ижения резца зубчатый сектор 9 при пощи переключающего червяка 10...

Номер патента: 338824

Опубликовано: 01.01.1972

Авторы: Амлинский, Колотий, Комска, Конструкторское, Стекольной

МПК: G01N 11/02

Метки: вязкости, потоке

...в вакуум-массомял кент.д,Предм обретент 0Способ изммических масистечения, отвышения точ25 нии вязкостированное отвмассоприготоляют ее в зазновленных ва0 торых опреде асый асИзобретение относится к способам определения вязкости керамических масс.Известен способ определения вязкости по скорости истечения массы через отверстие с известной площадью поперечного сечения,Предложенный способ позволяет повысить точность измерения вязкости в потоке за счет того, что исследуемую массу направляют в зазор между свободно установленными валками, по скорости вращения которых определяют скорость истечения.Сущность изобретения поясняется чертежом.Установка содержит массоприготовительный агрегат, например вакуум-массомялку 1 с мундштуком 2...

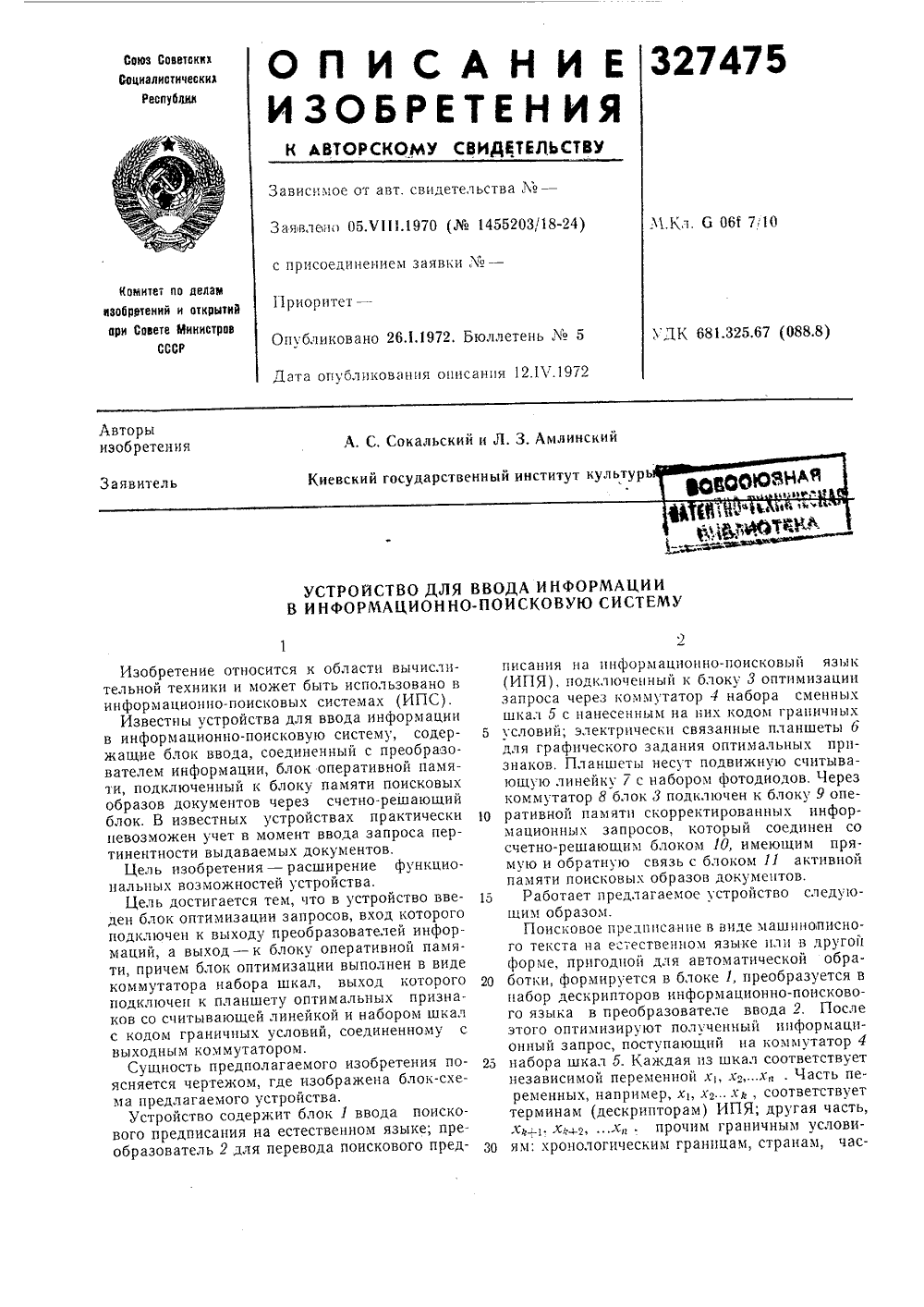

Номер патента: 327475

Опубликовано: 01.01.1972

Авторы: Амлинский, Сокальский

МПК: G06F 7/10

Метки: ввода, информации, информационно-поисковую, систему

...форме, пригодной для автоматической обра ботки, формируется в блоке 1, преобразуется внабор дескрипторов инфсрмационно-поискового языка в преобразователе ввода 2. После этого оптимизируют полученный информационный запрос, поступаюший на коммутатор 4 25 набора шкал 5. Каждая из шкал соответствуетнезависимой переменной хь ха,хи . Часть переменных, например, х ха х, соответствует терминам (дескрипторам) ИПЯ; другая часть, х, 1. х, о .х. прочим граничным словиЗо ям; хронологическим границам, странам, час327475 Предмет изобретения Сос Гавитель Т. Ничипорович Редактор И. Орлова Текред 3, Тараненко Корректор Т. МироноТираж 448 Подписное рытий при Совете Министров СССР раб., д, 4/5 Изд. М 36о делам изобретений Москва, Ж, Рау Заказ 938ЦНИИПИ...

Номер патента: 258936

Опубликовано: 01.01.1970

Авторы: Амлинский, Вильшанский, Еременко, Сусоров

МПК: C13D 3/10, G05D 21/00

Метки: второй, производства, процесса, сатурации, сахарного

...и 2 включены ,на преобразователь 3 в .противофазе.Способ заключается в следующем. ЗО В электродный сосуд датчика 2 непрерывно подается небольшое, примерно постоянное количество газа, снижающее щелочность сока в электродном сосуде на небольшую величину (по сравнению с соком, выходящим из контрольного ящика). Весь сатурационный сок после котла 4 второй сатурации проходит через контрольный ящик 5, а часть его пропускается через электродный сосуд датчика 2, в котором сатурируется дополнительным количеством газа.При обработке сока сатурационным газом щелочность снижается, а количество ионов кальция в соке сначала уменьшается, достигая минимума, а затем снова возрастает.Если значение электропроводности сока в контрольном ящике 5 ль то при...

Номер патента: 207135

Опубликовано: 01.01.1968

Авторы: Амлинский, Вахутинский, Волошин, Гамазенков, Глинарский, Заславский, Крымский, Куперберг, Нед, Тульчинский

МПК: C13D 3/06

Метки: серь, сжигания

...камере 1,Сжатый воздух, нагретый в спиральном по 25 догревателе 10, по трубке 9 подастся в форсунку 15 эжектора. Предварительный нагреввоздуха предотвращает остывание серы приконтакте с нпм. Расплавленная ссра засасывается во всасывающий патрубок 7 и затем30 распыливается вместе с воздухом в камере 2,т патрубок эжектора целесооблировать.тзобрат(ена предлагаемая устачя сжигания серы состоит из мых камер 1 и 2, первая из коначена для плавления серы, а кигания ее. Камера 1, выполорированными боковыми стенна в термопзолированный сборемый нагревательными элеменакрытый сверху крышкой б. Кая, по мере накопления примеВсасывающи разно термоизо На чертеке т новка. Установка д. двух обогревае торых предназ вторая - для с пенная с перф нами,...

Номер патента: 182073

Опубликовано: 01.01.1966

Авторы: Амлинский, Белик, Вайсман, Горох, Курербе, Ус

МПК: B01D 1/30, C13G 1/06, F28F 27/00 ...

Метки: процесса, сахарных, сиропов, уваривания

...вторичного прибора при замеретемператур дифференциальными тсрмопарами может быть использован многоточечный потенциометр 3, производящий поочередное 5 измерение величины температурной депрессиив каждой секции, запись на диаграмме, сравнение измеренной температурной дегрессии с заданной для данной секции и регулирование при повышении температурной депрессии по 0 сравнению с заданным оптимальным ее значением.Регулирующее устройство потенциометра3 управляет исполнительным механизмом 4 подачи сиропов в секции.5 Для стабилизации других параметров,влияющих на процесс увариванпя (давления пара н греющих камерах секций 1, разрежение в надутфельном пространстве, температуры и концентрации подкачнваемого сиропа, опти мальные уровни в секции и...

Номер патента: 151707

Опубликовано: 01.01.1962

Авторы: Амлинский, Гамазенков, Коваль, Куперберг, Паламарчук

МПК: G05B 11/06

Метки: регулятор, электромеханический

...цепь питания электролампочек Л и Л и одновременно подает электропитание на одну из катушек реверсивного магнитного пускателя (на чертеже не показан), Одновременно через нагрузочное сопротивление Я включается удерживающая обмотка поляризованного реле.Для установки той или иной нечувствительности регулятора в цепь источника питания включено переменное сопротивление нечувствительности, При изменении величины указанного сопротивления изменяется напряжение питания мостовой измерительной схемы и, соответственно, изменяется ее чувствительность. Регулирующий блок включает контактные полукольца, механический вариатор, асинхронный электродвигатель Р, электромагнитные реле 1 РЛ, 2 РП и регулируемое сопротивление Я,. Контактные полукольца...

Номер патента: 147838

Опубликовано: 01.01.1962

Авторы: Амлинский, Вахутинский, Гамазенков, Коваль

МПК: G01N 9/18

Метки: автоматический, известкового, молока, например, непрерывного, плотномер, плотности, производстве, свеклосахарном, суспензий

...собою герметически закрытыи сильфон, заполненный легко испаряющейся жидкостью 14; сильфон заключен во фторопластовую гибкую оболочку 15, заполненную маслом 16, защищающую сильфонный температурный компенсатор от воздействия агрессивной измеряемой среды. При изменении температуры измеряемой сре.ды объем жидкости 14 измеряется и компенсатор соответственно сжимается или расширяется. К нижней части компенсатора 13 жестко прикреплена фигурная головка 17, форма и размеры которой рассчитываются в зависимости от необходимой степени и закона внесения температурной коррекции. Масло 16 предназначено для лучшей теплопередачи между фторопластовой оболочкой 15 и сильфонным компенсатором 13,Известковое молоко через патрубок 5 заполняет...

Номер патента: 145018

Опубликовано: 01.01.1962

Автор: Амлинский

МПК: G05B 19/04

Метки: зависимости, изменения, измерительным, измеряемого, параметра, приборам, процесса, скорости, стрелочным, технологического, фотоэлектрическое

...описываемым устройством величину того или иного технологического параметра. Следовательно, воздействие на регулирующий орган может опережать подаваемый на вход системы сигнал, определяемый измеряемым параметром, причем величина опережения зависит от скорости изменения параметра.Описываемое фотоэлектрическое устройство может быть примене. но, например, для процесса сатурации соков свеклосахарного произ. водства путем регулирования подачи газа в сатуратор в зависимо сти от величины рН сатурированного сока, измеряемого рН - метром. В зависимости от величины отклонения рН сока от заданной электронный,регулятор воздействует на исполнительный орган, установленный на коммуникации, подающей газ в сатуратор. Сатурационный газ, реагируя с соком,...

Номер патента: 145017

Опубликовано: 01.01.1962

Автор: Амлинский

МПК: G05B 19/04

Метки: зависимости, задающего, измерительным, параметра, поддержания, приборам, регулируемого, стрелочным, технологического, фотоэлектрическое

...из которых управляется от руки оператором и состоит из намотанной на барабан фотопленки с фотодорожкой. Световой поток источника 4, проходя через эту фотопленку, падает на фотосопроггивления 11 и 12. Все фотосопротивзепия (5, В, 11 и 12) вклочены в мостовую измерительную схему. При изменении задающего технологического параметра возникает рассогласование мостовой измерительноР, схемы. Сигнал рассогласования воздействует на исполнительный орган 1 на чертеже цс показан), Осуц 1 ествляющий управление регулируемым параметром.Описываемое фотоэлекрцчсскос устройство применимо, например, при дозировании известкового молока в процессе дсфекации диф 11 узионного сока по количеству. Устройство вкл 1 очдется в расходомср. Прн изменении...

Номер патента: 142775

Опубликовано: 01.01.1961

Авторы: Амлинский, Брагинский, Мец

МПК: G01B 7/32

Метки: известным, измерительным, кож, машинам, результатов, фиксирования

...лампы, 2 электромагнитных реле и 4 сигнальные лампочки.Работа предлагаемого устройства осуществляется следующим образом.При измерении кожи щупы машины поднимаются и замыкаот свои контакты. Через замкнувшиеся контакты от генератора импульсов н электронную приставку поступают электрические импульсы,В связи с тем, что якорь генератора импульсов совершает один оборот за время перемещения кожи под щупами машины на шаг, равный 20 лы, а также благодаря тому, что количество катушек генератора равно числу щупов машины, причем щупы расположены друг от друга акже на расстоянии 20 мм, каждый раз за время линейного перемещения кожи на 20 лм генератор импульсов последовательно посылает в электронную приставку машины через замкнувшиеся контакты...

Номер патента: 141335

Опубликовано: 01.01.1961

Авторы: Амлинский, Гамазенков, Коваль, Куперберг

МПК: B01D 25/32, C13D 3/00, G07C 3/14 ...

Метки: дисковых, завода, мановакуум-фильтров, работы, сахарного, станции, фильтров

...начале фильтрации, при открывании вентиля а коммуникации нефильчрованного сока, замыкается конечный выключатель 18 и загорается лампочка 14 фильтрация, установленная на щите б.При наборе фильтром 50% грязевой лепешки прогибается соот. ветствующий щуп и замыкается ртутный прерыватель 7. При этом загорается лампочка 9 светового табло с надписью 50% указателя 12. При дальнейшем заполнении фильтра грязевой лепешкой прогибаются соответствующие щупы, замыкаются ртутные прерыватели 15, 1 б и загораются лампочки 10, 11 световых табло указателя 12 с надписями соответственно 5% и 100%.По окончании процесса фильтрации сока, оператор закрывает вентиль и сигнальная лампочка 14 гаснет, Оставшийся в фильтре сок удаляется сжатым воздухом, и после...

Номер патента: 141323

Опубликовано: 01.01.1961

Автор: Амлинский

МПК: G01D 5/34, G05B 11/06

Метки: измерительным, например, приборам, промышленности, процессов, сахарной, стрелочным, технологических, фотоэлектрическое

...фотопленку, на которой изображена зависимость у = (хл), и соответственно ослабленный, попадает на вторую пленку с фотоизображением зависимости у = (хл -), затем на третью и т. д. Величина светового потока, падающего на последующую пленку, определяется из выражения Р, = 1: Р где А - коэффициент поглощения фотоизображения пленки. Величина светового потока, прошедшего несколько фотопленок Р, определится из соотношения Р= А. А 2. ЙзР. Таким образом осуществляется перемножение функций одного параметра.При необходимости регулирования технологических процессов по параметрам вида(Х л Хл - 1,Хл - 2 Х.л,л - 1 )описываемое устройство выполняется в виде нескольких стрелочных измерительных приборов, стрелки 2 которых расположены соосно. К стрелкам...
