Система программного управления металлорежущими станками

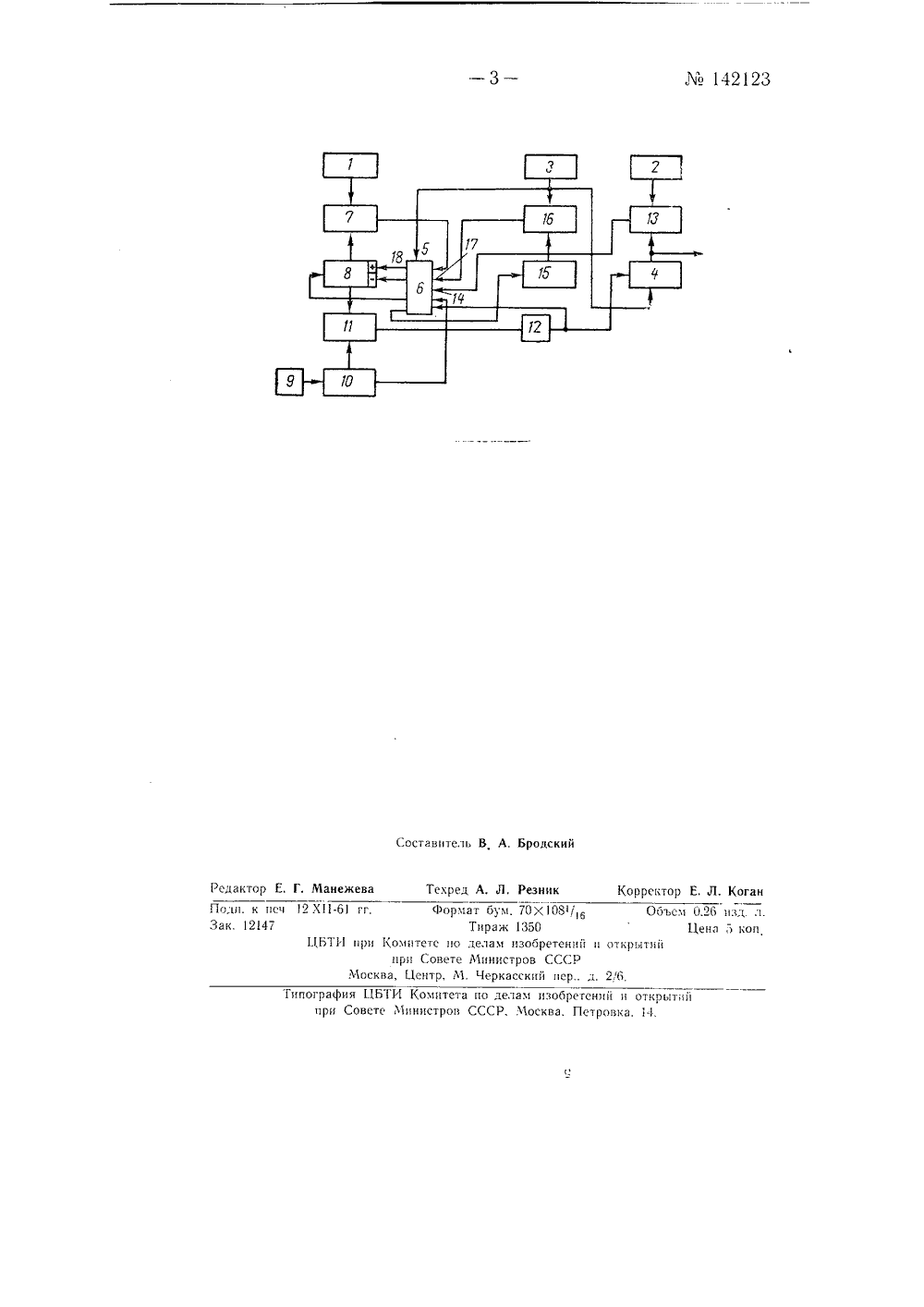

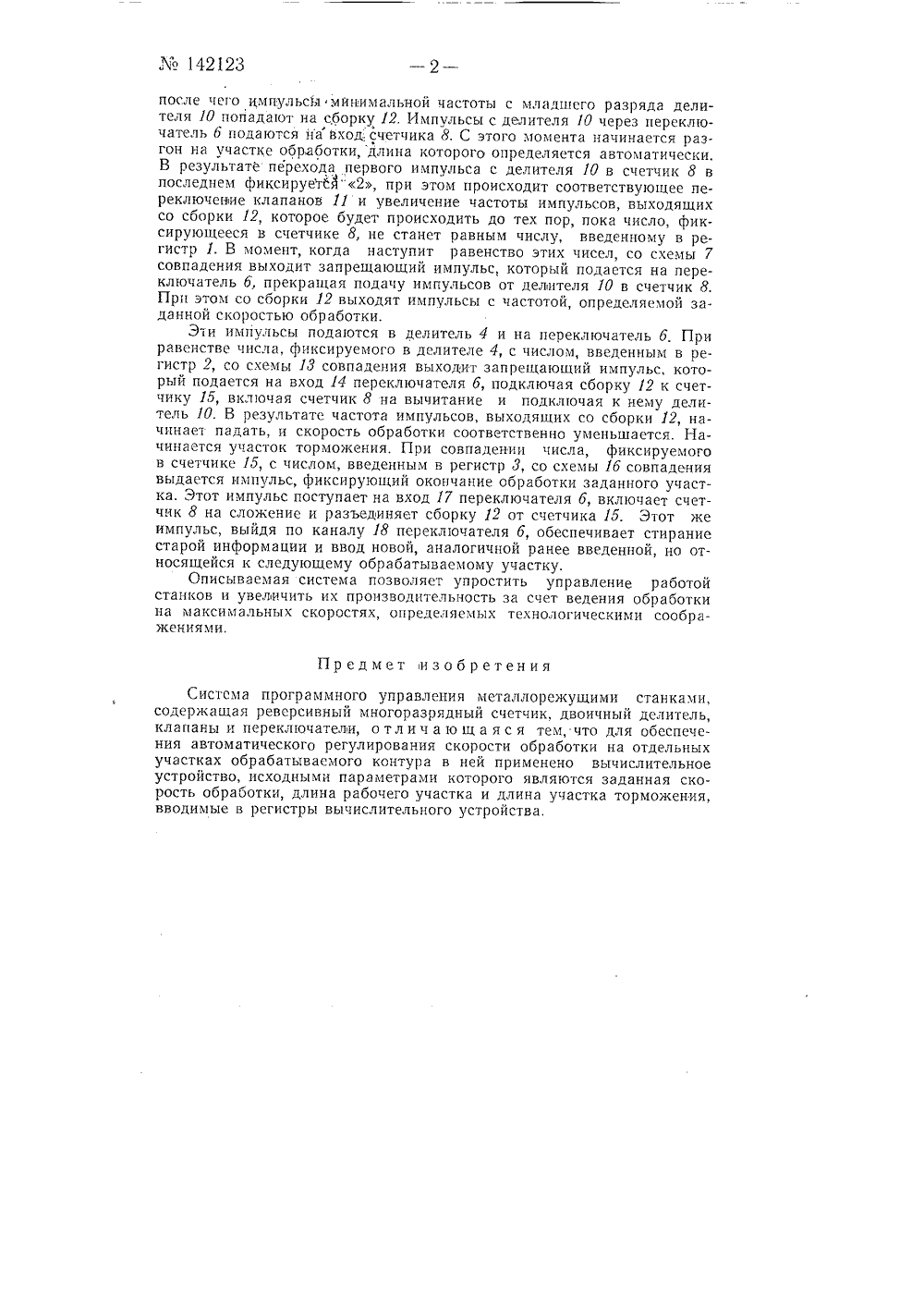

Мо 142123Класс 49 Ъ, 5 а:сссрОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 212Э. К. Татевосян, Ю. А. Рабинович, Н. И. Жилин и А. В. Чернышев СИСТЕМА ПРОГРАММНОГО УПРАВЛЕНИЯ МЕТАЛЛОРЕЖУЩИМИ СТАНКАМИЗаявлено 7 марта 1961 г, за720455/25 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений20 за 1961 г.Известны системы программного управления металлорсжушими станками, содержащие реверсивный многоразрядный счетчик, двоичный делитель, клапаны и переключатели. Однако такие системы не обеспечивают автоматического регулирования скорости обработки.В описываемой системе для автоматического регулирования скорости обработки на отдельных участках обрабатываемого контура применено вычислительное устройство. Исходными параметрами этого устройства являются заданная скорость обработки, длина рабочего участка и длина участка торможения, вводимые в регистры вычислительного устройства,На чертеже изображена блок-схема вычислительного устройства.Система прогоаммного управления металлорежущими станками состоит из вычислительного устройства и устройства для передачи команд исполнительным органам станка.Заданная скорость обработки вводится в регистр 1 вычислительного устройства, длина рабочего участка вводится в регистр 2 и длина участка торможения, рассчитываемая путем ручного илп машинного программирования, вводится в регистр 3 и одновременно в двоичный делитель 4. При этом импульс, фиксирующий наличие числа, введенного в регистр 3, подается на вход 5 переключателя б и коммутирует его соответствующим образом. Регистр 1 подключен к схеме 7 совпадения, к которой подключен также реверсивный многоразрядный счетчик 8.В момент начала обработки в младший разряд счетчика 8 заносится 1, соответствующая минимальной скорости обработки, а сам счетчик 8 включается на сложение. Одновременно импульсы максимальной частоты с генератора 9 поступают к делителю 10, подключенному поразрядно к клапанам 11, связанным со счетчиком 8. Единица, находящаяся в младшем разряде 8, открывает младший разряд клапанов П, Ы 142123после чего импульсы минимальной частоты с младшего разряда делителя 10 попадают на сборку 12. Импульсы с делителя 10 через переключатель б подаются навход,счетчика 8. С этого момента начинается разгон на участке обработки, длина которого определяется автоматически. В результате перехода первого импульса с делителя 10 в счетчик 8 в последнем фиксируется "2, при этом происходит соответствующее переключение клапанов 11 и увеличение частоты импульсов, выходящих со сборки 12, которое будет происходить до тех пор, пока число, фиксирующееся в счетчике 8, не станет равным числу, введенному в регистр 1. В момент, когда наступит равенство этих чисел, со схемы 7 совпадения выходит запрещающий импульс, который подается на переключатель б, прекращая подачу импульсов от делителя 10 в счетчик 8, Прп этом со сборки 12 выходят импульсы с частотой, определяемой заданной скоростью обработки.Эти импульсы подаются в делитель 4 и на переключатель б, При равенстве числа, фиксируемого в делителе 4, с числом, введенным в регистр 2, со схемы 13 совпадения выходит запрещающий импульс, который подается на вход 14 переключателя б, подключая сборку 12 к счетчику 15, включая счетчик 8 на вычитание и подключая к нему делитель 10. В результате частота импульсов, выходящих со сборки 12, начинает падать, и скорость обработки соответственно уменьшается. Начинается участок торможения, При совпадении числа, фиксируемого в счетчике 15, с числом, введенным в регистр 3, со схемы 1 б совпадения выдается импульс, фиксирующий окончание обработки заданного участка. Этот импульс поступает на вход 17 переключателя б, включает счетчик 8 на сложение и разъединяет сборку 12 от счетчика 15. Этот же импульс, выйдя по каналу 18 переключателя б, обеспечивает стирание старой информации и ввод новой, аналогичной ранее введенной, но относящейся к следующему обрабатываемому участку.Описываемая система позволяет упростить управление работой станков и увеличить их производительность за счет ведения обработки на максимальных скоростях, определяемых технологическими соображениями,Предмет изобретенияСистема программного управления металлорежущими станками, содержащая реверсивный многоразрядный счетчик, двоичный делитель, клапаны и переключателями, о т л и ч а ю щ а я с я тем, что для обеспечения автоматического регулирования скорости обработки на отдельных участках обрабатываемого контура в ней применено вычислительное устройство, исходными параметрами которого являются заданная скорость обработки, длина рабочего участка и длина участка торможения, вводимые в регистры вычислительного устройства,М 142123 Составитель В А. Бродский Редактор Е, Г, Манежева Тсхред А. Л, Резник Корректор Е, Л. Коган Поди. к псч 12 Х 11-61 ггЗак. 12147 Формат бум. 70 Х 108/в Тираж 1350 ЦБТ 11 при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 26.Обьсм 0,26 изд. л.Цена 5 коп Типография ЦБТИ Комитета по делам изобретений и открытии при Совете Министров СССР, Москва, Петровка. 14.
