Номер патента: 1422202

Опубликовано: 07.09.1988

Авторы: Ильин, Карапетьян, Ремизов, Фрейверт, Хоренян

МПК: G02B 6/32

Метки: направленный, ответвитель

...в ней ( четвертьволновыйГРИДаН )ь ЧИСЛОВаЯ аПЕРтУРа СОГЛаСОВана с числовой апертурой исследуемого волокна 4. Свет попадает в волокно 1 ь расположенное по центру градиентной линзы 3, Часть света, отраженная от выходного торца градиент-.ной линзы 3 и входного торца исследуЕМОГО ВОЛОКНа Аь РаСПРОСтРаНЯЕтСЯ Вградиентной линзе 3, так же как ипадающий лучок, в виде единого луча,и попадает в точку у нижнего краявходного торца градиентной линзы,диаметрально противоположную точкевхода. Для того, чтобы отраженныйсвет не попадал на фотодетектор 7, авозвращался в волокно,.на нижнийсегмент градиентной линзы 3 напьляется зеркальное покрытие ,"Фиг.2), Высота этого сегмента соответствуетдиаметру основной гауссовой модь".,ЛУЧь, ОтРажЕНЧЫй О" ЭТОГО...

Номер патента: 1383265

Опубликовано: 23.03.1988

Авторы: Дубко, Степин, Товбин, Фрейверт

МПК: G02B 6/46

Метки: световодов

...2 двухкоординатной юстировки и механизма 9 осевой юстировки производят, вращая винт 10 и винты 26 и 27, точную стыковку торцов первого световода 16 и второго световода 17. Точность стыковки излучателя 5 с первым световодом 16 контролируется визуально при помощи лупы (не показана), а также по индикаторному табло измерительного блока 18 (добиваясь юстировкой минимального значения показания табло). Точность стыковки первого световода 16 с вторый световодом 17 контролируется при помощи лупы (не показана), которая устанавливается в гнездо 12. Совмещая торцы световодов 16 и 17 и их изображения, наблюдаемые в зеркале 11, а также по индикаторному табло измерительного блока 18, добиваются юстировкой минимального значения показания таблоПри...

Номер патента: 1104121

Опубликовано: 23.07.1984

Авторы: Гольденфанг, Ильин, Карапетьян, Петровский, Ремизов, Фрейверт

МПК: C03C 21/00

Метки: граданов, изображение, передающих

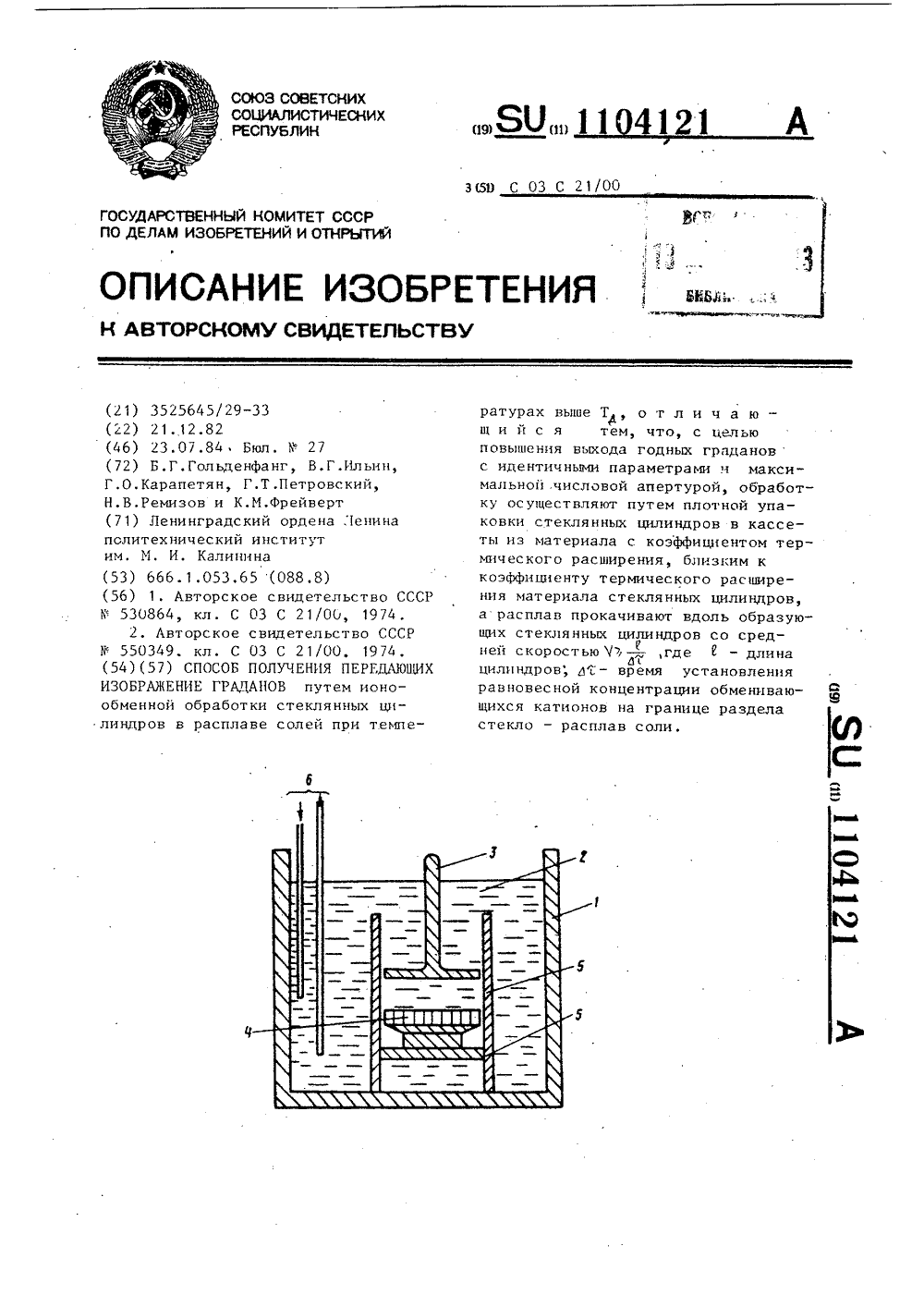

...границе раздела стекло - расплавсоли.На чертеже представлена установка,поясняющая предлагаемый способ.Установка содержит ванну 1, рас -плав 2, поршень 3, кассеты 4 состеклянными цилиндрами, обойму 5и термопары 6.Способ осуществляется следующимобразом.Стеклянные цилиндры плотно упаковывают в кассеты 4, изготовленныеиз материала с КТР, близким к КТРстеклянных цилиндров. Кассеты устанавливают в обойме 5 на одном уровне, После этого обойму 5 с кассета -ми 4, предварительно прогретую дотемпературы расплава, устанавливаютв расплаве необходимой соли, нагример нитрата натрия, чтобы верхнийуровень обоймы находился ниже уровня расплава в течение всего времениобработки. Время обработки выбираютв зависимости от рабочей температурычтобы полученное...

Номер патента: 1028618

Опубликовано: 15.07.1983

Авторы: Гольденфанг, Ильин, Карапетьян, Полянский, Ремизов, Саттаров, Фрейверт

МПК: C03C 21/00

Метки: граданов

...величины зависят от упругих свойств используемого стекла, длины и размеров поперечного сечения заготовки, Наиболее простым способом их определения является эксперимент. Определение компенсирующих нагрузок производят следующим образом. Заготовку помещают в расплавпри температуре диффузионной обработ 4 Е аки( Следует,: отметить, что вязкость стекла при температуре ионообменной дифФузионной обработки составляет= 10" -, 10 пауз, причем подвешенные заготовки диаметром 1 мм и длиной менее 200 мм практически неlгнутсятак как их веса хватает для компенсации напряженияНижний конец заготовки закреплен. Верхний конец заготовки представляет собой пружинуЗ с жесткостью К -" 9,810 н/м. Верхний конец динамометра может быть закреплен в обойме на...

Номер патента: 534728

Опубликовано: 05.11.1976

Авторы: Татищев, Фрейверт, Цемехман

МПК: G03B 7/00

Метки: фотоаппарата, экспонометрическое

...выступом 4 поступательно перемещающийся ползун 5. Постоянный контакт 5пальца 3 и выступа 4 обеспечен пружиной 6.Ползун 5 имеет два фиксированных положения, что достигается наличием на торце ползуна двух выемок 7 и 8, в которые 10западет рычажный фиксатор 9, поджатый кторцу ползуна пружиной 10, Плечо 11 фиксатора 9 расположено на пути перемещенияспускового стержня 12. Ползун 5 снабженвыступом 13 для замыкания контактов 14 дцепи питания, а также жестко связанной сним клавишей 15, расположенной на лицевой стороне фотоаппарата, В исходном состоянии ползун 5 зафиксирован в верхнемположении фиксатором 9, находящимся ввыемке 7. При этом фоторезистор расположен вне пределов кадрового окна 16, иконтакты 14 цепи питания разомкнуты.При...

Номер патента: 260376

Опубликовано: 01.01.1970

Авторы: Клеткин, Фрейверт, Черемисинов

МПК: B29C 65/08

Метки: сварки, термопластичных, ультразвуковой

...на стеркне опоры, устраняет возможность произвольного проворота стержня опоры вокруг своей оси. На ниянем конце стерткня закреплен сменный наконечник 7, осуществляющий прияит сва риваемого материала к рабочему торцу 8 трансформатор а акустического узла.Машкина работает следующим ооразом.Сварив аемый материал помещается под лапку 1 на платформу 9 головки машины. 25 Вращательное движение шкива электродвигателя посредством ряда звеньев преобразуется в эллипсообр азную тр аекторию движения рейки Ю. В момент, когда все точки рейки движутся под платформой машины, пружттна 30 Б прияихтает наконечник 7 и материал, находящийся под ним, к выходному торцу трансформатора, совершающего колебания определенной амплитуды с частотой 18 - 20 кгтт....

Номер патента: 211826

Опубликовано: 01.01.1968

Авторы: Гороховский, Орлов, Фрейверт

МПК: G01J 1/04, G01J 1/44, G03B 7/10 ...

Метки: экспонометрическое

...электрических цепей проис- О ходит следующим образом.При нажатии на контрольную кнопку 11приводится в движение шток 12, в результате чего контакт 13 замыкается с контактом 14 и сопротивление 10 включается параллельно с 5 нсосвегценным фоторезистором 1, при этом положене стрелки гальваномстра опрсделить рабо чую точку характеристики фоторезистора 2. Далее производится проверка рабочей точки характеристики светоприемпика 1. Для О этого снова нажимают на кнопку 11, и закругленный край 15 штока 12, взаимодействуя со скошенным плечом 16 рычага 17, повернет его вокруг оси 18. Прп этом контакт 13 замыкается с контактом 19, а сопротивление 10 шунти рует фоторезпстор 2, который в этот моментпе освещен, так как рычаг 7 с...

Номер патента: 179179

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Легкого, Перцовский, Рухович, Табакова, Фрейверт

МПК: D05B 27/04

Метки: зоне, машине, механизм, растягивания, сшивания, ткани, швейной

...2 двющимц винтами т крепится хомнирцо соединенный через звено 5Опорой рычага б является ось 7,в отводах подошвы лапки 8, шарпенной со стержнем лапки 9. К чу рычага б винтами 10 крепится растягиватель 11 ткани. Растягиватель выполнен в виде Г-образной пластины, укрепленной на рычаге с возможностью ее регулирования по вы соте в зависимости от толщины ткани. Дляобеспечения надежности захвата ткани эта пластина имеет насечку.Работа механизма заключается в следующем.10 Когда игла выходит из ткани и поднимается, она начинает отклоняться на работающего, поворачивая рычаг 6 с растягивателем 11 по часовой стрелке на оси 7, которая дополнительно поднимается над игольной пластинкой 15 (фиг, 2) после соприкосновения растягивателя с тканью....

Номер патента: 147109

Опубликовано: 01.01.1962

Авторы: Карасик, Фрейверт

МПК: G01B 7/30, H03M 1/22

Метки: вала, дистанционной, передачи, поворота, угла

...поверхности, и отражающий лучи света конус 3. В корпусе 4 устройства укреплен статор 5 модулирующего двигателя, вмонтированный во втулку б, на которой установлен цилиндрический растр 7. Ротор 8 модулирующего двигателя вращает147109ся на шарикоподшипниках 9 и 10 вместе с модулирующим растром 11, на котором расположены две пары щелей, одна напротив щелей растра 2, а другая - напротив щелей растра 7. Число щелей на растре 2 и в верхнем ряду растра 11 одинаковое, но отличное от числа щелей растра 7 и нижнего ряда растра 11,Свет от источника света 12, отраженный коническим отражателем 13, направляется на растры 2, 7 и 11, где он модулируется разной частотой, обусловленной различным числом щелей в растрах и в зависимости от скорости...

Номер патента: 141913

Опубликовано: 01.01.1961

Авторы: Герасимов, Демкина, Зандин, Карасик, Фрейверт

МПК: G05B 5/01, G05G 23/02

Метки: автоматической, кинематических, коррекции, передач, погрешности, системах, угловой

...питающему двигатель дифференциала (один фотоэлемент подключен через связанный с другой осью корректируемой передачи фазовращатель, второй - непосредственно) .Предлагаемое устройство имеет целью повысить точность и увеличить передаточное отношение корректируемой кинематической цепи. Это достигается применением умножителя частоты, повышающего в одинаковое число раз частоту модулированных сигналов обоих фотоэлементов датчика.На чертеже изображена блок-схема описываемого устройства.Модулированные сигналы с обоих фотоэлементов датчика 1 подают на блок 2 умножения частоты. В блоке 2 частота модулированных сигналов обоих фотоэлементов датчика повышается в одинаковое число раз (К). Один из полученных сигналов питает фазовращатель 3,1имеюпщйц...

Номер патента: 140113

Опубликовано: 01.01.1961

Авторы: Зандин, Карасик, Маслевский, Фрейверт

МПК: G05B 5/01, G05G 23/02

Метки: автоматической, кинематических, коррекции, передач, погрешности, системах, угловой

...формы сигнала,На чертеже изображена принципиальная схема датчика.При подаче питания в статор 1 модулируюшего двигателя ротор 2 начинает вращаться с постоянной скоростью. На роторе 2 двигателя укреплен лимб 3 с радиальными щелями, модулирующий световой поток, создаваемый лампами 4 и направляемый зеркальными стенками 5. Световой поток, проходя через щели лимба 3, воспринимается светочувствительными поверхностями фотоэлементов б и 7. Число светочувствительных поверхностей фотоэлементов, выполненных, например, в формс радиальных секторов, равно числу щелей модулятора. а форма этих поверхностей в сочетании с размерами щелей лимба определяет форму сигнала. Фотоэлемент б укреплен на валу 8 двигателя с помощгно втулки 9, а фотоэлемент 7...

Номер патента: 130088

Опубликовано: 01.01.1960

Авторы: Зандин, Карасик, Маслевский, Фрейверт

МПК: G01P 3/56

Метки: вращающихся, двух, механизмов, одинаковой, осей, рассогласования, скоростью, углового

...осей.На чертеже изображена схема включения фотоэлектрических датчиков при производстве указанных измерений.На исследуемую ось 1 устанавливается фотоэлектрический датчик 2 угла поворота, описанный в авт. св. М 122511. Датчик содержит оправу с лимбом 3, связанную с осью 1, и неподвижно укрепленные лимб 4, кольцевые фотоэлементы 5, статор б модулнрующего двигателя н осветитель 7, Ротор 8 двигателя несет модулирующпй лимб 9, при вращении которого с каждого из двух фотоэлементов б снимаются сигналы. Частота этих сигналов определяется скоростью вращения ротора 8 и числом радиальных штрихов на лимбах (на всех лимбах нанесено одинаковое, число штрихов). Сдвиг фазы сигналов зависит от угла поворота осиНа другие оси, рассогласование...

Номер патента: 129063

Опубликовано: 01.01.1960

Авторы: Карасик, Маслевский, Фрейверт

МПК: G01P 3/56

Метки: осей, рассогласования, углового

...током.3 корпусе 6 укреплен также статор 9 модулирующего двигателя. Ротор 10 двигателя несет на фланце две зубчатые коронки 11 и два ярма 12, 212 лОГчные коронке 4 и яр 5 у 5. Кр 0 хе ТОГО, В 1(орпусе 6 укрелена 1 подвижная зубчатая коронка 13. Торцовье поверхности всех зуочаты к коронок, направленные попарно навстречу друг другу проточены т 11 диаметра, несколько ббльшего внутреннего 1 иаметра зубцов. Благодаря этому, при вращении одной зубчатой коронки относительно другои, из :51 еняютс 5 Воздушные промех(утки мыкду зубцами и В кятушкях / и представляющих собой статорные катушки двух синхронных генер 21, - ров, индуктируются переменные напряжения с Ястотой, оусловлетНон129063 ислом зу 01 Ов к 01 эонок и ск 01 эОстьк) В 1 эащсни 5 1...

Номер патента: 122511

Опубликовано: 01.01.1959

Авторы: Зандин, Карасик, Маслевский, Фрейверт

МПК: G05B 11/06, G05G 23/02

Метки: автоматической, кинематических, коррекции, передач, погрешности, системах, угловой

...1(.СКОЙ Г 1(стсмы, сосгоящеи из дв(х кольцевых фотоэг(сменгоз 4 и я 1 Источ .Нов света б. Лимб 1, 1);1 спо.(0 кснныЙ :Г сд Отоэлемс)ом 4 стан.3,1 с 1 нс(одБижпо,;И)б , 1)11 спог;Ксн:(ы 1 НГ;)е, (1);тон(1(мснто)сз 51 зангОднои из осРЙ 7 к)р рек) ирмГ)Й (1) да 1;1, Я, н)1 б, пе( ь И 1 Оп(1 й лимбы 1 и 2, связан с рото 1)ом Ь оде;111)у(оп(его аг(сктродвигатегя.122511 11 р с д м с т н 3 О р се н н 51 Ъ строР)ст 30 для автоматической ко;)рекцин уггО 3з ногрешнос и тс,НЕРСДас) Б К 31)е)саИсССКИХ СИСТСХс) Х ( Нс 1 ПРИ Х)СР 13 СЛЕДЯЩИХ СНСТЕМБХ илн сстемах синхронной нерсдач 1), содержа)цсе диф)с;)сцнГ), УгББЛЯСХЫЙ Р(БЕРС)113 НЫМ ЭГ)СКТРН 1(СКНХ 1 ДИГс)ТСГ)СМ И С;УжапИН ДГ)Я ОСУН(ЕСТ)Г)Синя КОРРСКЦРН, 0 Г Г И Ч с) 10 П( С С С Я ТСМ, ЧТ, С...
