Гольдреер

Номер патента: 1332384

Опубликовано: 23.08.1987

Авторы: Гольдреер, Лисицын

МПК: G11C 19/00

Метки: буферное, запоминающее

..."1" на входе 14устройства разрешает запись логической "1" в триггер 31. Так как на остальных входах элемента И 23 имеетсяуровень логической , сигнал загрузки поступает через элементы И 23,ИЛИ 27 на вход элемента ЗЗ задержки.Задержанный сигнал осуществляет запись логической "1" в триггер 31,триггер запоминает признак операциизагрузки. Сигнал логической "1" через элементы И 5, ИЛИ 3 поступает напервый вход задания режима регистра2, что соответствует (таблица) режиму "сдвиг влево" регистра 2 управленияСигнал логической "1" с выходатриггера .3 поступает через элементИЛИ 28 и элемент 34 задержки на входсинхронизации регистра 2, Регистр 2 производит сдвиг логической "1" с входа 19 в последний разряд, переключая тем самым последний...

Номер патента: 1138835

Опубликовано: 07.02.1985

Авторы: Берсон, Гольдреер, Кизуб, Лисицын, Седов

МПК: G11C 19/00

Метки: буферное, запоминающее

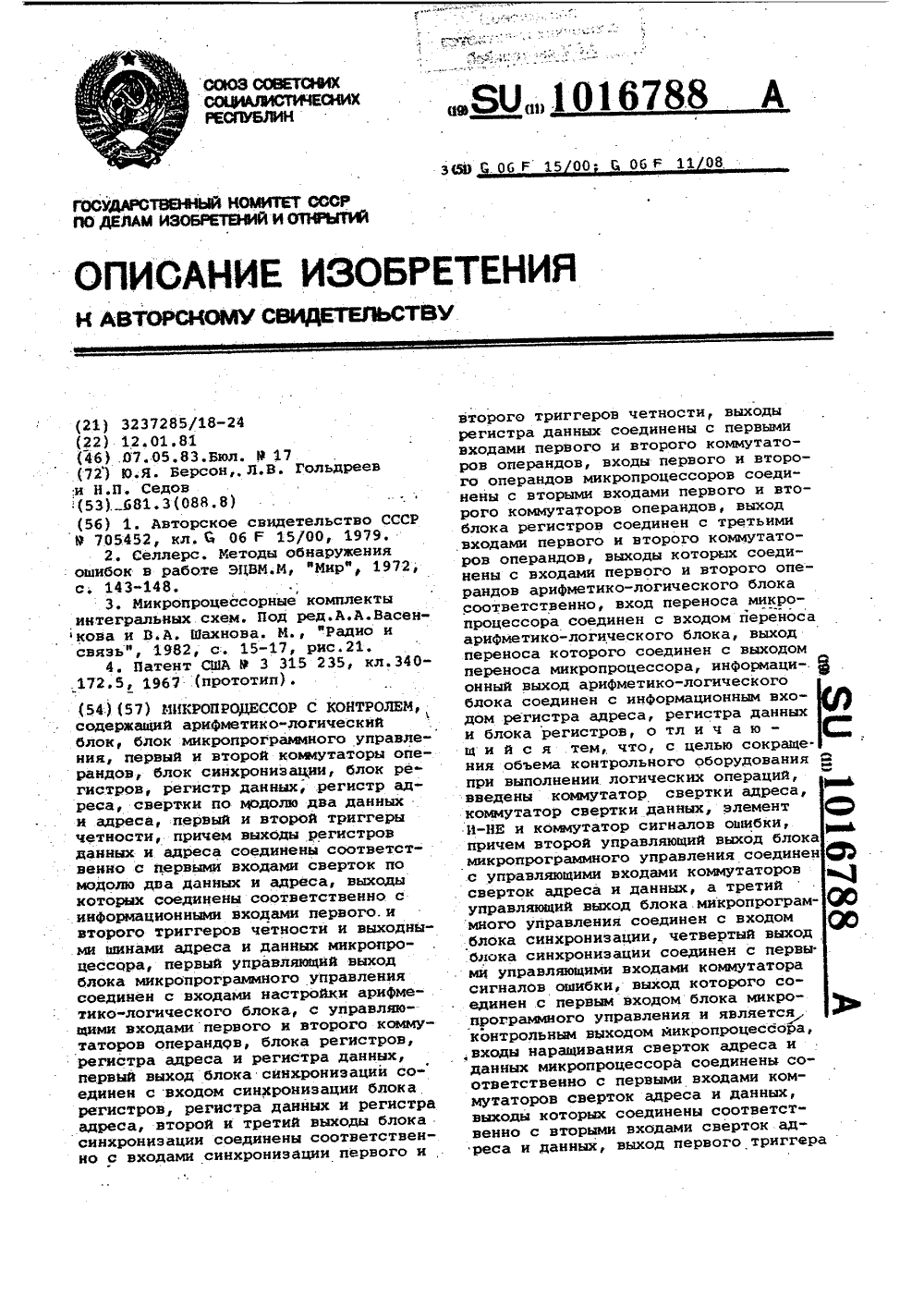

...выходом предыдущего информационного регист- . ра, а последнего в цепочке - с управляющим входом 17 продвижения информации. Эти связи служат для распространения сигнала продвижения информации по цепочке информационных регистров 1 (управляющий выход - первый вход синхронизации, Второй вход синхронизации каждого -го информационного регистра 1 (1=1,п, где и - число информационных регистров 1 в цепочке) подсоединен к выходу д-го разряда реверсивного сдвигового регистра 2 управления. С помощью этих связей регистр 2 управления задает на каждом информационном регистре 1 один из двух режимов: пропускания входной информации на выхоД или записи входной информации по отрицательному фронту сигнала на первом входе синхронизации, который усп-го...

Номер патента: 1016788

Опубликовано: 07.05.1983

Авторы: Берсон, Гольдреер, Седов

МПК: G06F 15/00

Метки: контролем, микропроцессор

...мик ти, свертку 9 по модулю два адреса,15ропроцессора соединен с входом пере-второй триггер 10 четности, блок 11 носа арифметико-логического блока, микропрограимного управления с бловыход переноса которого соединен с ком 12 постоянной памяти и регистром1 Г выходом переноса микропоцессора, ин- микрокоманд с полями 13 - 1 э, выход- Формационный выход арифметико-логи- ную шину 16 адреса, выходную ши уо н юшин 17 ческого, блока соединен с информацион данных,. входы 18 и 19 первого и втоным входом регистра адреса, регистра Рого операндов, блок 20 сиихронизаданных и блока регистров, введены ции,.коммутатор 21 свертки адреса, коммутатор свертки адреса, коммута- коммутатор 22 свертки данных, элемент тор свертки данных, элемент И-НЕ и И-НЕ;23,...

Номер патента: 1010728

Опубликовано: 07.04.1983

Авторы: Берсон, Гольдреер, Кизуб, Марголин

МПК: H03K 21/34

Метки: контролем, счетчик, четность

...разрядов счетчика 1, кроме выхода старшего разряда, а выход - с входом коммутатора 5, второй вход которого соединен с выходом триггера 3, а выход - с входом блока 2 свертки по модулю два, вход б устройства является счетным входом счетчика 1, а выход 7 - выходом контрольного сигнала "Верно", вход 8 входом параллельной записи начального кода счетчика, вход 9 - входом признака четности, вход 10 в , управляющим входом коммутатора 5, дополнительный триггер 11, например Э или Э, К -триггер, служит для преобразования сигнала "Верно" в сигнал "Ошибка" на выходе 12.Устройство работает следующим образом.Для определенности принято, что счетчик 1 и триггер .3 переключаются по положительным перепадам, триггер 11 - по отрицательным, коммутатор 5 в...

Номер патента: 840903

Опубликовано: 23.06.1981

Авторы: Гольдреер, Кизуб, Седов

МПК: G06F 9/06

Метки: буфер-ной, памятью

...участка программы для формирования безусловного наращивания адреса в блоке 4 на два. 45Второй блок наращивания адресов 5аналогичен блоку 4. Однако блок 5 служит для хранения текущего адреса обрабатываемой команды, тогда какблок 4 управляет опережающей выборкой командных слов из памяти Двамладших разряда адреса текущей команды в блоке 5 управляют подключениЕм полей формата команд для их анализа в блоке 3 и записью полей кодаоперации в регистр кода операции 6и полей адресов регистров общего назначения (полей В, В , В ., Х, В) врегистр 7 адресов. Блок 5, начинаяс некрторого такта цикла обработкикоманды, т.е, после модификации адре-.40са на величину выработанного блоком3 приращения, хранит адрес следующейкоманды. Этот адрес может...

Номер патента: 511367

Опубликовано: 25.04.1976

Авторы: Аравин, Белоусов, Бондарев, Гольдреер, Котов, Кучеров, Осташева, Радченко, Репина, Селезнев, Сергеев, Степанов, Федоров

МПК: C22C 9/06

Метки: меди, основе, сплав

...Средняя скорость коррозии предлагаемого сплава - 0,029-0,034 мм/год,Формула изобретения 1Изобретение относится к изысканию сплавов на основе меди, предназначенных дляприменения в судостроительной промыпленности.Известен сплав на основе меди, содержа- ащий, вес,ЪНикель 5,5-6,5А люминий 1,2-1,8Железо 1,0-1,5Марганец 0,5-1,2 10Медь Остальное,Однако у известного сплава наблюдается избирательная коррозия в условиях статического воздействия морской воды. Средняя скорость коррозии известного сплава0,038 мм/год.Цель предлагаемого способа - повышениекоррозионной стойкости,Для этого предложеч сплав который вотличие от известного дополнительно содер жит олово и фосфор при следующем соотношении компонентов, вес.%:Никель 6-10Алюминий 0,3-0,9 Сплав...

Номер патента: 437031

Опубликовано: 25.07.1974

Авторы: Бурсиан, Гольдреер, Калимуллин, Правилова, Рычгорский, Шапкин

МПК: G01R 33/02

Метки: датчик, двухкомпонентный, магнитного, поля

...выполнен в виде диска с металлизированными торцовыми поверхностями, к которым подведенонапряжение возбуждения, а к боковой неметаллизированной поверхности диска прикреплены два взаимно перпендикулярных пересекающихся, электрически не связанных измерительных контура из микропровода.На чертеже схематично изображен предлагаемый датчик.Датчик содержит диск 1,электрострикционной керами 2ционный преобразователь), к металлизированным торцовым поверхностям 2 которого подведено напряжение возбуждения, и два взаимно перпендикулярных пересекающихся, электрически не связанных измерительных контура 3 из микропровода, прикрепленных к боковой неметаллизированной поверхности диска.Датчик работает следующим образом, При воздействии на...

Номер патента: 434345

Опубликовано: 30.06.1974

Авторы: Гольдреер, Гринбаум, Изобретени, Калимуллин, Морач, Правилова, Шапкин

МПК: G01R 33/02

Метки: датчик, электрострикционный

...пк 2, диск, из электрострикционнои кср 11 мик 11, электрод 4 возбуждения, измерительный электрод 5, обмотку 6 считывания, закрепляющие винты 7.1 увстьительный элемент возбуждается радиально электрическим сигналом, вырабатываемым генератором возбуждения. Электроды наносят на поверхность диска и выбирают такой формы, чтобы уменьшить э.д.с., наводимую в измерительном контуре за счет вихревых токов индукции, например, в виде звез дочки или другого незамкнутого контура,Измерительны 11 контур образуется витком.Форма и размеры измерительного контура соответствуют геометрии и размерам измеряемого объекта. Измеряемый сигнал снимается с 20 контура с помощь 1 о контактов. Возможен также короткозамкнты 1 Виток, а навсдснныи при изменении его...

Номер патента: 407942

Опубликовано: 01.01.1973

Авторы: Белоусов, Гольдреер, Ежевска, Изобретени, Кась, Ламин, Лебедев, Осадчук, Парийский, Писарев, Постолов, Шевакин, Щербина

МПК: C10M 177/00

Метки: давлением, металлов, обрабггпог, смазки, холодиой

...стороны - от количества продуктов полимеризации и конденсации этих кислот и соотношения чистых и полимеризо ванных жирных кислот в смазке, что определяется режимом дистилляции исходного продукта.407942 59 Ц ТММГ 10,000 10.000 10.000 10.000 10.000 10.000 10.000 10.000 10.000 10.000 9,50010.000 9.500 9,500 9.500 9.500 9.50010.000 9.500 9.500 9.000 9,000 9.000 9.000 9.500 8.500 8,500 8,500 8.500 8.500 10 15 Предмет изобретения Составитель Е. Пономарева Редактор Е. Гончар Техред 3. Тараненко Корректор Л. НовожиловаЗаказ 1010/15 Изд,306 Тираж 551 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 Газохроматографический анализ показывает...

Номер патента: 173463

Опубликовано: 01.01.1965

Авторы: Гольдреер, Гринбаум, Кратыш, Червинский

МПК: G01L 11/04

Метки: давленийро, дяог, по, чшаяcioaiuicka

...с нелинейным элементом.Предложенное устройство отличается от известных тем, что в нем чувствительные полупроводниковые элементы акустически связаны с источником упругих колебаний, например пьезокварцевым излучателем, и включены по дифференциальной схеме, при этом на один элемент подается измеряемое давление, а на другой - эталонное,Такое выполнение устройства упрощает его конструкцию и повышает точность измерений.На чертеже приведена принципиальная схема устройства.Вибратор 1 магнитострикционный или пьезоэлектрический с определенной частотой создает на полупроводниковых чувствительных элементах 2 и 3, поставленных в зону давления стоячей ультразвуковой волны, которая образуется при помощи экранов 4 и 5, переУстройство для измерения...

Номер патента: 143894

Опубликовано: 01.01.1962

Автор: Гольдреер

МПК: G05B 5/01

Метки: измерительный, орган, переменного, пульсирующего, стабилизаторов

...стабилитронах (напрпмер Ди Д), имеющих различные уровни (1,11 и (/) ограничения. Разность напряжений с 12 и с.1 з на выходе ограничителей с помощью дифференциальной цепи (ДОФ) дпфференпируется /4), и затем выпрямляется (с,), после чего имеет вид прямоугольных импульсов длительностью т.Напряжение С/5 поступает на фазочувствительный выпрямитель ФЧВ, коммутирующее напряжение на котором создается с помощью уМНОжнтЕЛя ЧаСтОтЫ (УЧ), ПнтаЕМОГО НанряжЕНИЕМ С 1,т, ПОСтуПаОШПМ на вход измерительного органа. Один пз возможных вариантов принципиальной схемы измерителього органа пзображсн па фпг. 3.В ограничителях ОГР, и ОГРз использованы кремниевые стабплитропы КС; и КС,. Лифференц 1 ру 1 О 1 цая цепь состоит пз последовательно соединенных...

Номер патента: 140598

Опубликовано: 01.01.1961

Авторы: Гольдреер, Марморштейн, Милаушкин, Ромм

МПК: G01N 15/08

Метки: автоматический, газопроницаемости, горных, измеритель, пород

...напряжения от расходомера 3, поступает напряжение от датчика 22 и через усилитель 25 напряжение от суммирующего датчика 20.Напряжение от блоков 19 и 23 подводится к вычислительному блоку 26, к которому также подается через усилитель 27 напряжение от блока 28, соответствующее постоянному коэффициенту в формуле проницаемости. Графический результат вычислений, произведенных счетно- решающим устройством 4 изображается на ленте записывающего устройства 5. Последнее включается при помощи реле 13, получающим разрешающий импульс от вычислительного блока 29, вырабатывающего постоянное напряжение лишь в том случае, если поток газа стационарен, а скорость газа не равна нулю. Для этого напряжение от расходомера 3 при помощи коммутатора 30...

Номер патента: 135656

Опубликовано: 01.01.1961

Авторы: Афанасьев, Гольдреер

МПК: G01R 33/02, G01V 3/40

Метки: магнитометр-градиентометр, феррозондовый

...согласно, то на выходе зонда создается результирующая э.д.с. 1 т, величина которой пропорциональна измеряемой напряженности поля Н. В том случае, когда между полуэлементами 1 и 2 действует градиент магнитного поля, то на выходе зонда будет иметься э.д.с. 1 д, пропорциональная разности полей, действующих на каждый сердечник 5 и б феррозонда. Поскольку действие градиента эквивалентно действию на сердечники 5 и б магнитных полей разного знака, результирующая э.д.с. 1 о будет находиться в квадратуре по отношению к э.д.с. 1 т. Таким образом, используя два фазовых детектора, реагирующих на 1 т и 1 д, можно одновременно и независимо измерять как напряженность поля, так и его градиент.Феррозонд 7 возбуждается переменным током от генератора...

Номер патента: 133081

Опубликовано: 01.01.1960

Авторы: Афанасьев, Гольдреер

МПК: G05F 1/56

Метки: стабилизатор

...снимаемого с делителя напряжения 2, и опорное напояжение Еснимаемое с нормального элемента, Оба эти напряжения постоянного тока независимо одно от другого преобразуются в напряжения переменного тока одной и той же частоты, но сдвинутые друг относительно друга по фазе на угол 90. Полученные напряжения переменного тока усиливаются одним и тем же усилителем 3 и разделяются далее с помощью двух фазочувствительных выпрямителей 4. Разность выходных напряжений выпрямителей 4 через усилитель 5 по. ступает на исполнительный элемент б стабилизатора напряжения, куда подается подлежащее стабилизации входное напряжение УДля разделенияфигналов, поступающих с выходов фазочувстви тельных выпрямителей 4, коммутирующее напряжение подается на...

Номер патента: 130928

Опубликовано: 01.01.1960

Автор: Гольдреер

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...В выходную диагональ моста включена первичная обмотка диффереици рующего трансформатора 5, Источник входного напряжения пилообразной формы подключен параллельно сопротивлению 1 Опорный уровень стабилитрона 3 выбирают меньшим опорного уровня стабилитрона Вследствие этого напряжения иа сопротивлеииях 1 и 2 будут являться напряжениями различных участков входного пилообразного сигнала. Напряжение на зажимах первичной обмотки диффереицирующего транс. форматора будет равно разности падениЙ напря 2 ке 11 ИЙ на сопротивлениях 2 и 1 и иметь форму трапеции, в виду чего дифференцированные сигналы, снимаемые со вторичной обмотки трасформатора 5, будут иметь Вид прямоуголыЫх импульсов, Длителы 10 сть этих импульсОВ 311 висит от уровня входного...

Номер патента: 128495

Опубликовано: 01.01.1960

Авторы: Барамидзе, Гольдреер

МПК: H03F 3/28, H03F 3/36

Метки: измерительный, постоянного, усилитель, электронный

...схема усилителя, повышается его устойчивость в работе и мспьпается дрейф нуля,а чертеже изображена принципиальная схема предлагаемого усп- ЛитЕЛЯ, ВЬШОЛПЕПНОГО ПО ДВУХтаКтЮй СХЕМЕ.Ъ сплите,ь соде 1 жит дВЯ каскадасизения напряженя, собрднньх на,ампах 1, 2 и 1 и двухтактный усп,Итегь моиности, соо 1 анныЙ на лаанах,т и 6. Гхс ма каждого каскада усилсшгя представляет сооойомьепсапоппый стаои,изятОэ няп 35 женпя.зе 15 етый сиГнял,сил пый лампамп 1 и 2, Воздействует па услптсльпые эле 1 енты стаби,; Заторя (на лампы 3 и 4) одновременно с потаваемым на его вход Опо"ым нпрыкенпем. В качестве этглошого источника питания в схе128495 ме используется общий для обоих каскадов параметрический стабилизатор напряжения, состоящий из сопротивления 7...

Номер патента: 125619

Опубликовано: 01.01.1960

Автор: Гольдреер

МПК: H02M 7/04

...к входящему в модулятор нелинейному сопротивлению с симметричной вольтамперной характеристикой, и не зависит от каких-либо других причин, если только последние не приводят к нарушению симметрии самого нелинейного сопротивления.На чертеже представлена блок-схема предлагаемого преобразователя переменного тока в постоянный.Выпрямляемое напряжение переменного тока 0 с частотой, например 21, поступает на четно-гармонический модулятор 1, возбуждае125 б 19 Предм т изобретения Преобразователь переменного тока в постоянный с фазочувствительным выпрямителем на выходе и регулятором на входе с использованием обратной связи регулятора с выхода выпрямителя для стаоилизации выходного напряжения, о т л и ч а ю щ и й с я тем, что, с целью...

Номер патента: 124534

Опубликовано: 01.01.1959

Авторы: Барамидзе, Гольдреер

МПК: H03F 1/30

Метки: непосредственной, связью, усилитель, широкополосный

...и выходе усилителя, составленного из нескольких каскадов схемы усилителя 3 - 4 - 5. При каждом ооороте переключатели 1 и 2 отключают вход и выход усилителя от измерительной схемы на некоторый отрезок времени и одновременно один из них подключает к входу часть напряжения вспомогательного эталонного напряжения источника 6, соответствующую установленному коэффициенту усиления усилителя. Другой переключатель подает напряжение выхода усилителя на схему "равнения 7 навстречу полному напряжению вспомогательного источника. Напряжение с выхода схемы сравнения после усиления в усилителе 8 используется для подогрева термистора 9, составляющего совместно с постоянным сопротивлением 10 делитель напряжения, включенный на входе усилителя 3 - 4 -...

Номер патента: 124522

Опубликовано: 01.01.1959

Автор: Гольдреер

МПК: H02M 7/42

Метки: переменный, постоянного, сигналов

...возоуждения, создаваемым в магнитопроводе магнитного усилителя током, протекающим по его обмотке, присоединенной к выходу генератора 2, и переменным полем обратной связи, создаваемым в том же магнитопроводе током обмотки, присоединенной к выходу фазовращателя 7 через делитель напряжения о. Сдвиг фазы сигнала, создаваемый фазовращателем 7, выбирается равным 1/16 периода частоты колебаний генератора 2, При подооном выборе фазового сдвига в магнитопроводе модулятора 1 возникает постоянная составляющая магнитного потока, направленная противоположно магнитному потоку, создаваемому током обмотки, подключенной к источнику 3 входного напряжения, что эквивалентно введению в модулятор 1 отрицательной обратной связи. ПеременМ 124522 гОе...

Номер патента: 124153

Опубликовано: 01.01.1959

Авторы: Гольдреер, Неймарк

МПК: G01R 33/00, G01V 3/06

Метки: магнитометрическое

...по амплитуде и сдвинутые по фазе относительно импульсов первой измерительной системы. Сигналы проходят через отсекатель, который уменьшает чом.х , связанные с природой получения импульсов, и попадают в обций силитель 7. Одна из вторичных обмоток 13 выходного трг с.",.,м,-о;.з этого усилителя нагружена на управляющие обмотки двигателя 14 этой системы. Отсекатель, имеющийся в схеме, запирает диоды ьану, соответствующую наибольшему сигнальному импульсу. В момент прохождения выделяемого ипульса на обмотках пнк-транснао;матора 1 б, включенных последовательно с диодами, возникает отпирающий импульс и сигнал поступает на управляюцне обмотки двигателя 14. При изменении напряженности поля Земли сигнальные импульсы меняют амплитуду и в...

Номер патента: 124031

Опубликовано: 01.01.1959

Авторы: Барамидзе, Гольдреер

МПК: G01R 17/10

Метки: автоматический, мост, системы, статической

...б и снижение анодного тока выходной лампы 7, а следовательно, и выходного напряжения Ь, усилителя. Выход усилителя подключен к диагонали питания моста. Поэтому при изменении напряжения питания нелинейное сопротивление 1 будет изменяться так, чтобы поддерживалось равновесие моста, пля получения на выходе устройств напряжения, пропорционального отклонению от заданной величины,. в нем предусмотрена компенсация постоянной составляющей выходного напряжения с гомощью баланснсго выхода с напряжением ЛС,., выполненного и виде простейшего стабилизатора напряжения.Предлагаемый мост одновременно может быть использован гулятор различных неэлектрических величин. Для этой цели на вЛ" 124031 новного усилительного триода, включенного в измерит-льную...

Номер патента: 122536

Опубликовано: 01.01.1959

Автор: Гольдреер

МПК: G01R 19/20

Метки: измерительное, фазочувствительное

...моменты, когда сердечник трансформатора намагничен током низкой частоты не до насыщения,Такое выполнение устройства позволяет получать на выходе переменный ток повышенной частоты, пропорциональный изменению угла сдвига по фазе измеряемого напряжения, и одновременно использовать его для усиления входного напряжения.На чертеже изображена принципиальная схема предлагаемого устройства,Оно содержит трехстержневой трансформатор 1, на каждом из боковых стержней которого размещены две обмотки 2 и 3, а на среднем стержне - входная обмотка 4, на которую подается измеряемое напряжение низкой частоты, Обмотка 2 включена в цепь переменного тока,2частота которого равна й или - , Обмотка 3 питается переменным то 2Ы 122536 входного напряжения,...

Номер патента: 119627

Опубликовано: 01.01.1959

Авторы: Гольдреер, Неймарк, Ярышев

МПК: E21B 47/12, G01V 3/24, G01V 3/34 ...

Метки: буровых, геофизических, измерений, нескольких, одновременно, параметров, скважинах

...большую, чем напряжение отсечки. Напряжение на дискриминатор 7 подается от выпрямителя 9, питаемого током от генератора 1. В наземной аппаратуре измерительные импульсы подаются на вход фазовращающего элемента 10. Кроме этих импульсов на вход элемента 10 подается также серия служебных импульсов от пик-трансформатора 11, При совпадении измерительных импульсов с импульсами, подаваемыми от пик-трансформатора 11, на выходе элемента 10 появляется напряжение, пропорциональное разности амплитуд положительных и отрицательных импульсов, которое регистрируется измерительным прибором 12. Для создания напряжения компенсации в наземной аппаратуре параллельно с прибором 12 подключается дополнительный магнитно-модуляционный элемент 13, который...

Номер патента: 118900

Опубликовано: 01.01.1959

Автор: Гольдреер

МПК: G06G 7/161

Метки: d1dк, d2dк, dпdк, величин, величине, одной, отношений, физических, физической

...С выхода устройства 1 сигналы поступают на инерционный управляемый делитель напряжения 2. Управление осуществляется сигналом, прошедшим через усилитель 3, фильтр б, настроенный на частотуи соответствующий выпрямитель 7. Для управления работой делителя с выхода источника напряжения б подается опорный сигнал, Эта замкнутая цепь обеспечивает стабилизацию амплитуды сигнала частотыПостоянство амплитуды напряжения с частотой ,обеспечивается системой автоматическо.118900 го регулирования напряжения, в которую, кроме перечисленных выше элементов, включен усилитель 4. В результате инерционности этой системы амплитуды напряжений всех других частот меняются так, что не происходит изменение . значений измеряемых отношений. Ввиду того, что...

Номер патента: 118620

Опубликовано: 01.01.1959

Авторы: Гольдреер, Королев, Неймарк

МПК: G01V 1/16

Метки: индукционного, сейсмоприемник, типа

...феррозонд.На чертеже изображена принципиальная схема предлагаемого сейсмоприемника.Предлагаемый сейсмоприемник состоит из двух постоянных магнитов 1 и электромеханического преобразователя, выполненного в виде феррозонда 2.Феррозонд 2 установлен так, что его катушка с измерительной обмоткой составляет подвижную инертную массу сейсмоприемника, в то время как постоянные магниты 1 жестко соединены с корпусом прибора.Положение феррозонда, соответствующее нулевому напряжению на выходе измерительной обмотки, фиксируется кварцевой пружиной 3, которая удерживает рычаг 4 подвески феррозонда.Под воздействием перемещений почвы феррозонд меняет свое положение относительно жестко закрепленных постоянных магнитов и на выходной обмотке...

Номер патента: 117943

Опубликовано: 01.01.1958

Авторы: Барамидзе, Гольдреер

МПК: G01R 19/00, H04B 3/00

Метки: величин, измеряемых, каналу, нескольких, одному, передачи, электрических

...приборов на вход усилительно-преобразующего устройства, а синхронный переключатель 2 - для синхронного подключения к выходу усилительно-преобразующего устройства указывающих или регистрирующих выходных приборов 3 через сглаживающие фильтры 4, Усилительно-преобразующее устройство включает в себя катодный повторитель 5, управляемый делитель б напряжения, усилитель 7 и выпрямитель 8.Для поддержания постоянства коэффициента усиления усилителя применен вспомогательный источник 9 постоянного тока (сухой элемент), часть напряжения которого при одном из положений переключателя 1 подается на вход усилителя 7. Разность напряжения с выхода117943 усилител 1 7 и аси напряжения вспомогательного источника 9 подается через третий...

Номер патента: 115992

Опубликовано: 01.01.1958

Автор: Гольдреер

МПК: G01R 7/04

Метки: бесконтактный, импульсный, логометр, электронный

...уровня широкого импульса, приняв для простоты широкий115992импульс прямоугольным, а узкий - треугольным, можно получить следующее выражение, которое связывает гг= , т, - - -(С 2Приняв и= - 0,01 и"=3, получим гг=225. На входе усилителя 1ц,1 -с 7,импульсы У, и Ь при различных отношениях - имеют и различныеабсолютные значения уровней с 7, и У, тогда вследствие наличия стабилизатора напряжения импульсы на его выходе всегда имеют один и тотке уровень.Усилитель 3, питающий измерительный прибор 4, отпирается тольков том случае, когда напряжение, поступающее на него со стабилизатора,превышает запирающее напряжение, получаемое от опорного исгочниканапряжения б, поэтому через него будут проходить импульсы тока, имеющие треугольную форму. Так...

Номер патента: 115978

Опубликовано: 01.01.1958

Авторы: Барамидзе, Гольдреер

МПК: H03F 3/02

Метки: многокаскадный, постоянного, самостабилизирующийся, усилитель

...каскада усилителя,Схема самостабилизирующегося измерительного усилителя приведена на чертеже.Здесь: Ь"т и С 1 т (соответственно) напряжение на входе и выходе схемы,Я( - сопротивление в цепи сетки 1-го каскада,Д,( - сопротивление нагрузки 1-го каскада,Лго 115978 Предмет изобретения Многокаскадный самостабилизирующийся усилитель постоянного тока, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствительности усилителя без применения стабилизированных источников питания ано дов и накала ламп, в нем применена стабилизирующая цепь связи между каскадами из отдель источника напряжения постоянного тока, включенного между катодом первого каскада, работающего с катодной нагрузкой, и сеткой второго каскада, работающего с анодной...

Номер патента: 115774

Опубликовано: 01.01.1958

Авторы: Гольдреер, Спектор

МПК: G05B 5/01

Метки: постоянного, стабилизатор

...,чяю 1 иий пои вь 1 хочном напряжении стаб, ., торя. равно я его номи- ИЯЛЬНОМУ ЗЦЯЧЕНИО, ПплттЧИТЬ Иа ВХОДС ЧС 1 тОЛ 1 тцтЕЛЬНОГО ОРГана, ПРЦ- соедж 1 енпого и выпр ямите;по, наСТОЯИНОГО ТОКАизменения его выходного напряжения С 1.,Параметры фазовращателя Ф выбраны таким образом, чтобы при выходном напряжении стабилизатора, равном его цоминальному значению, выходное напряжение е фязочувствитсльиото выпрямителя было близко к нулю и воздействие на исполнительныц элемент было мя 51 имальным, При изменении напряжения С меняется не только напряжение е., подводимое к фазочувствительному выпрямите- ,.по ФВ, но также и фаза коммутирующего напряжения е. Это приводит к появлению на выходе фазочувствительного выпрямителя напряжения е; величина и...

Номер патента: 115773

Опубликовано: 01.01.1958

Авторы: Гольдреер, Спектор

МПК: G05B 5/01

Метки: переменного, стабилизатор

...снимается напряжение второй гармоники, а с обмотки Пз - четвертоц гармоники. Для выделения этих гармоник применены соответствующие фильтры Ф и Ф,115773На исполнительный элемент И в качестве управляющего напря 5 кения воздействует разность выпрямленных с помощью ьыпрямителей В и аз выходных напряжений, снимаемых с фильтров Ф и ФзВозбуждение усилителя выбирается таким образом, чтобы обеспечить максимальное изменение разности амплитуд второй и четвертой гармоник при изменении амплитуды возбуждающего напряжения, пропорционального величине У, .Принцип действия предлагаемого стабилизатора основан на том, что при зееи выходюго напряжения стабилизатор;1 Г,., изме. няется соотношение между амплитудами четных гармоник, например, второй и...
