Программное устройство для регулирования тепловых процессов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 267236
Авторы: Глухов, Петриковский, Проектный, Уральский
Текст

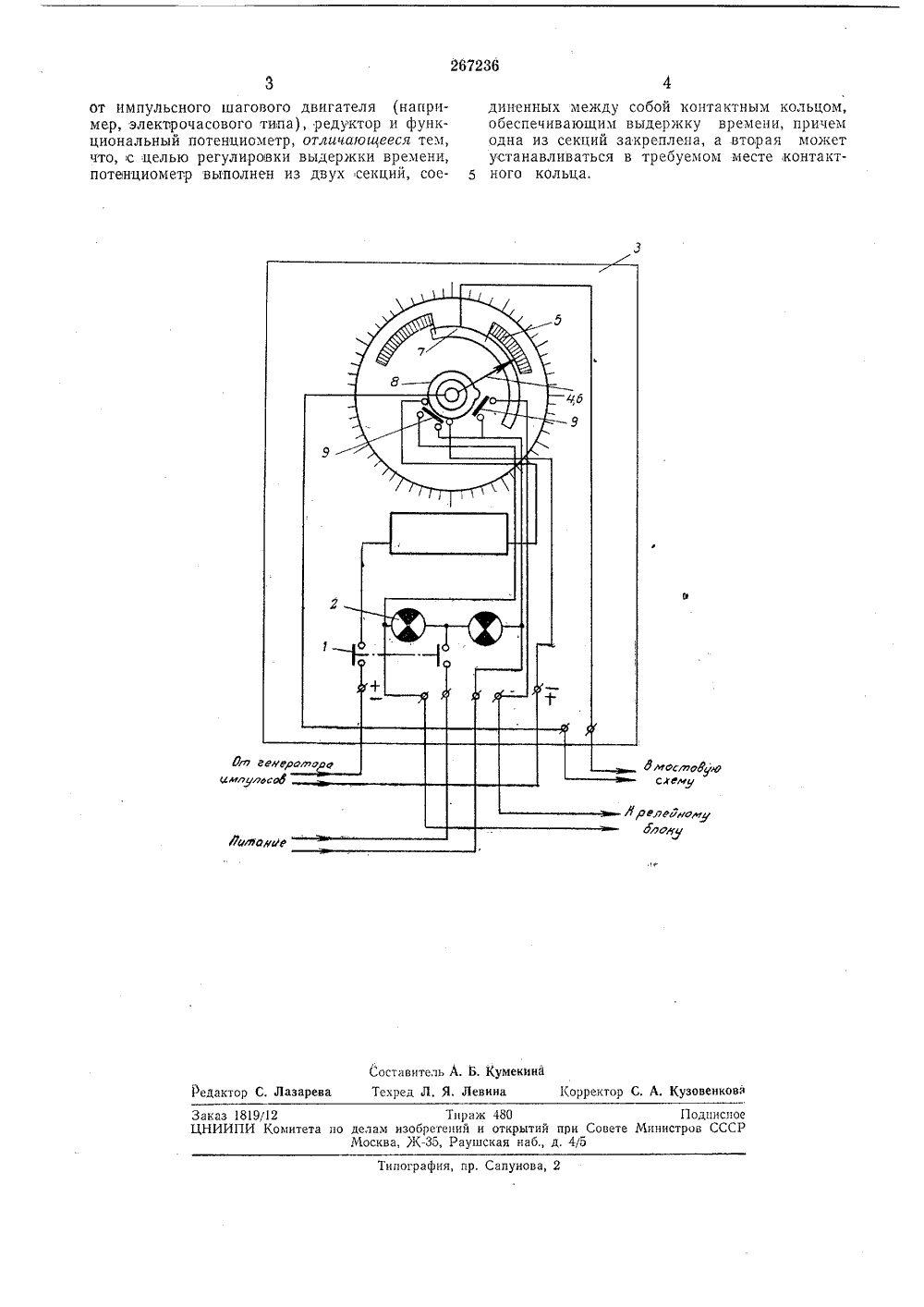

267236 ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскит Социалистическиз РеспубликЗависимое от авт. свидетельстваЗаявлено 25,1 ,1966 ( 1065488/18-24 Кл. 42 ц, 2/05 с присоед ением заявкиПриоритетОпубликовано 01.7.1970, Бюллетень12Дата опубликования описания 14 Л 111.1970 Комитет по деламизобретений и открытиори Совете МинистровСССР МПК б 050УДК 621-555,6(088,8) Лвторызоб ретения ститут Е. Л, Петриковский и В. Н. ГлуховУральский научно-исследовательский и проектныйстроительных материалов аявитель ПРОГРАММНОЕ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИ ТЕПЛОВЫХ ПРОЦЕССОВИзобретение относ ческого ноддержани грамме температурн работки железобето в пропарочных каме тся к области автоматипо определенной прого режима тепловой об. ных или других изделий ах, автоклавах и т, д. бретения едмет Известны программные устройства для регулирования тепловых процессов, содержащие привод от импульсного шагового двигателя, редуктор и функциональный потенциометр.Для регулирования выдержки времени в предлагаемом устройстве потенциометр выполнен из двух секций, соединенных между собой контактным кольцом, обеспечивающим выдержку времени, причем одна из секций закреплена, а вторая может устанавливаться в требуемом месте контактного кольца.На чертеже изображена схема программного устройства для регулирования тепловых процессов.При включении тумблера 1 и загорании лампочки 2 по рабочей цепи к задатчику 3 через определенные промежутки времени направляются импульсы постоянного тока, причем каждый последующий импульс должен быть другого направления, Валик задатчика, медленно вращаясь, перемещает движок 4 по реостату 5, уменьшая сопротивление последнего. Когда движок 4 рычага 5 выведет сопротивление реостата 5 до нуля, он сойдет с реостата 5 и перейдет на контактную пластину 7.Зтот момент соответствует окончанию подь сма температуры и началу изотермическойвыдержки.При дальнейшем вращении движка 4 поконтактной пластине 7 температура в регулируемом объекте поддерживается постоянной.10 По окончании изотермической выдержкидвижок 4 переходит на второй реостат 5 и отрывается от контактной пластины 7. По мере перемещения движка 4 сопротивление реостата 5 увеличивается, а температура в регулиру емом объекте падает.В момент, соответствующий концу изотермической выдержки (движок подходит ко второму реостату 5), один из кулачков 8 замыкает контакты 9 и подается сигнал на пре кращение подачи пара или на включение вентилятора. В период окончания цикла (движок 4 находится в крайнем положении на втором реостате 5) включается, сигнальная лампочка и звуковая сигнализация и автоматически от ключается питание катушки электромагнитазадатчика,Программное устройство для регулирова ния тепловых процессов, содержащее привиюлул релесюогуАгонии Составитель А. Б. КумекинаРедактор С, Лазарева Техред Л. Я. Левина Корректор С. А. Кузовенкова каз 1819/12 Тираж 480 Подписное ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Раушская наб д, 4/5 биография, пр, Сапунова, 2 От импульсного шагового двигателя (например, электрочасового типа), редуктор и функциональный потенциометр, отличающееся тем, что, с целью регулировки выдержки времени, потенциометр выполнен из двух секций, соединенных между собой контактным кольцом, обеспечивающим выдержку времени, причем одна из секций закреплена, а вторая может устанавливаться в требуемом месте контакт ного кольца,
СмотретьЗаявка
1065488
Е. Л. Петриковский, В. Н. Глухов, Уральский научно исследовательский, проектный институт строительных материалов
МПК / Метки
МПК: G05B 19/02, G05D 23/19
Метки: программное, процессов, тепловых
Опубликовано: 01.01.1970
