Способ термической обработки центробежнолитых труб из половинчатого и белого чугунов
Номер патента: 1206323
Опубликовано: 23.01.1986
Авторы: Алексеев, Баранов, Горобий, Илюшкин, Лейрих, Слюсарев, Соболев, Удод
Метки: белого, половинчатого, термической, труб, центробежнолитых, чугунов
...выдержка при 900 С 10 мино(зона отжига) охлаждение до 600 С7 мин (зона охлаждения), число цикловнагрева до 5.Предлагаемый способ выполняют порежиму: нагрев до 860 С с различнойскоростью 1 в зависимости от темпера.туры в зоне нагрева), выдержка приэтой температуре, которую регулирова.ли скоростью конвейера и охлаждениедо 600 С за 7 мин. От каждой трубыотрезают по 3 кольца для определения модуля кольцевой прочности.Свойства труб после обработки попредлагаемому и известному способамприведены в таблице.Производительность печи при рекомендуемом числе циклов составляетдля известного способа 2200-2700 кг//ч, для предлагаемого 3400-3600 кг/ч,дополнительный расход газа напроведение известного режима термо"обработки составляет 100 м...
Устройство для термообработки проволоки
Номер патента: 1206324
Опубликовано: 23.01.1986
Авторы: Вундерлинг, Торнов
МПК: C21D 9/52
Метки: проволоки, термообработки
...путем регулирования температуры проволоки,Поставленная цель достигаетсятем, что в устройстве для термообработки проволоки преимуществен-,но после отжига, содержащем ванну сдополнительным участком меньшегосечения, расположенным вертикальнонад ванной и узел регулирования,ванна с дополнительным участкомвыполнена в виде общего сосуда сводой, адополнительный участокимеет в стенке продольное целевоеотверстие, в котором установленузел регулирования кинематическисвязанный с приводом перемещенииего вдоль щелевого отверстия,На фиг, 1 изображено устройство, вид сбоку; на фиг.2 " разрез А-Ана Фиг,1. Устройство для термообработки проволоки содержит ванну 1 с водой,имеющей приспособление 1 О подвода 206324 2воды, Й вертикально...
Способ нагрева слитков стали
Номер патента: 1206325
Опубликовано: 23.01.1986
Авторы: Белевских, Лейкинд, Мадорский, Пугачев
МПК: C21D 9/70
Метки: нагрева, слитков, стали
...После промежуточного подсту. живания время нагрева устанавливает ся 8-10 ч, так как за это время слитки равномерно прогреваются по .; сечению и получают максимальную плас тичность. Увеличение времени нагрева нецелесообразно, так как приводит к снижению производительности печи и перерасходу топлива.Деформацию слитка начинают при 1180-1200 С. Эта температу- ра является оптимальной как с точки зрения пластичности стали иэ-за минимального количества вь -фазы, так и сопротивления деформации.Нагрев с промежуточным подстуживанием позволяет эффективно испольэовать для нагрева слитков коррозион. ностойких сталей методические печи путем нагрева слитков на первом этапе вместе со слитками других, более 5 10 15 20 25 30 35 40 технологичных...
Устройство для контроля работы электрической нагревательной печи
Номер патента: 1206594
Опубликовано: 23.01.1986
Автор: Тактаев
МПК: C21D 11/00, F27D 19/00
Метки: нагревательной, печи, работы, электрической
...для определения иконтроля параметров оборудования ипроцесса теплопередачи в качествепоказателя мощности используют коэффициент регулирования позиционногорегулятора температуры в различныхрежимах (."Разогрев", "Работа", "Контроль"), определяемой по формулеО Устройство работает следующимобразом.С регулятора 1 сигнал включения 30 нагревателей 4 поступает на схему.7совпадения, которая при поступлении сигнала от блока 8 коррекциио том, что нагреватели 4 действительно включены, пропускает импульЗ 5 сы генератора 5 на вход счетчика 6 включенного состояния нагревателей 4. При этом, если любая фазасоединенных в "звезду" нагревателей 4 неисправна, то потребляемаямощность падает в два раза, поэтомупри поступлении от блока 8 коррекции...
Способ регулирования потребления энергии комплексом нагревательная печь-прокатный стан
Номер патента: 1207540
Опубликовано: 30.01.1986
Авторы: Барановский, Викулов, Гизатулин, Дунаев, Зементов
МПК: B21B 37/00, C21D 11/00
Метки: комплексом, нагревательная, печь-прокатный, потребления, стан, энергии
...прокатного производства и может быть применено для регулирования теплового режима нагревательной печи с целью экономии энергии.Цель изобретения - снижение потребления тепловой энергии.На,чертеже представлен пример реализации предлагаемого способа.Заготовки нагреваются в нагревательной печи 1 и подаются для прокатки в клети 2, 3 и 4, каждая из которых снабжена блоками 5, 6 и 7 измерения среднеквадратичных токов (моментов) 1 1 , 1, блоками 8, 9 и 10 измерения нагрузок Мг, Мз, М. В блоке 11 производится определение наиболее загруженной клети по максимуму отношения щ, ддкь . з аквЭ 11 иоь 1 гаов 1 аоп11 о ю 1 гг, ю, допустимые по на 1 заоегреву токи приводов клетей.Для наиболее загруженной клети формируется. сигнал 1 - 1 ,на выходе...

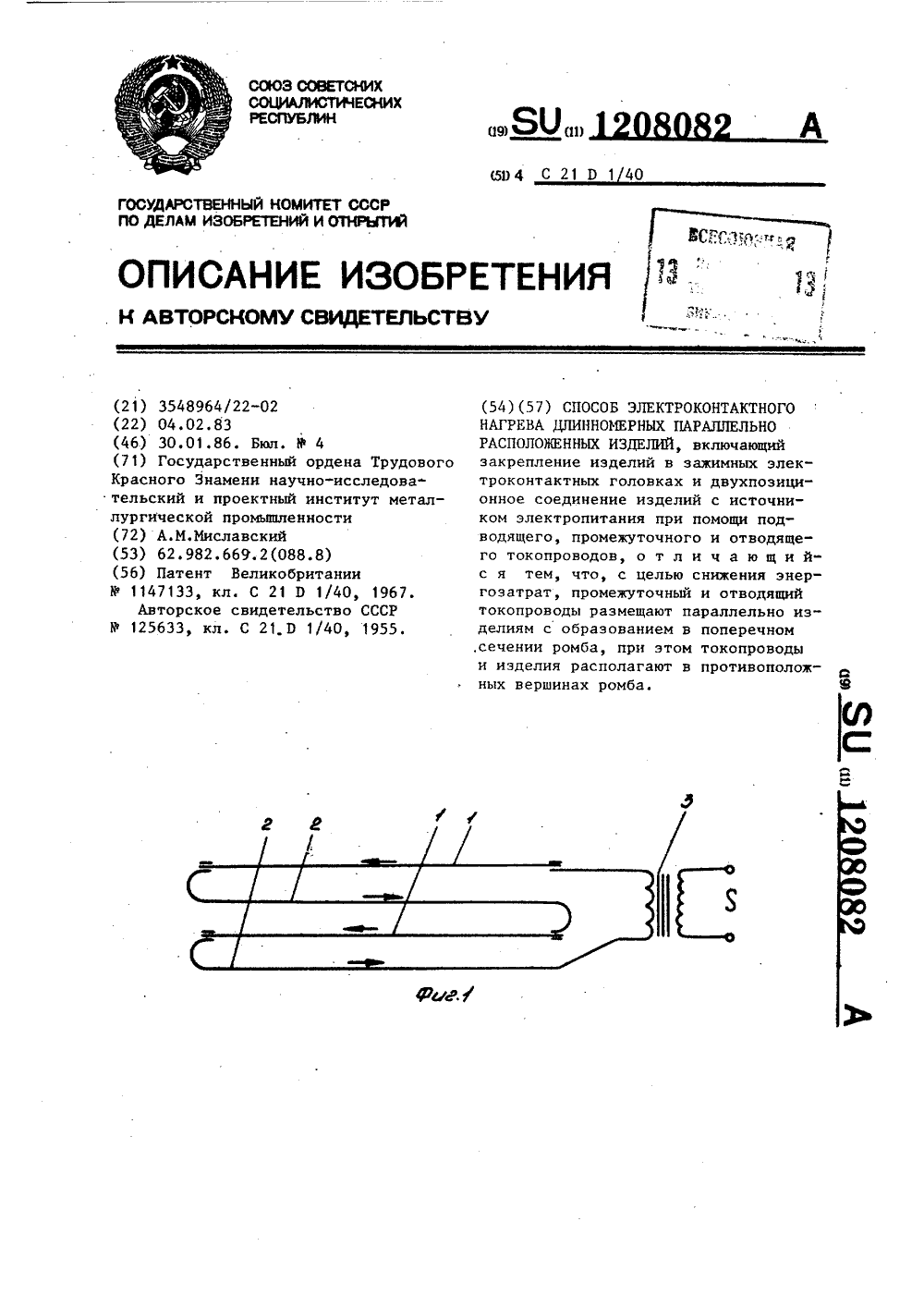

Способ электроконтактного нагрева длиномерных параллельно расположенных изделий
Номер патента: 1208082
Опубликовано: 30.01.1986
Автор: Миславский
МПК: C21D 1/40
Метки: длиномерных, нагрева, параллельно, расположенных, электроконтактного
...(кгс.м), зависящий от величины силы тока в про-, водниках и других электротехнических параметров, но постоянный для дан ной системы. Расстояние между прутками равно 2 а, расстояние между токопроводами 2 в, расстояние между прутком и токопроводом с.По теореме Пифагора сг - аг + Ь=а 43(3) Из (2) и (3) следует, что, задавшись по конструктивным соображениям а, всегда можно получить Ь .и с и таким образом сконструировать двухпозиционную установку с требуемыми Сила, притягивающая пруток кКпрутку, - ;- сила, отталкивающая2 аКпруток от токопровода, - , проекциясэтой силы на горизонтальную плоскость К Ка асоз ы = - , так как сов Ы= с с тогда уравнение статики из условия равенства нулю горизонтальной равнодействующей всех сил,...
Способ восстановления литых деталей из теплоустойчивых сталей
Номер патента: 1208083
Опубликовано: 30.01.1986
Авторы: Бугаев, Мищенко, Писаненко, Романенко, Хабачев
МПК: C21D 1/78
Метки: восстановления, литых, сталей, теплоустойчивых
...следующему технологическому процессу: составление ремонтного формуляра детали с указанием расположения и размеров трещин; выборка трещин механическим путем; за 1 варка выборок трещин электродамиЦТили ЦТ,Восстановление деталей по предлагаемому способу проводилось по следующемутехнологическому процессу:составлениеремонтного формуляра детали с указанием расположения и размеров тре 1щин; выборка трещин механическим путем;термообработка деталей по режиму: отжигпри 920 С не менее 3 ч, охлаждение 080832осо скоростью 80 С/ч; заварка выборок трещин электродами типа ЭХ 1 Ммарки ТМЛс предварительным подогревом деталей до 350-400 С от- .о5 пуск 730 С в течение 3 ч для цилиндоров высокого давления и 650 С в течение 3 ч для паровой...
Электрическая печь
Номер патента: 1208084
Опубликовано: 30.01.1986
Авторы: Бойко, Ковбасюк, Харин, Шевченко, Шубин
МПК: C21D 9/00
Метки: печь, электрическая
...Частота включений может быть определенаопытным или расчетным путем и за 15 даваться вручную или автоматическис помощью регулирующего устройства 6. В качестве металла могут бытьиспользованы чистые металлы с высоким коэффициентом теплопровод 2 О ности, например цинк, медь, алюминий,Составитель М,ЗубковаТехред А.Ач Корректор И, Эрдейи Редактор М,Недолуженко Заказ 182/34 Подписное Тираж 552 ВНИИПИТосударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к устройствам для термообработки материалови может бйть использовано в авиационной, приборостроительной и других отраслях промышленности,Цель изобретения - повышение...
Печь безокислительного нагрева металла
Номер патента: 1208085
Опубликовано: 30.01.1986
Авторы: Зуев, Скудин, Фисенко, Шульц
МПК: C21D 9/00
Метки: безокислительного, металла, нагрева, печь
...выделения токсичных газов СО и ИО,из печи.На чертеже изображена конструкция печи.Печь безокислительного нагрева металла содержит футерованную рабочую камеру 1, сопла для подачи вторичного воздуха 2, горелочные устройства 3 с форкамерами 4, в которых, напротив выходов горелочных туннелей, установлены разбойные стенки 5, арочный свод 6, расположенный вдоль рабочей камеры печивосходящий от проема окна 7 и заканчивающийся над приемным карманом 8, дымоотводящие каналы 9,Сопла 2 для подачи вторичного воздуха выполнены диаметром (0,07- 0,11)Ь. Приемный карман для отбора продуктов горения имеет ширину в0,2 1(Ь+Ь), где Ь - высота проема рабочего окна, Ь - длина печи.Опытным путем установлено, что при диаметре сопел в пределах (0,07-0, 11)Ь слабо...
Способ производства бурильных труб
Номер патента: 1208086
Опубликовано: 30.01.1986
Авторы: Алиев, Бабаскин, Баркан, Исаев, Исмаилов, Кравцов, Кутищев, Лаптев, Поджарский, Рамазанов
Метки: бурильных, производства, труб
...кг/мм (допускается до 3 кг/мм),следовательно, после нормализации20 не требуется дополнительный отпуск.Механические свойства обеспечиваются на уровне требований стандартаипрототипа. Номе п/п Термообработка В,кгс/мм кгс/ Скоид термо- бработки ыдерка, Сростьнагрева С/мин Нормалзация840 С 7 5 Нормализацияя880 С 0 Нормалзация870 С 0 1 0 52 Изобретение относится к трубопрокатному производству, в частности кспособам изготовления высокопрочныхбурильных труб нефтяного сортаментагруппы прочности Е и Л согласноГОСТ 631-75.Цель изобретения - снижение себестоимости и сокращение длительностипроцесса.Изобретение иллюстрируется следующими примерами,П р и м е р 1. Предлагаемый способ производства бурильных трубгруппы прочности Е из...
Автоматическая линия для термообработки дисков
Номер патента: 1208087
Опубликовано: 30.01.1986
Авторы: Голомазов, Горбачев, Зубарев
МПК: C21D 9/24
Метки: автоматическая, дисков, линия, термообработки
...дисков, Захват 9 перекладчика дисков, установленный между позициями закалки в штампе 15 и отпуска в штампе-индукторе 18, ос. нащен приспособлением 22 подачи хладагента, которое состоит иэ расположенного в верхней части захвата 9 кольцевого коллектора 23, а в нижней - насадки 24, перфорированной в направлении диска,Линия работает следующим образом.5 1 О 15 20 Кассета 3 с дисками.устанавливается на поворотный стол 4, поворачивается под загрузочный пневмоцилиндр 1 и фиксируется, Перекладчик первого ручья идет под загрузку (не показано), Захват 6 устанавливается над кассетой 3, захват 7 - над диском, лежащим на закалочном индукторе 11, захват 8 и 9 - над дисками, находящимися в штампах 14 и 15, электромагниты 10 - над диском, лежащим на...
Способ электролитного нагрева и устройство для его осуществления
Номер патента: 1209721
Опубликовано: 07.02.1986
Автор: Рябкин
МПК: C21D 1/44
Метки: нагрева, электролитного
...электрода. 2Между электродом и патрубком 6 помещен успокоитель 9 в виде пакета сеток из электроизоляционного материала.К другому торцу электрода примыкает патрубох 10, соединенным трубопроводом 11 с переливным бачком 12.Каждый патрубок снабжен втулкой,выполненной из магнита 13, в полости которого расположен ферромагнитный порошок 14, причем структура иматериал таковы, что он непроницаемдля электролита, чо проницаем дляизделия.Камера 4 гибким трубопроводом 15соединена с источником разрежения,представляющего собой струйный насос 16, заборная часть которого полностью охватывает нерабочий слойэлектрода.Устройство работает следующим образом,Изделие 17 проталкивают черезферромагнитный порошок 14 и подключают к отрицательному полюсу источника...
Установка для обработки изделий и устройство для закалки
Номер патента: 1209722
Опубликовано: 07.02.1986
Авторы: Артющенко, Воробьев, Кабанцов, Котлов, Кутилин
МПК: C21D 1/62
Метки: закалки
...их длины,Опрокидыватель для переворота изделий на ребро, т,е. на 90, представляет собой Ч-образный паз, образованный планкой 48 и основанием 22,Механизм перемещения изделий выполнен в виде вращающихся опорныхроликов 49 и приводного поджимногоролика 50 (подпружиненного для прижима ножа), приводимого в движение посредством гидроцилиндра 51, и вращающегося ролика 52, установленногов фиксированном положении.Закалочное устройство 5 снабженоупорами 53 для подъема и опусканиястопы изделий, приводимыми в движение посредством гидроцилиндра 54. 35 40 45 По обе стороны от индуктора 41 на станине 40 установлены попарно приводные центрирующие ролики 55, снабженные амортизатором 56, обеспечивающие качественную закалку иэделия с двух сторон.Каждая...
Способ термической обработки быстрорежущей стали
Номер патента: 1209723
Опубликовано: 07.02.1986
Авторы: Алексеенко, Антонов, Заблоцкий, Литвиненко, Савина, Солодун, Шарабан
Метки: быстрорежущей, стали, термической
...начала мартенситного превращения в поверхностипринодит к образованию ниэколегированного мартенсита и остаточного.аустенита в сердцевине и сохраняет высоколегированный аустенит н поверхностном слое,Проведение перед отпуском, недопуская охлаждения, дополнительного отпуска при 620-650 С приводит кполному распаду низколегированногомартенсита и остаточного аустенитасердцевины и частичному превращениюнысоколегированного аустенита повер 1 О хности. Последующий отпуск при 560 Сприводит к полному превращению аустенита н поверхности и образованиювторичного мартенсита поньппенной легированности.15 Процесс термообработки быстроре;кущей стали осуществляют следующимобразом.Образцы иэ,стали предварительноподогревают до 800 С и выдерживают2 О...
Способ термической обработки слитков из сталей ледебуритного класса
Номер патента: 1211307
Опубликовано: 15.02.1986
Авторы: Горпинич, Колесников, Мошкевич, Попова, Спектор, Тихий, Федулов, Хасин, Шульгина, Яценко
Метки: класса, ледебуритного, слитков, сталей, термической
...Проыгле 1 ого произ;.Одства следуюпега .астана. Х: Остальое Остальное1211307 Образны испытали на кручение при 900, 1000, 1100, 1150 и 1200 С, За 10 величину пластичности принимали число оборотов до разрушения образца,Результаты испытаний приведены в табл.1, Т а блица 1 Марка стали Способтермообработки 4,8 2,5 3,8 4,8(вариант 3 ) 6,0 6,0 6,3 3,1 Поскольку в данном примере сталь Р 6 М 5-Ш использовалась для изготов 45 ления литого режущего инструмента, то дополнительно (табл,2) приводятся данные по ударной вязкости и прочЗаготовки из слитков диаметром 320 мм, размером 160130110 мм отжигали по действуюшему режиму: нагрев до 880 С со средней скоростью 250 град/ч, выдержка 6 .ч, замедленное охлаждение с печью (40 град/ч) до 500 С, далее - на...
Закалочная среда
Номер патента: 1211308
Опубликовано: 15.02.1986
Авторы: Аракелян, Геворкян, Мнацаканян, Паронян, Татевосян, Шушанян
МПК: C21D 1/60
Метки: закалочная, среда
...пред.лагаемой закалочной среды проводят закалку образцов из сталей У 8, 40 Х и 45, Закаленные детали испытывают на твердость и одновременно контролируют микроструктуру,Результаты испытаний представлены в табл,15Как видно из таблицы, продолжи"тельность использования предлагаемойэакалочной среды 202-226 дней, микроструктура закаленных сталей представляет собой скрытноигольчатый имелкоигольчатый мартенсит.Исключение пятнистости на закаливаемых сталях при использованиипредлагаемой среды подтверждаетсятем, что скорость охлаждения в интервале температур перлитного превращения 450 С/с, в то время как всреде-прототипе эта скорость350 С/с.Сравнение свойств образцов изсталей 65 Г и 40 Х, закаленных впредлагаемой среде и среде-прототипе,...
Способ вибрационной обработки изделий
Номер патента: 1211309
Опубликовано: 15.02.1986
МПК: C21D 8/00
Метки: вибрационной
...частоты приемника и передатчика должны значительно отличаться от рабочих частот. Это требование объясняется необходимостью иметь равномерную частотно-амплитудную характеристику приемника и передатчика, Источником сигнала для усилителя 7 является пьезокерамический преобразователь 5, поэтому усилитель 7 должен иметь большое выходное сопротивление, а ввиду малого входного сиг. нала - большой коэффициент усиления в рабочем диапазоне частот. С этой целью в первых каскадах усилителя 5 могут быть использованы операционные усилители серии КР 544, имеющие боль.шие входные, сопротивления (типовое значение 1 О см) и большие коэффициенты усиления напряжения (К 10 . Тип регистрирующего прибора 8 определяет структуру. выходных каскадов...
Способ термической обработки изделий из быстрорежущей стали
Номер патента: 1211310
Опубликовано: 15.02.1986
Авторы: Бутыгин, Головачев, Криулин, Околович, Радченко
МПК: C21D 1/78, C21D 9/22, C23C 8/24 ...
Метки: быстрорежущей, стали, термической
...Селитра 400 580 580 56280-300140 То же 410 585 585 56 30 145 420 590 590 5 5-30 00 585 585 1140 ест 1140 Масло Изобретение относится к термической обработке металлов преимущественно тяжелонагруженного инструмента сложной формы из быстрорежущей стали для чистовой вырубки пластин.Цель изобретения - повышение эксплуатационной стойкости изделий,Изобретение иллюстрируется следующими примерами.Испытания предлагаемого и извест ного способов проводят на образцах из прутков стали Р 615 диаметром 14 мм, а также на вырубных пуансонах для чистовой вырубки пластин из стали ЗОХНЗА толщиной 6 мм Пуансоны и образцы нагревают сначала в течение 30 мин, при 450 С затем 20 минвпри 850 С, после этого подвергаютокончательному-нагреву при 1135 ф1145 С в...
Устройство для закалки шеек коленчатого вала
Номер патента: 1211311
Опубликовано: 15.02.1986
Авторы: Еремина, Качанов, Лоб, Мустафина
Метки: вала, закалки, коленчатого, шеек
...схематически изображенопредлагаемое устройство; яа фиг.2 -разрез А-А на фиг,1.Устройство содержит индуктор 1.На соосно,расположенных дисках 2 и3 установлены направляющие рамы 4и 5, на которых при помощи патрона6 и подпружиненного центра 7 крепится коленчатый вал 8. На направляющей раме 4 помещается уравновешивающий груз 9. Диск 2 связан с приводом 10, который расположен на плите11 продольного перемещения вдольстанины 12 устройства. Диск 3 связан посредством вала 13 с подшипником 14, расположенным в опоре 15,Последняя жестко крепится к плите 16продольного перемещения вдоль станины 12 устройства.Устройство работает следующим образом,В зависимости от геометрическихразмеров коленчатого вала и закаливаемой шейки определяются положенияплит 11...
Устройство для термообработки напильников
Номер патента: 1211312
Опубликовано: 15.02.1986
Автор: Чукалин
МПК: C21D 9/32
Метки: напильников, термообработки
...струйных сопел 6 последние размеще" ны в трубчатой раме 15 под углом к ее оси из условия обеспечения полного перекрытия поверхностей ребер и широкой стороны плоского напильника эффективными зонами абразивных струй, выбрасываемых преимущественно из двух сопел. Бак 5 снабжен патрубком с соплами 21 для барботирования гидросмеси, в которой абразив (кварцевый песок, корунд или т,п, песок, гранулированный шлак ваграночный или иной) крупностью не более 0,5 мм.Устройство работает следующим образом.Из дозатора или тары в гнезда бункера 2 механизированным способом ( автоматом или роботом) или вручную загружают под закалку напильники хвостовиками вверх. Бункер 2 вращается от поводка 3 вокруг оси 4 и останавливается автоматически в моменты, когда...
Способ изготовления цельнокатаных железнодорожных колес
Номер патента: 1211313
Опубликовано: 15.02.1986
Авторы: Башнин, Блажнов, Валетов, Данченко, Козловский, Крашевич, Кузьмичев, Перков, Полторацкий, Староселецкий, Узлов
МПК: C21D 9/34
Метки: железнодорожных, колес, цельнокатаных
...с иэ спрейера давление воды 6 атм, расход 150 мЗ/чУпрочнение обода колеса осуществляли иэ спрейеров при давлении воды5 атм с расходом 80 м о/ч в течение120 с.Дпя сравнения были изготовленыколеса согласно способу-прототипу,в процессе которого по завершению213134прокатки обод охлаждали в течениеь40 с до 880 С. В пределах этоговремени осуществляли выгибку дискаи калибровку обода на выгибном прес 5 се усилием 3500 тыс, Параметры охлаждения обода колес до 880 С были.такими же, как и при охлаждении колес,изготовленных согласно предлагаемомуспособу. После этого колеса подверО гались противофлокенной обработкепутем изотермнческой выдержки прио600-650 С в течение 3 ч в проходнойпечи, Затем следовал нагрев колесаодо 850 С, термическое...
Устройство для закалки деталей
Номер патента: 1211314
Опубликовано: 15.02.1986
Авторы: Грин, Зеликович, Кострыкин, Носов, Олейник, Семененко, Сиухин, Сичевой
МПК: C21D 9/36
Метки: закалки
...насадки 12, выполнейные в виде усеченных пирамид с прямоугольными основаниями и с углом раскрытия 10-30 . Насадки 12 наклонены в сторону, противоположную направлению вращения трубы, и составляют с соплами угол 15-45 , а большие стороныфоснования насадок расположен параллельно продольной оси трубы.Устройство для закалки деталей работает следующим образом.Прокатанные на стане 1 мелющие шары по загрузочному лотку 2 скатываются в трубу 3, при вращении которой на снабженных приводом 5 катках 6 шары прокатываются по ее внутренней стороне стенки и транспортируются винтовыми витками 4 вдоль продольной оси трубы. После выхода иэ трубы 3 шары по направляющей воронке 7 поступают к наклонному цеп 35 Использование .предлагаемого устройства...
Устройство для местного нагрева поверхностей
Номер патента: 1211315
Опубликовано: 15.02.1986
Авторы: Бродский, Душницкий, Евстигнеев, Пассек, Синявский, Яблоков
МПК: C21D 9/50
Метки: местного, нагрева, поверхностей
...атмосферы кожухом 9 с приспособлением 10 для регулирования расстояния между корпусом 1 и нагреваемой поверхностью 11 изделия. Для улучшения работы устройства в цилиндрической части у перехода цилиндрической части корпуса в койусную закреплено кольцевое ребро 12. Держатель 5 прикреплен к кожуху 9, а корпус 1 через соединение соединен с держателем 5.Устройство работает следующим образом. 3. Устройство по и.1, о т. л и -ч а ю щ е е с я тем, что, с цельюобеспечения безопасности работы уст.ройства, оно снабжено охватывающимкорпус кожухом с приспособлениемдля регулирования расстояния междуизделием и кожухом,2Устройство для местного нагреваповерхностей устанавливают на нагреваемую поверхность 11. Приспособлением 10 с помощью стопорных...
Устройство для электроконтактного нагрева
Номер патента: 1211316
Опубликовано: 15.02.1986
Автор: Цап
Метки: нагрева, электроконтактного
...движение с частотой,равной частоте переменного тока.Под воздействием поршня 8 частичкиграфитового порошка 2 в корпусе начинают совершать колебательное движение одни относительно других и за"готовки 4, плотность порошка от воздействия колебаний увеличивается,т,е, количество частичек порошка вединице объема возрастает, следовательно, возрастает и количество соприкосновений колеблющихся частичекпорошка 2 с заготовкой 4,Вследствие того, что корпус 2 име-.ет цилиндрическую форму, а верхняяторцовая поверхность поршня 8, являющаяся частью его днища, идентична 5 О 5 20 25 поверхности корпуса 1 и смещена относительно оси корпуса 1, при включении электромагнитной катушки 11 порошок 2 в корпусе 1 совершает не только колебательные движения, но и...
Регенеративный нагревательный колодец
Номер патента: 1211317
Опубликовано: 15.02.1986
Авторы: Аджигитов, Бойко, Карпенко, Кригульский, Романчук, Троценко
МПК: C21D 9/70
Метки: колодец, нагревательный, регенеративный
...колодца, представлены в табл.1. При отношении высоты канала в узкой части к высоте наднасадочного канала воздушного регенератора менее 0,4 значительно возрастает гаэодинамическое сопротивление канала как при поступлении воздуха для смешивания с газом, так и при отводе продуктов сгорания. Это влечет эа собой недостаточное перемешивание воздуха с топливом, низкое качество сжигания топлива, снижение температуры в камере нагрева и, соответственно, дополнительный расход топлива и снижение производительности колодца.1211317 При значениях угла раскрытия плавно расширяющегося канала более 45снижается скорость воздушного потока З 5 за счет отрыва его от стен каналаи образования циркуляционных потоков,что вызывает ухудшение смешения...
Устройство для магнитной обработки сердечника статора электрической машины
Номер патента: 1213073
Опубликовано: 23.02.1986
Автор: Доронин
Метки: магнитной, сердечника, статора, электрической
...противополож.ных концах стержней после помещения последних в пазы сердечника статора.Токопроводящие стержни соединены с источником переменного тока по схеме электрической цепи электрической машины. Например, для ТМО сердечника статора четырехполюсной трехфазной электрической машины, у которой обмотка выполнена однослойной концентрической двухплоскостной с соединением фаз в звезду, , а количество пазов статора равно двадцати четырем, токопроводящие стержни соединены в шесть катушечных групп, состоящих иэ четырех расположенных попарно и соединенных последовательно - согласно стерж ней, т.е. так, что направление тока 1 ЗОЗ 2в стержнях пары относительно другдруга одинаковое, а относительнодругой пары этой же группы противоположное, что...
Состав соляной ванны для нагрева под закалку изделий из быстрорежущей стали
Номер патента: 1213074
Опубликовано: 23.02.1986
Авторы: Банатов, Доблер, Кандаловский
МПК: C21D 1/46
Метки: быстрорежущей, ванны, закалку, нагрева, соляной, состав, стали
...в таблице. Содержание компонентов, мас.% Подготовку составак работе производят следующим образом.Готовят смесь фтористого магния,оксида кремния и хлористого бария,смесь плавят и поднимают температурудо 1230 С, затем производят термическую обработку изделий,Обезуглероживающую активность,ванны определяют при 1220-1240"Сметодом фольги с помощью образцов,ленты из стали,13 Х с содержаниемуглерода 1,4% и на остроугольныхобразцах из стали Р 6 М 5 после обработки при 1230 С, После нагрева образ 1307 42цов ленты в составах 1-6 прио1230 С в течение 1 мин содержание углерода в них составляет 0,89;1, 17; 1, 29; 1, 28; 1,28 и 1, 17% со-ответственно.Обезуглероженный слой на остроугольных образцах, обработанных всоставах 3-5 отсутствует, обработанные...
Стеклопокрытие для защиты сталей от окисления
Номер патента: 1213075
Опубликовано: 23.02.1986
Авторы: Атланова, Крылова, Панова, Рожкова
МПК: C21D 1/70
Метки: защиты, окисления, сталей, стеклопокрытие
...21) 10; глина 6;А 1 Оз 3 ется водой)24 То же То же Н 5 ВОэ 85; натрийборосиликатное стекло (состава,мас.Е: НаО 15; В 062;81023) 8; А 1054 Те же 24 НВО 590; натрийборосиликатное стекло (состава,мас,7: НаО 14,5; ВО63,5; 81022) 5; глина 4;А 1 г. Оз 1. Составитель С. Белобокова Техред Т, Дубинчак Корректор Т. Колб Редактор Н. Яцола Заказ 753/38 Тираж 552 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 12Изобретение относится к покрытиям, предназначенным для защиты отокисления металлов при нагреве впроцессе термообработки на воздухев машиностроительной и металлургической отраслях промышленности,Цель изобретения -...
Способ термической обработки литых штамповых сталей
Номер патента: 1213076
Опубликовано: 23.02.1986
Авторы: Брон, Левитес, Шермазан
Метки: литых, сталей, термической, штамповых
...150 Ип. 1150 2 1000 2 емого 755 2 755 10 55 По предлагаемому способу производят нагрев литых заготовок из штамповой стали до температуры,о лежащей ниже точки Ас 1 на 50-60 С, выдерживают при этой температуре в течение 8-10 ч, затем продолжают нагрев до температуры, лежащей выше точки Ас 5 на 200-230 С, выдерживают при этой температуре до завершения аустенизации (порядка 2 ч,в зависимости от величины заготовки) и охлаждают любым известным способом, предпочтительно на воздухе до комнатной температуры, Укаэанный цикл обработки после охлаждения повторяют еще один раз. 213076 2В результате проведенной термической обработки измельчается зерно,улучшается строение излома, повышается пластичностьи.,ударная вязкость.Термообработка по известному...
Колпаковая электропечь для отжига металла
Номер патента: 1213077
Опубликовано: 23.02.1986
Авторы: Васильев, Головин, Клышникова, Тихомиров, Трахтенгерц
МПК: C21D 9/673
Метки: колпаковая, металла, отжига, электропечь
...через трубопровод 11.Побудитель циркуляции выполнен ввиде цилиндрической трубы 12, в верхней части которой по периметру выполнены отверстия 13, суммарная площадькоторых обеспечивает проход расчетного количества газа к смесителю 14 . Навходе в конфузор 15 установлено сопло 16 с трубопроводом 17 подачи газа,Колпаковая электропечь работаетследующим образом. 13077На плиту устанавливается садкаметалла (рулоны ленты, бунты проволоки) и закрывается муфелем и колпаком, Через трубопровод подачи газаи сопло подается компремированныйгаз и производится продувка печи втечение 1 ч, после чего включаютсянагреватели колпака и тумбы. Струягаза, выходя из сопла с большой 10 скоростью, направляется через конфузор в смеситель, создавая разрежениеперед...
