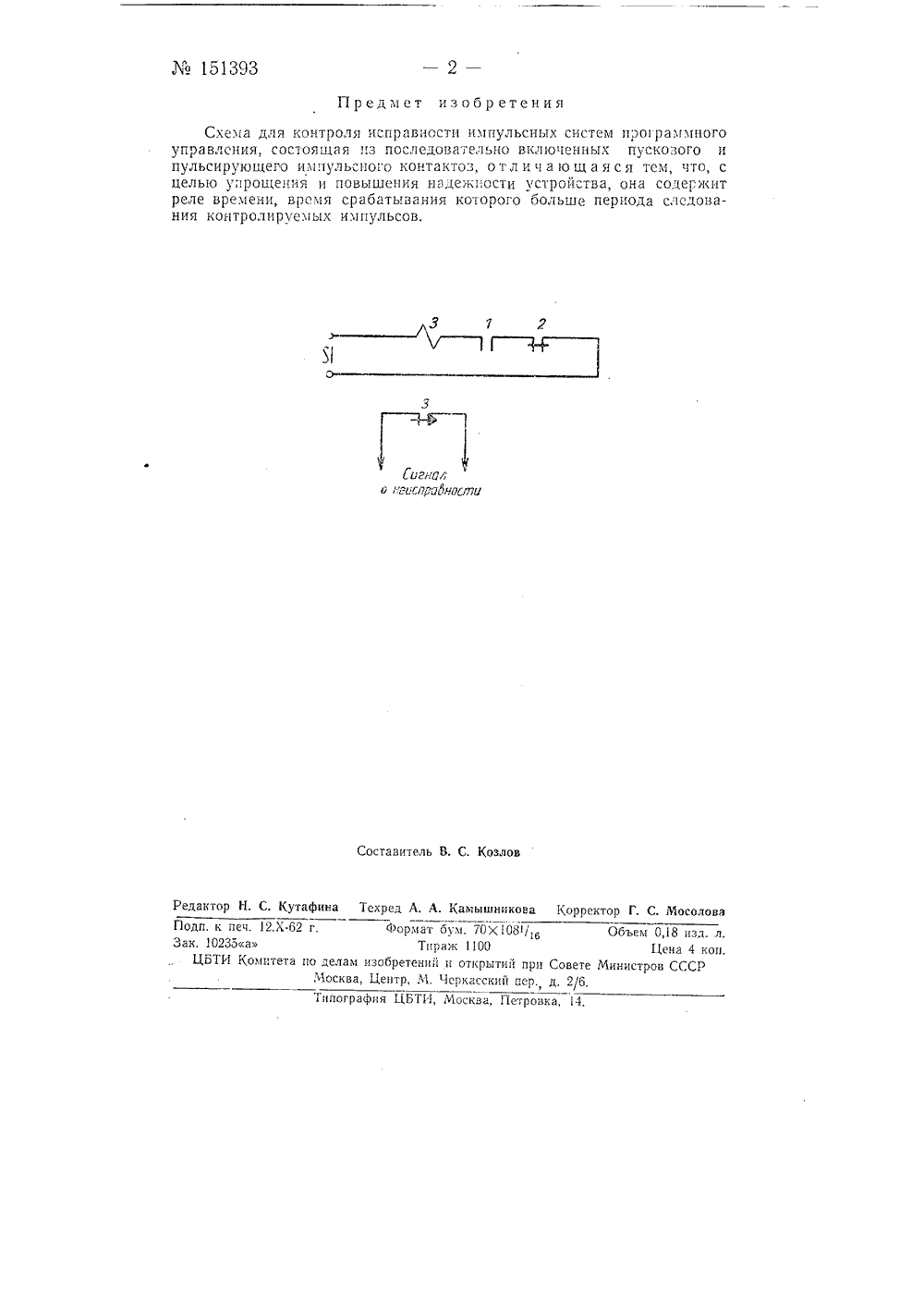

Схема для контроля исправности импульсных систем программного управления

Номер патента: 1037194

Опубликовано: 23.08.1983

Авторы: Витлин, Гурылев, Лопухин, Назарьян, Шумилин

МПК: G01R 31/311, G06T 7/60

Метки: большой, интегральной, периодической, структуры, схемы

...к четвертому входу смесителя видеосигналов, анализатор, первый второй и третий входы которого подключены соответственно к восьмому выходу блока управления, четвертому выходу синхронизирующего генератора и второму выходу третьего мультиплексора, блок отображения информации, первый, второй и третий входы которого подключены соответственно к девятому выходу блока управления, пятому выходу синхронизирующего генератора и выходу анализатора, блок задания полей расположения элементов большой интегральной схемы, первый и второй вход которого подключены соответственно к десятому выходу блока управления и шестому выходу синхрониэирующего генератора, введены блок задания контуров элементов большой интегральной схемы, блок задания полей дефектных...

Номер патента: 1034013

Опубликовано: 07.08.1983

Авторы: Ведин, Загурский

МПК: G04F 10/04

Метки: временных, импульсов, интервалов, многоканальное, непериодических, последовательностях

...канала, записываемые.в блоке 4 импульсами 13.УстройствО имеет два режима работы: 1 Измерениефф и фИндикацияф,которые разделЕны во времени. Возмо ржен также полный останов работы устройства. В этом случае на всех выходах блока 5 нулевые коды, шины 1 .блока 4 и работа формирователя б адресазаблокированы сигналом со второгои третьего выходов блока 5; а сумматор-вычислитель 8 заблокирован по пер.вому входу сигналом с первого выхода блока 5, аналогичным сигналу 10(не показан на фиг. 2),Устройство работает следующим образом.В режиме ффИэмерение 1 в исходномсостоянйи (до момента ТН на фиг. 2)иа выходах блока 5 управления и формирователя б - нулевые коды, генератор 2 непрерывно формирует последовательности сигналов 14. Первая иэ...

Номер патента: 519680

Опубликовано: 30.06.1976

Авторы: Забубенов, Кутовой, Ярошенко

МПК: G04F 10/04

Метки: временных, импульсов, интервалов, многоканального, непериодических, последовательностях

...которых являются входами устройства, а выходы непосредственно и через переключатель соединены с входами запоминающего устройства и регистра адреса, к входу которого через переключатель подключен формирователь адреса, генератор эталонной частоты, соединенный через переключатель с регистром-счетчиком, связанным с запоминающим устройством и элементом ИЛИ, и цифровой индикатор 11. Целью изобретения является упрощеустройства,Это достигается тем, что предлагаемое устройство снабжено последовательно соединенными элементом совпадения, триггером разрешения, сумматором и регистром накопителя,а также формирователем номера интервала исчетчиком признака канала, входы которогосоединены с выходами регистра адреса и запоминающего устройства, выход...

Номер патента: 197014

Опубликовано: 01.01.1967

Автор: Бондаренко

МПК: H01H 47/18

Метки: времени, задержки, реле, срабатывания

...направлении пропорциональны времени 25 непрерывного протекания тока в обмотке исследуемого реле, а отклонение луча, соответствующее моменту срабатывания, пропорционально времени срабатывания исследуемого реле.После срабатыванияБ. Тюрин . Крылов Заказ 23959 Тираж 53 о ПодписноеЦНИИПИ Когпнтста по делам изобретений и открытий прп Совете Министров СССР Москва, Центр, пр. Серова, д. 4 ипографип, пр. Сапунова,статочное для возврата в исходное положение подвижных частей реле. Это осуществляется известными средствами, например с помощью импульсного реле, кратковременно шуптирующего своими контакгами обмотку исследуемого реле. При этом срабатывает блок синхронизации, и напряжение на выходе генератора вертикальной развертки падает до...

Номер патента: 1710983

Опубликовано: 07.02.1992

Авторы: Ветлужских, Оборин, Чижов

МПК: F42D 1/00

Метки: временного, диапазона, пиротехнического, реле, срабатывания

...ДШ, крепление к входному отрезкуДШ средства для его инициирования,взрывание и фиксирование времени сра"батывания РП, к концам входного и выходного отрезков ДШ присоединяют петлю ДЫ длиной, равной произведениюскорости детонации ДШ на один изпределов диапазона времени срабатыва-.ния РП, а к выходному отрезку. Ф вна"кладку против направления детонационной волны со стороны РП присоединяют дополнительный отрезок ДШ, приэтом фиксирование времени срабатыва-ния РП производят по состоянию допол"нительного отрезка ДШ.На чертеже показана схема сборкииспытания пиротехнического реле, поясняющая предлагаемый способ,К, пиротехническому реле 1 подсоединяют входной отрезок ДШ 2 и выходной отрезок ДШ 3.: К входному отрезкуДШ крепят средство 1 для...
