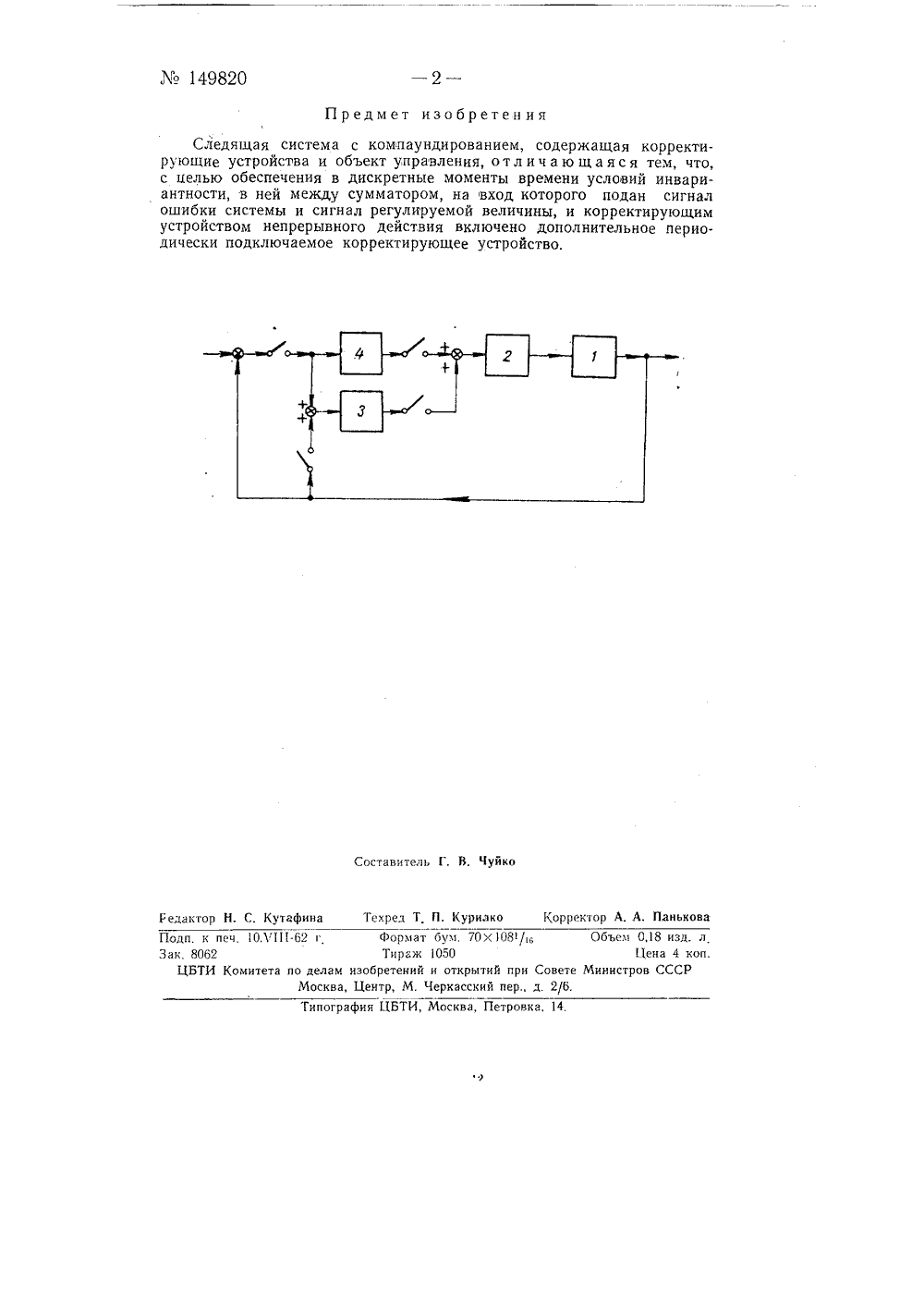

Следящая система с компаундированием

Номер патента: 544154

Опубликовано: 25.01.1977

Автор: Ключко

МПК: H03M 13/51

Метки: декодирующее, дискретной, информации, передачи, системы

...датчика 4 комбинаций и блока 5 кодирования. Результат сравнения с выхода сумматора 6 по модулю два поступает на вход схемы запрета 2, на запрещающий вход которой подается последовательность, записанная в накопителе 1 стираний, чем обеспечивается запрещение выдачи результата сравнения для ненадежных элементов проверяемой комбинации. Если при сравнении надежных элементов произойдет хотя бы одно несовпадение, то сигнал поступит на управляющий вход первого ключа 3 и закроет60 его. Это соответствует случаю, когда принятая комбинация не оказалась отождествленной с генерируемой в данный момент комбинацией (и, М ) - кода. При этом устройство переходит к новому циклу проверки, для чего ключ 3 устанавливается в исходное (открытое) состояние и...

Номер патента: 177690

Опубликовано: 01.01.1966

МПК: G05B 11/36, G06G 7/18

Метки: дискретных, дифференцирующее, производной, системах

...способ дифференцирования, заключающийся в том, что инерционная составляющая заменяется чистым запаздыванием, а операция дифференцирования - вычитанием интегралов на двух смежных и равных по длительности интервалах регистрируемого процесса.Проводя в дальнейшем экстраполяцию получаемого результата на величину выбранного запаздывания (интервала регулирования), с устройства получают сигнал, пропорциональный только производной входного,Для дискретных систем или систем с большой длительностью процесса интегрирование и дальнейшую обработку сигнала можно осуществить на предлагаемом устройстве,Конструктивно устройство отличается тем, что преобразующее устройство подключено ющее устройство П через элект-1, 2 и 3, 4 подключается к счетьсов...

Номер патента: 1415470

Опубликовано: 07.08.1988

Авторы: Кацнельсон, Петкевич, Федосеня, Шерайзин, Шпильман

МПК: H04N 9/64

Метки: sekam, декодера, коррекции, сигнала, системы, цветоразностного

...(фиг, 2 б) выделяются шумы и двухполярные импульсы, со 35 ответствующие цветовым переходам. На выходе блока 2 вычисления модуля (фиг.-2 в) формируется однополярный сигнал, которые после укорачиваюшейцепи 3, выполненной в виде диффереыцируюшей КС-цепочки, фиксируется снизу в блоке 4 и поступает на вход компаратора 5, на выходе которого формируются прямоугольные импульсы (фиг. 2 г), управляющие блоком 8 выборки-хранения, В частном случае блок 8 может быть выполнен в виде ключа и накопительного конденсатора.Входной цветоразностный сигнал поступает на вход блока 8 через блок 750 задержки, компенсируюший задерку обработки сигнала в канале управления и в ФНЧ 1 О, Сигнал на выходе блока 8 (фиг. 2 д) имеет крутые переходы, однако...

Номер патента: 596996

Опубликовано: 05.03.1978

Авторы: Иванов, Малков

МПК: G08C 15/06

Метки: приемное, системы, телемеханики

...кода, описываюшего состояние входов 37 атого периферийного устройства 1. Прием этого сообщения блоком первичной обработки вызывает появление соответствующего сигнала на его выходе 26, пере вод вединичное состояние соответствуюшего индикатора в регистре 8 и запуск блока 7 управления, после чего блоком перви щой обработки через блок 6 сопряжения в линию 3 связи генерируется "единяпый "коц, вызывающий повторную передачу сообщения от того же периферийного устройства 1. При совпадении первого и второго сообщения блоком первичной обработки на выходе 26формируется повторный сигнал, вызываюшийиндикацию возникшей ситуации блоком 9оконечного преобразования уже описаннымвыше образом,Если в тот момент, когда оперяторомосушествляется прием...
