Даудрих

Номер патента: 1707239

Опубликовано: 23.01.1992

Авторы: Гольдштейн, Даудрих, Конради

МПК: F04B 51/00

Метки: диагностики, насосных, установок, штанговых

...и анализ ее параметров; при этом сначала снимают ваттметрограмму эталонной штанговой установки и для нее определяют диагностический коэффициент - отношение нулевой и первой гармоник мощности (Со/С 1)э. При диагностике1707239 Испра 8 а Иеисп,осла Составитель С.АнисимовРедактор Т,Куркова Техред М.Моргентал Корректор Н.Ревская Заказ 249 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб,4/5Производственно-изд, тельский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 конкретной штанговой установки по снятой ваттметрограмме определяют С, и С 1 и затем сравнивают (Со/С 1) с (Со/С 1)э. Исправной считается штанговая насосная установка, удовлетворяющая условию 5(СО/С 1)...

Номер патента: 1558776

Опубликовано: 23.04.1990

Авторы: Бибиков, Даудрих, Кудрявцев, Харитонов

МПК: B65B 35/30, B65B 5/10

Метки: направлениям, нескольким, потока, распределения, штучных

...надвигаются на конец качающегося флажка 10 и отклоняют его, пока он не займет положение на уровне поверхности скольжения изделий. Одновременно с поворотом флажка тяга 27 поворачивает опорный рычаг 25 и его ролик 26 находит на профилированную пластину 28, удерживая полку 3 формирователя, а собачка 12, находясь в зацеплении с храповым колесом 8, поворачивает его вместе с толкателями 14 и диском 30 на тот же угол, при этом фиксирующий ролик 32, войдя в одно из углублений 31 диска 30, фиксирует положение всех элементов, жестко смонтированных на оси 9, При повороте на заданный угол ролик 15 одного из толкателей 14, наталкиваясь на подпружиненный копир 21, поворачивает его на угол, достаточный для того, чтобы палец 23 рычага 16 вышел из...

Номер патента: 1423457

Опубликовано: 15.09.1988

Авторы: Бибиков, Даудрих, Харитонов

МПК: B65B 35/40

Метки: подачи, штучных

...15переводных механизмов и опорнымипланками 14, На направляющих 2смонтиронаны датчики 20 наличия иэделий в каждом сформированном ряду.Карезка 8 перемещается в горизон 55тальных направляющих 7 посредствомпривода 21,Устройстно работает следующим образом. С подающего транспортера 1 иэделия подаются на гребенчатые направляющие 2, при этом срабатывает датчик 3, включается муфта 11 принода 10 и гребенчатый захват 5 переносит изделия 4 (дне буханки хлеба) на первый ряд первой позиции направляющих 12. При повторном срабатывании датчика 3 гребенчатый захват 5 переносит изделия иэ первого ряда первой позиции направляющих 12 во второй, а в первом ряду располагаются вновь поданные изделия. Цикл повторяется до заполнения всех рядов первой позиции...

Номер патента: 1409185

Опубликовано: 15.07.1988

Авторы: Болдырев, Даудрих, Масленко, Харитонов

МПК: A21B 3/16

Метки: смазки, форм, хлебопекарных

...в частности к хлебо- пекарной отрасли, и предназначено для смазки форм при выпечке формово 5 го хлеба.Цель изобретения - снижение расхода масла путем оптимального распределения масла по поверхности формы.На чертеже схематично изображено устройство, поперечный разрезУстройство для смазки хлебопекарных форм содержит кожух 1, трубчатый корпус 2 с форсунками 3. На кожухе 1 закреплен поршневой насос 4 подачи 15 1масла, соединенный трубопроводами с емкостью и трубчатым корпусом 2. Устройство снабаено приводным валом 5 с кулачками 6 и 7, качающимися толкателями 8 и 9, один иэ оторых жестко 20 связан с трубчатым корпусом 2, а другой через промежуточный рычаг 10 - со штоком поршневого насоса 4.Устройство работает следующим образом,При...

Номер патента: 1345057

Опубликовано: 15.10.1987

Авторы: Даудрих, Харитонов

МПК: G01F 1/10, G01F 1/82

Метки: массовый, расходомер

...поддавлением через патрубок 4 (фиг, 1)и попадает на лопатки крыльчатки 1,которая принудительно вращается при 30водным двигателем через вал 2, Таккак компонент приводится к лопаткамкрыльчатки через изогнутый входнойпатрубок в строго определенном месте, то и выбрасывается с лопатоктангенциально к окружности крыльчатки в небольшом секторе и попадаетна чувствительный элемент 8, выполненный в виде сектора с лопаткойплавноизогнутой перпендикулярно плоскости вращения крыльчатки (фиг, 2и 3). Поступающий на чувствительныйэлемент с постоянной скоростью измеряемый компонент воздействует на него с силой45 где Р - сила, действующая на чувствительный элемент; С - массовый расход;Ч - скорость струи поступающегокомпонента,Для того, чтобы заменить...

Номер патента: 1258463

Опубликовано: 23.09.1986

Авторы: Даудрих, Долгий

МПК: B01D 45/14

Метки: воздуха, отделения, пищевых, продуктов, пылевидных

...пластинами 2,установленными на расстоянии однаот другой, конус 3, корпус 4 с выходным 5, входным 6 и разгрузочным7 патрубками. Корпус разделен накамеру 8 подвода запыленного воздуха, камеру 9 пылевого концентратаи камеру 10 отвода очищенного воздуха. В камере 8 расположен ротор 1,в камере 9 в . вентилятор 11, к камере 10 присоединен осевой выходнойпатрубок 5. Конус 3 по периметрубольшего основания, обращенного кпатрубку 5, закреплен на внутреннейповерхности ротора у входа в пылевой ВентиЛятор.Устройство работает следующимобразом.Входящий в патрубок 6 запыленныйвоздух увлекается пластинами 2 вращающегося ротора 1, раскручиваетсядо окружной скорости ротора и проходит в центральную зону. При движении к центру вращающийся воздухиспытывает...

Номер патента: 1194355

Опубликовано: 30.11.1985

Авторы: Болдырев, Даудрих, Каралаш, Масленко, Харитонов

МПК: A21C 15/00

Метки: крошку, переработки, сухарную, хлеба

...упрощение конструкции и повышение эффективности сушки.Предлагаемое устройство (по сравнению с известными) занимает меньшую производственную площадь, просто конструктивно, улучшает качество измельчения и сушки сухарной крошки.На чертеже изображено предлагаемое устройство. Устройство для переработки хлеба в сухар. ную крошку содержит измельчитель фрез 1 в виде набора тонких, например деревообрабатывающих, приспособление для перемещения крошки, включающее вентилятор 2 транспортировки сырой крошки, вентилятор 3 транспортировки сухой крошки, сушилку 4, выполненную.в виде теплоизолированной вертикальной колонки, высоко- напорный вентилятор 5 для подачи сухого воздуха, приемный бункер 6 для хранения готовой сухарной крошки. Измельчитель хлеба,...

Номер патента: 1194349

Опубликовано: 30.11.1985

Авторы: Болдырев, Даудрих, Каралаш, Масленко, Харитонов, Эккерт

МПК: A21B 3/16

Метки: автоматической, смазки, форм, хлебопекарных

...поршневой насос 8 подачи масла к форсункам. Кожух 9 ограничивает объем между форсунками и рядом форм 10 люльки, обеспечивает сбор стекающего масла в желоб 11 и отсос масляного аэрозоля через патрубок 12. Крышка 13 предназначена для ограничения объема, из которого производится отсос масляного аэрозоля после окончания смазки.Устройство работает следующим образом.При подходе люльки с рядом форм 10 к устройству через рычаг 7 взводятся пружины 6 привода. Одновременно насос 8 набирает из бака (не показан) дозу масла, а трубчатый корпус звездочкой 5 разворачивается в положение форсунками вверх. При подходе люльки на позицию смазки рычаг 7 освобождается и пружинный привод через цепную передачу возвращает корпус со стабильной скоростью в...

Номер патента: 1013209

Опубликовано: 23.04.1983

Авторы: Даудрих, Кудрявцев, Панкратов, Чирков

МПК: B23Q 17/02

Метки: делительное

...дели е,ьцс улрцйстп, ирс),ц,ьый разрез; а фиг. 2 и 5 развсртки сн)кццй иоиерхости улрцйстБ; Б различныс моменты его )и ) 03с р(х к а х 1 и ц к 3 3 1 и ь и Р 1 р а ВГ (.151 1 с)смси(.3151 ,13 1 а Йоыкц,ьсв х сскнОБ;Г 1 я ц,10 ГО пикса,(хс 1351) .,1 слительцс устройство имеет Осоваие, БЬН)ЛИСОС Б ;С КОР с(.БМОЦИЛИ,- ра, нстцяцего из крыикии скрепленого с исй цилиндрического сгакаа 2 с иере- ОрцдкОЙ 3, тори)1 ь."и 3 Оь 5 ми 4 и иара- ВГ 51)1 и м 1аз 1) и О.сс рсз иересрц;кх 3 проходит толкасг ь , Б ы и ц.1(. и ь иБ и д(. и 1 т 0 к а и с В м )- пили дра, иричсма оди)м сО конце за.1 сГС шрисиь 7, а Р,цвгох коце с помоью у Орных Подаиикр 8 и рывки 9 35 крсГеи илаиайба 10, Гцрсц кцторои имеет зубчатый венец 11 с пилообразными зуоьями...

Номер патента: 748510

Опубликовано: 15.07.1980

Авторы: Даудрих, Панкратов

МПК: G11C 23/00

Метки: запоминающее

...впневмокамеру б подается через отверстие 24. После предварительной установки планшайбы в требуеЬюм угловомположенйи ее окончательная прецизионная фиксация осуществляетсяс по- МощЬЮ МНОГОЗубЫХ ПОЛумуфт 2 И 3,Устрбйство работает следующим образом.Предварительно набирается программа углов поворота планшайбы 3, длячего требуемые стопсы 10 выдвигаются в рабочее положение. Включаетсяпривод поворота 8, который поворачивает планшайбу 3, подвижную зубчатую полумуфту 5, пневмокамеру б и плат- форму 7 с закреплейнымй,на ней эле-. ментами узла считывания и остайова До тех пор пока собачка 12 своимзубом 22 не зацепится с пилообразным скосом 21 стопса 10. При этом собачка отклоняется от исходного положения и другим своим концом взаимодействует с...

Номер патента: 738827

Опубликовано: 05.06.1980

Авторы: Даудрих, Панкратов

МПК: B23Q 3/155

Метки: доворота, механизм, шпинделя

...выхода ролика из мертвой зоны ку- , 15лачка при довороте шпинделя и не требует специального для этого устройст ва.На фи г,1 и зо бражен ме хани змдоворота шпиндеЛя; на фиг. 2 - то щоже, вид слева.Механизм содержит кулачок 1,смонтированный на шпинделе 2 станкаи кронштейн 3, прикрепленный к наружному корпусу шпиндельной бабки 4, накотором расположены гидроцилиндр 5,ось 6, пружина 7 и упор 8, Цилиндр5 содержит шток-толкатель 9, имеющийлыску 10, которая образует зазормежду упором 8 и шток-толкател 6 м,и пружину 11 возврата, На конце шток- ЗОтолкателя 9 закреплен"ролик 12. Дляобеспечения балансировки кулачоквыполнен в виде двух одинаковых частей развернутых одна относительнодругой на 180 ф, одна иэ которЫХ рабочая, а другая крепит кулачок...

Номер патента: 706232

Опубликовано: 30.12.1979

Авторы: Даудрих, Панкратов, Шлык

МПК: B23Q 17/02

Метки: делительное

...поджимается пружиной 25 к корпусу алектромагнита 11 управления так, что ее эуб 20может зацепляться с выдвинутыми в рабочее положение упорами, а заслонка 21образует зазор с выпхлопным соплом 24,обеспечивая выход воздуха иэ выпускнойполости двигателя в атмосферу, Программа углов поворота планшайбы 3 задаетсяс помощью настраиваемых упоров 10,длячего требуемые упоры выдвигаются в пазах гребенки 9 в рабочее положение,Кольцо 8 сброса предназначено для возврата выдвинутых упоров 10 в исходноеположени е,Делнтельное устройство работает следукнцим образом,С помощью настраиваемых упоров 10набирается программа углов поворота планшайбы 3. При подаче воздуха в ротационный двигатель 13 вращается ротор 14 с25шестерней 15, вращая сателлит 18,...

Номер патента: 637234

Опубликовано: 15.12.1978

Авторы: Даудрих, Лухманов, Мартынов, Панкратов, Петров

МПК: B23Q 3/155

Метки: автоматической, автооператор, инструмента, смены

...с другой кана ным регулируемым дросселНаличие демпфера позволяет получить регулируемую и стабильную скорость вращения вала рычага смены инструмента в пределах всего угла поворота в любом направлении.На фиг. 1 изображен механизм поворота двуплечего рычага смены инструмента, разрез по оси вада; на фиг. 2 - разрез А-А на фиг. 1.Механизм поворота содержит корпус 1, в котором расположены моментный пневмоцилиндр 2 и демпфер в виде моментного гидроцилиндра 3, лопасти 4 и 5 кото рых закреплены на врашаюшемся в подшипниках 6 валу 7, несущем двуплечий рычаг смены инструмента 8. Полости моментного гидроцилиндра 3 заполнены рабочей жидкостью и разделяются перегородкой 9, в которую встроен дроссель 10.Механизм поворота работает следующим образом.При...

Номер патента: 614931

Опубликовано: 15.07.1978

Авторы: Даудрих, Кудрявцев, Мартынов, Чирков

МПК: B23Q 17/02

Метки: поворотно-делительное

...винтом 20 лляизменения величины хода штока-рейки 21.Цикл работы начинается с подачи воздуха в левую часть цилиндра 19. При этомв начале хода поршня диск 11 вырезом 12за поперечный стержень 18 приподнимаетфиксирующую собачку 17, которая выходитиз зацепления с зубьями делительного диска 4.Одновременна ведущая собачка 16 свободно проскальзывает по зубьям делитель,ного диска 4 на угол, заданный положениемрегулировочного вннта 20.Поворотно-лелительное устройство работает следующим образом,При подводе воздуха к правой частицилиндра 19 поршень начинает перемегцеиие влево, одновременно ведугцая собачка 16запалает в ближайшую, впадину межлу зубьями лелительного диска 4 и последний, вра.щаясь, поворачивает вал и обрабатываемую,деталь на...

Номер патента: 614179

Опубликовано: 05.07.1978

Автор: Даудрих

МПК: F16L 1/028

Метки: большой, закрытой, прокладки, протяженности, трубопровода

...4 с использованием трубопровода меньшего диаметра в качестве направляющей этого дополнительного трубопровода и тоннеля для проводки к нему тягового каната силовой установки. После стыковки трубопроводов большего диаметра трубопровод меньшего диаметра удаляют, а дополнительный трубопровод Относительно трубопровода меньшего диаметра при встречном продавливании располагают со смещением, одинаковым по величине и направлению со смещением относительно него трубопровода большего диаметра.В соответствии с изложеннымспособомработу осуществляют следующим образом,У края грунтового массива, обычно д роги, отрывают котлован, куда устанавливают силовую установку и опускают пощтуч но трубы трубопровода большего диаметра, который образуется иэ...

Номер патента: 601122

Опубликовано: 05.04.1978

Авторы: Даудрих, Казанцев, Мартынов, Петров, Чирков

МПК: B23Q 3/155

Метки: автоматической, инструмента, смены

...устройство, впд спереди; на фнг. 2 - узел 1 фиг.1 в положении смены инструмента.Предлагаемое устройство содержит инструментальный магазин 1, установленный прн помощи кронштейна 2 на вертикальной оси 3, закрепленной на колонне станка. Инструментальный магазин установлен на вертикальной оси 4.Магазин снабжен каретками 5 с подпрунсиненными роликовыми захватами б, каждый из которых взаимодействует с кольцевой проточкой, вьгполненнной по наружной поверхности оправки 7. Каретки вьгполнены перемещающимггся по вертикальным направляющим 8 и снабжены штифтамгг 9, взаимодействуюьцимн с пазом толкателя 10 поршневого при,вода 11. В исходном положении одна нз кареток находится в верхнем положении.Для смены инструмента кронштейн,при помощи пнвьмоп;...

Номер патента: 599831

Опубликовано: 30.03.1978

Авторы: Болдырев, Волкова, Даудрих, Трунова, Туляков

МПК: B01J 1/00

Метки: анализов, проведения, реактор, химических

...в сечсццц с выступом 3 по осц, между которыми в спсццал - цом углублении 4 зажата капсула с исследуемым вецеством, крышку 5 ц основание б камеры, имеющей штуцсры 7 лля ввода охлаклаю 1 цей жцлОсти ц 1 цтмцсры 8 лля сс вывола; цецтрцрующую вставку 9, шпильки 10, 11. 12, одна цз которых (11) является токоцолволящей к верхнему электролу, а другая (12) к циннему; зажцмцос устройство 13 лля герметизации камеры; штуцер 14 полвода газа ц штуцер 15 отвола газа, пружины 16.Работает реактор следующим образом.Прн цсслсловацци проба помсп 1 астся г капсулу, прсЛставляющую сооой графцтовый стакан 1 цк с прООкоц, когорая зажимастся .1 скЛ лцм я э;1 сктро ча.1 и 1 и . 11 соб холим а я сила сжатия к 1 пс 1,11 Оосспсцвастся цркцноц 10 ц Ох,1 ажла 101...

Номер патента: 585041

Опубликовано: 25.12.1977

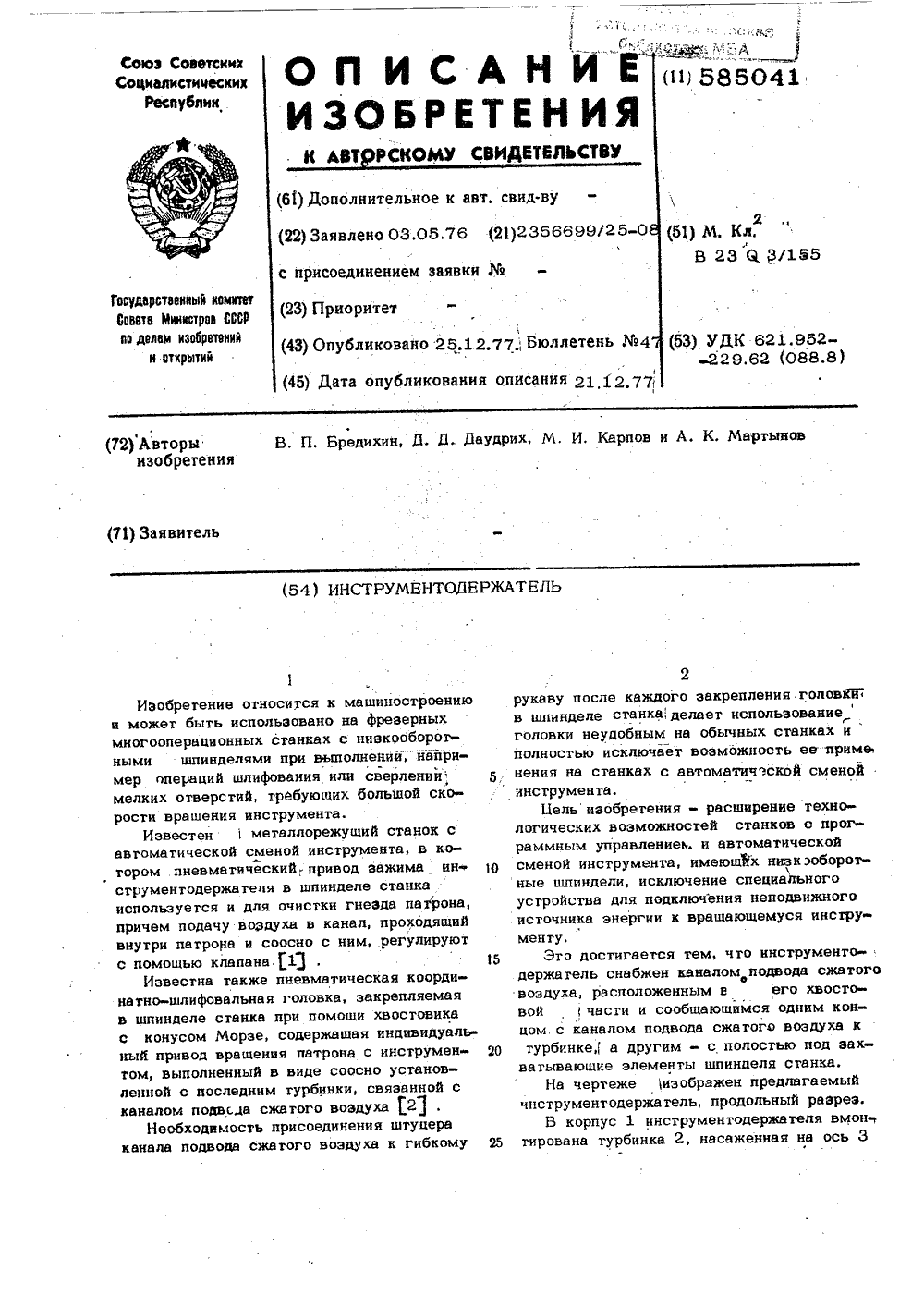

Авторы: Бредихин, Даудрих, Карпов, Мартынов

МПК: B23Q 3/155

Метки: инструментодержатель

...одним концом, с каналом подвода сжатого воздуха к 20 турбинке,( а другим - с полостью под захватывающие элементы шпинделя станка.На чертеже изображен предлагаемыйчнструментодержатель, продольный раэреэ,В корпус 1 инструментодержателя вмон. 25 тирована турбинка 2, насаженная на ось 3патрона 4, Она опираегся на радиально- упорные подшипники 5 и 6, один из когорых установлен в крышке 7, а другой в корпусе 1 инсгрументодержагеля. Крышка 7 имеет отверстия 8 для выпуска отработанного воздуха, Инструменгодержатель имеет канал 9 для подвода сжатого воздуха через сопла-каналы 10 направляющего аппарата 11 к лопаткам турбинки 2. Осевой зазор в подшипниках выбирается винтом 12 и прокладками 13, Коническая: кольцевая проточка 14 и внутренняя полость...

Номер патента: 578403

Опубликовано: 30.10.1977

Авторы: Белоусов, Даудрих, Копалин, Латанов, Устюжанин

МПК: E02F 5/18

Метки: бестраншейной, подачи, прокладке, труб

...скоба 12.Устройство содержит трубопроводы 13 рабочей жидкости с регулирующим вентилем 14, поворотные кронштейны 15 н 16, концевой выключатель 17 ц стопорный механизм 18.Работает устройство следующим образом.Прц включении гцдронасоса 3 рабочая жидкость через пдрораспрсделитель 4 подается по трубопроводам 13 в полость силового цилиндра 2 под поршень. Прц этом каретка 1 фиксирована на раме стопорнымц механизмами 18, входящими в образованные на ней карманы, а штоки силовых цилндров, выдвигаясь, перемещают нажцмную плиту 11 ц прокладываемую трубу до взаимодействия скобы 12 с зажимом 10.После этого тягой 9 цз-под рычага 6 убирают стойку 8, и груз перемещает рычаг 6 в нижнее положение, переключая подачу жидкости в полость цилиндров над...

Номер патента: 562390

Опубликовано: 25.06.1977

Авторы: Даудрих, Казанцев, Петров, Рец

МПК: B23C 5/26

Метки: инструментодержателя, крепления, станка, шпинделе

...Втулка удерживается от перемещения силами трения пружины 9 о стенки шпинделя и в начале перемещения тяги остается на месте. Под 10 действием конической части тяги 2 шарикиб, установленные по окружности в радиальных отверстиях втулки, перемещаются от центра. После соприкосновения конических поверхностей тяги и втулки шарики оказы ваются выдвинутыми и подготовленными длязажима. В момент упора шариков в поверхность обратного конуса кольцевой выточки происходит зажим инструментодерж 1 ателя 10.Зазор между втулкой и обратным конусом 20 кольцевой выточки способствует самоустановке шариков, обеспечивая тем самым их равномерное нагружение.Отжим инструментодержателя происходигпри перемещении тяги 2 вниз. Благодаря си лам трения между пружиной...

Номер патента: 513968

Опубликовано: 15.05.1976

Авторы: Даудрих, Кашкин, Ляпунов, Мазалова, Трахтенберг

МПК: C07C 69/62

Метки: акриловых, метакриловых, полифторированных, спиртов, эфиров

...массы доводят до комнатной, при этом фреон полнсстью удаляется.После удаления фреона к реакционной массе добавляют равный объем воды, содержимое перемешивают в течение 2 - 3 мин и после расслоения отделяют органический слой, Операцию промывки водой повторяют 2 - 3 раза. При промывках из реакционной массы удаляются хлористый калий, акрилат калия, избыток щелочи, если таковой имеется. Органическая фаза после промывки водой и сушки над СаС 1. содержит по данным Г)КХ 98,5% (80 г) 1,1-дигидроперфторгептилакрилата и 1,5% непрореагировавшего спирта, Выход 97,5%.П р и м е р 2. Реакцию проводят как и в примере 1, во фреоне. Из 50 г (0,2 г моль) 1,1-дигидроперфторамилового спирта и 21,7 г (0,24 г моль) хлорангидрида акриловой кислоты при...

Номер патента: 467892

Опубликовано: 25.04.1975

Авторы: Даудрих, Собенников, Чурсин

МПК: C04B 43/00

Метки: материал, теплоизоляционный

...яционный пенопласт и гранулир заполнитель, о т л и ч а целью улучшения проч держит указанные ко соотношении, об, %;Пенопласт, напримзол ьный фенолальдегидныйКерамзитовый граванный заполни лючающии амзитовый тем, что, с ств, он со- ледующем материал, вк ованный кер ющийся ностных свои мпоненты в нол- кции ер, реформ 50 улироель 65,Изобретение относится к производству теплоизоляционных материалов.Известен теплоизоляционный материал,включающий битум и, кроме того, смесь пенопластового и керамзитового песка,Цель изобретения - улучшение прочностных свойств теплоизоляционного материала.Для этого предлагаемый теплоизоляционный материал содержит указанные компоненты в следующем соотношении, об, %:Пенопласт, например резольный...

Номер патента: 438925

Опубликовано: 05.08.1974

Авторы: Даудрих, Костарев, Куликов, Наугольных, Селедков, Тюлин

МПК: G01N 31/08

Метки: газовая, схема, хроматографа

...выходит из строя. 1Предложенная газовая схема хроматографа отличается тем, что входы камер детектора соединены через один кран - переключатель с линией газа - носителя и выходом колонки, а выходы их через другой кран - переключа тель соединены с дозатором и линией сброса. В зависимости от положения кранов-переключателеи 3 и 4 ячейки детектора 1 и 2 меняются местами.В исходном положении газ-носитель поступает через кран 3 в камеру 1, далее проходитпоследовательно через кран 4, дозатор 5, колонку 6, снова кран 3, камеру 2 и через кран4 поступает на выход, При этом анализируемый газ, введенный с помощью дозатора 5, поступает в колонку 6, а далее через кран 3 вкамеру детектора 2 и через кран 4 - на выход. При таком положении кранов...

Номер патента: 419392

Опубликовано: 15.03.1974

Автор: Даудрих

МПК: B28B 7/22

Метки: железобетонных, канализационных, колодцев, опалубка, сетей, смотровых

...изВсстной Опа;уОки 5 ВлясГС 51 то, что элементы колодца изготавливают отдельно. Заводскую готовность имеют только стенки колодца, а оспованпс изготавливают непосредственно па строительной площадке.Целью изобретспия является одповремсннос формОВапис ОсиОВапп 5 и стспок колодца с отверстиями.Для этого обсчайка прсдложсипой ог би впол испа с Откидпыми кроиштснми и имссГ сНОВГсппыс с Возможпостю исрс)сцсиия вкладыши.На фиг. 1 и 2 показала прсдложсииая опал) ока, продольный разрез н вид сверю,Опалубка включает обечайку 1, поддон 2, кронштейн 5, сердечник 4, вкладыши 5 и приспособлепис б для формирования лотка.Изготавливают изделие в опалубке следующим образом.На поддои 2 укладывают армокаркас Осовпи колодца. За Гс) и Нс 0с...

Номер патента: 369417

Опубликовано: 01.01.1973

Авторы: Гуськов, Даудрих, Козлов, Курканин, Перет, Трахтенберг, Тюлин, Феоктистов, Хлуденев, Чечелев

МПК: G01G 13/06

Метки: двух, дозирования, заданном, компонентов, соотношении

...время их заполнения компонентами,Над бункерами 5 и 6 установлены питатели 10 и 11 компонентов.Между бункерами 5, 6 и пнтателями 10, 11 10 в подшипниках 12 расположена ось И с ковшиками 14. Один из ковшиков 14 снабжен штырем 15, с помощью которого при вращении бункеров 5, 6 ковшики 14 поворачиваются и перекрывают потоки компонентов.15 Коромысло 1 снабжено датчиком положения 16, например, индукционным датчиком.Прибор 17 регулирует органом 18 и возбудителем 19 количество материала, подаваемого питателем 10.20 Задатчик 20 цикла служит для заданияопределенного цикла проворота бункеров 5 и 6. Счетчик 21 записывает количество циклов.В случае дозирования жидкости для измерения ее расхода задатчпк 20 цикла выполнен 25 в виде датчика...

Номер патента: 394339

Опубликовано: 01.01.1973

Авторы: Даудрих, Комбинат, Поплавскый, Собенников

МПК: B32B 13/12

Метки: конструкций, ограждающих

...коцпизделия к другому, засыплет л.)цолц;)тель, например гранулцровлннь)й кер л мзит,;113 ед 3 а ри Ге чъно подОГретый до темпе. лт 3 ры 2080 С до 13 ерхцей Грани рдмь).Выр 1)вне 1;1 цй слой заполнителя заливают полимерным матер:1 длом, спосооцьх 1 расширяться 11 Выделять тепло 13 р 5 Полимеризации. Т;1 кцм материалом может быть, например, фенол-ф 013 м 11 ль:1 ВГидцый чецопла ст 1) сзо,1 ьчОГО Гнил в количестве 3- 4,5% по об)ъем до редк)1 ии цспецивлнця. Жидкие компоненть 1, обризуюиьце 1)ецоцллст, перед заливкой подогре 13.1- к)т до техПерлтур 1 О- -80 С и тцьлтсльцо це:)емеш)и Вдют.Пос;1 е зл:1 Н 13 ки Гсцло;1 золяц;10 НН 011 прослойки сверю накладывают гидроизоляционный 1 онер и:ш рдмм опчсклОт пригръзо ны 111 щит.В пространстве,...

Номер патента: 358685

Опубликовано: 01.01.1972

Авторы: Грибунин, Даудрих, Пономарев, Сединин, Тюлин

МПК: G05B 19/02

Метки: бункерных, дозаторов, программное

...вход которого связан с одним роликом программоносителя, другой ролик последнего связан со входом рейтерного задатчика. Ролики программоносителя расположены по прямой линии, перпендикулярной оси вращения профилированного кулачка по обе стороны от него.Это позволяет повысить качество процесса регулирования.Схема программного устройства для бункерных дозаторов изображена на чертеже,Рейтерный задатчик состоит из двух коромысел 1, 2, по которым перемещаются рейтеры 3, 4. Каждое коромысло одним концом подвешено на соответствующей струне (5, 6), имеющей преобразователь сигнала 7, 8. Рейтеры прижаты к кулачку 9 через ролики 10, 11 и тяги 12, 13. Кулачок 9 состоит из секторов, образованных профилированными вырезами по заданной программе....

Номер патента: 311019

Опубликовано: 01.01.1971

Авторы: Бочкарев, Даудрих, Сединин

МПК: F01D 25/04

Метки: демпфер, жидкостный, инерционный

...выполнен в виде тела вращен имеет асимметричную полость, заполнен жидкостью, отличающийся тем, что, с це расширения допустимого диапазона нагр для тент ия и ную лью зкп,. Известен инерционный жидкостный демпфердля ротора турбомашины, инерционный элемент которого выполнен в виде тела вращенияи имеет асимметричную полость, заполненнуюжидкостью. В известном инерционном демпфере максимальное отношение момента инерцииинерционного элемента к моменту инерции ротора не превышает 10 - 13, что обеспечиваетперерегулирование не менее 20%.Целью изобрстения является увеличение от Оношения моментов инерции инерционного элемента и ротора, что уменьшает перерегулирование и таким образом расширяет диапазоннагрузки. Это достигается тем, что внутри...

Номер патента: 291186

Опубликовано: 01.01.1971

Авторы: Бочкарев, Грибунин, Даудрих, Сед, Тюлин

МПК: G05B 11/60

Метки: газовой, гидравлической, ротор, точного, турбинкидля

...СКОРОСТИ ВРАЩАЮЩЕ ГО ТЕЛАНа чертеже показан предлагаВ полость 1 ротора турбццкивидистантное тело 3.Предмет изобретРотор газовой цлп гцдравлцки дл 51 1 очноо регулировггииящаюцгегося тела, управляемыйся устройством, снабженный цоценной жидкостью оггределеццогггчающггггся тем, что, с цельюскорости ротора, внутрь его потело вращения с очертаниями эми стенкам полости, напримергладкого или с лопатками. емыц ротор.2 введено экн 5 Известны регуляторы числа оборотов, в которых ротор турбинки, снабженный полостью, заполненной жидкостью определенной вязкости, управляется колеблющимся устройством, например камертоном,Однако для всех этих роторов характерно то, что мгновенная скорость вращения цх непостоянна, оца периодически то...

Номер патента: 283617

Опубликовано: 01.01.1970

Авторы: Даудрих, Сединин, Тюлин

МПК: G01G 17/04

Метки: весовой, дозатор, жидкости

...заполнения и пружину 1 б.После включения привода 5 рейтер 3 начинает вращаться по часовой стрелке из положения, показанного на чертеже и принятогоза 0. Так как при этом момент,рейтера дляправого механизма возрастает, а для левогоуменьшается, переключателем собирается схема для заполнения правого бункера и опорожнения левого.Увеличение момента от рейтера 3 приводитк повороту коромысла 1 около центральнойопоры против часовой стрелки, и заслонка(на чертеже не показана), связанная с левымплечом коромысла, прикрывает сопло нижнего датчика б. Давление датчика возрастает, иоткрывается клапан заполнения, а жидкостьчерез горловину 15 поступает в бункер, благодаря чему равновесие коромысла восстанавливается,Цикл заполнения продолжается до...
