Программное устройство для бункерных дозаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

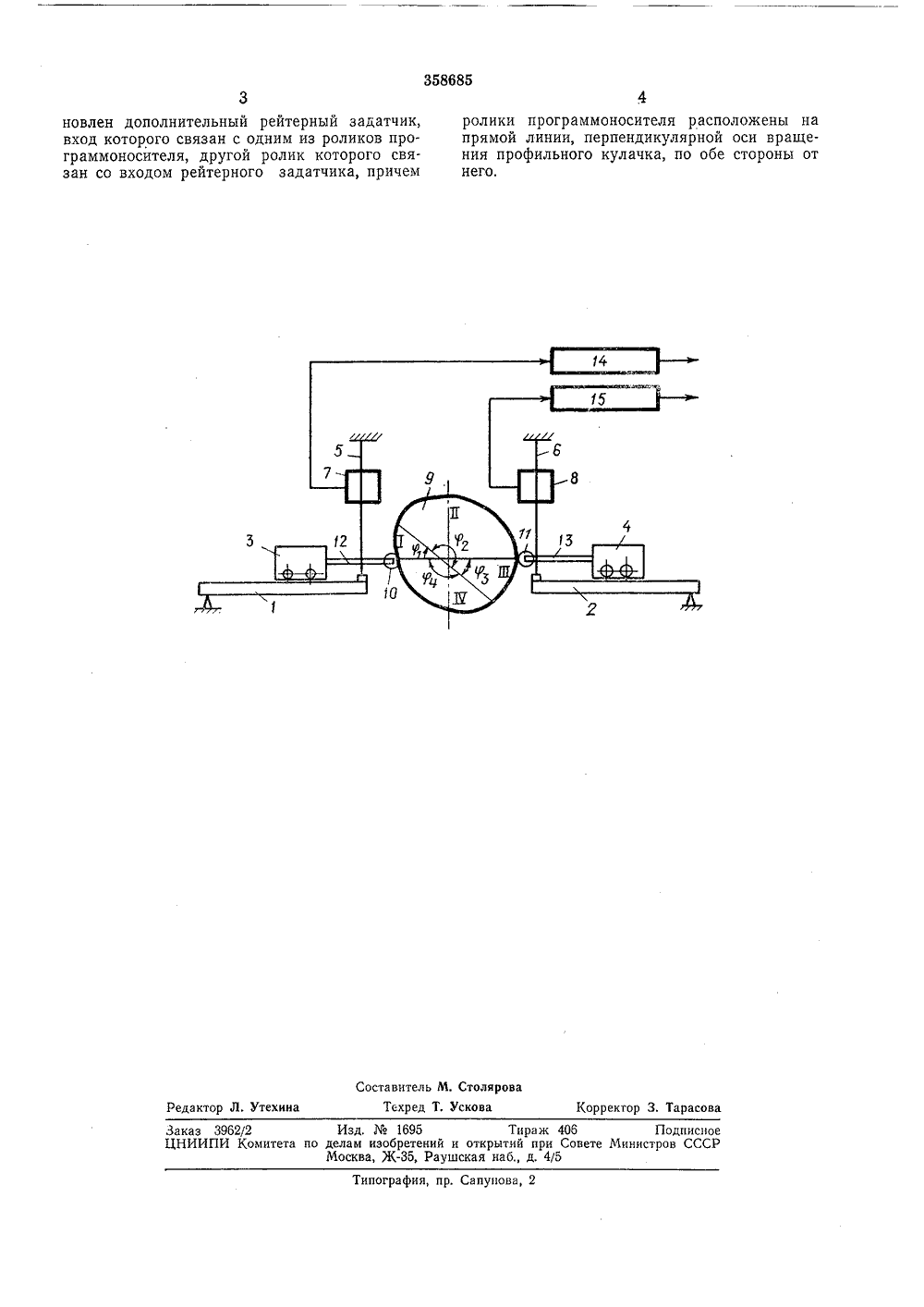

О П И С А Н И Е 358685ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик.1970 ( 1479981/18-2 б 05 Ь 190 ем заявкириоритет Комитет по делам зобретений и открытий при Совете Министров СССР.Х 1,1972. Бюллетень34 ата опубликования описания 14.Х 11.1972 Авторыизобретения В, Грибунин, Д. Д В, Б. Пономареудрих, Ю. В. Тюлин,А. Л. Сединин ы,)гДД 11 дЯА Заявител ИБЛИОТЕЦ РОГРАММНОЕ УСТРОЙСТВО ДЛЯ БУНКЕРНЫХ ДОЗАТОРОВбретения мет ойство для бункерных щее программоноситель, профилированного кулачерный задатчик, состоямысла и силоизмерительазователем сигнала, подк генератору импульсов, что, с целью повышения гулирования, в нем устаПрограммдоз аторов,выполненный25 ка с роликащий из рейтеной струныключеннымотличающеес30 качества про ное устрсодержав видеми, рейтра, корос преобрвыходомя тем,цесса ре Известны программные устроиства для бункерных дозаторов, содержащие программоноситель, выполненный в виде профилированного кулачка с роликами, рейтерный задатчик, состоящий из рейтера, коромысла и силоизмерительной струны с преобразователем сигнала, подключенным выходом к генератору импульсов.Предложенное устройство отличается тем, что в нем установлен дополнительный рейтерный задатчик, вход которого связан с одним роликом программоносителя, другой ролик последнего связан со входом рейтерного задатчика. Ролики программоносителя расположены по прямой линии, перпендикулярной оси вращения профилированного кулачка по обе стороны от него.Это позволяет повысить качество процесса регулирования.Схема программного устройства для бункерных дозаторов изображена на чертеже,Рейтерный задатчик состоит из двух коромысел 1, 2, по которым перемещаются рейтеры 3, 4. Каждое коромысло одним концом подвешено на соответствующей струне (5, 6), имеющей преобразователь сигнала 7, 8. Рейтеры прижаты к кулачку 9 через ролики 10, 11 и тяги 12, 13. Кулачок 9 состоит из секторов, образованных профилированными вырезами по заданной программе. 2Работает устройство следующим образом.Кулачок 9 равномерно вращается вокругоси против часовой стрелки. При этом точки его контура последовательно соприкасаются 5 с роликами 10, 11, фиксированными по вертикали. Поскольку ролики жестко связаны через тяги 12, 13 с рейтерами, последние перемещаются вдоль соответствующих коромысел 1, 2 по такому же закону, по какому изменя ется радиус кулачка 9 в точках соприкосновения с роликами 3, 4.Перемещение рейтеров по коромыслам вызывает изменение частоты колебания натянутых струн. Частота колебания струн преобра зуется в электрический сигнал, который в генераторах 14, 15 преобразуется в,последовательность импульсов,358685 Составитель М. Столярова Тсхред Т, Ускова Корректор 3. Тарасова Редактор Л. Утехина Заказ 3962/2 Изд,1695 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 Типография, п р. Сапунова, 2 новлен дополнительный рейтерный задатчик, вход которого связан с одним из роликов программоносителя, другой ролик которого связан со входом рейтерного задатчика, причем ролики программоносителя расположены напрямой линии, перпендикулярной оси вращения профильного кулачка, по обе стороны отнего.
