G05D 9/04 — с вспомогательным неэлектрическим источником энергии

Номер патента: 39493

Опубликовано: 31.10.1934

Автор: Кашеваров

МПК: G05D 9/04

Метки: воздуха, давления, масла, масляных, машин, поплавковое, пр, резервуарах, смазки, уровня, целей

...чео масло устремляется в трубку 1 б и открывает своим давлением пружинную заслонку 18, насаженную на поворотный эксцентрический валик. Последний связан тягой с шиберным золотником 17, который при повороте валика открывает через трубку 19 доступ воздуху в нагнетательную трубу б, проходящему далее вместе с маслом в резервуар 1 и постепенно повышающему давление в нем до 20 атмосфер, При достиженииуказанного давления перепускн 0 й кран 4 автоматически закрывает движение масла в резервуар 1 и направляет его по трубке 15 обратно в резервуар 21. В это время уровень масла в резервуаре 1 под давлением воздуха начинает понижаться, а вместе с этим опускается поплавок 13, вследствие чего закрывается кран 20, что влечет за собой закрытие под дей...

Номер патента: 94923

Опубликовано: 01.01.1953

Автор: Полушкин

МПК: F03B 15/00, G05D 9/04

Метки: водяных, воздуха, котле, малой, масла, маслонапорной, мощности, нормального, поддержания, регуляторов, турбин, уровня, установки

...от масла. Когда же насос начнет работать на котел при закрытох 1 перепускном клапане 8, клапан 2 закроется, а воздух, находящийся в трубе 9 и об94923ратном клапане б, будет сжат до давления в котле маслонапорной установки и через обратный клапан б будет вытеснен в этот котел.Работа устройства происходит следующим образом, Когда уровень масла в котле 1 будет ниже точки подключсния дросселя 3, воздух при холостом режиме насоса будет вытеснять масло из трубки 10. Так как сопротивление дросселя 3 воздуху незначительно, то в трубке 10 давление будет равно давлению в котле маслоняпорной установки. Под действием этого давления поршень воздушного клапана 2 пойдет вправо, сжимая пружину и закрывая доступ воздуха в трубу 9. Таким...

Номер патента: 138220

Опубликовано: 01.01.1961

Автор: Бурштейн

МПК: C10B 45/00, F16K 21/00, G05D 9/04 ...

Метки: счетно-переключающее

...самым каналы для прохода в клапанах, можно подключать лк)бой из импульсов к общей импульсной линии.138220Конструкция задатчика была проверена как в лабораторных условиях, так и при проведении промышленных испытаний, и показала себя положительно.На фиг, 2 представлена установка лабораторных испытаний датчика. В общую линию 1 под некоторым напором подается вода, поддержание уровня который в каждой из четырех трубок 2, как и в гидрозатворах клапанов, т. е. сообщающихся сосудов 3, определяется высотой, например отверстия 4, из которого удалена пробка 5, Если вместо пробок впаять трубки, подвести их к пробковым кранам, которые будут вращаться по заданной программе, то можно осуществить:оздание промышленного датчика,На фиг, 3 и представлена...

Номер патента: 157524

Опубликовано: 01.01.1963

МПК: G05D 9/04

Метки: 157524

...на пружине 11, опирающейся на бурт корпуса. Шток 8 со сливным клапаном 10 и диафрагмой 6 находятся в равновесии под действием веса, силы пружины 11 и перепада давлений на диафрагме, обусловленном с одной стороны давлением столба жидкости в баке на нижнюю часть диафрагмы, с другой стороны - давлением воздуха в верхней полости 12 корпуса. Воздух в полость 12 подводится через патрубок 18, трубопровод 14, регулирующий кран 15, фильтр 16 и включающий кран 17 от трубопровода 18, причем давление воздуха задается краном 15,Ъе 157524 Кидкость поступает В ояк из пятруокя 19, зяполп 5 я его до уровня, определяемого у словием равновесия штока 8 с клапаном 10, причем дл 51 изменения уровня кидкости необходимо противодавление воздуха на...

Номер патента: 166371

Опубликовано: 01.01.1964

Автор: Ивлев

МПК: F04B 49/04, F25B 1/00, G05D 9/04 ...

Метки: дроссельный, поплавковый, регулятор, уровняхладагента

...и цилиндрический золотник с цапфами, несущими тяги с поплавками.Предлагаемый регулятор отличается от изгестных тем, что с целью повышения надежности работы каналы для ввода хладагента расположены симметрично относительно осп корпуса и снабжены угловыми отбойниками,На чертеже приведены три проекции регулятора, В корпусе 1 расположен цилиндрический золотник 2, на выходящих из корпуса цапфах 3 которого помещены тяги 4 с поплавками 5. Хладагент входит через боковые ка. палы в корпусе и золотник, а парогазовая смесь выходитзолотнике и коВо входныхника осущестхл адагента.Пред через центральное отверстие врпусе. и выходных отверстиях золотляется также дросселированне гет нзобретени россельпын держащий к дагента и вь шдрическийяги с попла с...

Номер патента: 168509

Опубликовано: 01.01.1965

МПК: G01N 9/10, G05D 9/04

Метки: 168509

...механизмам. Устройство позволяет автоматически изменять диапазон измерений плотности контролируемой среды,На чертеже изооражено описываемое устройство.При погружении труоки 1 в контролируемую среду с начальной плотностью, равной единице, уровень воды в трубке будет находиться в самом нижнем положении; соответственно этому поплавок (плунжер) 2 и катушка 3 индукционного датчика займут крайнее нижнее положение, при этом поплавок установится посредине двух секций катушки. Как только плотность контролируемой среды увеличится, уровень воды в трубке возрастет, пошку,г вперемек 8 реов схему мой среретец редме 15 Устройство для тяжелых суспензи113717, от,гича автоматического и рений плотности к 20 снабжено следящих щим при изменени тельной...

Номер патента: 217967

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Организаций, Полушкин, Сиротов

МПК: F03B 15/00, G05D 9/04

Метки: заданного, поддержания, уровня

...давление, и под действием пружины 20 золотник 2 займет среднее положение (какэто показано на схеме), В этом положении открывается проход маслу под давлением от котла 8 к масловоздушному компрессору 6, а также под поршень реле времени 4 и на 25 верхнюю полость золотника управления 3 реле времени под нижнюю полость золотника подается масло под давлением от котла 8 через переключающий золотник 5 реле времени. Усилие пружины удерживает золотник 3 30 в крайнем нижнем положении. Поршень реле217967 Составитель М. МиримскийРедактор Е. КречетоваТехред Т. П. Курилкоорректоры: А, П. Татарницеваи С. М. Сигал Заказ 1977/7ПоднисЦНИИПИ Комитизобретений иСовете МинисМосква, Центр, н аж 53 ноеета по делачоткрытий нритров СССРр, Серова, д.4 апунов ипог...

Номер патента: 220955

Опубликовано: 01.01.1968

Авторы: Гннесин, Мокеев, Серебр

МПК: B01J 8/24, G05D 27/00, G05D 9/04 ...

Метки: кипящего, слоя, уровня

...способе недостадукта,устранения указанящем изобретенииачения уровня осущпостоянного пер ептором и регенераторя расхода дымовых очен выход коого недостатстабилизацию ествляют подда давления 2 ом в результагазов из регередмет изобретен 25 схема, иллюс об и работаю На чертеже представлена рующая предложенный спос следующим образом.Текущее значение уровн измеряемое датчиком 1 и р ляется заданием на перепад ирования каталити тализато значенияелью по я кипящего слоя, егулятором 2, явдавлений между 30 В извести Нечного про С целью ка в насто текущего зн держанием ежду реак те изменени нератора.с присоединением заявкиВ главном регуляторе 8 происходит сравне. ние сигнала с сумматора 7 - действительное значение перепада давлений между...

Номер патента: 232876

Опубликовано: 01.01.1969

Авторы: Герман, Голиев, Карачун, Уль

МПК: G05D 9/04

Метки: автоматический, регулятор, уровня

...ц уменьшает расод рабочего тела.1 а чертежике представлена принципиальная схема описываемого регулятора.При изменении уровня нефтепродукта в резервуаре чувствительный элемент 1, имеющй агцтнуо связь с соплами-заслонками 2 ц,3, обеспечивает их открытие, а ссцовцос реле 4 с камерой питания э управляст открьтцсх цс полццтельного органа 6, устянов снцсго г с,зс,Дю; соль 7 сл. н;цт;ля создангя х прав яющ; гс цсвхсцхгулье, о; кот,1 ротс сряоатыБает Оссвсе ре,е, ярялцОщсс ц мцульс В исполнисльц механизм и через дроссель 8 на дополнительное реле 9, Камера 10 питания дополнительного реле автоматически при этом отключается и отключает линию питания камеры 11 и связанную с ней сопло-заслонку.Изменение давления в камере 12 при срабатывании...

Номер патента: 239803

Опубликовано: 01.01.1969

Автор: Хван

МПК: G05D 9/04

Метки: жидких, колебаний, регулятор, сред, уровня

...регулятор отличается от известнык тем, что в нем корпус золотника выполнен из дву.( концентрически.( цилиндров,из которы( внешнии неподвгя(но укреплен иразделен ио высоте на три секции, а внутренний выполнен подвижным и имеет три ряда 10каналов, сообщены.( с соответствующимисекциями внешнего цилиндра. Это позволяеграсширить диапазон регулирования уровняколебаний жидких сред.На чертеже представлен описываемый регул 5 Тор.Регулятор состоит из поплавка 1 и штока 2с двумя поршнями,3, который совершает возвратно-поступательное движение по направляющим крестовинам 4 во внутреннем персдвикиом цилиндре 5 пневматического распределительного устройства (золотника),Корпус цилиндра 5 имеет три ряда каналов,расиоложеннык по окружности. Сечение...

Номер патента: 248563

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Научно, Розинский

МПК: C13D 3/06, G05D 9/04

Метки: аппаратах, непрерывно-действующих, производства, процесса, свеклосахарного, сока, сокоочистительной, станции

...предприятия расход сока изменяется во времени как в пределах смены и суток, так и в течение сезона сахароварения.По предложенному способу уровень слива сока из аппаратов сокоочистительной станции изменяют в функции от расхода сока, посту. пающего на обработку.На чертеже представлена схема автоматического регулирования процесса обработки соков в непрерывно-действующих аппаратах сокоочистительной станции.Аппараты сокоочистительной станции, например преддефекатор 1, дефекатор 2, сату 2ратор 8, оборудованы устройствами 4 для регулирования уровня слива или отвода сока из этих аппаратов и устройствами б для контроля расхода сока, поступающего на вход стан ции.Система, реализующая данный способ, построена по принципу автоматического...

Номер патента: 331372

Опубликовано: 01.01.1972

Авторы: Сибирского, Специальное

МПК: G05D 9/04

Метки: жидкости, поддержания, уровня

...жиклеров 5 э Р,ргде Р, - давление газа в системе подпиткиаккумулятора,5 Р - давление в аккухвляторе.11 а чертезе представлена конструкцяпредлагаемого устройства.Устройство для поддержания уровня жидкости в газоптдравлическом акулуляторе соО стоит из аккумулятора 1; магистрали 2 подпитки акузтулятора сжатых азом;ра 3 сечением 5, соединяющего магистраль сатОмУлнто 1)ом; клеРа 4 се 1 стез 5 а, Устэтновленного в аккумуляторе на заданном уровне и соединенного с атмосферой; магистрали 5подпитки аккумулятора жидкостью; пере;швного предохранительного клапана 6,Для нормальной работы устройства достаточным условием является20ьэ 1 сргде Р, - давление в системе подпитки газом,Р- давление в аккумуляторе.Устройство раоотает следующим...

Номер патента: 336651

Опубликовано: 01.01.1972

Авторы: Войцеховский, Гиринский, Истомин, Курзин, Митрофанов, Николаев, Петренко, Специальное, Шойхет

МПК: G05D 9/04

Метки: 336651

...газа всегда больше, чем при истечении жидкости. Разность этих давлений используется для закрытия клапана при опускании уровня жидкости в аккумуляторе ниже заданного. Количество вытекающей при этом жидкости незначительно по сравнению с рабочим расходом в гмагистрали 2.Соотношение сеченгий открывающей Б и закрывающей Л полостей клапана 3 таково, чтоРАНГ) Р 1Ра 1 кРт. е. клапан 3 открыт при уровне жидкости в аккумуляторе вышке жиклера 4 и закрыт при опускании уровня жидкости до жиклера 4,Расчетные зависимости выбираются в каждом конкретном случае в зависимости от режима, истечения газа (критичесгкого нли докритического) из жиклеров 4 и б. Устройство для поддержания уровня жидкости, содержащее аккумулятор, магистраль 5 подпитии...

Номер патента: 339903

Опубликовано: 01.01.1972

МПК: G05B 11/54, G05D 9/04

Метки: пневматическое, сыпучих, уровня

...с запретом 20 (элементы 7 - 10), генератора (элементы 11,12, 13)конечного выключателя 14 полного закрытия шибера, исполнительтюго механизма 15 и шибера 1 б.Импульсатор предназначен для задержкио 5 сигнала от элемента НЕ б, поступающего назапуск генератора в:работу, Настройка времени смещения импульсатора производится регулируемым дросселем 8. Время смещения импульсатора устанавливается несколько з 0 больше времени движения исполнительногоо 3990 ог ЦНИИП аказ 2 б Полписиое зд. М 72 рати горская типография 3механизма. 1 огулпрусмым дроссслсм 12 нроизводится настройка частоты работы генераторакоторая определяет частоту,и амплитудувозвратно-поступательного движения штокамеханизма 15, а следовательнои шибера 16. БКонечный выключатель 14...

Номер патента: 358684

Опубликовано: 01.01.1972

Авторы: Кудинов, Подковкин

МПК: G05B 11/54, G05D 9/04, G06D 3/00 ...

Метки: пневматический, позиционный, регулятор, уровня

...12 - сопло датчика 10, 1 т - исполнительный механизм и 14 - сливная магистраль.Устройство работает следующим образом, 5 Питающий агент (сжатый, воздух или природный газ) из линии питания Р, через фильтр 3 и регулируемый дроссель 4 поступает в линию Р, соединенную с нормально закрытым (н. з.) контактом датчика 10, в О камеру запрета трехмембранного реле 1 ичерез обратный клапан 5 в управляющую камеру этого реле.При повышении жидкости в аппарате 11до уровня, контролируемого датчиком 10, его 5 контакт (сопло) 12 открывается, и линияРсообщается с атмосферой. В результате давление в камере запрета реле 1 снижается до О. Мембранная сборка реле под действием давления в управляющей камере перемеща- О ется вверх и сообщает линию питания...

Номер патента: 360646

Опубликовано: 01.01.1972

Авторы: Бычек, Донцов, Думиш, Кузьмин, Прудников

МПК: G05B 11/46, G05D 9/04

Метки: регулятор, струйный, уровня

...полостью 8 исполнительного органа 4. Сопло 6 соединено с другой рабочей полостью 9. Питание подводится к питающим соплам 2 и 5. 5 Струйный регулятор уровня работает следующим образом. Изменение уровня в емкости под действием какого-либо возмущения изменяет сопротивление струе воды, поступа 5 ощей из сопла 2 в сопло 3, и следовательно, из- О меняет давление в полости 8 исполнительногооргана 4. Изменение давления происходит относительно давления в полости 9, определяемого положением задающей пары сопел 5 и 6 относительно д 1)уг друга. Под де ствием 15 разности давлений в полостях 8 и 9 происходит перемещение регулирующего органа 4 и, следовательно, изменение подачи воды в резервуар.Последнее приводит к изменснню уровня, 20...

Номер патента: 395697

Опубликовано: 01.01.1973

Авторы: Котл, Панков

МПК: F28B 11/00, G05D 9/04

...уровня. Это перераспределение производится воздействием на линии рециркуляции, что усложняет систему и снижает ее надежность.Цель изобретения - повышение надежности системы. Для этого при повышении уровня в конденсатосборнике уменьшают слив воды от потребителей конденсата и питательной воды в этот конденсатосборник.На фиг. 1 приведена схема реализации способа при использовании двух строенных регулирующих клапанов; на фиг. 2 - то же, при использовании одного сдвоенного и двух одинарных,клапанов.Вода цз коцдесатосборниковвается кондецсатцыми насосами 4 питательными насосами 5 и 6е 1 пара и к потребителям питатеконденсата (например к всп ат мсхаццзмаси).При неизменности уровней в конденсатосборниках 1 и 2 регулирующие клапаны 7 и...

Номер патента: 398930

Опубликовано: 01.01.1973

Авторы: Вител, Николаев, Шойхет

МПК: G05D 9/04

Метки: жидкости, поддержания, уровня

...расходной магистрали, сопла 3, связанного с аккумулятором 1 на линии контроля уровня жидкости в нем, сопла 4, 5 соединенного с управляющей полостью запорного клапана 2. Сопла 3 и 4 направлены навстреч др г дртгу и расположены соосно на расстоянии 8 - 10 диаметров проходного сечения, Полость 5 между соплами 3 и 4 соедине- О на с атмосферой.При истечении среды из сопла 3 степеньрасширения струи зависцт от агрегатного состояния среды. Стря жидкости вседа компактнее струи газа и поэтому полностью по ступает в отверстие приемного сопла 4, гдединамический напор жидкости преобразуется в статическое давление, которое используется затем для управления запорным клапаномКогда уровень .кидкости В акктм 1 лятореР.20 1 Оп скается ниже линии...

Номер патента: 409204

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G05D 9/04

Метки: пневматическое

...шиоср 11 пс 1)скрыв)с и)тоес,11 у:его:, 1 тсг 1)ЛЯ, кл папы 5 и Ь 32)ен 1"т., )1 к,апИы 6 и 7 разокнуты.1 р Иадсн 1 и уровп 5 сыпучеГО матерна,Я12 выходе датчика нижнего уровня появляет(И 1 и 1,. разряесни 51 ед 1 нИый), .,тОтсиги 3 проходит через нормально замкнутыйклапз;1 7 и поступает на вход ДвухпозиционНОГО ОсгулЯТОра 9, П 05 Вивпиис 51 сдинииэиСГИИ,1 С БЬ 1 ХОДЯ ДВУХОЗИЦИОННОГО РСГУЛЯТОра 9 1 оступает на сервомотор 10, шибер 11ОтеоьБсс 51 ОднОВрс)снно этОт же сиГнял сБяхочя дВухпозиционпОГО рсгул 5 тОря 9 посту) т в управляющие камеры клапанов 5 - 8.В рсзультатс этого приемное сопло 1 датчикаиижцсг) ООВця Отключ 1 стс 5 От дВухпозици(шиого ре-улятора 9 и соединяется с псточИео)1 сжатого Воздуха, Пыль, ОССВшая цяссКх сопла,...

Номер патента: 379736

Опубликовано: 01.01.1973

Автор: Рожнов

МПК: E02B 13/02, G05D 9/04

Метки: воды, гидротехническом, сооружении, уровня

...воды в верхнем бьефе поплавок б перемещается вверх и вдавливает мембрану 7 внутрь. В результате мембраны 9 и 10 выдавливаются наружу, закрывая отверстия г и д. Воздух, подаваемый по шлангам 4 и 5, накапливается в емкостях А и Б, Так как объем воздуха внутри затвора 1379736 аг 1 ипография, пр. Сапунова, 2 и емкости Б при этом увеличивается, то увеличивается плавучесть затвора 1, он всплывает, увеличивая тем самым расход воды в нижний бьеф до тех пор, пока вода в верхнем бьефе не установится на заданном уровне.При достижении заданного уровня поплавок б занимает такое положение, при котором мембраны 9 и 10 открывают отверстия г и д настолько, чтобы воздух, поступающий по шлангам 4 и б, выходил в атмосферу, Затвор 1 устанавливают в...

Номер патента: 425163

Опубликовано: 25.04.1974

Авторы: Бычек, Донцов, Думиш, Кузьмин, Прудников

МПК: G05D 9/04

Метки: регулятор, струйный

...приемным соплом измерительной пары сопл. Изобретение пояснено чертежом,На чертеже приведена схема ст " регулятора.Струйный регулятор состоит из измерительной пары сопл, установленной в емкости 1, вверху которой установлено питающее сопло 2, а внизу - приемное сопло 3, исполнительпого механизма 4, задающей пары соосных сопл (неподвижного питающего сопла 5 и подвижного приемного сопла 6), Сопла 5 и 6 заключены в камеру сброса 7, соединенную с емкостью 1. Сопло 6 жестко связано со штоком 8 исполнительного механизма 4 и соединено гидравлической линией с его полостью обратной связи 9, Сопло 3 соединено с исполпительпоп полостью 10 исполнительного механизма 4. Исполнительньш механизм 4 содержит регулирующий клапан 11. Питание...

Номер патента: 433331

Опубликовано: 25.06.1974

Авторы: Знамени, Института, Мельченко, Сметана, Уральский

МПК: F28B 11/00, G05D 9/04

Метки: 433331

...пропорциональными площадям поверхности воды в соответствующих емкостях. Поэтому суммарный сигнал на входе регулятора пропорционален об щему объему воды, аккумулированному во всех емкостях. Любое изменение расхода подпитки сразу же скажется на изменении этого объема еще до изменения уровня в промежуточных емкостях и деаэраторе. 5На чертеже показана схема респособа для типичной теплоэнергустановки. Схема содержит конденасосы 2, промежуточные емкости Н. Е. Мельченкоого ордена Трудового Красногоо научно-исследовательскогоф. Э. Дзержинского мер, контактные регенеративные подогреватели, деаэратор 4, парогенератор 5, турбину 6 и другие потребители лара, регулятор подпитки 7, датчики уровней 8, клапан 9, изменяющий величину...

Номер патента: 434249

Опубликовано: 30.06.1974

Авторы: Городущенко, Кипарский, Слезкин

МПК: F28B 11/00, G05D 9/04

Метки: бездеаэраторной, двух, конденсаторах, менее, судовоипаротурбинной, уровня, установки, чемв

...9 и 10, Утечки цикла восполняются из внешней емкости 11 по трубопроводам 12 и 13 подпитки. При работе установки по кольцевой схеме (запорные клапаны 9 и 10 открыты) наблюдаются существенные различия в поступлении и отводе воды между конденсаторами 1 и 2, принадлежащими к разным эшелонам питания паротурбинной установки. Эти различия проявляются в том, что если в одном конденсаторе уровень повышается (понижается), то в другом он соответственно понижается (повышается). При повышении уровня, например, в конденсаторе 1 и одновременном положении уровня в конденсаторе 2 регулятор 3 уровня по трубопроводу 7 сбрасывает воду из напорной магистрали конденсатного насоса 5 через запорный клапан 10 в кочденсатор 2. Регулятор 4 уровня по...

Номер патента: 381064

Опубликовано: 05.09.1974

Авторы: Коляда, Крейндлин, Пахунков, Фурман, Шавочкин

МПК: G01F 23/22, G05D 9/04

Метки: 381064

...формирователя выходных сигналов и одним из выходов декадного задатчика участка контроля, другие входы которого через схему сравнения подключены к соответствующим выходам преобразователя зо д щ о уротора.Он содержит источник излучения 1, детектор 2, следящую систему 3, преобразователь угол - цифра 4, задатчик участка контроля 5, схему сравнения 6, формирователь выходного сигнала , узел вычитания 8, ключ 9 и вторичный прибор 10.В момент входа уровня жидкости в границы участка контроля происходит сравнение положения декадных выходов преобразователя 4 и задатчика участка контроля 5. При этом на выходе схемы сравнения 6 появляется сигнал, разрешающий ключу 9 пропустить на вход вторичного прибора 10 выходной сигнал узла вычитания 8, равный:...

Номер патента: 467334

Опубликовано: 15.04.1975

Автор: Шамраев

МПК: G05D 9/04

Метки: регулятор, уровня

...жидкости в рабочем со 25 суде, Для задания регулируемого уровня жидкости панель перемещается в П-образных вер.тикальных направляющих 8 с помощью винтового устройства 9. Гибкими шлангами 10 и 11 питающие сосуды соединяются с рабочим 30 сосудом 12, а шлангом 13 - с расходным ба 467334ком 14. Расходный бак устанавливается вышепитающих сосудов. С помощью кранов; расходного 7, выравнивания давления 15, выпускагаза 16 и заполнения 17 питающий и дозирующий сосуды поочередно сообщаются с рабочим 5сосудом или расходным баком и атмосферой.Устройство работает следующим образом,Заполнение жидкостью питающих сосудов1 (на чертеже - левого) осуществляется самотеком из расходного бака 14. Для этого при 10помощи крана 16,полость сосуда сообщаетсяс...

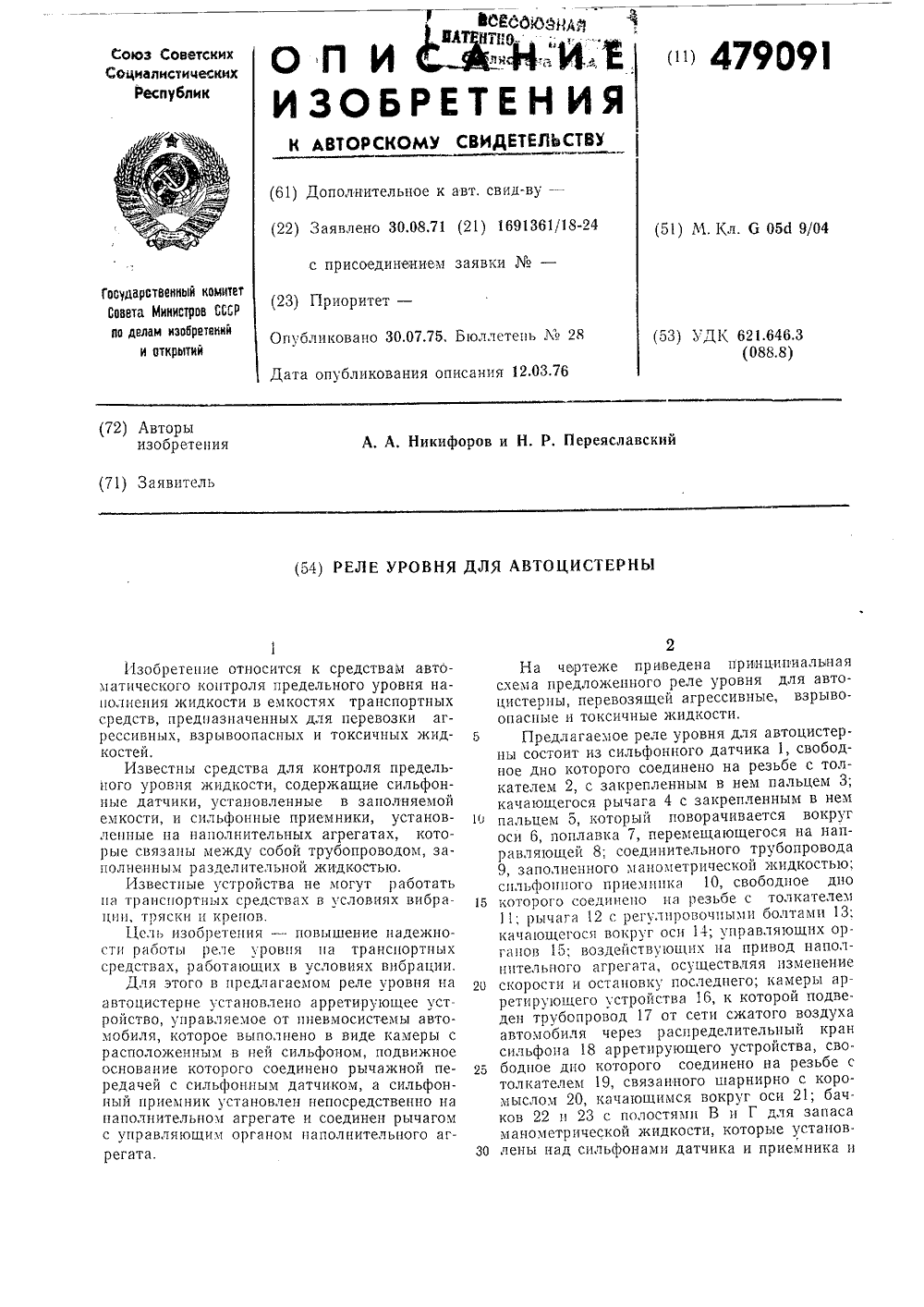

Номер патента: 479091

Опубликовано: 30.07.1975

Авторы: Никифоров, Переяславский

МПК: G05D 9/04

Метки: автоцистерны, реле, уровня

...и Г для запаса манометрической жидкости, которые установЗО лены над сильфонами датчика и приемника ио це сиь о 1 аосс Л и Б пр 11 1 о.1 ощ 11 я 11- пиков 24 и 25.Работает реле уровня следующим образом.При наполнении емкости автоцистерны до предельного уровня, начинает всплывать поплавок 7, который перемещаясь вверх по направляющей 8, поворачивает против часовой стрелки качающийся рычаг 4. При повороте рычага 4 вокруг оси 6, палец 5 воздействует на толкатель 2, который на резьбе соединен со свободным дном сильфона 1, и сж 1 ъает его.Сжатие сильфона 1 приводит к перетеканию манометрической жидкости из полости А сильфона датчика в полость Б сильфона приемника и растягивает его, в результате чего свободное дно приемника 10 перемещается и...

Номер патента: 488193

Опубликовано: 15.10.1975

Авторы: Макаров, Милагин, Милагина, Понизовский, Рудомир

МПК: G05D 9/04

Метки: биологической, вод, очисти, процессом, сточных

...ц 9 подсоединены к входам блока умножения 10, а его выход связан со входом регулятора 11 25 расхода органических загрязнений. Выход регулятора 11 подключен к дозцруюшим устройствам 2 и 3.Система работает следующим образом, Датчики концентрации органических за грязнений 8 и расхода сточной воды 9 выда488193 Формула изобретения Составитель Н. Новиков Техред Н. Ханеева Корректор О. Тюрина Редактор Б. Нанкина Заказ 32719 Изд. М 1890 Тираж 8119 Подписное Ц 1 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, гК, Раугпская наб., д 4 ДТипография, пр. Сапунова, 2 ют сигналы, которые перемножаются в устройстве умножения 10. Выходной сигнал по. следпего соответствует расходу органических загрязнений,...

Номер патента: 492860

Опубликовано: 25.11.1975

Авторы: Горюненко, Деримов, Кохановский, Сердюк

МПК: G05D 9/04

Метки: емкостях, жидкости, уровня

...из двух соосных дисков, один икоторых жестко укреплен в корпусе, а другойна оси поплавка,При этом диск, укрепленный на осполагается первым по ходу движениякости, и сама ось установлена с воэстью поворота и осевого смешенияимеют отверстия, при совмещенииобразуется проход для жидкости.На чертеже изображено предлагаемоеприспособление.Он.о содержит ьоплавок 1, ось 2 и двадиска 3 и 4,Диск 3 жестк кна напорном тру а сительно нее. Диск 4 укреплен на оси 2 и й может поворачиваться вместе с ней,При нахождениипоплавка в нижнем положении отверстия дисков 8 и 4 образуют п 5 сквозной проход по которому жидкость пос- , тупает в емкость 5, По мерв заполнения ь емкости 5 жидкостью подъемная сила поднимает поплавок 3., поворачивая ось 2...

Номер патента: 512457

Опубликовано: 30.04.1976

Авторы: Александров, Балаян, Иосилевич, Медведев, Райхел, Федичев, Фонарев

МПК: G05D 9/04

Метки: емкость, жидкости, налива, ограничения, уровня

...расположена выше нижней кромки основного стакана,Устройство (фиг, 1) состоит из пневмати ческого датчика 1 давления с приспособлением 2 для регулирования высоты размещения датчика, соединительного трубопровода 3, заслонки 4, врезанной в трубопровод, чепез который происходит налив, и снабженной 10 рукояткой 5 для ручного открытия и закры.тия заслонки. Пневматический датчик соеди нительным трубопроводом 3 связан с входом пневматического усилителя б, управляющего исполнительным механизмомпривода за слонки 4.Пневматический датчик давления (фиг, 2)представляет собой стакан 8, опускаемый в емкость с жидкостью. В нижней открытой части стакан снабжен дополнительным стака ном-отражателем 9 большего диаметра, чемстакай 8. Стакан 9 закреплен на...

Номер патента: 524168

Опубликовано: 05.08.1976

Автор: Кенгерлинский

МПК: G05D 9/04

Метки: жидкости, пневматическое, подтоварной, резервуара, сброса

...низкая чувствительность,Наиболее близким аналогом данного изобретения является пневматические устройства сброса подтоварной жидкости иэ резервуаров, содержащее расположенные на раз ных уровнях трубки, верхние входы которыхинены соответственно с отрицательной и положительной камерами элемента сравнения и через дроссели с источником питания, вторая отрицательная камера элемента сравнения соединена с выходом задатчик давления, а выход - с управляюшим входомклапана сброса жидкости иэ резервуара.Однако точность работы такого устройства недостаточна,Точность работы предложенного устройства повьпцена за счет того, что в нем установлены нормально закрытый клапан и переключатель, а трубки расположены внутридополнительной трубы, верхний конец...
