Номер патента: 1817097

Опубликовано: 23.05.1993

Авторы: Гуляев, Фойда

МПК: G06F 13/00

Метки: интерфейсов, сопряжения

...формируются управляющие сигналы 36 - 39, Затем аналогично в момент времени с Т 34 по Т 43 запоминаетсяпоследовательный код 40 Н, приходящий наЗО вход 28 в регистр 6. В четвертом байте передаются старшие разряды адреса и сигналы управления,После окончания сорокового импульсана выходе делителя 13 в момент Т 44 появля 35 ется четвертый положительный импульс навыходе делителя 14, который поступает навход распределителя 10, и на его выходе 35появляется положительный импульс, разрешающий прием кода 40 Н с выхода регистра40 6 в регистр 8, а также выдачу через элемент23 управляющего сигнала записи, Таким образом, в момент Т 44 на шину 52 будет выдансигнал записи, на выходе элемента 23 появляется низкий потенциал, который перево 45 дит...

Номер патента: 1798791

Опубликовано: 28.02.1993

Автор: Фойда

МПК: G06F 13/00

Метки: интерфейсов, сопряжения

...30 35 40 50 усбайства первого стартового импульса (момент 10, положительный импульс) на выходе элемента 1 появляется низкий уровень, который устанавливает триггер 15 в единичное состояние. По переднему фронту положительного перепада нэ своем входе срабатывает формирователь 12, на выходе которого появляется узкий отрицательный импульс, который устанавливает в единицу триггер 19, а также. пройдя через элемент 21, устанавливает делители числа импульсов 13, 14 в нулевое состояние и, пройдя через элемент 20, подтверждает состояние "ноль" регистров 8, 10. Высокий потенциал с выхода триггера 15, поступая на вход элемента 26, разрешает прохождение через этот элемент импульсов с генератора 5 на вход делителя 13. Делитель 13 начинает считать...

Номер патента: 1783533

Опубликовано: 23.12.1992

Автор: Фойда

МПК: G06F 13/00

Метки: дискретной, информации, передачи

...импульсов 15, счетчик импульсов16, триггер 17, элемент И - НЕ 18, два элемента НЕ 19, 20. Первый вход 21 первогорегистра 5 подсоединенк шине логическойединицы, а вход 22 последовательной информации этого регистра подсоединен кшине логического нуля, Выход дешифратора 1 соединен с входом записи первого регистра 5 и с входом триггера 17, Входтактовых импульсов 13 соединен с входомсинхронизации первого регистра 5 и вторыми входами первого и второго элементов И8, 9, и через первый элемент НЕ 19 с входомэлемента К - НЕ, выход первого элемента И8 соединен через первый канал связи 11 синформационным входом второго регистраб и входом второго элемента задержки 4,выход которого соединен через формирова"тель 15 с входом третьего элемента И...

Номер патента: 1762307

Опубликовано: 15.09.1992

Автор: Фойда

МПК: G06F 13/00

Метки: информации, передачи

...входов 19 второго регистра 5, выход которого соединен с первым входом второго элемента И 8. Выход дешифратора 2 соединен с входом записи первого и второго регистров 4, 5 и с входом пуска генератора импульсов 1, выход которого соединен с входами синхронизации первого и второго регистров 4, 5 со вторыми входами первого и второго элементов И 7, 8, Выход первого элемента И 7 соединен с входом первого формирователя импульсов 13, выход которого соединен через первую линию связи с первыми входами третьего и четвертого элементов И 9, 17. Выход второго элемента И 8 соединен через вторую линию связи 11 со вторым входом третьего элемента И 9, с инверсным входом сброса триггера 16 и через элемент НЕ 15 со вторым входом четвертого...

Номер патента: 1721826

Опубликовано: 23.03.1992

Автор: Фойда

МПК: H03K 23/72

Метки: десятичный, импульсов, счетчик

...эле ментов соединены с входом 6 счетчика, Выход первого элемента 5-1 соединен с входом второго элемента 5-2, выход которого соединен с входом первого элемента 5-1. Выход третьего элемента 5-3 соединен с 20 входом второго элемента 5 - 2 и с выходом РЭУ, который соединен си К-входами К- триггеров. Каждый К-триггер выполйен на четырех элементах И - НЕ. Например, первый К-триггер выполнен на элементах 1-1, 25 1-2, 1-3 и 1-4. Третий и четвертый из этих элементов соединены триггерными связями и образуют выходной триггер (1 - 3, 1-4). Первый элемент 1 - 1 является элементом установки в единицу выходного триггера. Вы ход первого элемента 1-1 соединен с входом третьего элемента 1 - 3. Входы первого элемента 1 - 1 являются -входами К- триггера,...

Номер патента: 1720035

Опубликовано: 15.03.1992

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/00

Метки: измеритель, индукции, магнитной, цифровой

...датчика Холла 1 меньше величины зоны нечувствительности фазочувствительного элемента б, то в конце второго такта измерения триггер22 выдает на реверс реверсивного счетчика 8 сигнал, который изменяет направление счета в реверсивном счетчике 8.На счетный вход реверсивного счетчика 8 через элемент ИЛИ 7 поступают счетные импульсы, число которых пропорционально выходному сигналу датчикаХолла 1 во второй такт измерения,Работа предлагаемого устройства происходит в два такта измерения,Сигналом начальной установки, поступающим с пятого выхода дешифратора 14 в нулевое состояние, устанавливается реверсивный счетчик 8, Сигналом, поступающим с пятого выхода дешифратора 14 в нулевое состояние, устанавливаются триггеры 22, 23, 24.По сигналу,...

Номер патента: 1709257

Опубликовано: 30.01.1992

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/00

Метки: измеритель, индукции, магнитной, цифровой

...сигнал, по которому реверсивный счетчик 19 работает на сложение, По сигналу, посту 170925710 15 20 35 40 45 50 пающему на запускающий вход преобразователя 5.с второго выхода дешифратора 11, начинается преобразование входного сигнала в пропорциональное число импульсов,В первом такте измерения выходной СИГНаЛ ДатЧИКа ХОЛЛа 01 =+ Ех - Онэ . Такое значение выходного сигнала датчика Холла 1 обусловлено тем, что управляющий сигнал на первом выходе дешифратора 11 всегда в первом такте подключает первую пару противоположных электродов датчика Холла 1 к входу синхронного детектора 4, а через вторую пару противоположных электродов датчика Холла 1 протекает ток от источника 3 питания,Выходной сигнал датчика Холла 1 02 = =+ ех - Онэчерез...

Номер патента: 1705831

Опубликовано: 15.01.1992

Автор: Фойда

МПК: G06F 13/00

Метки: абонентами, печатающим, сопряжения, устройством, эвм

...в "1 ". На инверсном выходе триггера появляется низкий потенциал, который поступает на вход выбора кристалла первого шинного формирователя 9 и разрешает работу шинного формирователя, т,е, к шине данных абонентов подключаются выходы шин данных печатающего устройства, поступающих с ЭВМ. Предположим, с ЭВМ необходимо передать в абонент байт информации. Тогда с ЭВМ по шине данных 13 интерфейса выдается код, который появляется на выходах 14-21 формирователя 9, По шине 22 приходит низкий потенциал, который, пройдя через элемент НЕ 5, поступает на вход шинного формирователя 11,На шину 25 приходит низкий потенциал. который, пройдя через элементы 6 и 2, поступает на вход выбора кристалла формирователя 11. На его выходе 30 появляется узкий...

Номер патента: 1704114

Опубликовано: 07.01.1992

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/06

Метки: измеритель, индукции, магнитной, постоянной, цифровой

...направлении измеряемой магнитной индукции +В с ней по направлению совпадает Вдм, формируемое индукционной катушкой 3, когда "+" источника 4 питания через автоматический переключатель подключается к началу "Н" индукционной катушки 3. При отрицательном направлении измеряемой магнитной индукции -В к началу "Н" индукционной катушки 3 подключается "-" источника 4 питания. Таким образом, с 8 по направлению совпадает Вдн е первый такт, а результат измерения И 1 = (В + Вдц)5 лК хРанитсЯ в РевеРсивном счетчике 7, с -8 совпадает по направлению Вдн во второй такт, а результат измерения йг = (В + Вдн)5 лК хранится в реверсивном счетчике б.После второго такта коммутации сигнал блока 27 сравнения, поступающий на вход блока управления, запоминается в...

Номер патента: 1698860

Опубликовано: 15.12.1991

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...коммутирует переключатель 2.Во втором такте измерения выходной сигнал датчика 1 Холла И(+1 к - Пнэ). Это напряжение через синхронный детектор 4 поступает на преобразователь 5 напряжение - число импульсов, откуда в виде последовательности импульсов поступает на реверсивный счетчик 6.В зависимости от условия1)0 или1с 0 нв реверсивном счетчике 6 производится суммирование или вычитание результатов кодирования двух тактов. Информация о виде операции во втором такте выделяется с помощью фазочувствительного блока 8 и блока 10 управления. Блок 10 управления в зависимости от полярностей сигналов на выходе фазочувствительного блока 8 в оба такта измерения, во втором такте выдает определенный сигнал на вход реверса реверсивного счетчика 6. Прн1 х...

Номер патента: 1698857

Опубликовано: 15.12.1991

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...вход - с третьим выходом 22 блока 9 управления. Второй вход двоично-десятичного дешифратора 7 соединен с ныходои элемента ИЛИ 13. Выход двоично-десятичного дешифратора 7 соединен с нходогл цифрового отсчетного устрсйствя 3Четвертьй нь,ход 25 блока 9 управления соединен со вторым входом элемента И 10, пятый выход 27 - с нторыгл входом элемента И 11, шестой выход 24 - с нулевыми входами триггеров 12 13, седьмой выход 23 - с первым входом дегьифраторя 14, а восьглой выход 21 - с первым входом элеиента ИЛИ 13,Вьгход элемента И 11 соединен сгвди-. ничным входом триггера 13. Выход эле- мента И 10 соединен с единичным входом триггера 12, выход которого - с вторым входом дешифратора 14. Выход триггера 13 соединен с третьим входом...

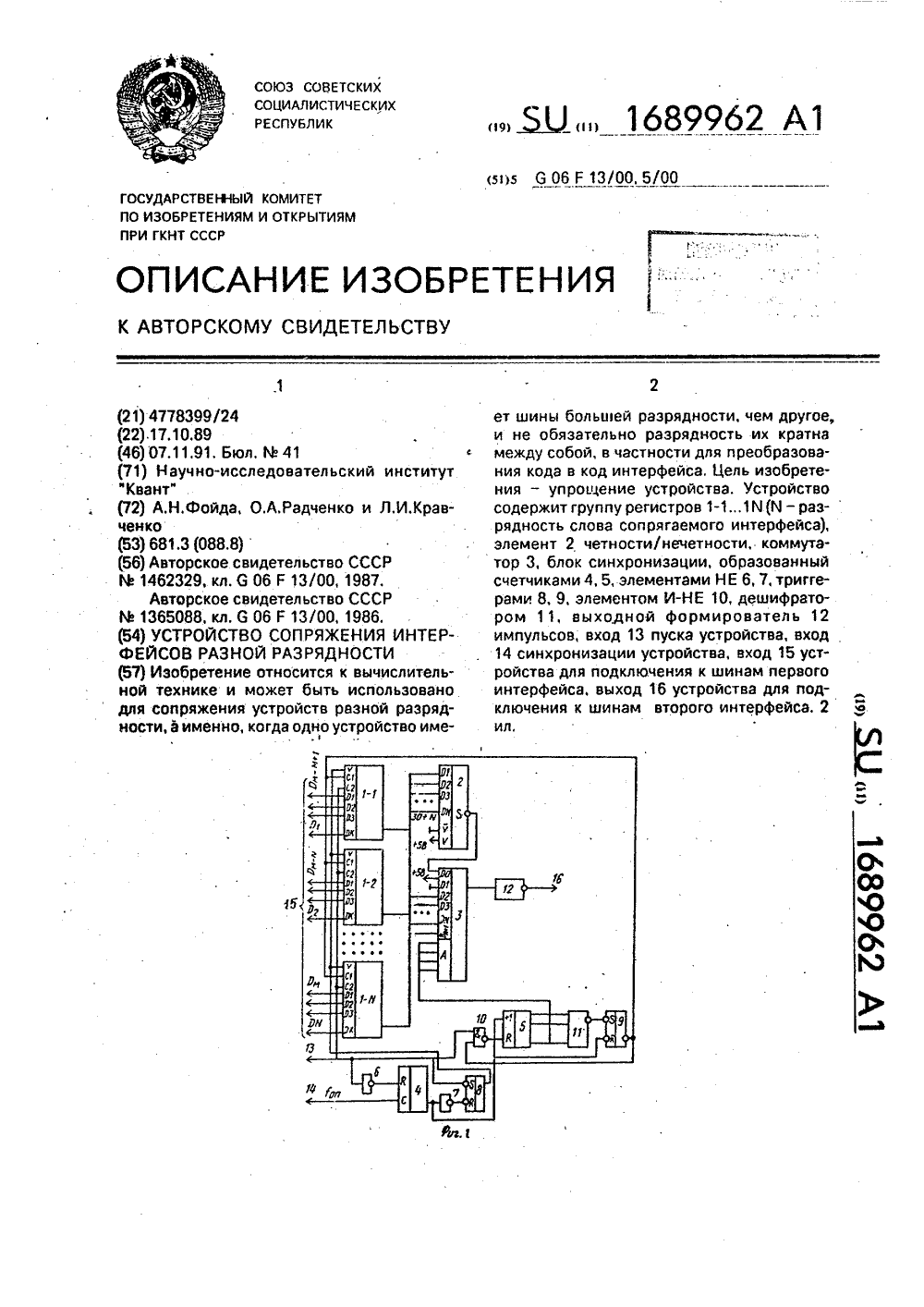

Номер патента: 1689962

Опубликовано: 07.11.1991

Авторы: Кравченко, Радченко, Фойда

МПК: G06F 13/00, G06F 5/00

Метки: интерфейсов, разной, разрядности, сопряжения

...в момент Т 5 на выходе второго разряда счетчика появляется "1", а на выходе первого разряда счетчика "0", Коммутатор 3 передаст на выход потенциал со следующего входа (входа 02), Этот потенциал, поступающий со старшего разряда регистра 1-1, соответствует младшему разряду кода первого интерфейса. Предположим, что в младшем разряде (01) кода первого интерфейса была "1", то тогда на выходе элемента 3 в момент Т 5 появится высокий потенциал, а на выходе 16 формирователя 12 - низкий. В дальнейшем частота кварцевого генератора поступает на вход 14 счетчика 4, на выходе которого продолжают появляться импульсы, которые считает счетчик 5, и сигналы с выхода счетчика 5 последовательно подключают на выход ком-. мутатора 3 потенциал,...

Номер патента: 1688211

Опубликовано: 30.10.1991

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: зазоре, индукции, магнитного, магнитопровода, поля

...поля; измеряемое с индукцией В и дополнительное с индукцией Вц, создаваемое индукционной катушкой 3, намотанной на датчик 1 Холла, при 30 протекании тока чере".катушку 3 от источника питания.Выходной сигнал датчика 1 Холла, пропорциональный сумме величин В+Вк, поступает на преобразователь 5 на 35 пряжение - код, Аналого-цифровое преобразование в преобразователе 5 происходит по сигналам, поступающим на вход преобразователя 5 с выхода блока 14 управления. Аналоговый сигнал датчика 1 Холла преобразуется в число импуьсов, которые поступают с преобразователя 5 на счетный вход реверсивного счетчика б, считающего в прямом направлении 45 Б=Б 1,К(В+В ),где Б - чувствительность датчикаХолла;1 - ток питания датчика Холла;иК - коэффициент...

Номер патента: 1644054

Опубликовано: 23.04.1991

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/06

Метки: измеритель, индукции, магнитной, цифровой

...этом через индукционную катушку 3 не протекает ток, который возбуждает магнитное поле с индукцией Врр , Выходной сигнал датчика Холла 1, пропорциональный магнитной индукции В, поступает на преобразователь 5.В выходном регистре преобразователя 5 напряжение-код устанавливается код й 2, соответствующий магнитной индукции В;Й 2=Я 1 п КВ,При положительном направлении магнитной индукции В, когда направление измеряемой магнитной индукции В совпадает с направлением дополнительной магнитной индукции Влс, код равен:й 1 - (В + Вц)К Я пПри отрицательном направлении магнитной индукции Вдр, т. е, когда направление измеряемой магнитной индукции В противоположно направлению дополнительной магнитной индукции Вдр, код Й 1 равен: М 1 = (В Вфс ) К Я...

Номер патента: 1629886

Опубликовано: 23.02.1991

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/02

Метки: измеритель, индукции, магнитной, цифровой

...счетчика 7 поступает такой управляемый сигнал, по которому реверсивный счетчик 7 работает на сложение.В первом такте измерения выхолной сигнал датчика Холла 1 (/=+(, - (/н. Такое значение выходного сигнала датчика Хол 16298865 1 О 15 20 25 ла 1 обусловлено тем, что управляющий сигнал на выходе блока 9 управления всегда в первом такте подключает первую пару противоположных электродов датчика Холла 1 к входу синхронного детектора 4, а через вторую пару противоположных электродов датчика Холла 1 протекает ток от источника 3 питания. Выходной сигнал датчика Холла 1 и 1==+/, - и/эчеРез пеРеключатель 2 и синхронный детектор 4 поступает на преобразователь 5 напряжение - временной интервал.Результат преобразования в виде импульсовпоступает...

Номер патента: 1597809

Опубликовано: 07.10.1990

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...Триггер 23 с выхода 26 выдает сигнал на шину реверса реверсивного счетчика б, по которому последний начинает работать на вычитание. Когда число в реверсивном счетчике б во втором такте (+1) цикла станет равным нулю, срабатывает элемент И 11, на который поступает код с реверсивного счетчика 6. Элемент И1 выдает управляющий сигнал на второй нулевой вход триггера 23 и устанавливает его в первоначальное состояние.Таким образом, триггер 23 во втором такте (+1) цикла второй раз изменяет направление счета в реверсивном счетчике б, т.е. реверсивный счетчик 6 начинает работать на сложение. В результате, после второго такта реверсивный счетчик б зафиксирует число импульсов, пропорциональное ЭДС Холла,г=Ке+Це 1=К)ех+Ы, - е+е == К) алые - юс+ 2...

Номер патента: 1583894

Опубликовано: 07.08.1990

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...затем показания счетчика 6 обнуляются,Информация о суммировании результатов кодирования двух тактов илиобнулении показаний счетчика 6 выделяется с помощью элементов И 10и 11 триггеров 12 и 13 и дешифратора 14.В первом такте запоминается полярность выходного сигнала детектора 4, соответствующая направлениюмагнитной индукции, определяемаяпреобразователем 5 напряжение - число импульсов. В первом такте срабатывают элемент И 1 О и триггер . 12,а во втором также - элемент И 11 итриггер 13,После второго такта измерениядешифратор 14 выдает знак выходногосигнала датчика Холла 1 на индикаторзнака. Когда 1 1 Пд и +В (магнитная индукция), срабатывают элемент И 10 и триггер 12 в первом такте измерения, поскольку на оба входа элемента И 10...

Номер патента: 1437814

Опубликовано: 15.11.1988

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, постоянной, цифровой

...П Ф О. В этом случае полезный сигнал (ЭДС Холла 1 ) и помеха (напряжение неэквипотенцпальнос. ти У,) отличаются на значительную величину.При таком условии во втором такте в реверсивном счетчике 8 в зависимости от того, что больше по абсолютному значению: полезный, сигнал 1, или по, меха О , производится суммирование или вычитание результатов измерения двух тактов, Информация о виде операции во втором такте выделяется с помощью фазочувствительного элемента 5. Блок 6 управления в зависимости от состояния фазочувствительного элемента выдает- во втором такте командный сигнал на реверсивный счетчик 8.Когда 1 7 У , в реверсивном счетчике 8 результаты измерения суммируются, при 1 СПони вычитаются.Пусть П = 1- Пн П= 1 к+ Пнэ. Выходной сигнал...

Номер патента: 1404990

Опубликовано: 23.06.1988

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/02, G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...Зе) с пятого выхода дешифратора 12.В конце первого такта измеренияблокуправления производит коммутацию переключателя 2, Во второй тактс датчика 1 Холла на преобразователь8 напряжение - число импульсов поступает напряжение У =е+Бнэ. В зависи-мости от соотношения уровней еи Унэво втором такте производится суммирование или вычитание результатов измерений двух тактов.Когда 1 е Бнэ 1, в реверсивномсчетчике 9 производится суммированиерезультатов двух тактов, при неравенствее 1 с Бнэ- вычитание Результатов измерений. Если еъ 1 Бнэ 1,при положительном направлении магнитной индукции (+В) сработают триггеры14 и 15, при отрицательном направлении (-В) магнитной индукции триггеры14 и 15 не сработают. Элемент И 16дешифрирует состояние блоков 14 и...

Номер патента: 1390584

Опубликовано: 23.04.1988

Авторы: Смирнов, Фойда, Чигирин

МПК: G01R 33/02

Метки: измеритель, индукции, магнитной, цифровой

...сигналов детектора 4 в оба такта измерения во втором такте фор 139 П 584мирует соответствующий сигнал на третьем вгнходе блока 8 так, что когда 11 1 П н, в РевеРсивном счетчике 6 производится суммирование результатов кодирования двух тактов, при 1( 1 цн, производится их вычитание.Пусть направление магнитной индукции В будет положительным +В, а 111111,1, тогда выходные сигналы10 датчика Холла 1 13,=(1+Б,), 13 7 = =(1-13 н э) . Во втором такте выходной сигнал детектора ч имеет положительную полярность, и является запрещаю 15 щим для элемента И 15. Поэтому выходной сигнал на третьем выходе блока 8 управления сохраняется и реверсивный счетчик 6 во втором такте работает на сложение. В результате во втором20 такте последний зафиксирует...

Номер патента: 1376101

Опубликовано: 23.02.1988

Авторы: Андреев, Фойда

МПК: G06F 17/30

Метки: информации, микрофильме, поиска

...не появится сигнал, что говорит об отсутствии межкадрового промежутка.50ссри дефектах микрофильма возможна ситуация, когда счетчик 13 отсчитал перемещение, равное 47 мм, а сигнал наличия межкадрового промежутка не выработался, В этом случае с выхода счетчика 13 формируется сигнал переполнения, который поступает на вход установки в нуль триггера 7 движения. Прекращается движение и 01анализируется ситуация, когда может быть наложение двух кадров.Процесс поиска продолжается до тех пор, пока блок 2 сравнения не выработает сигнал равенства, который устанавливает в нулевое состояние триггер 6 скорости и триггер 7 движения, что соответствует подготовке режима медленной скорости и выключению узла 8, Но микрофильм 11 продолжает движение из-эа...

Номер патента: 1324101

Опубликовано: 15.07.1987

Авторы: Фойда, Чигирин

МПК: H03K 17/62

Метки: импульсов, каналов, нечетное, распределитель, число

...все высокие потенциалыи на выходе элемента 2 И-ИЛИ-НЕ 13 вмомент Т 14 появляется низкий потенциал, который поступает на вход элемента ИЛИ-НЕ 14, и на выходе последнего появляется высокий потенциал,который поступает на вход элемента2 И-ИЛИ-НЕ 13 и поддерживает на его 35выходе низкий потенциал. Высокий потенциал с выхода элемента ИЛИ-НЕ 14поступает на входы Т -триггера 18и устанавливает его в состояние снизким потенциалом на первом, втором,40четвертом, пятом и шестом выходахи с высоким потенциалом на третьемвыходе.Высокий потенциал с выхода элемента ИЛИ-НЕ 14 поступает на вход перного элемента И-НЕ 19 и вызываетна его выходе низкий потенциал. Этотнизкий потенциал поступает на входвторого элемента И-НЕ 20 и устанавливает триггер на...

Номер патента: 1246018

Опубликовано: 23.07.1986

Авторы: Воллернер, Фойда, Чигирин

МПК: G01R 23/16

Метки: анализатор, спектра, частотного

...канале 3-5 фильтрами 6 гармоники (фиг.2 а,Г, Ь ) выпрямляются детекторами 7 и усредняютсяинтеграторами 8. Кроме того, напря"жение с фильтра 6 канала 3 выделяющего первую гармонику, поступает наформирователь 11 периода. При поступ.ленин сигнала Калибровка" на входгенератора 24 формирователь 11 пери, ода вырабатывает интервал, равныйпериоду первой гармоники входного18 2сигнала У (фиг.21 ). На это времявоткрывается ключ 12 и на вход счетчика 17 после делителя 15 поступают импульсы генератора 14 импульсов, прошедшие через двоичный делитель 13.Числа импульсов М, поступивших на счетчик 17, пропорционально периноду Т гармоники исследуемого сигна-, ла: Т Ь гИ = - =Т и 2 и 2 Кроме того, сигналы генератора 14 импульсов поступают на счетчик...

Номер патента: 1234794

Опубликовано: 30.05.1986

Авторы: Воллернер, Смирнов, Фойда, Чигирин

МПК: G01R 33/07

Метки: холла, эдс

...10 через избирательный усилитель 5 соединен с вторымвходом синхронного детектора 11,Выход преобразователя 12 напряжение.-код соединен с цифровым индикатором 13,Способ осуществляется следующимобразом.Датчик Холла помещают в магнитное поле и подают ток питания на токовые электроды датчика, На выходедатчика (холловских электродах) наводится напряжение переменного то.ка, его усиливают усилителем 2, выделяют избирательным усилителем 4 и,преобразовав его в сигнал постоянного тока амплитудным детектором 6, подают на сумматор 7, На выходе сумматора Формируется измеритель-, ный сигнал, который поступает на преобразователь 12 напряжение-код. Кроме того, .выходной сигнал сумматора (измерительный сигнал) после преобразования модулятором 8 в...

Номер патента: 1219991

Опубликовано: 23.03.1986

Авторы: Фойда, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, постоянной, цифровой

...переключатель 2, Это соответствует 10 началу второго такта измерения. Во второй такт выходное напряжение датчика Холла 1 снимается с другой пары противоположных электродов и равно Б = 1. - Бн , В зависимости от соотношения уровней 1 и 11 во втором такте производится суммирование или вычитание результатов измерения двух тактов. В оба такта измерения опорный сигнал фазочувствительного эле мента 6 Ц, и суммарный выходной сигнал датчика Холла 1 П = (Г + П) синфазны при 1Б , когда же Г сПх. нэ; то эти сигналы синфазны в один из тактов измерения и противофазны в 25 другой такт. Это обусловлено тем, что в оба такта измерения опорный сигнал Б, совпадает по фазе с ЭДС Холла Г,. Информация об изменении фазы выходного сигнала датчика Холла во...

Номер патента: 1188876

Опубликовано: 30.10.1985

Авторы: Андреев, Кардаш, Талалаев, Фойда

МПК: H03K 17/62

Метки: импульсов, распределитель

...первого 1, пятого 5, девятого 9 выходных элементов И - НЕ, первым входом последнего выходного элемента И - ИЛИ - НЕ 13 и третьего 3, седьмого 7, одиннадцатого 11 выходных элементов И - НЕ. Вторые входы первого 25 и второго 26 элементов И соединены соответственно с выходом третьего элемента ИЛИ - НЕ 19 и пятого элемента ИЛИ - НЕ 21.Выход второго выходного элемента И - НЕ 2 соединен с Я-входом первого Ю-триггера 15, другой Я-вход которого соединен с выходом десятого выходного элемента И - НЕ 10. 5-входы первого Ю-триггера 15 соединены с выходами шестого выходного элеента И - НЕ 6 и последнего выходного элемента И - ИЛИ - НЕ 13.Я-вход второго Ю-триггера 15 соединен с выходом четвертого выходного элемента И - НЕ 4. 5-вход второго...

Номер патента: 1170374

Опубликовано: 30.07.1985

Авторы: Воллернер, Фойда, Чигирин

МПК: G01R 23/16

Метки: анализатор, спектра, частотного

...18 соединен с выходом элемента И 19 и входом счетного триггера 20, выход которого через .ключ 14 соединен с выходом генератора 21 опорного сигнала.Первый вход формирователя 22 сигналов калибровки соединен с вторым выходом коммутатора 11, второй входс входной клеммой 33. Первый выход формирователя 22 сигналов калибровки через регистр 23 соединен с вторыми входами блоков 24 - 26 памяти. Второй выход формирователя 22 сигналов калибровки соединен с третьими входами блоков 24 - 26 памяти.Выходы блоков 24 - 26 памяти соедиФнены соответственно с элементами 27 - 29 индикации. Выход элемента И 31 сое-динен с четвертым элементом 30 индикации.Анализатор частотного спектраработает следующим образом.При измерении отдельных гармонических...

Номер патента: 1160404

Опубликовано: 07.06.1985

Авторы: Волков, Фойда, Чигирин

МПК: G06F 7/552

Метки: возведения, квадрат

...входов схемы сравнения,30вторые входы седьмого и восьмогоэлементов 2 И-ИЛИ соединены соответственно с выходом восьмого разрядарегистра основания и четвертым разрядным входом второй группы информационных входов схемы сравнения,выход "Больше" которой соединенс третьими входами элементов 2 И-ИЛИ,четвертые. входы которых соединеныс выходом "Меньше" схемы сравнения,выходы распределителя импульсов сое 40динены соответственно с входамиустановки регистра основания и всехдесятичных счетчиков, установочнымвходом преобразователя десятичного 04 4числа в число-импульсный код, пятым и шестым входамипервого и второго дешифраторов, тактовым входом блока возведения десятичной цифры в квадрат и тактовым входом схемы сравнеНа фиг, 1 представлена блок-схема...

Номер патента: 1141406

Опубликовано: 23.02.1985

Авторы: Фойда, Чигирин

МПК: G06F 7/552

Метки: возведения, извлечения, квадрат, квадратного, корня

...соединены с восьмым выходом второго дешифратора, девятый выход которого соединен с вторым информационным входом первой схемысравнения,На фиг. 1 представлена блок-схемапредлагаемого устройства, на фиг.2блок-схема преобразователя десятичного числа в двоичный код.Устройство для возведения в квадрат и извлечения квадратного корня(фиг.1) содержит регистр 1 основания,блок 2 возведения десятичной цифрыв квадрат, двухразрядный умножитель3, десятичный счетчик 4, преобразователь 5 десятичного числа в двоичныйкод, генератор 6 импульсов, вычитающий счетчик 7, сдвиговый регистр 8,второй элемент ИЛИ 9, первый элемент И 10, элемент 11 задержки,одновибратор 12, третий элемент ИЛИ 13,триггер 14 реверса, первую 15 и вторую16 схемы сравнения, четвертый...

Номер патента: 1133593

Опубликовано: 07.01.1985

Авторы: Фойда, Чигирин

МПК: G06F 7/552

Метки: возведения, извлечения, квадрат, квадратного, корня

...соединен с выходом второго элемента И, первый вход которого соединен с выходом генератора тактов и с первым входом третьего элемента И, вы ход которого соединен со счетным входом счетчика тактов, разрядные выходы которого соединены с информационными входами третьего дешифратора, первый выход которого соединен с первым входом четвертого элемента И, выход которого соединен с входом сброса счетчика циклов и с первым входом элемента 93 4ИЛИ, выход которого соединен с первымвходом первого триггера, первый выходкоторого соединен с вторым входом второго элемента И, второй вход первоготриггера соединен с шестым выходомвторого дешифратора, с вторым входомэлемента ИЛИ и с первым входом второго триггера, выход которого соединенс вторым входом...
