G11C — Запоминающие устройства статического типа

Номер патента: 263680

Опубликовано: 01.01.1970

Авторы: Бех, Корсунский, Чернецкий

МПК: G11C 11/14

Метки: запоминающее, тонкопленочное

...усилителей.Это увеличивает объем ЗУ и уменьшает потребляемую мощность.На чертеже представлена схема описываемого устройства.Оно содержит накопители 1 и 2, з нающие элементы 8, числовые шины 4, ра очие разрядные шины 5, вспомогательные разрядные шины 6, формирователь тока записи 7, разделительный дроссель 8, дифференциальный усилитель 9 и транзисторы Т, - Т 4.Положительный эффект достигается путем отключения вспомогательной разрядной шины б от выхода формирователя тока записи 7 и входа транзистора Тв усилителя считывания и подключения ее только ко входу дополнительного транзистора, включенного параллельно транзистору Т Высвободившийся раз. рядный ток 1, подается в рабочую разрядную линию еще одного накопителя, которая...

Номер патента: 263681

Опубликовано: 01.01.1970

Автор: Любинский

МПК: G11C 7/00

Метки: запоминающее, параллельное

...30 2Это позволяет исключать неисправности в разрядных трактах ЗУ,На чертеже изображена схема описываемого ЗУ.Переключательная схема содержит регистр из триггеров Т, - Ти вентилей Ву, - В;, (где у - меняется от 1 до и).В исходном состоянии для работы используются разряды Р, - Р, причем каждый разряд Р; соединен со входом Вх; через вентиль В;, и с выходом Вх, через вентиль Ву Все триггеры Т, находятся в состоянии О. Вентили Ву Ву, и Ву, - закрыты, вентили Ву, и Ву. - открыты.При наличии сигнала на входе управляющей шины Сбой триггер Т, переходит в состояние 1. При этом вентили В В 1 Вт, открываются, а вентили Ви Ву, - закрываются.В результате входы Вх, и выход Вых, будут подключены к дополнительному разрядному (резервному) тракту...

Номер патента: 264451

Опубликовано: 01.01.1970

МПК: G11C 7/08, G11C 8/10

Метки: 264451

...ни одна из выходных шин дешифратора не является выбранной. 2-й такт. В зависимости от значения и-разрядного двоичного кода, поступающего в дешифратор в своем прямом значении в виде сигналов хо, х, х,и инверсном значении в виде сигналов хо, х , хп-, в момент поступления , сигнала Занесение на вход 17 устройства срабатывает одна из схем И диодного дешифратора, и на выходе инвертора, соединенного с ней, появляется потенциал нулевого уровня, являющийся сигналом выбранной выходной шины дешифратора.Сигнал, появившийся на выбранной выходной шине, запоминается, Запоминание его происходит аналогично запоминанию исходного соединения. При этом на всех невыбранных выходных шинах и на выходе группового инвертора, относящемся к той группе, где...

Номер патента: 264452

Опубликовано: 01.01.1970

Авторы: Ленинградское, Якобсон

МПК: G11C 7/08, G11C 8/10

Метки: 264452

...дешифратор 8 дят ключевые диоды 9 и 10 и сопротивл нагрузки 11. пое объединение Красная заря Второй ферритовый распределитестоит из входных феррит-транзистор дулей 12, диодной сборки 18, трансров 14 на сердечниках с ППГ.Каждый рабочий трансформатор 8 и 14 распределителей 1 и 2 имеет по четыре обмотки: входную обмотку запрета записи У одновитковую обмотку (шину) записи т, одновитковую обмотку (шину) считывания Фз; распределительную (за пир ающую) обмотку 1 Г,В состав дешифратора входят также трансформатор сброса 15 с,ограничительным резистором 1 б, а также сборка ИЛИ 17, состоящая из диодов 18 и резисторов 19, входы которой подключены к выходам 20 коммутатора координаты Х, а выход подключен к трансформатору сброса 15.Дешифратор...

Номер патента: 264462

Опубликовано: 01.01.1970

Авторы: Артемов, Институт, Пйнченко, Тарануха, Тимофеее

МПК: G11C 7/02

Метки: записи, информации, магнитный, носитель, цифровой

...ТО, что Оомотка враждой головки записи информационной строки подключена к выходам двух усилителей записи со схемамп совпадеци 1 На вхо;1 е, управчяющце зходы которых со- ЕДЦЦЕЦЫ С ВЫХОДОМ тРИГГЕРа В.;ОДНОГО РЕГИСтра, сигнальные входы - с в.кодах ц триера записи, а входы усилигелсй заццсц сицродорожки соединены с выходами триггера записи, содержащеГО элемец Г задергккц ца счетном входе.Это позволяет повысить помехозащищенность при считывании информации потокочувствительными головками в результате устрапения постоянной составляющей намагниченности носителя при записи.11 а чергеже показана функциональная схемаустройства, где: / - трцггеры входного реги 5 стра; 2- - триперы записи; 5 - схемы совпадений; 4 - усилители запцси; 5 - головки...

Номер патента: 264464

Опубликовано: 01.01.1970

МПК: G11C 19/02

Метки: григорянрегистр

...и тока общего контура.Таким образом, стнраемая информация на 5 месте переднего фронта, продвигающегося полинии задержки импульса, определяет записываемую информацию на месте заднего фронта.В результате при прохождении одного импульса питания по всей линии задержки ннформа- О ция перезаписывается со сдвигом, равным ширине импульса.Регистр позволяет работать и в режимециркуляции информации. Это имеет место тогда, когда время между импульсами питанття 5 равно времени пробега импульса по линии задержки. При этОм инфорзтаци 5, сдвинутая к началу линии. задержки (месгу подачи питания), считывается передним фронтом входящего в линию задержки импульса питания и посред ством возникшего тока общего контура записывается на месте заднего...

Номер патента: 264465

Опубликовано: 01.01.1970

Автор: Аболинь

МПК: G11C 17/00

Метки: 264465

...долговременного запоминающего устройства.Код адреса по шинам 1 поступает на адресные входы узла 2 постоянной памяти и одновременно на схемы 3 выборки адреса измененной информации, Число схем 3 определяется заданным числом подлежащих изменению слов. Вторые входы схем 3 соединены с вы.ходами элементов 4, хранящих на сменном носителе адреса заменяемых слов. В случае совпадения поступившего адреса с одним из адресов, хранящихся в элементах 4, на выходе соответствующей схемы 3 выраоатывается сигнал, который через схему сборки 5 поступает на схему блокировки 6 и блокирует выдачу кода из узла постоянной памяти по этому адресу, Одновременно упомянутый сигнал с выхода схемы 3 через соответствующую схему 7 считывания измененной информации...

Номер патента: 264466

Опубликовано: 01.01.1970

Авторы: Ефремова, Ильин, Копии, Райтаровский

МПК: G11C 11/14

Метки: памяти, элемент

...либо методом вакуумного напыления на стеклянные трубки, либо методом электролитического осаждения на проволоку из проводящего материала. Применяется и комбинированный метод, заключаОсцийся в том, что ца подлоукку каким-либо способом, например вакуумным 1 ли кимпческим, наносится металлический подслой, а затем электролитическим способом осаждается тонкая магнитная пленка,Предложенный элемент отличается тем, что сама пленка служит шиной записи - считывания. Это позволяет упростить элемент памяти,Предложенный элемент памяти изображен на чертеаке.Он выполнен на цилиндрической тонкой магнитной пленке 1, нанесенной на сплошную диэлектр 51 ескуо подлоокк 2. В качестве ц 1 и.ны считьНация - записи в эточ элементе ис.пользуется сама...

Номер патента: 264467

Опубликовано: 01.01.1970

Авторы: Антонов, Иванов, Шагиахметов

МПК: G11C 5/02

Метки: запоминающего, матрица, устройства

...к усиДля уничтожения помех от разрядного тока в такой матрице требуется равенство импедансов секций обмотки, что практически достигнуть очень трудно.Описываемая матрица запоминающего устройства отличается тем, что, с целью увеличения отношения сигнал/помеха на входе усилителя чтения, токовыравнивающий трансформатор мостовой схемы содержит третью обмотку, подключенную к ключу, обеспечивающему замыкание ее в такте считывания, а вход усилителя чтения подключен к цепям связи двух первичных обмоток трансформатора с токо- задающими резисторами мостовой схемы.Матрица запоминаюгцего устройства изображена на чертеже. т магнитные элементы, проыми и разрядными шинами. На простоты показаны только раз и 2. Она также содержит резисторы 3 и 4,...

Номер патента: 264729

Опубликовано: 01.01.1970

Автор: Быховский

МПК: G11C 13/04

Метки: запоминающее, интерференционноготипа

...7 - направление электронногопучка:при чтении; 8 - вход изображенияобъекта; 9 - выход изображения объекта.Блок воздействия Б с помощью электрического и/или магнитного поля может менятьформу пучка или динамические и геометриче.ские,параметры пучка, например длину волны. В блок воздействия подается напряжениеили ток из преобразователя П цифрового кода в напряжение или ток,Устройство расщепления Р разделяет пучок на две компоненты 3 и 4, одна из которых(4) является эталонной.Матрица М, выполненная из микронных проводников, предназначена для модуляции пучка 3 информационным возмущением в видезарядового изображения (каждый элементматрицы заряжен до некоторого потенциала),т, е. для введения ниформации в,пучок.При чтении на матрицу М...

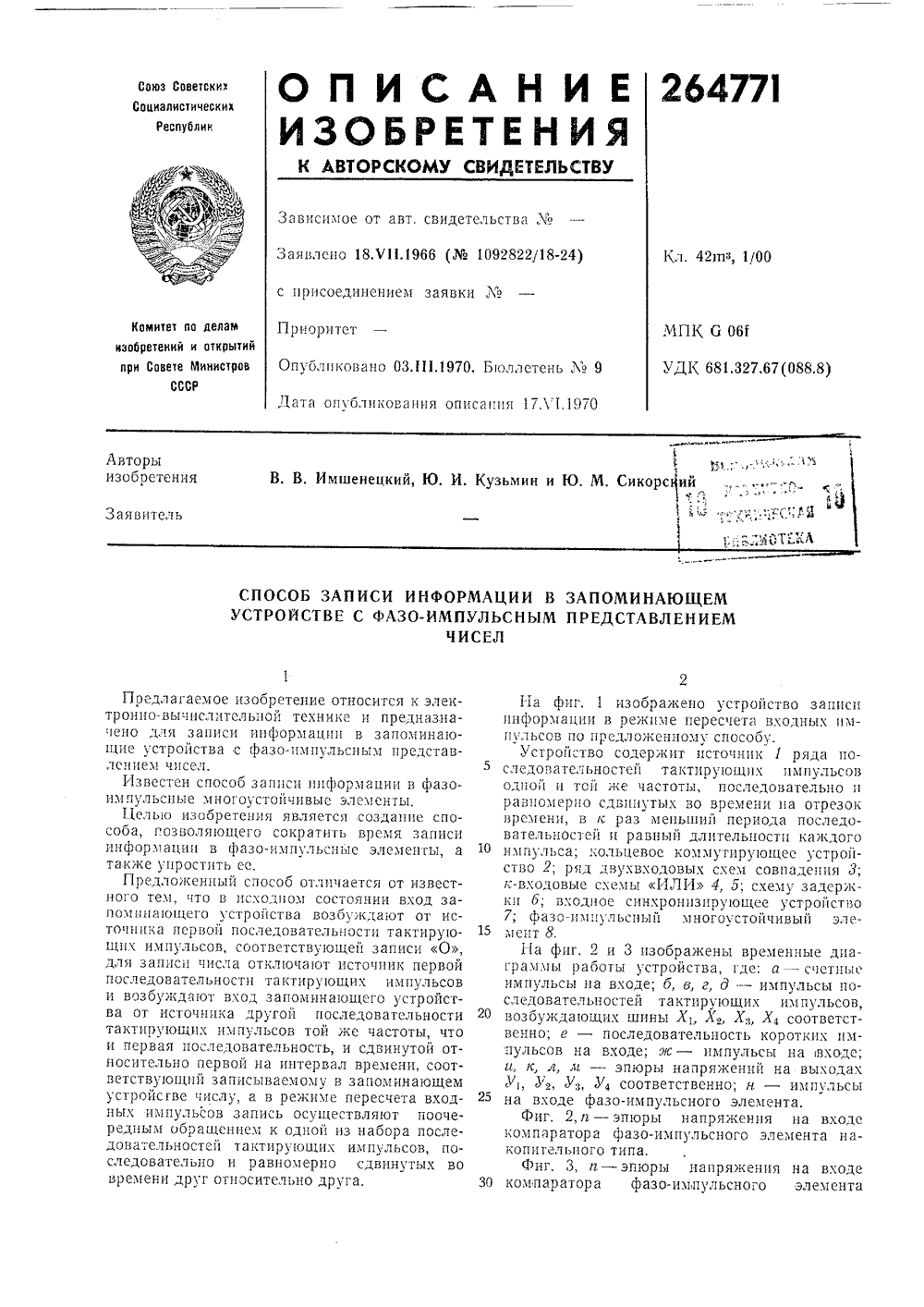

Номер патента: 264771

Опубликовано: 01.01.1970

МПК: G11C 11/56

Метки: записи, запоминающем, импульсным, информации, представлениемчисел, устройстве, фазо

...вход Ъ, проходить на вход Л;, кольцевого коммутируощего усгройства 2. При этом с одного выхода коммутирующего устройства 2, например Уь на второй вход соответствующей диодной вентильной схемы совпадения 3 подается разрешающий потенциал (фиг, 2, и и 3, и), а на вторые входы остальных диодных вентильных схем 3 подаются запрещающие потенциалы соответственно с выходов У У, , УУ, , Укоммутирующего устройства 2 (фиг. 2, к, л, л и 3, к, л, я), в результате чего из к последовательностей тактирующих импульсов, подаваемых с шин Хь Х,.Х, Х, , Х(фиг. 2, б, в, г, д и 3, б, в, г, д) на первые входы соответствующих дисдных вентильных схем совпадения 3, на вход Л (фпг. 2, к и 3, и) фаза-импульсного элемента 8 через схему ИЛИ 5 проходят лишь импульсы...

Номер патента: 264787

Опубликовано: 01.01.1970

Автор: Иль

МПК: G11C 15/00

Метки: ассоциативного, запоминающегоустройства, накопитель

...который этот элемент представляет. Например, если имеется несоответствие в 4-ом разряде такого вида; 1 - хранимая информация, а О - опросная, то в выодной детекторной обмотке, проходящей через запоминающий элемент этого разряда, должен индуктироваться положительный сигнал, имеющий амплитудное значение, в восемь раз больше по сравнению с сигналом несоответствия такого же вида в первом (младшем) разряде. Введение разрядного веса может быть выполнено различными путями: увеличением размеров запоминающего элемента, величиной опросного тока и т. д, По-видимому, наиболее простой способ - это увеличение числа витков выходной детекторной обмотки при переходе к более старшему разряду. Если ограничиться рассмотрением такого идиеализированного...

Номер патента: 265188

Опубликовано: 01.01.1970

Авторы: Войтович, Институт

МПК: G11C 5/00

Метки: запоминающее, криогенное

...дешифраторной платы, Шунтом является вентиль 26 50 криотрона начальной установки. Показанная на фиг, 2 схема трехтактного дешифратора - не единственная, Она может быть построена и по другим принципам.Запоминающая плата, как следует на фиг. 2, 55 разбита на группы числовых линеек по числу выходов древовидных дешифраторов. Одни концы адресных проводников числовых линеек подключены к выходам древовидных дешифраторов, а другие соединены вместе в точке 26. 60 Между точкой 26 и основанием древовидного дешифратора (точкой 27) включен шунт 27 - 28 - 26, состоящий из обходной шины 23 - 26 и вентиля входного криотрона 29. Этот криотрон с целью увеличения быстродействия памяти можно сделать личейным. Так как в данном случае древовидные...

Номер патента: 265189

Опубликовано: 01.01.1970

Авторы: Дубровский, Хавкин

МПК: G11C 7/08

Метки: выборки, импульсов, формирования

...тока выборки; этот элемент соединен с базовой цепью другого формирователя цепью обратной связи.На чертеже представлен вариант принцнпи альной схемы устройства.Выходные каскады двух формирователей(транзисторы 1 и 2) управляются отдельными запускающими каскадами на транзисторах 3 и 4, на входы которых подаются одновременно 0 импульсы управления. При этом открываютсятранзисторы 1 и 2, и через резистор б протекает ток выборки, величина которого определяется входным сопротивлением магнитного ключа при перемагничивании. Ток выборки 5 протекает также через нагрузку (например,резистор) б, величина которой выбирается с таким расчетом, чтобы падечие напряжения на ней было меньше напряжения, необходимого для отпирания транзистора 7, включенно го в...

Номер патента: 265952

Опубликовано: 01.01.1970

Авторы: Дубровский, Попов, Хавкин

МПК: G11C 7/08

Метки: магпитным, накопителем

...дешифратора. Для этого выходы адресных ключей У разделены на груп 5 пы по К-ключей в каждой группе, количество которых равно числу координатных шин вкаждом из модулей магнитного накопителя.Выходы адресных ключей 1-группы соединеныс т-координатными шинами каждого из К-мо 10 дулей, причем номера адресных ключей вгруппе соответствуют номерам модулей магнитного накопителя. Таким образом, К-выходг-группы соединен с т-координатной шинойК-модуля.15 На чертеже представлен один цз возможных вариантов выполнения предлагаемогоустройства.К входам преддешифратора У 1 присоединены кодовые шины 2 адреса младших разря 20 дов, например с первого по четвертый. Выходы преддешифратора 1 соединены со входамнсоответствующих по номеру адресных ключейУ...

Номер патента: 265953

Опубликовано: 01.01.1970

Авторы: Балашов, Гавич, Тлов

МПК: G11C 15/02

Метки: ассоциативный, запоминающий, элемент

...В = - В, . Первоначальное состояние обеспечивается тем, что одновременно с подачей в 1-ю шину записи импульса тока записи в следующую по порядку 2-ю шину записи подается импульс тока стирания 1 который переводит все сердечники на 2-й шине записи в первоначальное состояние В,. Токи записи и стирания подаются через кольцевой распределитель, который после каждой операции подачи импульсов 1, и 1, последовательно сдвигается на один шаг (т, е. подключает на запись 2-ю шину записи и на стирание 3-ю и т. д,), Таким образом, после одного полного оборота кольцевого распределителя (и - 1)-я пара сердечников будет переведена в необходимые состояния намагниченности, а и-я пара получит только импульс стирания, и далее при необходимости непрерывной...

Номер патента: 265955

Опубликовано: 01.01.1970

Автор: Кораблев

МПК: G11C 19/20

Метки: катодом, лампах, регистр, холодным

...всех запоминающих ламп рабочих ячеек регистра,она питается через сопротивление Р, повышенным напряжением У,. Ток, идущий через сопротивление Я должен превышать максимально возможный ток потребляемый регист ром при одновременном срабатывании всехламп.При подаче сигнала Сдвиг срабатываетлампа Л 1, ячейки сброса и снижается напряжение на анодной шине регистра и конденса торе С При этом гасятся запоминающиелампы рабочих ячеек регистра, после чего самопроизвольно гаснет и лампа Лячейки сброса, Это достигается благодаря включению единственного гасящего конденсатора С и ин дуктив ности.После гашения лампы Лнапряжение наанодной шине регистра восстанавливается за время у р С 1 а - гг (б г) )7 фа бВремя Т должно быть больше времени...

Номер патента: 266371

Опубликовано: 01.01.1970

МПК: G11C 11/08, G11C 27/00

Метки: аналоговое, запоминающее, магнитное, регулирующее

...8 и к и рабочая(кОл,ск 11 р 1 т 51) обмотка СО срс;Ис 10 ко 1 11,Если в начальный момент времени сердечник 1 размагничен, Го прп включенном пптапии генератор работает с Минимальной чвсто той. Е,сли частоту надо увеличть, то с Выхода:Ирмировател 51 имплсов 5 и обмоткх хпра 5- ленц 11 следует подать серию коротки; ихИу 1 ьсов тока с плавпо парастющей ахГл 1.тулон. Теперь сердечник 1 будет плавноа О х;аГиичпВаться От кагждого импульса ВГлогь доз аксималыОГО заченя Остат 01 но 1 ин,:у к 1 и : Пр 1 этом площадь прях 0 Гйльг 1011 петли Гистсрезиса сердечника 2 судет уменьшаться (пр 1 насыщении сердечника 1 Она будет ми ималь ной). Прп этом частота Гу;ет измеиятьс пформуле: 20 Ф, - сложная функция Измсиспия магпптпо..о потока Фх от изменения...

Номер патента: 266384

Опубликовано: 01.01.1970

Авторы: Нечаев, Специальное

МПК: G11C 27/00

Метки: лигнитного, накопления, резонанса, спектров

...потенциометра, жестко связанного с,кареткой самописца,либо с интегратора. Необходимость в переменном пороге срабатывания триггера Шмиттавозникает при снятии сигнала с прецизионногопотенциометра или фазового детектора, таккак в этом случае на воде преобразователя бменяется постоянная составляющая за счетсмещения, которое вводится для того, чтобынакапливать сигналы только положительнойполярности.Схема пропускания 2 представляет собойпотенциально-импульсный ключ, работой которого управляет триггер блокировки 3. В зависимости от потенциала на входе а стартовыйимпульс либо проходит на накопитель, либонет.Устройство задержки 4 представляет собойэлектронное реле времени с регулируемой вы,держкой времени и служит для возвращения схемы...

Номер патента: 266838

Опубликовано: 01.01.1970

МПК: G11C 11/40

Метки: триггерное

...усиления транзисторов должно незначительно превышать пороговое напряжение эмиттерного перехода транзисторов. Однако на практике с целью повышения помехоустойчивости или динамических характеристик триггера питающее напряжение выбирается в 3 - 10 раз большим, Увеличение потребляемой мощности составляет при этом величину ЛР, причем ХРР, где Р - величина потребляемой триггером мощности при минимально необходимом напряжении питания.В триггерном устройстве триггер с непосредственными связями дополнен парой транзисторов противоположного типа проводимости, образующих еще один функционально независимый триггер, причем оба триггера имеют общие коллекторные резисторы нагрузки.Для того, чтобы быстродействие и помехоустойчивость первого...

Номер патента: 266841

Опубликовано: 01.01.1970

МПК: G11C 19/00, H03K 17/76

Метки: многотактный, распределитель, реверсивный

...ИЛИ4, элемент НЕ б и элемент Память 6. Сигналы управления распределителем поступают15 на шины 7 - 9,Частотно-избирательные элементы 1 ячеекраспределителя настроены на различные частоты, Например, для случая трехтактного управления на частоту настроены элементы 120 первой, четвертой, седьмой и т. д. ячеек, начастоту- элементы 1 второй, пятой, восьмой и т. д. ячеек, на частоту з - элементы 1третьей, шестой, девятой и т. д. ячеек.В исходном состоянии элементы Память 6всех ячеек распределителя выключены (напрямом выходе элементов отсутствуют сигналы логической единицы). Для включенияэлемента 6 первой ячейки к шинам 7 и 8 необходимо подключить переменное напряжение сЗО частотой , а на шину 9 подать сигнал логи266841 4 Составитель В, Е....

Номер патента: 266846

Опубликовано: 01.01.1970

Авторы: Ленинградский, Тимофеев

МПК: G11C 11/063

Метки: запоминающее

...обмотками 3 числовых линеек 4.Через каждый запоминающий элемент 2,кроме числовой обмотки 3, проходит разряд.ная оомотка 14, служащая для управлениязаписью информации и для съема сигнала считывания.Запись информации в предлагаемом ЗУпроизводится известным способом: а именно, подачей импульсов токов в одну из координатных обмоток 10 и в одну из координатных обмоток 11 при наличии тока смещения в обмотке 9 смещения, обуславливают перемагничивание сердечника только одного (заданного) координатного трансформатора. По числовой обмотке 3 проходит двухполярный импульс тока. Первая полуволна этого импульса выводит все запоминающие элементы 2 числовои линейки 4 в исходное состояние насыщения.В момент прохождения второй полуволны импульса тока...

Номер патента: 266847

Опубликовано: 01.01.1970

Автор: Московский

МПК: G11C 27/00

Метки: запоминающая, ячейка

...контакта. Запись необходимой О информации на ячейку производится путемподачи электрических импульсов на соответствующие параллельные электроды. Информация считывается с любой пары параллельных электродов путем подачи на выбранные 5 электроды радиоимпульсов, частоты заполнения которых соответствуют трем стабильным состояниям ячейки.Принцип действиэлектро меха ническ0 ческого образца, в бразец, выполнен - зависимость часического образца 1 - электроды; 2 - пьезокерамическийый в виде куба; на фиг, 2тоты резонанса пьезокера я основан на зависимости их констант пьезокерамичастности упругости, а сле266847 Предмет из об р стен и я Е,г Составитель В. ЩеглОВхред Т, П. Курилко Корректор Н, С. Сударенкова ктор С. Лазарев аказ 1821/7 Тираж 480...

Номер патента: 266848

Опубликовано: 01.01.1970

МПК: G11C 11/38

Метки: запоминающее

...диодами включена только одна пара диодов,В такои схеме полупроводниковых диодовпочти вдвое меньше, в результате чего значительно уменьшаются размеры запоминающейматрицы и увеличивается надежность работы5 устройства.Изложенная сущность изобретения поясняется принципиальной схемой устройства.К общей точке последовательно соединенныхполупроводниковых диодов 1 и 2 подсоединен10 анод туннельного диода 3, катод которого соединен с общей точкой двух последовательновключенных диодов 4 и б. К этой же точкеподключен анод туннельного диода б, катодкоторого присоединен к средней точке двух15 последовательно соединенных диодов, и таквесь разряд.При этом диоды 1 и 2 подключены к шдиоды 4 и б - к тнине 8, а диоды 9 ишине 11,20 Прн записи, например...

Номер патента: 266849

Опубликовано: 01.01.1970

Авторы: Библиотека, Куликов, Штейнер

МПК: G11C 27/00

Метки: запоминания, постоянного, уровня

...питания + Е и непосредственно связана с базой транзистора 5, который совместно с резисторами б и 7 выполняет функцию усилителя пос тоянного тока.При подаче через магнитоуправляемый контакт входного напряжения отрицательной полярности конденсатор 2 заряжается до уровня этого напряжения. При этом между анодом и 10 катодом триода создается электрическое поле,влияющее на величину его сеточного тока.Напряжение с сетки триода, обусловленное этим током, подается на вход усилителя постоянного тока. Выходной сигнал снимается с ре зистора б.При изменении величины входного напряжения выходное будет также изменяться, при этом между ними сохраняется однозначная зависимость, Если при каком-либо значении 20 входного напряжения обесточить...

Номер патента: 266850

Опубликовано: 01.01.1970

МПК: G11C 11/08

Метки: 266850

...рдечников обмотки ены согласно, а в Изобретение относится к области вычислительной техники и, в частности, к области запоминающих устройств.Известны запоминающие устройства на элементах с модуляцией магнитного сопротивления, например на элементах ММС, в которыхиспользуется обмотка смещения, проходящаяпоследовательно через модулируемые отверстия всех элементов матрицы. В момент опросана этой обмотке наводится сигнал, равный напряжению опроса, что приводит к паразитномуопросу всех элементов матрицы и создает помеху на обмотках считывания, которая прималых токах опроса может быть соизмеримас выходным сигналом,В описываемом устройстве для устраненияуказанной помехи обмотка опроса проходитчерез одну половину опрашиваемых сердечников...

Номер патента: 266851

Опубликовано: 01.01.1970

Авторы: Беккер, Сгэр, Швалев

МПК: G11C 11/06, G11C 5/02

Метки: памяти, пластин

...изготовления пластины памяти с двумя обмотками пробиваютпрямоугольные отверстия в ферритовой пластине наносят на поверхности пластины проводящие покрытия, пробивают перпендикулярнопервым отверстиям вторые прямоугольные отверстия и вытравливают рисунок печатнойобмотки на обеих поверхностях пластины.На фиг. 1 показан разрез предлагаемойпластины; на фиг. 2 - верхняя поверхностьпластины; на фиг, 3 - нижняя поверхностьпластины,В пластине памяти 1 пооиваются отверстияпрямоугольной формы 2, через которые на поверхность пластины наносится медное покрытие электрохимическим или другим способом.5 Затем тем же инструментом перпендикулярнопервым отверстиям пробивают вторые отверстия 2. При этом в определенных местах ранее нанесенного покрытия,...

Номер патента: 266852

Опубликовано: 01.01.1970

МПК: G11C 11/06

Метки: 266852

...пластинах с разрядными обИзобретение относится к области запоминающих устройств (ЗУ).Известно ЗУ на многоотверстных ферритовых пластинах с разрядными обмотками, в котором введено перекрещивание указанных обмоток для уменьшения взаимного влияния соседних разрядов,Однако взаимное влияние толсоседних разрядных обмоток в тако еньшено.Описанное устройство отличается тем, что в нем все разрядные обмотки разделены на группы по четыре обмотки в каждой. Каждая из обмоток разделена на четыре участка, причем для любых двух обмоток группы количество пар индуктивно связанных участков, направленных согласно друг другу, равно количеству пар соответственных участков, направленных друг другу навстречу.Это позволяет уменьшить взаимное влияние...

Номер патента: 266853

Опубликовано: 01.01.1970

Авторы: Беккер, Кузнецов, Швалев

МПК: G11C 11/08

Метки: памяти, пластина

...чем у ржащая подланесена фертем, что, стемпературывыполнена итермическогоферрита. жку с итовая целью аботы мате- расшиприсоединением заявкиИзобретение относится к области запоминающих устройств,Известна пластина памяти, содержащая подложку с отверстиями, в которых нанесена ферритовая пленка.Ферритовые пластины памяти, изгоговленные из ферритов магний-марганцевой системы, имеют сравнительно низкую температуру Кюри, что ограничивает их применение в широком диапазоне температур.Известно, что тороидальные сердечники из никель-цинкового феррита, подвергнутые механическому сжатию, имеют более высокую температуру Кюри.Целью изобретения является создание интегральной пластины памяти на основе микротороидальных сердечников, которые могут,...

Номер патента: 266854

Опубликовано: 01.01.1970

Авторы: Булавин, Технической, Федорова, Ходаков

МПК: G11C 5/00

Метки: библиотека

...выходным обмоткам 4 и б сердечников 1 и 2, последовательно соединенные обмотки записи б и 7 и стирания 8 и 9, а также тактовые обмотки 10 и 11, проходящие через сердечники 1 и 2 соответственно.Ячейка работает следующим образом. Импульс записи, поступающий на обмоткиб, 7, переключает сердечник 1 в состояние О, а сердечник 2 - в состояние 1.Тактовый импульс, следующий за импульсомзаписи, поступающий, например, на обмотку б, переключает сердечник 1 из состояния О в состояние 1, В результате переключения на выходной обмотке 4 наводится э.д.с., заряжающая конденсатор 8 через обмотку б. Ток заря да, протекающий через обмотку 5, переключает сердечник 2 из состояния 1 в состояние О.По окончании переключения сердечника 1конденсатор 3...
