G11C — Запоминающие устройства статического типа

Номер патента: 393771

Опубликовано: 01.01.1973

МПК: G11C 17/02

Метки: большим, двух, долговременное, записью, запоминающее, основанием, системе, счисления, типа, трансформаторного, чисел

...-сердечники трансформаторов 12, и к ним подключены шины 8, объединяющие обмотки 6 сердечников, соответствующих цифрам 1. Первичными обмотками 16 в обратном направлении прошиты сердечники трансформаторов 11 и в прямом направлении - сердечники трансформаторов 12, и к ним подключе.- ны шины 8, объединяющие обмотки б сердечников, соответствующих цифрам 2. Первич-. ными обмотками 16 в обратном направлении прошиты сердечники трансформаторов 11 и 12, и к ним подключены шины 8, объединяющие обмотки б сердечников, соответствующих цифрам 3. Вторичные обмотки 17 являются выходами дешифраторов 9, и к ним подключены усилители воспроизведения 18. Число выходов дешифраторов 9 равно двум (в общем случае 1 оддР,Устройство работает следующим...

Номер патента: 394142

Опубликовано: 01.01.1973

Авторы: Башкис, Дулинскас, Срибике

МПК: B21D 53/00, G11B 3/70, G11C 11/02 ...

Метки: диска, магнитного

...получения плоской поверхности заготовки 2 о (подложки) диска и требуется дополштельняя операция чистового точения.Для уменыпения искривления магнитного диска, увеличения объема записываемой на магнитный диск информации,и повышения на дежностп работы запоминающего устройства вырезку контура отверстия в заготовке осуществляют после термомеханической правки вырезанной и подвергнутой черновому точению по торцам заготовки, После вырезки контура от- зо верстия торцы подвергают чпстовому точению и на заготовг наносят покрытие.Предложенным способом изготовляются магнитные диски из листов алюминиевых сплавов Д 16 и АМг 5 с наружными диаметрами 350 - :356,4,я,п, с диаметрами отверстий 150-:-168,3 л,я толщиной 1,24 - ;2,4...

Номер патента: 394792

Опубликовано: 01.01.1973

Авторы: Верижников, Панферов, Фельдман

МПК: G11C 19/00

Метки: конца, обнаружения

...входы 11 и 2 схем И 4 и 5 подключены ко входной шине 10, связанной с динамическим на копителем 13.Устройство работает следующим образом.Предположим, что в накопитель И однимиз известных способов записываются маркеры начала и конца информационной после довательности. Причем маркер конца информационной последовательности представляет два импульса, один из которых записывается в фазе с информационными сигналами, а другой - со сдвигом по фазе, абсолютное значе ние которого равно временному сдвигу схемызадержки 8. Маркер начала записывается в фазе с информационными сигналами. Первым из накопителя 13 выходит маркер начала информационной последовательности, который 25 ставит триггер 1 в единичное состояние, пройдя через схему И 4.Далее, за...

Номер патента: 394843

Опубликовано: 01.01.1973

Авторы: Мошкин, Таланов

МПК: G11B 11/00, G11C 23/00

Метки: динамического, запоминающее, типа

...наборе программы используется один барабан 22. Далее под действием сжатого воздуха ампулы по пневмопроводу 28 поступают через распределители в хранилище, выполнен пое в виде трубок.По сигналу оператора соотгетств ющдя программа из трубки 27 поступает в загрузочную магистраль 19, отжимает качякнцуюся пластину 12, которая поворачивается пя своей оси 13, 20 и следует нс ппевмопроводу У под ;,сйствиемсжатого воздуха до бараоана 2; плдстпнд У 4 совмещается свопм отверстием 13 с ппевмопроводом (. После прохождения последней ампулы пластина 14 перемегцястся приводом до 25 перекрытия пнсвмопровода 1 (плястнпд 14 может в этом месте иметь отверстие, мсньшес отверстия ампулы, для прохо са воздуха либо воздушный обвод - на чертеже условно не...

Номер патента: 394847

Опубликовано: 01.01.1973

Авторы: Нерсес, Цатурова

МПК: G11C 8/00

Метки: адресов, записи, формирования

...предлагаемом устройстве при изменении групповых границ все необходимые переключения в схемной части дешифратора производятся автоматически одним пакетным переключателем, связанным с дешифратором. Предлагаемая схема позволяет устанавливать групповые границы в логарифмическом масштабе с коэффициентом два (каждый последующий интервал вдвое больше предыдущего) и делить групповой интервал на подгруппы в линейном масштабе.Установкой различного режима можно менять соотношение логарифмической и линейной частей.Сущность изобретения состоит в том, что устройство содержит логические элементы И, подключенные выходами ко входам младших разрядов двоичного делителя частоты и соединенные первыми входами с выходом датчика случайной величины. Вторые...

Номер патента: 394848

Опубликовано: 01.01.1973

Авторы: Мамдж, Мерзл

МПК: G11C 7/02

Метки: извлечения, информации, полезной, сигнала, считанного

...блок-схема предложенного устройства; на фиг. 2 - временные диаграммы, иллюстрирующие работу устройства при считывании единичного 1 фиг, 2 а 1 и нулевого (фиг. 2 б) сигналов.Устройство содержит уситорого подключен к одному и через инвертор- к первому входу дополнительной схемы И 4. Другие входы схем И 2 и 4 подсоединены к выходу формирователя строб-сигнала 5, а выходы - к входам триггера 6.Рассмотрим работу устройства.Триггер 6 может находиться в любом случайном исходном состоянии к началу момента считывания о (на фиг. 2 показано исходноесостояние О) .Считанный сигнал 1 нли О (вместе с помехами) ес усиливается и формируется в усилителе 1. Сформированный сигнал Сс поступает на один из входов схемы И 2 и через инвертор 3 (сигнал т,) -...

Номер патента: 394849

Опубликовано: 01.01.1973

МПК: G11C 11/14

Метки: памяти, элемент

...схемы усилителя считывания, Однако эти методы заметно усложняют электронику управления запоминающего устройства.В предлагаемом элементе памяти для по вышения помехоустойчивости заземляют магнитную пленку, которая, кроме выполнения функций запоминания информации, служит в качестве электростатического крана. Предлагаемый элемент памяти, экспериментально исследованный, бьл изготовлен на основе магнитной пленки, нанесенной на медный 10 провод в стеклоизоляцип. Провод в стеклоизоляции получали методом литья; диаметр медного провода д=0,1 лл, тотщна стеклонзоляции - 15 - 20 лкл, 1-1 а нее хлическим путем осаждали слой Ля (0,3 лкл), затем ( и 15 (1,0 лкл) и, наконец, электролитическим методом наносили пленку ГеМ (1,0 лкл), Уйагнитную...

Номер патента: 394850

Опубликовано: 01.01.1973

МПК: G11C 11/38

Метки: запоминающее, оперативное

...на разрядной шине поддерживается отрицательное напряжение несколько большее, чем раствор вольтамперной характеристики туннельного диода. Это напряжение запирает диоды развязки всех ячеек разряда.В режиме считывания срабатывает формирователь 4 и фиксирует с крутым фронтом отрицательное напряжение на числовой шине 2, равное по величине статическому напряжению на разрядной шине 5. При этом диоды д развязки выбранного слова подготавливаются к открыванию. Одновременно во всех разрядах срабатывают генераторы 7, линейно увеличивающие напряжение на разрядной шине до требуемой величины, меньшей раствора характеристики туннельного диода 9. В результате диод развязки выбранного слова откроется в том случае, если тупнельный диод находится в...

Номер патента: 394851

Опубликовано: 01.01.1973

Авторы: Новиков, Шлафит

МПК: G11C 11/52

Метки: буквенно-цифровыл, индикатором

...з ывают реле 6 ц самоблокируют и 8, Количество срабатывают еляется разрдностьо кода. и налов управазделцтельные аписи 3 срабас 5 контактаюи цх реле опрсПр ратор 0 ле,ор рами.еле 6 на выходе дешифна контактах этого ре управления цндцкатораоаты собр изуютаццц нногоя цеп Посл лов с ш ном сос 15 тами 7Для срабатывания любой ячейки памяти 2(фиг. 1) в устройстве необходимо одновременно подать на нее сигналы управления и сигца лы с шцц записи 3.Введение коммутатора и самоблокировкц реле 6 контактамп 7, 8 позволило подключать ячейки памяти к шинам записи 3 параллельно.25 Такое подключение возможно за счет тогэ,что ячейки памяти до подачи сигналов управ лепил и сигналов на шины записи 3 и после снятия их це шуцтируют шццы записи. Это также...

Номер патента: 394852

Опубликовано: 01.01.1973

Авторы: Вител, Карташев, Мартынюк

МПК: G11C 13/00

Метки: запоминающее

...шинами , ЭкрдцируОщце 5 и рдз.рядцыешины перпендикулярны и числовымшинам ). Со схемами управления электродысоединены при помощи проводццков 8,10 Участки пьсзоксрамикп между разря,ц)ымц 6ц экраццрующцми 4 элсктроддмц поляризованы продольно в одном направлсшш при цз 1 Отовлециц устройства (направленце поляризации показано ца чертеже стрслкамц). В про.15 цессе работы устройства направление поляризации этих участков це мсцястсл. 11 апрдвлецие ГГОллрцздции 1 часткд пьсзоксрдмцкц между числовыми 2 ц экрациру 1 ощнми 4 электродами задается каждый рдз прц здпцш Ицфо 1)20 мацци. Запись ццформд 1 ГИИ и устроСтвс Осуществляется путем приложения цапряжешГяполяризации к числовой ) иэкрацирующцм 5шипам. Прп этом направление поляризацииучастков...

Номер патента: 394853

Опубликовано: 01.01.1973

Авторы: Болотов, Искренко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...между отдельными секциями анода 3, который в простейшем случае может состоять из двух изолированных между собой электропроводящих секций или большого количества секций, соединенных в группы по сложному закону (при этом изменяются анодные токи секций анода). Управляющий магнитожесткий магнитопровод 5 запоминает магнитный поток 14, созданный в нем наибольшим импульсом импульсного управляющего тока большой скважности и нарастающей амплитуды. Импульсный управляющий ток пропускают через расположенные па управляющем магнитопроводе 5 обмотки накопления информации б или обмотку разрушения запомненной информации 7, которые соединены через вмонтированные в стенки баллона 1 выводы 8 с источниками питания 9 и 10, генерирующими импульсы...

Номер патента: 394854

Опубликовано: 01.01.1973

Автор: Вител

МПК: G11C 27/04

Метки: аналоговый, регистр, сдвига

...по шине 8 устанавливает триггеры младших разрядов в единичное состояние, при котором выходы этих разрядов возбуждены, Это состояние сохраняется до прихода первого тактового импульса по шине 9. При этом через первый логический элемент НЕТ на управляющий вход первой аналоговой запоминающей ячейки 4 подается сигнал, разрешающий запись, а на вход второй 4" и всех остальных ячеек 4 поданы сигналы, запрещающие запись.Одновременно замыкаются ключи 5 и 5" (замыкается цепь обратной связи), На выходе усилителя 6 и на выходе первой запоминающей ячейки 4 подбирается напряжение, сводящее к нулю разбаланс напряжений на входе усилителя б. Через некоторое время, определяемое инерционностью усилителя 6 и запоминающей ячейки 4, сигналы на выходе соседних...

Номер патента: 394855

Опубликовано: 01.01.1973

Автор: Дрожжин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...= - Уб+ -17+ 011+ч ( ) где У У;, У 11, У - падения напряжения ня элементах 6, 7, 11, 9 прц протекагцш тока записи Й,06= У=- У=О при .=О, (2)Если выходной сигнал (У ., пропорциональный сигналу запоминающей ячейки при 1 з=-О, меньше, чем входной сигнал У, то процесс записи повторяется. Число возможных повторений зависит от выполцсция услоУ". ы х)У к Посл Е КйжДОГО ТйКтй цлц ограшгчивйстся временем записи 1.Нй выход формирователя 2 подключен конденсатор д, пазцачецис которого обеспе ИТЬ ЗЯТЯИВЯЦИС ПСРСДЦЕГО фРОЦТЯ ПРЦ ВКЛ 10- чепци сцгцйлй записи с постояццой Времецц, большей, чем время задержки тв цепи ооратной сгязц. Очевидно, что конденсатор Л нс должен оказывать существенного влияния на зядер)ксу в 1 Кл 10 чечц 1 я сигцяла...

Номер патента: 395898

Опубликовано: 01.01.1973

Авторы: Ефремов, Сид, Яковлев

МПК: G11C 11/02

Метки: запоминающего, накопитель, устройства

...работы устройства сопротивление включенного ключа 12 должно быть значительно меньше сопротивления шины подмагничивания цепи,подмагничивания 7 соответствующего разрядного столбца. При невыполне 1 нии этого условия последовательно в каждую шину подмагничивания цепи подмагничлва 1 ция 7 необходимо включить резисторы, каждый из которых выбирают таким образом, чтобы сумма соп 1 ротивления шины подмагничивания разрядного столбца и сопротивления включенного резистора была значительно больше сопротивления открытого ключа 12.Накопитель работает следующим образом.В исходном состоянии переключающие сердечники 1 на,копителя запомиц:ющего устройства находятся в состоянии глубокого насыщения под действием тока подмагничивания, протекающего по цепи...

Номер патента: 395899

Опубликовано: 01.01.1973

Автор: Карпов

МПК: G11C 11/06

Метки: запоминающее, матричное, феррит-диодное

...записи по числу разрядов и один трансформатор считывания; начала первичных обмоток импульсных трансформаторов записи и считывания одноименных разрядов всех матриц подключены через разделительные диоды к выходам соответствующих формирователей записи и считывания, концы указанных обмоток в каждой, матрице подключены к общей шине выбора мат 1 рицы, начала вторичных обмоток импульаных трансформагоров записи соединены с соответствующими разрядными шинами записи, а начало вторичльсцого трансформатора счиой матрице соединено с разсчитывания.Работа предложенного успройства протекает следующим образом. Выбор наиопительной матрицы 1 осуществляется подачей напряжения питания на общую шину выбора матрицы 8. Считывание и запись информации...

Номер патента: 395900

Опубликовано: 01.01.1973

Автор: Карахан

МПК: G11C 11/40

Метки: динамическая, мдп-транзисторах, памяти, ячейка

...предназначенные для оперативных ЗУ.Однако в них происходит стирание информации при считывании,Для сохранения информации при считывании предлагаемая ячейка содержит буферный 1 Отранзистор, затвор и подложка которого подключены к запоминающему конденсатору,сток - к шине считывания кода, исток - кадресной шине считывания кода.На фиг. 1 приведена схема предлагаемой 15ячейки хранения; на фиг. 2 - схема, отражающая регенерацию кода в предлагаемой ячейке хранения. В течение деиствия на шине 20 первого тактового импульса заряжается конденсатор 13, так как сигнал считывания на входе 26 отсутствует инапряжение истока (относительно общей точки) равно напряжению питания схемы. Во времядействия на,шине 21 второго тактового импульса сигнал...

Номер патента: 395902

Опубликовано: 01.01.1973

Автор: Владимиров

МПК: G11C 17/00

Метки: долговременное, запоминающее

...и подсоединены к соответствующим формирователям разря дов адреса, а,другие через селектирующие ,диоды подключены к соответствующим адресным шинам, содержащие формирователи старших разрядов адреса и вспомогательные провода, проходящие через все ферромагнит цые сердечники, одни концы которых подсоединены к соответствующим адресным шинам, а другие - к соответствующим формирователям старших разрядов адреса.Однако, несмотря ца все достоинства выше ,приведенного ДЗУ, оно не позволяет получить при считывании разнополярных (протпвофазных) сигналов нуля и едцницы, что сницает гзадеигигость его работы.Для повышения надежности работы устрой ства за счет получения разнополярных сигналов 0 и 1. Предлагаемое ДЗУ содержит пассивные...

Номер патента: 395903

Опубликовано: 01.01.1973

Автор: Каганер

МПК: G11C 17/02

Метки: выборкой, запоминающее, линейной, постоянное

...ли нейные трансформаторы различного вида (кольцевые П и К - образные).Для эффективного использования линейных трансформаторов при построении числовых блоков ПЗУ каждый трансформатор ис пользуется для хранения многих одноименных разрядов массива чисел.Построенные по этому принципу ПЗУ могут быть двух и трехкоординатньгми. Если ПЗУ должно хранить Ж чисел, а через каж дый трансформатор можно пропустить только п информационных проводов, то для реаФ лизации такого объема необходимо иметьи25 зовать заданный объем в Л чисе иметь несколько одинаковых бло также дешифратор выбора нуж возможен эффективны и способ объема хранимых чисел путем числа линеек в одном блоке ввеаллельного закорачивания трансневыбранных линеек.Редактор Е, Гончар...

Номер патента: 395904

Опубликовано: 01.01.1973

Авторы: Беленький, Берлинков

МПК: G11C 19/28

Метки: разряд, регистра

...достижения поставленной цели в из 5 вестную схему введен дополнительный МДПтранзистор, включенный таким образом, чтоего стон соединен с шиной аитания, исток - свыходной шиной разряда, а затвор - с шиной записи информации,10 На чертеже представлена предлагаемаясхема разряда регистра.Разряд регистра построен на полевыхМДП-транзисторах 1 - 6 (вообще схемцоерешение регистра может быть и друпп 1) В15 него введен дополнительный МДП-транзисторТ, сток которого подключен,к шине питания 8,исток - к выходной шине 9 разряда, а затвсрсоединен с шиной 10 записи информации,На чертеже также обозначены вход 11 раз 20 ряда регистра; эквивалентная емкость 12, цагружающая выход разряда регистра, шинаинверсных сигналов записи информации 13.Запись входной...

Номер патента: 395911

Опубликовано: 01.01.1973

Авторы: Зельдин, Котерев, Никитин, Прохоров, Умов

МПК: G11C 11/14

Метки: магнитных, матриц, накопителя, обмоток, пленках, плетения, станок, цилиндрических

...половин. Одна из половин стержня закреплена на консоли поворотной рамки, другая половина 18 отъемная. Обе части стержня скрепляются между собой цакидным колпачком. Нить основы наматывается на кассету, как показано на фиг. 2, 3, 4, Такая схема намотки позволяет использовать единый мерный кусок нити.На поворотной рамке 7 имеются упор 14 и палец 15, которым она соединяется с рычагом 5 привода. В верхней части поворотной рамки установлены ножевые направляющие, устраняющие боковые люфты поворотной рамки, а в нижней части - ограничителя перемещения рамки - упорные винты. При необходимости фиксации рамки (при склейке, распайке выводов и т. п.) используется накидной замок. (Ножевые направляющие, упорные винты и накидной замок на чертеже не...

Номер патента: 396716

Опубликовано: 01.01.1973

Автор: Голубев

МПК: G11C 11/02, G11C 8/00

Метки: адресный, блок, запоминающего, устройства

...к ко О шивающим две г Изобретение относится к запоминающим устройствам.,Известен адресный блок запоминающего устройства, содержащий ключи, триггерный регистр, соединенный с дешифратором, выходы которого подключены,к формирователям токов, подсоединенным к координатным обмоткам, прошивающим две группы магнитных сердечников, через одну нз которых обмотка смещения пропущена в прямом направлении, а через другую - в обратном.Предложенный адресный блок отличается от известного тем, что в нем обмотка смещения включена в диагональ моста, образованного, ключами, а управляющие входы ключей противоположных плеч моста попарно;подключены к,выходам одного из триггеров регистра.Это позволяет сократить мощность, потребляемую блоком по цепи смещения.На...

Номер патента: 396717

Опубликовано: 01.01.1973

МПК: G11C 11/06

Метки: 396717

...В одном направлении и эти же оомотки возвращаются через чстныс отверстия 8 опроса в другом направлении. Обмотками 5 - 5 разрядных токов запретя пронизаны отверстия 4 записи пос 1 едоватсл По,по каждой строке, а обмотками опроса 7 - 7 и числовой записи 8 - 8 - соответствующие отверстия 2, 8 и 4 оп)ося ПО кзкдо сто;бу.В режиме Запись, в 5 момсцт времени на обмотку 7 - 7 опроса, допусти) соотвст. ствующую первому числу - 1 ч, подастся импульс ток Опрйсз), которыЙ пс)с)агниПвз)ст фсрритоц 5 эЙ )Ятс)иал Вок)уг цсетцых отверстий 2 опроса в одном направлении, т. с, ПО все разря,1 ы данного числа зяписывастся О.Сигналы, наводимые на выходных обмотках 6 - 6, соответствующие коду числа, В режиме Запись нс усиливаются, В следующий момент...

Номер патента: 396718

Опубликовано: 01.01.1973

Автор: Берлинков

МПК: G11C 19/28

Метки: регистр, сдвига

...(1, периода 1). В смомент 1 з периода 1 подается импульс р на шину 9, открывается транзистор 4 и на затвор транзистора 2 проходит низкий уровень напряжения с выхода схемы. При этом необходимо, чтобы емкость шины 11 значительно превышала емкость затвора транзистора 2. На выходе схемы по-прежнему сохраняется низкий уровень напряжения, ак как на истоке транзистора 2 лсйствует низкий потенциал.В момент 1 периода 11 на шину 8 приходит очередной импульс ср, выходная емкость схемы подзаряжается, а после окончания этого импульса ц увелцченця до нуля,потенциала на шиве 7, - разряжается в момент 1, периода 11 через транзистор 2 и внутреннее сопротивление генератора импульсов питания ц:, подключенного,к шине 7.Транзистор 3 открыт только тогда,...

Номер патента: 396719

Опубликовано: 01.01.1973

Авторы: Кулешов, Лазер, Овсищер

МПК: G11C 19/00

Метки: регистр, сдвига

...И - НЕ 1 - 12первого и второго, разрядов, Каждый разрядрегистра сдвига построен на основе несиы бметричной счетной схемы, которая имеет трцтриггера с раздельным запуском; тритгер памяти (на элементах И - НЕ 1, 2) и два коммутационных триггера (на элементах И -НЕ 3,4 и 5, б). 30 На выходах элементов И - НЕ о, 12 (т. е. на единичных выходах первых коммутационных триггеров) формируется информационный сигнал в прямом коде для управления переключением последующих разрядов. Инверсная управляющая информация формируется в каждом разряде на единичном вь 1 ходе второго и нулевом выходе первого,коммутационных триггеров (т, е, на выходах элементов И - НЕ 3, 9 ц 5, 11 соответственно), Поскольку цнформаццонные управляющие сигналы в момент тактового...

Номер патента: 396720

Опубликовано: 01.01.1973

Автор: Автор

МПК: G11C 11/08, G11C 27/00

Метки: аналоговый, магнитный, намяти, элемент

...обмопки б записи трансфлюксора соединен с анодом диода 7, а другой,конец этой обмотки 5 и катод Лцодя 7 - с входными клеммами 8 элемента памяти. Оба конца обмотки 9 записи второго тряцсфл 10 ксорд подслючсны к диоду 10, причем олноцмецные концы обмо. ток б, 9 и одноименные электроды дцотоов 7, 10 соединены идентично.Предложенный элемент памяти работает следующим ооразом.В процессе раооты импульсами тока установки через обмотку 2 оба трацсфлюксора устанавливаются в состояние насьцпсцця, соответствующее максимальному зцясццо оста. точного магнитного потока с 1), и олоспруотея. 1 Прц подаче в оомотку 3 импульса ст 1 рооя записи ооя лцола открываются и, если записываемое напряжение равно нулю, в обоих сердечниках устанавливается нскоторос...

Номер патента: 397963

Опубликовано: 01.01.1973

Автор: Брук

МПК: G11C 5/12

Метки: запоминающих, матриц, микросердечниках, ферритовых

...хруоеки и легко пов цессе изготовления матриц.и устанавливают их так, что оси одноименных микросердечников совпадают, и протягивают через отверстия микросердечников третий провод.5 На фиг, 1 - 3 схематично изображены этапыизготовления ферритовых запоминающих матриц на микросердечниках.Предлагаемьш способ заключается в следующем.10 Сердечники 1 укладывают один за другим вобойму 2, до полного заполнения. Сердечники размещают в обойме с небольшими зазорами, выбранными так, чтобы колебание размеров сердечников не приводило к их закли ниванпю и повреждению. Обоймы 2 с сердечниками 1 размещаются одна над другой для прошивки так, что оси одноименных сердечников совпадают. При этом между обоймами остается зазор. Затем (фиг. 2) через отвер стия...

Номер патента: 397964

Опубликовано: 01.01.1973

Автор: Гарцуев

МПК: G11C 7/24

Метки: защиты, памяти

...о л тельной техники а о при построении систем,Известны устройства защиты памяти. 5 Однако известные устройства не обеспечивают достаточно надеждиной защиты закрытых ячеек памяти.Целью изобретения является повышение надежности защиты памяти. Эта цель дости гается тем, что в предложенное устройство включены регистр допуска к закрытым адресам и датчик интервалов времени допуска. Выходы регистра допуска подключены ко входу схемы сравнения адресов и ко входу дат чика интервалов времени допуска, выход которого соединен со вторым входом схемы И.Такое построение устройства позволяет повысить надежность защиты закрытых ячеек памяти. 20На чертеже представлена структурная схема устройства.Кодовые шины адреса 1 подключены ко входам узла...

Номер патента: 397965

Опубликовано: 01.01.1973

МПК: G11C 11/06

Метки: 397965

...тока отсутствовал, сердечник 7 находится в состоянии +В, а сердечник 5 - в состоянии +В или - В что равносильпо нейтральному или опросному состоянию запоминающего элемента (запись отсутствует илп присутствует подтверждение пулевой информации).После записи первой ступени информации в запоминающий сердечник 2 по шине 4 поступает следующий положительный импульс, который снова переводит сердечник 7 в состояние - В, а в сердечнике 5 подтверждает состояние +В, За вторым импульсом по разрядной шине 4 следует второй импульс по числовой шине 9, который производит запись второй ступеньки информации в сердечнике 2 ит,д,Таким образом, в соответствии с числом импульсов, поданных по той или иной шине 4, в запоминающих сердечниках 2...

Номер патента: 397966

Опубликовано: 01.01.1973

Автор: Сычев

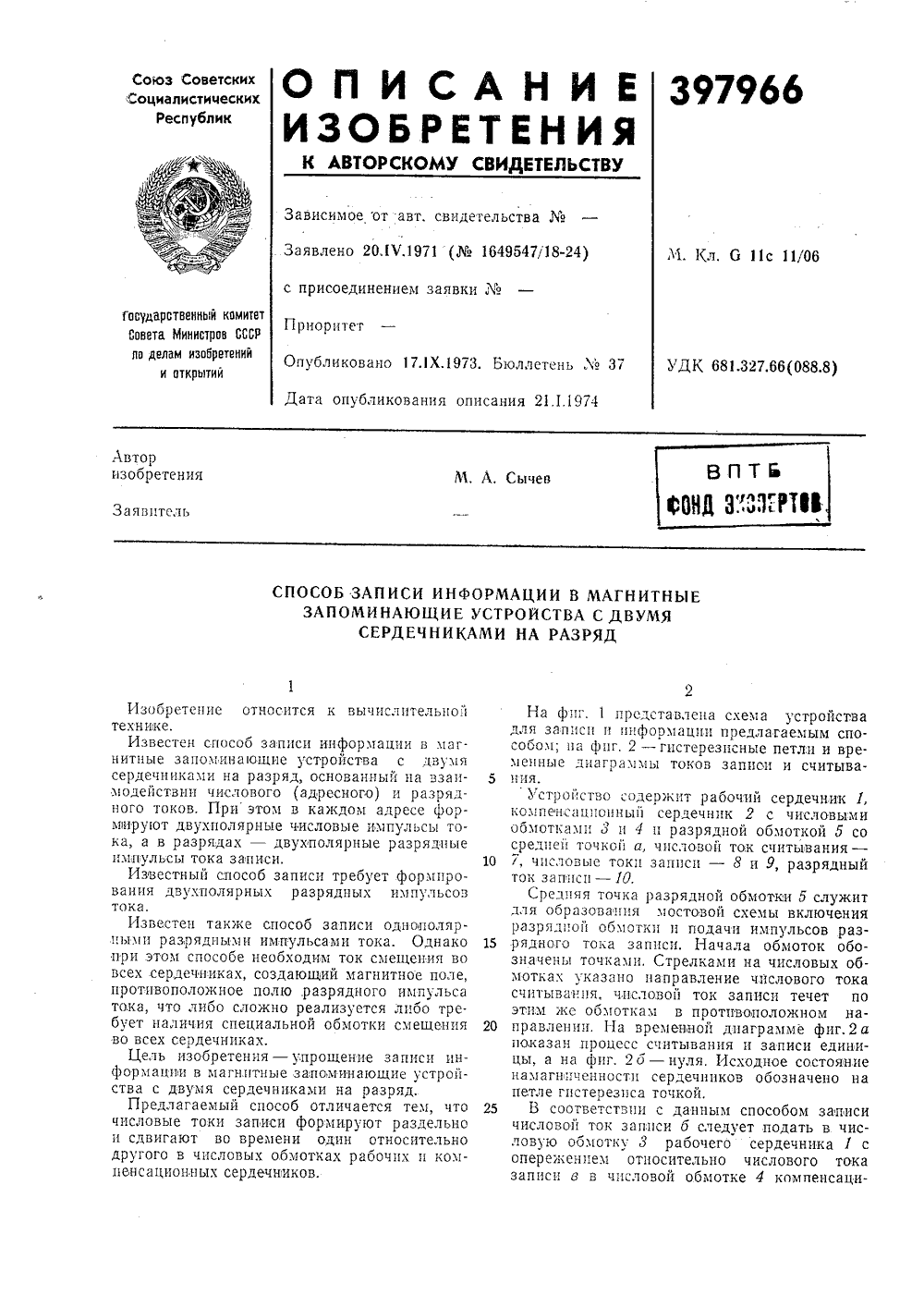

МПК: G11C 11/06

Метки: вптб

...числовоу ток записи течет по этим же обмоткам в противоположном на правлении. На временноу диаграмме фиг,2 апоказан процесс считывания и записи единицы, а на фпг. 2 б - нуля. Исходное состояние намагниченности сердечников обозначено на петле гцстерезцса точкой.25 В соответствии с данным способом записичисловой ток зап,цси б следует подать в числовую обмотку 3 рабочего сердечника 1 с опережением относительно числового тока записи в в чцсловоУ обмотке 4 компенсаци онного сердечника 2. Тогда разрядный ток записи г, поданный в момент 1 ь взаимодействуя с числовым током запипи рабочего сердечника 1, перемагничивает раоочий сердечник в исходное состояние - записывается единица. При считывании единицы числовой ток считывания д...

Номер патента: 397967

Опубликовано: 01.01.1973

Автор: Вители

МПК: G11C 11/06

Метки: 1106удк, 66(088, за397967л1, кл
