Полященко

Номер патента: 1762259

Опубликовано: 15.09.1992

Авторы: Митраков, Полященко

МПК: G01R 25/00

Метки: фазометр

...подключен ко второму входу схемы совпадения 4.На выход ключа 6 проходит один период сигнала Я поступающий со второго входа устройства, который поступает затем через первый выход заявляемого устройства на вход исследуемого четырехполюсника. На выходе исследуемого четырехполюсника сигнал Ят) появляется с некоторым сдвигом по фазе и поступает на вход первого формирователя импульсов 1, являющийся первым входом устройства, который осуществляет формирование импульса, передний фронт которого сдвинут на время т, пропорциональное фазовому сдвигу, полученному сигналом 5(т) в исследуемом четы рехпал юснике. Поступая на первый вход управляемага триггера 3 этот импульс своим переднлм фронтом устанавливает его выход з нулевое состояние, что...

Номер патента: 1251285

Опубликовано: 15.08.1986

Авторы: Иванченко, Полященко, Юсупов

МПК: H03B 5/36

Метки: генератор, кварцевый

...согласующий фильтр 7,длинную линию 5 вновь подаются накварцевый резонатор 6. Амплитудныеусловия возбуждения выполняютс.я под -бором разделительных конденсапоров го колебания. СФ 7 является фазонраэтатепем и согттасуютттттч устройством. .3 а счет ннедрния СФ 7,(п - 1) дополнительных усилителей 1 , РКи 11 4 возможно одчовре менное возбуждение кварцевого6 на гт модах дпя каждого тсолебания И - входоный с;огласующий фильтр 7 является фазовращателем и согласующим устройством, т.е., именно он вносит фазовый сдвиг ттс; , дополняющийОдо 90 сдвиг фаз, нносимыи длинной линией 5 с, для каждой т -й гармоник , таким образом он позволяет осущес.тнить ус.поние баланса фаз Кроме того, И -входоный согласующий филт тр 7 согласует волновое...

Номер патента: 1195434

Опубликовано: 30.11.1985

Авторы: Иванченко, Муравьев, Полященко

МПК: H03K 5/13

Метки: аналого-цифровое, задержки

...тактового генератора 3, а выход - к входу распределителя 7 импульсов, выходы которого соединены с управляющими входами мультиплексоров 5-1-5-и. Выходы мультиплексоров 5-1-5-и подключены к входам ЦАП 8, выход которого является выходом устройства., Масштабный блок 1 представляет собой усилитель с автоматической регулировкой усиления, в качестве которого можно гспользовать например микросхемы 235 УРЗ и 235 УР 9.АЦП 2 представляет собой типовой блок и может быть выполнен например на интегральной микросхеме К 572 ПВ 1 А-В.Генератор 3 тактовых импульсов выполнен по схеме автоколебательно-, го мультивибратора с кварцевой ста 10 15 20 25 30 35 45 50 55 билизацией частоты на микросхеме155 ЛАЗ.ДПКД 6 выполнен на микросхеме155 ИЕ 8, коэффициент...

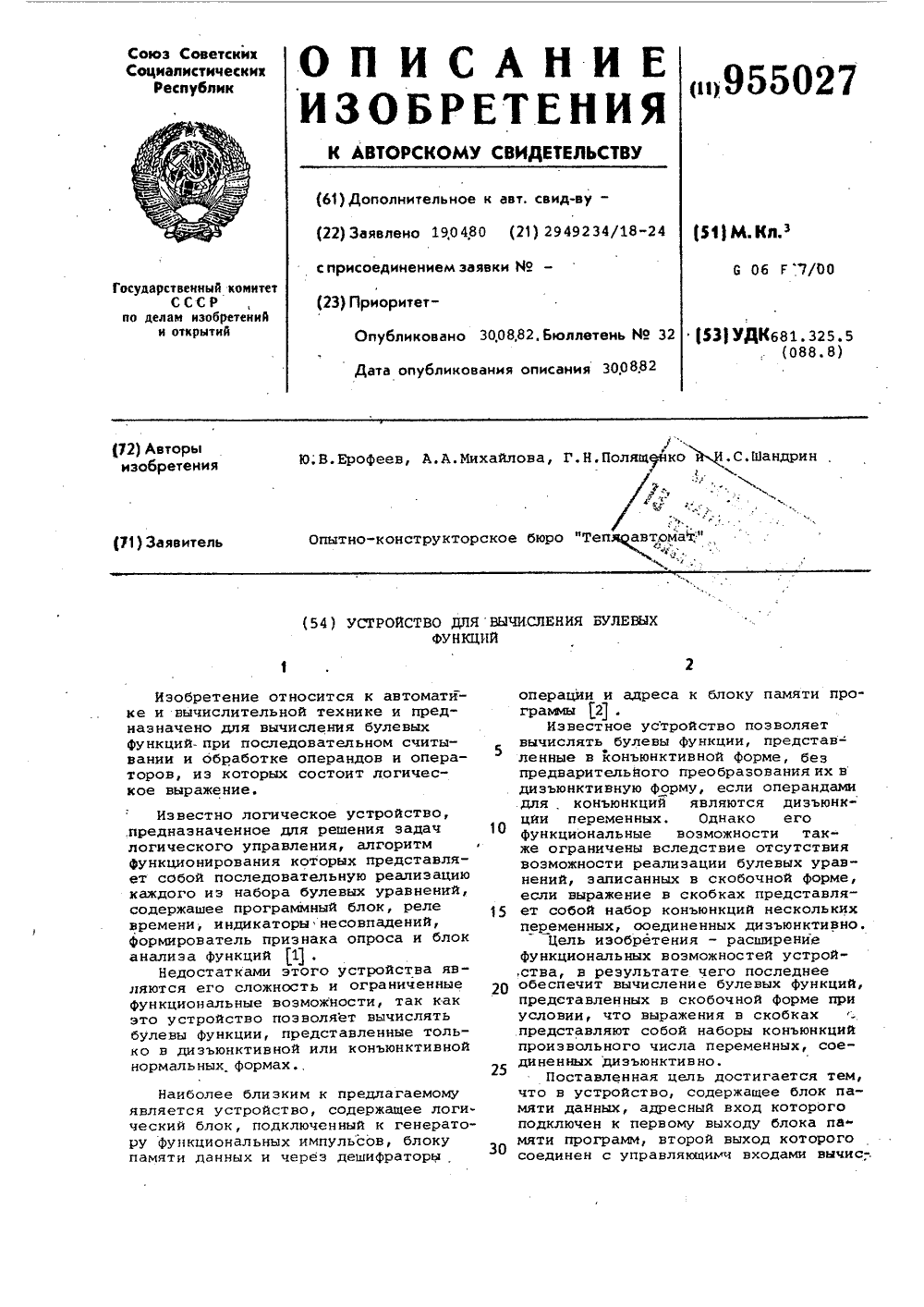

Номер патента: 955027

Опубликовано: 30.08.1982

Авторы: Ерофеев, Михайлова, Полященко, Шандрин

МПК: G06F 7/00

Метки: булевых, вычисления, функций

...счетчик 6 адреса поступает импульс,увеличивающий на единицу код хранящегося в нем числа, и при появлении настробирующем входе регистра 7 импульса, значение переменной, адрес которой закодирован во второй команде,через коммутатор 3 заносится во вторую ячейку регистра 7, Если втораякоманда содержит признак отсутствия 10операции, то на этом цикл выполнениявторой команды заканчивается. При наличии в операционной части второгокомандного слова признаков операцииконъюнкции или дизъюнкции с выхода 15блока 5 управления на счетчик 6 адреса подается импульс, уменьшающийхранящееся в нем число на единицу,т.е, на адресные входы регистра 7и коммутатора 8 подается код нуля.Коммутатор 8 служит для подключенияк входам вычислительного блока 4двух...

Номер патента: 951393

Опубликовано: 15.08.1982

Авторы: Долганенко, Ерофеев, Полященко, Тарасов, Шандрин

МПК: G11C 11/00

Метки: запоминающее, самоконтролем

...устройства.Устройство работает следующим образом.50При обращении к запоминающему устройству считанная из первого и второго накопителейи 1 информация заносится в первый и второй регистры 2и 5 соответственно, При отсутствии)ошибки в считанном информационном слове блоки 3 и 6 формируют на своих выходах сигналы логической . В начале работы во всех ячейках накопителей 7 и 8 записаны единицы, и поступающая на входы элементов И групп 12 и 111 информация с регистров 2 и 5 поступает на выход устройства черезэлемент 15 ИЛИ, так как на выходахэлементов 11 и 13 И присутствуют сигналы логической .Если по адресу, код которого задан на входе устройства, информация, например, из первого накопителя 1 считывается с ошибкой, то на выходе блока 3...

Номер патента: 942138

Опубликовано: 07.07.1982

Авторы: Долганенко, Ерофеев, Полященко, Тарасов, Шандрин

МПК: G11C 7/06

Метки: записи, информации, накопителях, считывания, трансформаторных

...содержит разрядную ши" ну 1 со средней точкой 2, подключен" ную к"Формирователю 3 разрядных токо и через разрядный трансформатор М- к усилителю 5 считывания. Информационный вход 6 устройства подключен к первому элементу И 7 и через инвер" тор 8 - ко второиу элементу И 9. Пер вый и второй выходы источника 10 питания соединены с входом элемента И 7 и с выходом элемента И 9 соответственно, а третий выход источника 10 питания подключен к формирователю 3 разрядных токов. Стробирующий вход 11 устройства соединен со входами элементов Ии 9. Устройство работает следующим образом.4Записываемая информация поступает в виде уровня логического "0" или логической "1" на информационный вход 6 устройства. При поступлении на стробирующий вход 11...

Номер патента: 871100

Опубликовано: 07.10.1981

Авторы: Кузнецов, Мулеванов, Осипенко, Полященко

МПК: G01R 29/00

Метки: амплитуды, колебаний, совместного, флуктуации, частоты

...эффективной ширины спектра входного исследуемого сигнала оди-.наковой крутизны линейные, но противоположного знака наклонные амплитудно-частотные характеристики. В качестве блоков 1 и 2 дифференцирования могут использоваться простые и сложные колебательные контуры, фильтры, резонаторы и т, д. При этом, для реализации блока 1 дифференцирования должен использоваться положительный (отрицательный ) склон амплитудно-частотной характеристики дискриминатора, а для реализации блока 2 дифференцирования с инвертированием знака переменной составляющей продифференцированного сигнала должен использоваться отрицательный положительный ) склон амплитудно-частвтной характеристики дискриминатора,Блоки 3 и 4 выделения огибающей могут быть выпОлнены...

Номер патента: 815877

Опубликовано: 23.03.1981

Авторы: Ерофеев, Кашин, Полященко, Тарасов, Ус, Шандрин

МПК: H03K 4/06

Метки: генератор, треугольного

...запускают его. Выходное напряжение цифроаналогового преоб-. разователя 4 изменяется в соответствиис изменением состояния реверсивного счет чика 3, направление счета которого задает 40 ся блоком 6 переключения реверса. В за -- висимости от задания .режима блоком 5 осушествляется формирование однополярного или двухполярного выходного сигнала на основе выдачи признака знака цифроаналоговоьу преобразователю 4, путем подачи знаковой информации от реверсивного счетчика 3. В формирователе7 вырабатываются импульсы для запретапрохождения тактовых импульсов через50элемент 2 И в конце периода воспроизводимого сигнала при поступлении управлявшего сигнала от реверсивного счетчика 3 и признака режима работы от блока5 формирования знака. мирователя...

Номер патента: 798893

Опубликовано: 23.01.1981

Авторы: Ерофеев, Кашин, Полященко, Тарасов, Ус, Шандрин

МПК: G06G 7/26

Метки: генератор, функциональный

...аппроксимации, причем устройство формирует на своем выходе линейно-изменяющиеся на каждом участке аппроксимации сигналы, скорость изменения которых прямо пропорциональна углам наклона отрезков прямых, заменяющих соответствующие участки аппроксимируемойкривой. В ячейках блока 1 памяти хранятся двоичные коды значений амплитуд А и длительностей интервалов времени Ьс;с - с, для последо45 0 5 0 45 му сигналу на первом и втором выходах блока 1 памяти формируются коды значений А и с, поступающие на блок 2 вычитания и делитель 4, соответственно. Блок 2 вычитания вычисляет Ь.А =А- А и :нак наклона для второго участка генерируемой функции. При поступлении импульсов от генератора 7 через умножитель 8 и делитель 4 на счетный вход счетчика 3, код...

Номер патента: 788358

Опубликовано: 15.12.1980

Авторы: Ерофеев, Петик, Полященко, Тарасов, Ус, Шандрин

МПК: H03K 3/84

Метки: длительности, импульсов, многоканальное, переменной, последовательностей, формирования

...1 до следующего переключения любого из триггеров выходного блока 8. заносится двоичный код длительностивременного интервала 1 Каждый импульс, поступающий с выхода управляемого делителя 9 частоты на вход программируемого счет;ика 7, уменьшаетсодержащееся в нем число на единицу.При поступлении на вход программируемого счетчика 7 количества импульсов,равного ранее занесенному в него изпрограммируемого запоминающего блока6 коду, содержимое программируемогосчетчика 7 становится равным нули ис его импульсного выхода на блок 3управления подается сигнал окончаниясчета, Блок 3 управления формирует сигнал, по которому в регистр 5адреса добавляется единица, и импульсчтения информации из программируемого запоминающего блока б, В соответствии со...

Номер патента: 783991

Опубликовано: 30.11.1980

Авторы: Ерофеев, Кашин, Петренко, Полященко, Ус, Шандрин

МПК: H03K 17/22

Метки: информацию, отключении, питания, сохраняющее

...устройства, сохраняющего информацию "йри "отключенйи питания,Схема состоит из регистр, выдачи 1; регистр записй 2; запоминающий элемент 3; группа элементов И 4 записи группа элементов И 5 выдачи; шина управления б; элемент НЕ 7 и группа элементов ИЛИ 8.Выходы регистра записи 2 соединены со входами запоминающего элемента 3, выходы которого соединены с входами регистра выдачи 1, выходы которого соединены с первыми входами соответствующих элементов И группы 5 выдачи, вторые входы которых соединены с выходом элемента НЕ 7, вход которого соединен с импульснымвходом запоминающего элемента 3, с шиной управления б и с первыми входами группы элементов И 4 записи, вторые входы которых соединены с соответствующими выходами регистра записи...

Номер патента: 780034

Опубликовано: 15.11.1980

Авторы: Конарев, Полященко, Прокопенко, Шандрин

МПК: G11C 7/00

Метки: информации, неразрушающего, считывания

...спада предццущего.Целью изобретения является повышение скорости считывания,20 Эта цель достигается тем, чтоформирование фронта каждого импульса адресного тока производят завремя спада предыдущего Импульсаадресного тока.25 Предложенный способ считыванияиллюстрируется диаграммой импульсов, показанной на чертеже.При возрастании и при убыванииимпульсов адресного тока, подавае 30 мых в числовые обмотки элементовпамяти, в каждой из разрядных обмоток наводится ЭДС, полярность которой определяется содержащейся в соответствующем элементе памяти-информацией. В каждой из разрядных об.моток направления ЭДС"противойоложны при возрастании и при убывании адресного тока. Если по адресам АА в разряде "К" содержится, например, информация 0,1,1,0,0, то...

Номер патента: 696543

Опубликовано: 05.11.1979

Авторы: Диденко, Карнаух, Конарев, Полященко, Прокопенко

МПК: G11C 11/00

Метки: запоминающее

...записанной по выбранному адресу информацией. При этом полярностьимпульса при возрастании адресноготока. противоположна полярности импульса при убывании адресного тока накаждом из выходов накопителя 1В момент возрастания адресного тока Формирователь импульсов 7 формирует напервом выходе строб 1, которыйпоступает на вторые входы элементовИ 2 и служит для выдачи информации,появившейся на выходах накопителя 1,на выходы устройства, Та же информация заносится через элементы ИЛИ 5 нрегистр б, все триггеры которого перед началом цикла считывания устанавливаются в нулевое состояние импульсом, поступающим с выхода установкив фОф Формирователя импульсов 7.В момент убывания адресного тока формирователь 7 Формирует на нторомстробирующем...

Номер патента: 691923

Опубликовано: 15.10.1979

Авторы: Диденко, Карнаух, Конарев, Полященко, Шандрин

МПК: G11C 7/00

Метки: записи, запоминающего, информации, накопителя, считывания, устройства

...и благодаря этому сущестненно повышена надежность функционирования запоминающих устройств,Формула изобретения аказ 6226/одписное ИИПИраж 68 Филиал ПП г. УжгороПатент ф ,ул. Проектная,4разрядных токов 1, первый оптрон 2,второй оптрон 3, разрядный трансформатор 4, усилитель 5 считывания,разрядную шину б, шину 7 Запись 0,шину 8 Запись 1., шину нулевогопотенциала 9,Устройство работает следующимобразом. В режиме записи по адреснойшине; выбранной в зависимости отзаданного адреса числсдой линейки,пропускают разнополярные импульсытоков. Направление токов, протекающихв"момент записи по разрядной .анне 6числовой линейки, определяется смыс лом информации, вводимой по выбранному адресу. Формирователи разрядныхтоков 1 формируют импульсы токов...

Номер патента: 639018

Опубликовано: 25.12.1978

Авторы: Диденко, Карнаух, Конарев, Полященко, Ручинский, Шандрин

МПК: G11C 11/00

Метки: запоминающее, полупостоянное

...соединены с вертикальными шинами матричного накопителя 2. Вход формирователя импульсов считывания соединен с входэм элемента НЕ 3, выход которого сое динен со вторыми входами переключатель639018 ВходЮируюис оординоенив илеса серою НИИПИ Заказ 7290/40 Тираж 675 Подпис Г 1 ПП,Патент, г, Ужгород, ул. Проектная,4 ных элементов 4, выход которых соединен с шиной 5 нулевого потенциала.Устройство работает следующим образом. 5На выбранную в зависимости от адреса информационного слова, содержащегося в памяти, координатную шину подается потенциал с шины 5 нулевого потенциала устройства. Со стробирующего входа устрой о стив поступает стробирующий импульс на формирователь импульсов считывания 1, который формирует на И своих выходах импульсы...

Номер патента: 631991

Опубликовано: 05.11.1978

Авторы: Диденко, Карнаух, Конарев, Полященко, Ручинский, Шандрин

МПК: G11C 17/00

Метки: запоминающее

...входы элемента 4 ИЛИ поступаютуправляющие сигналы Считывание (шина 12) или "Записьф (шина 11). В ре- ЗВзультате нв выходе последнего формируется сигнал,. стробирующиф работу регистра 1 и дешифрвторв 3. Сформированный при этом нв выходе дещифратора 3адрес ячейки памяти через элементы 7 фИЛИ поступает на адресные шины накопителя 8. При этом в режиме считывания нв всех выходах дешифратора 2 формируется код считывания, поступающийна информационные входы запоминающих ффэлементов накопителя 8,В режиме записи в соответствии с кодом апреса запоминающего элемента,поступающим от регистра .1, информаци"ей (шина 10) и стробирующим сигна- Млом "Запись (шина 11) на дешифраторе2 производится выборка соответствующего информационного входа...

Номер патента: 619954

Опубликовано: 15.08.1978

Авторы: Диденко, Карнаух, Конарев, Полященко, Ручинский, Шандрин

МПК: G11B 5/00

Метки: записи, информации, накопитель

...Выходы стабилизаторов поступают иа схему ИЛИ 7. Выход схемы ИЛИсвязан со схемой 8 выбора адреса. Введена схема 9 щрнтроля уровня записи.Схе.ма выбора адреса связана с накопителем10 у информационный вход 11, адресныйвход - 12, 20Устройство работает следующим образом.Управляемый генератор 1 на выходе записи единицы формирует последовательностьимпульсов, тока определенной длительности 25и величины, на выходе нуля . последовательность импульсов напряжения определенной длительности и амплитуды, которыеподаются на первые входы соответственно схем 3 и 4 И, на вторые входщ кото 30рык подается соответственно прямая ипроинвертированная: схемой 2 НЕ информация, заданная на информационном входе 11,устройства. С выхода схемы 3 И импульсы записи...

Номер патента: 568079

Опубликовано: 05.08.1977

Авторы: Диденко, Карнаух, Конарев, Полященко, Ручинский, Шандрин

МПК: G11C 7/00

Метки: записи, информации, накопитель

...блока контроля времени записи соединен с одним из выходовадресного коммутатора, а выходы блокаконтроля времени записи подключены соответственно к управляющему входу генерато-ра и выходу устройства.Тем самым обесгечивается подача нкаждый элемент памяти только того количества импульсов, которое необходимо для Мданного элемента, т. е, повышается надежность устройства и сокращается время записиНа чертеже изображена блок схема предложенного устройства,Устройство ддя записи информации в накс.,5питель содеркит генератор 1, адресный коммутатор 2, ключевые элементы записи 3и считывания 4, подключенные ко входу 5устройства, усилители считывания 6, блокконтроля уровня записи 7, блок контроля вре-мени записи 8Входы блока 7...
