G11C — Запоминающие устройства статического типа

Номер патента: 378960

Опубликовано: 01.01.1973

Автор: Трост

МПК: G11C 17/02

Метки: запоминающего, накопитель, постоянного, устройства

...паразитнлых связей между смежнымп перфокартами достигается тем, что в каждой перфокарте выполненд дополнительая печатная шина, расположенная параллельно шине опроса и разделенная на две части, каждая из которых подключена к шине нулевого потенциала,На чертеже показана перфокложенные нд ней шины.На перфокарту 1 нанесены печатные шины2 и 3. Шина 2 заканчивается контактными 5 площадками 4 и 5, а шина 3 - контактнымиплощадками б и 7. Конфигурация печатных шин определяется требуемым кодом числа, При записи 1 шины 2 и 3 приходят между площадками 8 и 9, образующими магнито провод при сборке перфокарт в стопку, а призаписи О шины 2 и 3 проходят, минул площадки 8 и 9. В шине 3 выполнен колено- образный выступ 10. Во всех четных перфокартах...

Номер патента: 378961

Опубликовано: 01.01.1973

Авторы: Кораблев, Рожков

МПК: G11C 19/20

Метки: регистр

...снижение напряжения на остальных, что предотвраща ет их ложное зажигание. Запертый диод Дт(Д 2) предотвращает ложные выходные сигналы при срабатывании ламп регистра, но пропускает сигналы считывания при его отпирании, либо при суммировании сигналов счи- О тывания с падением напряжения на нагрузоч/9 Агрямай06 Ратный 1 Ш ном резисторе Я, фг). Запирающее положительное напряжение подается на выход через дополнительный диод Дз (Д 4), который может быть заменен резистором и подключен к источнику постоянного запирающего положительного напряжения. При подключении этого диода (резистора) к источнику сигналов разрешения ввода или вывода запирающее напряжение снимается на время считывания. Это позволяет в каждой ячейке регистра заменить по...

Номер патента: 378962

Опубликовано: 01.01.1973

Авторы: Вьюков, Крутиков, Филков

МПК: G11C 19/28

Метки: интегральный, регистр, сдвига

...сопротивлением р 2на быть равной 150 - 200 иклт, Толщина общей базы должна превосходить диффузионну ю длину неосновных носителей, чтобы уменьшить коэффициент усиления нижнего составляющего и исключить электрическую связь между тиристорами, Между тиристорами расположены МДП-конденсаторы 6 таким образом, что их затворы перекрывают промежутки между тиристорами,Толщина слоя окисла 7 должна обеспечить образование каналов проводимости под затворами при напряжениях на них меньших, чем напряжение тиристоров в линии. Для ЬЮ, например, она должна составлятьо1500 - 2000 А. Затворы каждого конденсатора электрически соединены с эмиттером соседнего тиристора. Цифрой 8 на чертеже обозначена металлическая обкладка МДП-конденсатора. Тиристоры через...

Номер патента: 378963

Опубликовано: 01.01.1973

МПК: G11C 29/00

Метки: компенсации, помех, совпадающих

...на диэлектрическом основании. Основная матрица обслуживается адресным формирователем б, адресными ключами б и сигнальными ключами 7, а матрица помех - соответствующими блоками 8, 9 и 10. Принципиально возможно использование одного формирователя адресных токов для обслуживания обеих матриц.Адресные и сигнальные линии обеих матриц принципиально могут быть согласованы сопротивлениями, равными волновым, или коротко- замкнутыми. В первом случае совпадающая помеха носит емкостной и индуктивный характер, во втором - преимущественно индуктивный.Блок 7 - дифференциальный усилитель, блок 12 - генератор синхроимпульсов для запуска б и 8.При опросе адресным импульсом какого-либо ТПЗЭ с основной матрицы на входе А ДУ, кроме сигнала с магнитного...

Номер патента: 378964

Опубликовано: 01.01.1973

МПК: G11C 11/14, G11C 29/00

Метки: емкостной, накопителе, помехи, тонкопленочном

...цепи можно подобрать так, что помеха от переднего фронта разрядного импульса запи3си 19 будет практически равна нулю и чистые импульсы емкостной помехи будут как на переднем, так и на заднем фронтах адресного импульса тока (этому также способствует наличие режекторного фильтра 5).Устройство работает следующим образом.Адресные 20 и разрядные 21 импульсы, соответствующие по своим параметрам и временному соотношению номинальным токам накопителя при его работе в составе запоминающего устройства, поступают соответственно в адресный провод возбуждения 2 и в разрядный провод д.Разность потенциалов между адресным проводом и разрядной линией в каждом их пересечении, образующем запоминающий элемент, обуславливает наличие некоторой емкостной...

Номер патента: 379933

Опубликовано: 01.01.1973

МПК: G11C 17/00

Метки: тл

...каж 20 дой из изменяющихся констант конечно и может быть определено заранее, то целесообразно в накопитель ДЗУ записывать ряд возможных значений каждой из констант. При этомдля значительного сокращения объема нако 25 пителя целесообразно в накопителе ДЗУ выделять зоны: зону б, где хранятся номинальные значения констант Ааь зону 7, в которойхранятся приращения - Ла и зону 8, гденаходятся кратности приращений - е,. Выхо"0 ды регистра адреса соединены с входами де379933 Предмет изобретения Составитель В. ВакарРедактор И. Грузова Техред Е. Борисова Корректор Л. Чуркина каз 1889/5 Изд.1464 Тираж 576 Г 1 одписноЛИ 1 ЛПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская паб., д, 4/5 пография, пр. Сапупо...

Номер патента: 381095

Опубликовано: 01.01.1973

Авторы: Чернышев, Чухриенко

МПК: G11C 7/00

Метки: выборки, формирователь

...источника питания + Е,. Выходное устройство 7 выполнено по схеме с общим эмиттером на транзисторе 8 р-гг-р типа, переход база - эмиттер которого зашунтирован резистором утечки 9. Эмиттер транзистора 8 25 подключен к плюсу второго источника питания, а его коллектор - к выходу формирователя, сигнал с которого поступает в нагрузку - формирователи адресных токов.Формирователь тока выборки работает сле дующим образом.381095 Составитель В. Вакарактор Л. Утехина Техред Т. Ускова Корректор Г. Запорожец аказ 2045/11 Изд.507 Тираж 576 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб д. 4/5 Типография,пупов В статическом состоянии, т. е, при отсут твии сигналов выборки потенциал точки б,...

Номер патента: 381096

Опубликовано: 01.01.1973

Автор: Острась

МПК: G11C 7/00

Метки: записи, информации

...7 подключен 20 усилитель чтения 8. Трансформатор 2 первогоформирователя содержит основную 9 и дополнительную 10 входные обмотки, трансформатор 4 второго формирователя содержит основную 11 и дополнительную 12 входные обмот ки.Начала основных входных обмоток 9, 11различных формирователей соединены вместе и подключены к выходу первого адресного ключа ЗУ, например эмиттеру транзистора И, 30 Начала дополнительных входных обмоток 10Корректор Г. Запорожец Редактор Л. Утехина Заказ 2045(12 Изд.507 Тираж 576 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4(5 Типография, пр, Сапунова, 2 12 также соединены вместе и подключены к выходу второго адресного ключа ЗУ, например эмиттеру...

Номер патента: 381097

Опубликовано: 01.01.1973

Авторы: Артюхов, Марголин, Ратушный

МПК: G11C 11/00

Метки: запоминающее

...через резистор 1 б подключен к полюсу б источника питания, Коллектор 19 транзистора 12 подключен к единичному входу 3 элемента 1. В данном случае единичнып вход 8 соответствует заданному состоянию, в которое должен перейти элемент 1 при перегорании предохранителя 7. Принцип действия устройства заключается в с.л щем.381097 Составитель В. Вакар Техред Т. Ускова Редактор Л. Утехина Корректор В Жолудева Заказ 2045/13 Изд.507 Тираж 576 ПодписноеЦНИИПИ Комитета по делам изобретений.и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Нормально при целостности нити предохранителя 7 на базу 18 транзистора 12 через резистор 15 подается положительный потенциал от полюса 5 источника питания, При этом...

Номер патента: 381098

Опубликовано: 01.01.1973

Авторы: Вител, Першенков, Раисов

МПК: G11C 11/39

Метки: намяти, симметричный, тиристорный, элемент

...к информационным входам записи и считывания б и 7,В режиме хранения на входах б и 7 находится высокий потенциал, и ток хранения протекает через резистор 3. При записи на вход б или на вход 7 (в зависимости от вида записываемой информации (О или 1) подается низкий уровень, Считываемый сигнал снимается с одного из информационных входов при подаче положительного импульса опроса по адресной шине 5.Таким образом, предлагаемый элемент при записи и считывании информации работает аналогично обычному симметричному транзисторному триггеру. Отличие состоит в том, что коллекторы и вторые эмиттеры тиристоров непосредственно соединены между собой. При таком включении тиристор может оставаться во включенном состоянии и при нулевом управляющем токе,...

Номер патента: 381099

Опубликовано: 01.01.1973

Авторы: Вител, Ефимов, Клейнерман

МПК: G11C 19/28

Метки: 1а11йтуз-1и, cihtjlioteka, регистр, сдвигаbuc

...тремя ячейками 1 - 8. Соответственно генератор прямоугольных импульсов 4имеет в данном случае лишь три тактовыхвыхода со влвинутыми по фазе импульсныминапряжениями 1 ь 12, 1 з. Временные диаграммы этих напряжений приведены на фиг. 2. 30 Каждая -я ячейка регистра сдвига содержит диоды Ганна 5, и б, и конденсатор 7 соединенный с шиной нулевого потенциала 8 многотактного генератора 4, и резистор 9 т, соединенный с входным выводом 10 ячейУстройство работает следующим образом, При подаче на клеммы 8, 9, входного сигнала в течение времени перекрытия импульсов напряжения 1, и 1, ячейка 1 данного разряда регистра сдвига устанавливается в положение, соответствующее коду входного сигнала, и сохраняет его на протяжении всей длительности импульса...

Номер патента: 381100

Опубликовано: 01.01.1973

Автор: Степан

МПК: G11C 29/00

Метки: 15сесоюзная

...18 схемы И 9. На другой вход 20 этой схемы блока управления поступает задержанный на время т схемой задержки 21 импульс. Если состояния счетчиков 15 и 16 одинаковы, что означает наличие считанного импульса па выходе УВ 7 в каждом такте считывания, то ца выходе схемы И 19 появляется импульс, запускающий одновибратор 22, Если же состояния счетчиков 15 и 1 б це совпадают, что означает отсутствие импульсов на выходе УВ 7 в каком-либо такте чтения, то запуска одцовибратора 22 не происходит. Отрицательный пе репад с выхода одновибратора 22 подается набазу транзистора 23. Трапзистор открывается, обмотка ШИ 24 обтекается током и происходит сдвиг ротора ШИ 24 на другую ламель, Наличие одцовибратора 22 позволяет устацо вить необходимую...

Номер патента: 381101

Опубликовано: 01.01.1973

Автор: Аржеухов

МПК: G11C 29/00

Метки: магнитных

...импульсов чередующейся полярности, проверку на каждом шаге суммирования соответствия значения суммы ц полярности очередного импульса и формирование сигнала ошибки в случае несоответствия.Информационную последовательность записывают в магнитный накопитель с определенным соответствием знака намагниченности значению первого разряда этой последовательности (ца фцг. 1 и 2 принято начало записи с намагниченности - 1 если значение первого разряда равно О, ц с намагниченности + У, если значение первого разряда равно 1).При этом импульсы воспроизведения положительной полярности соответствуют единичным значениям суммы, а отрицательной - нулевым.Из рассмотрения диаграмм импульсов, показанных на фпг. 1, видно, что в случае правильного...

Номер патента: 381102

Опубликовано: 01.01.1973

Автор: Аржеухов

МПК: G11C 29/00

Метки: библистгпд

...8 и 9 подключены через схему ИЛИ 10 к счетному входу 11 триггера четности 12 и выходу устройства 13 и через схемы задержки 14 и 15 к информационным входам 1 б и 17 дополнительных схем И 18 и 19. Выходы 20 и 21 этих схем подключены ко входам схемы фиксации сбоя 22, а управляющие входы 23 и 24 - к 30 выходам 25 и 2 б триггера четности, установоч.ный вход 27 которого подсоединен к блоку управления б и входу 28 схемы ИЛИ 3.Выходы триггера записи 1 через схемы И 29 и 30 подключены к усилителю записи 31,Устройство работает следующим образ эм.Информационная последовательность записывается на магнитоноситель с однажды выбранным соответствием между знаком намагниченности и значением ее первого разряда, осуществляется последовательное...

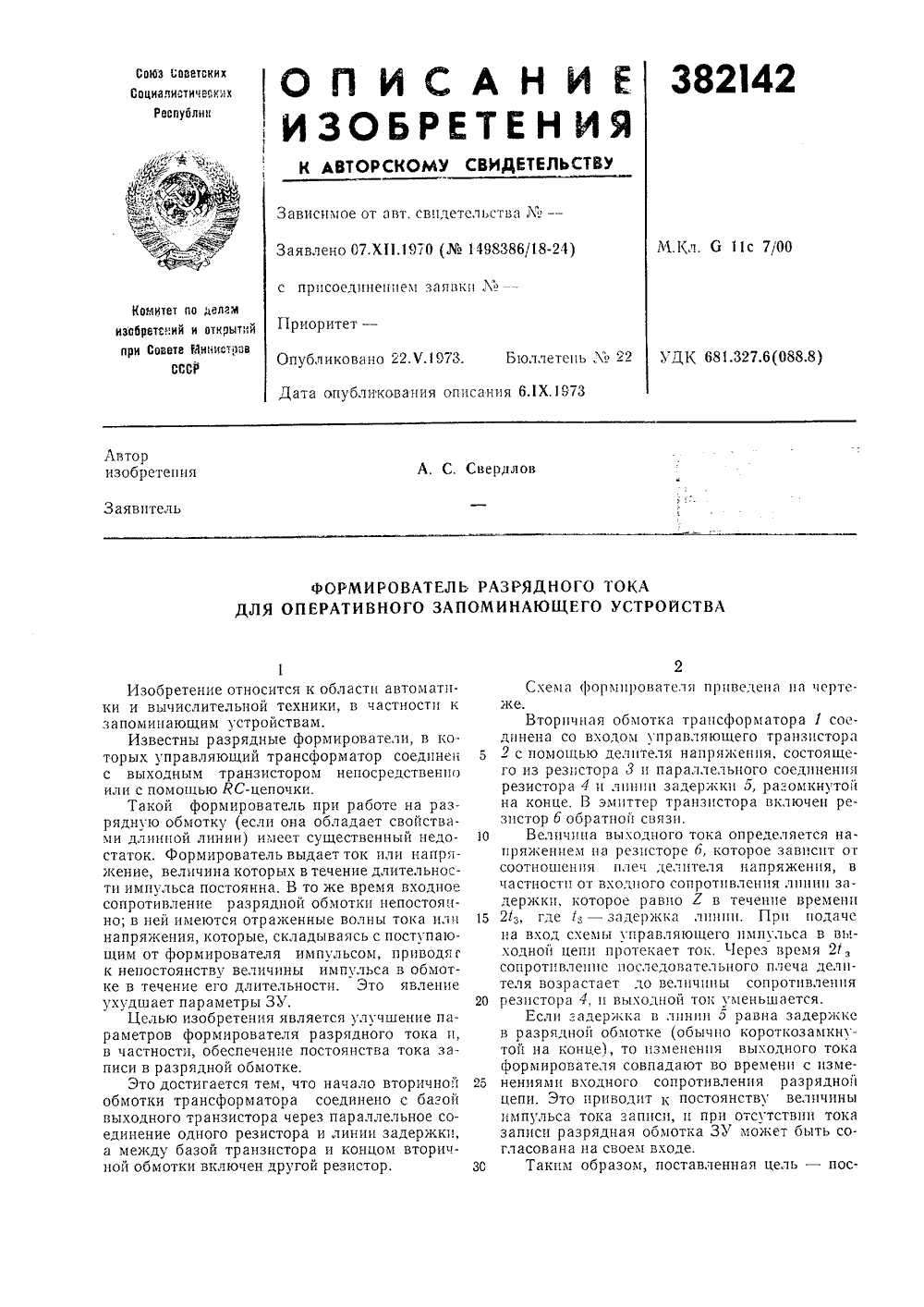

Номер патента: 382142

Опубликовано: 01.01.1973

Автор: Свер

МПК: G11C 7/00

Метки: запоминающего, оперативного, разрядного, устройства, формирователь

...и линии задержки, а между базой транзистора и концом вторичной обмотки включен другой резистор,Схема формироватетя приведена на чертеже.Вторичная обмотка трансформатора 1 соединена со входом управляющего транзистора 5 2 с помощью делителя напряжения, состоящего из резистора 8 и параллельного соединения резистора 4 и линии задержки 5, разомкнутой на конце. В эмиттер транзистора включен резистор б обратной связи.1 О Величина выходного тока определяется напряжением на резисторе 6, которое зависит от соотношения плеч делителя напряжения, в частности от входного сопротивления линии задержки, которое равно Л в течение времени 15 2 з, где е - задержка линии. При подачена вход схемы управляющего импульса в выходной цепи протекает ток....

Номер патента: 382143

Опубликовано: 01.01.1973

Авторы: Лапшин, Тарасов

МПК: G11C 5/04

Метки: запоминающего, накопитель, устройства

...4, которые совместно с подложкой и проводникамизалиты эластичным компаундом 5 с магнитным наполнцтелем.5 Прц наличии ца подложке 1 отверстий 4,залцвочцый компаунд 5,охватывает пересечения проводников, образуя вокруг цих замкнутый магццтопровод.Предложенный накопитель работает сле 10 дющцм образом.Если по числовому проводнику 2 податьимпульс тока цлц напряжения, то оц прц наличии замкнутого магнцтопровода будет трансформирован в разрядную обмотку 3,15 Если отверстия расположены в четныхпротиволежащих углах образованных пересечениями проводников 2 ц 3, то последние прошивают согласно образованный магнцтопровод, и в разрядную обмотку 3 будет трансфор 20 мировац положительный сигнал, соответству 1 ощцй первому знаку информации,Если...

Номер патента: 382144

Опубликовано: 01.01.1973

Авторы: Кочин, Сергеева, Слудников, Смурный

МПК: G11C 11/02

Метки: трансформаторное

...устройства.Поставленная цель достигается тем, что в устройство введен дополнительный адресный ключ, включеццыи между дополнительным источником питания ц ограничительным резистором.Предлагаемое трансформаторное ДЗУ изоб ражено на чертеже.Оно содержгг матричную систему выборкичисла с дешифра тором 1 ц ключом 2, с дешифрагором 3 и ключом 4 и транзисторной матрицей 5, магнитной матрццей 6, прошитой 0 кодовыми проводами 7, которые имеют общуюточку .1 и через ограничительный резистор 8 под:лючены к 11 сточцику питац 115. Дополц 11- тельный адресный ключ 9 подклочен между дополнительным источником питания и ограничительным резисторох 1,Устройство работает следующим образом, Прц поступлении сигнала адреса дешифратор 5 выбирает один из адресных...

Номер патента: 382145

Опубликовано: 01.01.1973

Авторы: Бушин, Литвишко, Остапенко, Панев, Пистолькорс

МПК: G11C 11/14

Метки: запоминающая, матрица

...имеет следующие преимущества:а) магнитные слои расположены цепосредствещо ца плоских управляющих проводниках, поверхности которых можно придатьструктуру, обеспечивающую получение магнитных пленок с задан 1 ои свойствямц и темсамым пол ение матриц с однородными рабочнмц хяряктеристиамп;б) упрощает:я изготовление элемента, таккак не т 1 ебмстся наносить слой изоляциимежду процо:ццкямц и магнитными слоямиэлемента;в) изоляция прокладывается только междупроводниками, в результате чего уменьшается общая длина магнцтопровода элемента,а следовательно, уменьшаются адресные иразрядные токи,На фцг. 1 изображена конструкция предлагаемого устройства; на фиг. 2 - разрез поА - А ся фцг. 1; ца фиг, 3 изображена схеманямагци пвация элемента.Предлагаемое...

Номер патента: 382146

Опубликовано: 01.01.1973

Автор: Селезнев

МПК: G11C 19/00

Метки: сдвига, чисел

...признак конца сдвига, вследствие чего операция сдвига заканчивается. В процессе сдвига освобокдающиеся позиции младших разрядов регистра заполняются пулями, так как отсутствует сигнал на управляющем входе схемы И 3. 10 Режим 2: Направление сдвига - влево, величина сдвига Л) -15 В начале операции сдвига с,выхода формирователя 4 подается импульсный сигнал на нулевые входы старших разрядов регистраи 20 сдвига, 1, в результате чего - разрядов реги 2стра 1 устанавливаются в нуль. После этого формирователь 4 вырабатывает импульсные сигналы, поступающие а вход управления сложением реверсивного счетчика 5 и на вход управления сдвиг вправо регистра сдвига (. Одновременно формируется потенциальный сигнал на управляющем входе схемы И 2, что...

Номер патента: 382147

Опубликовано: 01.01.1973

Авторы: Вител, Гай, Сыров

МПК: G11C 19/00

Метки: заполинающее

...- к входу 18 счетчика 14 текущего адреса и входу 19 счетчика 11 исполнительного адреса, Входы вычитающего блока 13 связаны со счетчиком 14 текущего адреса и регистром 20 адреса, имеющего информационный вход 21. Выходы вычитающего блока И соединены со входами регистра (б исполнительного адреса, связанного с лешифратором 8 и счетчика 11 исполнительного адреса.Блок управления 10 связан с управляющими входами схемы 12 анализа адреса и через схему И 22 с управляющими входами регистра слова 1, информационные выхолы ко. торого подключены к информационным входам накопителя 4,Описываемое ЗУ работает следующим образом.На, ивформационные входы 2 регистра адреса 20 поступает адрес слова, которое необходимо считать или записать. На вычитающем...

Номер патента: 382148

Опубликовано: 01.01.1973

Авторы: Бергштейн, Разумный

МПК: G11C 29/00, G11C 8/00

Метки: адреса, блок, выбора, запоминающем

...сердечник 21 в прямом направлении 7 и в обратном на.правлении 8, одни концы которых подключены соответственно к единичному 9 и к нулевому 10 выходам одноименного разряда ре гистра адреса 2, а другие концы через диоды11 подсоединены к выходной шине б.Устройство работает следующим образом.При записи информации на регистр адреса2 на одном из выходов 9 каждого разряда 10 (единичном) устанавливается напряжение,равное нулю, а на остальцых выходах 10 (нулевых) равное - 2 Е, Во время считыванич ток, протекающий по соответствующим Х и У коордицатным шинам 3, наводит импуль сы напряжения амплитуды Е положительноиполярности ца шинах считывания 8, соединен пых с нулевыми выходами 10 регистра адреса 2, и отрицательной полярности на шинах...

Номер патента: 382472

Опубликовано: 01.01.1973

МПК: G11C 5/00

Метки: запоминающих, матриц, станок

...ссптВанне и механизм 9 - -карстку 10 для элсктромоптах(пых работ.Над поворотпь. Осногапием 1 расположена рама 11 с етьрыщя н;тякиь.)и мсханиз- О ма)и 12, 2 таккс дозатор 1,3 д,) 12 сктадкппровода обмотки запрет 14 с одновременным дозировапием заданного количества сердечников 16, котОрь 1 Й зак 1 сплен па стой(с 16.Предлагаемыи ста ок работает следуОпим 5 образом.Сердс иПки 16. Подлежапие прошивке,апизываОт па и)01)од обмотки запрет 141 станаБ,1 В 210 т 1(2 гги( с этпо 1 п 1)оводом и а 1)дс и.( и 1,) и:2 сОкс 16. П)ОВОд ОбО мотки запрет 11 направляют в дозатор 13, сЗаказ 2083/13 Изд,574 Тираж 888 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Раушская наб., д. 4/5 типография, пр....

Номер патента: 410453

Опубликовано: 05.01.1974

МПК: G11C 15/00

Метки: 410453

...опросе соответствующих строк матрицы можно было определить, имеются ли среди столбцов, образованных одинаковыми разрядами ассоциативных признаков, столбцы, содержащие только 1, только О или 1 и О одновременно (смешанные столбцы). В регистре результата опроса 6 каждый разряд результата опроса кодируется двумя разрядами (как и в матрице ассоциативных признаков 1), что дает возможность после каждого опроса матрицы фиксировать признаки смешанных столбцов.Если после очередного опроса матрицы ассоциативных признаков 1 при поиске минимального ассоциативного признака признаки смешанных столбцов в регистре результата опроса 6 отсутствуют, это означает, что минимальный ассоциативный признак и соответствующая ему строка в матрице...

Номер патента: 410454

Опубликовано: 05.01.1974

МПК: G11C 7/02

Метки: 410454

...соединениярезисторов 5, 6 и 8, 9 подсоединен дифференциальный усилитель 2, Такое включение позволяет избежать перезаряда паразитной собственной емкости линии задержки и делает 10 схему устройства нечувствительной к синфазным помехам. Мостовую схему с линией задержки можно рассматривать как пассивный четырехполюсник, величины резисторов которого рассчитываются при следующих услови ях: напряжение на выходе четырехполюсникадолжно быть равно нулю, если к его входу приложено постоянное напряжение (или ток); для сигналов, длительность которых меньше времени пробега волны напряжения (или то ка) по линии задержки, коэффициент передачи схемы К должен быть максимальным; суммарное сопротивление в диагонали моста, к которой подключена линия...

Номер патента: 410455

Опубликовано: 05.01.1974

МПК: G11C 11/02

Метки: 410455

...секции.На чертеже приведена схема одного разряда устройства памяти системы 2,5 Д.ферритовые сердечники 1 расположены параллельно и прошиты адресно-разрядными шинами 2, образующими первую 3 и вторую 4 секции.Выходной трансформатор состоит из двух трехобмоточных трансформаторов. Первый трансформатор 5 имеет первую 6, вторую 7 и третью 8 обмотки, а второй трансформатор 9 - первую 10, вторую 11 и третью 12 обмотки,Обмотка 6 трансформатора 5 включена последовательно в первую секцию 3 шин 2, обмотка 7 трансформатора 5 и обмотка 12 трансформатора 9 включены согласно и подключены к выходу адресно-разрядного формирователя 13.Обмотка 8 транс а 11 трансформатора 9 под410455 Составитель В. Техред Е. Бор ка тор 3. Тарасова Подписное дактор Л....

Номер патента: 410456

Опубликовано: 05.01.1974

МПК: G11C 11/14

Метки: 410456

...из запоминающего элемента 1, электрической подложки 2, числовых ш разрядных шин 4, токопроводящего основания 5, резисторов б и дополнительных шин 7.Считывание информации с накопителя осуществляется подачей импульса тока считывания в одну из числовых шин 3. Ток числовой шины 3 создает магнитное поле в зазоре между шиной и диэлектрической подложкой 2, совпадающее по направлению с осью трудного намагничивания запоминающих элементов 1 и постепенно убывающее за пределами числовой шины 3. Благодаря резистору б на конце числовой шины часть числового тока ответвляется в дополнительные шины 7 и создает поле, равное по величине и противоположное по направлению полю числовой шины 3, под шинами 7. В результате вычитания полей отсутствует...

Номер патента: 410457

Опубликовано: 05.01.1974

МПК: G11C 11/14

Метки: 410457

...магнитных пятен 4, 5 всех элементов выбранной адресной линии устанавливаются в направлении оси трудного намагничивания. Перед отключением адресного тока по разрядным линиям пропускают разрядный ток записи, полярностью которого определяется записываемая (О или 1) информация.В момент отключения адресного тока намагниченность магнитных пятен 4, расположенных внутри разрядных линий на одной поверхности электропроводящих участков подложки 1 под воздействием разрядного поля (в зависимости от записи в элемент О или 1) будет вращаться соответственно по часовой, либо против часовой стрелки. При этом намагниченность магнитных пятен 5, расположенных впе разрядной линии на противоположной поверхности электр опроводящих участков подложки 1, под...

Номер патента: 410458

Опубликовано: 05.01.1974

МПК: G11C 11/14

Метки: 410458

...в шину 3. Направление намагниченности запоминающих элементов 7 противоположно направлению намагниченности элементов 8. Напряженность магнитного поля, достаточная для переключения запоминающих элементов 7 и 8, создается в результате действия разрядных токов в шинах 3 и 4. Поэтому величина разрядного тока вдвое 10 меньше тока переключения запоминающегоэлемента. Изменение направления намагниченности запоминающих элементов производится изменением полярности токов на противоположную в шинах 3 и 4.15 Ток считывания, поданный в числовую шину2, создает магнитное поле, устанавливающее намагниченность запоминающих элементов 8 и 7, параллельно разрядным шинам. В момент поворота вектора намагниченности запомина ющего элемента 7 на шинах 4 и 3...

Номер патента: 410459

Опубликовано: 05.01.1974

МПК: G11C 11/40

Метки: 410459

...ячейки памяти.Ячейка, памяти содержит тиристоры 1 и 2 с перекрестными связями между р- и и-базами и связанными анодами. Между общей точкой тиристоров и плюсовой шиной питания включен высокоомный резистор 3, обеспечивающий режим хранения. Форсирующий ключ 4 на двухэмиттерном транзисторе через резисторы 5 и 6 подключен эмиттерами к и- базам тиристоров 1 и 2. Эмиттеры тиристоров 1 и 2 подключены к шинам записи и считывания.Ячейка ламяти работает следующим образом.410459 Предмет изобретения Составитель Р, Яворовская актор Т. Орловская Текред Е. Борисова Корректор 3, ТарасоТираж 591овета Министроткрытийнаб., 4/5 Изд Ло 355осударственного комитетапо делам изобретений и Москва, Ж, Раушска каз 1049/12ЦНИИП ПодписноеСССР пография, пр....

Номер патента: 410460

Опубликовано: 05.01.1974

МПК: G11C 11/42

Метки: 410460

...освещают импульсом света, регистрируя при этом емкость элемента путем подключения его в резонансный контур. После освещения емкость элемента увеличивается в несколько раз и в таком состоянии может находиться длительное время. Для восстановления исходного состояния (до освещения) к элементу прикладывают импульс напряжения 1 - 2 в на освещаемом электроде. Таформации,Информация стирается и при отогреванииэлемента до комнатной температуры.5 Таким образом, предлагаемый способ позволяет записывать оптическую информацию,не разрушающуюся при считывании, и нетребует электрического питания при ее записи, что повышает надежность записи и хра 10 пения.В основу предлагаемого способа запоминания оптической информации положено следующее физическое...
