Вьюков

Номер патента: 1720104

Опубликовано: 15.03.1992

Авторы: Вьюков, Иванов, Майзельс, Петров, Райкин, Соломатин, Шкловский

МПК: H01H 36/00

Метки: коммутации, переключатель, цепей, электрических

...Замкнутому контуру герконы и постоянный магнит, установленный с возможностью перемещения по кон туру относительно герконов, постоянный магнит расположен в центре замкнутого контура с возможностью перемещения в радиальных направлениях, при этом в каждую коммутируемую цепь включено параллель но между собой по крайней мере три геркона, расположенные друг за другом, а расстояния между герконами выбраны из условия25 аЬЬ,где Ь - диаметр зоны действия магнита;а - максимальное расстояние между соседними герконами;Ь - минимальное расстояние между герконами, расположенными через один.На фиг.1 показано сечение А - А на фиг.2; на фиг.2 - сечение Б - Б на фиг.1; на фиг.З - электрическая схема переключателя,В варианте исполнения для коммутации...

Номер патента: 1624549

Опубликовано: 30.01.1991

Авторы: Агейкин, Вьюков, Габович, Гасанов, Ищук, Карабанов, Колочко, Полозов, Проценко, Романюк, Соломатин, Шрайнер

МПК: H01H 11/04

Метки: герметизированных, контакт-деталей, контактного, контактов, магнитоуправляемых, покрытия

...герметизированных контактов путем предварительной очистки контактной поверхности и ионной обработки,о т л и ч а ющ и й с я тем, что, с целью повышения надежности и увеличения срока службы магнитоуправляемых контактов за счет стабилизации величины переходного сопротивления и экономии благородных метамов за счет замедления процесса эрозии приповерхностных слоев подложек контакт- деталей из магнитомягкого материала, ионную обработку производят имплантацией в указанные подложки ионов азота св энеугией 10 - 2 10 эв и дозой 10 - 10 см 30 35 40 45 Составитель Е.СафоноваРедактор Л.ВеселовскаяТехред М.Моргентал Корректор И.Муска Заказ 195 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж,...

Номер патента: 1618590

Опубликовано: 07.01.1991

Авторы: Вьюков, Менакер, Плутник, Тюрин, Ширяев

МПК: B24B 7/00

Метки: плоскошлифовальный, станок

...комбинат "Патент", г. Ужгород, ул,Гагарина, 1 Изобретение относится к станкостроению и может быть использовано при обработке плоских деталей.Цель изобретения - повышение точности обработки изделий за счет повышенияжесткости станка.На фиг. 1 изображен станок, общий вид;на фиг. 2 - вид А на фиг, 1,Станок содержит единую станину 1, выполненную коробчатой формы, Станина 1вытянута вперед, и на ней расположенастойка 2, которая установлена на салазках 3. На другом конце станины 1 жесткокрепится траверса 4, в которой имеется поперечный паз 5. В пазу 5 свободно проходятсалазки 3. На траверсе 4 по направляющимперемещается стол 6. В вертикальном направлении по направляющим 7 стойки 2 перемещается рабочий инструмент...

Номер патента: 1530649

Опубликовано: 23.12.1989

Авторы: Вьюков, Полыковский, Туулас, Чибирев, Щадилов

МПК: D21B 1/02, D21C 1/00

Метки: каландрирования, щепы

...11 ирасссения - цилиндра или конуса и снабжены закрепленными на их конце шсстернями 12, входящими в зацепление с сшцтрдльной сестрсей 13, связанной с приводом вращения (не показан). Перегородка 4 стделяет шестерни 12 13 от рабочей зоны внутри барабана 1, на внутренней повсрхнссти когорсго акреплены лосс,чси 15 Барабанмокт бц гь смонтирован с уклонсм от его запруд ного к разгрузочному торцу фиг 3. 35Устройство работает следуюсцим ебразом.Подлежащая обработке каландрированием исходная шепа через загрузочное средство 4 подается внутрь барабана 1. Последний посредством катков 2, врашаемых от электродвигателя,3, приводится во вращательное движение в направлении, указанном на фиг. 2 стрелкой. Одновременно посрсдствсм промежуточной...

Номер патента: 1498854

Опубликовано: 07.08.1989

Авторы: Богданов, Вьюков, Жалина, Курятников, Туулас, Чибирев, Щадилов

МПК: D21B 1/02

Метки: варке, подготовки, щепы

...кондиционной фракции (пример 1), тонкой кондиционной фракции (пример 2), смесь щепы толстой и тонкой кондиционных фракций (пример 3), а также эту же щепу после вальцевания соответствующих фракций (примеры 4-6).Использование для варки щепы тонкой кондиционной фракции позволяет увеличить выход сортированной целлюлозы и улучшить прочность полуфабриката. Использование для варки щепы толстой кондиционной фракции и смеси щепы толстой и тонкой кондиционных фракций приводит к худшим результатам.Механическая обработка щепы на вальцовом прессе позволяет улучшить результаты варки (примеры 4-6), При этом автономная обработка (примеры 4 88544и 5) щепы разных фракций на вальцовомпрессе более предпочтительна,П р и м е р ы 7-10. Варку проводят по...

Номер патента: 1458027

Опубликовано: 15.02.1989

Авторы: Вьюков, Журавлев, Полыковский, Туулас, Щадилов

МПК: B07B 1/46

Метки: сито

...5), а также выполнены в виде усеченных пирамид с опорными площадками 7, имеющими ширину Я (фиг. 6).Подлежащую сортированию щепу подают на сито, которому сообщают, например, гирационные колебания в плоскости егопрофилированной поверхности 1. При колебаниях сита проходовая фракция щепы с толщиной Ь, не превышающей поперечного размера ще" лей 5 между основаниями элементов 2, благодаря неустойчивому равновесию ее частиц, опрокидываясь на вершинах элементов 2, ориентируется вдоль канавок 6 и проходит через щели 5 (фиг. 7, 8). Непрохбдовая фракция щепы с большей толщиной (и большей длиной) задерживается ситом и не проходит через его щели 5.Как известно, толщина щепы коррелирует с ее длиной и в зависимости от породы древесийы и некоторых иных...

Номер патента: 1414900

Опубликовано: 07.08.1988

Авторы: Вьюков, Полыковский, Туулас, Щадилов

МПК: D21B 1/02

Метки: сортирования, толщине, щепы

...16.Устройство для сортирования щепы работает следующим образом. Внутрь корпуса 1 к наборам вращающихся в одном направлении, указанном стрелками, сортирующих дисков 5 и дисков 7 экранирующего средства подается щепа. В зоне сортирования между дисками 5 и 7 формируется слой щепы, в котором происходит стратификация: мелкая щепа оседает, образуя нижнюю часть слоя; крупная щепа располагается в верхней части слоя над молкой. фракции щепы с толщиной, меньшей величины зазора между смежными сортирующими дисками 5, просеивается между ними и в зависимости от количества фракций, на которые разделяется исходная щепа, удаляется из корпуса 1 или поступает в следующую по высоте устройства зону сортирования. Благодаря тому, что валы .4 с сортирующими...

Номер патента: 1407583

Опубликовано: 07.07.1988

Авторы: Вьюков, Полыковский, Сапунова, Туулас, Щадилов

МПК: B07B 1/40

Метки: сортирования, толщине, щепы

...валы 2, на которых смонтированы диски 3, причем диски 3 каждого вала 2 входят в промежутки между дисками 3 смежных валов 2, образуя между собой калиброванные зазоры 4. Совокупность дисков 3 с калиброванными зазорами 4 между ними формирует сорти рующую поверхность 5, расположенную под углом , равным 20 - 30, к горизонтальной плоскости. Сортирующая поверхность может быть плоской (фиг. 1) или криволинейной (условно не показана), в поседнем случае она образует с горизонтальной плоскостью переменный угол наклона А, увеличивающийся от ее начального к конечному участку. К начальному участку сорирующей поверхности 5 примыкает загруочное средство 6, к конечному участку - редство 7 для отвода непроходовой фракции епы, под сортирующей...

Номер патента: 1377316

Опубликовано: 28.02.1988

Авторы: Вьюков, Полыковский, Туулас, Щадилов

МПК: D21B 1/02

Метки: сортирования, толщине, щепы

...зависит от породногои фракционного состава исходной щепы,конструктивных параметров сортирующего органа, режимов осуществленияопераций и ряда других трудно учитываемых факторов. Для оптимизациивремени сортирования, стабилизациитолщины слоя сортируемой щепы (принепрерывной подаче щепы на сортирование в этом случае интенсивностьзагрузки щепы равна расходу просеиваемых частиц) изменяется взаимноерасположение экранирующих дисков 7и сортирующих дисков 5 путем поворота рычагов 6 с валом 8 и дисками 7вокруг оси вала 4, Изменение геометрии сортирующего органа приводит кизменению толщины слоя щепы 11 соответственно продолжительности сортирования. Этому же способствует направленная дозированная подача исходной щепы по наклонному щиту 12...

Номер патента: 1269863

Опубликовано: 15.11.1986

Авторы: Вьюков, Грин, Журавлев, Кахи, Лапухин, Мишура

МПК: B07B 4/00

Метки: древесины, измельченной, разделения, фракции

...выпадают в приемные бункера 9. Удаляемая Фракция проходит дополнительное разделение, встречаясь с отражателями 7 и 8, после чего отходная фракция выводится через патрубок отсасывающего приспособления 3 восходящим потоком. Для регулирования процесса разделения предусмотрено перемещение отражателей 7 и 8 по вертикали и поворот отражателей 8 вокруг оси 10, Подъем по вертикали осуществляют посредством трубчатых штанг 12, проходящих меж- ЗО ду ограничительными стержнями 17, аповорот - посредством стержня-. вала 11 через коническую пару 13. Отражатели 7 и 8 закреплены в нужном положении по высоте стопорами-фик" 35 саторами 14, Подъем отражателей 7осуществляют посредством стержня 15 вдоль направляющих 16,Для проверки...

Номер патента: 1261021

Опубликовано: 30.09.1986

Авторы: Баринов, Белый, Вьюков, Горфинкель, Лысенков, Майзельс, Новожилов, Петров, Таликов, Титов

МПК: H01H 36/00

Метки: контактами, магнитоуправляемыми, переключатель

...магнита 3 шунтируется и магнитоуправляемые контакты размыкаются (замыкаются). Формула изобретения 1. Переключатель с магнитоуправляемыми контактами, содержащий постоянный магнит и герконы, отличающийся тем, что, с целью повышения надежности в работе, магнитоуправляемые контакты установлены по отношению к постоянному магниту по кривой, соответствующей линии оптимальной напряженности создаваемого им магнитного поля.2. Переключатель по п. 1, отличающийся тем, что он снабжен пластиной с криволинейными пазами, имеющими кривизну, соответствующую линии оптимальной напряженности создаваемого постоянным магии том магнитного поля, а магнитоуправляемые контакты установлены в указанных пазах. иг,Составитель М. ТрофТехред И. ВерееТираж 6431 И...

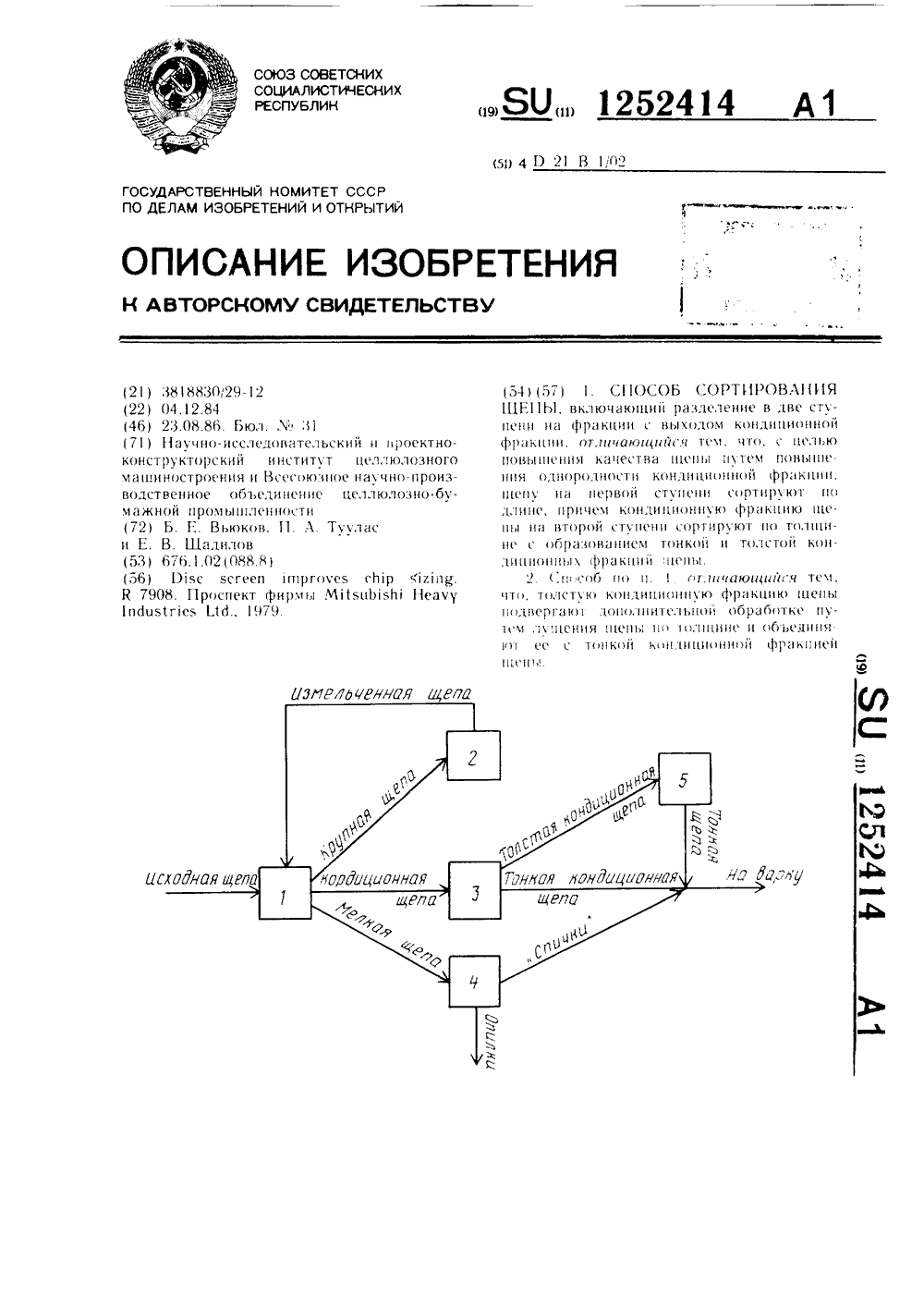

Номер патента: 1252414

Опубликовано: 23.08.1986

Авторы: Вьюков, Туулас, Щадилов

МПК: D21B 1/02

Метки: сортирования, щепы

...11 Верес Ессррслир с Обручар Тираж,355 По,спсне ВНИИПИ Государственного комитета с.(ХР по делам изобретений и открытий 113035, Москва. Ж- - 35, Раугиская иаб., д 4 5 Филиал ППП Патент, г Ужгород, ул Проектная, 4Редактр Н Рогуличзаказ 15 с 35,31 Изобретение относится к способам сортирования цены. преимущественно в ироцессе иолготовки ее к варке на целлюлозу, и может быть использовано в целлюлознобумажной иромышленности.Цель изобретения - повышение качества шеиы за счет повышения однородности кондиционной фракции.На чертеже представлена схема осуществления способа сортирования щепы..;иособ сортирования щепы включает разделение в две ступени на фракции с выходом кондиционной фракции. Исходную 1 цеиу на первой стуиени сортируют ио длине на...

Номер патента: 1238810

Опубликовано: 23.06.1986

Авторы: Вьюков, Мишура, Шадилов

МПК: B07B 4/00, B07B 7/08

Метки: воздушный, сепаратор

...верхние торцы трубчатых камер с конфузорами, В нижней части кожуха 8 под конфузорами установлен патрубок 10 вывода крупной Фракции, а в верхней части кожуха 9 выполнено аспирационное отверстие 11, Патрубок 12 вывода мелкой фракции сообщен с основанием внутренней трубчатой камеры 4.Сепаратор работает следующим образом.Разделяемый материал под действием воздушного потока направляют через питающий патрубок 6 в кольцевой бункер 3, где поток закручивается и по внешней трубчатой камере устройства между внешней вертикальной трубой и внутренней попадает в зону А межконфуэорного пространства 5 и 7. При прохождении межтрубного пространства материал под действием центробежных , сил закрученного воздушного потока подвергается расслоению...

Номер патента: 1150123

Опубликовано: 15.04.1985

Авторы: Вьюков, Мишура

МПК: B60P 7/12

Метки: грузов, крепления, средстве, транспортном, цилиндрических

...через фиксирующую винтовую пару.30На фиг. 1 схем атически изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - упор,поперечный разрез; на фиг, 4 - то же,вид в плане. 35 Устройство представляет собой раму, содержащую две пары одинаково направленных и симметрично расположенных продольных тяг 1, каждая из которых одним концом шарнирно закреплена на боковой. 4 О стенке транспортного средства, а другим входит в зацепление с проушиной 2 горизонтальной балки 3, на которой смонтирована пара симметрично расположенных и одинаково направленных упоров. Каждый упор выполнен в виде обрезиненного ло жемента 4, жестко связанного с двумя стойками 5, размещенными в направляющих 6. Стойки 5 соединены между собой...

Номер патента: 1146109

Опубликовано: 23.03.1985

Авторы: Вьюков, Денисов, Журавлев, Зарагацкий, Кахи, Клюев, Ксенофонтов, Пяревский

МПК: B07B 4/02

Метки: аэродинамического, древесины, измельченной, сортирования

...ведущей звездочки привода 21, роликовой цепи22, рукоятки привода 23, подшипника24 скольжения, вала 25 и стопорного устройства 26Тормозной щиток 15 включает ось27, подшипник скольжения 28, пластину 29 и регулировочную планку 30.Выполнение рассекателей 5 в видепараллелепипедов с призмами 6 с возможностью их перемещения по вертикали и горизонтали позволяет изменятьскорость вертикального воздушногопотока в вертикальных каналах 19, аследовательно, качество и границыразделения фракций. При этом можетбыть создана эпюра воздушного потока, позволяющая перемещать частицы 10другой кондиционной фракции в соответствующие приемники 4. Изменениескорости воздуха в каналах 19 производится перемещением в горизонтальномнаправлении рассекателей 5, В...

Номер патента: 1089033

Опубликовано: 30.04.1984

Авторы: Азгур, Вьюков, Кахи, Кушников, Локштанов, Узоров

МПК: B66C 3/00

Метки: соединение, шарнирное

...соединение не долговечно вследствие того, что воспринимаетбольшие нагрузки.Цель изобретения - повышение долговечности путем снижения воспринимаемых нагрузок. Указанная цель достигается тем, что в шарнирном соединении, содержащем ось, охватываемую шарнирным 2 О элементом, включающим в себя сферу и размещенным во втулке, и расположенный между последними амортизационный элемент, шарнирный элемент выполнен с цилиндрическими участками, рас положенными по обе стороны от сферы, а втулка в центральной части выполнена со сферической внутренней поверхностью, контактирующей со сферой шарнирного элемента. При этом амора 30 ционный элемент включает в себя два кольца, размещенных на цилиндрических участках шарнирного элемента. ьНа фиг,1...

Номер патента: 1074612

Опубликовано: 23.02.1984

Авторы: Вьюков, Журавлев, Заяц, Золочевская, Олейник

МПК: B07B 4/02

Метки: древесины, измельченной, разделения, фракции

...скоростью, равной скорости витания пыли и опилок. Из корпуса воздух отводится через выхлопной патрубок 16 в систему очистки, Подлежащую разделению массу измельченной древесины подают из бункера 1 на вбрасыватель 3 исходного материала, Разогнанная до определенной скорости измельченная древесина выбрасывается в корпус 2 устройства. При полете она первично грубо разделяется на фракции, которые собираются приемными бункерами 4, соскальзывая к их дну. На сбрасываемые фракции дополнительно воздействуют вертикальными воздушными потоками, для чего в сборниках 6 выпадающих фракций создают воздушные потоки со скоростями, равными скоростям витания каждой выпадающей фракции. При этом скорость воздушного потока устанавливают с помощью дроссельных...

Номер патента: 1031725

Опубликовано: 30.07.1983

Авторы: Виноградов, Вьюков, Калинин, Сидоров, Ценципер, Юрьев

МПК: B27B 5/18

Метки: лесоматериалов, поперечной, распиловки

...пропила пил 8 равна расстоянию от вершин захватов 6 до направляющих 4. На ведущем валу 9 установлены ведущие звездочки 10 поперечного цепного тран 51015 20 25 30 35 40 45 50 спортера, В начале и конце приемной зоны цепного транспортера установлены ведомые звездочки 11. В конце цепного транспортера в направляющих 4 выполнены вырезы 12 для свободного прохода снабженных антифрикционными накладками 7 плеч захватов б. За цепным транспортером установлена наклонная отводящая площадка 13 для сброса распиленных бревен на продольный ленточный транспортер 14, Площадка 13 установлена с возможностью скольжения по своему основанию и снабжена пружиной 15 для возвращения площадки в исходное положение,Приемный бункер 1 может быть заполнен водой, помещен...

Номер патента: 1030869

Опубликовано: 23.07.1983

Авторы: Вьюков, Замятина, Майзельс, Тюнеев, Филатов, Шубин

МПК: H01H 1/66

Метки: герметизированный, контакт, магнитоуправляемый

...Пазы могутбыть сплошными или выполнены с разрывом. Собранные модули герметизированыв колбу.Предлагаемая конструкция геркона позволяет производить регулировку и подстройку межконтактного зазора в отдельных парах контакт-деталей и выбраковкупар конгак 1 деталей, не поддающихся настройке до герметизации их в кслбу; обеспечивает избирательность срабатыванияотдельных пар контакт-деталей эа счетнабора модулей с заданной чувствительностью, в зависимости от количества типо.вых модулей может иметь любое число пар контакт-деталей. НеэавИсимая выбраковка отдельных пар контакт-деталей обеспечивает значительное повышение выхода годных герконов, производительности труда и снижает расход дорогостоящих мэтюфиалове10308Изобретение относится к...

Номер патента: 1014714

Опубликовано: 30.04.1983

Авторы: Вьюков, Гольдзберг, Локштанов, Мишура

МПК: B27L 1/04

Метки: древесных, термической

...в верхней части последнегорасположены с внутренней поверхностинаправляющей, а консоли выполненыиэ упругого материала.Кроме того, на внешней поверхностибарабана по периметру щелей выполнены уплотнения.На фиг,1 Изображено устройство 40для термической обработки древесныхматериалов, поперечный разрез; нафиг.2 - то же, продольный разрез(нид по стрелке А на фиг.1); наФиг.3 - заслонка в верхней части бараба на,поперечный разрез 1 узел 1 на фиг. 1);нафиг. 4 - то же, в нижней части барабана,поперечный разрез (узел 11 на фиг.1).Предлагаемое устройство содержитприводной барабан 1 с окорниками 2 50и щелями 3 для вывода коры, вытяжные колпаки 4 для отвода отработанного теплоносителя, систему 5 подачитеплоносителя и внешний кожух 6,полностью...

Номер патента: 1011369

Опубликовано: 15.04.1983

Авторы: Веденин, Вьюков, Грин, Котелович, Мишура, Хорев, Шадрин

МПК: B27L 1/04

Метки: древесины, окорки

...очистки забившихся щелей снижает производительность устройства.Цель изобретения - совмещение процессов окорки и измельчения отходов и повышение производительности.Поставленная цель достигается тем, что в устройстве для окорки древесины, содержащем последовательно установленные горизонтальные цилиндрические секции, каждая из которых, начиная со второй, имеет равномерно расположенные по их боковой поверхности щели, систему подачи теплоносителя и транспортеры отвода балансов и уборки отходов окорки, на участке боковой поверхности одной трети длины первой секции со стороны примыкания ее к последующим секциям выполнены продольные щели, а на боковых поверхностях секций смонтированы козырьки для прикрытия щелей, причем козырьки выполнены в...

Номер патента: 1011368

Опубликовано: 15.04.1983

Авторы: Веденин, Вьюков, Грин, Мишура, Хорев

МПК: B27L 1/02

Метки: барабан, окорочный

...содержащем вращающиеся цилиндрические секции с продольными щелями, установленные с обеих сторон секций неподвижные кожуха, транспортер для отходов окорки и распределитель теплоносителя, последний выполнен в виде гребенок с форсунками, установленных на каждом из кожухов, причем по крайней мере две гребенки установлены в верхних частях каждого кожуха параллельно продольной оси барабана по одной с каждой его стороны и по крайней меере две гребенки установлены к нижней части оппозитно. Кроме того, форсунки верхних гребенок направлены вниз под углом 25 - 35 к вертикальной оси барабана, а форсунки нижних гребенок - вверх под углом 65 - 75 к вертикальной оси барабана.На фиг. 1 изображена схема окорочного барабанана фиг, 2 -сечение А-А на фиг....

Номер патента: 1006224

Опубликовано: 23.03.1983

Авторы: Ананьин, Борисов, Вьюков, Мишура

МПК: B27L 1/02

Метки: древесины, окорки

...с продольными пустотелыми окорниками на внутренней пофверхности, сообщающимися с неподвижным распределителем Теплоносителячерез выполненные в корпусе отверстия, и транспортер для отвода коры 2 .К недостатку известного устройства можно отнести большие потеритеплоносителя при подаче его в полость барабана,Целью иэобретения является сокращение расхода теплоносителя.Укаэанная цель достигается тем,что в устройстве для окорки древесины, содержащем горизонтальныйбарабан с продольными пустотелымиокорниками на внутренней поверхности, сообщающимися с неподвижнымраспределителем теплоносителя черезвыполненные в корпусе отверстия, и транспортер для отвода коры, отверстия в корпусе и распределитель расположены в средней части корпуса,причем...

Номер патента: 933455

Опубликовано: 07.06.1982

Авторы: Веденин, Вьюков, Любимов

МПК: B27B 11/00

Метки: древесины, поперечного, резания

...дисковой пил, кулачка, который установлен нанине соосно дискам.На чертеже изображено предлагаемое устройство, общий вид.Устройство для поперечного резания древесины включает станину 1с дугообразным кожухом 2, роторныймеханизм подачи, имеющий диски 3с пазами 4, и механизм резания,выполненный в виде гильотинных нож5, которые установлены в радиалных направляющих 6 дисков 3 и сжены роликом 7. Привод ножей 5полнен в виде кулачка 8, взаимоствующего с роликом 7. Кулачок 8установлен на станин 1 соосно дисхам 3.Устройство работает следующимобРазом.древесину подают щетью в павращающихся дисков 3. В процессевращения дисков 3 гильотинные ножи5, взаимодействуя своими роликс кулачком 8, неподвижно устанным на станине 1, смещаются вальном направлении,...

Номер патента: 926131

Опубликовано: 07.05.1982

Авторы: Вьюков, Зорин, Рассохин

МПК: D21C 7/12

Метки: варки, непрерывной, процесса, сульфатной, целлюлозы

...варкой ведут с помощью УВМ 111Известен также способ автоматического управления процессом непрерывной варки с помощью УВМ, в котором кроме укаэанных параметров предлагается дополнительно управлять выдувкой целлюлозной массы ИУказанные способы не позволяют стабилизировать степень делигнификации целлюлозы и не учитывают динамику процесса варки.Наиболее близкимпо технической сущно соб автоматического регулирования процессом непрерывной варки сульфатной целлюлозы путем измерения гидромодуля, концентрации активных реагентов и температуры процесса варки и управления этими параметрами 31Однако указанный способ не обеспечивает повышения выхода целлюлозы требуемой степени делигнификации. Это объясняется тем, что при регулировании расхода активных...

Номер патента: 918100

Опубликовано: 07.04.1982

Авторы: Веденин, Вьюков, Грин, Локштанов, Мишура, Хорев

МПК: B27L 1/04

Метки: древесины, окорки

...теплоносителя снабжентрубопроводом 7 для подвода теплоносителя, арматурой 8 и многосекционным барабаном 9 для выгрузки коры,Распределитель, теплоносителя в местах сочленения с цилиндрическим корпусом окорочного устройства снабженпродольными боковыми уплотнителями10, выполненными в виде фланцев 11и 12, эластичной пластины 13, прижимных болтов 14 и кронщтейнов 15. Причем в местах сочленения барабана 9 сдополнительным корпусом предусмотрены продольные боковые уплотнители 16,представляющие собой Ч-образные эластичные пластины 17, прикрепленные к 2корпусу при помощи накладных планок18.Устройство работает следующим образом.При окорке древесины в неподвижный 30распределитель 5 теплоносителя потрубопроводу 7 через арматуру 8 подается...

Номер патента: 903692

Опубликовано: 07.02.1982

Авторы: Вьюков, Доронин, Пожитков

МПК: F28G 13/00

Метки: нагрева, поверхностей, процессом

...на блок 8 сравнения, который в соответствии с алгоритмом С Ъ 0, вырат г батывает сигнал включения, поступающий на блок 9, на который также поступает сигнал концентрации пыли от датчика 5. Блок 9 определяет момент выключения подачи пара и, оценивая динамику изменения сигнала с датчика 5, вырабатывает сигнал, который поступает на блок 1 О, выключая подачу пара на обдув. Сигнал с блока 8 поступает на блок 11 разделения прохождения сигнала и по этому сигналу отключается выход с датчика 5 от блока 12, на котором Фиксируется последнее значение концентрации пыли к блоку 13, обрабатывающему сигнал в зависимости от наличия или отсутствия динамического изменения сигнала концентрации пыли и использующего эту информацию для задержки на время,...

Номер патента: 899337

Опубликовано: 23.01.1982

Авторы: Веденин, Вьюков, Жук, Любимов

МПК: B27B 5/00

Метки: бревен, пачках, поперечной, распиловки, чураки

...расположены под шахтой,На фиг.1 схематично изображеноустройство для распиловки древесины, общий вид; на фиг.2 - креплениекольцевой пилы на раме.Устройство содержит механизмзагрузки в виде загрузочного бункера 1 с приемным столом 2, шахтой 3,соосные основную и дополнительныекольцевые пилы 4 со сменными ножами 5, связанные с электродвигателями б и расположенные под выводящим ленточным транспортером 7 механизма отвода чураков.Кольцевые пилы смонтированы нараме 8 посредством опорных сегментов 9 и роликов 10.Связь кольцевой пилы с приводом20 осуществляется с помощью пальцев 11цевочного зацепления;Устройство работает следующимобразом.Пучок бревен загружают в эагру 25 эочный бункер 1 на приемный стол 2,откуда он через шахту 3 под...

Номер патента: 870541

Опубликовано: 07.10.1981

Авторы: Алексеев, Балакшин, Величко, Вьюков, Доронин, Лопатков, Пожитков

МПК: D21C 11/12

Метки: процессом, сжигания, черного, щелока

...лока, компаратор 11, датчик 12 рас,хода греющего пара и исполнительный механизм 13.Способ управления процессом сжигания черного щелока осуществляется 30 следующим образом.Давление черного щелока стабилизируют перед содорегенерационным котлоагрегатом 2. Плотность черного щелока на входе в щелоковый подогреватель 1 измеряют датчиком 3, сигналкоторого подают в компаратор 4. Сигнал с датчика б температуры в топкесодорегенерационного котлоагрегатапоступает в компаратор 7. Сигналыс датчиков 5 и 10 расхода черногощелока и расхода обратного черногощелока подают на вход компаратора 11Выходные сигналы компараторов 4,7, 11, датчика 8 температуры черногощелока и датчика 12 расхода греющегопара одновременно подают на вход бло-ка 5 сравнения. Сигнал с...

Номер патента: 817118

Опубликовано: 30.03.1981

Авторы: Алексеев, Балакшин, Величко, Вьюков, Доронин, Пожитков

МПК: D21C 11/12

Метки: агрегатах, восстановления, натрияв, содорегенерационных, сульфата, управленияпроцессом

...топливе, суммирующее устройство 9, датчик 10, прибор11 расхода сульфата натрия, электронный регулятор 12, суммирующий преоб разователь 13, датчик 14 температуры горения, датчик 15 температурыобщего воздуха на входе в топку, датчик 16, прибор 17 расхода общеговоздуха, датчик 18, прибор 19 уровня 25 шума процесса сжигания, суммирующееустройство 20, задатчик 21 ручногоуправления, блок 22 управления, магнитный пускатель 23, исполнительныймеханизм 24, регулирующий орган 25 З 0 подачи общего воздуха, указатель 26817118 Формула изобретения ддщии8 одух ИИПИ Заказ 1263/36 Тираж 407 Подписно Филиал ППП фПатентф,г.ужгород,ул.Проектна степени. открытия регулирующего орга-" на, смеситель 27, топка 28 содорегенерационного котлоагрегата.Способ...
