Формирователь разрядного тока для оперативного запоминающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 382142
Автор: Свер
Текст

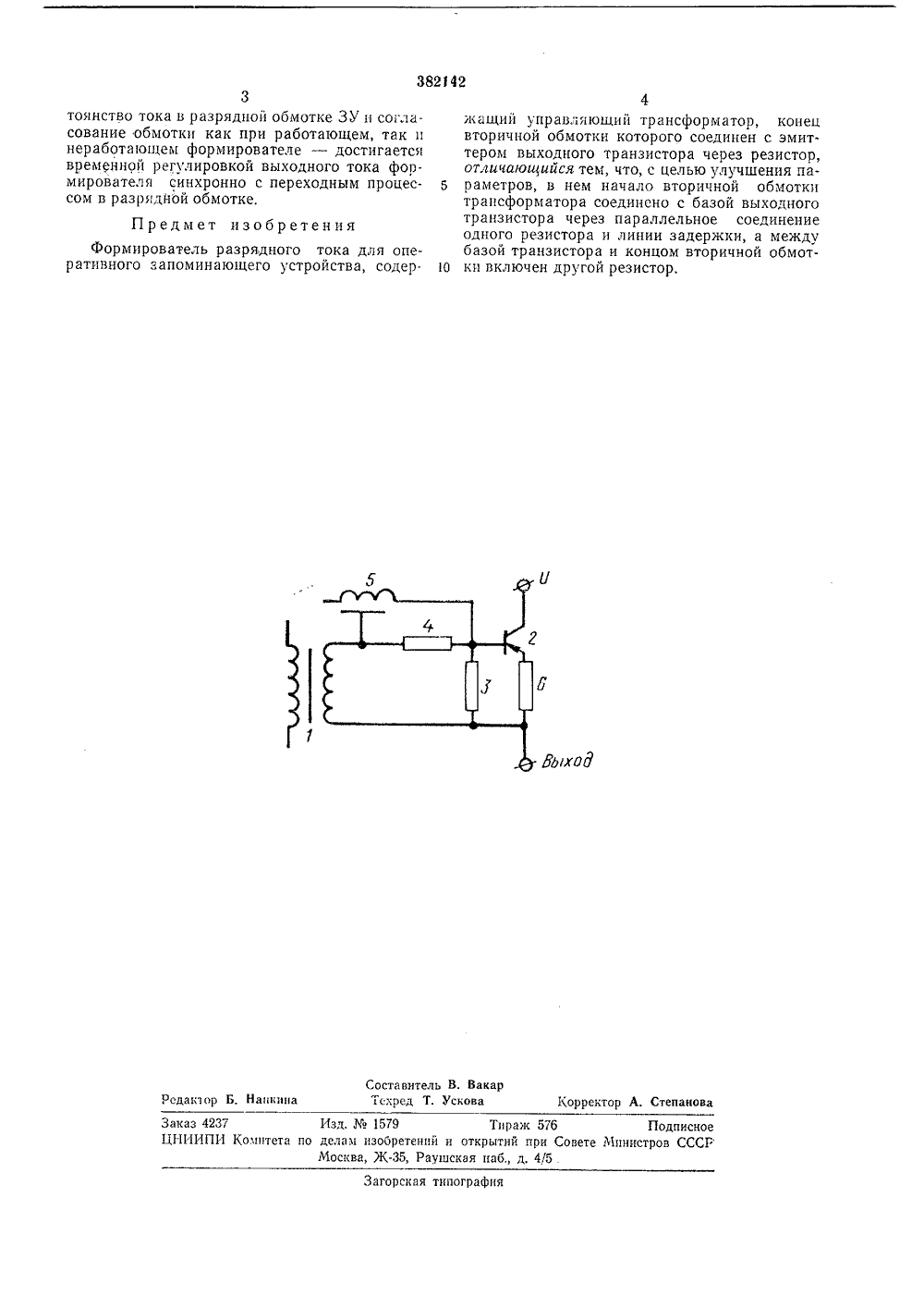

"о,аМеВ".-"ф,ЯфЗависимое от авт. свидетельства М -Заявлено 07.ХИ,1970 ( 1498386/18-243с присоединением заявки М М.Кл, б 11 с 7/О омитет по овеемретекий и открытийСоеете РЛииистооеСССР Приоритет -Опубликовано 22.7.Дата опубликовани т 17 ч Бюллетень УДК 681.327.6(088,8. С, Свердлов аявитель ФОРМИРОВАТЕЛЬ РАЗРЯДНОГО ТОКА ЛЯ ОПЕРАТИВНОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА2 Изобретение относится к области автоматики и вычислительной техники, в частности к запоминающим устройствам.Известны разрядные формирователи, в ко. торых управляющий трансформатор соединен с выходным транзистором непосредственно или с помощью РС-цепочки.Такой формирователь при работе на разрядную обмотку (если она обладает свойствами длинной линии) имеет существенный недостаток. Формирователь выдает ток или напряжение, величина которых в течение длительности импульса постоянна. В то же время входное сопротивление разрядной обмотки непостоянно; в ней имеются отраженные волны тока или напряжения, которые, складываясь с поступающим от формирователя импульсом, приводя г к непостоянству величины импульса в обмотке в течение его длительности, Это явление ухудшает параметры ЗУ.Целью изобретения является улучшение параметров формирователя разрядного тока и, в частности, ооеспечение постоянства тока записи в разрядной обмотке.Это достигается тем, что начало вторичноЙ обмотки трансформатора соединено с базой выходного транзистора через параллельное соединение одного резистора и линии задержки, а между базой транзистора и концом вторичной обмотки включен другой резистор,Схема формироватетя приведена на чертеже.Вторичная обмотка трансформатора 1 соединена со входом управляющего транзистора 5 2 с помощью делителя напряжения, состоящего из резистора 8 и параллельного соединения резистора 4 и линии задержки 5, разомкнутой на конце. В эмиттер транзистора включен резистор б обратной связи.1 О Величина выходного тока определяется напряжением на резисторе 6, которое зависит от соотношения плеч делителя напряжения, в частности от входного сопротивления линии задержки, которое равно Л в течение времени 15 2 з, где е - задержка линии. При подачена вход схемы управляющего импульса в выходной цепи протекает ток. Через время 2, сопротивление последовательного плеча делителя возрастает до величины сопротивления 20 резистора 4, и выходной ток уменьшается.Если задержка В линии д равна задержкев разрядной обмотке (обычно короткозамкнутой на конце), то изменения выходного тока формирователя совпадают во времени с изме нениями входного сопротивления разряднойцепи, Это приводит к постоянству величины импульса тока записи, и при отсутствии тока записи разрядная оомотка ЗУ мокет быть согласована на своем входе.зс Таким образом, поставленная цель - посИзд.1579 Тираж 576 Подпис делаги изобретений и открытий при Совете Министров СС Москва, Ж, Раушская наб д, 4/5 Заказ 4237ЦНИИПИ Когнптета Загорская типография 3тоянство тока в разрядной обмотке ЗУ и согласование обмотки как при работающем, так и неработающем формирователе - достигается временной регулировкой выходного тока формирователя синхронно с переходным процессом в разрядной обмотке. Предмет изобретенияФормирователь разрядного тока для оперативного запоминающего устройства, содер. 4жащий управляющий трансформатор, конец вторичной обмотки которого соединен с эмиттером выходного транзистора через резистор, от,гичающийся тем, что, с целью улучшения па раметров, в нем начало вторичной обмоткитрансформатора соединено с базой выходного транзистора через параллельное соединение одного резистора и линии задержки, а между базой транзистора и концом вторичной обмот О ки включен другой резистор.
СмотретьЗаявка
1498386
А. С. Свер лов
МПК / Метки
МПК: G11C 7/00
Метки: запоминающего, оперативного, разрядного, устройства, формирователь
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-382142-formirovatel-razryadnogo-toka-dlya-operativnogo-zapominayushhego-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь разрядного тока для оперативного запоминающего устройства</a>
