Острась

Номер патента: 1300558

Опубликовано: 30.03.1987

Авторы: Острась, Рагульскис, Федаравичюс

МПК: G11C 5/12

Метки: матриц, накопителей, прошивки, трехпроводных, цифровых

...работает следующим образом.С помощью струй сжатого воздуха (не показаны) ферритовые сердечники 5 сдуваются по координатным проводам 4 в сторону кареток 6 с магнитными головками и под действием создаваемого ими магнитного поля фиксируются и ориентируются сверху прорезей упомянутых кареток. Затем от блока управления устройства прошивки осущест - вляется управление выполнением операции прошивки координатным и разрядным проводами. Справа прошива ются координатным проводом сердечники 5, установленные сверху правых кареток 6 (рис. Зб). После прошивки этого ряда опять с помощью гнетов 12 провод надавливается вниз, образуется его запас и проводится отрезка.Для проведения прошивки разрядным проводом ферритовые сердечники с помощью диамагнитных...

Номер патента: 1296112

Опубликовано: 15.03.1987

Авторы: Базюченко, Волошин, Кириченко, Кривоносов, Кучер, Лапшина, Лукаш, Мерцалов, Муравьев, Острась, Пиковская, Точиловский, Чухриенко

МПК: A61B 5/00, A61B 5/16

Метки: биоадаптивного

...18 формируется соответствующий информационный кодЭтот сигнал, пройдя через блок 19 управления,поступает на вход блока 20 регистровсдвига, а затем запоминается в регистрах памяти запоминающего устройства 21, с выхода которого сигналыпоступают на вход блока 22 усилителеймощности и затем на визуальныйэкран 23. Засвечивание индикаторов 20красного (серого) или голубого полейэкрана 23 воспринимается визуальнопациентом, который осуществляетадаптивное биорегулирование желаемогоцвета экрана. При этом соответствую 25щим образом изменяютсяпараметрыреосигнала, возникающего на выходереографов. При исходной реограммев начале сеанса на экране 23 устанавливаются равные поля красного (се. 30рого) и голубого цвета,В системе условно принято, чтосдвиг...

Номер патента: 1241482

Опубликовано: 30.06.1986

Авторы: Краснобаев, Острась, Супрун, Тимонькин, Ткаченко, Харченко

МПК: H03M 7/00

Метки: дешифратор

..."011"; "101" и "110". На выходах элементов ИЛИ 12- 10 появляются единичные значения соответственно при значениях вход- "110" "101" и "110". На выходах элемейтов 4 - 6 ЗАПРЕТ появляются единичные значения соответственно при значениях входного кода "001"; "010"; "100", С выходов элементов 4 и 5 ЗАПРЕТ, элемента И 7, элемента 6 ЗАПРЕТ,. элементов И 8 и 9 значения унитарного кода поступают соответственно на разряды 13 - 18 выхода дешифратора,241482 2формула изобретенияДешифратор, содержащий три элемента И, три элемента ЗАПРЕТ, первыйэлемент ИЛИ, причем первый разрядвхода дешифратора соединен с информационным входом первого элементаЗАПРЕТ и с первым входом первого элемента И, второй разряд входа дешифратора соединен с...

Номер патента: 1193728

Опубликовано: 23.11.1985

Автор: Острась

МПК: G11C 11/06

Метки: запоминающая, матрица

...сердечники 3 нечет. ных разрядов 1 Р, 3 р 5 р, -15 рЗапоминающая матрица работает 15 следующим образом.При считывании информации поодной из обмоток возбуждения 1 иобмоток возбуждения Х протекаютполутоки положительного направления, 20 которые, совпадая, перемагничиваютодин из одноименных ферритовыхсердечников 2 или 3 в каждом .разряде 1 , , 16 р иэ "Единицы" в "Нуль".Во,всех информационных обмотках 25 2 2 при этом наводятся ЗДСсигналов "Единиц" или "Нулей" отпредыдущей записанной информациив матрицу. При записи информациипо этим же обмоткам возбуждения ,3 О Х и Ч протекают полутоки отрицательного направления, которые, сов"падая, на тех же одноименных ферритовых сердечниках 2 или 3 в каждомразряде, перемагничивают их из"нуля" в "единицу"....

Номер патента: 1110441

Опубликовано: 30.08.1984

Авторы: Волошин, Дунай, Кириченко, Кривоносов, Кучер, Лапшина, Лукаш, Мерцалов, Острась, Туполев, Чухриенко

МПК: A61B 5/16

Метки: биоадаптивного

...напряжения фильтра 9 и содержит операционный усилитель 37 и две цепи отрицательной обратной связи, каждая из которых содержит резистор с последовательно включенными (встречно по отношению к диоду другой цепи) диодом, соответственно цепи 38 и 39.Блок 12 подавления артефактов предназначен для подавления различных артефактов определенной амплитуды, исключения их влияния на качество РЭГ и содержит пороговое устройство, выполненное, например, на базе дифференциального усилителя постоянного тока 40, одиниз входов которого через резистор 4 1 подключен к выходу активного детектора 10, а второй через резистор 42 - к источнику порогового напряжения Оп . Выход блока 12 подключается к третьему входу, соединен" ному с обмоткой реле 43. 45...

Номер патента: 1057308

Опубликовано: 30.11.1983

Автор: Острась

МПК: B41J 3/00

Метки: механизмом, печатающим

...из элементов ИЛИ 14 в каждой группе элементов ИЛИ.Один выход всех ключей 17 подключен к первой шине генератора 1 тока, а один выход всех ключей 18 подключен к второй шине генератора 1 тока.Входы элемента И-НЕ 23, являющиеся входными шинами формирователя 19 импульсов, подключены к выходам элементов ИЛИ 14. Выход элемента И-НЕ 23 подключен через элемент 22 задержки к нулевому входу триггера 21, единичный выход которого подключен через элемент ИЛИ 20 формирователя импульсов ко всем нулевым входам триггеров 15 и 16.Выход элемента ИЛИ 20 формирователя импульсов является выходом самого формирователя 19 импульсов. Усилитель 7 подключен входами к выходной обмотке 11 коммутатора 8, а выходом - к единичному входу триггера 25 блока 5 формирования...

Номер патента: 951388

Опубликовано: 15.08.1982

Автор: Острась

МПК: G11C 5/02

Метки: блоков, накопитель, памяти

...печатными платами установлена крепежная пластина 7,ферритовые сердечники 6, установленные на 2 оверхней и нижней поверхностях прокладок прошиты общим разрядным проводом 5, а соответствующие ферритовыесердечники 6, расположенные в основнойи дополнительной 2 коммутационных 25печатных платах, прошиты одноименнымиадресными проводами 4, соответственно в прямом 10 и в обратном 11 направлениях таким образом, что образуютсимметричные контура. ЗОНакопитель работает следующим образом,По адресным проводам 4 поступаютимпульсы полутоков, перемагничивающихферритовые сердечники 6, При считыва- знии в разрядных проводах 5 наводятсявыходные ЭДС, При записи по разряднымпроводам 5 поступают импульсы запрета, Диодные матрицы 3 обеспечиваютдешифрацию...

Номер патента: 940235

Опубликовано: 30.06.1982

Авторы: Острась, Энтин

МПК: G11C 11/00

Метки: запоминающее

...21 первичные обмотки и вторичная обмотка 22 трансформатора.Устройство работает следующим образом.В исходном состоянии блок 15 управления не выдает управляющих сигналов. Дешифратор 1 подготавливает адрес выбираемого слова, регистр 16 подготавливает код числа для записи в накопитель 3, дешифратор 14 подготавливает адрес считываемой разрядной обмотки 18 и 19 накопителя 3.При записи информации блок 15 выдает управляющие сигналы на формирователи 2 и формирователь 5. Формирователи 2 формируют ток выбора в одну из числовых обмоток 17 накопителя 3 по адресу, сформированному дешифратором 1. Форми рователь 5 формирует ток записи кода числа, который протекает через разрядные шины 18 и 19 накопителя 3 и далее через диоды 7 на шину нулевого...

Номер патента: 912552

Опубликовано: 15.03.1982

Автор: Острась

МПК: B41J 3/00

Метки: механизм, печатающий

...6 представ ч ляет .соейоснование:9, выполненное в виде шайбй из магнитного материала с радиальными вйступамй 12 загнутыми вверх, Количество и шаг (по.углу) выступов 12 соответствует количеству: н Шагу (по углу) .радиальных вы 20 стуйов литеронрсителя 1. Неподвижное основание 9 закреплено напечатной плате неподвижно таким. образом; что радиальные его выстуны 12 проходят через дырки печатной платы на другую сторону платы, На лнтероносителе25 1 жестко закреплена; планка 10 из магнитного. материала, с: йириной меньшей чем: зазор меж-дувысфпайиЛ 2 Цри, вращеник литероносите-ля 1, планка 10 непрерывно, по очереди, проходит над всеми, выступами 12 и индуктивным образом взаимодействует со стержнеу 11 осно 30 вания 9. При этом с каждым...

Номер патента: 898503

Опубликовано: 15.01.1982

Авторы: Острась, Энтин

МПК: G11C 11/00

Метки: запоминающее

...элемент ИЛИ 28 и элемент НЕ 29,Выходы элементов И 24-27 соединены соответственно со входами элементаИЛИ 28, выход которого подключен ковходу эпемента НЕ 29. Первый вход первого элемента И 24 соединен с первымивходами третьего 26 и четвертого 27элементов И и явяяется первым входомдешифратора 13. Второй вход эпементаИ 24 подкпючен к первому входу второго 25 и второму входу третьего 26 элементов И и явпяется вторым входом дешифратора 13, Третий вход эпемента И24 соединен со вторыми входами второго 25 и четвертого 27 элементов И иявпяется третьим входом дешифратора13. Третьи входы второго 1 25, третьего 26 и четвертого 27 элементов И явпяются четвертым входом дешифратора13, Выходы элемента НЕ 29 и эпемента ИЛИ 28 являются соответственно...

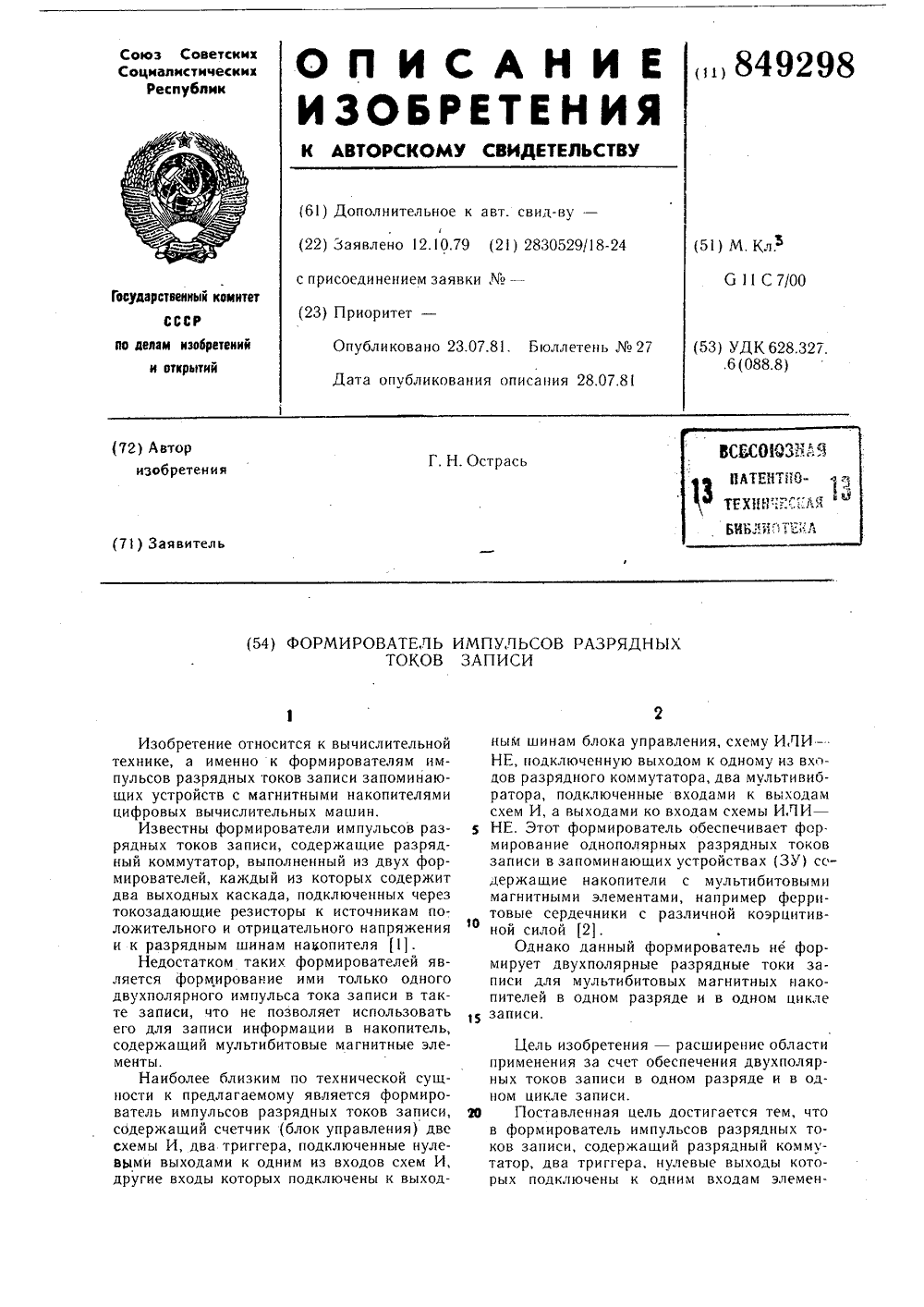

Номер патента: 849298

Опубликовано: 23.07.1981

Автор: Острась

МПК: G11C 7/00

Метки: записи, импульсов, разрядныхтоков, формирователь

...каждый на двух ферритовых сердечниках с различной коэрцитивной силой, Этим самым обеспечи 20 вается расширение области применения формирователя, вследствие осуществления формирования в одном цикле записи двух разнополярных импульсов тока в зависимости от входной информации. Формула изобретения тов И, другие входы которых соединены содной шиной управления, а выходы элементов И подключены к одним входам соотдополнительные элементы И и ИЛИ - НЕ,причем единичные выходы триггеров подключены к одним входам дополнительных элементов И, другие входы которых подключенык другой шине управления, а выходы всехэлементов И подключены к соответствующим входам элементов ИЛИ - НЕ, выходыкоторых соединены с соответствующими входами разрядного...

Номер патента: 781973

Опубликовано: 23.11.1980

Авторы: Бурик, Кис, Острась

МПК: G11C 11/00

Метки: запоминающее

...1зцем группы,элементов И, регистр адреса, памяти, выход и -1 элемента - ко вховходы которого через элементы И первой ду одноразрядногоРезервного блока 2груйпы подключены к управлякщей шине, памяти. В блок 4 входят также элементы5 7819 10 И пятой группы. Один иэ входов первого элемента И патой группы подключен к выходу второго одноразрадного бежа 1 памяти, вход-1 элемента И этой группы - к выходу П -го блока 1, а вход й -го элемента И этой же группы - к вы-. йоду одноразрядного резервного блока 1 йамяти. Выходы элементов 10 И пятой группы соединены с выходами устройства. Нулевые выходы триггеров 6 соединены с щ первыми входами элементов И второй группы и четвертой группы, единичные выходы - с первыми входами элементов И тре тьей группы...

Номер патента: 710074

Опубликовано: 15.01.1980

Авторы: Мерзляков, Острась, Чухриенко

МПК: G11C 7/00

Метки: выборки, формирователь

...1 ая нагрузка 7 (магнитный накопитель соответствукещего разряда ЗУ).Первичная обмотка трансформатора отсечки 2 подключена к ключу отсечки 1, а каждая вторичная обмотка включе;а параллельно переходу база-эмиттер транзистора соответствующего каскада формирователя. Так, например, одна из вторичных обмоток 8 трансформатора 2 включена параллельно переходу база-эмиттер транзистора 3 первого .каскада формирователя.Формирователь работает следующим образом.В исходном состоянии ключ запуска 5 и ключ отсечки 1 разомкнуты и транзистор 3 находится в режиме отсечки, При замыкании ключа запуска на вторичной обмотке трансформатора 4 наводится положительный импульс напряжения. Транзистор 3 входит в режим насыщения и в нагрузке 7 возникает импульс тока....

Номер патента: 621597

Опубликовано: 30.08.1978

Автор: Острась

МПК: B41J 1/46

Метки: машинка, пишущая

...20 триггера, выход 21 логической схемы ИЛИ, красящую ленту 22, бумагу 23, плоск ю прлкину 24,Пишущая машинка работает следующим образом.При подключении пишущей машинки к сети литерное колесо 1 начинает непрерывно вращаться при помощи электродвигателя 3.Оператор приступает кпомощью контактов 17 шипри этом за счет нажатиодин из контактов 17 потния от источника б напряжения поступает черсз логические схемы ИЛИ 7 и НЕ 8 на триггер 9, что приводит к его разблокировке,При совмещении подвижного электрического контакта 15 коммутатора 4 с неподвижным электрическим контактом 1 б, подключенным к нажатому оператором контакту 17 шифратора 5 литер, импульс напряжения поступает на один вход 19 триггера 9, находящегося в исходном состоянии, и...

Номер патента: 619964

Опубликовано: 15.08.1978

Автор: Острась

МПК: G11C 11/06

Метки: запоминающее, магнитное

...эпементы памяти -25ферритовые сердечники 12 и дополнительные ферритовые сердечники 13, Выходные шины 14 и 15 подключены к выходам устройства управпения и соответствующим входам элементов И 7 и 8,30Конструктивно элементы памяти выпопнены в виде двух споев ферромагнитногоматериапа, коэрцитивная ;. сила которьхвдвое отпичается одна от другой,35Магнитное эапоминаюшее устройствоработас т следующим образом.В связи с тем, что ферритовые сердечники 13 имеют коэрцитивную силувдвое меньшую,чем основные феррито 40вые серде ники 12, то управпякяцие токиферритовых сердечников 12 равны, а дополните пьньх ферритовых сердечников 13равны.В цикле "запись" (см, фиг. 2) по од 45ной иэ адресных пин 10 подают импупьс тока попожитепьной полярности,равный +а...

Номер патента: 580307

Опубликовано: 15.11.1977

Авторы: Болтунов, Камышников, Острась, Самойлов, Сперанский, Френкель

МПК: E21B 33/06

Метки: плашек, превентора, фиксации

...1, соединенный с крышкой гидроцилиндра превентора, шток 2, шарнирно соедннснныи с поршнем 3 гидро цилиндра превентора, фиксирующий поршень4, крышки 5 и 6. Шток 2 и фиксирующий поршень 4 выполнены с наклонными срезами, расположенными на их боковых поверхностях, и имеют свободу поворота вокруг своих 15 продольных осей в пределах зазора междувзаимодействующими плоскостями наклонных срезов.При подаче жидкости под давлением в направлении стрелки Б поршень 3 перемещается 20 к центру проходного отверстия превентора, перекрывая его плашками. Одновременно перемещается и шток 2, связанный с поршнем 3, выходя из зацепления с фиксирующим поршнем 4.25 По окончии двиени зтекд. взаимодсиствующими плоскостями наклонных срезов штока 2 и фиксирующего...

Номер патента: 577563

Опубликовано: 25.10.1977

Авторы: Мерзляков, Острась, Хлюпин, Чухриенко, Энтин

МПК: G11C 8/00

Метки: адресов, выбора

...в силу появления ЭДС на координатных обмотках сердечника ЗУ. Величина этого тока определяется входным сопротивлением магнитного ключа при перемагничивании. Время изменения индукции сердечника выбранного трансформатора от максимального положительного значения индукции до максимального отрицательного значения индукции (время перемагничивания сердечника по полному циклу) определяется падением напряжения йа координатных обмотках трансформаторов ЗУ.В связи с отсутствием омического сопротивления и малой индуктивности сердечника 4 по сравнению с индуктивностью координатного трансформатора ЗУ в момент его перемагничи. вания падение напряжения на координатных обмотках не зависит от протекаемого тока и практически равно напряжению питания....

Номер патента: 576389

Опубликовано: 15.10.1977

Авторы: Болтунов, Острась, Самойлов, Френкель

МПК: E21B 33/06

Метки: превентер

...работы превентера от ручного привода и гидропривода (дублированием гидропривода ручным приводом). Это достигается тем, что поршни гидропривода предлагаемого превентера снабжены планшайбами с резьбой и крышками с пазами, в которых установлены кулачки с возможностью взаимодействия с запорными винтами,На фиг. 1 показан превентер в закрытом положении, кулачки механизма захвата разведены, режим работы от гидропривода; на фиг.2 показан превентер в закрытом положении, кулачки механизма захвата сведены до зацепления с головкой запорного винта, режим руч ного открывания.Г 1 ревентер состоит из корпуса 1, плашек 2,гидроцплиндров 3, поршней 4 с валиками 5, запорных винтов 6, планшайб 7 с резьбой, крышек 8 с пазами 9, кулачков 10, взаимодей...

Номер патента: 450333

Опубликовано: 15.11.1974

Авторы: Острась, Половнев

МПК: H03K 5/01

Метки: двухкаскадный, импульсный, составной, формирователь

...и к катоду дополните льно-вввдвнного диода анод которого подключвн к общв шине.На чертеже изображена прйнципиальная схема предлагаемого формирователя.Выходная обмотка входного импульсного трансформатора Х подключвна одним концом чврвз рвзистор 2 к базе транзистора 3 пврвого каскада формирователя. База транзистора Ф второго каскада формирователя соединена с анодом демпфирующвго диода 5, катод которого подключен к баэв транзистора 3, и с катодом дополнительного диода 6. Анод диода 6 совдинвн с общвИ шийоИ.При поступлении на вход трансформатора импульса тока открывается транзистор 3, а затем транзистор Ф, на выходе которого формирувтся импульс. При этом демпфирующий и даполнительныи диоды закрц3450333ты иипульснцИ трансформатор с...

Номер патента: 381096

Опубликовано: 01.01.1973

Автор: Острась

МПК: G11C 7/00

Метки: записи, информации

...7 подключен 20 усилитель чтения 8. Трансформатор 2 первогоформирователя содержит основную 9 и дополнительную 10 входные обмотки, трансформатор 4 второго формирователя содержит основную 11 и дополнительную 12 входные обмот ки.Начала основных входных обмоток 9, 11различных формирователей соединены вместе и подключены к выходу первого адресного ключа ЗУ, например эмиттеру транзистора И, 30 Начала дополнительных входных обмоток 10Корректор Г. Запорожец Редактор Л. Утехина Заказ 2045(12 Изд.507 Тираж 576 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4(5 Типография, пр, Сапунова, 2 12 также соединены вместе и подключены к выходу второго адресного ключа ЗУ, например эмиттеру...

Номер патента: 378948

Опубликовано: 01.01.1973

Авторы: Острась, Половнев

МПК: G11C 7/12

Метки: запоминающее

...шинам адреса на входы схем И. Сигнал, выделенный одним из стробирующих усилителей, поступает через схему ИЛИ на вход усилителя-формирователя 14.Важнейшими технико-экономическими преимуществами использования предлагаемого устройства являются уменьшение помех на входе стробирующего усилителей, увеличение емкости устройства за счет уменьшения помех и упрощения дифференциальных усилителей путем исключения предварительного разбаланса.Предмет изобретенияЗапоминающее устройство, содержащее вкаждом разряде формирователь разрядного тока записи, подключенный к разрядной обмотке магнитного накопителя и дифференци альному усилителю, стробирующий усилительи усилитель-формирователь, отличающеея тем, что, с целью повышения помехоустойчивости...

Номер патента: 377874

Опубликовано: 01.01.1973

Авторы: Острась, Половнев

МПК: G11C 11/02

Метки: запоминающего, матрица, устройства

...соединены последовательно и подключены к усилителю записи 17. Трансформатор имеет одну выходную обмотку 18, подключенную к усилителю считывания 19. Вершины каждых двух смежных мостовых схем, образованные попарно обмотками трансформатора 9, 10 и 11, 12, а также И, 14 и 15, 16, соединены вместе.Матрица запоминающего устройства работает следующим образом.При .возникновении импульса тока в разрядной шине в одном из плеч одного из мостов, в контуре, образованном двумя разрядными шинами и двумя обмотками трансформатора, протекает импульс тока, который через выходную обмотку 18 трансформатора поступает на вход усилителя 19.Для тока записи трансформатор служит режектором, так как ток записи протекает по обмоткам трансформатора во взаимно...

Номер патента: 407391

Опубликовано: 01.01.1973

Авторы: Острась, Половнев

МПК: G11C 11/08

Метки: 407391

...очередь,разделена а четыре участка. Первая группа - участки 2 1, 9, 10; вторая группа - участки 3, 4, 11, 12; третья группа - участки 5, 6, 13, 14; четвертая группа - участки 7, 8, 15, 16. О Количество пар индуктивно связанных участков, направленным согласно один другому - 1, 9; 4 2; 5, И; 8, 16, равно количеству пяр участков, направленных навстречу один другому - 2,10; 3,11; 6, 14; 7,15. Участки обмотки з одного разряда 1 - 8 соединены совместно странсформатором Тр усилителя воспроизведения в мостовую схему. Участки обмотки дру.гого разряда 9 - 16 соединены совместно с трансформатором Тр, усилителя воспроизведе пия в другую мостовую схему. ТрансформаторТ)э Ркл 10 чен В ди Гона,1 моста межд 11 ясткямп 2,5 и 4, 7. Трансформатор Тр...

Номер патента: 327471

Опубликовано: 01.01.1972

Авторы: Ерзл, Острась

МПК: H03M 7/22

Метки: кодов, шифратор

...5Известные шифраторы кодов, содержащие для каждой группы разрядов отдельные матрицы, в которых горизонтальные числовые шины и вертика.чьные разрядные шины соединены диодами, не позволяют многократно ис пользовать одни и те же диоды для различных кодов.В целях устранения указанного недостатка в предлагаемом шифраторе каждая входная шина соединена с матрицами соответствующей 15 группы разрядов через схему ИЛИ, выход которой связан с соответствующими числовыми шинами двух матриц через две другие схемы ИЛИ.На чертеже представлена схема шифратора 20 так, что выходы схем ИЛИ каждой числовой шины одной матрицы соединены попарно со входами схем ИЛИ каждой числовой шины другой матрицы. Для получения необходимого общего кода с шифратора...
