F16D — Невыключаемые муфты для передачи вращательного движения

Номер патента: 896271

Опубликовано: 07.01.1982

Автор: Зубченко

МПК: F16D 71/00

Метки: вала, вращающегося, стопорения

...валик 8, поддерживающую пружину 9, стопорное кольцо 10 с вырезами, отверстия11 для креплениястопорного кольца, отверстия 12 для крепления тормозного. барабана, пружину 13 Фиксации тормозной ленты, тормозной барабан 14, четыре полусегмектных стопорных 30 вырезов 15 в стопорном кольце 10.Устройство для стопорения враща- ющегося вала работает следующим образом.При аварийном торможении рукоят- ку 7 приводе поворачивают в направ. лении часовой стрелки, при этом стопорный валик 8 взаимодействует с наклонным вырезом б втулки 5, жестко соединенной с концом тормозной ленты 4, которая зажимает вращающийся тормозной барабан 14 на половину его окружностиНижний конец рукоятки 7 выполнен с двухзаходоной резьбой и при повороте завинчивается на...

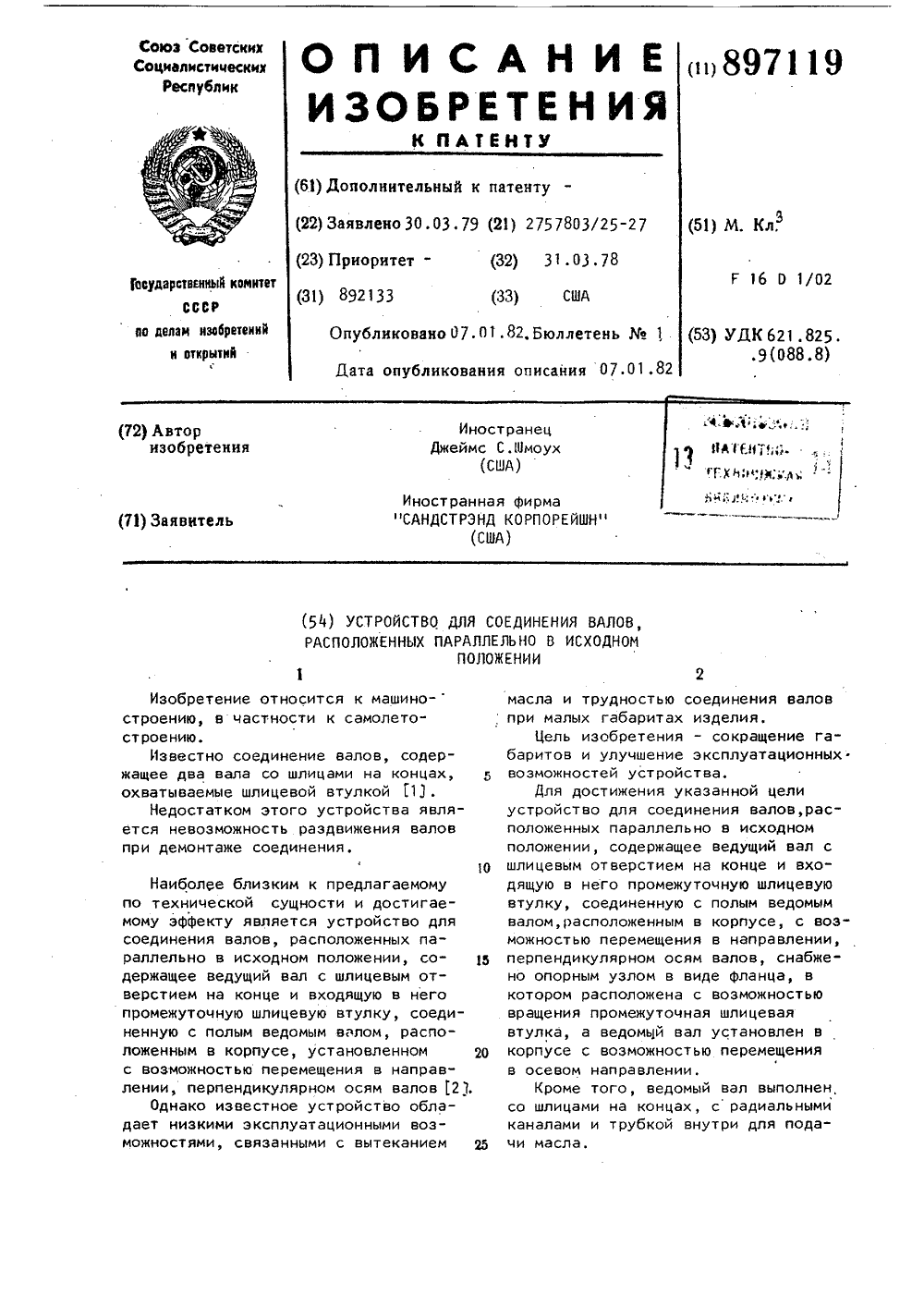

Номер патента: 897119

Опубликовано: 07.01.1982

Автор: Джеймс

МПК: F16D 1/00

Метки: валов, исходном, параллельно, положении, расположенных, соединения

...внешняя шестерня 24, которая сцеплена с шестерней25 привода.Втулка 16 сцепляется с внутреннимконцом вала 12 посредством шлицевого соединения 26 с возможностью осевого перемещения и покачивания сцелью компенсаций некоторого рассогласования осей привода 2 и редуктора 1.Между входным концом вала 12 ипромежуточной втулкой 13 имеется дополнительное шлицевое соединения 27,которое вместе со шлицевым соединением 26 обеспечивает силовое соединение привода 2 с редуктором 1 при наличии рассогласования их осей,Ведомый приводной.вал 12 связывается с промежуточной втулкой 13 пружинным кольцом 28. Втулка 13 и, следовательно, входной конец вала 12поддерживаются с возможностью вращения шариковым подшипником 29, внутренняя обойма которого плотно надета...

Номер патента: 898151

Опубликовано: 15.01.1982

Автор: Мерзликин

МПК: F16D 1/02

Метки: валов, соединение

...нафиг. 3 - разрез Б-Б на фиг. 1; нафиг. 4 - разрез С-С на фиг. 1.Соединение валов содержит полыевалы 1 и 2. На конце ведомого в канавках вала 1 установлены уплотнительные кольца 3, исключающие течьрабочей среды, за которыми выполнены лыски 4 с буртиками 5, ограничивающими продольное перемещение валов.На лыски опирается поверхностью(зазор показан условно) сегмент 6,на выпуклой поверхности 7 которогоимеется усик 8, входящий в прорезь9 вала 2. Выпуклая, поверхность 7входит в выточку 10 для предупрежде-ния выпадания из прорезей при продольном перемещении валов. Сегментызафиксированы пружинным разрезнымкольцом 11, установленным в канавке12 вала 2,Сборка и работа устройства осуществляется следующим образом.На вал 1 устанавливаются в канавки...

Номер патента: 898152

Опубликовано: 15.01.1982

Автор: Дружинин

МПК: F16D 3/02

Метки: вращения, герметичную, дружинина, муфта, перегородку, передачи

...между которыми установлена с натягом наружная манжета камеры 13 .Недостатком этой муфты является небольшая надежность из-за большой 30 нагрузки на тороидальную камеру при больших скоростях вращения.Цель изобретения - повышение надежности путем понижения нагрузки на упругие элементы.Цель достигается тем, что муфта снабжена ступенчатыми передачами вращения, при этом понижающая ступень связана с ведущим кривошипным валом, а повышенная ступень с ведомым кривошипным валом.На чертеже изображен общий вид муфты.Муфта содержит корпус, выполненный из двух частей 1 и 2, ведущего и ведомого кривошипных валов 3 и 4, установленных в опорах 5 и 6 корпуса, соосные входной и выходной валы 7 и 8, установленные в опорах 9 и 10, герметизирующий элемент...

Номер патента: 898153

Опубликовано: 15.01.1982

Авторы: Матвеев, Уварычев

МПК: F16D 3/10

Метки: муфта, нагружающая

...что подвижная шлицевая втулка выполнена со сквозным отверстием, расположенным по оси ее вращения.На чертеже показан частичный продольный разрез муфты.Полумуфта 1, имеющая внутренние винтовые шлицы, соединена.с полумуфтой 2, имеющей наружные винтовыешлицы, шлицевой втулкой 3 с каналами4 и сквозным отверстием 5. Дно втулки 3 разделяет пространство между,полумуфтами на две полости б и 7.Подвлиянием давления нагнетаемого в по"лость 7 масла и соединения полости6 со сливом втулка 3 перемещаетсявдоль оси и поворачивает полумуфту1 в одну сторону, а полумуфту 2 вдругую сторону. Часть масла проходитпо каналу 9, обеспечивает охлаждениеи унос частиц износа из зоны контакта шлицевых венцов полумуфт и втулки.Под действием давления в полости 7воздух,...

Номер патента: 898154

Опубликовано: 15.01.1982

Авторы: Исаев, Киселев, Мурашев

МПК: F16D 3/50

Метки: муфта

...боч".кообразными и магнитными. На фиг. 1 изображена предлагаемаямуфта; на фиг. 2 - разрез А-А нафиг. 1,5 Муфта состоит из двух полумуфт ввиде звездочек 1 и 2, Звездочки 1 и2 выполнены с торцовыми зубьями 3и 4, которые расположены друг междудругом. Между скосами зубьев 3 и 4в их впадинах размещены ролики 5;выполненные бочкообразными и с бурами6 и 7, охватывающими боковые поверхности зубьев 3 и 4 звездочек 1 и 2.Ролики 5 охвачены спиралеобразнымупругим элементом 8, Для облегчениямонтажа муфты ролики 5 могут бытьмагнитными при установке между зубьями они за счет магнитных сил "залипают" между скосами, после чего наних надевают упругий элемент.Муфта работает следующим образом.При вращении одной звездочки еезубья оказывают давление на...

Номер патента: 898155

Опубликовано: 15.01.1982

Автор: Цапович

МПК: F16D 3/52

Метки: муфта, упругая, цаповича

...выполнены сферические гнезда 3, а в гнезда 3 помещены шарики 4. Также муфта содержитведомую полумуфту 5, на которой вы-.полнены выступы в виде гибких элементов 6, один конец каждого из них закреплен шарнирно на оси 7, а другойустановлен с возможностью перемещения в радиальном направлении, например, опирается на штифт 8. На ведомой полумуфте 5 установлены упоры 9, 898155ограничивающие перемещение рычагов2 в направлении, обратном вращениюведущей полумуфты 1, которая установлена на ведущем валу 10 посредствомшнонки 11. Для смазки шариков нарычагах 2 установлены масленки 12.Муфта работает следующим образом,Крутящиймомент передается от ведущего вала 10 на ведущую полумуфту1 и посредством рычагов 2, шариков4 и гибких элементов 6 на...

Номер патента: 898156

Опубликовано: 15.01.1982

Автор: Кривошей

МПК: F16D 3/54

Метки: муфта, цепная

...а фиксирующий бандаж смонтирован на наружных ребордах. трального проЮстйя; еского бюро "Главсантехпром" На фиг. 1 изображена предлагаемая цепная муфта на фиг. 2 - муфта беэ бандажа; на фиг. 3 - вид А на фиг.1.Цепная муфта состоит иэ звездочек 1 и 2, на которые надета цепь 3 и установлены одинаковые упругие диски 4 .и 5 зажимного кожуха, скругленные ,кромки которых образуют реборды 6 и 7 и соприкасаются с уплотняющими элементами 8 и 9, расположенными в проточках звездочек. Крышки 4 и 5 соединены друг с другом через уплотнительный элемент 8 посредством фиксирующего бандажа, образованного двумя полукольцами 10 и 11, шарнирно соединен" ными осью 12 и стягиваемыми винтом При монтаже бандака его полукольца 10 и 11 под воздействием стягиваю...

Номер патента: 898157

Опубликовано: 15.01.1982

Авторы: Мурашев, Разаев

МПК: F16D 3/58

Метки: муфта, упругая

...элементам вкладышами, а также клиньями, размещенными между вкладышами, при этом кожух выполнен в виде двух связанных между собой, Муфта содержит охватывающую попу- муфту, состоящую из диска 1, посаженного на один из соединяемых валов, и кольца 2, жестко соединенного шпильками 3 с диском 1, которые расположены в отверстиях 4 охватываемой полумуфты 5. Обе полумуфты имеют на наружной поверхности прямоугольные пазы, в которых размещены соединительные тела в виде расположенных. друг против друга упругих резинометаллических элементов 6 и 7. Между элементами б и 7 установлены вкладыши 8 и 9 с наклонными пазами 10 и 11 на обращенных друг к другу поверхностях. Между наклонными пазами 10 и 11 установлены клинья 12. С диском 1 жестко...

Номер патента: 898158

Опубликовано: 15.01.1982

Авторы: Смертин, Хатаян

МПК: F16D 3/70

Метки: муфты, полумуфта, упругой

...обечаек с торцовыми буртиками, при этом .упругие элементы могут быть выполнены составными из П-образных брусков.5 На Фиг. 1 изображен общий вид полумуфты; на Фиг. 2 - разрез А-А на фиг, 1; на Фиг. 3 - разрез Б-Б на Фнг, 1.Полумуфта содержит диск 1 с окнами 2, резиновые упругие элементы 3, вставленные в обечайки 4, имеющие прямоугольную или квадратную форму.Упругие элементы Фиксируются в обечайках за счет торцовых буртиков 5.упругие элементы 3 могут быть выпол" иены из отдельных брусков П-образной ФормыКоличество и габариты упругйс элементов зависят от величины переда ваемого момента. упругие элементы могут быть армированы. Осевые отверстия в резиновых шайбах служат для установки в них плоских пальцев.При работе муфты диск 1 .крепитсяк...

Номер патента: 898159

Опубликовано: 15.01.1982

Автор: Парц

МПК: F16D 7/02

Метки: муфта, предохранительная

...с тем чтобына преодоление трения дисков расходовалась малая часть (2-3) приводноймощности и одновременно предотвращался интенсивный износ дисков. Приэтом преодолевается тормозной момент фрикционной муфты, величина которого определяется коэффициентом трения движения.По мере нагружения ведомого вала крутящим моментом благодаря силовому взаимодействию зубчатых колес 9 и 10 с блоком зубчатых колес 8 на.водило 5 через ось 7 действует реактивный момент, стремящийся вращать водило в направлении, противоположномнаправлению вращения входного и выходного валов, но с большей скоростью, Реактивный момент на водилевсегда равен по величине моментунагрузки на ведомом валу и противоположен по направлению. До тех пор,пока момент нагрузки меньше...

Номер патента: 898160

Опубликовано: 15.01.1982

Авторы: Голубев, Жирицкий, Корочкин, Рындя

МПК: F16D 11/00

Метки: муфта

...посадке со ступицей 37 на корпусе 18.Втулки 32-34 по наружной поверхности имеют прямоугольные пазы.Втулка 32 к корпус 18 крепится штифтами, втулки 33 и 34 съемные и фиксируются на корпусе на шлицах, На втулке 33 между прямоугольными пазами расположены пазы типа "Ласточкин хвост". Пневмокамеры 19 и 20 съемные и их упругие стенки выполнены из набора тонких металлических листов 42 и 43 профилированной формы для обеспечения их перемещения при подаче сжатого воздуха в камеру, Стенки пневмокамер прижаты к дискам 44 кольцами 45 и 46.Пакет 21 отжимных пружин состоит из четырех кольцевых пластин 47,по внутреннему диаметру которых равно- расположены прямоугольные выступы. Они обеспечивают центровку пакетов отжимных пружин на втулках 32-34....

Номер патента: 898161

Опубликовано: 15.01.1982

Авторы: Дегтярев, Дымов, Парчевский, Саямова, Шаповалов

МПК: F16D 13/00

Метки: муфта, сцепления, фрикционная

...по оси полумуфту 21.Недостатком известного устройства является низкая плавность включения.Цель изобретения - повышение плавности включения.Поставленная цель достигается тем, что муфта снабжена фрикционным диском, расположенным между торцами полумуфт с возможностью перемещения и поворота.На чертеже изображена фрикционная муфта сцепления.Муфта сцепления имеет неподвижную по оси ведущую полумуфту 1,фрикционный диск 2 и подвижную по оси ведомую полумуфту 3, установленную на шпонке 4, закрепленной в ведомом валу 5,Муфта работает следующим образом.При включении муфты полумуфта 3 прижимает фрикционный диск 2 к ведущей полумуфте 1, после чего происходит передача крутящего момента. для выключения муфты ведомая полумуфта 3 отводится от...

Номер патента: 898162

Опубликовано: 15.01.1982

Авторы: Карунин, Кретов, Круглов

МПК: F16D 13/38

Метки: муфта, сцепления, фрикционная

...20, которая 1 нмеет возможность перемещаться по шлицам первичного вала 21 коробки передач.Муфта работает следующим образом.1 ОПри включенном сцеплении момент от двигателя передается через маховик 3 и нажимной диск 14 на зажатый между ними под действием усилия, создаваемого неразрезной частью диафрагменной пружины 11, ведомый диск 19.При неизношенных накладках сцепления пружина 11 контактирует с опорной поверхностью 15 нажимного,циска 14 по внутренней части цольцевой 20 опорычто соответствует точке й на характеристике пружины.По мере износа накладок пружина обкатывается по опорной поверхности и при полностью изношенных накладках 25 сцепления контактирует с опорной поверхностью внешнему диаметру, что соответствует точке В...

Номер патента: 898163

Опубликовано: 15.01.1982

Авторы: Гевко, Проць, Ткачук

МПК: F16D 13/52

Метки: муфта, фрикционная

...фрикционные накладки 25.Устройство работает следующим образом,В зависимости от величины и на-.правления передачи крутящего момента сжатый воздух подается в кольцевыезазоры, расположенные на торцовыхповерхностях полумуфт, Например,сжатый воздух от источника посредством, канавки 23 распредвала 24 и отверстия22 пустотелого вала 5 поступает вкольцевую выточку 21, находящуюся впостоянном контакте с этим отверстием. В дальнейшем через отверстие 20сжатый воздух заполняет камеру 17,из которой сквозь кольцевой конический зазор 19 истекает в зазор междуторцовыми поверхностями ведущей 1 30и ведомой 2 полумуфт, ,ев атмосфе.ру, в виде кольцевой коническойструи. За счет этого в зазоре появляется аэродинамический эффект притяжения, состоящий из...

Номер патента: 898164

Опубликовано: 15.01.1982

Авторы: Беляев, Григорьев, Комаров, Сердюк

МПК: F16D 25/04

Метки: включения, муфта

...действующих на ролики 8. Поэтому при вращении вала 1 ролики 8 постоянно находятся в контакте с профилированнымивыступами 6. Днуплвчие рычаги с укрепленными на их противоположныхконцах роликами и фрикционными колодками составляют механизм соединениявалов.Работа устройства заключается вследующем,Рассмотрим работу устройства при обеспечении закона соединения валов Я 1 с ЯИ 0 , где И " расчетная скорость подключения ведомого вала; Ч - угловая скорость ведущего вала Я - расчетная скорость отключения ведомого вала. Т.е. этот закон соединения валов обеспечивает подключение ведомого вала н опредеЮнном диапазоне угловых скоростей ведущего вала, скорость вращения которого изменяется н широких првделах. При вращении вала 1 жидкость и полостис...

Номер патента: 898165

Опубликовано: 15.01.1982

Авторы: Александров, Арапов, Суслов

МПК: F16D 27/09

Метки: зубчатая, муфта, электромагнитная

...имеющий фланец 3 с шлицевыми пазами, зубчатый венец 4, жест ко соединенный с якорем 5 с помощью цилиндрических штифтов 6, катушку возбуждения 7, возвратные пружины 8, поводок 9 со ступенчатыми выступами 10, входящими в пазы фланца 3 и 2 О 11, фиксирующими его в осевом направлении и упорную кольцевую накладку 12. Торцовая сторона зубчатого венца 1 и сторона накладки 12, обращенная к зубчатому венцу 1, имеют дорожкУ качения 13, в которой размещены тела качения 12, например шарики,Накладка 12 может и не устанавливаться, тогда дорожка выполняется на упорном бурте корпуса 15. Однако так как материалом корп",са является мягкая сталь, то лучше из соображений износостойкости установить накладку 12 из упрочненного немагнитного материала. Для...

Номер патента: 898166

Опубликовано: 15.01.1982

Авторы: Вейц, Виленский, Грунин, Рейфе

МПК: F16D 37/02

Метки: муфта, порошковая, упругая, электромагнитная

...в продольных канавках.При этом упругие элементы м гут быть выполнены в виде стержней,Кроме того, упругие элемент т быть выполнены в виде гофриров пружин.На фиг. 1 приведена муфта ругими элементами в виде стерли аФиг, 2 - разрез А-А на Фиг. 1; на нафиг. 3 - муфта с упругими элементамив виде гофрированных пружин; нафиг. 4 - разрез Б-Б на фиг. 3,Устройство :одержит ведущую 1 иведомую 2 полумуфты в виде дисков илицилиндров, установленных с зазором,крышки 3, образующие с зазором междуполумуфтами 1 и 2 полость, в которойразмещен упругий орган в виде накатоврадиально установленных упругих элементов 4, ферромагнитный порошковыинаполнитель 5Обмотка возбуждения6 размещена концентрично относительно полумуфт 1 и 2. Упругие элементы4 в виде...

Номер патента: 898167

Опубликовано: 15.01.1982

Авторы: Герцов, Исмагилов, Сыромятников, Хайруллин, Хоменко

МПК: F16D 37/02

Метки: порошковый, тормоз, электромагнитный

...правая), закрепленный на выходном валу 5, уплотнение 6 для защиты фланцевого подшипникового узла 7 от попадания в него ферромагнитного порошка 8 и втулку 9, выполненную из термочувствительного магнитного материала. 25Гормоз работает следующим образом.При подаче на катушку возбуждения 2 постоянного тока магнитный поток пронизывает внешний и внутрен ний рабочие зазоры месуту втулкой 9 и ротором 3, вследствие чего ферромагнитный порошок 8, находящийся в зазорах, превращается в пластическую массу с сопротивлением сдвигу, 35 зависящим от индукции магнитного поля, При вращении ротора 3 (например, по часовой стрелке со стороны вала 5) пластичная масса ферромагнитного порошка начинает циркулировать вдоль зазоров, причем по нарукной...

Номер патента: 898168

Опубликовано: 15.01.1982

Автор: Петровский

МПК: F16D 41/16

Метки: механизм, свободного, хода

...конической парызубчатых колес 10 и 11; большее изкоторых закреплено на валу 3, а меньшее на червяке 4.Механизм свободного хода рабо ает следующим образом.Воздух в цилиндр не подается.Поршень, а следовательно, шестерня 7находятся в плавающем положении. Вэтом случае силовой замкнутый контурразмыкается и ведущий вал с червячным колесом не имеет воэможностиворачиваться ни в одном из напраний, так как червяк самотормозящт.е. механизм выполняет роль ручго тормоза,Воздух под давлевую часть цилинд еремещается вправочто шестерни 5 и сходит закрутка зам898168 Формула изобретения Механизм свободного хода, содержащий самотормозящий червяк с червячным колесом и управляющий механизм35 с зубчатой передачей с общим передаточным числом, равным единице,...

Номер патента: 898169

Опубликовано: 15.01.1982

Авторы: Зубов, Зубова

МПК: F16D 41/061

Метки: муфта, свободного, хода

...9, закрепленную на втулке, образованной двумя деталями, втулкой 10 ,и гайкой 11 с буртиком 12 В шайбе выполнены два диаметрально расположенных паза 13, в которых расположены две перемычки 14, соединяющие два диска 15, образующие корпус 8. Прижимное устройство имеет упругий элемент 16 в виде пружины, опирающейся торцами на втулку 10 и крышку 17, закрепленную на корпусе 8. Обойма 6 расположена свободно на влутке прижимного устройства, а осевой зазор 18 между буртиком 12 и обоймой 6 меньшеосевого зазора 19 между шайбой 9 идиском корпуса 8. Муфта крепится кспицам ступицы 20 крышками 17 и 21,которая соединена шпонкой с валом 22и расположена между крышками 4 и 5.,соединенными с зубчатым колесом 23 стяжным болтом 24, Между спицами ступицы...

Номер патента: 898170

Опубликовано: 15.01.1982

Автор: Мурашев

МПК: F16D 43/14

Метки: муфта, реверсивная, упруго-центробежная

...грузов 3 и 4 установлены накладки .б со скосами контактирующими с упругими кольцами 5 с наружной стороны. Между накладками б и грузами 3 и 4 размещены эластичные прокладки 8. Накладки б закреплены с возможностью радиального перемещения, например, с помощью вин - тов на чертеже не показаны), ввернутых в грузы,Работа муфты осуществляется следующим образом.Под действием вращающего момента ведущая полумуфта 1 поворачивает ведомую полумуфту 2 через упругие коль898170 Формула изобретения Составитель Ю.Абалтуаоведактор Л.Тюрина Техред Е. Харитончик Корректор Л.Бо Тираж 980 ПВНИИПИ Государственного компо делам изобретений и о 113035, Москва, Ж, Раушская 22 53 дписнтетакрытинаб к 4/ ППП Патент, г. Ужгород, ул . Проектн ил ца 5, при этом...

Номер патента: 898171

Опубликовано: 15.01.1982

Автор: Лысенко

МПК: F16D 43/20

Метки: муфта, предохранительная, реверсивная

...сателлиты 4, находящиеся в зацеплениис солнечной шестерней 5, выполненнойза одно целое с ведомьм валом, выведенньм через центральное отверстие вкорпусе 2 и уплотненным уплотнителем 6. Внутри корпуса 2 повешен тарельчатый клапан 7, подпружиненныйв осевом направлении тарельчатой пру жиной 8 и разделяющий внутреннюю полость на две части, а также изолирующий гидравлические полости 9 - 12,размещенные между солнечной шестерней и сателлитами, одну от другой.Внутренние полости муфты заполненырабочей жидкостью. В отверстие фланца ведущего вала 1 ввернута пробка 13с подпружиненным плунжеромМуфта работает следующим образовал.25 Крутящий момент от вала 1 черезфланец передается корпусу 2, осям3 и сателлитам 4. При вращении вала по часовой...

Номер патента: 898172

Опубликовано: 15.01.1982

Авторы: Азеев, Акулинин, Жужжалкин

МПК: F16D 57/06

Метки: гидравлическое, тормозное

...вала, а золотник дросселя связан с кулачковой частью упомянутого вала.На чертеже представлена кинематическая схема гидравлического тормозного устройства.Гидравлическое тормозное устройство состоит из механизма нагруженияв виде гидроцилиндра, корпус 1 которого шарнирно закреплен на неподвижном основании 2, системы регулирования подачи рабочего тела в виде ку лачково-коленчатого вала 3, кинематически связанного с вращающимся валом898172 Формула изобретенияД/3 ЮД ВНИИПИ Заказ 11922/53 Тираж 980 Подписноеул. Проектная, 4 а золотник 5 дросселя 4 связан с кулачковой частью 9 кулачково-коленчатого вала 3. Снабжение рабочим телом гидроцилиндра и дросселя 4 осуществляется системой питания 10,.Гидроцилиндр связан с системой пиания 10 и...

Номер патента: 898173

Опубликовано: 15.01.1982

Автор: Приймак

МПК: F16D 63/00

Метки: тормозное

...фрикционный элемент 3, а приводной рычаг выполнен в виде шарнирного трехзвенника, состоящего из элемента 13, элемента 14 и элемента 15,которые связаны одной осью 16. Приэтом элемент 15 связан с приводом 5. дМежду фрикционным элементом 3 и неподвижной опорой 6 установлена пружина 17. В элементе 13 выполнен паз 18,а на смежных концах элементов 13 и14 выполнены соответственно упоры 19и 20,Для приведения во взаимодействиефрикционного элемента 3 с тормознымбарабаном 1 привод 5 перемещает элемент 15 и связанные с ним осью 16элементы 13 и 14, которые занимаютгоризонтальное положение из-за упоров 19 и 20. При этом элемент 13, установленный в пазу 18, начинает упираться в плоскую пружину 8 амортиза тора 7, а- элемент 14 - в неподвижную...

Номер патента: 898174

Опубликовано: 15.01.1982

Автор: Довнар

МПК: F16D 65/14

Метки: механизм, приводной, тормоза

...11, ось которого может совпадать с осью неподвижной опоры 5, связана с другим плечом 12 двуплечего Рычага 4, основание 13 взаимодействует с вершиной 14 упругого элемента 1. Поворот стержня 9 от. носительно плеча 12 днуплечего рычага 4 ограничен .самим плечом 12 и упором 15, который может быть выполнен н виде болта 16 внернутого в выступ 17 плеча 12 и эаконтренного гайкой 18. Кроме того, между стержнем 9 и плечом 12 может быть установлен амортизатор в виде упругого элемента 19, Включенное. положение механизма показано сплошной, линией, выключенное " штриховой.Предложенный механизм работает следующим .образом.При включении механизма за счет перемещения двуплечего рычага 4 рычагом управления 8 до линии 0 0 стержень 9, прижатый усилием...

Номер патента: 898175

Опубликовано: 15.01.1982

Авторы: Вольченко, Смирнов, Твердохлеб

МПК: F16D 65/78

Метки: колодка, тормозная

...лака. По ширине фрикционной накладки 1 расположены металлическиеленты 10, которые огибают ленты 9 и днаходятся между нерабочей поверхностьюфрикционной накладки 4 и основанием 3. Металлические пластинчатые ленты 10 имеют вид решетки с периферийным контуром и изготавливаются, например, иэ пружинной стали, На внешней стороне пластины 5 могут бытьвыполнены каналы 11 в виде узора,чтосоздает развитую поверхность теплообмена и вызывает завихрения потоковвоздуха,Тормозная колодка работает следующим образом,При торможении накладки 1 с ребрами 6, выполненными из теплопроводящего материала, взаимодействуют с 40рабочей поверхностью обода тормозного барабана 8, в результате чего науказанных поверхностях генерируетсязначительное количество...

Номер патента: 898176

Опубликовано: 15.01.1982

Автор: Новиков

МПК: F16D 67/04

Метки: муфта-тормоз

...с маховиком 1 посредствомпроставки 7 упорным диском 8 муфтыпневмоцилиндр 9,выполненный заодно супорным диском б тормоза, поршень 10,патрубки 11, спроектированные по законам аэродинамики и установленныев окнах проставки 7, диафрагму 12,закрепленную на патрубках 11, фасонное кольцо 13, закрепленное на диафрагме 2, экран 14, установленныйна ребрах упорного диска б тормоза.Патрубки могут быть одно- или многоканальные. Муфта-тормоз работает следующимобразом,При включении муфты ведомый диск 3 прижимается поршнем 10,к упорному диску 8 муфты через фрикционные элементы 4 и приводит во вращение ведомый вал 2. При выключении муфты и включении тормоза ведомый диск 3 через фрикционные элементы 5 прижимается к упорному диску б тормоза,...

Номер патента: 898189

Опубликовано: 15.01.1982

Автор: Дудин

МПК: F16D 41/12, F16H 29/06

Метки: механизм, храповой

...храпового механизма в обычном режиме отличается от известного только тем, что при повороте рычага 2 слева направо пружинная тяга 9 растягивается и стремится вывести собачку 3 из зацепления с зубом храпового колеса 1, но этого усилия недостаточно для преодоления "заклинивающей" нагрузки собачки 3 от храпового коле О са 1, После снятия нагрузки на собачку 3 тяга 9 поднимает собачку, а при ходе рычага вправо или влево от среднего положения собачки 3 снова опускается в положение .зацеп. ления с зубом храпового колеса 13Для обеспечения регулируемого вращения храпового колеса в обратном направлении не. обходимо развернуть рычаг 2 вправо, при этом вначале упор 8 отжимает упругий стержень 7 дополнительной собачки 4, но,шарнирный момент от...

Номер патента: 900060

Опубликовано: 23.01.1982

Авторы: Дунаевский, Усвят

МПК: F16D 3/56

Метки: муфта, упругая
