F16D — Невыключаемые муфты для передачи вращательного движения

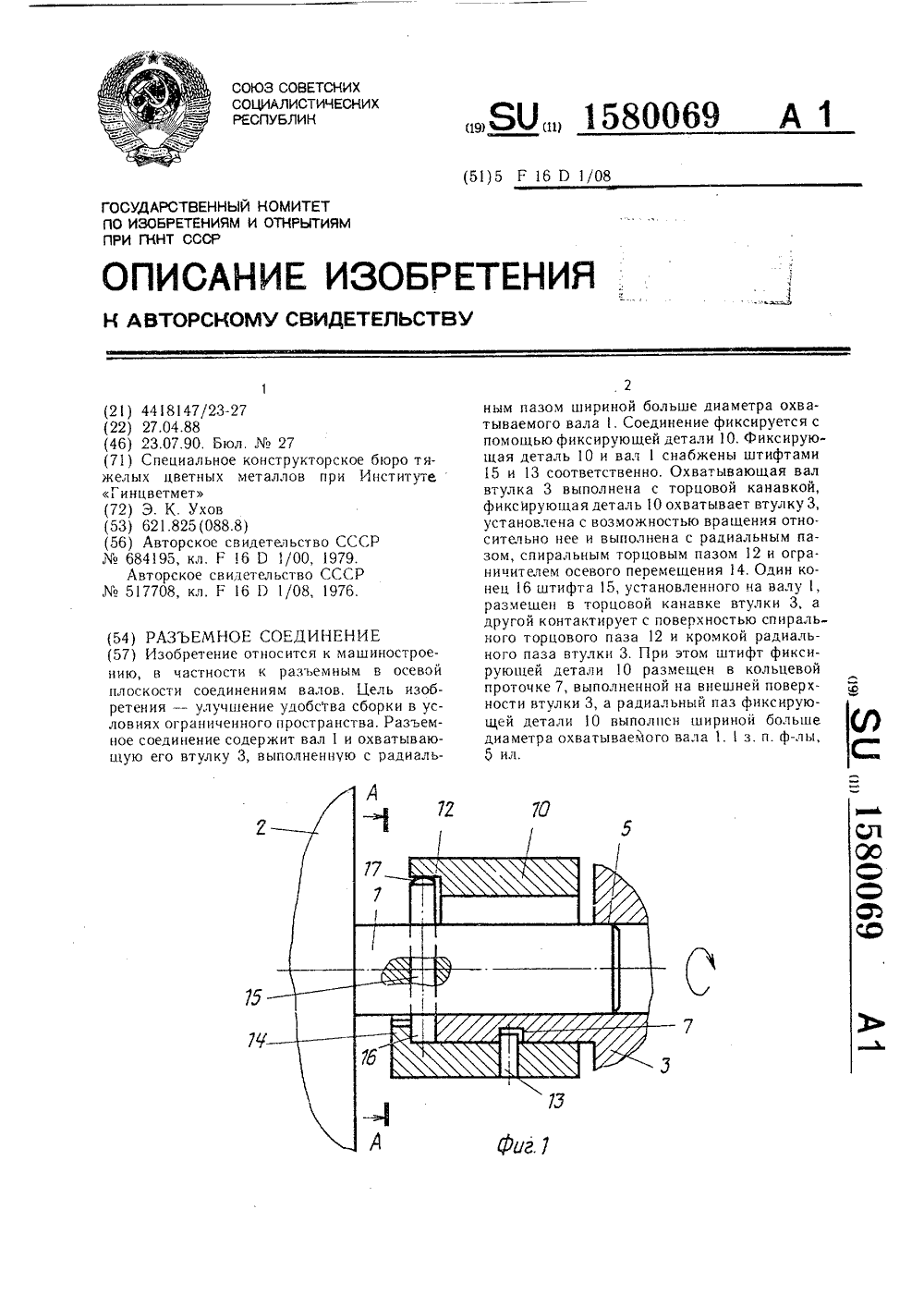

Разъемное соединение
Номер патента: 1580069
Опубликовано: 23.07.1990
Автор: Ухов
МПК: F16D 1/08
Метки: разъемное, соединение
...штифт 15, один конец6 которого расположен в торцовой канавке 6 втулки 3, а другой конец 17 - в плоскости спирального радиального паза 12 детали 10 и упирается в поверхность кромки 9 радиального паза 4, Спиральный паз 12 выполнен с ограничителем 18 осевого перемещения (фиг. 5).Разъемное соединение работает следующим образом.40Вращением детали 10 совмещают радиальный паз 11 с радиальным пазом 4 втулки 3 (фиг. 4) и вводят в отверстие 5 конец вала 1 рабочего органа 2. При этом конец 16 штифта 15 входит в торцовую канавку 6 охва 45 тывающей детали, а конец 17 взаимодеиствует с упорной поверхностью кромки 9 радиального паза 4. Ввиду взаимодействия конца вала 1 с отверстием 5 втулки 3 рабочий орган 2 удерживается от опрокидывания.Затем...
Устройство для измерения усилий, действующих в цепной муфте
Номер патента: 1580070
Опубликовано: 23.07.1990
Авторы: Попченко, Скуратовский
МПК: F16D 3/54, G01M 13/00
Метки: действующих, муфте, усилий, цепной
...наклеены соответственно на ножке сектора и плоской пружине.Устройство работает следующим образом,Вал 5 нагружается крутящим моментом от привода, Полумуфты 3 и 4 нагружаются окружным усилием посредством рычагов 1 и 2, Поскольку сектор1, ножка 10 и втулка 9 выполнены за одно целое, то пружина 12 воспринимает окружное усилие при повороте втулки 9 относительно ступицы полумуфты 3и по ее деформациям тензодатчиками 14 измеряется величина окружного усилия, действующего на сектор 11 (зуб).Сектор 11 (зуб) в процессе имитации одного оборота муфты последовательно занимает положения всех зубьев по периметру, что позволяет экспериментально установить характер (закономерность) распределения окружного усилия по периметру муфты между зубьями, определить...
Упругая муфта
Номер патента: 1580071
Опубликовано: 23.07.1990
Автор: Архангельский
МПК: F16D 3/56
...друга в окружном направлении, причем величина окружного 5 10 15 20 25 30 смещения у осей шарниров пальцев дополнительных соединительных элементов больше, чем величина смещения у осей шарниров пальцев основных соединительных звеньев.Муфта работает следующим образом.При приложении к полумуфте 1 вращающего момента М(фиг. 1) за счет податливости пружин 5 угол у уменьшается относительно полумуфты 2 на угол О относительного поворота полумуфт, равныйО=у - уьогде у=у(0) - значение угла у, при котором деформация пружин 5 равна нулю.Упругий момент М, возникающий на полу- муфтах под действием йружин 5 М =М 8, имеет характер полуволны синусоиды и изменяется по кривой ОАМ (фиг. 2). В точке А упругий момент М=М 4 достигает максимального значения М...
Упругий соединительный элемент для высокоэластичной муфты
Номер патента: 1580072
Опубликовано: 23.07.1990
Авторы: Иванов, Кулябин, Серов, Трибельский
МПК: F16D 3/74
Метки: высокоэластичной, муфты, соединительный, упругий, элемент
...оболочку 1, выполненную из резины 2 с кордным каркасом 3. Каркас 3 закреплен на проволочных бортовых кольцах 4. Оболочка 1 выполнена с двумя сквозными радиальными разрезами 5 и 6. Смежные торцы 7 и 8 частей оболочки 1 расположены под углом друг к другу, вершина которого направлена к оси оболочки, Бортовые кольца 4 в зоне разреза 5 выполнены разрезными. Толщина стенки 5 торообразной оболочки 1 в зоне разрезов ьыполнена на 25 - 30, больше номинальнойо25 толщины 5 стенки оболочки 1. Длина утолщенных участковравна ширине профиля й торообразной оболочки 1. Борта упругого оединительного элемента устанавливаются между фланцами 9 и О полумуфт и закрепляются болтами 11.Утолщения стенок в зонах разрезов необходимы для сохранения прежней...
Упругая предохранительная муфта
Номер патента: 1580073
Опубликовано: 23.07.1990
Авторы: Спруогис, Тоторайтис, Фролов, Шатас, Юревич
Метки: муфта, предохранительная, упругая
...или при отсутствии нагрузки на ведомом валу муфта находится в ненагруженном состоянии, т. е. угол между хвостовиками 3 равен приблизительно около 90, Пружина 9 скручивания находится в ненагруженном состоянии.При приложении крутящего момента к ведущей полумуфте 1 и при наличии нагрузки на ведомом валу крутящий момент передается от ведущей полумуфты 1 на ведомую полумуфту 2 через двуплечие рычаги 4, установленные с возможностью поворота на выступах 5 крестовины 6. Повороту двуплечего рычага 4 оказывает сопротивление пружина 9 скручивания, жестко соединенная с крестовиной и с двуплечим рычагом 4, При увеличении крутяшего момента пружина 9 скручивания под действием рычага 4 начинает скручиваться. Угол а между хвостовиками полумуфт 1...
Синхронизатор
Номер патента: 1580074
Опубликовано: 23.07.1990
Авторы: Березкин, Выборнов, Зарубинский, Козубенко, Кондрашкин, Недялков, Овсянников, Туртанов
МПК: F16D 23/02
Метки: синхронизатор
...Разрезной упругий толкатель 8 имеет выступы 9, размещенные в пазах 6 ступицы 1, и установлен с возможностью взаимодействия с блокирующим кольцом 10. На блокирующем кольце 10 выполнен конус 11, а зубчатый венец 12 выполнен с конической поверхностью 13 и соединен с зубчатым колесом 4. Блокирующее кольцо 10 установлено с возможностью осевого перемещения и взаимодействия конической поверхностью 11 с конической поверхностью 13 зубчатого венца 12.Муфта 3 выполнена с удлиненными зубьями 15, а разрезной упругий толкатель 8 установлен с возможностью взаимодействия своими выступами 9 с укороченными зубьями 5 муфты 3. Длина зубьев 5 муфты 3 меньше длины ее зубьев 4. Зубья 4 имеют наклонные поверхности 6, а блокирующее кольцо 10 установлено на...
Фрикционный механизм с электромагнитным приводом
Номер патента: 1580075
Опубликовано: 23.07.1990
Авторы: Бауков, Бочкарев, Масалимов, Соколов
МПК: F16D 27/01
Метки: механизм, приводом, фрикционный, электромагнитным
...содержит дисковый якорь 1, устанавливаемый на приводном валу с помощью цангового зажима 2 я упругой мембраны 3, постоянный магнит 4, например, из феррита бария, обмотку 5 и магнитопровод, имеющий расположенные соосно якорю 1 наружный 6 и внутренний 7 полюса. Внутренний полюс 7 выполнен составным из цилиндрической втулки 8 и фланца 9. Параллельно постоянному магниту 4 подключен блок 10 контроля, выполненный из последовательно соединенных источника 11 питания и датчика 12 тока.Электрические сопротивления постоянного магнита 4, наружного 6 и внутреннего 7 полюсов и якоря 1 соответственно равны Я,й,йв и няПри подаче напряжения на обмотку 5 возникает магнитный поток, направленный встречно магнитному потоку постоянного магнита 4, Сила...
Механизм свободного хода
Номер патента: 1580076
Опубликовано: 23.07.1990
МПК: F16D 41/069
Метки: механизм, свободного, хода
...оси О и смещенной на расстояние и сферических поверхностей на краях. Ведущая обойма 1 имеет круглую цилиндрическую контактную поверхность. Ведомая обойма 2 на своей внутренней поверхности имеет кольцевую канавку 4, Контактные поверхности обоймы 2 в осевом сечении имеют криволинейное сечение, с левой и правой сторон (фиг. 2) выполнены одинаковыми.Механизм работает следующим образом.В момент пуска ведущей обоймы 1 ролик 3, обкатываясь по обойме 1, поворачивается относительно точки контакта с обоймой 2 (в пределах упругих деформаций контактирующих элементов) до положения, при котором усилия, возникающие в контактных зонах, достигают величины, достаточноЙ для передачи муфтой вращающего момента. Ввиду того, что точка контакта...
Центробежная муфта
Номер патента: 1580077
Опубликовано: 23.07.1990
Автор: Шишкарев
МПК: F16D 43/10
Метки: муфта, центробежная
...такими, чтобы полное включение муфты, соответствующее равенству частот вращения обеих полумуфт, происходило при частоте вращения, равной 0,7 - 0,8 от номинальной, Ход нажимного диска 5 влево до полного включения муфты, соответствующего указанной частоте вращения, выбирается меньшим высоты кулачков в зацеплении дисков 5 и 6.После того, как частота вращения муфты достигнет 0,85 - 0,9 от номинальной, шарики 7, воздействуя на опорный диск 6, перемещают его вправо, разрывая контакт с полумуфтой 1. Этому же способствует и центробежная сила шариков 17 механизма отключения, которая воздействует на нажимной диск 15, отводя его вправо. Вследствие этого увеличивается деформация пружин 21 и осевая сила, воздействующая на опорный диск 6 и...
Упругоцентробежная муфта
Номер патента: 1580078
Опубликовано: 23.07.1990
Авторы: Богдявичюс, Спруогис, Субачюс, Юревич
МПК: F16D 43/14
Метки: муфта, упругоцентробежная
...4 представляет собой окружность.Под действием крутящего момента ведущая полумуфта 1 поворачивается относительно ведомой полумуфты 2, угол о: увеличивается за счет упругих свойств кольца 4, а грузы 5 приближаются к оси вращения. При увеличении числа оборотов центробежные силы, действующие на грузы 5, возрастают. Центробежные грузы 5 смещаются от оси вращения, а упругий элемент 4 стремится принять форму окружности. Угол а уменьшается.При радиальных и осевых смещениях осей полумуфт 1 и 2 относительно друг другу деформируется упругий элемент 4 и откло 4няются установленные на осях б зажимы 3 на угол Р в зависимости от направления смещения к оси вращения или от нее. Отклонение зажимов 3 значительно разгружает элемент 4.При соответствующей...
Барабанный тормоз
Номер патента: 1580079
Опубликовано: 23.07.1990
Авторы: Геращенко, Лобах, Мамити, Скребунов
МПК: F16D 65/02
Метки: барабанный, тормоз
...сила, действующая от поршня 11 на вторичную колодку 3. В результате вторичная колодка 3 переднего колеса развивает больший тормозной момент, тормозная сила переднего колеса возрастает пропорционально нагрузке на колесо, износ накладки вторичной колодки 3 возрастает и приближается к износу первичной колодки 2.При растормаживании нагрузка на передние колеса уменьшается, передняя подвеска разгружается, золотник 18 закрывается. Клапан 19 служит для удаления избыточного давления в полости 16 при растормаживанив.Клапан 19 рассчитан на давление несколько больше атмосферного, при котором он открывается и сообщает полость 16 гидроцилиндра с заливным бачком тормозной жидкости. При торможении задние колеса за счет перераспределения веса...
Тормозной диск с охлаждением
Номер патента: 1580080
Опубликовано: 23.07.1990
Авторы: Балаболин, Вольченко, Князев
МПК: F16D 65/813
Метки: диск, охлаждением, тормозной
...каналами 17 для прохода по ним конденсата теплоносителя 3, при этом живое сечение конденсатопровода 10 в конденсаторе 8 больше чем в испарителе 7, и на конце конденсатопровода 10 установлен диффузор-распылитель 13 сопла Лаваля 14, а сами стенки конденсатопровода 10 изнутри покрыты слоем из гидрофильного капиллярно-пористого материала 12,Тормозной диск работает следующим образом:При вращении корпуса 2 тормозного диска жидкий теплоноситель 3 находится в конденсаторе 8 и полностью заполняет конденсатопровод 10 и при этм смачивает поверхность 4 трения и генерации теплоты диска. При торможении взаимодействуют поверхности фрикционных накладок 5 колодок 6 с поверхностью 4 диска, что вызывает генерирование теплоты. В результате этого...
Тормозной диск с охлаждением
Номер патента: 1580131
Опубликовано: 23.07.1990
Авторы: Балаболин, Вольченко, Князев
МПК: F16D 65/813
Метки: диск, охлаждением, тормозной
...генерируемая теплота парами теплоносителя 3, перемещаясь через лиофильную мембрану 12 иэ испарителя 8 в конденсатор 9 диска, где пары конденсируются, отдавая теплоту оребренной поверхности конденсатора 9, после чего жидкий теплоноситель 3 по капилляр- но-пористому материалу 5 поступает из конденсатора 9 в испаритель 8, и цикл работы устройства при кратковременном режиме торможения повторяется вновь. Особенностью работы устройства при кратковременном режиме нагружения тормоза является то, что вследствие незначительного образования пара теплоносителя 3 почти весь поток пара. 3 проходит через лиофильную мем- брану 12 из испарителя 8 в конденсатор 9 диска и в первом сопле 14 инжектора 13 не успевает сформироваться направленный поток...
Компенсационная муфта
Номер патента: 1581903
Опубликовано: 30.07.1990
Авторы: Маклаков, Третьяков, Фомин
МПК: F16D 3/04
Метки: компенсационная, муфта
...материалоемкости и момента инерции с одновременным обеспечением высокой нагрузочкой способности.На фиг. 1 изображена муфта, общий 10 вид; на фиг. 2 - промежуточный эле.мент; на фиг. 3 - вид А на фиг. 2.Муфта содержит две полумуфты 1 и 2 с диаметрально расположенными выступами 3 и 4 на взаимно обращенных торцах и промежуточный элемент 5, соединяющий полумуфты 1 и 2. Промежуточный элемент выполнен упругим в виде изогнутого стержня замкнутого контура, образованного ребрами 6 - 8 шестигранника, и имеет П-образный профиль в двух взаимно перпен дикулярных плоскостях. Центры ребер 8, не принадлежащих одним и тем же граням шестигранника, соединены двумя жесткими перемычками 9, расположенными в плоскости, перпендикулярной оси муфты. Выступы 3 и...
Шарнирная муфта
Номер патента: 1581904
Опубликовано: 30.07.1990
МПК: F16D 3/16
...устройтво в виде наружного 1 и внутреннего 2 Колец, а также первую 3 и вторую 4 вилки,Наружное кольцо 1 выполнено с двумя соусными цапфами 5 и с двумя соосными отВерстиями 6, ось которых расположена под углом 60 к оси цапф 5.Внутреннее кольцо 2 выполнено с двумя 1:оосными цапфами 7 и с двумя соосными отверстиями 8, ось которых расположена под углом 60 к оси цапф 7. Вилка 3 выполнена в Виде хвостовика 9 с двумя проушинами 10, В которых выполнены соосные отверстия 11, а вторая вилка 4 - в виде хвостовика 12 с двумя радиально расположенными цапфами 3. Вилка 4 установлена внутри кольца 2, а ее цапфы 13 - в отверстиях 8. Кольцо 2 установлено внутри кольца 1, а его цапфы 7 - в отверстиях 6. Кольцо 1 установлено между проушинами 10 вилки...
Карданный шарнир
Номер патента: 1581905
Опубликовано: 30.07.1990
Авторы: Микадзе, Натбиладзе, Сабиашвили, Элгендерашвили
МПК: F16D 3/26
...расположенные поверхности 21 которых выполнены сферическими.Карданный шарнир соединен с валом 6 посредством фланца 8 фланцевой вилкии фланца 16 корпуса 5.Каждая из вилок 1 и 4 установлена с возможностью взаимодействия с корпусом 5 посредством плоских пружин 14, расположен. ных между внутренними сферическими поверхностями 21 опор 17, при этом кольцо 15 корпуса 5 установлено с возможностью охвата проушин 11 обеих вилок 1 и 4 и в том числе плоских пружин 14. При соосном расположении вилок 1 и 4 опоры 17 корпуса 5 расположены в радиальной плоскости шарнира; проходящей через его центр, и направлены радиально к центру шарнира. Торсионный участок 9 вилкиобладает жесткостью, в 5 раз меньшей жесткости оснований 10, проушин 11 каждой вилки,...
Компенсационная муфта
Номер патента: 1581906
Опубликовано: 30.07.1990
МПК: F16D 3/50
Метки: компенсационная, муфта
...угловых отклонений поводков и промежуточного звена, приводящих к некоторому нарушению естественной уравновешенности механизма и постоянства его передаточного отношения. Однако вследствие малости возникновения этих углов, что определено условиями сборки и эксплуатации тягового привода, это отрицательное свойство механизма не оказывает сколько-нибудь заметного влияния на уровень его качества.Передача вращающего момента от тягового электродвигателя к тяговому редуктору осуществляется следующим образом.Посредством пальцев 6, установленных на ведущем фланце муфты через 120, вращающий момент, создаваемый тяговым электродвигателем, преобразуется в окружное усилие, складывающееся из трех сил, направленных по касательной к окружности в местах...
Компенсационная муфта
Номер патента: 1581907
Опубликовано: 30.07.1990
Авторы: Бор-Раменский, Полюшкова, Чесноков, Ястребов
Метки: компенсационная, муфта
...фиг. 1 изображена компенсационная муфта, осевой разрез; на фиг. 2 то же, вид сбоку.Компенсационная муфта содержит две полумуфть 4 и 2 в виде вилок и промеуточное звено в виде кольца 3, соедиенноо с каждой из полумуфт 1 и 2 двумя лоскими уйругими пластинами 4, располоенными параллельно оси муфты. Кольцо 3 асположено за пределами полумуфты и охатывает с кольцевым зазором один из ва- ,1 ов. Каждая пластина 4 связана одним из Концов с промежуточным звеном 3, а дру им - с одной из полумуфт 1 и 2, Пластины разных полумуфт расположены во Взаимно перпендикулярных плоскостях.В вилках полумуфт и в кольце со стороны периферии выполнены прямоугольные Пазы 5 и 6, в которых расположены концы пластин 4, закрепленные посредством Накладок 6 и...
Упругая муфта
Номер патента: 1581908
Опубликовано: 30.07.1990
Авторы: Бобовский, Красноштанов
МПК: F16D 3/74
...5 трапециевидной формы между кольдом 4 и вогнутой торообразной оболочкой 2 установлены накладки 8. Муфта работает следующим образом.Крутящий момент от ведущего вала к ведомому передастся через полумуфты жестко посаженные на валы, вогнутую торообразную оболочку 2 и работающие совместно с ней упругие пластины 7. Одновременно с этим пластины 7 воспринимают возникающие центробежные силы и предохраняют вогнутую торообразную оболочку 2 от выпучивания и разрушения, а также препятствуют вытягиванию этой оболочки 2.При монтаже муфты вогнутую торообразную оболочку 2 вводят под углом кромустановлены накладки. Наличие радиальных пазов на прижимных кольцах 4 упрощает монтаж муфты. При работе муфты пластины 7 и накладки удерживают оболочку 2 от 5...
Предохранительная фрикционная муфта
Номер патента: 1581909
Опубликовано: 30.07.1990
Автор: Шишкарев
МПК: F16D 7/02
Метки: муфта, предохранительная, фрикционная
...распорная сила, стремящаяся от 5 к ать влево нажим ную втулку 7. 1 ри передаче момента, це превышаюпего номинальный, перемещение влево втулки 7 отсутствует, так как распорная сила на шариках 11 к сила взаимодействия между магнитами 8 и 13, приложенная к втулке 7, уравновешиваются силой сжатия пружины 14 и силой трения на шпонке.При возрастании момента сил сопротивления на ведомой полумуфте 2 увеличивается и распорная сила на шариках 11, вследствие чего равновесие нажимной втулки 7 нарушается и она перемещается влево (по фиг. 1). Это приводит к сближению разноименных полюсов магнитов 8 и 13, а значит к увеличению силы их взаимного притяжения. Г 1 о мере перемещения влево втулки 7 сила сжатия пружины 14 увеличивается пропорционально...
Предохранительная фрикционная муфта
Номер патента: 1581910
Опубликовано: 30.07.1990
Автор: Шишкарев
МПК: F16D 7/02
Метки: муфта, предохранительная, фрикционная
...упорного диска полумуфты 1 относительно ведомого фрикционного диска 3, в результате чего шарики 6вступают в контакт с соответствующими шариками 7 и принимают участие в передачекрутящего момента. 5 10 15 20 25 30 35 Увеличение коэффициента трения между фрикционными поверхнбстями в сочетании с возрастанием перегрузки приводит к повышению крутящего момента на нажимном диске 5. Одновременно с этим растет распорная сила на шариках 6. При определенном крутящем моменте распорная сила превышает силу пружины 10, вследствие чего шарики 6 с диском 8 перемещаются вправо, при этом увеличивается угол контакта шариков 6 и 7 и уменьшается величина перекрытия этих шариков. Сила сжатия пружины 10 выбирается такой, чтобы срабатывание муфты...
Предохранительная фрикционная муфта
Номер патента: 1581911
Опубликовано: 30.07.1990
Автор: Шишкарев
МПК: F16D 7/02
Метки: муфта, предохранительная, фрикционная
...силе сжатия пружины 8 и уменьшает действие последней на нажимной диск 4. Параметры упругих элементов б 1 ширина элемента, его толщина, материали др.) выбираются с таким расчетом, чтобы при передаче номинального крутящего момента, наименьшего из рабочего интервала крутящих моментов, которые может при соответствующей настройке передавать муфта, деформация упругих элементов 6, т.е. их изгиб, была невелика.Предельный крутящий момент, которыйможет передать муфта при ее настройке на минимальную нагрузку, определяется по 10 формуле 2 Рлр Яср гпр= "+Йч Убуй О 40В случае настройки муфты на большийкрутящий момент, осуществляемой посредством затяжки пружины 8, увеличивается также сила нормального давления, возникающая на шариках 7 во время...
Кулачковая предохранительная муфта
Номер патента: 1581912
Опубликовано: 30.07.1990
Автор: Столяр
МПК: F16D 43/20, F16D 7/04
Метки: кулачковая, муфта, предохранительная
...1 гй частью 9 и скосом 10, угол а которого равен углу подъема винтовой линии цилиндрического участка 5. Скос 1 О соединяют боковую часть 9 с торцовой частью кулачка.Полумуфта 2 снабжена расположенным нв ее внутренней поверхности цилиндрическим участком 11 с винтовой поверхностью и тОрцовой частью 12, на которой выполнены кулачки 13, входящие в зацепление с частью 9 впадин 8 полумуфты 1. Зазор 1 между цилиндрическими участками 5 и 11 с винтовыми поверхностями в сомкнутом положения полумуфт 1 и 2 выполнен не меньше высоты боковой части 9, определяющей максимально допустимую перегрузку механизма.Муфта работает следующим образом.В режиме нормальной работы полумуфты 1 и 2 находятся в зацеплении. При перегрузке механизма ведомая полумуфта 1...
Предохранительная шариковая муфта
Номер патента: 1581913
Опубликовано: 30.07.1990
Автор: Шишкарев
МПК: F16D 7/06
Метки: муфта, предохранительная, шариковая
...до прекращения действия перегрузки.В полумуфте имеет место качение шариков 5. Указанное обстоятельство снижает потери на трение и повышает долговеч ность, так как коэффициент трения качения значительно меньше коэффициента трения скольжения.Анализ процесса срабатывания муфтыпоказывает, что условие качения шариков 5 в конических гнездах полумуфт 3 и 4 может быть обеспечено при соблюдении соответствующих соотношений параметров полумуфт, очевидность которых показана на фиг, 2; где приведена схема сил, действующих на шарик 5.На фиг. 2 приняты следующие обозначения: Р, - окружная сила, действующая на шарик; на Р, - сила нормального давления; Р - осевая реакция шарика 5, рав ная начальной силе сжатия пружины 8 (приусловии, отражающем...
Предохранительная шариковая муфта
Номер патента: 1581914
Опубликовано: 30.07.1990
Автор: Шишкарев
МПК: F16D 7/06
Метки: муфта, предохранительная, шариковая
...не показано) к соответствующим деталям (если последние выполцены из магнитного материала) через магцитоизолирующие прокладки,Предлагаемая муфта работает следующим образом.Перемещением кольца 8 вручную в осевом цаправлении вводят в зацепление одна с другой любую пару кулачковых шайб 9 10 15 20 25 30 3 э 40 45 и 10, которые фиксируются от смещения в осевом направлении за счет силы магнитного взаимодействия.При положении кольца 8, показанном на фиг. 1, в момент срабатывания муфты шарики 5 выходят из гнезд полумуфты 4, оставаясь при этом в гнездах полумуфты 3, так как окружная сила на шариках замыкается одновременно на полумуфте 3 и кольце 8, следовательно, осевая сила между шариками 5 и гнездами полумуфты 3 меньше осевой силы...
Фрикционный диск
Номер патента: 1581915
Опубликовано: 30.07.1990
МПК: F16D 13/64
Метки: диск, фрикционный
...2 и боковыми стенками 9 пазов 8 ступицы 1, а также за счет увеличения и,ощади поперечного сечения упоров 6 без увеличения габаритов фрикционного диска повысить, долговечность и надежность фрикционного диска или же обеспечить передачу большего крутящего момента, В основании 2 имеются отверстия 1 О, аналогичные отверстиям 4 упорных колец 3. В отверстиях 4 и 10 размешены демпферные элементы, например пру. жины 5, опирающиеся торцами на шайбы 11 и закрытые с двух сторон кожухами (защитными кольцами) 12.фрикционный диск передает крутящий момент в обоих направлениях.Ео время включения муфты сцепления крутящий момент от двигателя передается через основание 2 к ступице 1 слудующим 5 10 15 20 25 рр 40 45 образом. Основание 2 поворачивается...
Муфта сцепления
Номер патента: 1581916
Опубликовано: 30.07.1990
Автор: Козлов
МПК: F16D 25/065
...на ведомом валу 2, наружную полумуфту 3 с круглым отверстием 4, эксцентрично расположенным относительно оси корпуса 5, и толкатели 6, установленные с возможностью поступательного перемещения в направляющих 7, установленных в корпусе 5 с возможностью качания вокруг своей оси 8 симметрии, параллельной оси корпуса 5. Внутренние концы толкателей 6 связаны между собой и с ведомой полумуфтой 1 при помощи одной оси 9, расположенной эксцентрично оси корпуса 5. Наружные концы толкателей 6 взаимодействуют с внутренней поверхностью эксцентричного отверстия 4 наружной полумуфты 3, установленной с возможностью взаимо действия с приводным механизмом 1 О.Муфта работает следующим образом.Привод 10 вращает наружную полумуф; ту 3, внутренняя...
Муфта с электрическим управлением
Номер патента: 1581917
Опубликовано: 30.07.1990
Авторы: Анисимов, Болтаевский, Валуев
МПК: F16D 27/00
Метки: муфта, управлением, электрическим
..., 11 - 13, поступающих далее из полумуфт1 и 4 с дисками 2, 3, 5 - 7, при этом , электрореологическая суспензия 8 за очень короткое время в момент подачи напряжения (точка А на графиках 11 - 13) в значительной степени увеличивает свою вязкость, фиксируя между собой полумуфты 1 и 4. В те чение времени АВ ведущая полумуфта 1передает вращение ведомой полумуфте 4.В момент пропадания напряжения (точка В на графиках 11 - 13) электростатическая суспензия уменьшает свою вязкость до первоначального состояния, разъединяя полу- муфты 1 и 4. В результате в течение одного периода изменения высокого напряжения Т за время АВ полумуфты 1 и 4 оказываются соединенными одна с другой, а за время ВА - разъединенными.Таким образом, вращение на выходной вал...
Механизм преобразования движения
Номер патента: 1581918
Опубликовано: 30.07.1990
Автор: Янчевский
МПК: F16D 41/00
Метки: движения, механизм, преобразования
...6 и 7 низкое, соединены между собой каналом 10. Части полости с высоким давлением при любом положении механизма отделены от частей с низким давлением хотя бы одной лопаткой 5. Ось 2 снабжена каналом 11, через который происходит подпитка рабочей полости корпуса 1 жидкостью, причем канал 11 связан с час- тями полостей с низким давлением. Механизм работает следующим образом.Шатун 3 сообщает качательные движения корпусу 1. При качательном движении корпуса 1, например, вправо рабочая жидкость, находящаяся в левых частях 6 и 8 полости начинает сжиматься. Так как, часть 8 полости сообщается с частью 9 15 20 25 30 35 лости установлен ведомый вал 4 с подпружиненными в радиальном направлении лопатками 5, которые контактируют с поверхностью...
Обгонный механизм
Номер патента: 1581919
Опубликовано: 30.07.1990
Автор: Зарщиков
МПК: F16D 41/00, F16D 41/08
...часовой стрелки дополнительные рычаги 9 пв ворачиваются также против часовой стрелки, в результате чего скосы 22 упоров 20 разобщаются с основными рычагами 6, а сферические наконечники 12 контактируют с торцажи 14 захватов 4 (фиг, 2). При этом последние расклиниваются с обоймой 5 иЙод действием усилий от сферических наконечников 12 движутся в обдйме 5 прогив часовой стрелки, а упругие элементы 24 обеспечивают выборку зазоров. При этом вращающий момент не передается на ведомый вал 3 и он движется по инерции по часовой стрелке, т, е. совершается холостой ход обгонного механизма,Центр сферы наконечника 12 лежит в срединной плоскости 17 захвата 4 и расположен на окружности 16, центр которой находится на общей оси ведущего 2 и ведомого 3...
