F16D — Невыключаемые муфты для передачи вращательного движения

Номер патента: 721605

Опубликовано: 15.03.1980

Авторы: Бялоцкий, Выборнов

МПК: F16D 25/063

Метки: муфта, фрикционная

...от колец 21 напротив цилиндров 3 и 4 поршней высота шлицев в ступице 10 уменьшена путем их расточки для размещения внутри ступицы 19 цилиндра 4 поршня 2 муфты с необходимым зазором.Поршни 1 и 2 муфты снабжены по периферии радиальными кольцевыми выступами 23 при выключении муфты упирающимися в торцы цилиндров 3 и 4 этих поршней, Наличие этих выступов позволяет увеличить радиус трения фрикционных дисков без увеличения габаритов муфты. По внутреннему диаметру поршни 1 и 2 имеют осевые кольцевые выступы, к которым прилегают уплотнительные кольца 24,Для включения фрикционной муфты рабочую жидкость по каналу 13 и далее по каналам 14 под давлением подают в полость между поршнями 1 и 2 и цилиндрами 3 и 4. Жидкость, заполняя полости между...

Номер патента: 721606

Опубликовано: 15.03.1980

Авторы: Валунский, Красюк, Хлебников

МПК: F16D 43/08

Метки: муфта, центробежная

...для исключения возможности смещения размещены в фиксирующих углублениях фланца 3, а крючки-зацепы пружин закреплены в отверстиях ведомой полумуфты 2. Силовая характеристика пружин 4 выбрана с учетом надежного торможения ведомых звеньев в то время, когда ведущий вал не вращается и фланец 3 прижат пружинами 4 к торцовой поверхности неподвижной обоймы 7, соединяющей ведущий вал 8 с ведомым валом 9.Диаметр шариков 6 выбран таким, чтобы шарики выступали с обеих сторон за торцы грузов 5 в осевом направлении. Таким образом, грузы 5 от начала и до конца своего движения к периферии контактируют с конусными поверхностями полумуфты 2 и фланца 3 посредством шариков.Работает муфта следующим образом.В состоянии покоя, когда вал ведущего механизма не...

Номер патента: 721607

Опубликовано: 15.03.1980

Авторы: Каволелис, Кивильша, Науйокас, Спруогис

МПК: F16D 43/18

Метки: муфта, упруго-предохранительная, центробежная

...вращаться вокруг оси О.Если зубчатое колесо 4 было бы полностью уравновешенным, оно, перекатываясь относительно неподвижного внутреннего зубчатого венца ведомой полумуфты 5, свободно проворачивалось относительно эксцентрика.Но так как кольцо 4 является неуравновешенным, оно при вращении эксцентрика 2 старается сохранять положение максимальной кинетической энергии, т. е. положение, в котором его центр тяжести занимал бы 1 о положение, наиболее удаленное от оси вращения б. Таким образом неуравновешенное кольцо 4 старается не проворачиваться относительно вращающегося эксцентрика 2. При провороте, кольца относительной эксцентрика на угол и появляется восстанавливающая упругая сила, которая и является ведущей силой ведомой полумуфты.Чем...

Номер патента: 721608

Опубликовано: 15.03.1980

Авторы: Володарский, Михалев, Шендеров, Яремчук

МПК: F16D 43/20

Метки: муфта, предохранительная, фрикционная

...б;а о - номинальная скорость вращенияведущей полумуфты 1 (двигателя);30У, ц- допустимая скорость относительного проскальзывания дисков 2 и 4;- средний радиус трения фрикционных дисков 2 и 4, величина центробежных усилий прижатия фрикционных колодок 8 к ободу 5 становится такой, что их момент трения по ободу 5 равен моменту настройки муфты (момент относительного проскальзывания фрикционных дисков 2 и 4),Муфта работает следующим образом.При неработающем двигателе центробежные фрикционные колодки 8 посредством пружин 9 прижаты к ободу 5 с усилием, обеспечивающим холостой запуск ротора. Поэтому при включении двигателя благодаря такому предварительному прижатию фрикционных колодок 8 осуществляется холостой запуск привода ротора. После...

Номер патента: 721609

Опубликовано: 15.03.1980

Авторы: Кириллов, Мурашев

МПК: F16D 55/02

Метки: дисковой, тормоз, фрикционный

...диск установлен с наружной стороны опорного диска и в последнем выполнены сквозные пазы для размещения сухарей с возможностью радиального перемещения.На чертеже представлен предлагаемый фрикционный дисковый тормоз; продольный разрез.Тормоз содержит установленный на валу 1 с помощью муфты 2 нажимной диск 3 и неподвижный опорный диск 4, на ступице опорного, диска 4 со свободой вращения установлен поворотный диск 5 со штырем 6, в опорном диске выполнены радиальные пазы 7, играющие роль направляющих для сухарей 8, взаимодействующих с нажимным диском 3, установлены фрикционные накладки 9, а на противоположном торце выполнены направляющие выступы 10, взаимодействующие с направляющими пазами 11, выполненными по форме архимедовой спирали...

Номер патента: 721610

Опубликовано: 15.03.1980

Авторы: Остапова, Плавинский

МПК: F16D 63/00

Метки: тормозное

...2, в винтовых канавках 3 которого уложен трос 4. Трос одним концом 5 жестко за3креплен на барабане, Другой конец 6 крепится за анкерное устройство, либо за тормозимый объект. Цилиндр 1 жестко закрепленна барабане, например, с помощью крепежа 7. Винтовые канавки 3 имеют наклонв сторону сматывания троса для увеличения стабильности усилия торможения. Глубина канавки больше диаметра троса, аразрушаемый цилиндр 1 устанавливается набарабан 2 с минимальным зазором, либос натягом.Трос 4 может быть дополнительно закреплен, например, посредством пайки либоприклеен к барабану 2, что позволит увеличить энергопоглощение тормозного устройства. Суммарное усилие разрушения цилиндра 1 и дополнительного соединения меньшеусилия разрушения троса,ИТормозное...

Номер патента: 721611

Опубликовано: 15.03.1980

Авторы: Гаронин, Гируцкий, Дзядык, Дьячков, Рымарь

МПК: F16D 65/14

Метки: гидрозамедлителем, машин, транспортных

...установлен клапан 30 со стержнем 31, подпружиненным к поршню и снабженным на другом ее конце другим клапаном 32, перекрывающим отверстие ЗЗ в дне корпуса, соединенное с трубопроводом 15.Магистралью 34 напорная магистраль 2 соединяется с полостью 35 под торцом золотника 4,Работает устройство следующим образом. На тяговом режиме работы транспортной машины элементы устройства находятся в положении, изображенном на чертеже. Золотник 4 распределителя находится в крайнем левом положении. При этом полость гидрозамедлителя 1 сообщена со сливом. В этом случае гидрозамедлитель выключен. Для включения первой ступени торможения водитель смещает вниз шток 17 клапана 14. Канал 19 внутри штока 17 перекрывается клапаном 21, изолируя полость 25 от...

Номер патента: 721612

Опубликовано: 15.03.1980

Автор: Шаповалов

МПК: F16D 66/02

Метки: износа, колодки, накладки, тормоза, фрикционной

...в рабочей части а тормозной колодки 1, а часть 3 канала большего диаметра - в нерабочей части б тормозной колодки 1. Канал расположен перпендикулярно рабочей поверхности 4 тормозной колодки 1. Между рабочей поверхностью 4 тормозной колодки 1 и рабочей поверхностью 5 тормозного шкива 6 имеется контролируемый зазор в. Поверхность 5 тормозного шкива 6 служит заслонкой для выходного отверстия канала сопла. Канал имеет сообщение с проточной камерой 7, соединенной через дроссель 8 постоянного сопротивления с питающим трубопроводом 9. Посредством связывающего трубопровода 10 камера 7 соединена с камерой измерительного прибора 11.Устройство работает следующим образом. По питающему трубопроводу 9 через дроссель 8 подается сжатый воздух в...

Номер патента: 723248

Опубликовано: 25.03.1980

Авторы: Дмитрук, Ширко

МПК: F16D 3/02

Метки: вакуум, движения, передачи

...каждый из которых закрепленсвободным торцом на фланце одного извалов,На фиг. 1 изображено устройство дляпередачи движения в вакуум, общийвид; на фиг. 2 - вид А на фиг.1Устройство для передачи движенияв вакуум имеет перегородку 1 для герметизации, ведущий вал 2 с фланцем,ведомый вал 3 с фланцем, скалки 4,герметизирующие элементы в виде силь -фона 5, закрепленные на сланце вала 2..Перегородка 1 имеет цилиндрическийвыступ 6, который служит для осевойфиксации ведомого вала 3 относительноведущего вала 2.Устройство работает следующим образом.При сообщении ведущему валу 2 сдиском колебательного вращательногодвижения крутящий момент через скалки 4 передается ведомому валу 3 сдиском. Сильфоны 5 герметизируют ве -дущий вал 2 с диском...

Номер патента: 723249

Опубликовано: 25.03.1980

Автор: Мартыненко

МПК: F16D 3/54

Метки: муфта, цепная

...сквозными пазами б, удлиненную ось 7 с головкой 8, пружину 9, установленную на удлиненной оси, и ось в виде поворотной скобы 10, загнутые концы 11 и 12 которой развернуты относительно друг друга на уголв плоскости, перпендикулярной оси муфты, Щечка 4 укреплена на оси 7, а щечка 5 установлена на ней с возможностью перемещения под действием пружин 9.Разъединение звездочек-полумуфт 1 проводится "ледуюшим образом.Поворотная скоба 10 разворачивается так, чтобы ее загнутый конец 11 совпал с пазом б щечки 4 . Нажатием на головку 8 удлиненной оси 7 сдвигается щечка 4 в поперечном направлении на расстояние а, вых из зацепления с загнутым концом 11 скобы 10, Затем скоба 10 поворачивается на угол 1 так, чтобы ее заг нутый конец 12 совпал с пазом...

Номер патента: 723250

Опубликовано: 25.03.1980

Автор: Цыбульников

МПК: F16D 33/00

Метки: ротора, торможения

...выдерживают электродвигатель в заторможенном состоянии втечение времени интенсивного торможения гидромуфты.На чертеже представлена с.хемаустановки для реализации способаторможения ротора,Установка содержит ротор .1,электродвигатель 2, вал 3 которого соединен с пускотормозной гидромуфтой4 и тормозом 5.Установка для реализации способаторможения ротора работает следующимобразом.Отключают электродвигатель 2,затормаживают его вал 3 и выдерживают электродвигатель 2 в заторможенном состоянии в течение времени интенсивного торможения гидромуфты 4, затем растормаживают вал 3и включают электродвигатель 2 в противоположную сторону. При достижении ротором 1 нулевой скорости вра щения отключают приводной электродвигатель 2. Применение предлагаемого...

Номер патента: 723251

Опубликовано: 25.03.1980

Авторы: Лабковский, Спивак

МПК: F16D 43/20

Метки: муфта, охлаждаемая, упруго-предохранительная, центробежная

...выполненное в виде охваченного тонкостенным стаканом 1 толсто) стенного стакана 2, торцами крепящегося к двум дискам 3, один иэ которых жестко связан : ведущим валом 4, а второй свободно посажен на ведомый вал 5. Гибкие связи 6 охватыва-ют шкив 7, который жестко связан с ведомым валом. Концы гибких связей крепятся к роликам 8, свободно установленным на пальцах 9. Ролики размещаются в полостях 10 толстостенного стакана. В толстостенном стакане 2 выполнена система вентиляционных каналов, состоящая иэ выводных каналов 11, образованных продольными пазами на толстостенном стакане и внутренней поверхностью тонкостенного стакана, который охватывает толстостенный стакан и имеет радиальные отверстия 12 для выпуска воздуха, а также продольных...

Номер патента: 724820

Опубликовано: 30.03.1980

Автор: Оренбойм

МПК: F16D 1/08

Метки: соединение, шпоночное

...перемещением вала или втулки; на фиг. 2 - сечение А - А на фиг. 1; на фиг, 3 - шпоночное соединение с поворотом вала или втулки; на фиг. 4 - сечение Б - Б на фиг. 3,Соединение состоит из шпонки 1 в видеправильной усеченной пирамиды с цилиндрическим хвостовиком 2, установленной восевом 3 или круговом 4 пазах вала 5.Полый винт 6 выполнен глухим с конической резьбой и закреплен во втулке 7,Шпонка 1 установлена цилиндрическим хвостовиком 2 с минимальным зазором в цилиндрической полости винта 6 и подпружи 10 непа относительно него пружиной 8 черезпрокладку 9. Отверстие 10 в шпонке 1 служит для смазки соединения,Соединение работает следующим образом.15 Шпонка фиксирует вал в одном направлении и позволяет перемещение в другомнаправлении....

Номер патента: 724821

Опубликовано: 30.03.1980

Авторы: Баранов, Зайцев, Рыбкин, Эскин

МПК: F16D 3/04

Метки: компенсирующая, муфта

...3 в виде жестко соединенных взаимно перпендикулярных пластин, Концы поводков полу- муфт соединены с концами пластин промежуточного элемента упругими стержнями 4 при помощи накладок 5. Стержни расположены попарно и взаимно перпендикулярно, а оси полумуфт смещены относительно плоскости, в которой расположены поводки полумуфт 1 и 2,Муфта работает следующим образом.Вращение от ведущей полумуфты 1 через одну из пар стержней 4, работающих на растяжение, жесткий элемент 3 и другую пару стержней 4, так же работающую на растяжение и перпендикулярную первой паре, передается полумуфте 2. При поперечном продольном и угловом смещении соединяемых валов каждая пара стержней 4 изгибается в пределах упругости с сохранением параллельности между стержнями,...

Номер патента: 724822

Опубликовано: 30.03.1980

Авторы: Орфеев, Шарапов

МПК: F16D 3/18

Метки: зубчатая, муфта

...поверхностью на торце, полумуфту 4 с наружным зубчатым венцом, входящим в зацепление с зубчатым венцом фланцевой полумуфты 1, а также установленную на ней крышку 5 с конической поверхностью на 0 торце и уплотнением 6.Муфта снабжена хомутом 7, выполненным, например, в виде разъемной по оси втулки, которая имеет с двух ее концов внутренние конические поверхности, соответствующие коническим поверхностям фланца фланцевой полумуфты и крышки.Разъемные части хомута соединены между собой посредством пропущенной через их проушины оси 8 с одной стороны и клина 9 с другой.Хомут может быть выполнен также в виде неразъемной по оси втулки из эластичного материала, например из резины.Кроме того, данная конструкция допускает соединение полумуфты 1 с...

Номер патента: 724823

Опубликовано: 30.03.1980

Авторы: Виницкий, Кириков

МПК: F16D 3/18

Метки: зубчатая, муфта

...составных частях обоймы вы- бираются таким образом, что воздействие осевого усилия на зубчатое зацепление обоймы с полумуфтами исключено.Кроме того, данная конструкция имеет преимущество по сравнению с возможным вариантом исполнения муфты, при котором кулачки частей обоймы находятся в непосредственном контакте друг с другом, а кулачковый диск отсутствует.Преимущество заключается в том, что применение диска позволило уменьшить длину составных частей обоймы (за счет уменьшения, примерно в 2 раза, необходимой длины кулачков упомянутых частей присохранении в заданных пределах расстояния между торцами соединяемых валов, необходимого для съема втулки в сборе с резиновыми уплотнительными кольцами и их замены при разборке муфты без демонтажа 5...

Номер патента: 724824

Опубликовано: 30.03.1980

Авторы: Лапшин, Степанов

МПК: F16D 3/33

Метки: карданный, шарнир

...поляризации подшипников выполнено в виде изолированных проводов 2 из хромоникелевого сплава, установленных в масляной полости крестовины. Данные провода образуют искусственную термопару. Одним элементом этой пары является крестовина, другим - изолированный провод 2, проложенный в каналах масляной полости крестовины. Горячим спаем этой термопары является рабочая зона контакта с поверхностью цапф игольчатых подшипников 3, куда через отверстия 4 в цапфах крестовины выведены концы изолированного провода 2, которые привариваются в устьях этих отверстий. Холодный спай термопары располагается в центре крестовины, куда выведены через отверстие 5 вторые концы изолированных проводов, приваренные в устье отверстия 5 и герметизирующие его.При...

Номер патента: 724825

Опубликовано: 30.03.1980

Авторы: Кириллов, Мурашев, Синявский

МПК: F16D 3/48

Метки: безлюфтовой, крутящего, момента, муфта, передачи

...Внутренняя полость 10 камеры 9 связана на периферии с сильфоном 11, герметизирована и заполнена рабочей средой под давлением (например, газом).Свободные торцы сильфонов 11 жестко связаны с инерционными массами 12, расположенными в радиальных пазах 13. Основание 3, ось каждой секторной части 6 и 7, центр ее масс А и ось вращения муфты расположены в одной плоскости (во избежание влияния центральных сил на разворот секторов относительно шарнира). Поскольку в таком случае плечо, на которое действуют центробежные силы, равно нулю, то влияния на поджатие секторов к подводкам они оказывать не будут.Работа муфты осуществляется следующим образом.Для поджатия секторов 6 и 7 к поводкам 1 и 2 полумуфт с усилием, необходимым для передачи момента без...

Номер патента: 724826

Опубликовано: 30.03.1980

Авторы: Гребенюк, Прокопьев, Пряхин

МПК: F16D 3/48

Метки: муфта

...муфты, что снижает 10 ее себестоимость. Крестовина 3 фиксируется на полумуфте 1 быстросъемной упорной шайбой 10. Опорные шарики 4 расположены по одну сторону от выступов крестовины 3, а направляющие плоскости Е и Ж, И и 15 К накл:адок 5, Б и В, Г и Д вь 1 стуйов кре- стовины 3 попарно строго параллельны и выполнены не ниже 8 класса чистоты. Диаметры отверстий в полумуфтах 1 и 2 под шарики 4 и 6 больше диаметра шариков на 20 удвоенную величину допускаемой несоосности соединяемых валиков, что позволяет шарикам 4 и 6 йерекатываться в пределах зазора.Муфта работает следующим образом. 25 При вращении ведущей полумуфты, например полумуфты 1, крутящий момент передается через опорные шарики 4 полумуфты 1 на два диаметрально расположенных...

Номер патента: 724827

Опубликовано: 30.03.1980

Автор: Афанасьев

МПК: F16D 3/52

Метки: муфта, упругая

...ведомой полумуфты и связанную с ней тарированной пружиной, ведущая полумуфта выполнена в виде кривошипа, на эксцентричной оси которого закреплен один конец пружины, другой конец которой эксцентрично закреплен на ведомой полумуфте 11.Известна муфта, содержащая ведущую полумуфту, концентрично установленную ведомую полумуфту, выполненную в виде диска с фрикционными накладками, жестко закрепленными на нем 12.Эта муфта недостаточно надежна в работе, так как не поглощает колебания при перемещении ведомой полумуфты.Цель изобретения - повышение надежности муфты.Поставленная цель достигается за счет того, что муфта снабжена фрикционными пластинами, полумуфты выполнены с выступами на обращенных друг к другу поверхностях, при этом фрикционные...

Номер патента: 724828

Опубликовано: 30.03.1980

Автор: Рахманов

МПК: F16D 3/56

Метки: муфта, торсионная, упругая

...перекрестно расположенных пакетов пластин 3 и 4, имеющих П-образную форму. Концы пакетов пластин входят в пазы, выполненные на торцах 30 полумуфт и расположенные во взаимио перпендикулярных пластинах. Пакеты пластин3 и 4 зафиксированы в пазах с помощью колец 5 и 6, прикрепленных к полумуфтам,Перекрестное расположение пакетов пластин, образующих торсион, обеспечиваетсятакже тем, что каждый пакет входит в пазП-образных пластин другого пакета.Работает предлагаемая муфта следующим образом.Крутящий момент передается с ведущейполумуфты 1 на ведомую полумуфту 2 через взаимно перпендикулярные пластины 3и 4 торсиона. В случае увеличения нагрузкивыше расчетной происходит упругий поворот полумуфты 1 относительно полумуфты2 вследствие закручивания...

Номер патента: 724829

Опубликовано: 30.03.1980

Автор: Трофимов

МПК: F16D 3/58

Метки: муфта, упругая

...муфта, содержащая две фланцевые полумуфты, снабженные дис ками с выступающими элементами, контактирующими между собой при взаимном внедрении, выступающие элементы выполнены из неметаллического материала 2.Недостатком этой муфты является значи тельная вибрация и недостаточная надежность.Цель изобретения - повышение надежности муфты.Поставленная цель достигается за счет 20 того, что муфта снабжена стальным шариком, установленным между упругими элементами в центре муфты по оси вращения, а упругие элементы заключены в амортизирующие оболочки. 25На фиг. 1 изображена муфта, общий вид; на фиг, 2 - разрез А - А на фиг. 1.Муфта содержит две полумуфты 1 и 2, на торцах полумуфт по концентрическим окружностям закреплены упругие стержни 3, 30...

Номер патента: 724830

Опубликовано: 30.03.1980

Автор: Саблин

МПК: F16D 3/70

Метки: муфта, сабдина, упругая

...радиально относительно оси муфты, при этомкаждый рычаг закреплен одним концом на 25полумуфте с возможностью поворота вокругоси крепления, а пальцы закреплены на другом конце рычага,На фиг. 1 изображена муфта, общий вид;на фиг. 2 - схема работы звеньев муфты 30при разных углах закручивания муфты. Муфта содержит две полумуфты 1 и 2; на полумуфте 2 установлены пальцы 3 с упругимп элементами 4. На полумуфте 1 посредством осей 5 одним концом закреплены рычаги 6 с возможностью поворота вокруг оси. Пальцы 3 закреплены на другом конце рычага 6.Муфта работает следующим образом.При возрастании крутящего момента полумуфты 1 и 2 будут проворачиваться относительно друг друга на какой-то угол, При этом рычаги 6 примут наклонное положение,...

Номер патента: 724831

Опубликовано: 30.03.1980

Автор: Козловский

МПК: F16D 13/56

Метки: дифференциальная, муфта

...приложенные к валам 2 и 3, равны между собой, то сателлит 6 оказывается уравновешенным относительно своей оси силами зацепления с центральными шестернями 4 и 5 и находится в покое относительно водила 7, а центральные шестерни с валами 2 и 3 вращаются синхронно. Цилиндр совершает вращательное движение с водилом 7 лишь вокруг оси центральных шестерен 4 и 5, Если крутящий момент сил внешнего сопротивления одного из валов, например вала 3, уменьшается, то под действием преобладающей силы в зацеплении с шестерней 4 по сравнению с силой в зацеплении шестерни 5 сателлит будет вращаться относительно водила 7, увеличивая свою угловую скорость. При этом центральная шестерня 5 повышает свою угловую скорость, а шестерня 4 снижает ее. В...

Номер патента: 724832

Опубликовано: 30.03.1980

Авторы: Мурашев, Пустовалов, Синявский

МПК: F16D 13/70

Метки: муфта, фрикционная

...полумуфты 1и ведомой полумуфты 2. Ведущая полумуф- юта 1 выполнена в виде крестовины 3, наконцах которой шарнирно закреплены двуплечие рычаги 4. На концах плеч рычагов 4выполнены продольные пазы, в которых установлены фрикционные элементы 5 и дополнительные фрикционные элементы 6, имеющиевыступы треугольного профиля. Между основаниями продольных пазов и фрикционныхэлементов 5 и 6 и их торцовыми поверхностями установлены эластичные вкладыши 7 Побразной формы, Ширина продольных пазоврычагов 4 в тангенциальном направлении равна ширине фрикционных элементов 5 и 6.Рычаги 4 связаны пружиной 8 с управляющим элементом 9. Ведомая полумуфта 2выполнена в виде стакана, имеющего аксиальный торцовой выступ 10, На наружнойповерхности выступа 10...

Номер патента: 724833

Опубликовано: 30.03.1980

Авторы: Завьялов, Крутик

МПК: F16D 33/08

Метки: гидромеханическая, муфта

...лопастного ротора 7 пружиной 11, которая одним концом упирается в стенку барабана-водила 1, а другим - в подвижную в осевом направлении втулку 12, установленную на валу 6 зубчатого сателлита 5. Между подвижной втулкой 12 и подвижнойкрышкой 10 планетарного лопастного ротора установлен упорный подшипнйк 13.При работе гидромеханической муфты барабан-водило 1 получает через вал 2 вращение от приводного двигателя. Находящая ся при этом в барабане-водиле жидкость принимает форму кольца, в который.погру-.: жаются лопатки 8 и в соответствии с величиной нагрузки.на ведомом валу 4 перемещают часть жидкости к центру муфты, 10 Такому перемещению и формируемому при этом моменту от центробежной силы, воз-действующей на дебалансную массу жидкости в...

Номер патента: 724834

Опубликовано: 30.03.1980

Авторы: Ружковский, Туркин

МПК: F16D 33/08

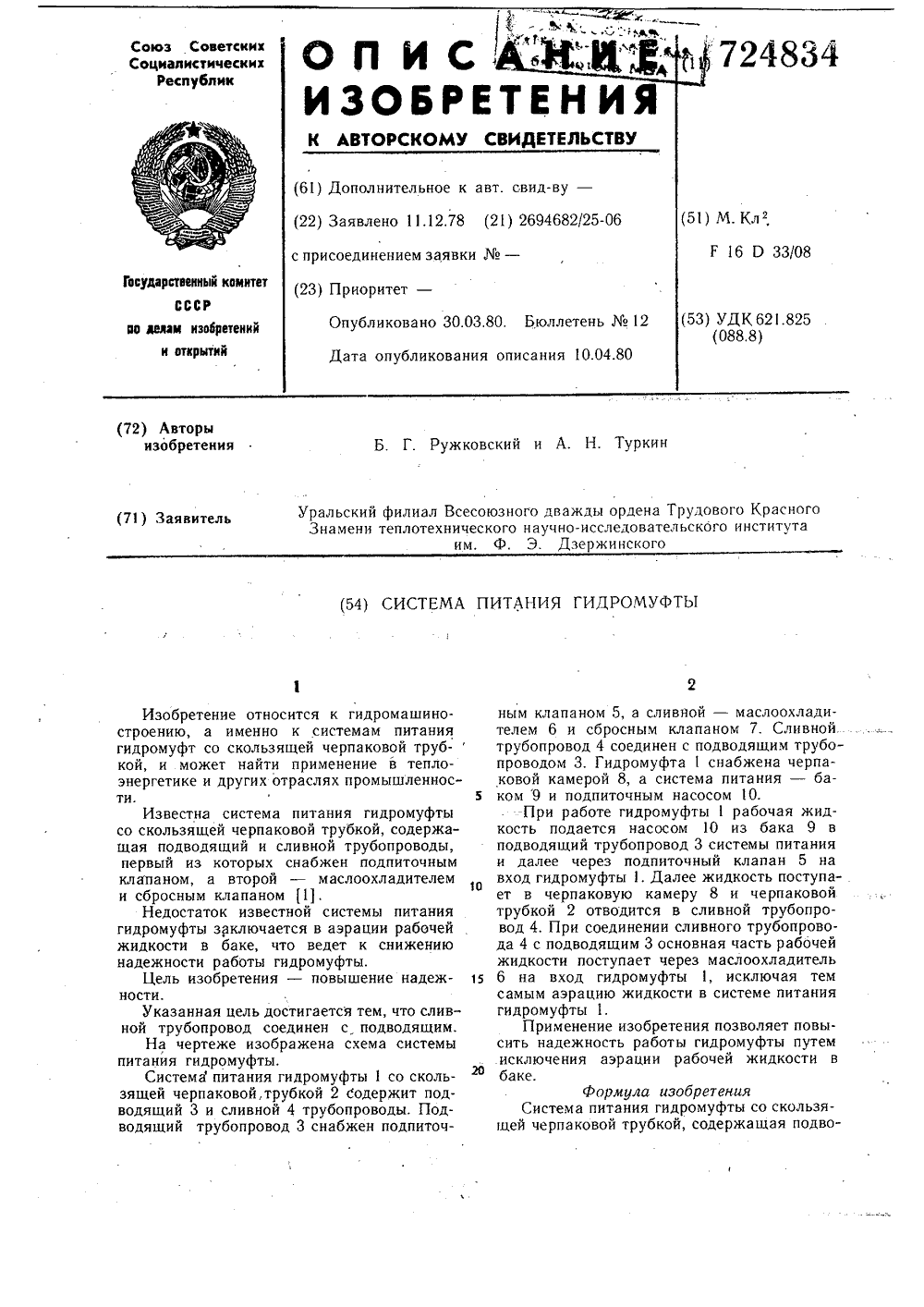

Метки: гидромуфты, питания

...чертеже изображена схема системыпитания гидромуфты.Система питания гидромуфты 1 со скользящей черпаковой, трубкой 2 Содержит подводящий 3 и сливной 4 трубопроводы. Подводящий трубопровод 3 снабжен подпиточным клапаном 5, а сливной - маслоохладителем 6 и сбросным клапаном 7. Сливной трубопровод 4 соединен с подводящим трубопроводом 3. Гидромуфта 1 снабжена черпаковой камерой 8, а система питания - баком 9 и подпиточным насосом 1 О.-При работе гидромуфты 1 рабочая жидкость подается насосом 10 из бака 9 в подводящий трубопровод 3 системы питания и далее через подпиточный клапан 5 на вход гидромуфты 1. Далее жидкость поступает в черпаковую камеру 8 и черпаковой трубкой 2 отводится в сливной трубопровод 4. При соединении сливного...

Номер патента: 724835

Опубликовано: 30.03.1980

Авторы: Мойсеев, Подгуренко, Соловей, Хаин

МПК: F16D 41/00

Метки: пусковое

...на цилиндрическую, Поверхность стяжки 9. На стяжке 9 с помощью опорного винта 10 и гайки 11 закреплен диск 12. Диск 12 располоЖен с зазором во внутренней полости соосного стака, на 13, закрепленного на корпусе 1. В полости стакана 13 плотно установлена втулка 14 с наружными кольцевой канавкой и йебколЬкйми осевыми отверстиями. На стакане встроен штуцер 15 " для подачи под давлением рабочей жидкостиот насоса, получающего врвшение от ведомого вала 3 (насос и задняя опора Ведомого вала на чертеже не показаны). Рабочая жидкость через каналв стакане 13, наружные кольцевую канавку и осевые отверстия во втулке14 попадает на диск 13. В стакане 13, - .имеется канал 16 для слива рабочей жидкости. Пусковое устройство работает сле -,дующим...

Номер патента: 724875

Опубликовано: 30.03.1980

Авторы: Злобин, Тулбович, Шварц, Ясаков

МПК: F16D 3/08

Метки: приема, разделителей, скребков, трубопровода, шаровых

...можетприме-няться на трубопроводах в газовой и нефтяной промышленности для приема шаровых разделителей или скребков при 5очистке трубопровода и проведении последовательной перекачки.Известна камера для ввода и приемаразделителей и скребков из трубопровода,к которой подсоединен отвод, в стенках которого для сброса давления при приемеразделителей выполнены продольные пазы,герметизированные кожухом с отводным-- трубопроводом (1.15,:-. -.-; . Недостатком известной камеры являет 4" ее работы при высоких давлениях (из-запотери прочности трубы в месте ее ослаб.мюиам"- ленИя йродольйымипазами),-,- - Известно устройство для приема шаро, ; = вых" разделителей и скребков из трубопровода,"содержащее камеру с койцевйм -зало"вапмоме твором й-...

Номер патента: 725573

Опубликовано: 30.03.1980

Автор: Аллан

МПК: F16D 3/44

Метки: муфта, сцепления

...по форме шариков 48.Внутренний вращающийся элемент 34 также имеет продольные пазы 52 по форме шариков 48.Втулка 53 реверсивного механизма имеет аналогичные продольные пазы 54 и зубчатый венец 55. Фланец 56 закреплен на корпусе 10. Зубчатый венец 55 приводится в действие планетарным шестеренчатым механизмом. Ведомый шпиндель 7 вращается в подшипнике скольжения 57, смонтированном во фланце 56, Реверсивные шестерни 58 установлены на осях 59, нижний конец которых установлен в отверстиях 60 фланца 56. Подшипник 61 изготовлен из соответственного материала, например бронзы. Шестерни зацепляются с наружным зубчатым колесом 62. Прокладка 63 расположена на фланце 56, зафиксированном по оси кольцом 64.Втулка 53 реверсивного привода имеет...
