F16D 3/02 — для выполнения особых функций (универсальные шарниры см. в соответствующих группах)

Номер патента: 105168

Опубликовано: 01.01.1957

Автор: Руднев

МПК: F16D 3/02, F16D 3/84

Метки: валов, муфта, соединения

...як.центрнк( вым 1531,(3)о (,.Ь(313 г (л) и (5) рдсшгн);ксны на одп)й генчегрнчс( кнй ш и (3), на которнй 1 дп(к 33)кон 3 Феический ни 1)нпр (г). 3,у;,капНИ 333333333 Л,г)1 133333(с)кУтчг(3)Г 15 лик(3 (1) и укреилсннып в тснкс (одлсжацсй л гнгтнс)115 о си;тем,г.Гсчст 3 ггс(3;3333 ш ь (8) ялика (1) 33- цряллал)ни ге(гет 1)пчс( кнй ш.п (3) 31,(335 (5) и (1).Гсргст 5 нп)1 1 ц)омскут(33 ИОО Вд;ик(3. Г. Гоаанясхир Ста тгиз. По,1 и. к исч. 8111 1957 г. Объс;, 0,125 и. л. Тираж 100. Цена 25 кои. Типо рафия Мии. культуры арийской ЛССР, г, Йошкар-Ола, Советская, 104.3 ак,1084 гкией и геометрической оси (6), приме и оболочке сильФона (10) не во:никаг переменные н 11 нряяения.1,1"го ги,ьфоиа (10) может Йьть нппмснена другая упругая о 1 олочка,...

Номер патента: 120093

Опубликовано: 01.01.1959

Автор: Амвросиев

МПК: F16D 3/02

Метки: вращательного, герметизации, движения, механизм, передачи, полной

...2 имеют косые торцовые ч ки 3 и 4 с шариками 5. Между чашками 3 и 4 находится неврашающ ся перегородка б, соединенная или выполненная как одно целое с гер и.- зирующей диафрагмой 7 (двформируемый уплотнительный орган),Вследствие осевого прижатия валика 1 к перегородке б последняя совершает объемное покачивание, в результате чего появляется окружная составляющая осевой силы, Эта составляющая при соответствующей величине создает крутящий момент на ведомом валике 2. Для уменьшения сил трения валики снабжены подшипниками качения.Пропорционально углу наклона рабочих поверхностей чашек изменяется КПД механизма. Оптимальная величина этого угла выбирает, я с учетом допустимой деформации диафрагмы 7Для изготсвления ы могут быть использованы...

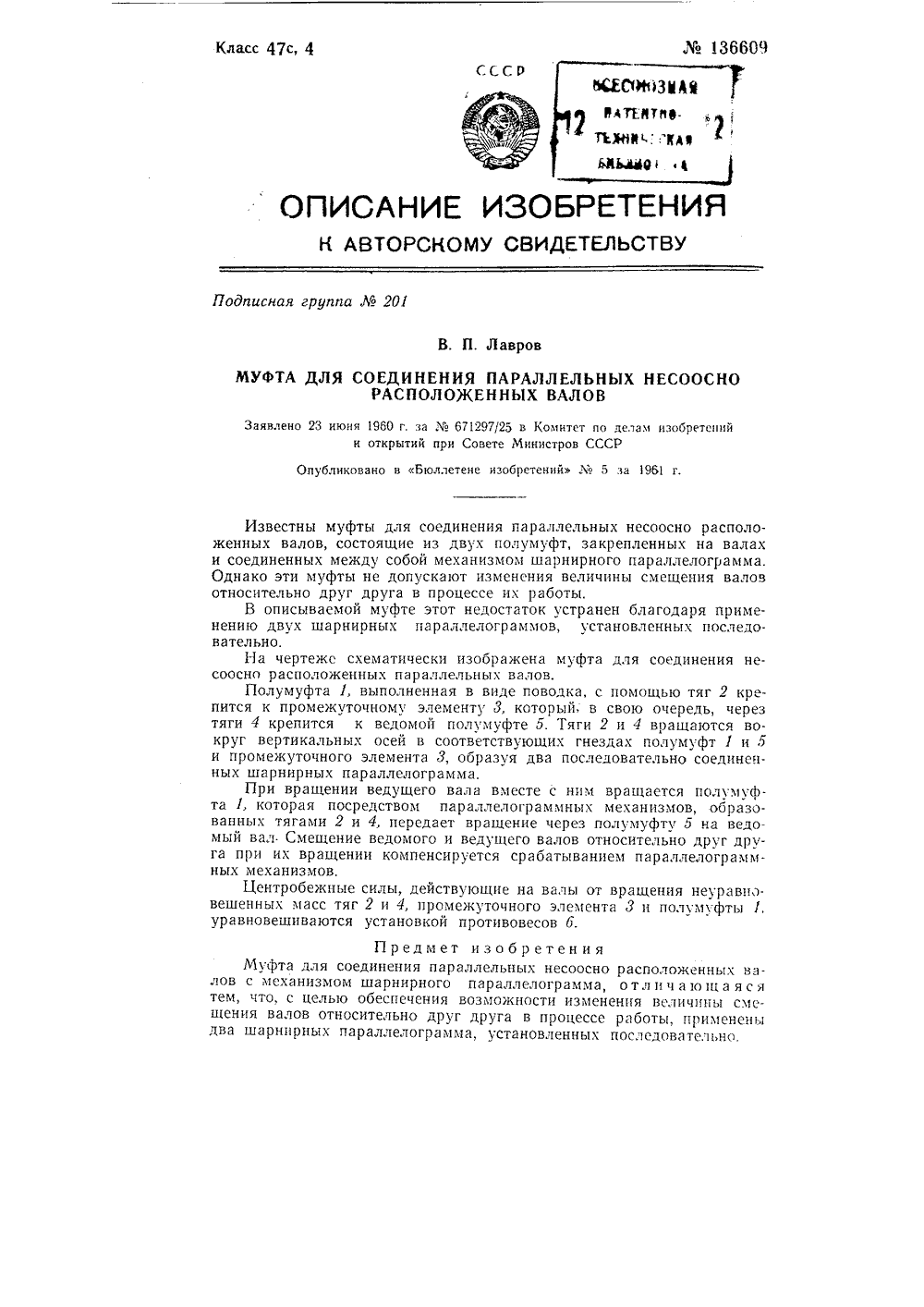

Номер патента: 136609

Опубликовано: 01.01.1961

Автор: Лавров

МПК: F16D 3/02

Метки: валов, муфта, несоосно-расположенных, параллельных, соединения

...соединения несоосно расположенных параллельных валов.Полумуфта 1, выполненная в виде поводка, с помощью тяг 2 крепится к промежуточному элементу 3, который, в свою очередь, через тяги 4 крепится к ведомой полумуфте 5. Тяги 2 и 4 вращаются вокрут вертикальных осей в соответствующих гнездах полумуфт 1 и 5 и промежуточного элемента 3, образуя два последовательно соединенных шарнирных параллелограмма.При вращении ведущего вала вместе с ним вращается полумуфта 1, которая посредством параллелограммных механизмов, образованных тягами 2 и 4, передает вращение через полумуфту 5 на ведомый вал Смещение ведомого и ведущего валов относительно друг друга при их вращении компенсируется срабатыванием параллелограммных механизмов.Центробежные силы,...

Номер патента: 143623

Опубликовано: 01.01.1961

Автор: Ружинский

МПК: F16D 3/02

Метки: муфта

...механизмов или регулирование скорости вращения электродвигателя.При сборке или разборке муфты установка или съем крестовогошарнира 12 производится без нарушения крепления полумуфт 1 и 11 навалах, Это обусловливается тем, что направляющие 14 соединеныс диском 2 при помощи втулок 34, вставляемых в прорези 35. Аналогичным образом пальцы 1 б направляющих 17 входят во втулки 3 б, устанавливаемые в прорези 37 полумуфты 11, Значительная длина пальцев 1 б допускает значительное изменение расстояния между полумуфтами 1 и 11,Описываемая муфта позволяет улучшить эксплуатацию исполнительных механизмов различных машини установок, например мельницдля размола бумажной массы, дросселей, задвижек, регуляторов и т. дв тех случаях, когда изменение...

Номер патента: 149281

Опубликовано: 01.01.1962

Автор: Егишянц

МПК: F16D 3/02, F16D 3/32, F16J 15/52 ...

Метки: вращения, герметично, передачи, полость, уплотненную

...и коромыслом.Вследствие этого силы трения в опорах коромысла и размеры опорне зависят от разности давления и диаметра сильфонов,Описываемое устройство имеет меньшие габариты и более высокий к,п.д чем известные устройства, Оно легко выполнимо в конструктивном отношении и позволяет применять стандартные подшипникикачения.На фиг. 1 изображено устройство для в гермеично уплотненную полость в продольно о иг. 2же, разрез по Л-Л,Ведущий вал 1 посредством кривошипа 2 приводит в качательноедвижение коромысло 3, соедиченное кривошипом 4 с ведомым валом 5.К коромыслу 3 с двух сторон прикреплены два, соединенных с корпусом б, сильфона 7, полости которых сообщаются между собой,Коромысло 3 установлено на карданном подвесе, состоящем израмки 8,...

Номер патента: 152154

Опубликовано: 01.01.1962

Авторы: Куликов, Уквольберг

МПК: F16D 3/02, F16D 3/26, F16J 15/52 ...

Метки: герметический, редуктор

...центральной окружностью к ободу шестерни ведомого вала, а внешней - к стенкам корпусной коробки.На чертеже изображен описываемый редуктор в продольном разрезе.Ведущий валик 1 посредством зубчатой передачи вращает поводок с прижимным роликом 2 вокруг неподвижной оси 3. Ролик 2 обкатывает шестерню 4 по шестерне 5. При этом шестерня 4 не вращается, а колеблется на карданном соединении, внутреннее кольцо которого жестко связано с неподвижной осью д, а наружное с шестерней 4, Шестерня 5 вращается в подшипниках, передавая вращение в герметическую полость. Шестерня 4 имеет большое число зубцов, чем шестерня б, поэтому при вращении ведущего вала 1 ведомый вал б будет вращаться, хотя шестерня 4 и не вращается.Полная герметизация ведущего вала...

Номер патента: 155066

Опубликовано: 01.01.1963

МПК: F16D 3/02

Метки: 155066

...соединены болтами с фланцами валов.На фиг. 1 схематически изображена муфта; на фнг. 2 - крепление пластины к ободу; на фиг. 3 - крепление обода к фланцам валов.Два массивных обода 1, каждый из которых состоит из двух равных дисков 1 и 2, служат для монтажа пластин и закрепления нх к фланцам ведущего 3 и ведомого 4 валов. Масса каждого вала равна половине массы обода,Толщина гофрированных пластин 5 выбирается с учетом прочности при передаче крутящего момента, а также, чтобы первая собственная частота их колебаний была равна высшей из спектра частот.Пластины жестко скреплены с концами валов н с внешним обводом 6 массивного обода. По периферии пластины связаны болтами 7. Внутренний обвод 8 обода соединен с фланцами 9 ведущего и ведомого...

Номер патента: 158455

Опубликовано: 01.01.1963

МПК: F16D 3/02

Метки: 158455

...описываемое роликовое соединение в разрезе; на фиг. 2 - то же, в плане.В описываемом соединении венец 1 ведущего червячного колеса 2 изготовлен из древесно-слоистого пластика, а ступица 3 - из стали. Ступица червячного колеса на поверхности, охватывающей приводной вал 4, имеет кулачки б и впадины б, соединяющиеся между собой по радиусу, равному половине диаметра ролика 7. На приводном валу имеются лыски 8, куда вкладываются ролики.При вращении червячного колеса, последнее кулачками на ступице захватывает ролики, перекатывает их в крайнее положение на лыске приводного вала и передает ему вращение. При реверсе червячное колесо вращается на приводном валу до тех пор, пока не выберется угол а. Предмет изо брет е ни я Роликовое соединение со...

Номер патента: 167097

Опубликовано: 01.01.1964

Авторы: Косов, Репкин, Рудекко, Цейтлин, Цукерман

МПК: F16D 3/02, F16J 15/52

Метки: вращения, герметизированную, муфта, передачи, полость

...отгисггатг аругггга Л 11 Муфта, передающая вращение в герметизироваццую полость, состояшая из ведущей и ведомой полумуфт, плоской упругой степки (диафрагмы) и цажимцого подшипника качения, известна. Однако такая муфта це обеспечивает передачи в;:ашсния в полость сверхвысокого давления.В предлагаемой муфте для обеспечения передачи вращения в полость сверхвысокого давления установлена тонкостенная цилиндрическая труба, выполненная в виде отдельных секций коццецтричцых тонкостенных труб с различными оптимальными разностями давлений,На фиг. 1 изображена муфта дл передачи врашеция в герметизироваццую полость; на д иг. 2 - расположение цакимцьгхников.Муфта состоит из ведущей полумуфты 1, расположенной в среде нормального давлеция, и ведомой...

Номер патента: 213482

Опубликовано: 01.01.1968

Автор: Донченко

МПК: F16D 3/02

Метки: волновая, муфта

...З 0 Подшипники находятся в силовом точечном контакте с деформированным до эллиптической формы цилиндрическим участком изолирующей стенки 1 и расположены на дугах эллипса вне его вершин. Для мощных муфт подшипники 4 и б расположены так, что точки контакта их с эллипсом участка для каждой пары разнесены на величину люфта, образованного между волновым генератором 2 и ведомым валом 3. Оси 5 и 7 подшипников 4 и б могут быть выполнены эксцентриковыми 8 с винтовым стопором 9 для обеспечения регулировки углового люфта.Волновой генератор 2 при вращении вокруг своей оси посредством выступающих точек роликов подшипников качения 4, имеющих огибающую в виде дуг эллипса, распространяет вОкруг цилиндрического участка стенки волну деформации, которая...

Номер патента: 241837

Опубликовано: 01.01.1969

Автор: Масленников

МПК: F16D 3/02

Метки: инерционная, муфта

...момент пуска инерционные треугольники 2б поворачиваюгся под действием усилия Р относительно своих осей 5. Предлагаемая муфтав этот момент работает как жесткая, поскольку передача усилия от ведущего вала к ведомому осуществляется через неподвижный кон такт между боковыми гранями треугольников и лучамп крестообразного диска.По мере пуска, обороты ведущего и ведомого валов возрасзают. Это влечет за собой возрастание центробежной силы Р, которая приложена в центре масс каждого инерционного треугольника.На каждый инерционный треугольник действуют силы Р и Р. Они создают встречные моменты М, и М 2 относительно оси закрепления треугольника. По мере увеличения оборотов момент Мсоздаваемый силой Р, возрастает. Когда величина момента М, превысит...

Номер патента: 246208

Опубликовано: 01.01.1969

Авторы: Васильев, Ждановский

МПК: F16D 3/02

Метки: муфта, поворотная

...друюфта межи первого полумуфмый угключейдя червяуем оговки повов) послповорааненпя лколеса едмет изобретени ащая ведущую бку червячногоней червяком, омой полумуфотличаюи 1 аяся юфта в червячна фиксатором, тельного червя- червячным ко. ллельно и диаосновному черчервяков юч.щательного да к ведом движения отму полумуф Йзобретение относится к общему машино. строению.Известны поворотные муфты, содержащие ведущую полумуфту - неполную коробку червячного редуктора с установленным в ней 5 червяком, входящим в зацепление с ведомой полумуфтой - червячным колесом.Отличием предлагаемой муфты является то, что она снабжена фиксатором, выполненным в виде дополнительного червяка, входя щего в зацепление с червячным колесом и установленного...

Номер патента: 262554

Опубликовано: 01.01.1970

Автор: Занин

МПК: F16D 3/02

Метки: карданная, передача, пространственная

...друг друга в плоскости вращеНа фиг, 1 изображена описываема странственная карданная передача; н 2 - разрез по А - А на фиг. 1; на фиг. 3 фическая зависимость суммарных на действующих на зубья редуктора ( описываемой пространственной кардан редачи, б - для известной).Передача состоит из верхнего 1 и н 2 карданных валов, каждый из которь ет на концах соответственно шарниры 8, 4.б и б и сообщает вращение верхнему 7 и нижнему 8 валкам диаметра О, привода прокатной клети. Шарниры 4 и б закреплены на при водных концах выходных валов редуктора 9с передаточным числом 1= 1, т. е. оба зубчатых колеса имеют одинаковый диаметр ОРедуктор приводится во вращение через муфту 10 от электродвигателя 11. Одноименные о детали 12 и И верхнего и нижнего...

Номер патента: 300675

Опубликовано: 01.01.1971

Автор: Руднев

МПК: F16D 3/02, F16H 29/02

Метки: вращения, глубокоговакуума, муфта, область, передачи

...с течеискателем или с источникомпробного газа (жидкости). Для увеличения надежности эта полость может сообщаться с форвакуумной магистралью.11 ри выполнении подшипника в виде сфери ческого шарико- или роликоподшипника дляоблегчения режима его работы внешнее кольцо этого подшипника установлено в охватывающем его дополнительном подшипнике качения 8 и принудительно вращается, напри мер, с помощью втулки 9, соединяющей этокольцо с ведущим валом муфты 10.Описываемую муфту можно использоватьдля передачи поступателньо кругового движения рабочему органу 11, укрепленному на 25 внутреннем конце передаточного валика 2, например, для перемешивания расплава в вакуумной печи, при этом полость, заключенная между сильфонами, может использоваться...

Номер патента: 336459

Опубликовано: 01.01.1972

Авторы: Бобров, Бурштейн, Романюк, Цурикова

МПК: F16D 3/02, F16J 15/44

Метки: водящая, муфта, оздухо

...4 от вращения. Все полости муфты от защитной шайбыподшипника 3 до крышки 11 заполнены консистентной смазкой ЦИЛТИМ, подаваемой шпрнцеванием через масленку 10 при ф невращающейся муфте,Воздух подается в муфту через трубопровод, прикрепляемый к наружному торцу неподвижного шпинделя 4. Остальные детали муфты вращаются вместе с валом 7. Утечка воздуха из муфты может произойти через защитную шайбу подшипника 3, кольцевой зазор между шпинделем 4 и втулкой 5, защитную шайбу подшипника 2 и кольцевой зазор между шпинделем 4 и крышкой 11. Внутренняя поверхность втулки 5 несет на себе треугольные кольцевые канавки, не сообщающиеся друг с другом. Г 1 ри заполнении их консистентной смазкой они образуют своего О рода манжеты (уплотнительные зоны 1,...

Номер патента: 473857

Опубликовано: 15.06.1975

Авторы: Ипполитов, Федотов

МПК: F16D 3/02

Метки: муфта, поворотная

...прорези 5 и резьбовые отверстия 6, расположенные по окружности через 45, в которые ввинчены пальцы 7, и кольцевой паз 8, служащий направляющим для толкателей 9. Последние шарнирно надеты одним концом на пальцы 7, а другим - на сухари 10, навинченные на винт 11, имеющий на противоположных концах правую и левую резьбу, и вставленные в дпаметральные пазы 12, икеощиеся на направляющем диске. Для предотвращения осевого перемещения винта 11 имеются планки 13, прикрепляемые к направляющему диску винтами 14. В прорези 5 на полумуфтах 1 и 2 и отверстия в выступах 15 в виде сегментов на направляющем диске вставлены болты 16, предотвращающие муфту от самоотпускания после их затяжки.Работает муфта следующим образом. Освободив от затяжки оолты...

Номер патента: 495459

Опубликовано: 15.12.1975

Авторы: Васильева, Забелов, Каспаров, Малкес

МПК: F16D 3/02

Метки: комбинированная, муфта

...10 на все время бездействия агрегата. обретен рм Комбинированная фланцевые полуму взаимодействующие пускающих их отн отл и ч а юща яся тизации места вых муфт выполнена с на торце, установ. резьбы, а на ее на тирована пружина рованы в валу и ее Изобретение относится к компрессорострое нию.Известна комбинированная муфта, содержащая две фланцевые полумуфты, соединяющие валы и взаимодействующие с помощью 5 пальцев, допускающих их относительное пе-. ремещение.Цель изобретения - герметизация места выхода вала компрессора или вакуум-насоса. Для этого одна из полумуфт выполнена с уп лотнительным кольцом на торце, установлена на валу с помощью резьбы, а на ее наружнон поверхности смонтирована пружина, концы которой зафиксированы в валу и ее...

Номер патента: 506318

Опубликовано: 05.03.1976

Автор: Альфред

МПК: F16D 3/02

Метки: карданный, шарнир

...в котором центрирующий элемент выполнен в виде шайбы, продольный разрез; на фиг. 2 - то же, но с центрирующим элементом, выполненным непосредственно в торце обоймы подшипника; на фиг. 3 - то же, но с элементом центрирования в виде выступа в центре пальца,Палец крестовины 1, заключенный в стакан 2 обоймы игольчатого подшипника, имеет лунку 3 на своем торце, а между дном ст на 2 и торцом пальца 1 установлена шайо с выпуклостью 5, которой шина контактир с лункой 3 пальца 1 (фиг. 1), образуя центрирующий элемент. По второму варианту (фиг. 2) торец стакана 2 имеет в центре вогнутость 6, обращенную во внутрь так, что в дне стакана образуется выпуклость, контактирующая с лункой 3 торца пальца 1, По третьему варианту центрирующий...

Номер патента: 513182

Опубликовано: 05.05.1976

Авторы: Каплин, Сиряченко

МПК: F16D 3/02

Метки: муфта, поворотная

...поНаруной вдол ая п ь ж Изобретение относится к области машиностроения и может применяться для регулирования относительного углового положеИзвестна поворотная муфта, содерсоосные наружную и внутреннюю полувзаимодействующие своими рабочиминостями, и установленные с воэможнналадочной регулировки их относителуглового положения,Однако известная муфта ино сложную конструкцию. Цель изобретения - упрощение конст того в предлагаемой конструкции ы выполнены в виде втулок с цикими реэьбовыми рабочими поверх- а наружная полумуфта установлена жностью зажима внутренней по резьи.умуфта выполнена раэр снабжена реэьбовыми э ми для закрепления на внутренней и351 ( о йзменять взаимное угловое положение ва"3 ;лов 6 и 8Тонкую регулировку валов 6 и 8...

Номер патента: 574560

Опубликовано: 30.09.1977

Автор: Дружинин

МПК: F16D 3/02

Метки: вращения, герметичную, дружинина, муфта, перегородку, передачи

...установлеш 1 ых в опорах 5 кори) са и сосди 1)сниых мс 5 клу сооой соеди 20 нитсльным элементом, и упругого гермстизирующсго элемента б.Гсрмет 113 иру 1 ощиЙ э:1 смснт б Выполнен изрсзпио-кордиого матсриала в виде пустотелой тороидальиой камеры, снабженной внутрен 25 нсй 7 и нару 5 кп 011 8 м 2 нжст 2 х 1 и. Соединитель.иый элемент представляст сооой два стакана 9 и 10, шарнирно установлснпых на шейках кривош)иов Валов 3 и 4 и скрепленных между собой болтамп 11, при этом между стака 30 нами 9 и 10 установлена с натягом внутрен 574560няя 7 манжета камеры. Наружная 8 манжета установлена с натягом между скрепленными болтами 12 частями корпуса 1 и 2,При передаче вращения с одного кривошип- ного вала на второй скрепленным стаканам 9 и 10...

Номер патента: 587278

Опубликовано: 05.01.1978

Автор: Ермак

МПК: F16D 3/02

Метки: компенсирующая, муфта, рычажная

...ведомая- пальцами 6-9. На каждом пальце шарнирно сидит рычаг 10. Плечо ВС рычага названо внешним, плечо СД - внутренним. Поводки 11 связывают поочередно внешние и внутренние концу рычагов. Шарниры В и Д - сферические. Кожух 12 и эластичный чехол 13 предохраняют муфту от пыли. Кожух одновременно может быть резервуаром для смазки.Муфта работает следующим образом.При радиальном смещении ведомой полумуфты 14 рычаги 10 поворачиваются вокруг пальцев 2, 8 на небольшой угол, зависящий от геометрических параметров муфты и от величины смещения. В зависимости от направления момента, передаваемого муфтой, поводки 11, связывающие внешние концы рычагов, работают,на растяжение или сжатие. В то же время поводки, связывающие внутренние концы рычагов,...

Номер патента: 625066

Опубликовано: 25.09.1978

Авторы: Квасов, Кондрашов, Мулюкин, Седов

МПК: F16D 3/02

Метки: муфта, шарнирная

...головку в месте расположения лысок, при этом концы выступов расположены в пазу стакана.На фиг.изображена шарнирная муфта, продольный разрез; на фиг. 2 - то же, фронтальная изометрическая проекция.1 Иарнирная муфта состоит из стакана 1, имеющего торцовый центральный паз 2 и соединенной с ним разъемно, например резьбой, ступицы 3. В центральный паз 2 заве- иена шарнирная головка 4, которая имеет две параллельные лыски 5. Форма паза повторяет контур поперечного сечения сферической головки.В стакане 1 через уплотнительную шайбу б закреплен цилиндрический сухарь 7, имеющий выступы 8, обхватывающие сфефрическую головку в месте расположения лы. сок 5. Концы 9 выступов 8 расположены в центральном пазу 2. Сферическая головка при передаче муфтой...

Номер патента: 694691

Опубликовано: 30.10.1979

Автор: Дружинин

МПК: F16D 3/02

Метки: вращения, герметичная, муфта, передачи

...с бортами 7 и 8,Соединительный элемент 9 выполнен ввиде ступицы с глухой перегородкой 10 с фланцем 11 и резьбовыми отверстиями, На фланце 11 и между частями 1 и 2 корпуса 2 О муфты с помощью болтов 12 и 13 герметично установлены опорные кольца 14 и 15, на которых болтами 16 и 17 укреплены нажпмные кольца 18 п 19, при этом между кольцами 14 и 18, 15 и 19 закреплены борта Б 7 и 8 герметизирующего элемента 6. Дляповышения жесткости резпно-кордной оболочки целесообразно муфту устанавливать так, чтобы полость оболочки сообщалась со средой с большим давлением.ЗО Муфта работает следующим образом.94(о 91 Форму а изобрс:с П Абалт оганов Составитель 1 ОТекред . С и Е. Осипов и Е, Хмелев Корректо аедак" озова Заказ 2224/9 Изд.609 Тираж 139...

Номер патента: 723248

Опубликовано: 25.03.1980

Авторы: Дмитрук, Ширко

МПК: F16D 3/02

Метки: вакуум, движения, передачи

...каждый из которых закрепленсвободным торцом на фланце одного извалов,На фиг. 1 изображено устройство дляпередачи движения в вакуум, общийвид; на фиг. 2 - вид А на фиг.1Устройство для передачи движенияв вакуум имеет перегородку 1 для герметизации, ведущий вал 2 с фланцем,ведомый вал 3 с фланцем, скалки 4,герметизирующие элементы в виде силь -фона 5, закрепленные на сланце вала 2..Перегородка 1 имеет цилиндрическийвыступ 6, который служит для осевойфиксации ведомого вала 3 относительноведущего вала 2.Устройство работает следующим образом.При сообщении ведущему валу 2 сдиском колебательного вращательногодвижения крутящий момент через скалки 4 передается ведомому валу 3 сдиском. Сильфоны 5 герметизируют ве -дущий вал 2 с диском...

Номер патента: 813005

Опубликовано: 15.03.1981

Автор: Лабковский

МПК: F16D 3/02

Метки: инерционная, муфта

...обладают недостаточной надежностью и долговечностьюв условиях несоосности валов, соединенных муфтой, особенно при значительной частоте вращения, тогдавозникают большие неуравновешенныесилы инерции.Целью изобретения является увеличение срока службы и надежности муфты,Это достигается за счет того,что муфта снабжена гибкими валамии неуравновешенными сателлитами,шарнирно установленными на полумуфтах, а гибкие ьалы размещенымежду "ателлитами и соединены сними.На чертеже изображена муфта,общий вид,Муфта содержит полумуфты 1 и 2,соответственно закрепленные наведущем и ведомом валах, На полумуфтах шарнирно установлены неуравновешенные сателлиты 3 и 4,связанные гибкими валами 5.Муфта работает следующим образом.Прн вращении полумуфт на...

Номер патента: 863909

Опубликовано: 15.09.1981

Авторы: Желдыбин, Новиков, Телюшкин

МПК: F16D 3/02

Метки: валов, соединения

...промежуточного вала 1 в момент отсоединения его от полу- муфты 13. На другом конце промежуточного вала 1 укреплена полумуфта 14, выполненная с возможностью захода своим концом 15 в центральное отверстие полумуфты 13, соединенной с полумуфтой 14 через пальцы 16 и эластичные втулки 17 и имеет внутреннюю опорную тороидную поверхность 18 для поддержания промежуточного вала 1 в момент захода его в центральное отверстие указанной полумуфты, Полу- муфта 13 соединена жестко с маховиком 19 испытываемого на стенде двигателя (на чертеже не изображены),Муфта работает следующим образом.Предлагаемое устройство для соединения валов передает крутящий момент, например от маховика 19 двигателя к валу 4 тормоза или наоборот, в зависимости от вида...

Номер патента: 898152

Опубликовано: 15.01.1982

Автор: Дружинин

МПК: F16D 3/02

Метки: вращения, герметичную, дружинина, муфта, перегородку, передачи

...между которыми установлена с натягом наружная манжета камеры 13 .Недостатком этой муфты является небольшая надежность из-за большой 30 нагрузки на тороидальную камеру при больших скоростях вращения.Цель изобретения - повышение надежности путем понижения нагрузки на упругие элементы.Цель достигается тем, что муфта снабжена ступенчатыми передачами вращения, при этом понижающая ступень связана с ведущим кривошипным валом, а повышенная ступень с ведомым кривошипным валом.На чертеже изображен общий вид муфты.Муфта содержит корпус, выполненный из двух частей 1 и 2, ведущего и ведомого кривошипных валов 3 и 4, установленных в опорах 5 и 6 корпуса, соосные входной и выходной валы 7 и 8, установленные в опорах 9 и 10, герметизирующий элемент...

Номер патента: 964293

Опубликовано: 07.10.1982

Автор: Иванов

МПК: F16D 3/02

Метки: иванова, компенсирующая, муфта

...расположенными по обе стороны от точки соединения параллелограммов между собой.На чертеже схематически изображена муфта, аксометрическая проекция.Муфта состоит иэ двух полумуфт 1 и 2, соединенных с валами. Между полумуфтаю, расположены скрепленные шарнирно в виде параллелограммов стержни 3-10,Оси 11 и 12 параллелограммов закреплены на полумуфте 2. Стержни 5 и 7 шарнирно соединены между собой осью 13, а полумуфта 1 шарнирно соединена со стержнями 6 и 10 цапфами 14 и 15 или другим способом.Муфта работает следующим образом.3 96Момент с полумуфты 1 передается на полумуфту 2 через стержни параллелограммов, шарнирно соединенные между собой и с полумуфтаии Подвижное соединение полумуфт позволяет компенсировать радиальные смещения валов....

Номер патента: 987226

Опубликовано: 07.01.1983

Автор: Белов

МПК: F16D 3/02

Метки: зазоров, имитации, муфта

...на торцовых поверхностях которых выполнены радиальные пазы 3 с отверстиями 4 для крепления ведомых 5 и ведущих б кулачков. Фиксация кулачков на полумуфтах осуществляется крепежными болтами 7. При монтаже полумуфты устанавливаются с осевым зазором одна относительно другой. На ведомых 5 и ведущих б кулачках выполнены радиальные выступы 8, которые устанавливаются в радиальные пазы 3. Динамические усилия при выборке люфтов, в предлагаемой муфте, воспринимаются боковые поверхности ведущих б и ведомых 5 кулачков, радиальные выступы 8 и радиаль" ные пазы 3, что позволяет разгрузить крепежные болты 7 и выполнять их с минимальным запасом прочности.Установка требуемых люФтов в предлагаемой муфте осуществляется за счет перестановки ведущих б и...

Номер патента: 1049696

Опубликовано: 23.10.1983

Авторы: Александрова, Ивашов, Некрасов, Папцов, Полотай, Степанчиков

МПК: F16D 3/02

Метки: вращения, герметичную, муфта, передачи, полость

...повышение надежности путем уменьшения деформации герметизирующей перегородки.Поставленная цель достигается тем, 25что в муфте дпя передачи вращения вгерметичную полость, содержащей расположенные по обе стороны от герметиэирующей перегородки волновые генераторы,связанные через соединительное звено ЗОпоспеднее выполнено в вице набора стержней, расположенных по окружности герметично закрепленных в перегородке и контактируюШих концами с волновыми генераторами, 35Причем, с целью расширения эксплуатационных воэможностей, муфта можетбыть снабжена токопроводяшими элементами, распопожениыми в выполненных встержнях герметичных полостях, 40На фиг, 1 показаная волновая герметиэирующая муфте, продопьный разрез;на фиг, 2 - сечение А-А на фиг. 1; на...
