G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1628064

Опубликовано: 15.02.1991

Авторы: Голдобин, Фионов

МПК: G06F 12/08

Метки: адресации

...(0,1,2)первого виртуального адресного пространства отображаются в неупорядоченные страницы (0,5,7,2) физического адресного пространства, т.е.фрагментированное (состоящее из чередующихся случайным образом занятыхи свободных страниц физичсское адресное пространство может соответствовать непрерывному виртуальному адресному пространству, что облегчает распределение памяти и ведет к более рациональному ее использованию.Кроме того, некоторые физическиестраницы (напримернулевая О-я иК-я) могут быть общими для задач,выполняющихся в различных виртуальныхадресных пространствах.Через эти страницы задачи могутпроизводить обмен данными,Так как отображение, показанное впримере, может изменяться во времявыполнения задач, то эти задачимогут получать...

Номер патента: 1629908

Опубликовано: 23.02.1991

Авторы: Гура, Купчак, Хуторный

МПК: G06F 3/02

Метки: дозированием

...с выходов счетчиков поступает в блок 1 О индикации и блок1 1 управления , Для устранения мерцаний при вводе информации частота генератора импульсов выбирается достаточно высокой . Оператор проверяет по блоку 1 0 индикации правильность набранного числа и дает команду на включение исполнительного механизма, Поступающие сигналы с выхода датчика 1 2 расхода уменьшают содержимое счетчиков 4 1 - 4 1 и увеличив ают содержимое счетчика 1 4 . При нулевом значении содержимого счетчиков 4 1 - 4 1, блок 1 1 управления исполнительным механизмом выдает сигнал выключения исполнительного механизма, к этому моменту в счетчике 1 4 зафиксирован код величины дозы , который может быть использован при необходимости повторного задания величины дозы...

Номер патента: 1629909

Опубликовано: 23.02.1991

Авторы: Артюхов, Кузнецова, Шалыто

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...относится к автоматике и вычислительной технике и преднзначено для реализации логическихФункций И и ИЛИ и переменных (и = .2 Ь+1, Ь=1, 2, З,ее.).Пель изобретения - упрощениенастройки и расширение области применения при реализации логическихфункций И и ИЛИ и переменных (и =2 Ь + 1, где Ь = 1, 2, 3,),Иа чертеже приведена схема модуляпри и = 5.Устройство при и = 5 содержитпять ключевых элементов 1 -1, состоящих из исполнительных элементов 22, которые выполнены в виде каналовс двусторонней проводимостью, и управляющих элементов 3 -3, первуюгруппу диодов 4, 4 вторую группу диодов 4, 4, входы 5-10, входы-Выходы 11 у 12Анод 1-,го (1 = 1, 2) диода 4первой группы соединен с входом-выходом 1-го (З = 2, 4) исполнительного 25элемента, катод...

Номер патента: 1629910

Опубликовано: 23.02.1991

Авторы: Мунтяну, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...совпадений значений логических услпвий с заданными, которые записываются в регистр 8 импульсов с выхода 21.2. Причем если на некотором шаге микропрограммного управления значение данного логического условия не проверяется (оно может быть любым), то на соответствующей ему паре выходов группы 17.1-17,1 с выходов бло.ка 1 памяти:выдается нулевой код. Если же ожидаемое значение логического условия должно быть единичного уровня, .то на соответствующих ему выходах группы 17.1-17.1 с выходов блока 1 памяти выдается код "10", если нулевого уровня - то код "01", При безусловном переходе к очередной микрокоманде на выходах группы 17.1-171 с соответствующих требуемому условию, выдается код "11". По окончании проверки логических условий либо при...

Номер патента: 1629911

Опубликовано: 23.02.1991

Автор: Малюк

МПК: G06F 11/00, H03K 5/19

Метки: импульса, обнаружения, потери

...импульсомс выхода первого элемента 1 задержки,время задержки которого равно периоду следования импульсов входной импульсной последоватепьности. Поэтомувторой и прследующие импульсы с входной шины 8 проходят через логическийэлемент ИЛИ 6 и открытый элемент И 7и шину 9 устройства, Синхронно с ними на шину 9 поступают задержанныепервым элементом 1 задержки первыйи последуюцие импульсы входной импульсной последовательности.Таким оЬразом, на шине 9 устройства будет формироваться сдвинутаяна период следования входных импульсов последовательность, в которойпропущенные импульсы будут восстановлены, На выходной нине 9 пауза междуимпульсными последовательностями формируется при пропуске подряд двух иболее импульсов из входной импульсной...

Номер патента: 1629912

Опубликовано: 23.02.1991

Авторы: Иванов, Казаков, Сапин

МПК: G06F 15/00, H03M 13/00

Метки: данных, декодирования

...24 кратному синхросигналу,.Дальнейшийвыбор фазы (1 из 24 синхросигналов)для выделения данных производится раздельно для каждого канала 2 обработкиданньвс с помощью. ПЗУ 6 и. счетчика 8(Фиг.2),Сдвиг информационных последовательностей по разным каналам относительно друг друга определяется качеством изготовления НМЛ и может достигать 1,5 периода следования данных.Влияние сдвига на выделение информации устраняется во время чтенияпреамбулы длиной 41 период. В течение 1/3 - 2/3 времени чтения преамбулы происходит втягивание в синхронизм блока 5 дАПЧ. Выравнивание пе 16299 12 10рекоса в выделяемой каналами 2 информации производится ОМЗУ 7 (фиг.2),Временная диаграмма процесса чтения преамбулы и данных для двух каналов,причем начало...

Номер патента: 1631535

Опубликовано: 28.02.1991

Авторы: Золотой, Мачнев, Мищенко, Садыхов

МПК: G06F 1/02

Метки: генератор, функциональный, цифровой

...1 и 2 подаются номера 1:, а функции по координатам Х и У соответственно. Блок 1 на интервале 2" тактов осуществляет последовательную выдачу отсчетов функции Ьа г (К Х), где Х совпадает с номером такта, Блок 2 выдает параллельно все 2" отсчетов Ьаг (т, У) в виде пространственной функции Хаара. Кронекеровское произведение выполняется на сумматорах 4 по модулю два и элементах И 5, б, Для уяснения работы генератора следует учитывать и ринятую здесь кодировку значений О, + 1, -1 функций Хаара (одномерных и двумерных):00, 11, 10,причем в первом и втором разрядах представлены модуль и знак отсчета функции. 15 20 25 30 35 40 45 50 Согласно кодам, блок 1 имеет пару выходов, причем знаковый разряд инвертируется на элементе НЕ 3. Число...

Номер патента: 1631536

Опубликовано: 28.02.1991

Авторы: Азаматов, Артеменко, Вопнярский, Сагайдак

МПК: G06F 3/02

Метки: ввода, информации

...входы 45второго элемента ИЛИ 11 и второгоэлемента НЕ 12Сигнал высокого уровня с выхода второго элемента НЕ 12поступает на входы сброса регистра9 и триггера 5, а сигнал низкогоуровня с выхода второго элементаИЛИ 11 - на вход сброса счетчика 7.При замыкании коммутационногоэлемента 1 на его выходе появляетсядребезговый сигнал, который черезшифратор 2 и ключи 8 поступает на55информационные входы регистра 9,первым же импульсом дребезга устанавливая код, соответствующий данной клавише. Этот же дребезговый сигнал с выходов шифратора 2 через первый элемент ИЛИ 3 и первый элемент НЕ 4 устанавливает триггер 5 в единичное состояние. Сигнал с вы-. хода первого элемента ИЛИ 3 через второй элемент ИЛИ 11 сбрасывает счетчик 7. Сигнал высокого уровня с...

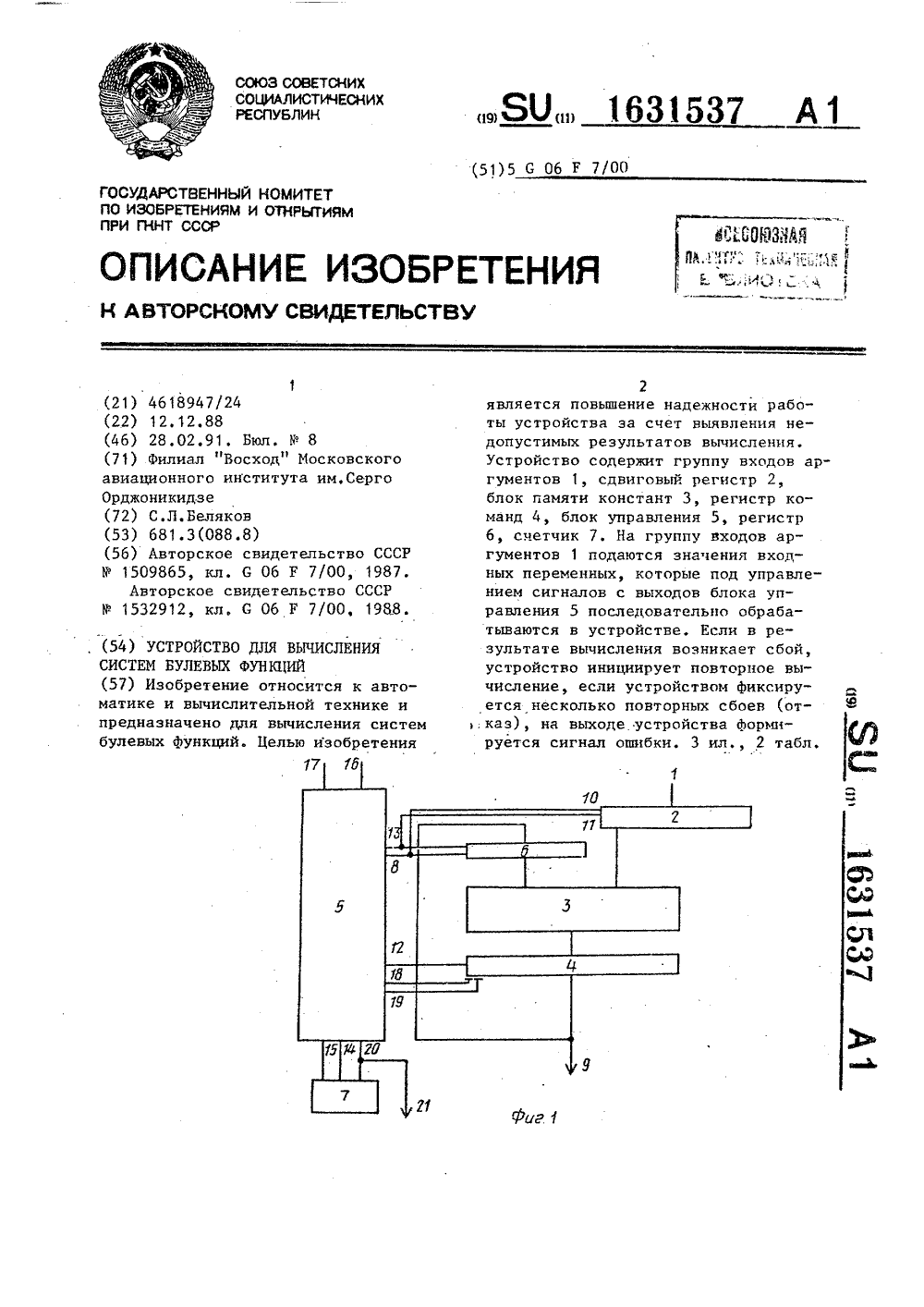

Номер патента: 1631537

Опубликовано: 28.02.1991

Автор: Беляков

МПК: G06F 7/00

Метки: булевых, вычисления, систем, функций

...для формирования адреса следующей команды врегистр 6. При условии Р 1 Р 2 =11 устанавливается признак готовностирезультата. Если Р 1 Р 2 = 00, то записанная команда указывает на ошибочный результат (либо имеет местонедопустимая комбинация входных переменных, либо неправильно сформирована последовательность переходовмежду ячейками памяти блока управления 5), В этом случае значение счетчика 7 увеличивается на единицу иинициируется повторное вычисление.Если счетчик 7 переполнен, считается, что имеет место устойчивый сбой(отказ), на выходе 21 формируетсясигнал ошибки, признак готовностирезультата отсутствует, блок 5 управления переходит в заключительноесостояние. Таблица 1 Х Х Х У Уд О 1 0 1 1 0 0 1 Возникновение любого другого набора...

Номер патента: 1631538

Опубликовано: 28.02.1991

Авторы: Михайлов, Попов, Умбиталиев

МПК: G06F 7/02

Метки: выбора, двоичных, разрядных, чисел, экстремального

...поступает иа входы 16 устройства и принимается в регистр 14Анализируемые, отличные от нуля, числа поступают на информационные группы входов 11, причем старшие разряды чисел подаются на входы 11 , 11, 1 1 и одновременно на соответствующие входы элемента И 1и на первые входы одноименных элементов И 4 группы первого узла анализа 2, на (и+1)-й вход с элемента И 1 и первый вход (и+1)-го элемента И 4 группы которого подает" ся старший разряд порогового значе" ния с регистра 14.Пусть первое число А анализируемого массива меньше порогового значения и имеет "1" только в младшем разряде.При этих условиях на выходе элемента И 1 установлен "0", а на выходе элемента НЕ 3 узла 2 - единичный сигнал. Так как элементы И 4 узла 2открыты по вторым...

Номер патента: 1631539

Опубликовано: 28.02.1991

Авторы: Таран, Хуторцев, Часнык

МПК: G06E 1/02, G06F 7/06

Метки: информации

...линию положения с пеленгами, заданными в блоке 2.и. При этом луч засветит и-й блок 16, По окончании действия импульса коммутатор 11 оставляет подключенными регистры 14 и 155 блока 2.и, Сигнал с выхода 11,и индикации окончания проверки пеленгов второго набора поступит через элемент ИЛИ 18 на вход останова генератора 3. По этому сигналу генератор 3 импульсов прекращает генерацию импульсов. При этом на плоскости блока 16 засвечивается и элементов, соответствующих засветке от и лучей, имитирующих линии положения второго набора заданными в блоках 2,1-2,и). При этом уровень .сигнала засветки от каждого из и лучей неодинаков, что может быть достигнуто уже описанными способами. 20После останова генератора 3 ца выходе элемента 17 задержки...

Номер патента: 1631540

Опубликовано: 28.02.1991

Авторы: Кириллин, Юдин

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...и начинаетгся новый, аналогичный предыдущему,В данном генераторе фактически применяется комбинация двух известных методов генерации случайных чисел: метод пересчета последовательности импульсов за некоторый интервал времени, базирующийся на использовании естественной нестабильности. генераторов импульсов, и смешанный конгруэнтный метод, поскольку число Х +я 1 определяется соотношением Х+щ ( + Хдь++ Хвщр. +Х.- + Данное обстоятельство приводит к увеличению периода генерируемых случайных чисел и улучшению их вероятностных свойств. При этом частотыГ п 1 , должны быть различными и соотноситься как простые числа, частота импульсов генератора импульсов считывания должна быть много меньше средней частоты импульсов на выходе схемыИЛИ,...

Номер патента: 1631541

Опубликовано: 28.02.1991

Авторы: Дапин, Медведев

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...на фиг.26-46антикорреляционные функции этих последовательностей. Во всех случаяхпринято и = 7,Структура генератора, представленная на фиг,2, образуется, когдана выходах первой группы задатчика 5имеют место сигналы 1, 1, 1, 1, 1,1, 1, так что элементы 9, 9.97 представляют собой Т-триггеры;при этом на второй группе выходовприсутствует кодовая комбинация 1,1, 1, 1, 1, О, 1. Структура генератора, изображенная на фиг. 3, имеетместо при следующих кодовых комбинациях на выходах задатчика 5; на выходах первой группы О, О, О, О,. О,О, О, на выходах второй группы О, О,О, О, О, 1, 1, Аналогично для получения генератора со структурой, представленной на фиг.4 должны быть заданы кодовые комбинации, на выходахпервой группы выходов задатчика...

Номер патента: 1631542

Опубликовано: 28.02.1991

Автор: Гремальский

МПК: G06F 9/00, G06F 9/22

Метки: мультимикропрограммная, управляющая

...вход блока 4 передачи адресов запуска (фиг.8). Каждое из полей А 1, АА 1 через соответствующие группы 47.1-47.Б элементов ИЛИ блока 4 передачи адресов запуска поступает на адресные вхо" ды идентичных блоков микропрограммного управления.При этом если в поле А записан не" нулевой код, соответствующий блок микропрограммного управления аналогично описанному начинает выполнение микропрограммы, первая команда которой хранится по адресу А.Если же в поле А записан нулевой код, он, поступая на адресный вход соответствующего блока микропрограммного управления, не оказывает на его состояние никакого влияния, так как при нулевом адресе запуска выход элемента ИЛИ 33 остается равным нулю .Таким образом, соответствующимзаполнением полей...

Номер патента: 1631543

Опубликовано: 28.02.1991

Авторы: Аверь, Ойнус, Хаак

МПК: G06F 11/00

Метки: анализатор, сигнатурный

...с входа 8.После окончания входной последовательности Фиксируется состояние формирователей 3 и 4 сигнатур и это состояние индицируется блоком 5.Зависимость сигналов Пи Пот входного снгнала приведена втаблице. Входной сигнал П может попасть в диапазон П ( П ( П по двум причинами во-первых, в случае некачественных логических уровней при активном состоянии выхода источника сигналаи, во-вторых, в случае Е- состояния на выходе. В последнем случае условие По( Ц (. П обеспечивается резисторами 6 и 7, образующими делитель напряжения между уровнями П и П. Для того, чтобы в режиме высокоимпедансного состояния источника сигнала напряжение входа 9 определялось главным образом этим делителем, номиналы резисторов делителя должны быть в несколько...

Номер патента: 1631544

Опубликовано: 28.02.1991

Авторы: Подрубный, Старых, Чернуха

МПК: G06F 11/10

Метки: вычисления, модулю, остатков, три, хранения

...рабочих триггера, три элемента И-НЕ и второй коммутатор, причем тактовые входы входного, счетного и рабочих триггеров подключены к такто-,вому входу устройства, нулевые входы рабочих триггеров, единичный входсчетного триггера и входы разрешениязаписи выходных триггеров подключенык установочному входу устройства,прямой и инверсный выходы входноготриггера соединены соответственнос первым и вторым управляющимивходами первого коммутатора, первый и второй разряды выхода которого соединены с информационными входами первого и второго выходныхтриггеров соответственно, информационный вход входного триггера подключен:к информационному входу устройства, прямой выход входноготриггера соединен с входами разрешения записи первого и второго рабочих...

Номер патента: 1631545

Опубликовано: 28.02.1991

Авторы: Булаев, Линков, Филин

МПК: G06F 11/26

Метки: блоков, линейных, функционального, цифровых

...1 сигнатур Устройство работает следующим обяЦиа 1 - состояние Формировате- разом.ля 4 сигнатур. Первоначально формирователь 4В общем случае информация в блок 8 сигнатур и группа из и Формироватепамяти вводится следующим образом. лей 1 сигнатур, сумматор 5 и группа.50По первым Я - Я - 1 адресам по . из и сумматоров 2, счетчик 9 и объектвсем выходам программируются нули. С 15 контроля, представляющий много(Я - Я)-го адреса по 0-й по (и+1)-му канальную цифровую систему, по цепивыходу 19 и группе из и выходов 20 внешнего сброса устанавливаются в нупрограммируются соответственно коэф- левое исходное состояние. После этофициенты полиномов Р(с 1) и С(с 1) с = го формирователь 4 сигнатур готов к1,й (в порядке убывания степеней),. приему...

Номер патента: 1631546

Опубликовано: 28.02.1991

Авторы: Данилов, Колпаков, Тяжев, Умнов

МПК: G06F 11/26

Метки: блоков, диагностирования, цифровых

...рования. Нули, хранящиеся в некоторых разрядах регистра 15, означают, что эти разряды соответствуют либо двунаправленным, либо входным контактам эталонного блока 8 и объекта 11 диагностирования. Коммутационный тест КТ 5, хранящийся в регистре 16, из оставшихся незадействованными на КТ 4 коммутаторов выделяет те, которые должны открываться только по разрешающему сигналу ЧТК, поступающему от блока 9 задания режима, Вэтом случае единица поступает с соответствующего выхода регистра 16 на вход элемента И 18, разрешая прохождение через него единичному сигналу ЧТК. Сигнал ЧТК, поступая че 5 рез элементы И 18, ИЛИ 19 на управляющие входы трехстабильных элементов :20 и 21, разрешает считывание эталонному блоку 8 и объекту 11...

Номер патента: 1631547

Опубликовано: 28.02.1991

Авторы: Илюшин, Старостин

МПК: G06F 13/00

Метки: внешним, сопряжения, устройством, эвм

...С выхода последнего сигнал поступает на вход второго триггера 9, разрешая его работу, и на вход одновибратора 17, который по переднему 25 фронту сигнала формирует на своем выходе и соответственно на выходе 18 устройства сигнал заданной полярности и длительности во внешнее устрой,ство (цифровойизмерительный прибор, клавиатуру с цифровым выходом) на вы" дачу информации, Последнее в ответ на этот запрос выдает на вход 2 уст" ройства и соответственно на вход регистра 1 информацию в параллельном коде, а на вход 7 устройства синхроимпульс. Последний поступает на вход элемента И 8 и формирует на его выходе импульс, который поступает на вход регистра 1. По этому импульсу происходит запись информации в регистр 1. В результате на выходе ре...

Номер патента: 1631548

Опубликовано: 28.02.1991

Автор: Зайончковский

МПК: G06F 15/16

Метки: взаимным, доступом, многопроцессорной, процессора, системы

...кодами инициализации выделенного обобщест 5 вленного устройства ввода-вывода - равноправного приемника информации в обменах взаимного доступа.Таким образом, каждая одноразрядная ячейка блока 13 памяти характеристик в системе имеет совокупность адресов - один для собственного локального процессора и ггуппу для остальных, а информационное слово линий вторых входов-выходов 63 данных в сеансе взаимного доступа в зазисимости от операции представляет собой код переменной, код номера запрашиваемой переменной ветви либо несущественную комбинацию. 20Фронт спада потенциала на входе- ,выходе 55 инициирует формирователь 17 импульсов, и с задержкой ь, равной времени установления устойчивых состояний в цепочке элементов ад ресных цепей, на его...

Номер патента: 1631549

Опубликовано: 28.02.1991

Авторы: Потапенко, Семенов, Сидоров

МПК: G06F 15/16

Метки: информации

...(первый вход 23квитирования и 402) и ответной квитанции (прямой выход 4 триггера 1), подготавливая триггер 1 для нового цикла обмена данными между процессбрами 401 и 40. Таким образом цикл асинхронного обмена информацией межпу процессорами 40 и 40 с применением режима взаимного квитирования завершается,Устройство в составе МПС дистрибутивной и ассоциативной структур работает следующим образом.Работа всей МПС начинается с поступления сигнала сброса (например, от кнопки) на входе 20 установки в ноль на входы установки триггеров 1 и 14 и процессора 7 (фиг.1) всех процессоров из состава МПС на фиг.7. Когда сигнал установки в ноль нахо" дится в состоянии "1", все процессо- . ры начинают функционировать в соответствии с программным...

Номер патента: 1633382

Опубликовано: 07.03.1991

Автор: Фролов

МПК: G06F 3/00

Метки: ввода, информации

...с буферного регистра 3 переписывается по этому СИ во второй приемный регистр 12 При обработке третьих битов поступающей шформации единичньп сигнал образуется на третьем выходе рдсредетеля 1, а с его нторого выхода едшичпьп сигнал снимается. В результате входная информациязаписывается в третий буферньп регистр 4, а по очередному СИ происходит обнуление второго приемного регистра 12 и запись ифораци н третий приемный регистр 13, При поступлении четвертых битов инарации исоответствующего сигнала сопровождения на третьем вьходе распределителя 1 едгничный сигнал сменяется нанулевой, а на его первом выходе образуется едичый сигнал. В дальнейшем работа устройства протекаетаналогично описанному.,Если первые биты информации поступают в момент...

Номер патента: 1633383

Опубликовано: 07.03.1991

Автор: Строцкий

МПК: G06F 3/00

Метки: ввода, информации, многоканальное

...Сущность работы механизма коррекции погрешности смещения заключается в следующем. По адресу на второй адресной шине блока 6 управления второй мультиплексор 9 последовательно подключает выход цифроаналогового преобразователя 10 к входам интеграторов 8 в каналах ввода аналоговой информации. Причем время подключения каждо-, го канала значительно превосходит цикл работы устройства преобразования и ввода. Например, за время подключения интегратора 8 .-го канала долкно осуществиться не менее 1024 кодирований по канаиу. Одновременно с третьего выхода блока 6 управления осуществляется запись данных в регистр 5 только с выхода тогоканала, интегратор которого в данньймомент подключен к выходу второгомультиплексора 9. Таким образом, вы1633383...

Номер патента: 1633384

Опубликовано: 07.03.1991

Авторы: Грицина, Плиш, Савицкий, Самокиш

МПК: G06F 3/02

Метки: ввода, информации

...И 22 распределителя 8,на третьем выходе распределителя 8формируются импульсы, поступающие насчетный вход счетчика 10Через Ктактов работы счетчика 10 ца его выходе формируется сигнал, запрещающийвыдачу информации на выходы блока 3,Через И тактов работы счетчика 10на его выходе формируется сигнал, поступающий на его же установочный входи фронтом записывающий в счетчик Счисло 1. 4. 1.К, 11 ри этом разрешается выдача информации ца вьсодыблока 3. Счетчик 10 продолжает счетс начальной установкой числа 1., Циклработы устройства повторяется,Таким образом, ца выходе устройства периодически Формируется ццформационный код замкнутого коммутационного элемента матрицы 5,6Числа К,М,1,Ч выбираются такими,чтобы обеспечить ожидание...

Номер патента: 1633385

Опубликовано: 07.03.1991

Авторы: Захарин, Калина, Леонец

МПК: G06F 3/05

Метки: информации, предварительной

...по формуле-где Х - текущее измеренное значениесигнала первого измерительного блока, содержащеесяв первом регистре 1;Х - предыдущее измеренное значение, хранячееся н третьем регистре 3.Вычисленная разность поступает на делитель 16, где производится определение текущего весового коэффициента путем деления вычисленной разности на известный заранее фиксированный временной интервал измерения, который поступает на второй вход делителя 16 (не показан), Весовой Х =- Х - Д45 Значение вычисленной разности поступает на первый вход третьего сумматора 15, на второй вход которого поступает значение поправки, хранящейся н пятом регистре 11. В сумма торе 15 выполняется операция сложения (блок с) по ФормулеХ = Х+-где Ь - - значение поправки,...

Номер патента: 1633386

Опубликовано: 07.03.1991

Автор: Кафизов

МПК: G06F 3/14

Метки: генератор, символов

...дается15 четырехразрядным словом регистра 8 (Фиг,ба)квадрант; 2 квадрант; 3 квадрант; 4 квадрант; 22,54567,590112,5135157,5180 е202,5 ф2250247,5270292,5315337,5ОО 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 - 011100 1101 1110 1111 ОООО 1633386 6Работает генератор символов следующим образом (Лиг.1 и 51. При поступлении на вход сигнала "Сброс"формирователь 11 устанавливает генератор в исходное состояние. На выходе 15 присутствует сигнал "Готовность . Поэтому в начале работы делитель 5 частоты, счетчик 6 и триггер 10 находятся в нулевых состояниях. Сигналом "Разрешение 1" в регистр 7 записывается "Код символа",символом "Разрешение 2" в регистр 8записывается "Код угла" и сигналом"Разрешение 3" в регистр 9 записывается "Код...

Номер патента: 1633387

Опубликовано: 07.03.1991

Авторы: Беляев, Сорока

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно, элт

...элемент И 19 нд сицхровходС 1 регистра 20. ОчередНОГ (Второе)значение "0" неполцогГ ицлоредцггоцНОГО КОДа ПОЯВЛЯЕТСЯ ЦД тЧКО;1 Е РЕГИ 1633387стра 20. Это значение "О" поступает на третий вход деиифратора 8 и далее на информационный выход анализатора 8 кодовых слов,В это время двоичный счетчик 22 производит подсчет поступающих навсчетный вход импульсов тактовой по - следовательности, На разрядных выходах двоичного счетчика 27 появля О ются единичные сигналы, которые через второй элемент )ЛИ 24 поступают на Р-вход третьего триггера 26. На прямом выходе третьего регистра 26 появляется нулевой потенциал . Сиг нал логического нуля с прямого выхода третьего триггера 6 поступает на второй вход деиифратора 8, а сигнал логической "1" с...

Номер патента: 1633388

Опубликовано: 07.03.1991

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 5/00, G06F 7/00

Метки: арифметического, логических, разложения, функций

...алгоритма (фиг. 4) с учетом его и-тактовой реалиИ -зации на олпом столбце из 2 вычитателей. Соединение второй группы информационных входов коммутаторов при разрешающем сигнале на втором, третьем и четвертом выходах ЛешиАратора 2 (соответственно состояния счетчика 00101 Г),011) отмечено на Лиг,1. Коммутаторы по управляющим входам являются (п+1) -канальными, канальность по информационным входам определяется разрядностью соответствующих регистров.В качестве примера на Лиг.2 представлена Аункциональцая схема первого .коммутатора 4, содержащего четыре элемента И-ИЛ 1 121 - 1. (по числу разрядов регистра 6);и+1=4 управляющих входа 13- 134, на которые подаются соответственно сигналы ЪЪ с выходов лелийратора 2, где 1 (1 = О, 1, 2, 3) - сигнал на...

Номер патента: 1633389

Опубликовано: 07.03.1991

Авторы: Соболев, Стецко, Черников, Чудовский

МПК: G06F 7/00

Метки: анализа, замены, полей, числовых

...поразрядно с вы ходами разрядов с 3 и-го по (4 и - 2)-й второго входного регистра, а выходы разрядов с 3 и-го по (4 и)-й первого входного регистра соединены поразрядно с входами первой группы первой схемы сравнения, выходы "Равно" первой и второй схем сравнения соединены соотвтственно с первым и вторым входами первого элемента И блока формирования масок, выходы разрядов с ну 55 левого по (и)-й элементов И второй группы устройства соединены поразрядно с первыми входами элементов ИЛИ группы блока коррекции, выходы разрядов с и-го по (2 и)-й элементов И второй группы устройства соединены поразрядно с вторыми входами элементов ИПИ группы блока коррек - ции, разряды с Зи-го по (4 и)-й выходов элементов И второй группы устройства...

Номер патента: 1633390

Опубликовано: 07.03.1991

Авторы: Баронов, Горбунов, Попович, Сидоров

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...разрешая прохождение старших рлзрядон нерлвнозначньк тетрад на выходы мультиплексоров.Тактовые импульсы с выходя устройства 16 через пятый элемент И 38 поступают на дночньп счетчик 34. Код с. выхода двоичного счетчика 34 поступает на адресные входы первого 3640 и второго 37 мультиплексоров, управляя последовательностью появления разрядов церавнозцачньк тетрад на их выходах.Разряды сранцивлемых тетрлд по 45 ступают на входы первого элемента НЕРЛВНОЗНЛЧНОСтЬ 1, на выходе которого н случае равенства сравниваемых разрядов вырабатывается нулевой логический уровень, а и случае нерлнен ства - единичный логический ур,:ень. В первом случае перньп 2 и второй 3 элементы И закрыты нулевым логическим уровнем с вьлсода элемента...
