G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1552210

Опубликовано: 23.03.1990

Авторы: Золотовский, Коробков

МПК: G06F 7/52

Метки: деления

...4 и по сигналу С записыва 6ется в него. Третий такт завершаетподготовительные операции и с четвертого такта начинается собственно деление. Так как циклы формированиячастного идентичны, рассмотрим выполнение х-го цикла давления.Первый такт цикла . Из регистра 4на сумматор 9 поступает 20 из регистра 8 - делитель у со знаком минус.В сумматоре 9 формируется разность20 -у. По завершении формированияразности подается сигнал С. Еслиразность положительная, сигнал Спроходит на вход "Запись" регистра 4и в последнем имеем ЕС 4=20;, -У=О;,Одновременно в младший разряд регистра 10 записывается код 1 (Е. 1) .Если разность отрицательна, сигналС не проходит через элемент И 5 иимеет КС 4=20 =О. Одновременно вмладший разряд регистра 10 записывается код...

Номер патента: 1552363

Опубликовано: 23.03.1990

Авторы: Беломытцев, Маковеев, Шишкин

МПК: G06F 1/04, H03K 5/00

Метки: сигналов, формирователь

...логической единицы.Пусть в момент временина одном 4 Оиз входов канала 1 появляется сигналс уровнем логического нуля (фиг. 2 а).При этом уровень логического нуляустанавливается на входе элемента4.1, тем самым снимается сигнал логической единицы с входа сброса триггера 3.1 ( фиг, 2 б). После того, каквсе сигналы, поступающие в этот канал по шинам 6.1-6,п, принииают значение логического нуля, т,е. уровеньлогического нуля устанавливается напоследнем из и входов (фиг. 2 б) приусловии, что триггер 3.2 второго канала сброшен и на его прямом входе появляется уровень логического нуля, а ,.5на шине 8 ( фиг, 2 г) установлен сигнал с уровнеи логической единицы, вмомент времени 1: на выходе элемента4.1 ( фиг, 2 д) формируется сигнап с уровнем...

Номер патента: 1553968

Опубликовано: 30.03.1990

Авторы: Исаев, Козловский

МПК: G06F 3/00

Метки: ввода, информации

...импульсов вырабатывает отрицательный импульс и устанавливает в нулевое состояние триггеры первой группы 3, входной триггер 1 синхронизации и распределитель 10, т.е. устанавливает готовность к приему следующего слова.Прием информационного слова ЭВМ с информационных выходов 6 устройства подтверждается выдачей в устройство по управляющему входу 19 сигнала, который устанавливает триггеры 2, 4 и 14 в исходное нулевое состояние и разрешает перепись информации с триггеров первой группы на триггеры вто-рой группы.В случае прихода сигнала с коммутатора в тот момент, когда устройство еще не успело передать информацию с триггеров второй группы в ЭВМ, низкий потенциал с инверсного выхода триггера синхронизации 2 запрещает перепись информации с...

Номер патента: 1553969

Опубликовано: 30.03.1990

Авторы: Боженко, Кондратов, Мешков

МПК: G06F 3/00

Метки: ввода, информации

...7 подключает соответствующий разряд регистра 2 к первому инсоответствующее состоянию регистра 2(Фиг, Зи, участок 11), на выходахвсех сумматоров 4 вновь устанавливается "1" и вновь устанавливается сигнал запроса шифратора 5. После выдачи информации о последнем из датчиков,изменивших свое состояние, дальнейшая установка регистров 3, 10 и сигналы запроса на прерывание блокируются, а в регистр 2 вновь по 41 эаносится состояние датчиков.В случае, если свое состояние изменяет только один датчик (например,с номером 001), следующая записьсостояния датчиков в регистр 2 происходит сразупосле переключения состоя-ний элементов устройства в соответствии с этим. номером (фиг. 3, участок 111).0 Отработка переключения различныхдатчиков из...

Номер патента: 1553970

Опубликовано: 30.03.1990

Автор: Суворов

МПК: B41J 5/10, G06F 3/02

Метки: ввода, информации, коммутационная, панель, ручного

...контакт последних с соответствующими струнаминеподвижных электродов, вызывающийсрабатывание управляемого узла. Возврат пленки в исходное положение иразмыкание контакта происходит поддействием силы упругости трубки. 2 ил. менты 2, например, из эластичной силиконовой резины. В нижней частитрубок 2 закреплены неподвижные элентроды 3, состоящие из параллельногоряда струн, изготовленных из проволоки нержавеющего металла, например нихрома. В верхней части трубки 2 перпендикулярно неподвижным электродам 3прошиты подвижные электроды 4, такжепредставляющие собой параллельныйряд струн из проволоки нержавеющегометалла, натянутых на рамке 6Повертрубок 2 с подвижными электродами 4натянута защитная пленка 5, на которой нанесены символьные площадки...

Номер патента: 1553971

Опубликовано: 30.03.1990

Авторы: Ларченко, Хлестков, Холодный, Ялинич

МПК: G06F 7/02

Метки: выделения, числа, экстремального

...сфориированныхсоответствующими подблокаии 25.1.,25,2.25.ш.д переноса.При отсутствии сигнала на какомлибо из установочных входов 16.устройства, т,е. в случае исключения-го кода числа из обрабатываемогомассива чисел, триггер 1. остаетсяв нулевом состоянии, на его выходеформируется нулевой сигнал, которыйзапирает элемент И 5 в -м канале ичерез управляющий вход 8, шифратора6 все элементы И 28 в подблоке 25,1.переноса, прекращая тем самым подачукода -го числа для последующей обра 71 6ботки в шифраторе 6, и элемент И 29, обеспечивая Формирование на выходе 9.1 шифратора 6 нулевого сигнала.Поскольку в обрабатываемом числовом массиве иогут быть одинаковые коды чисел, то на выходах 9.19.п шифратора 6 могут сформироваться сразу несколько единичных...

Номер патента: 1553972

Опубликовано: 30.03.1990

Автор: Матюшенко

МПК: G06F 7/49, G06F 7/552

Метки: возведения, квадрат

...Фибо1553972 Порядковый номер 1 12345 6 Вес числа 1 2 3 5 8 13 21 34 55 89 144 1 9 25 64 169 100000 101000 100010 101000 100010 101000 0 0 0 С 0 0 С 0 0 1 0 0 С 0 1 1. 0 О 0 0 С 0 О 0 С 0 0 0 С 1 1 3 5 8 13 Устройство работает следующим обр 4 зом.В исходном состоянии на входе 7 запуска устройства присутствует уровень логического нуля, блокирующий пОступление импульсов тактовой частоты с входа 8 на входы синхронизации триггера 2 и регистра 3. По входу 5 у тройства осуществляется предварит льная установка в нулевое состояние т иггера 2 и регистра 3 одиночным и пульсом положительной полярности.На входе 6 устройства задается маркерный код текущего значения аргум нта (позиционный код числа Фибоначч ), При этом на выходе схемы 1 сравн ния...

Номер патента: 1553973

Опубликовано: 30.03.1990

Авторы: Гусаров, Ковалев, Латко, Маргелов

МПК: G06F 7/58

Метки: временных, генератор, интервалов, случайных

...- число, соответствующее 6 з;И - число, определяющее границувозможных значений временныхинтервалов.Числа Ем и 2 поступают в блок 5 из блоков 22 и 21 соответственно.После записи числа 2, счетчик 4 начинает считать импульсы в режиме сложения, пока не переполнится. Им" пульс переполнения на выходе счетчика свидетельствует об окончании обработки интервала Т, . Одновременно с обработкой Т в преобразователе 2 за время с происходит преобразование и- разрядного кода Х в ш-разрядный кодй1Е. по заданному закону распределения и его выдача в виде импульсов на первую группу входов умножителя 23, В умножителе 23 производится операцияЛ Е2 у (4) где Е, - масштабированное число Е;.С выходов умножителя 23 число Е. поступает поразрядно на первую группу...

Номер патента: 1553974

Опубликовано: 30.03.1990

Авторы: Земляной, Михов

МПК: G06F 13/36, G06F 9/50

Метки: информации, источников, магистрали, общей, подключения, приоритетного

...перепад напряжения с выхода 7 .поступает на вход установки в ноль триггера 2 и переводит его в нулевое состояние, "1" с инверсного выхода ,триггера 2 удерживает выход 7 в сос,тоянии "0", разрешая выдачу выходного сигнала всем более приоритетным каналам, а также переключает выходы всех элементов ИЛИ-НЕ 5 всех менее приоритетных каналов в состояние "0".По окончании обмена данными источником информации в случае отсутствия запросов от более приоритетных источников информации дается разрешение на обмен менее приоритетному источникуинформации. Рассмотрим случай одновременногопоступления сигналов запроса от двух источников. тетных каналов, блокируя выдачу выходного сигнала на всех выходах 7 в более приоритетных каналах.Предположим, что...

Номер патента: 1553975

Опубликовано: 30.03.1990

Авторы: Савченко, Терехов

МПК: G06F 11/25

Метки: контролем, сигнатур, формирователь

...элемент ИЛИ 9 поступает на синхровход триггера 5, по переднему .фронту которого в этот триггер с его информационного входа записывается значение первой контрольнойсуммы. На элементе 1 О осуществляетсязадержка синхросигнала на время, достаточное для формирования суммы вблоке 4 (фиг.2),По отрицательному уровню синхросигнала на входе 2 содержимое первогояруса переписывается во второй ярустриггеров 15. Полученная сигнатурас выходов второго яруса триггеров 15подается на первую группу входов блока 4, на выходе которого формируетсявторая контрольная сумма, При этомна вторую группу входов блока 4 подается нулевая информация, Результатсуммирования выдается на информационный вход триггера 5, Синхросигнал,поступающий на вход элемента 11 задержки,...

Номер патента: 1553976

Опубликовано: 30.03.1990

Автор: Шумов

МПК: G06F 11/16

Метки: объектов, состояния, цифровых

...и тактовый вход регистра 1через элементы И .15 и 16 блока 5 поступают соответственно информация и синхроимпульсы с объекта контроля.Сигнал "Сброс" поступает на третийвход регистра .1, через элемент 11задержки и элемент ИЛИ 12 - на пятыйвход блока 5, сбрасывая его содержимое и прекращая установкой в нольтриггера 14 блока поступление на входсумматора 4 и регистра 1 информации 25и .синхроимпульсов.По отрицательному фронту сигнала"Сброс" устанавливается в единицутриггер 9 блока 6, удерживая черезэлемент ИЛИ 12 триггер 14 блока 530в состоянии логического нуля. По сигналу "Стоп" с объекта контроля воз"вращаются в исходное состояние триггеры 9, 10, сигнал установки в нольснимается с триггера 14, и при поступлении первого импульса "Старт"серии...

Номер патента: 1553977

Опубликовано: 30.03.1990

Авторы: Суярко, Тимонькин, Тищенко, Ткаченко, Тюрин, Харченко

МПК: G06F 11/16, H03K 5/19

Метки: импульсов, последовательностей

...сигналы с выходов счетчика ч и регистра 5 устанавливается адрес следующей ячейки блока 1 постоянной памяти Так, например, при первом возбуждении выхода элемента ИЛИ 7 (см, фиг 2) в соответствии с изменением сигнала на входе 8.1 ин"Формационных входов Я устройства на выходе блока 1 постоянной памяти устанавливается эталонный сигнал 100,Этот эталонный сигнал поступает напервую группу входов блока 2 сравнения, на вторую группу входов которогопоступают сигналы с входов 9 устройства, но само сравнение происходитпосле срабатывания элемента 6 задержки, выход которого стробирует блок 2сравнения, Тем самым исключается ложное срабатывание блока 2 сравненияв переходных процессах. Таким образом,по импульсу на выходе элемента 6 задержки...

Номер патента: 1553978

Опубликовано: 30.03.1990

Авторы: Борисенко, Рябцев, Чернышев

МПК: G06F 11/26

Метки: блоков, тестового, цифровых

...теста продолжается до тех пор, пока содержимое адресного регистра модификатора 36 адреса узла памяти не станет равно Коду регистра конечного адреса тестоого набора. Сигнал результата срав" ,ения с выхода элемента ИЛИ 21 постуает на управляющий вход мультиплекора 35, что обеспечивает фиксирование результата "Годен" или "Брак"триггерах 32 и 33, сброс триггера 37 пуска и выдачу сообщения элементами индикации (не показаны), На индикацию можно передавать данные, поступающие с выходов коммутатора 20 40 результата и выходного коммутатора 7.Для выдачи данных блока 10 обмена С контролируемым цифровым блоком необходимо в счетчик 2 логических номеров занести начальный логический но мер контакта объекта контроля, а в Счетчик 6 длины...

Номер патента: 1553980

Опубликовано: 30.03.1990

Авторы: Плутов, Ульянцев, Чеберкус, Шуть

МПК: G06F 11/26

Метки: блоков, логических

...на вход управления сдвигом регистра 17 настройки. Таким образом, инФормация в регистре 17 остается неизменной во время прохождения теста.Логическая единица с прямого выхода триггера 44 поступает на второй вход элемента ИЛИ 48, единица с выхода которого сбрасывает счетчик 33 тактов. Во время прохождения теста информация в сцетцике 33 и на его выходе переноса, а также в регистре 34 количества входов не изменяется. Информация с выхода регистра 34 поступает на выход 24 блока 8 управления и далее на вход 27 блока индикации (см. Фиг.1) для индикации числа входов контролируемого блока 2.Логическая единица с прямого выхода триггера 44 поступает на первый вход элемента И 46 и разрешает прохождение тактовых импульсов на выход 20 блока 8...

Номер патента: 1553981

Опубликовано: 30.03.1990

Авторы: Далецкий, Ким, Кирпиченко, Мамонько, Прохоренко

МПК: G06F 11/28

Метки: микроэвм, отладки

...выхода триггера 47 блокирует прохождение последующих импульсов с входа на счетный вход счетчика 44, а также запрещает прохождение сигналов с выхода счетчика 44 на адресный вход блока 24, Сигнал высокого уровня 539816с нулевого выхода триггера 47 поступает на вход элемента И 37, разрешаяФормирование сигнала на выходе 23разрешения обращения к памяти микроЭВМ, а также на вход блока элементовИ-ИЛИ 41, коммутируя на адресныйвход блока 24 сигналы с входа 8 адреса.10После выполнения команды САЬЬпроисходит переход на программу чтения внутренних узлов микропроцессораотлаживаемой микроЭВМ, которая хранится в блоке 24. Блок 24 занимаетконечную зону в адресуемом микроЭВМполе памяти, Начальный адрес и вели"чина зоны памяти, отводимой под...

Номер патента: 1553982

Опубликовано: 30.03.1990

Автор: Голубев

МПК: G06F 12/00

Метки: буферное, запоминающее

...соответствующее 2, происходит переполнение сумматора9, сигнал с выхода переноса которогоосуществляет коммутацию выхода сумматора 9 на регистр 4 через блок 5 элементов И-ИЛИ, По адресу, сформированному на выходе регистра 4, производится считывание информационного словаиз накопителя 1 на выходы 3 и записьнового информационного слова с входов 2Первая Фаза тактового сигналас выхода элемента И 17 разрешает чтение из накопителя 1, а вторая - запись в накспитель 1. При достижениинулевого значения счетчиком 12 заканчивается текущий период транспонирования матрицы, Новый цикл транспонирования записанной матрицы и накопления новой происходит аналогично посигналу на входе 19 "Пуск,Таким образом, наличие единогофункционального законченного...

Номер патента: 1553983

Опубликовано: 30.03.1990

Авторы: Далецкий, Ким, Кирпиченко, Мамонько, Прохоренко

МПК: G06F 13/00, G11C 17/00

Метки: памяти, постоянной

...= 2а общий объем памяти группы блоков 12 определяется величинойЧ=7 +Ъ = (2-1) 21 2Разрядность поля имени блока 11 и выходных слов блоков 12 не может превышать разрядности шины 3 данных.При необходимости извлечения массива инФормации под определенным именем процессор 1 последовательно читает слова иэ блока 11, причем поле имени поступает через шину 3 данных51 О в процессор 1 для анализа, а полеадреса записывается по сигналу "Чтение" в регистр 5 и в счетчик 9. Код,поступивший с выходов регистра 5 навходы дешифратора 8, активизирует одиниз его выходов. Сигнал с выхода дешифратора 8 включает один из ключей 6группы и питание от блока 7 питанияподается на соответствующий блок 12.Если анализируемое имя массиване совпадает с требуемым,...

Номер патента: 1553984

Опубликовано: 30.03.1990

Авторы: Дрель, Мугинштейн, Шварц

МПК: G06F 11/26, G06F 15/00

Метки: микропрограммный, процессор

...42 сдвига с выхода блока 7 и их хранение до следующего приема. С момента приема запросана выходе блока 15 приоритета находится зашифрованный код запроса. Подуправлением сигнала с выхода элемента И 43 блок 15 приоритета выдает навыход сигнал, определяющий момент.начала обработки запроса.Микропрограмма выполнения любойкоманды предполагает в последней ми: микрокоманце анализ запросов, и вслучае их,"наличия производится ветвление микропрограммы по коду зап" роса с выхода блока приоритета с переходом в начало микропрограммы обработки соответствующего запроса, приэтом следующая команда невыполняется, а ее адрес хранится в одном из регистров операционного блока 1Поокончании обработки запроса ввода(вывода) или группы запросов производится...

Номер патента: 1553985

Опубликовано: 30.03.1990

Автор: Заворохин

МПК: G06F 17/15

Метки: коррелятор

...этойячейки переписывается в соответствующий регистр б и поступает на входсоответствующего сумматора 4, на вто,30(выхода блока 1 задержки через блок 8инверсии знака подается с соответствующей задержкой второй иэ анализируемых сигналов Х, . Поскольку блоки8 и 10 управляются одним сигналом З 5(знаком У;) они не изменяют знака.проиЗведения Х;У;.Получаемая на выходе сумматора 4сумма записывается в указанную вышеячейку соответствующего блока 5. Врезультате в ячейке с номером и накапливается сумма Е(1) тех значенийХ;с соответствующим знаком, для которых (1.". )=и, Следовательно,45; Х;, ;:- ,Г и ЕЬ), (1)1и=Огде М щах Т; Учитывая, цто фактическое значение У; пропорционально велицине (У - У+ 1) х У; + - для более тоц"14 1ной оценки...

Номер патента: 1553986

Опубликовано: 30.03.1990

Авторы: Гуськов, Титов

МПК: G06F 17/15

Метки: коррелятор, сигналов, телевизионных, цифровой

...А и В устройства (хранится в регистре 11), а также определяют ее положение в соответствующем счетчике 8 (хранится в регистре 15), По переполнению сцетчика 16 через элемент ИЛИ 9 сбрасывается счетчик 8.По окончании импульсов Е к процессы продолжаются аналогицно, при этом коммутатор 22 замыкает регистры 2 и 3 сдвига в кольцо, в котором цирк,:лирует базовая последовательность инФормационных импульсов, а на вход А подаются остальные последовательности информационных импульсов от Формирователя сигналов изображения.В конце цикла измерения в регистрах 11 и 15 содержится измерительная информация экстремального значения ФВК и ее положения в строчном периоде сПо приходе следующего импульса К,.цикл измерения повторяется.Формула изобретенияЦифровой...

Номер патента: 1555704

Опубликовано: 07.04.1990

Авторы: Баранов, Краснов, Уваров

МПК: G06F 11/26

Метки: блоков, тестер, цифровых

...вывод,а на вывод, на который подавался "О",подается высокоимпедансное состояниеи т.д, При каждом новом положении"О" на выводах ИС блоком 9 компараторов производится контроль искажения уровней подаваемых напряжений,Для этого информация с выходов блока9 через блок 3 по сигналам Р 4 считывается в УТР, При обнаружении замыканий номера выводов фиксируются, За 1 11тем 1 передвигается на следующийвывод и процесс повторяется до окончания контроля замыканий всех выводов.щая информация подается на один вход,Если среди замкнутых выводов есть выход, то высокоимпедансное состояниеподается на все выводы, а тестирующаяинформация на входы ИС поступает сзамкнутого с ними выхода,Далее производится коммутация выводов ИС 11, встроенной в цифровойблок, с...

Номер патента: 1555705

Опубликовано: 07.04.1990

Авторы: Кузуб, Сперанский, Тимонькин, Улитенко, Харченко

МПК: G06F 11/26

Метки: воздействий, тестовых, формирования

...6 предназначен для формиронания на своих выходах 25. и 25,2 двух последовательностей сдвинутых друг относительно друга тактовых импульсов. Генератор 5 случайных кодов является стаг;артным узлом вычислитель ной техники, Он может быть выполнен, например, на сдниговом регистре с элементом суммы по модулю два в обратной связи, что позволяет формировать псевдослучайную последовательность кодовЭлемент И 7 предназначен для формирования сигнала установки в нулевое состояние триггеров 9 и 14,1-14.М блоков 1, 2,1-2,И, а также сигнала записи н регистр 3 по завершении Формирования последнего (Б-го) слова,Блок 2,х ( б 1,И) предназначен для Формирования кода 1-го слова тестового набора (команды), регистр 13,1 - для хранения кода х-го...

Номер патента: 1555824

Опубликовано: 07.04.1990

Авторы: Грицик, Паленичка, Пахолюк

МПК: G06F 17/17, H03H 17/04

Метки: фильтр, цифровой

...очередного элемента входного иэображения в первый разряд регистрации. В каждом такте работы устройства в соответствующих 25 разрядах блока 1 сдвиговых регистров формируется окрестность текущего элемента иэображения (окно) размерами 5 к 5, Локальные средние значения Й и локальные дисперсии Й вычис5 155582 ляются таблично с помощью и ПЗУ 2Входы 1-го ПЗУ 2 соединены с выходами тех разрядов блока 1 регистров сдвига в которых хранят 95 ся элементы изображения К-й локальной области, а также с выходом регистра коэффициента, который определяет значение весового коэффициента Ы . Например, и разрядов адресного входа первого ПЗУ 2 соединены с выходами и центральных разрядов блока 1 регистров сдвига иэ окна размерами 5 х 5,а (а+1)-й и (и+2)-й...

Номер патента: 1555826

Опубликовано: 07.04.1990

Авторы: Каневский, Клименко, Логинова

МПК: G06F 17/17, H03H 17/06

Метки: фильтр, цифровой

...на шестом выходе 23 блока 17),Во втором такте сумма У, х Ь+ Р принимается во второй регистр .12, На выходе умножителя 8по-прежнему, остается гроизведение х ч Ь , которое через дополнительный коммутатор 9 поступает на второй вход сумматора 11 и вновь суммируется с нулем, Полученная сумма У ч х ч Ь+ 4 " У "ч, поступает на вход блока 4 и записывается но адресу, находящемуся в адресном регистре 3, По этому адресу хранится накапливающийся промежуточный результат У" , для вычисления выходного отсчета УВ третьем такте на выходе умножи-, теля 8 появляется произведение х ч Ь., а во входные регистры принимаются соответственно значения х ч 4 и Ь . Полученное произведение поступает на второй вход сумматора 11 где сумми(руется с результатом У ч =...

Номер патента: 1557559

Опубликовано: 15.04.1990

Авторы: Дворянкина, Симонян, Ситков

МПК: G06F 3/00

Метки: ввода, информации

...и разрешая их работу по тактовомувходу С,По информационному входу устройства от источника информации на тактовый вход С первого триггера 1 поетупают импульсные сигналы. При поступлении на тактовый вход С п рвоготриггера 1 переднего фронт импульс1557559 Формула изобретения Составитель А,Видяки,Товтин Техред Л,Олийнык рректор Н,Ревск Редакт Заказ 718 Тираж 569 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5оизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 10 ного сигнала, триггер 1 устанавливается в состояние "1", так как информационный вход Д первого триггера 1 подключен к линии " 1", С выхода первого триггера 1 сигнал 1 поступает11 15...

Номер патента: 1557560

Опубликовано: 15.04.1990

Автор: Власов

МПК: G06F 3/023

Метки: ввода, информации, клавиатура

...углубления в панели 2, Засчет прогиба (деформации) тяг 6 их 40подвижные концы, связанные с упругимиэлементами 7, перемещаются с прикрепленными к ним выходными концами световодов 10 такИм образом, что торцысветоводов смещаются относительно фотоприемников 5 строки и столбца, напересечении которых нажата клавиша1, и оптические лучи от источника излучения 4 не попадают на указанныеФотоприемники 5. С выхода переключателей 3, соответствующих данной строке и столбцу, снимается выходной сигнал.При отпускании клавиши устройствовозвращается в исходное состояние,Через определенный период работы55оператор перемещает рамки 8 и 9 относительно клавиш 1, что приводит к то"му, что в местах перегиба перемещаются те части тяг 6, которые раньше не...

Номер патента: 1557561

Опубликовано: 15.04.1990

Авторы: Костров, Луканов, Низовой

МПК: G06F 7/50

Метки: накапливающий, сумматор

...Когда код двоичного числа счетчика 3 станет равным коду двоичного числа предварительндй записи,поступающего на блок элементов сравнения 5, тогда с выхода (А=В) блокаэлементов сравнения 5 снимается сигнал "1". Этот сигнал инвертируется. элементом НЕ 6 и поступает на входтриггера 7.Триггер 7 переключается, Прохождение тактовых импульсов через элементИ 8 на счетчик 3 прекращается, таккак с переключением триггера 7 с еговыхода на первый вход элемента И 8поступает напряжение "О",Так перед началом суммированияосуществляется запись счетчик 3 кодазаданного двоичного числа.Далее на вход сумматора 1 поступает код двоичного числа, который складывается с содержимым счетчика 3.Полученная сумма записывается врегистр памяти 2 в момент спада...

Номер патента: 1557562

Опубликовано: 15.04.1990

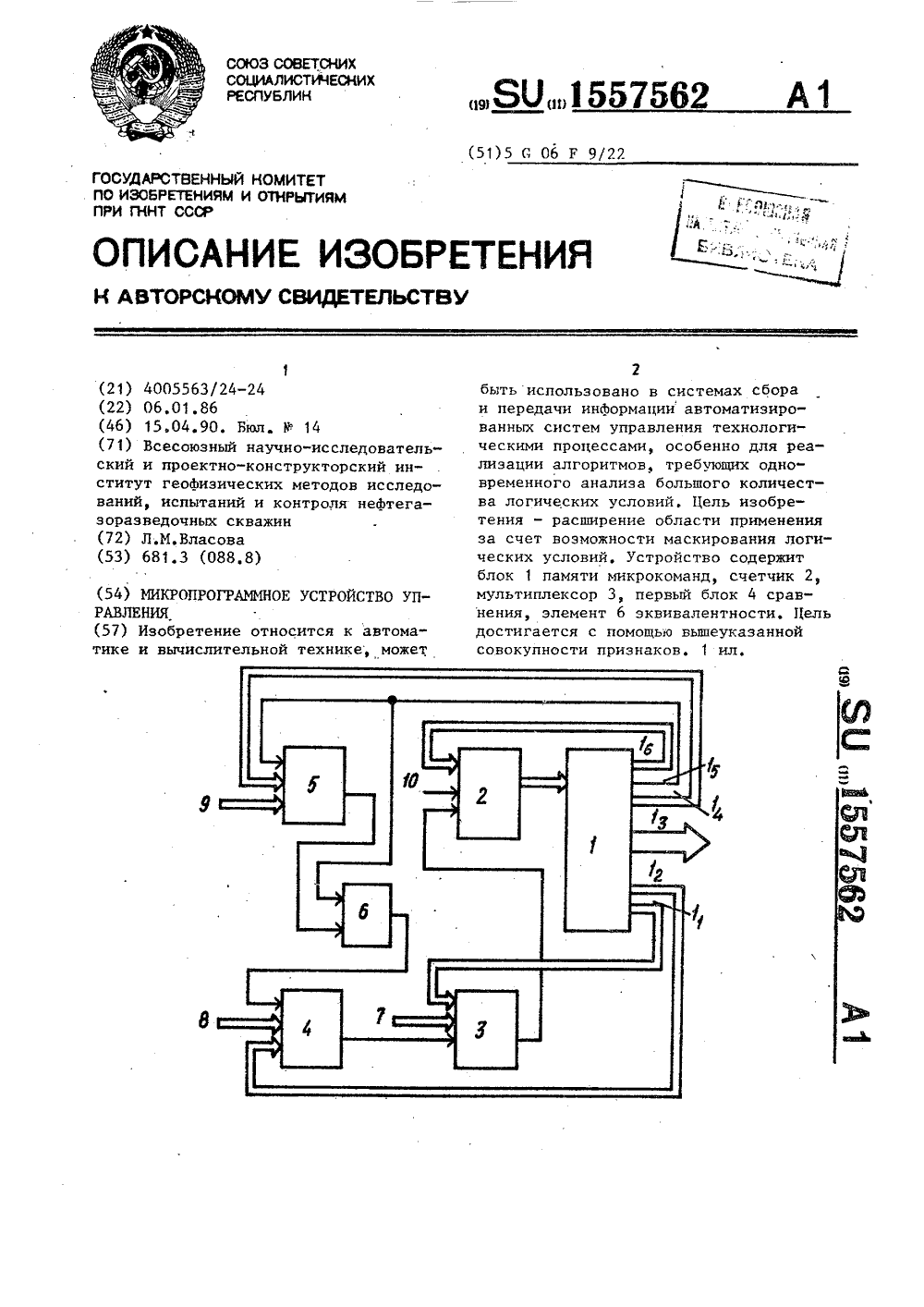

Автор: Власова

МПК: G06F 9/22

Метки: микропрограммное

...1 памяти55микрокоманд. При совйадении кода свхода 9 и кода с выхода 1 блока 1 памяти микрокоманд на выходе блока 5 сравнения появляется "1". На входах элемента 6 эквивалентности появляется"1" с выхода блока 5 сравнения и " 1"с выхода 1 блока 1 памяти микрокоманд, Так как происходит совпадениекодов на входе элемента 6 эквивалентности, на выходе его появляется также"1", которая разрешает работу блока4 сравнения. При совпадении кодов свхода 8 логических условий устройства и с выхода 1 блока 1 памяти микрокоманд на выходе блока 4 сравненияпоявляется " 1" (присутствие сигнала),которая поступает на второй информационный вход мультиплексора 3, который о коду с поля 11 блока 1 памятимикрокоманд выбирает логическое условие, При несовпадении...

Номер патента: 1557563

Опубликовано: 15.04.1990

Авторы: Беспалов, Кречетов, Меренков, Свинухов

МПК: G06F 9/22

Метки: анализа, микрокоманды

...управляют выдачей и-р разрядов поля служебных символов на информационныевходы блока 6, Прямой выход элементаИЛИ-НЕ 3, соединенный с элементамиИ 4, на вторые входы которых заведенывыходы дешифратора 2, вырабатываетсигнал, запрещающий выдачу управляющих сигналов, вырабатываемых дешифратором 2 и выдается на управляющиевходы блока 6, В случае, если на регистре 1 в машинном слое, содержащемлюбой тип информации, появляется единица хотя бы в одном из р старшихразрядов поля служебных символов, тов данном случае сигнал с инверсноговыхода элемента ИЛИ-НЕ 3, поступаяиа элемента И 5, запрещает прием и-рмладших разрядов служебных символовна информационные входы блока 6, сигнал с прямого входа элемента ИЛИ-НЕ 3,поступая на входы элементов И 4,...

Номер патента: 1557564

Опубликовано: 15.04.1990

Авторы: Бабанин, Колесниченко, Рохманов, Чечин

МПК: G06F 13/30, G06F 9/50

Метки: приоритета

...на информационном выходе 12,соответствующем абоненту с наименьшимпорядковым номером из числа выставивших запросы, на остальных выходах прохождение сигнала запроса с выходарегистра 1 через блок 9 и элемент ИЛИ-НЕ 8 будет запрещено сигналом "1",распространяющимся с наиболее приоритетного выхода 12 по цепочке элементов ИЛИ 4,Если в процессе обслуживания запроса, например, второго абонентапоступит запрос первого (т.е. болееприоритетного) абонента, то он прерывает обслуживание запроса второгоабонента, и на первом выходе 12 устройства появляется "1", а на втором -О , Запрос должен присутствовать навходе 1 0 до окончания обслуживания ,после чего снимается путем подачисигнала " 0" на соответствующий запросный вход 1 О , При этом...
