G06F 3/05 — ввод цифровых данных с использованием выборки аналоговых величин в регулярные интервалы времени

Номер патента: 260978

Опубликовано: 01.01.1970

Авторы: Клевалин, Петраков, Харитонов

МПК: G06F 3/05, G06J 3/00, H03M 1/32 ...

Метки: искровой, камеры, координат, преобразобатель, треков

...высокои энергии до 0,5 лтксв 11.На фиг. 1 приведена блок-".хема устройства,25 которое содержит передающую вттдиконнутокамеру 1, блок 2 чсиленття и обработки видеоинформацитт; запоминающий блок 3, синхрогенератор 4, блок 5 регулируемой задержкисчитывания, формирователь 6 гасящих им 30 пульсов нидикона, счетчик 7 кадров считываА, В, Петраков, В, П, Горохов, В, А, Клевалин и В, М, Харитонния координат, генератор 8 импульсов стирания остаточного изображения, блок 9 стирания остаточного изображения, схему совпадения 10 искровой камеры и кодирующий блок П.На фиг. 2 показаны временные диаграммы работы устройства и приняты следующие обо. значения: 12 - кадровые синхроимпульсы, И - сигналы событие от схемы совпадения искровой камеры, 14 -...

Номер патента: 278211

Опубликовано: 01.01.1970

Авторы: Варлинский, Ленинградский, Смолов

МПК: G06F 3/05

Метки: конденсатором, накопительным

...предельно возможной для транзисторных схем скоростью.20 Схема диодно-транзисторного устройствадля управления накопительным конденсатором показана на чертеже,Устройство состоит из мостового диодногоключа, выполненного на диодах 1 - 4, и уп равляющего триггера на двух переключателях тока с транзисторами разного типа проводимости 5 - 10. Резисторы 11, 12 и источники напряжений смещения Е и Е определяют величины токов смещения, протекающих через 30 диодный мост в открытом состоянии. Перемен278211 10 по коэффициенту передачи на равенство токов смещения устраняется путем включения в эмиттерпую цепь одного из генераторов тока переменного сопротивления 11,Наличие пусковых транзисторов 6 и 9 обеспечивает независимость точности работы диод- ного...

Номер патента: 321839

Опубликовано: 01.01.1971

Авторы: Богатырев, Изыскательного, Мухамедов, Научно, Уральское

МПК: G06F 3/05, G08C 19/16

Метки: сопряжения

...блока информации произвольна иопределяется количеством знаков между двумя соседними комбинациями служебных знаков возврат каретки - перевод строки.30 Эта комбинация используется в устройстведля формирования команды контроль блока информации, по которой блок управления 10 в пункте передачи останавливает трансмиттер (не показан), включает через схему сборки 6 старт-стопный распределитель 7 для преобразования в последовательный код параллельного контрольного кода, являющегося инверсным кодом суммы, полученной в сумматоре 9 при суммировании передаваемых кодовых комбинаций как двоичных чисел. Передача контрольного кода осуществляется передатчиком 15, включенным через блок согласования 4 в канал связи.В пункте приема контрольный код...

Номер патента: 298933

Опубликовано: 01.01.1971

Авторы: Аршакуни, Лебедев

МПК: G06F 3/05

Метки: датчик, кодовый, положения

...сое на электриче осъемннком 2 терпя 3, нахоными колеса- Каждое разлинено с разположения, содержашнй дные токосъемники, отлпс целью повышения нановлены приволная токоя, жестко связанная со Коловый датчиквходной вал н разрячаюн 1 ийсл тем, что,дежности, в нем устпроводящая шестер В настоящее время известнычики положения, содержащие вхразрядные токосъемники.Недостатком таких датчиковнизкая надежность.Целью изобретения являетсяуказанного недостатка, что достиновкой приводной токопроводяшжестко связанной с входным валных колес с чередующимися учапроводяцтих и токонепроволяшихрядные колеса соединены между сством пружин и находятся в заприводной токопроводяшей шест устрангаетсяей шестом, и расткамизубьев.обой поцеплениерин ей. Прн повороте...

Номер патента: 314202

Опубликовано: 01.01.1971

Авторы: Ленинградское, Пономарева

МПК: G06F 3/05, H03M 11/00, H04M 7/12 ...

Метки: выбора, информациио, кодах, распределения

...электронные схемы сов падения, Входы этих т схем совпадения через подвижные контакты механического запоминающего узла подключены к вертикалям, передающим информацию о коде, а выходы т схем совпадения - к горизонталям, соедигцеццымц с блоком фиксации кодов, принимающим сигнал о поступлешги определенных кодов.На чертеже изображена схема устройства, Устройстгво содержит т схем 1, 2 т совпадениявходы которых подключены к гг вертикалям 3, 4 ц, передающим иифорхтацию о кодах, а выходы - к р горизонталям 5, 6 р, ведущим к блоку фиксации. Подключеггие схем осуществляется с,помощью контактов, обозначенных 7, 8г. Схемы совпадения состоят из дггодов 9, 10 /.Информация о кодах подается ца устройство в виде потенциалов по вертикали ,3, 4 и...

Номер патента: 318024

Опубликовано: 01.01.1971

Автор: Коньков

МПК: G06F 3/05

Метки: коммутирующее

...коммутатор с адресными шинами Х, У, 2 аналого-дискрет ный преобразователь .т, фазо-дискретный пре 15 образователь 4, узел считывания б; схемИЛИ б, схему И 7, ключи 8, 9, схему 1 формирования импульса конца преобразова ния, выход 11 коммутатора для аналоговы.датчиков, выход 12 коммутатора для фазовы.датчикс,в.Коммутатор 1 с адресными шинами Х, У,пр едставляет собой двухадр есное коммути рующее устройство. Выходы коммутатора со единены с входами аналого-дискретного и фа 25 зо-дискретного преобразователей 3, 4, выходпреобразователей - с узлом считывания а выходные сигналы которого подаются в вы числительную часть машины.Для коммутации опорных сигналов на входфазо-дискретного преобразователя 4 исполь318024 Предмет изобретения...

Номер патента: 318962

Опубликовано: 01.01.1971

Авторы: Биь, Всг, Ленинградский, Смолов

МПК: G06F 3/05, G06G 7/26, H03M 1/58 ...

Метки: кодирующий, функциональный

...обеспечивает расчетные величины У и У"д. 3которого соединена с положительной шиной источника опорного напряжения, отрицательная шина последнего подключена к другой клемме перек;почателя и ко второй клемме третьей управляемой цифровой проводимости; выход блока подбора цифрового кода соединен с управляющими входами ключей третьей управляемой цифровой проводимости и через дешифратор с управляющими входами ключей первой и второй управляемых цифровых проводимостей.На чертеже представлено предлагаемое устройство, содержащее управляемые цифровые проводимости Уд (1), У"к (2) и У, , блок 4 подбора цифрового кода, дешифратор, вырабатывающий номер участка кусочно-линейной аппроксимации заданной функции (б) и переключатель б, который позволяет...

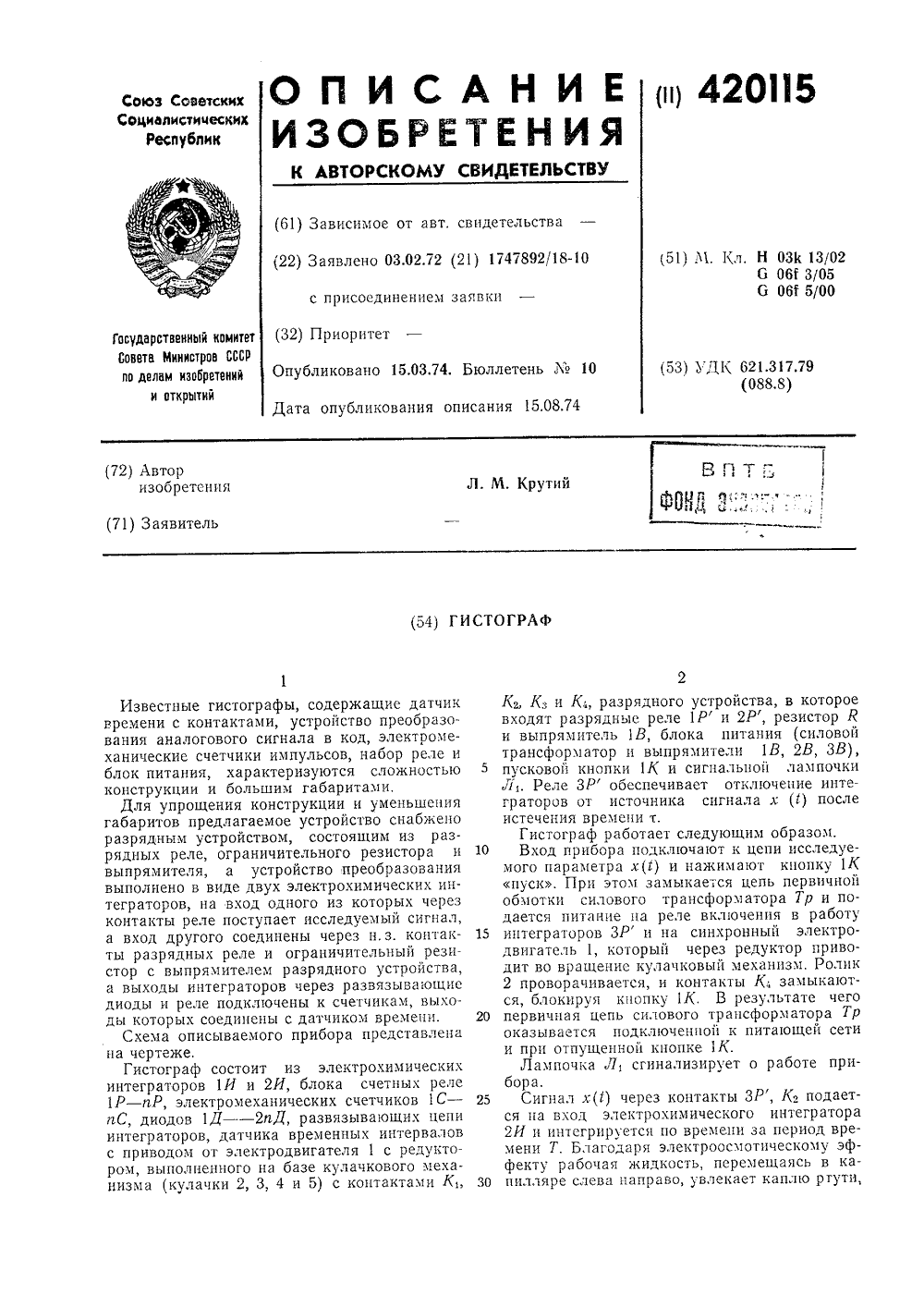

Номер патента: 420115

Опубликовано: 15.03.1974

Автор: Крутий

МПК: G06F 3/05, H03M 1/52

Метки: гистограф

...ЗВ на соответствующее реле пР, которое, срабатывая, подключает своими нормально открытыми контактами пР соответствующий электромеханический счетчик пС и обесточивает предыдущее реле (п - 1) Р. Последнее необходимо для предотвращения одновременной работы двух реле, потому что длина капли ртути несколько больше расстояния между проволочными электродами, По истечении заданного интервала времени Т кулачок ролика 3 набегает на контакты Кь которые, замыкаясь, подключают к выпрямителю ЗВ через контакты сработавшего реле пР счетчик пС, регистрирующий интегральное значение сигнала х(1) за период времени Т, С некоторой задержкой, необходимой для четкого срабатывания электромеханического счетчика, перебрасываются контакты К, так как их...

Номер патента: 424136

Опубликовано: 15.04.1974

Авторы: Газин, Пескова

МПК: G06F 3/05

Метки: ввода, информации

...работает следующим образом.На входы каждого амплитудного компаратора 1 - 3 подаются напряжения Ус датчиков и ступенчато-пилообразное напряжениеснимается с рсзистпвной матрицы 18.Резисторы разрядов матрицы подключаются к источнику эталонного напряжения У, спомощью ключей 17, управляемых двоичным30 счетчиком 16, на вход которого через вентиль424136 Ф Ъд Ьто:оа Составитель И. Фроловаанкина Техред Е. Борисова Корректор А. Дзесова ктор Изд. М 1491 Тираж 624осударственного комитета Совета Минис по делам изобретений и открытии Москва, %-35, Раушская наб., д. 4,5 аказ 231115Ц 1.1 ИИП ПодписноеСССР Типография, пр. С ва 15 тактовых импульсов подаются тактовые импульсы от генератора синхроимпульсов 13, В момент равенства по амплитуде...

Номер патента: 427334

Опубликовано: 05.05.1974

Авторы: Бухман, Кабо, Московский, Моцкин, Федоров

МПК: G06F 3/05

Метки: граничныхусловий, задания, периодизациейрешения, специализированныхцифро-аналоговых, эвм

...может быть использовано в специализированных цифро-аналэвых ЭВМ для,приближенного решения дифференциальных уравнений,в частных производных эллиптического и,параболического типа,Известны успройспва,для задания граничных условий в специализированных цифроаналоговых ЭВМ с периодизацией решения, содержащие генератор импульсов и блок памяти, вход которого соединен с выходом блока управления.Однако такие устройства имеют малый диапазон изменения времени решения (10, 20, 50, 100, 200 м/сек) и ограниченный набор функций вводимых,граничяых условий.Предложенное устройство отличается тем, что оно содержит управляемый делитель часпоты, вход которого подключен к выходу генератора импульсов, а выход соединен со входом блока...

Номер патента: 439799

Опубликовано: 15.08.1974

Авторы: Бобылев, Журавлев, Крыжка, Степанов

МПК: G06F 3/05

Метки: ввода, информации

...сема предлагаемого уст 5 ройства изображена на чертеже.Устройство содержит блок воспроизведения 1, триггер 2, блок формирования потенциала 3, счетчик времени, блок управления 5,блок пуска 6, накапливающий счетчик 7 иО блок задержки 8.Устройство работает следующим образом,Первый импульс фиксированной частотыс блока воспроизведения 1 подготавливаеттриггер 2 для пропускания последующих им 5 пульсов на счетчик 4 и запускает блок управления 5, который разрешает импульсам с частотой сигнала поступать на накапливающийсчетчик 7.Через заданное количество периодов 0 счетчик 7 выдает команду, по которой накладывается запрет на триггер 2 и блок управления5, и импульсыф и ,. не проходят на счетчики 4 и 7, соответственно....

Номер патента: 450157

Опубликовано: 15.11.1974

Авторы: Воителев, Жигунов

МПК: G06F 3/05

Метки: аналоговой, ввода, информации, многоканальная

...что указывает на наличие единичного состояния еще одной или нескольких схем сравнения 6, то блок управления 8 вырабатывает очередной сигнал для выдачи информации во внешнее устройство. Такой процесс продолжается до тех пор, пока присутствует единичный сигнал на выходе элемента ИЛИ 7,зо 35 40 45 50 55 60 65 4Когда сигнал на выходе элемента ИЛИ 7 становится нулевым, т. е. принудительно с помощью соответствующего триггера 13 устанавливается в нулевое состояние последняя из схем сравнения 6, сработавших в данном такте преобразования, блок управления 8 разрешает дальнейшее поступление импульсов на вход счетчика 10.Единичное состояние любого из триггеров 13 сохраняется до конца цикла преобразования, что обеспечивает запоминание в конце...

Номер патента: 455336

Опубликовано: 30.12.1974

Авторы: Белинскас, Блознялис

МПК: G06F 3/05

Метки: ввода, информации

...сигнал, приводящий к срабатыванию контактов 2 и 4, Контакты контактных полей коммутатора 7 могут находиться в любом полокеши.Пусть второй контролируемый объект перешел в нерабочее состояние, т. е. контакты б перешли в полокение Б. Тогда напряжение От источника питания через контакты б, 2 попадает в собирательиу 1 о схему 9, а через пеев в формирователь 13; формирователь выдает сигнал, переключающий контакты 5 в другое положение, и напряжение источника питания попадает на подвижной контакт контактного поля 7 - 2. Сигнал из формирователя 18 поступает также на вход управления коммутатором, и подвижной контакт контактного иол 5 коммутатора начинает последовательное двикение, опрашивая схемы фиксации. Когда контакты контактного...

Номер патента: 481896

Опубликовано: 25.08.1975

Авторы: Белоусов, Гальперин, Гиршов, Демеденков, Кувалдин, Михеев, Носов, Селиванов, Ходор, Юнев

МПК: G06F 3/05

Метки: астрономического, ввода, времени, вычислительную, машину, цифровую

...в цифровую вычислительную машину(БВМ) работает следующим обрезом. Среди адресов оперативной памяти цифровойвычислительной машины (на чертеже не показана) выделяется ряд адресов, каждомуиз которых ставится в соответствие одиниз счетчиков масштабных временных импусов (на чертеже не показаны) блока 3 счетчиков масштабных временных импульсов,содержимое которых соответствует секундам, минутам, часам и т.д,. Если необходимо, то перед включением ЦВМ в работу содержимое блока 3 счетчиков масштабных временных импульсов с пульта 6 управления либо устанавливается в некотороеначальное состояние, либо обнуляется, Впроцессе работы ЦВМ на адресный ьход 9 Юустройства поступают коды исполнительныхадресов, которые анализируются блоком 5анализа адреса....

Номер патента: 526882

Опубликовано: 30.08.1976

Автор: Хлоповских

МПК: G06F 3/05

Метки: ввода, вычислительную, информации, машину, объекта, параметрах, электронную

...входом 36 счетчика 31 и через одновибратор 37 и формирователь 38 с входом 20 Запуск АЦП 6. Выход 14 Конец измерения АЦП 6 через формирователь 39, одновибратор 40, элементов И 41, управляемый триггером 34 цикла, и элемент ИЛИ 35 также подсоединен к счетному входу 36 счетчика 31. К счетчику 31 подключен дешифратор 42. Его выходы 15 соединены с ключами коммутатора 2 каналов. Кроме того, выход 17 подключен через буферный регистр 8 к разряду 18 приемного регистра ЭВМ 9, а выход 43 - к входу 44 усгановки триггера цикла в нуль.Работает устройство следующим образом, На вход 1 коммутатора 2 каналов поступают сипналы с датчиков параметров объекта. При подаче на вход 10 блока 11 управления сипхроимпульса с объекта, блок управления подключает...

Номер патента: 547762

Опубликовано: 25.02.1977

Авторы: Подольный, Ямный

МПК: G06F 3/05

Метки: ввода, информации

...в любой декаде счетчика 5, записывается в соответствующий триггер 7 переноса. После прохождения девятого импульсаот генератора 1 все счетные входы декадсчетчика 3 и первые счетные входы декадсчетчика 5 окажутся заблокированными посоответствующим входам управления, а десятым импульсом, поступающим из блока2 управления, снимается блокировка со вторых управляющих входов счетчика 5 и теиз триггеров 7, в которых была записанаединица переноса, сбрасываются в нуль. Приэтом в соответствующие декады счетчика 5 добавится единица по вторым счетным входам.Если единица переноса в какой-либо декаде возникает в результате добавления единицы из соответствующего триггера 7, в этом случае она проходит через соответствующий элемент ИЛИ 8 прямо на...

Номер патента: 616262

Опубликовано: 25.07.1978

Авторы: Карнаушенко, Кукушкин, Паевский

МПК: G06F 3/05

Метки: ввода, информации

...поступает на вход форми-рователя 2 тактовых импульсов, в котором она деличся в фП раз и на выходе формируются телеграфные импульсы положительной полярности, Каждый импульс поступает на вход триггера 3 и устанавливает его в состояние , а также на вход элемента 4 задержки. Первый выход блока 1 воспроизведения соединен также со входом блока 11 умножения несутцей частоты. В блоке 11 несущая частота умножается в К" раз и на выходе его формируется после дова вельность телеграфных импульсов .положительной полярности, которая поступает на первый вход элемента И 13. 1 оАналогично по второму выходу блока 1 воспроизведения на вход блока 12 умножения поступает информационная частота, котораяумножаетсятакжев "К" раз и с выхода блока 12...

Номер патента: 627473

Опубликовано: 05.10.1978

Авторы: Беклемищев, Журавлев, Лукин

МПК: G06F 3/05

Метки: ввода, информации

...Очередной импульсснимаетзапрет с блока управления 5 и запускает36блок 3 формирования потенциала, которыйвырабатывает разрешающий потенциална блок пуска 6. По первому импульсу ,следующему за импульсом , срабатываег33блок пуска 6 и одновремешо накладывается запрег на поступление очередных; импульсовна блок пуска.Импульс считывания О проходящий отЭВМ, производит считывание информациисо счетчика 7, которая поступает в ячей46ку оперативной памяти ЭВМ. Одновременно импульс считывания запускает блок,8задержки, который через определенное время задержки устанавливает счетчики 7, 9,10 в нулевое состояние. Длительность эа-4держки блока 8 должна обеспечивать сохранность кодов в счетчиках на время съема информации. В результате информайщо несущей...

Номер патента: 650081

Опубликовано: 28.02.1979

Авторы: Дубовик, Сентюрин

МПК: G06F 3/05, G06F 7/08

Метки: адаптивное, информации

...значениям производной информации,Сортировка осуществляется с помощью двух циклов, внутреннего и внешнего, вложенных один в другой.Вютренттий цикл состоит в выборе максимального значения производной информации - суммы разностей показаний некоторого датчика. По окончании очередного прохождения внутреннего цикла сортировки массива производной информации П в регистрах устройства находятся максимальное значение суммы разностей и номер датчика, которому соответствует эта сумма, Поэтому содержимое первых двух ячеек массива П заносится в те ячейки массива П, содержимое которых соответствуетмаксимальному зцачснцто суммы разностей и содержимое которых находится в регистрах устройства, После этого в первую ячейку массива П из массива Д...

Номер патента: 737942

Опубликовано: 30.05.1980

Авторы: Ефимова, Князева, Лиманец

МПК: G06F 3/05

Метки: ввода, информации

...в исходное состояние третий регистр 16. Распределитель 15 импульсов осуществляет управление выбором триггеров для записи и считывания инФормации третьего 4 регистра 16. В счетчик 11 Формировате ля строк с распределителя 15 импульсов поступают импульсы.После выдачи всех сигналов строк через элемент И 12 с распределителя р 15 импульсов поступает сигнал на установку счетчика 11 в, исходное состояние. На этом обработка адресной инФормации заканчивается, и устройство готово к числовой информации.Следующая строка, являющаяся числовой информацией старшего десятичного разряда числа, с выхода первого регистра 4 поступает на второй дешифратор 9, который .вырабатывает сигнал, поступающий на счетчик 11 и пятый де шифратор 13, который при...

Номер патента: 737943

Опубликовано: 30.05.1980

Авторы: Журавлев, Пантелеев, Сафронов, Токаревский, Филиппов

МПК: G06F 3/05

Метки: ввода, информации, эвм

...устройства. В ответ на укаэанные сигналы из ЭВМ 8 на вход блока7 памяти поступает код режима. По сигналу .Запись, поступающему с блока5 сопряжения, осуществляется записьинформации. После снятия сигналаГотовность ЭВМ блок сопряжениявырабатывает сигнал Измерение,поступающий на вход блока 3 управления, По этому сигналу блок.управления вырабатывает сигнал Переписьпамяти. Последний поступает на входблока 7 памяти и переписывает содержимое блока 7 в блок 3 управления. 1 зЗатем блок управления вырабатывает сигнал Подключение канала, по которому коммутатор 1 подключает ко входуаналого-цифрового преобразователя 2 со.ответствующий канал. Измерение производится по сигналу Запуск, поступающему с выхода блока 3 управленияна вход...

Номер патента: 739517

Опубликовано: 05.06.1980

Авторы: Беклемищев, Буев, Лукин, Припорин, Федоренко

МПК: G06F 3/05

Метки: ввода, информации

...периода между импульсами % и в, а импульсы с второго выхода продолжают поступать на вход второго1счетчика б, По первому(после им" пульса У ) импульсу т блок 35 управленйя выдает со второго выхода команду, по которой сумматор 9 выра атывает код разности дТ между кодом, находящимся в регистре 12, и кодом, находящимся во втором счетчи ке 6. С выхода сумматора 9 код разности поступает на первый вход дешифра-, тора 10, на второй и третий входы постуйают коды К и М,ьс первого и четвертого счетчиков 4 и 5. На выходе 25 дешифратора 10 в зависимости от ком 1 бинации на трех входах появляется то или иное значение условного кода.После появления условного кода на первом входеблока 11 пуска на второй его 30 вход с выхода второго элемента 18...

Номер патента: 798788

Опубликовано: 23.01.1981

Авторы: Маньков, Николаев

МПК: G06F 3/05

Метки: вводапоследовательности, сигналов, случайных

...разрешения на ввод заданного участка в процессе ввода от источника аналогового сигнала поступают синхроимпульсы, совпадающие по времени с начальными моментами аналогового сигнала. В случае отсутствия у источника внутреннего генератора синхроимпульсов используется внешний генератор с синхронизацией по начальному моменту аналогового сигнала. Устройство ввода разделяется на информационный и синхронизирующий каналы. В первом осуществляется предварительная обработка сигнала и преобразование его в цифровой вид, во втором происходит определение частоты следования синхроимпульсов и формирование сигнала разрешения заданной длительности в соответствии с определяемыми частотами. В состав информационного канала входят последовательно...

Номер патента: 885990

Опубликовано: 30.11.1981

Автор: Мамедов

МПК: G06F 3/05

Метки: временных, генерации, меток

...содержит генератор 1 им- Зо пульсов, делитель 2 частоты, первый ключ 3, первый блок 4 ключей, регистр 5 памяти, второй блок 6 ключей, счет-, чик 7 импульсов, первый и второй триггеры 8 и 9, элемент ИЛИ 10, пер вый, второй, третий, четвертый и установочные входы 11"15 устройства, первый и второй выходы 16 и 17 устройства и второй ключ 18.Устройство работает следующим об О разом. В исходном состоянии ключ 3 закрыт и импульсы с генератора 1 через ,делитель 2 в счетчик 7 не псступают, Запуск устройства осуцествляется последовательной подачей сигналов на входы 15,14 и 12, При этом код временного интервала пбступает через блок 4 ключей в регистр 5 и запоминается. Кроме того, сигнал со входа 14 через элемент ИЛИ 10 вызывает передачу кода с...

Номер патента: 962908

Опубликовано: 30.09.1982

Автор: Шорников

МПК: G06F 3/05

Метки: ввода, информации

...второй вход первого переключателя соединен с выходом аналого-цифрового преобразователя, выход - с входом дешифратора, вых рого является первьм, а вых ого переключателя - вторьм вых стройства.еже представлена схема стодержит первый коммутатор ана фровой преобразователь 2,962908 формула изобретения Составитель И. АлексеевТехред М.Коштура Корректор А Гриценко Редактор И. КовальчуЗаказ 7512/67 Т ВНИИП по 11303аж 731,Госуйарственногелам иэобретениМосква, Ж,Подписноеета СССРрытийя наб комит и отк аушска л. 4/5 Филиал ППП Патент, г.Ужгород, ул. Проектна электронно-клавишную вычислительнуюмашину (ЭККВМ) 3, первый переключатель 4, дешифратор 5, второйкоммутатор б, второй переключатель 7,узел 8 управления коммутаторами,данные И, И, И.....

Номер патента: 964625

Опубликовано: 07.10.1982

Авторы: Воителев, Жигунов

МПК: G06F 3/05

Метки: ввода, информации

..."единичное" состояние, очем свидетельствует наличие "единичного" сигнала на выходе элементаИ 15, то это говорит о том, что все входные аналоговые сигналы уже преоб-,разованы в двоичный код и их двоичные эквиваленты хранятся в соответствующих ячейках. памяти во внешнем устройстве.В этом случае блок 8 заканчивает цикл преобразования и вырабатывает сигнал, устанавливающий счетчики 10 и 14,. а также регистр 13 в исходное состояние. Выработка этого сигнала может быть осуществлена и перед началом очередного цикла преобразования. 5 96462но) и по двоичному коду адреса наадресных выходах 2 осуществляется запись кода результата преобразования,поступающего с выходов сцетчиков 10и 14 на выходы 3, 17 устройства. По 5окончании этой операции блок 8...

Номер патента: 966688

Опубликовано: 15.10.1982

Авторы: Маньков, Николаев

МПК: G06F 3/05

Метки: ввода, последовательности, сигналов, случайных

...автоматически разбивается на несколько интервалов обработки и обработка сигналов, попада-ющих в разные интервалы обработки, 15ведется параллельно. При этом каждыйпериод зондирующих посылок принимается за дискретный момент времени съемаинФормации и таким образом, в отли"чие от известного устройства на момент М-й зондирующей посылки оператор имеет результаты обработки сигналов поинтервалам обработки для , Устройство работает следующим обпоследовательности (К)-й зондирующей разом.посылки. Процесс ввода данных начинаетсяПоставленная цель достигается с приема первых двух зондирующихтем, что в известное устройство вве имйульсов, по которым происходитдены последовательно соединенные определение периода следования эонэлемент задержки,...

Номер патента: 1022145

Опубликовано: 07.06.1983

Авторы: Киладзе, Ставрианиди

МПК: G06F 3/05

Метки: ввода, информации

...надев- ра, а число разрядов второго регистра ности устройства. 30 триггеров равно И+ М.Укаэанная цепь достигается тем, что На чертеже представлена функциональв устройство дпя ввода информацииф со-, ная схема устройства. держащее элемент сравнения, первый вход Устройство содержит элемент 1 сравкоторого является информационным входом нения, цифро-аналоговый преобразователь устройства, второй вход псаключен к вы- З 5 2, первый регистр 3, распределитель 4 ходу цифро-аналогового преобразователя, . ямпуиьсов, генератор 5 импульсов, вто,а выход - к первому управпяацему вхо- , рой и третий регистры 6 и 7, первый и ду распределитеня импульсов второй уп- . второй сумматоры 8 и 9, элемент ИЛИ 10 рввпяющий вход которого является уп, элемент...

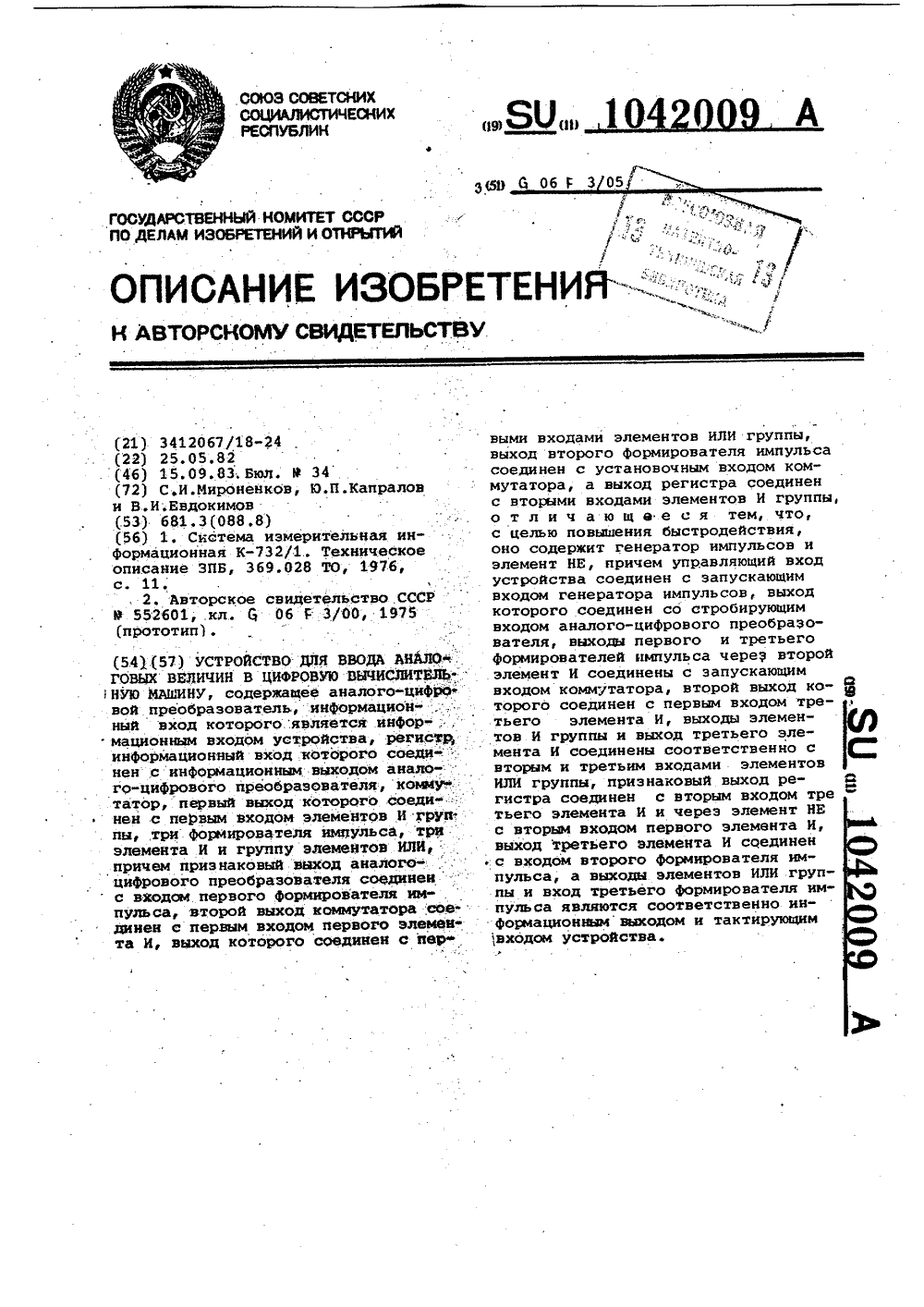

Номер патента: 1042009

Опубликовано: 15.09.1983

Авторы: Евдокимов, Капралов, Мироненков

МПК: G06F 3/05

Метки: аналоговых, ввода, величин, вычислительную, машину, цифровую

...признаковый выход аналого-цифрового преобразователя соединен с входом первого Формирователя импульса, второй выход коммутатора соеди-нен с первым входом первого элемента 60И, выход которого соединен с первымивходами элементов ИЛИ группы, выходвторого формирователя импульса соединен с установочным входом коммутатораа выход регистра соединен с вторыми 65 входами элементов И группы, введены генератор импульсов и элемент НЕ,причем управляющий вход устройствасоединен с запускающим входом генератора. импульсов, выход которого соединен со стробирующим входом аналогоцифрового преобразователя, выходы первого и третьего формирователей импульса через второй элемент И соединеныс запускающим входом коммутатора, второй выход которого соединен с...

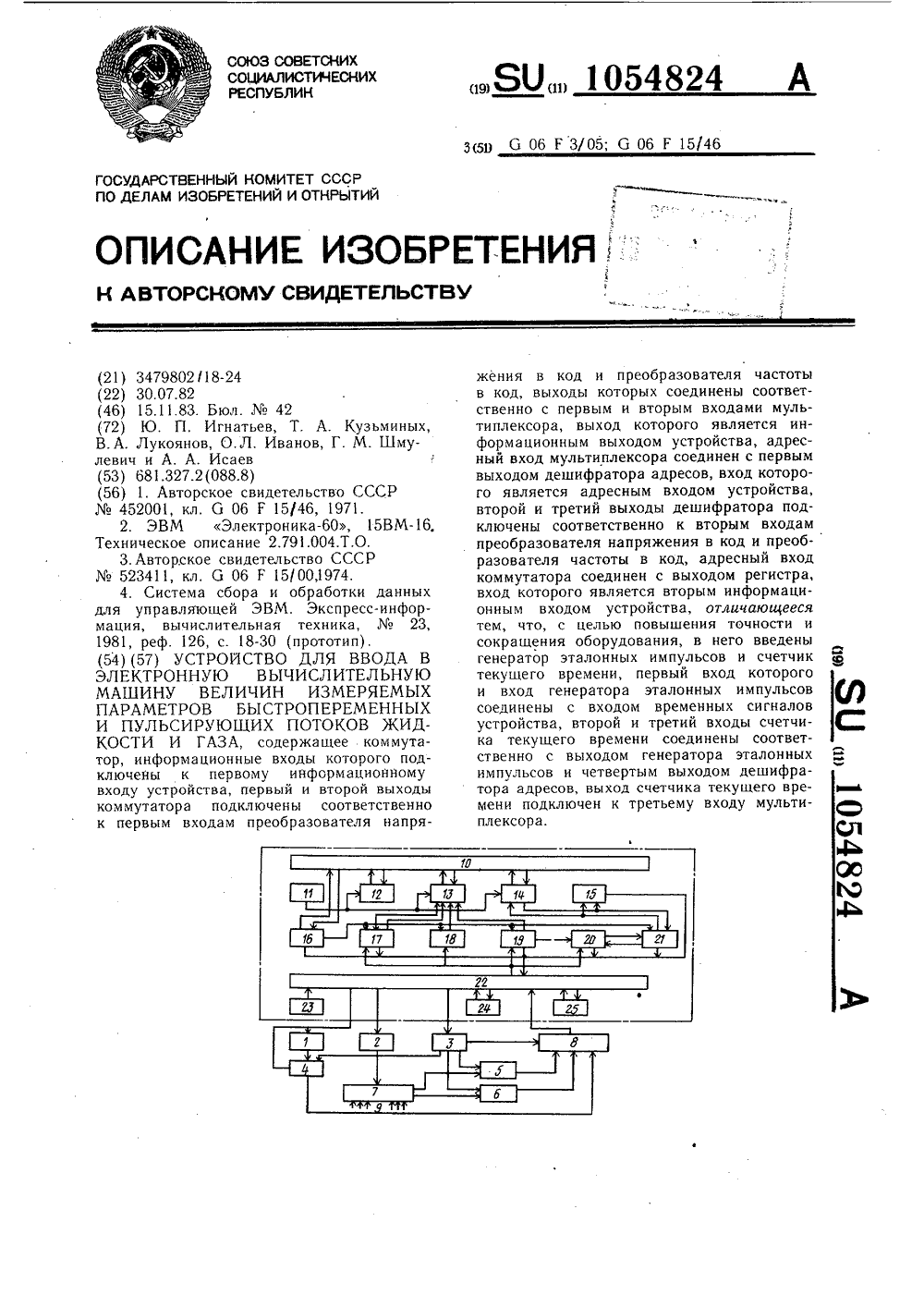

Номер патента: 1054824

Опубликовано: 15.11.1983

Авторы: Иванов, Игнатьев, Исаев, Кузьминых, Лукоянов, Шмулевич

МПК: G06F 3/05

Метки: быстропеременных, ввода, величин, вычислительную, газа, жидкости, измеряемых, машину, параметров, потоков, пульсирующих, электронную

...напряжения в код 5, преобразователь частоты в код 6 коммутатор 7, мультиплексор 8, информационные входы 9 устройства, канал микрокоманд 10, генератор тактирующих импульсов 11, блок памяти микрокоманд 12, блок управления30 13, арифметическо-логический блок 14, дешифратор внешнего .устройства 15, блок специальных управляющих сигналов 16., блок предоставления канала 17, блок управления прерыванием 18, блок управления каналом 19, блок резидентной памяти 20,35 приемопередатчики канала 21, блок сопря,жения канала 22, таймер 23, блок ввода- вывода 24,и блок памяти 25.Устройство включает также блоки питания, пульт управления и блоки отображе ния информации (не показаны).Основным функциональным блоком центрального процессора является...
