Номер патента: 1777225

Опубликовано: 23.11.1992

Авторы: Кафизов, Сергеев

МПК: H02P 1/42

Метки: асинхронным, двухфазным, электродвигателем

...блока,Сведения о двухфазном асинхронном электродвигателе приведены в кн, Чечета Ю, С. Электрические микромашины автоматических устройств. - М.: Госэнергоиздат, 1957, с, 15-19, рис. 1-3 и 1-5.В качестве примера генератора эталонной частоты может служить схема кварцевого генератора, приведенная в статье Кафизова В.И, Универсальный делитель частоты на интегральных схемах. - Судостроение, 1987, М 12, с, 23, 24, рис. 4,Примеры логических элементов НЕ, ИНЕ, К-триггера, О-триггера, сумматора и двоичного счетчика приведены в кн, Интегральные микросхемы: Справочник/Б,В.Тарабрин, Л,Ф.Лунин, Ю,Н.Смирнов и др.: Под ред, Б.В.Тарабрина - М.: Радио и связь, 1983, с, 58-102, микросхемы серии К 155, КМ 155,Пример индикатора единичного приведен в кн....

Номер патента: 1633386

Опубликовано: 07.03.1991

Автор: Кафизов

МПК: G06F 3/14

Метки: генератор, символов

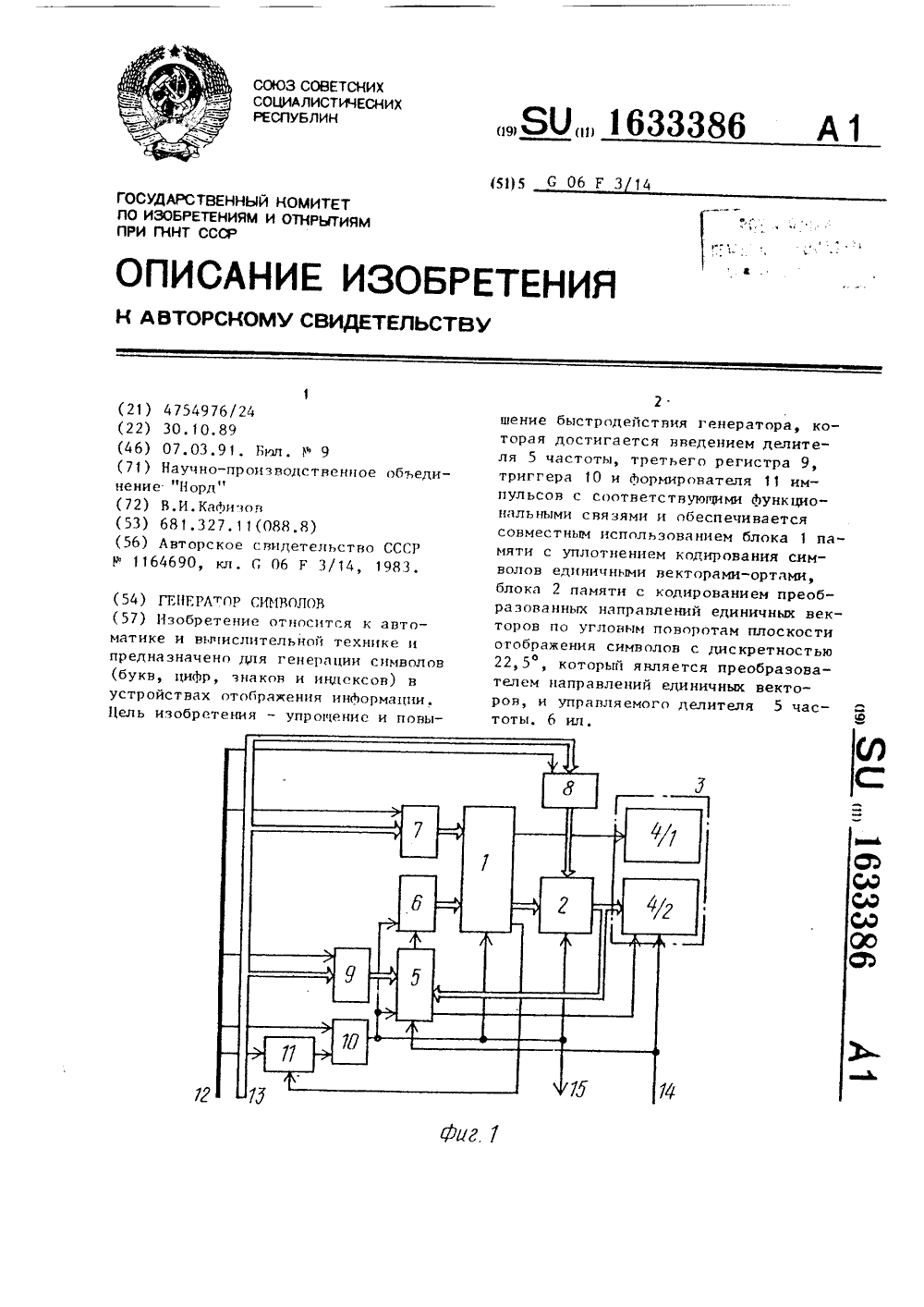

...дается15 четырехразрядным словом регистра 8 (Фиг,ба)квадрант; 2 квадрант; 3 квадрант; 4 квадрант; 22,54567,590112,5135157,5180 е202,5 ф2250247,5270292,5315337,5ОО 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 - 011100 1101 1110 1111 ОООО 1633386 6Работает генератор символов следующим образом (Лиг.1 и 51. При поступлении на вход сигнала "Сброс"формирователь 11 устанавливает генератор в исходное состояние. На выходе 15 присутствует сигнал "Готовность . Поэтому в начале работы делитель 5 частоты, счетчик 6 и триггер 10 находятся в нулевых состояниях. Сигналом "Разрешение 1" в регистр 7 записывается "Код символа",символом "Разрешение 2" в регистр 8записывается "Код угла" и сигналом"Разрешение 3" в регистр 9 записывается "Код...

Номер патента: 1599859

Опубликовано: 15.10.1990

Автор: Кафизов

МПК: G06F 11/22

Метки: блоков, однотипных

...установится код 110. В(ш)-м цикле сравнения импульсныйсигнал установит код 11 1. Наконец, по окончании (ш)-го цикласравнения триггер 21 приемного регистра соответствующей группы установится в единичное состояние. Этосостояние остается запомненным. Споявлением сигнала лог. "0" на 0-входах триггеров 15, 17 и 19 и импульсных сигналов опроса триггеры 15, 17,19 устанавливаются в исходные состояния,Блок 8 работает следующим образом.При появлении сигнала лог, "1"на входе разрешения регистра 22 вего разряды записывается двоичныйкод с выхода МС памяти. На элемен"те 23 осуществляется сравнение скодами, снимаемыми с выходов других(ш) МС памяти. Если коды равны,на выходах элементов 23 присутствует сигнал лог. ",0", на выходе элемента 24 -...

Номер патента: 1363416

Опубликовано: 30.12.1987

Автор: Кафизов

МПК: H02P 8/00

Метки: двигателем, двухрежимного, шаговым

...на шину 11 поступаетсигнал логической "1". Причем, триггер 2 находится в "нулевом" состоянии.Логические элементы 4, 5 и 6 закрыты, На выходе логического элемента7 - сигнал "1", и через логическийэлемент 8 импульсы поступают на тактовые входы регистра 1, управляя им.Сигналы первого двоичного кодирования регистра 1 свободно проходятчерез первые входы логических элементов 12 - 15 и поступают на входысоответствующих усилителей 16 - 19.Сигналы второго двоичного кодировайиярегистра 1 (сдвинутыр вправо на одиншаг) не проходят через вторые входылогических элементов 12 - 15, таккак на их третьи входы поступает сигнал запрета с "единичного" выходатриггера 2,При поступлении. на усилители 16 "19 сигналов "1" и "0" последние включают или отключают...

Номер патента: 1339886

Опубликовано: 23.09.1987

Автор: Кафизов

МПК: H03K 23/00

Метки: делитель, частоты

...нем начальный код.Элемент 5 совпадения закрывается,но не влияет на состояние триггера 3. С появлением И импульса элемент 4 совпадения открывается и перебрасывает триггер 3. В этот моментэлемент И-НЕ 6 закрывается. 11-й импульс генератора 2 проходит черезэлемент И-НЕ 7 и блокирует элемент 5совпадения, поддерживая его в закрытом состоянии до окончания действияимпульса, который проходит через элемент НЕ 9 на вход начальной установкисчетчика 1. Элемент 4 совпадения закрывается, а элемент 5 совпадения открывается, триггер 3 устанавливаетсяв первоначальное нулевое состояние,Далее цикл деления повторяется. Есликоэффициент деления равен нулю, тооткрываются оба элемента 4 и 5 совпадения, на прямом и инверсном выходах триггера 3 устанавливаются...

Номер патента: 1302428

Опубликовано: 07.04.1987

Автор: Кафизов

МПК: H03K 17/945

Метки: переключатель, сенсорный

...элементом И-НЕ 5, поступают на вход "Сброс" сдвигового регистра 6 и записывают в нем уровень напряжения логического "0", который, преобразуясь в уровень напряжения логической "1", посту - пает на соответствующие входы КБ-триггера 8. При этом импульсные сигналы генератора 9 не успевают записывать снова единичный код в сдвиговый регистр 6 далее его второго разряда, если частота сигналов генератора 9 меньше или равна частоте сенсорных сигналов наведенного переменного напряжения.Если в процессе включения участвует первая сенсорная площадка 1 + то сенсорный сигнал поступает на первый Б-вход КБ-триггера 8 и устанавливает его в состояние логической "1". На инверсном выходе КБ-триггера 8 появится уровень напряжения логического"0, который...

Номер патента: 1293744

Опубликовано: 28.02.1987

Автор: Кафизов

МПК: G06K 13/00

Метки: бумажного, детектор, носителя, отказов, перемещения

...сигнал на элемент 10. При нормальном перемещении носителя 17 информации в определенный момент времени изменится уровень сигнала на выходе усилителя 2 на противоположный, что обеспечит совпадение сигналов одного из входных элементов 2 И элемента 8, и на его выходе появится разрешающий сигнал (единичный уровень) для элемента 10, очередной импульс с выхода блока 3 переведет триггер 6 в противоположное состояние и пройдя через элемент 10, сбро 3744 2 л и ч а ю щ и й с я тем, что, с цельюповышения надежностй работы детектора, в него введеКЫ индикатор, дватриггера, элемент Й два элементаНЕ, элемент 2 ИИ-ИЛИ и элемент 2 И 2 И-ИЛИ-НЕ, выход которого соединенс первым входом первого триггера, 45первый и второй входы соединены со-.ответственно с...

Номер патента: 1190516

Опубликовано: 07.11.1985

Автор: Кафизов

МПК: H03K 17/945

Метки: многопозиционный, переключатель, сенсорный

...ячейки управления запуском с выхо.да генератора 8 поступают импульсы напряжения (фиг. 2 в). При этом на выходе ячейки7 управления запуском присуствует уровеньнапряжения логического О (фиг.2 г), а сЬ 5выхода К 5-триггера 3 на вход оптоэлектронного элемента 4 поступает уровень напряжения логического О (фиг.2 д). На выходеоптоэлектронного элемента 4 поддерживается также уровень напряжения логического 4 ОО (фиг.2 е). В яцейке 5 памяти присутствует напряжение логического О(фиг.2 ж) .При касании оператором сенсорной площадки 1 через вносимую им электроемкостьна входе усилителя 2 наводятся сигналы 45переменного напряжения. Эти сигналы усиливаются и формируются в прямоугольные импульсы усилителем 2 (фиг.2 а). Затем этисигналы инвертируется...

Номер патента: 780165

Опубликовано: 15.11.1980

Автор: Кафизов

МПК: H03K 3/28

Метки: генератор, импульсных, сигналов

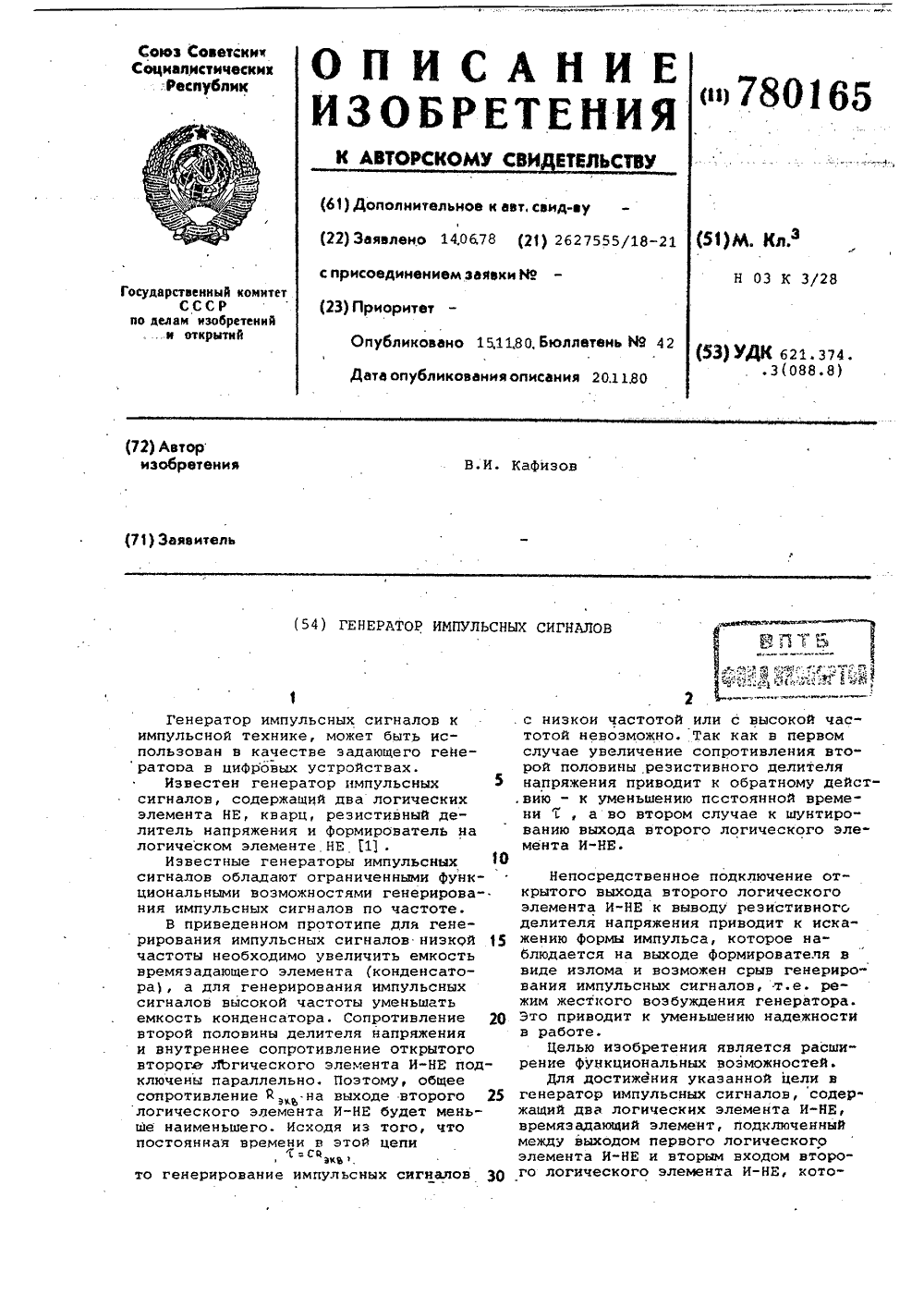

...(фнг. 2 г) .16Низкий уровень напряжения О с выхода логического элемента И-НЕ 2й(фиг. 26) запирает диод 5. На выходелогического элемента И-НЕ б возникает уровень сигнала Оа (фиг. 2 е), Современив схеме наступает режим 13 квазиравновесия, при котором конденсатор 3 заряжается. Ток заряда ,проходит по цепи: конденсатор 3, резистинный делитель напряжения 4, источник питания -Еп + Еп, выходное сопро- Я тивление Ч , закрытого логическогоэлемента И-НЕ 1 - сопротивление резистора 13, сопротинление открытоготранзистора 9 и сопротивление открытого диода 17, Постоянная времени ц цепи заряда:7:с(а+ч" )Ьых егде С - емкость конденсатора 3,В - сопротивление резистинногоделителя напряжения 4.Через выходное сопротивление Чоткрытого логического элемента...

Номер патента: 513509

Опубликовано: 05.05.1976

Автор: Кафизов

МПК: H03K 23/00

Метки: делитель, частоты

...открыт, а элемент совпадения 4 закрыт. В этом случае вен тиль Я находится в подготовленнок; состоянии. Первый счетный импульс проходичерез клемму 9, через вентиль 8 на первый вход счетного устройства 1 и изменяет записанный в нем начальный код. Элемент совпадения 5 закрывается, но не влияет на состояние триггера 2. При послед 5 лошем счете счетным устройством 1 импульсных513509 Составитель М. АудрингРедактор Б. Федотов ТехредН, Лндреичук Корректор Н, Бабурка Заказ 715 58 Тираж 1029 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Л(-35, Раушская набд. 4/5 филиал ППП "Патент". г. Ужгород, ул, Проектная, 4 сигналов вентиль 6 остается открытым, а вентиль 7 - зак ры ты м, После...

Номер патента: 476651

Опубликовано: 05.07.1975

Автор: Кафизов

МПК: H02P 8/20

Метки: двигателем, четырехфазным, шаговым

...направлении на шины б и 7 подаются соответственно сигналы разрешения и запрета, а на шину 5 - импульсы управления.Предположим, что в начальный момент усилители 8 - 11 находятся в состоянии, соответствуюшем двоичному коду 1100. Тогда с выхода схемы 3 на вход приема переноса разряда сдвигового регистра 2 подается нулевой сигнал О, а с выхода схемы 4 на вход приема переноса разряда сдвигового регистра 1 подается единичный сигнал 1. При появлении на шине 5 импульса происходит переброс разряда (2) и на входах усилителей 8 - 11 появляются сигналы 1001, а на входе приема переноса разряда (1) возникает сигнал О. Со вторым импульсом перебрасывается разряд (1) и появляются сигналы 0011, на входе приема переноса разряда (2) возникает сиг10 15 20...

Номер патента: 474091

Опубликовано: 15.06.1975

Автор: Кафизов

МПК: H02P 8/20

Метки: двигателем, шаговым

...ходов; 7 - первый, 8 - второй, 9 - третий и 10 - четвертый усилители. Первые выходы разрядов 1 и 2 соединены соответственно со входами усилителей 7 и 8, вторые выходы - соответственно со входами усилителей 9 и 10. Первый вход логического элемента 3 соединен с четвертым входом логического элемента 4 и с тактовой шиной 5 прямого хода, второй и третий входы соединены соответственно с первым и вторым выходами разряда 1, четвертый вход соединен с первым входом логического элемента 4 и с тактовой шиной б обратного хода. Второй и третий входы логического элемента 4 соединены соответственно с первым и вторым выходами разряда 2. Выход логического элемента 3 соединен с первым входом разряда 2, а выход логического элемента 4 - с первым...
