G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1508200

Опубликовано: 15.09.1989

Авторы: Бекасова, Гаганов, Крылов, Мочалов, Рузин, Русаков, Чистяков

МПК: G06F 1/04

Метки: вычислительных, машин, нескольких, синхронизации

...и поступает на выход каксигнал прерывания.Для синхронизации работы нескольких ЭВМ, предусмотрен делитель 8 частоты, выдающий импульсы синхронизации.Делитель 8 частоты формирует трисигнала синхронизации с периодами5, 10 и 20 мс. Выбор периода выдачи сигнала осуществляется при подготовке к работе в реальном масштабе времени.,15082 формула изобретения 1. Устройство для синхронизации нескольких вычислительных машин, содержащее генератор тактовых импульсов, блок управления, блок формирования прерываний, регистр, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможнос тей за счет обеспечения синхронной работы нескольких вычислительных машин в реальном масштабе времени, в устройство введены счетчик, делитель частоты, блок...

Номер патента: 1508201

Опубликовано: 15.09.1989

Авторы: Клименко, Пьявченко, Сироткин, Строцкий

МПК: G06F 1/04

Метки: вычислительной, распределенной, синхронизации, системы

...Последовательность формирования и появления сигналов на шинах блока 36 показана на фиг,9,Управление работой блока 36 осуществляется блоком 35 управления, Он является программируемым контролле 45 ром и позволяет по макрокоманде осуществлять разовый или циклический опрос аналоговых каналов при синхронизации процесса от микроЭВМ 2 локальной вычислительной сети 1. При синхронизации от блока 8 блок 35 может работать в многоцикловом режиме без дополнительного управления от хостмашины при каждом цикле опроса. Структура управляющего слова для блока 35. приведена на фиг.10, Старший бит уп 55 равляющего слова является признаком вида синхронизации - отмикроЭВМ 2 или от блока 8, следующий бит является признаком циклической работы устройства,...

Номер патента: 1508202

Опубликовано: 15.09.1989

Авторы: Абян, Каграманян, Тер-Мартиросян

МПК: G06F 3/02

Метки: ввода, информации, многоканальное

...и ограничительные элементы5, то в момент замыкания ключа 2 навторичной обмотке тех трансформаторов, первичная обмотка которых подклю 35чена к замкнутым контактам коммутационных элементов 3 (дискретных сигналов), имеет место напряжение низкогоуровня ("0"), а в трансформаторах, ккоторым подключены разомкнутые контакты, напряжение имеет высокий уровень ("1"). Напряжение низкого уровняобусловлено малым индуктивным сопротивлением вторичных обмоток в трансформаторах, первичные обмотки которых 45закорочены контактами коммутационных элементов 3, Указанная информация записывается в регистр 7,по сигналу формирователя 8 импульсов.Диоды служат для гашения обратногоимпульса вторичных обмоток трансфор 2 4маторов элементов 4...

Номер патента: 1508203

Опубликовано: 15.09.1989

Авторы: Алсынбаев, Забелин, Ким, Осипов

МПК: G06F 5/00

Метки: двоичный, шифратор

...вычислительной технике и можетбыть использовано в системах обработки информации при реализации цифро 5вых вычислительных машин и элементовдискретной автоматики,Цель изобретения - упрощение шифратора,На чертеже показана Функциональная схема двоичного.шифратора,В качестве примера рассмотрен шифратор при ш=512.Шифратор содержит кнеполные шифраторы 1 и 2.и полные 2 -входовые шифраторы 3-5,.при этом неполный шифратор 1 и два полных шифратора 3 и 4образуют полный шестиразрядный шифратор б, входы неполного шифратора 2являются входами 7 устройства а выУходы 2 -входового полного шифратора2 к5 и 2 -входового полного шифратора6 образуют выходы 8 устройства,Полные 2 -входовые шифраторы 4 и 5 всовокупности образуют группу 9 полных 2 -входовых...

Номер патента: 1508204

Опубликовано: 15.09.1989

Авторы: Соснин, Шестимеров

МПК: G06F 7/00

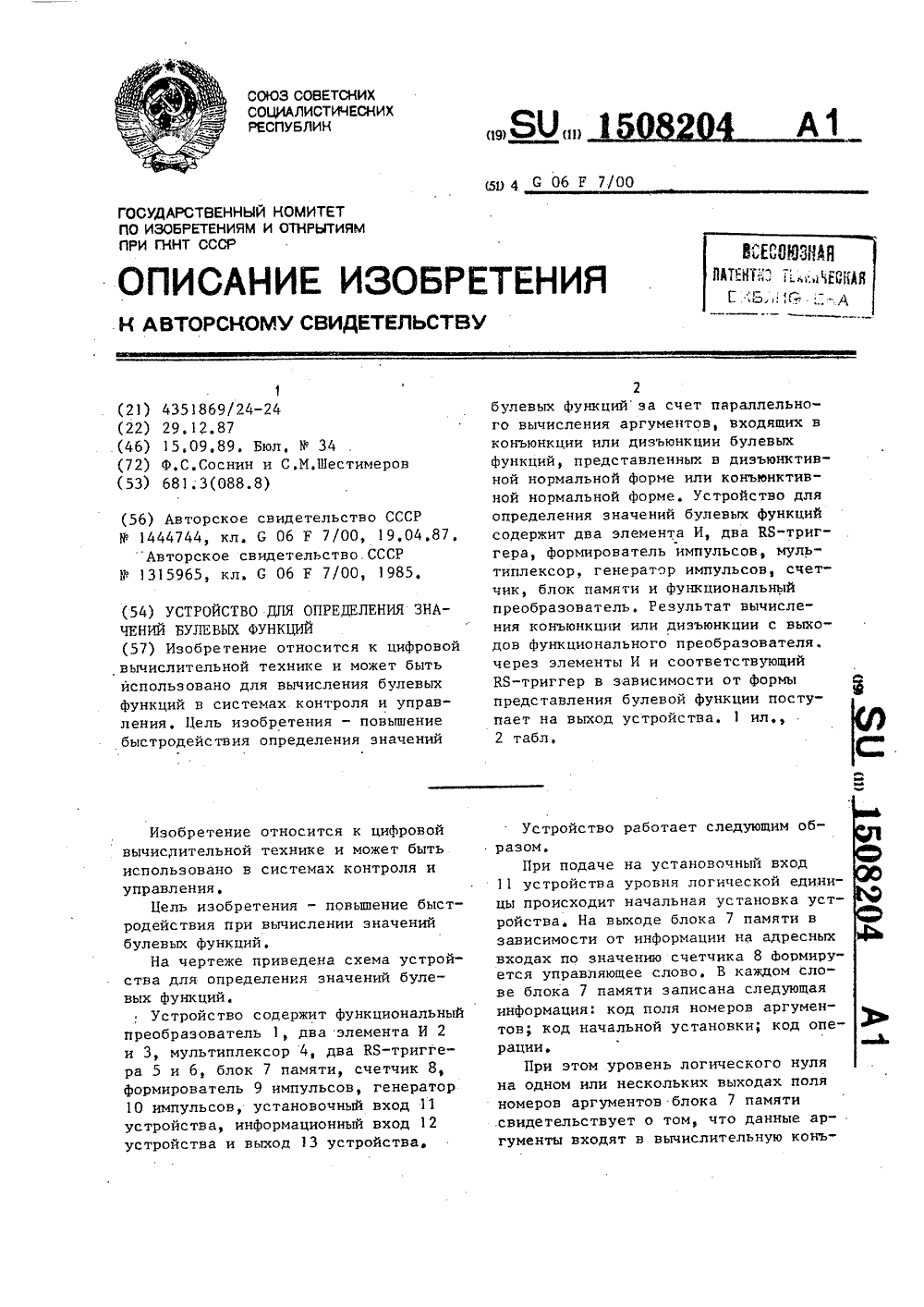

Метки: булевых, значений, функций

...логического нуля, если хотя бы один из сомножителей конъюнкции ранен нулю, полученное значение поступает на первый вход элемента И 3 КБ-триггер б сохраняет значение логического нуля, Данная операция повторяется столько раз, сколько в вичисляемую функцию входит конъюнкций.В качестве примера в табл,1 приведены термы функционального преобразователя 1 для вычисления значений булевых функций (для восьми аргументов), представленных в ДНФ и КНФ.Термы с перного по восьмой предназначены для вычисления конъюнкций,а термы с девятого по шестнадцатыйдля вычисления дизъюнкции,В табл,2 представлена программавычисления двух булевых функций у 1 иу 2:у 1 = х 1 х 2 хЗх 4 х 5 Чх 1 х 4 х 7 Чх 2 х 4 х 8;у 2 = (х 1 Нх 2 ЧхЗ) (х 4 Чх 5 Чхб)ф (х 7 Чх 8)По...

Номер патента: 1508205

Опубликовано: 15.09.1989

Авторы: Мельник, Подольская, Ярмакович

МПК: G06F 7/06

Метки: локальных, функции, экстремумов

...И 15 ком7мутатор 4 подключает выходы разрядовтретьего буферного регистра 1, Кодна адресных входах коммутатора 4я10 (в режиме определения локальногоэкстремума) . На третий информационный вход 32 блока 9 определения координаты экстремума подается номер выборки И локального экстремума функКции с выхода регистра 8 адреса зкст"ремума. Координата локального экстремума появляется на выходе 22 устройства через время Тпосле появления сигнала на выходе 23 фиксацииэкстремума, причем определение координаты локального экстремума осуществляется,по времени параллельно со .следующим циклом сравнения выборокФУнкции к+, И, Бк 1 так как блокК+1 ф9 определения координаты экстремумаработает автономно.Блок 9 определения координаты экст 50ремума...

Номер патента: 1508206

Опубликовано: 15.09.1989

Авторы: Дрозд, Ногина, Передерий, Полин, Шапо

МПК: G06F 11/08, G06F 7/38

Метки: вычисления, комплексного, модуля, числа

...второгосумматора, выход которого соединен спервым информационным входом первогомультиплексора, второй информационный вход которого соединен с выходомтретьего сумматора, вход первого слагаемого которого соединен с входоминформационных разрядов действительной части числа устройства, информационный и контрольный выходы которогосоединены соответственно с выходомпервого мультиплексора и с выходомблока свертки по модулю три, входыконтрольных разрядов действительнойи мнимой частей числа устройства соединены соответственно с входами первого и второго слагаемых сумматора помодулю три, выходы разрядов которогосоединены соответственно с входамипервых слагаемых первого и второгосумматоров по модулю два, входы вторых слагаемых которых...

Номер патента: 1508207

Опубликовано: 15.09.1989

Авторы: Безкоровайная, Корнейчук, Марковский, Маслянчук

МПК: G06F 7/544

Метки: функциональный

...второго триггера 13 в единичное состояние, сигнал с прямого выхода которого открывает третий элемент И 17 для прохождения синхронизирующих импульсов с тактового входа19 на регистр 10 последовательныхприближений, первый триггер 4, а также на элемент 20 задержки, с выходакоторого синхроимпульсы поступают нарегистры 6 и 7 нижней и верхней границы. Под действием синхроимпульсовсреди кодов, хранящихся в первом блоке 11 памяти аргумента, реализуетсяпоиск ближайшего меньшего к аргументупоиска, зафиксированного на регистре1 аргумента. Указанный поиск осуществляется последовательным выделением Формула изобретения Функциональный преобразователь, содержащий первый блок памяти, первую схему сравнения, регистр последовательных приближений и...

Номер патента: 1508208

Опубликовано: 15.09.1989

Авторы: Завода, Лиждвой

МПК: G06F 7/544

Метки: вычислительное

...в зависимости от кода Функции ;, поступающего с первого выхода 15 блока 21 управления на входы выбора операции сумматоров-вычитателей 6-8. На первый и второй входы 24 и 25 анализа знака блока 21 поступают коды . знаков величин У; и 2 соответственно из второго и третьего регистров 2 и 3 устройства; на вход 27 блока 21 управления поступает код операции,Первый и второй элементы И 12 и 13 обеспечивают блокировку выходов сдвигателей 4 и 5 с входами вторых рперандов соответственно второго и третьего сумматоров-вычитателей 7 и 8, Блокировка обеспечивает выдачу "1" при выполнении операции поворота век гора и вычислении полярных координат и значение иОи при выполнении операций преобразования величин из одной системы счисления в другую.Элементы И...

Номер патента: 1508209

Опубликовано: 15.09.1989

Авторы: Просочкин, Свиньин, Тулузаков

МПК: G06F 7/552

Метки: извлечения, корня

...участок аппроксимации с начальным значением аргумента Х =1000.ОО (Фиг,2) коду М,=1 - первыйучасток с Х=010000 и т,д, Кодс выхода дешифратора 1 поступает наадресный вход блока 4 памяти, изкоторого считывается соответствуюКГ 1щая .-му участку величина -1 Х , поступающая на первый вход умножителя 5,Кроме того, выходной код дешифратора 1 поступает на управляющий входблока 2 сдвига, где осуществляетсясоответствующий сдвиг кода аргумента, необходимый для получения нормированной величины ГЕ 0;. Например, если М =О, то в блоке 2 сдвигаосуществляется нулевой сдвиг кода,при М= код аргумента сдвигаетсявлево на один разряд и т,д, (и) -разрядный код, определяющий нормиро- +ванную величину , поступает на инфор 1мационный вход блока 3...

Номер патента: 1508210

Опубликовано: 15.09.1989

Авторы: Андронников, Библиев, Кудзин

МПК: G06F 7/62

Метки: арифметическое, счетное

...реверсивного счетчика 3(фиг,2 з), который осуществляет сложение (вычитание) его с ранее вычисленным результатом.Таким образом, двоично-десятичныйреверсивный счетчик 3 осуществляетсложение (вычитание) ранее записанного в него кода У одной декады второ 1го слагаемого с числом импульсов(Фиг.2 з), поступающих на его счетныйвход и численно равных сумме сигналов,соответствующих коду Х одной декады1первого слагаемого (Фиг.2 д),и сигнала переноса Р;, из предшествующей декады (фиг,2 ж, Фиг.4 з), т,е, на выходедвоично-десятичного реверсивного счетчика 3 оказывается сформированным результат одной декады выполненной ариф(метической операции Я =У +Х +Р,Блок 4 пропускания импульсовфиг.31 работает следующим образом,По сигналу переноса Р(фиг,2...

Номер патента: 1508211

Опубликовано: 15.09.1989

Авторы: Давыдова, Хуршудова, Чачанашвили

МПК: G06F 9/22

Метки: контролем, микропрограммного

...16,(для разрешения приема микрокоманды) и через элемент ИЛИ8 на вход установки нулевого состояния триггера.9. Импульсом с входа14 через элемент ИЛИ 1 из блока 4 поадресу а+1 считывается микрокомандатого же содержания, а в счетчике 2адреса 4 устанавливается адрес а+2.Нулевое состояние триггера 9 блокирует в элементе И 3 импульс с входа 15.Таким образом может быть блокированаповторная выдача микрокоманды с выхода 7. Если микрокоманда с блока 4считана с ошибкой то на инверсномвыходе ошибки Ь блока 6 контроля им пульсом с выхода 13 формируется сигтнал, устанавливающий триггер 9 в еди-ничное состояние, Считанная из блока4 по адресу а+1 повторая микрокомандапоступает на выход 7 и на вход блока6 контроля.Если повторная микрокоманда верна,...

Номер патента: 1508212

Опубликовано: 15.09.1989

Автор: Туравинин

МПК: G06F 13/36, G06F 9/50

Метки: магистрали, многоканальное, общей, подключения, приоритета

...для исключения ложных срабатываний канала 4 за счет разбросов . во времени срабатывания триггеров 9, элементов И 14 различных каналов 4 и запаздывания сигналов при их распространении от триггеров 9 одних каналов4 к элементам И 14 других каналов 4,Если на захват магистрали одновременно претендовало несколько ЭВМ, в том числе и первая, и, следовательно, в нескольких каналах 4 триггеры 9 установились в единичное состояние, то в первом канале на одном или не 1 скольких из инверсных входов элемента ИЛИ 14 появляется единичный сигнал, который закрывает этот элемент, и тогда определяющим процессом в конкурирующих каналах является следующий процессгонок", После установления (например, в первом канале) на единичном выходе триггера 9 сигнала...

Номер патента: 1508213

Опубликовано: 15.09.1989

Авторы: Ананский, Гребиниченко, Матвиенко, Швец

МПК: G06F 11/14

Метки: сбоев, фиксации

...последовательный опрос состояний выходов мультиплексоров группы3, одновременно в дешифраторе 12 происходит определение номера опрашиваемого канала,При появлении сигнала неисправности на выходе мультиплексора 11 на выходе элемента И 13 формируется стробдля записи номера неисправного каналав регистр 16,После окончания опроса всех мультиплексоров группы 3 на выходе пе -реноса счетчика 7 появляется сигналвысокого уровня, запускающий одновибратор 15, который формирует сигнал,предназначенный для управления работой триггера 17, формирования сигналов установки в исходное состояние регистра 1, Этот же сигнал используется для увеличения на единицу адреса счетчика 10, При этом счетчик 7 устанавливается в исходное состояние, Мультиплексоры 3...

Номер патента: 1508214

Опубликовано: 15.09.1989

Авторы: Корнеев, Ромбо

МПК: G06F 11/18

Метки: резервируемое

...короткий сигнал ложной аварии, Это обусловлено принципом работы датчика, а именно". сигнал тактовой частоты от генератора 1 через элемент 10 задержки, элемент И 5 .и элемент ИЛИ 12 поступает на удвоитель 24 тактовых Фронтов, а с его выхода - на вход для запускающего сигнала генератора 25, вызывая его срабатывание и по переднему, и по заднему фронтам сигнала тактовой частоты. При этом на.выходе генератора 25 формируются импульсы длительностью (0,90,05)Т/2 где Т - период сигнала тактовой частоты, Сигнал с выхода генератора 25 поступает на вхоц для запускающего сигнала генератора 26, который запускается по положительному фронту поступающего сигнала, На выходе генератора 26 формируется импульс длительностью (1,10,05)Т/2, Если за это время...

Номер патента: 1508215

Опубликовано: 15.09.1989

Авторы: Зиборова, Иванов, Тышкевич

МПК: G06F 11/28

Метки: программ, хода

...контрольного кода, полученного после прохождения точек программы, предшествующих точке слияния, вкод начального состояния блока 12,Каждому выходному коду блока 13 соответствует несколько входных - почислу ветвей, сходящихся в даннойточке слияния, Блоки 5 и 13 могутбыть реализованы в виде комбинационных схем, В этом случае они строятся на основе соответствующих им таблиц истинности по известным правиламсинтеза многовыходных комбинационных схем (диаграммы Вейтча, картыКарно), Пустьнапример, программа(фиг,б) имеет две точки слияния: впервой, имеющей адрес А , сходятсядве ветви, сигнатуры которых 8, и 8 2,во второй, имеющей адрес А 2, сходятся три ветви, сигнатуры которых Б,8,1 и Б. Поставим в соответствие указанным точкам...

Номер патента: 1508216

Опубликовано: 15.09.1989

Авторы: Обухович, Семавин

МПК: G06F 12/14

Метки: защиты, памяти

...операций сячейками памяти, причем каждый регистрсодержит код, определяющий разрешение операции с памятью для определенного пользователя при его работе сопределенной программой. Наличие единицы в ячейке регистра соответствуетналичию разрешения на обращение копределенной ячейке памяти (для регистров блока 4) или наличию разрешения на выполнение определенного вида операции с памятью (для регистровблока 5).В исходном состоянии в блоках 4и 5 записаны соответствующие коды,а состояние других элементов памятиустройства (регистр 10 адреса, блоки6 и 7 триггеров, триггер 17) может быть произвольным.При поступлении идентификаторасигналом с выхода третьего элемента ИЛИ 13 блоки 6 и 7 триггеровустанавливаются в исходное состояние ("0" на единичных...

Номер патента: 1508217

Опубликовано: 15.09.1989

Авторы: Бояр, Городецкий, Писарчук, Ушко

МПК: G06F 12/16, G11C 29/00

Метки: защиты, информации, оперативной, памяти, эвм

...первого блока 4 сравнения, резервного источника 5 питания, одновибратора 6, коммутатора 7 напряжения блока 8 нагрузки, второго блока 9 сравнения и блока 10 индикации.Устройство работает следующим образом.Блок 4 непрерывно следит за напряжением основного источника питания. Если это напряжение падает или происходит недопустимое его понижение, например до уровня 4,75 В при нормальном уровне 5 В, блок 4 вырабатывает сигнал, открывающий стабилизатор 3 напряженияПитание от резервного источника 5 по шинам 2 поступает в мик- роЭВМ, При восстановлении основного источника сигналом перехода из "1" в "0" от блока 4 запускается одновибратор 6. На выходе одновибратора появляется импульс, открывающий коммутатор 7, Напряжение, возникающее на блоке 8...

Номер патента: 1508218

Опубликовано: 15.09.1989

Автор: Витков

МПК: G06F 13/00

Метки: абонента, каналом, связи, сопряжения

...а также снимает сигнал готовности со своего выхода готовности;приемопередатчик 3 преобразует принятую параллельную информацию в последовательный вид и передает через усилитель 1 б на вход 19 в канал связипо окончании передачи приемопередатчик 3 вновь выставляет на своем выходе готовности сигнал готовности;/срабатывает элемент И-НЕ 14, срабатывает счетчик 7 кода, с выхода которого изменившийся контрольный код поступает на информационный вход, а через элемент И 15 - на управляющий вход коммутатора 5, который коммутирует на входную шину данных приемопередатчика 3 следующие четыре разряда входного инйормационного слова и новый контрольный код;после промежутка времени, определенного элементом 12 задержки, срабатывает элемент И-НЕ 13, с...

Номер патента: 1508219

Опубликовано: 15.09.1989

Авторы: Кузнецов, Чудов

МПК: G06F 13/00

Метки: информацией, обменом

...ИЛИ16, поступающего на второй вход элемента И 22, Занятиехотя бы одногоблока 34 памяти массивом данных характеризуется наличием единичного сигнала на выходе 11 и указывает на необходимость вывода данных из занятогоблока 34 памяти.Процесс вывода данных осуществляется следующим образом,Во время цикла вывода (нулевойсигнал на входе 1) выходы данныхвсех К узлов 34 данного блока памятичерез коммутаторы 33,1-33.К данныхподключаются к выходу 10 устройстваВыходы элемента И 29 заблокированы,поэтому номер блока 34 памяти определяется кодом счетчика 28. Послезаписи массива данных в первый блок34 памяти на входы шифратора 31 вциклах вывода будет поступать нулевой код т.е. вывод будет осущест -вляться из первого блока 34 памяти,В момент...

Номер патента: 1508220

Опубликовано: 15.09.1989

Авторы: Горкер, Дворников, Ткаченко, Ульянов

МПК: G06F 13/00

Метки: магистрали, магистралью, микроэвм, периферийных, сопряжения, устройств

...а сигнала "Ответ устройства" - в обратном направлении. Элемент ИСКЛ 1 ОЧМОЩЕЕ ИЛИ 12 при этом работает как повторитель сигнала шины "Чтение данных" магистрали 6, так как шинные формирователи 2 коммутатора 1 управляются только сигналом линии 26 "Чтение данных". При работе периферийного устройства в режиме прямого доступа в памяти мик- роЭВМ периферийное устройство вырабатываетв линии 17.1 "Запрос магистрали сигнал, который, поступая затем обычным образом через соответствующий усилитель узла 3 в магистраль 6 микроЭВМ, приводит к выработке в линию 21 центральным процессором микроЭВМ сигнала "Разрешение запроса магистрали", Этот сигнал сбрасывает триггер 13, устанавливая на прямом выходе триггера 13 сигнал низкого уровня, Устройство...

Номер патента: 1508221

Опубликовано: 15.09.1989

Авторы: Корнейчук, Накалюжный, Тарасенко, Швец

МПК: G06F 13/00

Метки: абонентов, группой, группы, сопряжения, эвм

...передачи информации черезузел коммутации задают сигналы, поступающие на его вход 8 и далее навход задания направления обмена шинного формирователя 19. При единичномсигнале на входе 8 Информация передается в направлении с второго информационного входа-выхода 9 на первый 11,а при нулевом сигнале - с первого,информационного входа-выхода 11 напервый 9.На Фазе обмена осуществляетсяобмен информацией по тем каналам свя1508221зи, которые были образованы на фазенастройки; Так, если на фазе настройки образован канал связи между 1-йвычислительной машиной (ВМ) и д-мФ о р м у л а и з о б р е т е внешним абонентом (ВА) через информационные шины Е-го столбца, то управляющие сигналы поступают по следующему пути: вход 7, вход-выход...

Номер патента: 1508222

Опубликовано: 15.09.1989

Авторы: Поляков, Рухлинский, Шуляк

МПК: G06F 13/00

Метки: двух, сопряжения, эвм

...синхронизации ввода-вывода через блок 4 передатчиков по шине ввода второй ЭВМ принимает байт информации из регистра 2, Блок 5 по заднему йронту .импульса на втором входе разрешения на своем втором выходе вырабатывает импульс, переводящий блок 8 управления вводом-выводом в исходное состояние.Формула изобретения 222 вый, второй выходы которого являются ., выходами устройс-ва для подключенияинформационных входов первой и второй 5ЭВМ соответственно, первый выходдешифратора адреса соединен с первымвходом разрешения блока передатчикови,.с первым входом разрешения блокасинхронизации, выход блока управления 111 записью соединен с входом синхронизации регистра, первый выход блокасинхронизации является выходом устройства для подключения входа...

Номер патента: 1508223

Опубликовано: 15.09.1989

Авторы: Аласов, Вертлиб, Жданов, Жожикашвили, Косинец, Магомедов, Никитин, Окунев, Саксонов, Терещенко, Фельдман

МПК: G06F 13/12

Метки: внешними, информации, обменом, процессора, устройствами

...),После загрузки регистров узлов100 (101) и регистра 105 устройствоготово к работе и ожидает прихода сигналов запроса прямого доступа (ЗПД)по линиям 17 от абонентовСигнал в каждой линии 17, поступаяот соответствующего абонента черезблок 15 на блок 9, возбуждает соответствующий канал блока 9, который транслирует сигнал запроса по соответствующей линии 38 в блок 11. Еслиодновременно по линиям 17 в один изузлов 100 (101) поступает несколькозапросов, то конфликт между ними разрешается встроенной в узел 100 (101)схемой приоритета, режим работы которой (дисциплина обслуживания) задается процессором. Решение конфликта призапросе прямого доступа от несколькихузлов 100 и 101 возложено на узелприоритета блока 11, образованныйэлементами...

Номер патента: 1508224

Опубликовано: 15.09.1989

Автор: Богатырев

МПК: G06F 13/36

Метки: абонентов, двум, магистралям, многоканальное, общим, подключения

...коэФФициентом пересчета счетчика 2, (т.е, нет сигналов сопровождения данных по линии 29 (30).Если за этот интервал по первой (второй) магистрали есть передача данных, т.е по магистрали 29 (30) передаются сигналы сопровождения данных то при("0") в триггере 7 через .элемент И 13 (14) и элемент ИЛИ 18 на вход обнуления счетчика 2 поступают сигналы сопровождения данных, обнуляющие содержимое счетчика 2, в результате чего отсчет интервала Т начинается заново. Если за интервал времени Т по контролируемой на зависание общей магистрали нет передачи данных, т,е. если произошел ложный непрограммированный захват магистрали в результате записи из-за помехи "1" в триггер 3, 1508или произошел непрограммированныйвыход абонентов из йодпрограмм...

Номер патента: 1508225

Опубликовано: 15.09.1989

Авторы: Дубовицкий, Козлова, Марчук, Силаев

МПК: G06F 13/38

Метки: абонента, каналом, связи, сопряжения

...данных оператор ЭВМ ) станции 2 (Фиг.1)Вводом соответствующейкоманды оператор инициирует передачучерез блок б пакета "Запрос вызова"(фиг.7). При этом блок 1 управлениявыделяет логический канал с групповымномером (ГНЛК), меньшим или равным15, и номером логического канала(НЛК), меньшим или равным 255. Наз"наченный блоком 11 логический каналпереходит в состояние "ООД ожидает".В поле "Услуги" пакета ".Запрос вызова" единичным значением, например,младшего бита идентифицируется/необя-зательная услуга 1 Независимое тестйрование", Блок 11, проанализировав этот бит, устанавливает в формате "Запрос вызова" в качестве адресаООД - получателя адрес ООД - инициатора тестирования, т.е. адрес ООД 4станции 2.В области адреса кадра 8 блок...

Номер патента: 1508226

Опубликовано: 15.09.1989

Авторы: Балаев, Козлов, Корсаков

МПК: G06F 17/00

Метки: вычислительной, задач, распределения, системе

...блока15 сравнения является импульсным(кратковременным) и поступает на входы установки,н ноль триггеров 14 и 15.Оба триггера переходят в нулевое состояние. На инверсном выходе триггера15 появляется единичный сигнал, который через элемент ИЛИ 17 поступает навход распределителя 20, н результатечего ЭВМ 21 и 22 начинают работать вавтономном режиме.Распределитель 20 распределяет заявки, считываемые из накопителя 1 вкаждую ЭВМ 21, 22 по мере поступления запросов на автономную одномашинную обработку. Каждая ЭВМ обрабатывает свою заявку. В автономном режимеобрабатываются в этом случае дне заявки: заявка, признак начала которойперевел систему и режим автономнойработы, и следующая за ней заявка,При этом при выделении заголовкавторой заявки сигнал...

Номер патента: 1508227

Опубликовано: 15.09.1989

Авторы: Богатырев, Гришин, Данилова, Куконин

МПК: G06F 13/36, G06F 15/16

Метки: магистралью, сопряжения, эвм

...21 управления, 1508227 1 Оа на приемной стороне сигналом требования записи является Аронт сигналана входе 65 блока 21 управления. Доступ к ячейкам памяти осуществляетсяпоследовательно и определяется значениями регистра 2 адреса и счетчика 22. Значение счетчика 22 увеличивается на единицу по заднему фронту импульса на выходе 50 выдачи адреса блока 21 управления, По зацнему фронту этого же импульса уменьшается на единицу значение счетчика23 словВ устройстве-источнике после обнуления этого счетчика на выходе переноса образуется импульс переноса, который устанавливает в "1"триггер 30, подавая низкий уровеньна вход 62 блокировки блока 21 управления и останавливая его работу.Как только последнее слово передаваемого массива принято в...

Номер патента: 1508228

Опубликовано: 15.09.1989

Авторы: Калъченко, Кныш, Мельников, Харченко

МПК: G06F 15/177

Метки: вычислительной, маршрута, однородной, системе, сообщения, формирования

...ход, который поступает с выхода коммутатора 6 опроса на информационный вход счетчика 10. По второму тактовому импульсу с выхода БС 9 код опроса заносится в счетчик 10. На выходе дешифратора 11 и инициируется единичный сигнал опроса соответствующего БПС 1 . (1 = 1,9). Информация с соответствующего блока памяти сообщений 1,1 через мультиплексор 5 подается на информационный вход буферного регистра 8 и по третьему50 тактовому импульсу, поступающему с выхода БС 9, сообщение заносится в буферный регистр 8, Поступившее сообщение состоит из двух частей -55 адресной части и операционной.Выбор направления передачи сообщения осуществляется в зависимости от адресной части, хранимой в пер 8вом поле буферного регистра 8 и состояний отдельных...

Номер патента: 1508229

Опубликовано: 15.09.1989

Авторы: Бондарь, Бороденко, Верияскин, Назаренко

МПК: G06F 15/173

Метки: графов, исследования, параметров

...комбинация 1011. При поступлении очередных тактоных импульсов происходит перемножениеоче" редных одноименных строк и столб510 15 20 25 35 40 45 50 55 5 15 цов матрицы достижимостей, что соответствует перемножению одноименных строк матриц достижимостей и контрдостижимостей К и Ч, При поступлении 5-го тактового импульса на 5-м выходе денифратора 23 появляется единичный потенциал 1 на всех остальных выходах - нулевой потенциал), который запрещает через элемент И 20 дальнейшее прохождение тактовых импульсов на счетчик 21. В регистрах 29 л -29 ц записана матрица КЩ (фиг.б). На этом заканчивается второй этап работы устройства.На третьем этапе производится разбиение графа на сильные компоненты. На первый вход элемента И 24, открытого по...
