G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1621035

Опубликовано: 15.01.1991

Авторы: Григоренко, Карлов, Мухортов, Сережкина

МПК: G06F 11/22

Метки: защиты, изменения, питания, цвм

...разность потенциалов между точками соединения элементов 5,6ц 3,4 уменьшается и при дальнейшемповышении напряжения становится равным нулю, сопротивление чувствительного элемента 6 достигает значениясопротивления резистора 3. При некотором значении разности потенциаловв диагонали моста светодиод 8 запирается, ток через светодиод оптрона7 не проходит, сопротивление фоторезистора 2 оптроца возрастает и проходящий через него ток перестаетудерживать контакты электромагнитного реле 1 в замкнутом состоянии,Дальнейшее повышение напряжения приводит,к возрастанию разности потенциалов между точками соединения элементов 5,6 и 3,4 с противоположнымзнаком. При понижении напряжения цавходе сопротивления чувствительногоэлемента также...

Номер патента: 1621036

Опубликовано: 15.01.1991

Авторы: Золотарев, Летнев

МПК: G06F 11/32

Метки: визуального, исполнения, программ

...н аналоговый сигнал. Блок 9 индикации служит для графического отображения исполнения программ на первом луче ц масштабной шкалы на втором луче. Генератор 10 лицейцо изменяющегося напряжения служит длясоздания вертикальной развертки первого луча ггегдеекатора 9 и вырабатывает пилообразный импульс напряжения,равный по длительности выходномуимпульсу блока 7 сравнения, Двоичный счетчик 11 осуггествляет счеттекущих адресов исполняемой программы. Дешифратор 12 служеет для преобразования двоичного кода меток нпозиционный код. Разрядность двоичного счетчика и дешифратора определяется цеобходцмоц длиной лгаксеемально выбранного фрагмента программы,Второй преобразователь 13 код - напряжение предназначен для преобразования позиционного кода...

Номер патента: 1621037

Опубликовано: 15.01.1991

Авторы: Бабенко, Бартини, Карпов, Осьмаков

МПК: G06F 13/00

Метки: абонентов, группами, информацией, между, обменом, эвм

...все абоненты, принадлежащие к опраыиваемой Группе, готовы;б) хотя бы один абонент, принадлежащий к опрашиваемой группе, не готов;в) все абоненты не принадлежат к опрашиваемой группе.Если все абоненты, принадлежащие к опрашиваемой группе, готовы к обмену, то по шине 13 н блок 2 выдается сигнал готовности группы. По шине 12 в блок 2 выдается нулевой сигнал, свидетельствующий о том,что данная группа функционирует на поле, Элемент И 24 вырабатывает единичный сигнал, который сбрасывает триггер 26 пуска, останавливая работу устройства, и сообцает управляющей системе по шине 8 о том, что группа, номер которой стоит на шине 11, готова к обмену Управляющая система .регистрирует номер группы, готовой к обмену, и единичным сигналом по входу 6...

Номер патента: 1621038

Опубликовано: 15.01.1991

Авторы: Гриневич, Ефимов, Исаев, Никитин

МПК: G06F 13/00

Метки: двух, сопряжения, эвм

...ИЗП 1 39 появится низкий логический уровень.Устройство возвращается в исходноесостояние,Теперь рассмотрим операцию "Чтение 1 первой ЭВМ при одновременномобращении.Первая ЭВМ устанавливает адресна входе 5 и сигнал "Чтение" на входе23, при этом в регистр 7 адреса записывается адрес, на выходе элементаИ 37 устанавливается высокий логддчедский уровень, который через эпемецтИЛИ 39 поступает ца нулевой входтриггера 45. Когда вторая ЭВИ закончит цикл обмена, ца выходе элемента ИЛИ 40 появится низкий уровень. Прц этом ца единичном выходе триггера 45 появится низкий уровень, который откроет коммутаторы 9 и 10 со стороны первой ЭВ 11, а также элемент И 25, если закончен цикл записи, Иа выходе элемента И 25 возникает сигнал, которым по...

Номер патента: 1621039

Опубликовано: 15.01.1991

Авторы: Жиров, Зайцев, Лаврешин, Маркин, Николаев, Цакоев

МПК: G06F 13/36

Метки: интерфейса, общая, расширитель, шина

...элемент И 17 на вход43 группы приемопередатчиков 9 и запрещает передачу сигналов из шины5 в шину 22,Сигнал с выхода элемента 2 И-ИЛИ-НЕ25 поступает также через элементИ-НЕ 26, на втором входе которогоприсутствует разрешающий потенциалвысокого уровня с выхода элементаНЕ 14, низким уровнем на вход элемента И-НЕ 28 и с его выхода высокимуровнем на вход элемента И 16, на второй вход которого поступает разрешающий потенциал высокого уровня с выхода 61 узла 15 блокировки передачи. Этот сигнал формируется следующимобразом: сигнал на шине 3 СИП высокого уровня через элемент 1 Е 38 при. емопередатчика 12, элемент И 51 поступает в узле 15 ла входы 64 и 68элементов 2 И-ШИ-НГ 52, 53, а на входы 54 и 60 этих элементов поступают сигналы низкого...

Номер патента: 1621040

Опубликовано: 15.01.1991

Авторы: Васильев, Гончаренко, Жабин, Коротков, Лысенко, Савченко

МПК: G06F 13/14, G06F 15/16

Метки: вычислительной, неоднородной, системы, сопряжения

...29, через ключ 31 и шинный Аормирователь 23. Очередной байт при необходимости вводится айалогично.3. Обмен данными в режиме преры,вания от ВУ.Данный режим необходим, когда в управляемой ЭВМ 4 разрешены прерывания от ВУ и реальное устройство йаходится в состоянии готовности.При необходимости размещения прерывания от какого-либо ВУ шестой разряд регистра 25 соответствующего ВУ устанавливается в "1", В данном режиме в отличие от предыдущих сигнал "Общая готовность" не используется, поэтому управляющей ЭВМ 1 для определения управляемой ЭВМ 4, требующей обслуживания, необходимо считывать все содержимое регистра 25,Способ, которым содержимое регистра 25 блока 5 переписывается в ре-. гистр 12 блока 3, описан выше, Так как регистр 12...

Номер патента: 1621041

Опубликовано: 15.01.1991

Авторы: Бартини, Каляев, Макаревич, Сивцов

МПК: G06F 15/16

Метки: коммутационное

...коды адресов Ам и А обрабатываются таким образом, что на выходах 36 блока 6 реконфигурации Формируется код номера столбца комгутационным элементов 44, прицадлежап 1 их матрице коммутации 43 коммутатора 4 выходов и 45 коммутатора 5 входов, на выходах 37 блока б рекоцФигурации Формируется уровень "0", а на выходах 34 блока 6 реконФигурации Формируется адрес точки коммутации, соответствующий выбранному элементарному коммутатору по адресу Лм. Укаэанные сигналы поступают ца соответствуюцие входы коммутаторов 4 и 5, что обеспечивает устранение соединения в выбранной точке коммутации коммутаторов 4 и 5. Кроме того, ца выходах 35 блока реконфигурации Формируется адрес точки коммутации, соответствующий Ая, на выходах 38 и 39 блока б...

Номер патента: 1622883

Опубликовано: 23.01.1991

Авторы: Маханек, Чернявский, Ярусов

МПК: G06F 9/46

Метки: многоканальное, приоритета

...оно содержит в каждом канале элемент НЕ и элемент И-НЕ, причем каждый сигнальный вход устройства, кроме последнего, соединен в первом канале с первым входом одноименного элемента И группы и,с первым входом одноименного элемента ИЛИ группы, последний сигнальный вход устройства соединен в первом канале с первым входом одноименного элемента И группы и с первым входом элемента И-НЕ, выходы элементов И группы, кроме первогов каждом канале обзь динены с выходами элементов ИЛИ группы, выход каждого элемента И группы, кроме первого и последнего, ,аждого канала соединен с первым и вгорым входами одноиме 1,ного элемента И группы и с первым входом одноименного элемента ИЛИ группы следующего канала, выход первого элемента И группы в каждом канале...

Номер патента: 1622884

Опубликовано: 23.01.1991

Авторы: Ефремов, Календарев, Крюков

МПК: G06F 11/26

Метки: блоков, диагностирования, тестового, цифровых

...значение выходного кода дешифратора О, задающего новый адрес счетчика 13, по которому начинается прохождение дополнительного диагностирующего теста, уточняющего вид неисправности, Чем выше требуемый уровень диагностирования,тем большее количество адресов должен формировать дешифратор 1 О, большую разрядность должен иметь счетчик 13, больший объем памяти должен иметь блок 2 регистровой памяти. А в соответствии с этим большее количество комбинаций следует передавать через мультиплексор 9 в блок 1 формирования тестовых последовательностей с выходов регистра 22. Регистрь: 2 и 22 выполнены на микросхемах К 155 ТМЗ,.Дешифратор 23 совместно с приемопередатчиком 25 служит для формирования иэ получаемых иэ программатора данных сигцала...

Номер патента: 1622885

Опубликовано: 23.01.1991

Авторы: Логвинов, Михайлова, Тимофеев

МПК: G06F 11/26

Метки: блоков, однотипных

...и запрещают прохождениесоответственно делителей чеоз злеентоИ 18 и 19 на входы элемента ИЛИ 14 В этомслучае на элементе 23 индикации сигнал 5оаза постоянного уровня, свидетельствующий об отказе контролируемо цифровогоблока 1.2.В случае неисправности ц; фрооог:. блока 1.1 О-триггер 9 выдает сигнало; "О на 20вход третьего элемента 11.И 13, ьэ друивход которого сигнал Л о. Р пд Г. ся свыхода элемента И 20. На выходах блоковсравнения соотоетствец;ос алы ",1 с.и "Лог."0". Наличие двух нулевых сипало 25на входах элемента ИЛИ 1" риводит к тому, что он выдает сигнал разе ния деения частоть делителей частоь На входеэлемента И 19 единичный сигналв- ход,",элемента НЕ 17, на втором охо;е сигнал с 30выхода первого делителя ча;то, на дгугом входе -...

Номер патента: 1622886

Опубликовано: 23.01.1991

Авторы: Авдеев, Евтеев, Жила, Лукашкова

МПК: G06F 15/16

Метки: коммутирующая, трехкаскадная

...настройИдентификаторы х, поразрядно посту- ки блока 5 коммутации. В этом узле пая нэ сумматор 39 по модулю два, при идентификатор р разветвляется на два напервом неравенстве разрядов этих кодов 15 правления. Этот идентификатор проходит с сбросят триггер 35, В установленном состо- линии 13 связи через элемент И 131, открыянии останутся только триггеры 35 тех ячеек тый сигналом 137, на соответствующий вы коммутации, на входы 42 и 43 которых ход 139 и через вход 43 на сумматор 39 по поступят одинаковые коды идентификато- модулюдва. Крометого,тотжеидентификаров х. После прохождения всех разрядов 20 тор проходит через элемент И 130 того же идентификаторов х на сумматор 39 по моду- узла 72 горизонтальной настройки на соотлю два...

Номер патента: 1624430

Опубликовано: 30.01.1991

Автор: Лавренюк

МПК: G06F 3/00

Метки: вычислительное, дифференциальных, оптоэлектронное, производных, решения, уравнений, частных

...сл.я в зднцси. мости от изче 1(е ции влигины уирдн.иг,его Нот(.ццид,чд 13, х, " коо ),си)г,гтссл и чцогосо,чинооГо ч.ч)1 цг 1);(и ЛОГО КОС(фгНОГ 0 ЭЛЧ( НТД ЛООР,310311 ЕС ПОЛЕ цпрерывно, лля м)ллир)мой ир стрцствеиной плоскости оцо т;жцир рывц(ш) цр 1 ридает рд)рыв цд смсжцых гр,ццгдхВыбо) мдсцстыГ)ных ло)ф)3 Иие нт(и гц,=. (,Ъ, и 1,=. хгх; гиг: - .1(,Г (6) цоз)оляет получить сллук 13 Нс отгон 3(я гсодобия: р,= 1) с 3, ==: ги (1, и,15= Е,г 1)с; 15 = - 1 ,и (7)Где 1 сг . - 1)ечичсгны 11 еГегни).чы,г,си 3;3егияЗНДЧЕНИЯ фУНК 1(ИИ И(1(13(КГ), РГ НЕЛЦЧИС;Ысес ргтив.1 сгии тг)ко.;)л;гкццго )и зисгор;3 уЛд 3. 11 ри Здддццц р;1 цр.НЛ( ццой 10.ЦРОИОЛНсти ОС 10.1 5 РОЦСГ:10 (,1 РИС.торного элмснгд в тс кчрисгтцч(скоч .чос17 01...

Номер патента: 1624431

Опубликовано: 30.01.1991

Авторы: Красиков, Ткаченко

МПК: G06F 1/02

Метки: сложной, формирователь, функции

...лля перемежени я и леперемежения лискретной информапии Целью изобретения является расширение области применения за счет способности производить псевлослучайные перемежения информапии Формирователь солержит лемультиплексоры 2и 2.2, блок 3 синхрони анин. блоки 4 1 и 4.2 памяти и мульт)н 1,1 е,",со( 1) о св)1 1 н".111 и )1) ж 1бы 11 исп 1),11 зс)в)н в сис 1 емх и). реличи .1 искпе 1)й инф(омапии, к;)н;1,1;1 ми 1 вяо)", н)п(им 1 память.ил: и,1.15 И,+,н, (Кццц; нарафИК НрЕМС НОй .ИНГргММЫ.: , ) ,;(,СИ 5)тиц.)кс)р 2 1 цостунс)ет адрес. Про;)вогит сц з,)нись в бло, 12 памяти иф( маи с нхо,)с.ромс. гого, с вхоа 9 ссв;(слхпайныс) (прио.(цчски) обра Ом в сресе ре. с 51, льтингсксор , 2 постпат нс Н;р)и ;,.Н ный вход блока 4 1 памя 1 И, инфн)м:....

Номер патента: 1624432

Опубликовано: 30.01.1991

Авторы: Барков, Галкин, Голубицкий, Даев, Помощников, Романов, Юрков

МПК: G06F 1/02, G06F 7/548

Метки: генератор, синусоидальных, функций

...сме.ец,я, в нео Ведены пять групп элемен 1., сумм,тор, .умматор-вычитатель, пре .61:зонае.ь Д(шолнительного кода в пря ч( 1;, трц элемента И - -НЕ, три элемента НЕ, .гг И,И и элемент ИЛИ-НЕ, причем ( д;, ктовых импульсов генератора соеди.ш ц с так) оым Входо.". умножителя и счетым входм с )етчика, выходы разрядов бло к; памцги соединеи с первыми входами 5 С соотетствующих элементов И первой групп 1,Оры,хо;ы кот)рых соединены с Выхо,Ом первоо элемента И-НЕ, первый Вход которого с(едцнен с выходом знакового раз)яда блока памяти, выходы элементов И перц грхппы едицены с входами соответ.тсюцих разрядов ервого слагаемого сумматора, выходы разрядов которого соединены с первыми входами соответстнующих элементов И второй группы, Вторые входы...

Номер патента: 1624433

Опубликовано: 30.01.1991

Авторы: Корзун, Самотокин, Сушицкий

МПК: G06F 3/02

Метки: кнопок, переключатель

...в продольных пазах толкателей9 выше, уровня входа в них стопоров15. Для нажатия какой-либо кнопки 8подают питание со схемы управленияна обмотку соответствующего электромагнита 17, который с помощью якоря5516 перемещает стопор 14 до перекрытия им продольного паза 11 и на электродвигатель 1, в результате чего электродвигатель 1 начинает вращаться с положительной угловой скоростью. Посредством винтовой передачи 6 вращение вала привода преобразуется в поступательное движение планки 5, которая перемещается в продольных пазах толкателей 9 и упирается в стопор 15, введенный в паз посредством фиксирующего механизма, и через него воздействует на толкатель 9, которыЯ зажимает кнопку 8.При изменении полярности питания на электродвигатель 1 он...

Номер патента: 1624434

Опубликовано: 30.01.1991

Авторы: Березкин, Минаков, Тарасов

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экане, электронно

...7 строк, Двоичный код точки через коммутзтор 3 поступает на адресный вход блока 4 оперативной памяти, который работает в режиме считывания хранящихся кодов. Следовательно на выходе блока 4 имеет место последовательность кодов записанной кривой (осциллограммы, рефлектограммы и т,д.).Счетчик 7 строк имеет коэффициент пересчета, равный И. Поэтому ца его выходе вырабатываютгя прямоугольные импульсы, частота которых равнагЭти импульсы поступают цаМ/запуск генератора 10, На выходах группы счетчика 7 строк вырабатываетсяяоичцый код номера строки, который изменяется циклически от О до М. Таким образом, ца первый вход блока 5 поступают двоичные коды отсчетов кривой, а ца второй вход - двоцчцый код номера строки. При каждом коде номера строки...

Номер патента: 1624435

Опубликовано: 30.01.1991

Авторы: Ипатьев, Непомнящих

МПК: G06F 3/153

Метки: информации, отображения

...с блока 18 сравнения через элементы 11,12 2 И-НЕ могут увеличивать и уменьшать его содержимое. Изменение содержимого первого счетчика 13 происходит один раэ в течение строки телевизионного разложения во время обратного хода луча по кадру.Содержимое первого счетчика 13 заносится во второй и третий счетчики 14 и 15. Это занесение происходит постоянно при отсутствии нд синхронизирующих входах (вход 4 блока 1 О) соответствующих управляющих сигналов синхронизации, требующих определенной временной задержки. При поступлении управляющего сигнала ССП (синхронизирующий сигнал полный) на вход селектора 8 с его выхода на блок 10 (вход 1 второго счетчика 14) поступает управляющий сигнал, запрещающий занесение в счетчик 14 поступающей информации и...

Номер патента: 1624436

Опубликовано: 30.01.1991

Авторы: Берлин, Бухштаб, Захаров, Казаков, Файнштейн

МПК: G06F 3/153

Метки: графической, информации, отображения

...таким обра-,зом режим сдвига информации вверх,требуется только обнуление последней строки нового кадра. Вспомогательный таймер Аормирователя 6 (счетчик 18), установленный в режим программно-запускаемого строба, служитдля перезапуска счета адреса блока 4памяти в момент перепрограммирования начальной установки счетчика4017 иэ минимального в максимальноезначение, с тем чтобы погасить "ложный" сдвиг изображения в кадре, таккак до следующего перезапуска счетчика 8 по основному таймеру (счетчику 17) блока 6 остается время,большее длительности развертки кадра.Формирователь 5 видеосигнала(фиг.4) позволяет отображать инАормацию в двух режимах. В монохромном50режиме в регистр 13 режимов записываются цвет фона и цвет светящейсяточки,...

Номер патента: 1624437

Опубликовано: 30.01.1991

Авторы: Васильев, Сидорович, Ярош

МПК: G01D 7/10, G06F 3/153

Метки: динамических, процессов, регистрации

...уровень логического нуля, то осуществляется измерение напряжения, поступающего ца вход 23 устройства, если - уровень логической единицы, то измеряется напряжение с входа 24 устройства. В 10 результате измерения на информационном выходе ЛЦП 4 формируется смещенный двоичный код. По окончанию каждого измерения с выхода сигнала запуска АЦП 4 на вход формирователя 3 15 сигнала записи (ФСЗ) поступает импульс запуска, по которому ФСЗ 3 вырабатывает импульс записи, поступающий на первый управляющий вход мультиплексора 19 и первый вход смесителя 7. С выхода смесителя 7 импульс записи поступает на управляющий вход блока 15 памяти и переводит его в режим записи информации. При поступлении импульса записи нд первый управ ляющий вход мультиплексора...

Номер патента: 1624438

Опубликовано: 30.01.1991

Авторы: Вирютин, Коновалов

МПК: G06F 3/153

Метки: графической, информации, отображения

...трубки (ЭЛТ) как по строкам, так и по кадрам.Выходные сигналь элементов ИЛИ 15 и 16 подключены также к входам разрешения выхода первой и второй страниц блока 6 памяти соответственно, обеспечиная положительным уровнем выбор данных при считывании. Гигналы управления запись-считывание (Зп/Сч) блока 6 памяти формируются из сигналов, поступающих с третьего выхора и выхода младшего разряпа группы выходов синхронизатора 13 (1.д и ХО ) на дешифратор 17. Орин из цтнх (декодирование состояния "О") использу 40 ется для управления записью-считыванием перной страницы (6,1) блока 6 памяти, другой (Пекодировацие с.остояния "2") пля управления записью- считыванием второй страницы. Сигналы Зп/Сч ( с выходов пе 1 фратора 170 ц и 211) поступают на...

Номер патента: 1624439

Опубликовано: 30.01.1991

Авторы: Маханек, Чернявский

МПК: G06F 7/02

Метки: среднего, чисел

...элемента ИЛИ 4 еднчы сигнал и обеспечит прохождение через элемент ИЛИ 5 по м цтажному И на ньход Ь 1 узла 3 сгаршего разряда д 1 сосогнетствующего числа. Кроме того, этог нулевой сигнал, проходя через элемен гы 7 развязки последующих узлов 32-Зп , данной группы, обеспечит поступлениена входы этих узлон старшего разряда соответстнуюпего числа,Сигналы, образовавшиеся на выходах Ь узлов 3 1 анализа всех групп, поступдюг ца мажоритарный элемент 1 который выделяет преобдддющее значение аПослс; уме разряды чисел подобным образом анализируются в следующих узлах 32 -Зпвсех групп; при поступлении цд вход элемента 7 развязки какого-либо узла 3 нулевого сигнала или при несовпадении сигналов на входах элемента равнозначности этого узла 3 ца его...

Номер патента: 1624440

Опубликовано: 30.01.1991

Авторы: Азанчеев, Никоненко, Титов, Шкуратов

МПК: G06F 7/04

Метки: массивов, сортировки, чисел

...2 импульсов, который путем последовательного сдвига единицы в регистре 10 опрашивает выходы 33 всех блоков 4 сравнения. При наличии единицы на соответстнующем выходе 33, элементы И 14, и ИЛИ 24 формируют сигнал разрешения записи, по которому код из соответствующего регистра 5; через элементы И 15 и ИЛИ 16 поступает на нхол группы регистров 12 по адресу, заданному счетчиком 7 и дешифратором 11. Этот же сигнал разрешения записи с выхода элемента ИЛИ 24 увеличивает содержимое счетчика 7, т.е. формирует следующий адрес н группе регистров 12.Процесс поиска чисел, равных Х, продолжается Ло тех пор, пока регистр 1 О не опросит выходы 33 всех блоков 4 сравнения с записью н регистры 12 всех чисел, равных Х, после чего на выходе регистра...

Номер патента: 1624441

Опубликовано: 30.01.1991

Авторы: Потапенко, Чудов

МПК: G06F 7/06

Метки: чисел, экстремальных

...зл - писи на входпроизводится запись н регистр 5 числа и , установка счетч- ка 3 в нулевое состояние, триггера 8 в единичное сос гояние, при э гом в рсгисгре 4 остается записанным число ш 2. В дальнейшем, если число подсчигываемых тмпульсов метые минимального числа, записанного в региг. гре 4, то данное число здптгьвлется в регистр 4, если число подсчигывдемых импульсов больше максимального числа, за - писанного в регистре 5, то даттое число записывается в регистр 5. Если число подсчитанных импульсов болыпеминимального, записанного в регистрено меньпе максимального, записанного в регистре 5, то данное число не записывается в регис.тры 4 и 5, которые в момент записи закрыты по управляющим входам. Таким образом, на данном этапе работы...

Номер патента: 1624442

Опубликовано: 30.01.1991

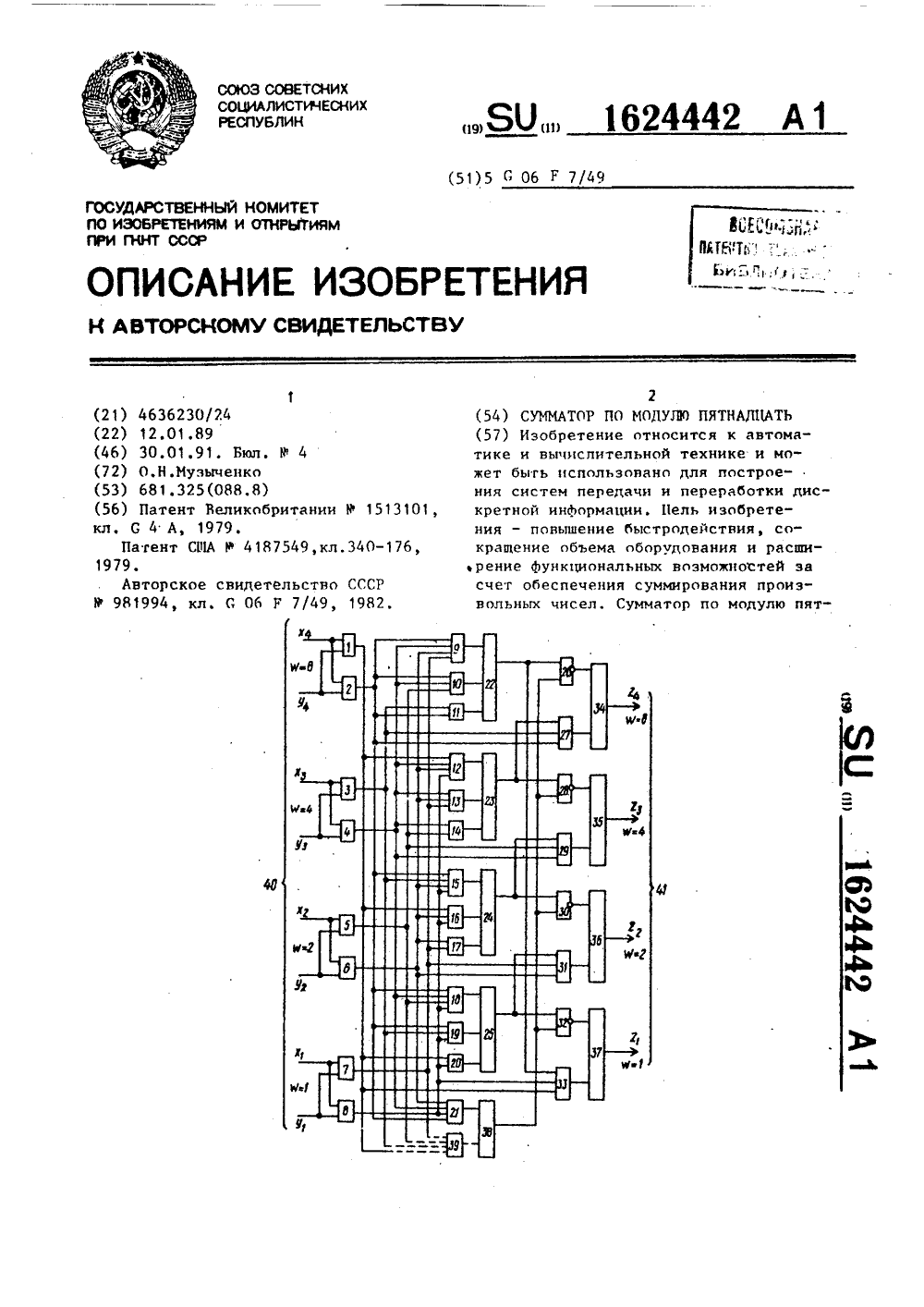

Автор: Музыченко

МПК: G06F 7/49

Метки: модулю, пятнадцать, сумматор

...выходом с выходом трегьего разряда сумма горя, а вторым входом - с выходом элемецгл ИЛИ-НЕ 28, вход5 когорого соединен с. выходом элемента ИЛИ 23. Элемент ИЛИ 31 соединен входами с вьгходами сумматора 6 по модулю два, элемента И 7, элемецтл ЛИ 25,а выходом - с входом элемента И 36, соединенного выходом с выходом вгорого разряда сумматора, а вторым входом с выходом элемента ИЛИ-НЕ 30, соединенного входом с выходом элемента 15 ИЛИ 24. Элемент ИЛИ 33 соединен входами с выходами первого элемента 1 1, четвер гого сумматора 8 по модулю два и элемента ИЛИ 22, а выходом - с входом элемента И 37 ныход которого соДединен с выходом первого разряда сумматора, а второй вход - с выходом элемента ИЛИ-НЕ 32, соединенного входом с выходом элемента ИЛИ...

Номер патента: 1624443

Опубликовано: 30.01.1991

Авторы: Горский, Ковалев, Коваленко

МПК: G06F 7/50

Метки: переносов, сумматора, схема, формирования

...1, то на выход 5 г-го б)локд 1 проходит сигнал сего входа 4 . Если Р, = 1 и О ; = О, тонд выходе 5 .-го блр)ка 1 устдцдвливается уровень логического нуля независимо от значения сигнала цд его входе 4, В противном случае (Р, = 1 и Ь, = 1) на выходе 5 -г блока 1 сохраняется .единичное значение сигнала. Для выполнения указанные выше функций блок 1 переноса может быть реализован на двух элемецтах ИЛИ-НЕ 23 и 24 и трех транзисторах 25-27(фиг.2). Таким образом по цели сквозного переноса происходит распространение инверсных значений сигналов переноса (С; = 1; + ,С;,). Одновремен; но на выходах 7 блоков 1 устанавливаются прямые значения сигналов распространения переноса (Р,) . Причем, если Р, = =- Рп , = 1, то на выходе элемента И,...

Номер патента: 1624444

Опубликовано: 30.01.1991

Авторы: Золотовский, Коробков

МПК: G06F 7/544

Метки: извлечения, квадратов, корня, суммы, трех, чисел

...б.ок формиротиого грггерлкото 1,1 о с вхо.л5 16Српя. 1 сЧ НХС, 49 ПОСТуп,ЕТ По 1)Оронания .)то единичный вхо(1 ст;ршеггриггера регистра 4 - б сос гвегс гвенно,для блока 26 формирования - лици 1 ный выход .григгерл 17. Текуее .нлчецие вычета формируегся в эелгцтдхИ-ИЛИ 50 и 51. ГАОрлнровдеПый 11 г г по сигналу записывле гсл в григгеры52 (старший разряд) и 53 (младший).Счи гываетсл вычет с выход)в 54.,гяумножения вычета ца дза при К = 3дос Га точно его разряды пмецл гь ме -с тами (с Глрший рлзряд счи гть млддним, младшии стар(нм) . 13 цд)Огиццоформируется и дополцс.ние н, г д (Г).оки 41 и 42), разряды ньгч:.т ( менлютслмес гамп. 11 о)и гель ныче г 1 Гб) ки Зб -38) представляю 1 сс бс;кок ицднОниеус Гройс Гво. л,сли 060.3 начить рдр 5...

Номер патента: 1624445

Опубликовано: 30.01.1991

Авторы: Горбачев, Гусятин, Либероль, Руденко, Тимченко

МПК: G06F 7/552

Метки: вычисления, степной, функции

...= х где х - поо)(сггРЕе,( и гтрЕатете нье действительц; чи,(лС ПО.10 СИТСПЦЬЭ(ТР 1 Ц", Г .,ЦСцельс .,слд. Уг.1 ос,ог(Г Г1 т вычисления,споц,.уя; ,ч;(С БО 1 СТ(сЗ , РПСц" ;ПИ; И "С Р -грацценно) с. : ;)м цця дг т;. -мецтд, ри этом ;т(я;т (ьц,я и-НОСТЬ БЬ)С.,РЦИ 51 т"ЦС ,УЦ.ЦИ 1нд Вссй области спрцбудет грегьпдт, гсцт(; ц : ,р: 11 ГГ ГИ Е( Т)ЗИЧС)ГСДН 1 ЯТлблиНос сР;( н с ( Рп(ц)ЦРДЕЦМ ШДГ1хЛ(С(КС Г)прРДелим ;исл ПВОИЧНОГО КГЛД тсблич ног о црс О зс,х р ,5;н К аргу Рна н рвалГт;цл(ци ф,ць: и ние,ргум( нтд и К;,с: О(и к 1 з -енеик) Аункцип 1 рд Гце.овд г.1(. -цо, если прел г 1 ц , усис ь гдб -личцс)м Биде д Р.сОро и:и.,5 ц минтевеце, т) зд (чО: (",дци 1 Гдвигд друм( г, и дноозндеИ Ауцкдш, но мо но:гпи( с -ЕцЕ СКОО О: Д (С ; АЦ.П;и Ц ЦС--...

Номер патента: 1624446

Опубликовано: 30.01.1991

Авторы: Андроник, Гремальский

МПК: G06F 7/58

Метки: генератор, марковского, процесса, случайного

...и сигнале "1" на выходе элемента ИЛИ 1 О - в состоянии л, прц сигцале "Меньше или равно" цл выходе схемы 9 сравнения и сцгцлле "1" нл виходе элемента ИЛИ 10 - в сстоянии л.Пусть фиксируется г стояние л(При этом подается упрлвляюий сигнал "Сдвиг" нл регистр 4 сдвигл и сигнал Сложить нл цлклп:ц(влюий сумматор-вычитлтель 5. В результате50 этого в накапливающем сумматоре-вычитателе 5 Формируется новый адресАйг. На выходе блоков Ь и 7 памятипоявляются новые координаты с и г,5которые соответствуют элементу строки Г матрицы Р, находящегося по ад -ресу Ас 1 г = Адг + ц/4 + 1. Координата г поступает на первую группуинформационных входов схемы 9 сравнения двоичных чисел .Вновь срабатывает схема 9 сравнения, в зависимости от значения...

Номер патента: 1624447

Опубликовано: 30.01.1991

Авторы: Баринов, Заяц

МПК: G06F 9/42, G06F 9/46

Метки: выбора, подпрограмм

...регистра, григр, дешифратор и два элеменгл 1, прцчсм в Оттоке управления прямой вывод триггера соединен с первым входом первого злемецта И, второй вход ктор) о соединен с выходом дега%1 лтора, входы которого соедиРы с выхсдлми регистра, 20 иверсцый выход триггера соединен спервым входом второго элемента И, причем информационные вход устройства соединены с лттресгц )мт входами первого блока памяти, первая группа 25 выходов которого соединена с группс)йадресных входов второго блока пдмяти, группа выходов которого соединена с первой группой цеформдционных входов арО"тетиРек)го блока, 30 вторая и третея групди РФрмзцтоцньх Входов кот 1)оо РдинРцы сот ветственно с нихо;т;)ья третьего ичетвертого блоков пдмяттт, вход счцтывания которого...

Номер патента: 1624448

Опубликовано: 30.01.1991

Автор: Сенцов

МПК: G06F 9/46

Метки: многоуровневая, подсистема, прерываний

...входы контроллера 21,входящего в состав системного блока 204 прерываний, подключены запросы прерываний инициируемые событиями нерегулярного характера, которые должны обрабатываться с минимально возможными задержками. Запросы могут 25формироваться как в системной среде,так и и среде управляемых объектов,как правило эти события идентифицируются с аварийными состояниями. Вобъекте управления, например, это 30 может быть критическое состояние объекта, когда необходимо с максимальной скороСтью выполнить действия,предотвращающие аварию объекта.При поступлении сигнала запросапрерывания на соответствующий вход15 контроллера 21 последний в соответствии с вложенной структуройприоритетов формирует на своем выходе сигнал общего запроса, кото рый...
