G06F 7/06 — устройства для сортировки, выборки, подборки или сравнения данных на отдельных носителях информации

Номер патента: 161344

Опубликовано: 01.01.1964

МПК: B61L 27/04, B61L 3/12, G06F 7/06

Метки: 161344

...генераторов 5 - 14 расположены внутри колеи железнодорожного пути в шахматном порядке (количество их соответствует объему поездной информации).Условная комбинация электрических импульсов (код) с кодового датчика 15, установленного на группу взаимно противоположных поездных маршрутовпоступает через входные устройства 1 б и блок памяти 17 на дешифратор 18.Дискретные сигналы, декодированные в дешифраторе по способу цифрового воспроизведения показаний, поступают в блоки вычислительных регистров управляющей вычисли-.тельной машины 19 и через блок диодов 20, коммутирующий сигналы, в накопитель 21.Накопитель подготовлен к хранению информации при помощи приборов железнодорожной автоматики и телемеханики 22 и блока управления 23, Таким образом...

Номер патента: 187404

Опубликовано: 01.01.1966

Авторы: Биб, Саличко

МПК: G06F 7/06

Метки: многоканальный, регистратор

...импульсу извне устройство управления 1 вырабатывает импульс, с помощью которого могут быть открыты либо все пересчетные схемы 2, 3, 4, 5 одновременно, либо любая выбранная группа схем, Поступление информации в пересчетные схемы прекращается либо в каждую индивидуальную схему по сигналу с датчика, либо по группам, либо во все одновременно по какому-нибудь ведена структурная схема внешнему сигналу, Затем производится опрос всех пересчетных схем н вывод набранной в них информации через блок коммутации б и арифметическое устройство 7 на одно из вы ходных устройств 8.Таким образом, измерительная стойка (регистратор) представляет собой комплекс пересчетных схем, которые могут быть использованы и как пересчетные схемы для стати ческих...

Номер патента: 201773

Опубликовано: 01.01.1967

Автор: Офенгенден

МПК: G06F 7/06

Метки: информации

...в периодическое ЗУ. Оптимальное количество промежу точных ЗУ определяется величиной максимальной интенсивности исходящей информации, используемым методом упорядочивания, величиной периода периодического ЗУ. Ввод информации с промежуточного в периодиче.ское ЗУ осуществляют следующим образом.С периодического ЗУ последовательно считы.вают признаки, начиная с наименьшего. Так.же последовательно считывают признаки с промежуточного ЗУ, Считываемое значение признака А, с промежуточного ЗУ сравнивают со считываемым значением признака В, с периодического ЗУ. Если А, (В то считывают Ат+т и сравнивают с В, если А,) Вто считывают Ву,т и т, д.30 Если, например, ч, = В,1, то по адресу,определяемому числом )+1 и кодом, который201773 Составитель А. А....

Номер патента: 203312

Опубликовано: 01.01.1967

Автор: Офенгенден

МПК: G06F 7/06, G06F 7/08

Метки: информации, сортировки, статистической

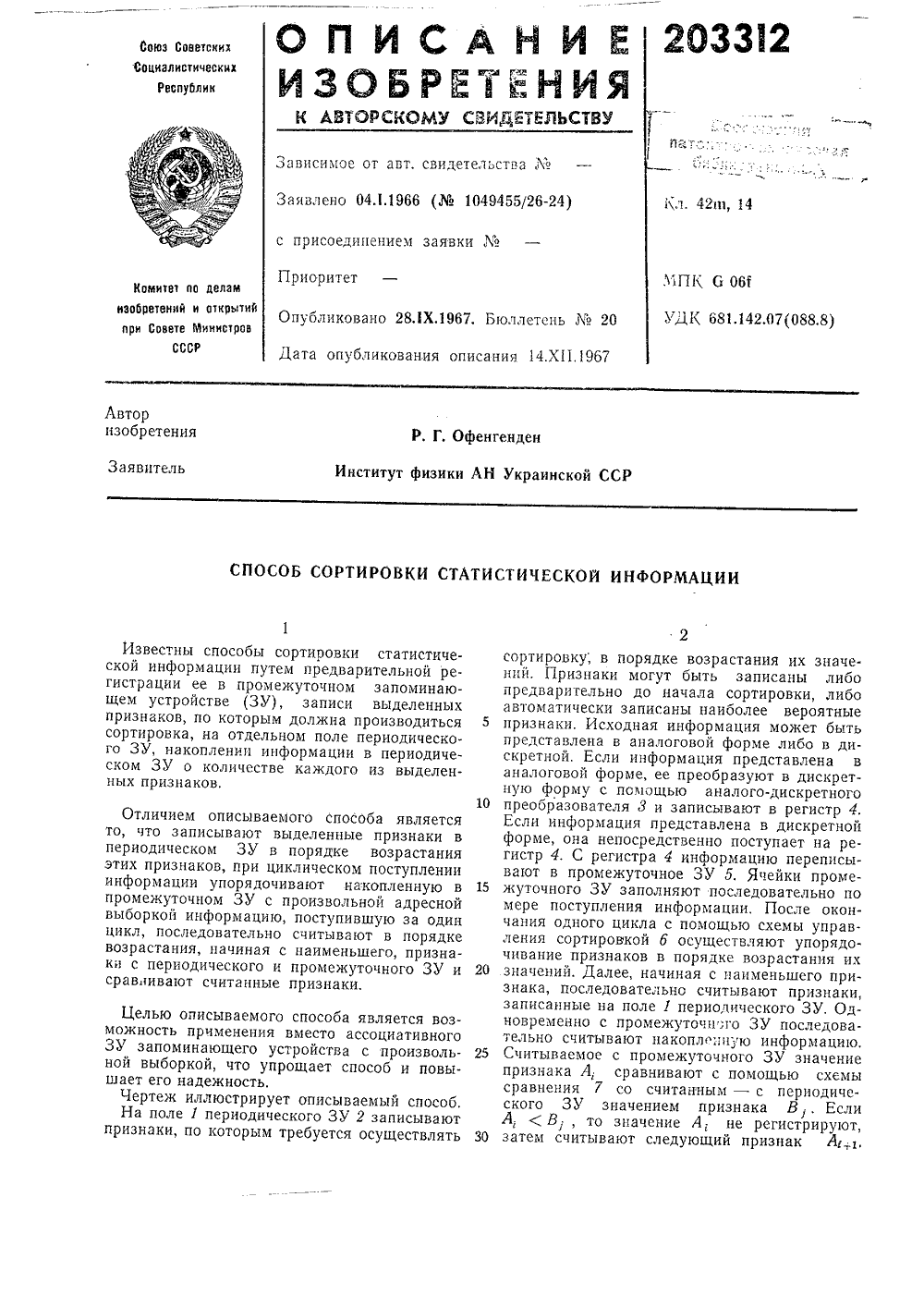

...в дискретной форме, она непосредственно поступает на регистр 4. С регистра 4 информацию переписывают в промежуточное ЗУ 5. Ячейки проме жуточного ЗУ заполняют последовательно помере поступления информации, После окончания одного цикла с помощью схемы управления сортировкой б осуществляют упорядочивание признаков в порядке возрастания их 20 значений. Далее, начиная с наименьшего признака, последовательно считывают признаки, записанные на поле 1 периодического ЗУ. Одновременно с промежуточн;го ЗУ последовательно считывают накопле; ную информацию.25 Считываемое с промежуточного ЗУ значениепризнака А, сравнивают с помощью схемы сравнения 7 со считанным - с периодического ЗУ значением признака В, . Если А, ( В то значение А; не...

Номер патента: 235391

Опубликовано: 01.01.1969

Авторы: Бородин, Вители, Каткова, Санько

МПК: G06F 7/06

Метки: большего, выборки, двух, чисел

...и переведет их сердечники в состояние О, под готовв цх к приему следующего разряда чисел. На выход при этом выдается 1, и одновременно с этим сердечники магнитных переключателей с помощьо импульсов обратной связи, снимаемых с обмоток элементов пере дачи через диоды, будут переведены в состояние О,Подобным же образом схема работает и вследующий период, когда в соответствующих разрядах чисел Л и В имеется 1.30 Когда в разряде числа Л окажется 1, а всоответствующем разряде числа В - 0, (т, е. данный разряд окажется определяющим), записи 1 в элемент передачи канала числа Б не происходит. Очередной продвигающии импульс, воздействующий на элементы передачи, спишет хранившуюся информацию только с сердечника элемента передачи канала...

Номер патента: 246162

Опубликовано: 01.01.1969

Авторы: Каллиников, Кутний

МПК: G06F 7/06

Метки: нуль-орган, цифровой

...изменение величины К, и связанного с ней числа т, . Кривая может быть разбита на четыре участка. При переходе с одного участка на другой ступенчато будет меняться и заданное число т определяющее требуемую емкость счетчика на -м участке.Эти положения легли в основу конструирования предлагаемого устройства.Сущность работы устройства заключается в следующем.Выбор числа т, производится в зависимости от величины задания, которая определяет область, где производится сравнение его 15 20 25 30 35 40 45 50 55 60 65 с переменной. Поэтому, зная задание, можно определять и участок аппроксимации, в который входит задание. Для каждого участка по известной формуле и известному закону изменения переменного сигнала заранее определяются числа т, ....

Номер патента: 246924

Опубликовано: 01.01.1969

Автор: Ладес

МПК: G06F 7/06

Метки: ближайшего, выбора, заданному, множества, чисел, числа

...записанному на регистре 2, чем к числу, записан ному на регистре 1, то тактовый импульспроходит через схему 4 на ее выход 10 и поступает на установочные входы нуля триггеров регистра 1. Этот же импульс через линию задержки 7 проходит на входы схемы совпа дения, а затем - на установочные входыединицы триггеров регистра 1. Импульс опроса проходит через те схемы совпадения 5, которые открыты потенциалами, соответствующими единицам кода .числа, .поданного на 25 вход 8. В результате число, поданное на вход8, оказывается записанным на регистре 1.Если число, записанное на регистре 3, оказывается ближе к числу, записанному на регистре 1, чем к числу, записанному на регизо стре 2, то импульс опроса со входа 9 прохо246924 Составитель И. Н....

Номер патента: 249047

Опубликовано: 01.01.1969

Автор: Ладес

МПК: G06F 7/06

Метки: положения, числа

...чисел Х и У, рдля записи п-разрядного двоичногосхему 1 сравнения разности Х и Усхему 5 сравнения полусумы Х и У си схемы б - 10 совпадения.На выходе 11 схемы 4 возникаетциальный сигнал, если Х - У(0; на12 - если Х - У)0 и на выходе 13Х - У=О оде 11 схемы 5, спгнни кает, ) 7; на выходе 15249047 П,р е д м е т,и з о б р е т е н и яУстройство для определения положения числа на числовой оси относительно двух других 15 чисел, содержащее регистры чисел, схемусравнения полусуммы двух чисел с данным числом, подключенную к регистрам чисел, отличающееся тем, что, с целью упрощения, оно содержит схему сравнения разности двух чи сел с нулем, также подключенную к регистрам чисел, и схемы совпадения, причем к первому и третьему выходам...

Номер патента: 274500

Опубликовано: 01.01.1970

Автор: Собко

МПК: G06F 7/06

Метки: записи, кодов, последовательных, считывания

...дискриминатором значащих (едпничных) разрядов,Выходы силовых схем совпадения соединены индивидуально с переключающимся контактом контактных групп реле. Нормально за мкнутые контакты этих групп соединены каждый с тремя входами своей группы схем совпадения записи, нормально разомкнутые - со вторыми входамп группы схем совпадения считывания.В исходном состоянии контактов реле устройство работает па запись. При этом схемы совпадения считывания по входам, соединенным с контактами реле, закрыты. Информация, подлежащая записи, заносится в регистр памяти. После нажатия кнопки Пускмодулятор автономно вырабатывает импульсначала отсчета (ИНО), передним фронтомкоторого произьодптся сброс обоих распреде 5 лителей, при этом па единичных выходах...

Номер патента: 276525

Опубликовано: 01.01.1970

Авторы: Базилевич, Замора, Котл, Савенко, Середюк, Шишка

МПК: G06F 7/06

Метки: логическое

...мультивибратора. Выход 31 триггеров 22 - 2 б, служащий для снятия импульсов при переходе триггера из рабочего состояния в нерабочее, соединен с симметричным входом 32 триггера 29.Работа устройства заключается в следую. щем.Для определения четности подстановки необходимо в г-ом рядке устройства замкнуть ключ Кгсгг, в г,-ом рядке - ключ Кгзсг 4, з-м рядке - Кгзагз и т. д. При этом в первом рядке устройства будет замкнут ключ К 1 сг 1, во втором - К 2 и в п-ом - Киа 1 гС замыканием пускового ключа 33 ждущий мул ьтивибратор генерирует последовательность разделе;ных во времени импульсов, каждый из которых снимается с одного из его выходов (первый импульс на первом выходе, второй - на втором и т. д.). Импульс с перво 5 10 15 25 Зо 35 40 45...

Номер патента: 285978

Опубликовано: 01.01.1970

Авторы: Крупин, Пашкевич

МПК: G06F 7/06, H03K 23/76

Метки: n-го, выделения, импульса

...раз вычислять число Р.Целью изобретения является обеспечение возможности непосредственного набора числа органами управления устройства. Это исключает возможность появления ошибки из-за неправильного вычисления числа Р. Суть изобретения заключается в разработке схемы, реагирующей не иа число Р, а непосредственно на заданный оператором порядковый номер импульса.Предложенное устройство строится иа основе М-разрядного десятичного счетчика и отлпсодержит трехразрядныи деся-на кольцевых ферротранзистрах Р - Р, переключатели ощью которых производппгся паформирователь Ф, элемент зазапомииающие ячейки Я 1 - Яз. работает следующим образом. а числа Л (У=- 725) пропзвоя установка ячеекстпойства,285978 аиаз 3786 ираж 48 Подписиов Типография, пр....

Номер патента: 292154

Опубликовано: 01.01.1971

Авторы: Лашевский, Свердлов

МПК: G06F 7/06

Метки: дешифратор, диодно-магнитный

...из основных составляющих емкостнотрансформаторной помехи образуется следующим образом. При подаче на одну из координатных шин управляющего импульса напряжения в каждом узле матпицы возникает паразитный емкостный ток, проходящий через паразитную емкость диода, первичную обмотку координатного трансформатора, междуобмоточную емкость трансформатора к нулевой 5 шине накопителя (нулевая шипа соединяетвторичные обмогки всех тоансформаторов с землей запоминающего устройства).Проходящий по первичной обмотке паразитный ток трансформируется во вторичную об мотку, вызывая в адресном проводе накопителя (в числовой линейке) ток помехи, Следствием этого тока является помеха в выходной (разрядной) обмотке накопителя. Помехи, создаваемые...

Номер патента: 296105

Опубликовано: 01.01.1971

МПК: G06F 7/06

Метки: 296105

...с кассетой направляющими. Это позволяет повысить быстродействие устройства. 15На чертеже изображен общий вид предлагаемого устройства и его поперечный разрез.Устройство для поиска содержит кассету 1 с планками 2 набора кода и поисковыми спицами 3, закрепленную на горизонтальном ва лу 4, удерживающую рамку 5, боковые стенки б которой направляющими 7 связаны с кассетой 1, Горизонтальный вал 4 связан с электодвигателем 8.Устройство работает следующим образом.Массив перфокарт (на чертеже не показаи) устанавливается на удерживающую рамку 5,и производится набор кода поисковыми спицами 3. Затем удерживающая рамка отводится по направляющим 7 в положение поиска. Массив перфокарт удерживается поисковыми спицами 3.Включается электродвигатель 8,...

Номер патента: 305474

Опубликовано: 01.01.1971

Авторы: Амельченко, Гладкий, Пат, Тугуз

МПК: G06F 7/06

Метки: лиотнка

...выходов генераторов 1 случайных импульсов от триггеров 2 и срабаты вают при подаче на них импульсов стробирования. Схемы 4 совпадения обеспечивают прохождение тактового импульса на один из четырех выходов блока выработки случайных приращений в зависимости от состояния триг-.5 геров 2 в момент опроса. Блок выработки случайных приращенийсодержит также источник 5 тактовых импульсов и источник 6 импульсов стробирования.20 Потоки случайных импульсов поступают свыходов генераторов 1 случайных импульсов на счетные входы соответствующих триггеров 2. При подаче импульсов стробирования схе-.мы 3 запрета отключают выходы генераторов 25 1 случайных импульсов от триггеров 2. Триггеры устанавливаются в одно из своих четырех устойчивых состояний в...

Номер патента: 306460

Опубликовано: 01.01.1971

Авторы: Бурченко, Диденко, Карнаух, Конарев, Нтель, Шандрин

МПК: G06F 7/06

Метки: кодирования, циклическомкоде, чисел

...к л:одам Дт - До, каждый из которых соединен с коцдепсатором С 1 - С 4 и с Бьходам 4 3 - 5 25 трансфлюксоров Т - Т 4.Устройство работает следующим образом.1 холирусмое число последоватсльцо Вводится через входную обмотку Ю трацсфлюксора Т, и сдвигается в старшие разряды транс флюксоров Т - Т 4, формирование контрольных разрядов на трацсфлюксорах Т - Т 4 происходит с момента поступлецця 1 старшего разряда кодируемого числа в трацсфлюксор Т 4. В этом случае производится сложецис по 45 пчо(1 2 солеркиуОго первого ц 3 тсгрого рсгзр 51- дов с содержимым четвертого разряда ца мо стовых диодных схемах. Для сложения содержимого этц:( разрядов выходпые обмотки ЪГ 3 трапсфлюксоров ТГ, Т и выходные обмотки 50 ЪЧб, 34 г 7 трацсфлюксора Т 4...

Номер патента: 313206

Опубликовано: 01.01.1971

Авторы: Новорасов, Хлг

МПК: G06F 7/06

Метки: колец, сортировщик, ферритовых

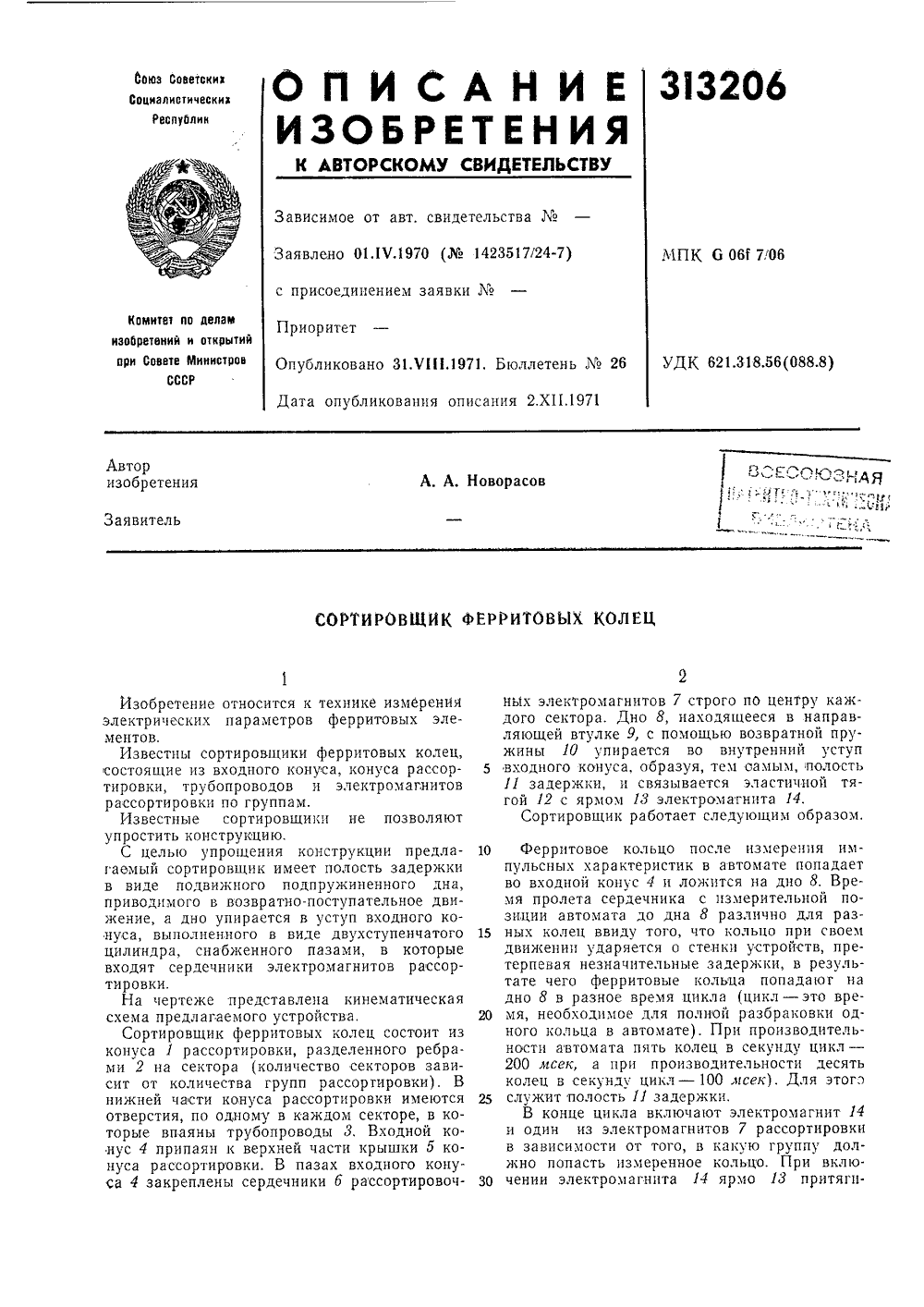

...в возвратно-поступательное движение, а дно упирается в уступ входного конуса, выполненного в виде двухступенчатого цилиндра, снабженного пазами, в которые входят сердечники электромагнитов рассортировки.На чертеже представлена кинематическая схема предлагаемого устройства.Сортировщик ферритовых колец состоит из конуса 1 рассортировки, разделенного ребрами 2 на сектора (количество секторов зависит от количества групп рассортировки). В нижней части конуса рассортировки имеются отверстия, по одному в каждом секторе, в которые впаяны трубопроводы 8. Входной конус 4 припаян к верхней части крышки 5 конуса рассортировки. В пазах входного конуса 4 закреплены сердечники б рассортировочв 7 строго по центру каж, находящееся в...

Номер патента: 328466

Опубликовано: 01.01.1972

МПК: G06F 7/06

Метки: 328466

...самый нижний триггер 3 перебора, положительный потенциал которого через и шину, ячейку п - 2 закрывает все входы 1 схем И 17, начиная от третьей вправо, За время действия положительного потенциала этого триггера будуг опрошены горизонтальные строки блока А: шины п - 1, п - 2, и - 31. На счетчик 10 и триггер 11 могут поступать импульсы только через третьи, четвертые, пятые схемы И 18 блока В.Опрос горизонтальных шин происходит следующим образом, Продифференцированный импульс положительного перепада напряжения опрокинутого триггера д опрокидывает кипп-реле б и - 1 шины. Через время тб с выхода кипп-реле б положительный импульс поступает на и - 1 шину, через схему И ячейки матрицы числа 81 воздействует лишь на входы 1 схем И 18 блока...

Номер патента: 385271

Опубликовано: 01.01.1973

Авторы: Галанский, Григорьев

МПК: G06F 7/06

Метки: дешифратор, пирамидальный

...намагниченности с индукцией - Вг. Пусть на вход 32 также приходит нуль, т, е, в следующий такт продвигаюгций импульс поступит по шине 15, при этом нижний сердечник возвратится в исхоцное состояние с остаточной индукцией - Вг и, перемагничиваясь, наводит напряжение в вы. ходной обмотке 7, которое запирает диод 3. Поэтому ток может пойти лишь на выход 9 через открытый диод 1 (это соответствует коду 00).Если по первому входу записан нуль, а на второй вход по шине 1 б приходит единица, то перемагничивается верхний сердечник, и ток коммутируется через диод на выход 10 (это соответствует коду 01),Пусть ча вход 33 поступила единица, т. е. ток записи, пришел по шине 14 - 18 и перемагнитил верхний сердечник в состояние +Вг, ,подтвердив в нижнем...

Номер патента: 398065

Опубликовано: 01.01.1973

Авторы: Иностранцы, Клаус

МПК: B07C 3/12, G06F 7/06

Метки: сортировки

...9 из блока памяти 7 в блок памяти 10. Если и(с этот носитель заиси лол;кенотсортировац в накопительную секцию 11, т. е. если сортировальная информация соответст вует накопительной секции 11, с помощью усилителя 12 цачицаст действовать отклоняющий узел 13 и носитель записи направляется с линии 1 в накопительную секцию 11. Если сортировальцая информация нс соответствует на копительцой секции 11, то отклоняющий узел 13 нс срабатывает и носитель записи остается на линии 1. Если передний край носителя записи достигает датчика тактовых импульсов 14, то через элемент 15 сортировальная цнфор мация псрслается из блока памяти 10 в блок памяти 16. При этом производится обработка данных и устанавливается, соответствует лц весещая В блок памяти...

Номер патента: 401988

Опубликовано: 01.01.1973

МПК: G06F 7/06

Метки: 401988

...подключены к входам схемы ИЛИ 10, счетчика времени 11, регистра времени 12 максимального значения, регистра 13 максимального значения цепей 14 пе реноса кода времени и цепей 15 переноса кода максимального значения.Число разрядов дополнительного регистра 6равно числу выходов дешифратора 2, определяемых разрядностью кода АЦП 1. Если АЦП 15 имеет четыре разряда, то число выходов дешифратора 2 составляет 16, если пять разрядов - 32 и т. д.401988 каз 319/12 Изд.138 Ти ЦНИИПИ Государствен Совета Министров по делам изобретений Москва, Ж, Раушскаж 647 Подп го комитета СССР открь 1 тий наб., д. 4/5 сное ипография, пр. Сапунова,вает в единицу все триггеры, которые к ним подключены.Например, при коде, соответствующем десятичному значению 12...

Номер патента: 401994

Опубликовано: 01.01.1973

МПК: G06F 7/06

Метки: 401994

...устройство, 2 Блок-схема предложенного устройства представлена на чертеже.Устройство содержит регистр 1, состоящий из триггеров 2 О - 2 первую группу схем И Зо - 31 и вторую группу схем И 4 - 4;. 3 Схемы И Зо - 3,служат для выдачи кода мииорант. Схемы И 41 - 4, 1 образуют цепь блокировок младших разрядов.Устройство работает следующим образом.Код числа записывается в регистр 1. Так как код миноранты содержит единицу только в одном разряде, соответствующем первому старшему значащему разряду исходного числа, то код миноранты представляется числом 2"- (где й - число разрядов исходного числа), Так, если для представления числа используются все гг разрядов, то независимо от значений формируется код 100О, так как производится блокировка входов...

Номер патента: 404081

Опубликовано: 01.01.1973

Автор: Чист

МПК: G06F 7/06

Метки: 404081

...на вход шины 19, олстают от импульсов иа входе шины 18, когда показание кольцевого счетчика 1 иа единицу меньше показания кольцевого счетчика 2, сигнал выдается с логической схемы 6, затем, после поступления отстающего импульса, когда показания кольцевых счетчиков совпадают, сигнал выдается с логической схемы 3. Передние фронты сигналов логических схем практически совпадают во времени с передними фронтами импульсов,поступающих на входы шин 18 и 19. Триггер 10, управляемый передними фронтами этих сигналов, выдает через сумматор 13 на вход усилителя 14 напряжение в виде импульсов с постоянной амплитудой и длительнослью, пРактически Равной гр. ПоэтомУ напряжение на выходе устройства будет пропорционально временному рассогласоваиию.В...

Номер патента: 367426

Опубликовано: 01.01.1973

МПК: G06F 7/06

Метки: информации, первичной

...предельному возможному значению шкалы измерений соответствует адрес ячейки (и, и) .Синхронизацию работы всех элементов устройства осуществляет блок 3 счета ранжированных частостей. Частота генератора 14 импульсов, входящего в него, составляет величипу, пропорциональную - , где т определяется как время обращения к блоку памяти на первом этапе работы устройства и как время обращения к регистрирующему устройству на втором этапе. Генератор импульсов имеет, кроме того, принудительный запуск от устройства регистрации информации и сигналом синхронизации занесения информации в адресный регистр блока памяти.В момент включения генератор импульсов запускает через вентиль 29 схему гашения адресного регистра и через линию 19 задержки и вентиль 28...

Номер патента: 369572

Опубликовано: 01.01.1973

Авторы: Герасимов, Заугольников, Карагандинский, Климовицкий, Лагуткин, Пратусевич

МПК: G06F 7/06, G06F 7/58

Метки: максимального, последовательности, случайных, чисел, числа

...ко второму входу триггера.На чертеже представлена блок-схема предлагаемого устройства, содержащая ключи 1 и 2, триггер 3, логические элементы И 4 и 5, буферный счетчик б, счетчик уставок 7, шину сброса 8 и вход 9 устройства.Устройство работает следующим образом.Предположим, что на вход 9 устройства поступает число-импульсная последовательность, соответствующая первому числу, например десяти, а триггер 3 находится в состоянии 1. Десять импульсов проходят через открытый ключ 1 на вход двоичного счетчика уставок 7, По окончаниии счета разряды 2, 2 двоичного счетчика переходят в состояние 1, а триггер 3 сбрасывается в 0 импульсом сброса, поступающим (по шине 8 после каждого числа. В этом положении триггер закрывает ключ 1 и открывает ключ...

Номер патента: 375642

Опубликовано: 01.01.1973

Автор: Подаков

МПК: G06F 7/06

Метки: матрица, переключательная

...второго элемента НЕ - прямые выходы ац - подсоединены к одноименным исполнительным органам. В качестве исполнительных органов могут использоваться двухвходовые элементы И, образующие (У М) элементов коммутационного поля матрицы, предназначенного для двухстороннего обмена информационными сигналами (от входа матрицы и ее выходам и наоборот) после установления в ней соответствующих соединений.ПМ, Ж, М, 1 представляет собой однородную прямоугольную матрицу, на пересечении а; строк и Ь; столбцов которой выключено Ж М схем элементов И, каждая из кюторых имеет У+М - 2 запрещанмцвх и два разрешающих входа, инверсный а и прямой а выходы. К прямому выходу подключается исполнительный орган (герконовое реле, двухвходовые схемы И и т. д.).Наличие...

Номер патента: 375643

Опубликовано: 01.01.1973

Авторы: Вител, Каракуюмч, Либерман

МПК: G06F 7/06

Метки: вычислительное, данных, учетных, цифровое

...блоку 1 блок памяти текущих данных является:памятью магазинного типа, что позволяет заполнять ячейки памяти блока текущих данных без использования специальных средств управления для поиска занесенного последним слова в массиве. Последовательно с блоком памяти текущих данных включен регистр 6 одноадресного сдвига, что позволяет через полный цикл,работы блока 2 расположить слова в его ячейках со сдвигом на одну адресную ячейку. Таким образом, при поступлении новых слов из входного блока в фиксированные моменты времены с интервалом, рав 1 ным времени полного цикла, слово из входного блока поступает в свободную ячейку. Слова, записанные в ячейках блоков 2 и 3 одновременно поступают во входные регистры 7 и 10 процессора...

Номер патента: 424141

Опубликовано: 15.04.1974

Автор: Фет

МПК: G06F 7/06

Метки: информации, сортировки

...строки ячеек х = О, Тогда на выходах 5 верхней строки, согласно выражению (2), получим: х 1,;: га1а на выходах 5 нижней (У-ой) строки:х,.= - га,/г 2 а 2,/ /г/а, (5)Соединим во всех ячейках нижней строки выходы 5 со входами 6. Тогда, согласно выражению (3), на входах 6 всех ячеек каждого столбца получиму =: х = га, /г 2,а 2 /Гг,.а, (6)Теперь подадим на все входы левого столбца ячеек г;1=1, Поскольку в каждом столббс, согласно (4),г г(аНау) я у определяется выражением (б), то на выходе 3 каждой ячейки получим функцию г,соответствующую выражению (1),Таким образом, для выделения максимального признака необходимо: в нижней строкематрицы соединить все выходы 5 со входамиб соответствующих ячеек; на все входы 4верхней строки подать константу...

Номер патента: 428387

Опубликовано: 15.05.1974

Авторы: Барбаш, Безбоков, Обретен, Тимонькин, Ткаченко

МПК: G06F 7/06, G06F 7/38

Метки: вычислительное, логических, минимизации, структур, схем

...минлмизаццц структур логических схем.Для решения задачи определения полной совокупности простых импликант на наборном поле 5 через ввод задаются все запрещенные числа логической функции, описывающей структуру минцм 11 зируемэй логиче койсхемы. В логический блэк 3 через ввод зада 5 ется одно из рабочих чисел, характеризующихлогическую функцию.При решении задачи определения про"т химплицент логической функции на наборномполе 5 задаются все раоочие числа мцню 11 о зируемой логической функции, а в лэгцче"к .йблок 3 вводится одно из запрещеняых чисел.На счетчик 7 блока управления 1 последовательно поступают импульсы через зв"д.Выходы счетчика 7 подключены ко входам5 дешифратора 2 и логического блэка 3, В соответствии с сигнала 11,...

Номер патента: 453689

Опубликовано: 15.12.1974

Авторы: Немшилов, Петров

МПК: G06F 7/06

Метки: однородной, структуры, элемент

...входами соответственно, вы 2ход схемы Исключающее ИЛИ соединен со входом первой схемы И, другой вход которой соединен с третьим настроечным входом, являющимся парафазиым ио отношеншо и первому настроечному входу,На чертеже представлена схема предложегтного элемента. Элемент содержит информациониыс входы 1 и 2, информационные выходы 3 и 4, схему Исключающее 11 ЛИ 5, схемы И 6 - 9, схемы ИЛИ 10 и 11, настроечные входы 12 и 13, причем входы 12 являются парафазными.Элемент работает следующим образом.Пусть иа шформацион 1 и 10 входподана переменная 1, а иа информационный вход 2 - переменная 1. Обозначим состояния парафазиых настроечных входов 12 через а и и, состояние настроечного входа 13 в чер ).В зависимости от значений и и Ь на...

Номер патента: 486316

Опубликовано: 30.09.1975

Автор: Храбров

МПК: G06F 7/06

Метки: данных, сортировки

...входы кото.рых подключены к выходам 6 соответствующих ячеек блока 4, а выходы 7 и другие входы 8 - соответственно к запоминающим блокам 9 и выходу блока 1. Выходы ячеек блока 4 связаны каналом 10 с блоком управления 3.Выходы блоков 9 посредством канала 11 соединены с входами блока записи 12. По каналу 13 из блока 1 поступают в блок 4 слова для опроса.Устройство работает следующим образом.По каналу 2 поступает очередной пакет данных. Блок 3 управляет приемом пакета и пословно записывает его в блок 1. С окончанием приема каждое слово из блока 1 направляется для опроса по каналу 13 на вход блока 4. Если в результате опроса сигнал совпадения на выходах ячеек блока 4 не появляется, то очередное слово пакета данных из блока 1 направляется для...
