Процессор быстрого преобразования фурье

Загрузка...

Номер патента: 1425709

Опубликовано: 23.09.1988

Авторы: Золотой, Легонин, Садыхов, Шаренков

МПК: G06F 17/14

Метки: быстрого, преобразования, процессор, фурье

...счетчиком 17 (И)-го адреса счетчик 33 обнуляется и на его выходе переноса формируется сигнал окончания процедуры перестановок, который поступает на вход узла синхронизации и запускает одно- вибратор 8, который устанавливает триггер 9 в "1", а счетчики 17 и 33 и триггер 32 обнуляется. Тем самым блок 4 адресации вновь готов к работе. При подаче на вход блока 4 адресации низкого потенциала запрещено формирование сигнала записи и реализуется режим считывания иэ блока 3.Процессор быстрого преобразования Фурье работает следующим образом.Исследуемый. процесс поступает на вход блока 1 вычисления коэффициентов фурье, на выходе которого формируются спектральные коэффициенты в обратном двоичном порядке, поступающие последовательно через...

Цифровой анализатор спектра уолша речевых сигналов

Загрузка...

Номер патента: 1425710

Опубликовано: 23.09.1988

Авторы: Гринчук, Коркмазский, Красовский

МПК: G06F 17/14, G10L 19/02

Метки: анализатор, речевых, сигналов, спектра, уолша, цифровой

...а сигнал 710 мажет быть использован для стробирования приемкика информации из анализатора.3 следующих двух тактах БПМУ 15 последовательно наращивает дважды сигналам с 2 адрес блока 3, переходя безусловно из адреса 8 н адрес 9 и далее в адрес 110. В адрес 10 БМПУ 15 проверяет условие Р -- 1приходящее с выхода блока 3 на информационный вход И б БПМУ 15. Если указанное условие не выполняется, та БПМУ 15 возвращается на адрес 8 для выдачи из анализатора следующего каэд 4 ициента Уалша. Если же условие Б= 1 выполняется, то это означает, что нсе 2 коэффициентов Уолша уже выданы из анализатора и по стрелке "Да" БПМУ 15 переходит н начало А микропрограммы БПУ. Знергетический спектр Уолша определяется как сумма квадратов четных и...

Коррелятор

Загрузка...

Номер патента: 1425711

Опубликовано: 23.09.1988

Авторы: Погрибной, Пристайко, Савчин

МПК: G06F 17/15

Метки: коррелятор

...5 и 6 ш-разрядные двоичных отсчетов и не более Т . Выходныесигналы блоков 16,и 17 перемножаются,блоками 9 и 10 на протяжении времениТ (Р + 1) с выходными сигналами блоков 19 и 20,поступающимичерез коммутаторы 7 и 8 на входы блоков 9 и 10 умножения. Произведения с выходов блоков 9 и 10с периодом Т/ (Р + 1) через коммутаторы 11 и 12 поступают на входы блоков 13 и 14 накопителей. Блоки 7 и 8имеют по (Р + 1) выходов, Комиутаторы 11 и 12 имеют также по (Р + 1) выходу. В правой части схемы устройства(Р + 1) входы и выходы блоков 7 и 11не используются, что связано с упрощением схемы управления коммутаторамипо управляющим, адресным входам.Блоки, 13 и 14 осуществляют суьщирование и накопление элементарныхпроизведений на протяжении...

Цифровой интерполятор

Загрузка...

Номер патента: 1425712

Опубликовано: 23.09.1988

Авторы: Борщева, Васильев, Карасинский, Таранов, Тульчинский

МПК: G06F 17/17

Метки: интерполятор, цифровой

...коды. 25В момент С, по импульсу С, навходе 10 (фиг,2 б) входной код Х,равный а, заносится в регистр 2 (фиг.2 а),так как на втором входе блока 1код равен нулю. т.е. выходной код регистра 2 Х(, )=а. С поступлением импульса С, на вход 11 осуществляетсяпервый цикл суммирования в сумматоре 3. Каждому такому циклу соответствует с некоторой задержкой циклсуммирования в сумматоре 4, синхронизируемый импульсами С. На выходесумматора 3 при условии, что выходнойкод Х регистра 2 равен а, образуетсяряд кодов 40(5) 1Х у (2 км 12 к) Х 1 ГХ ю где Х Х - выходные коды накапливающих сумматоров 3 и 4.Если в регистр 2 бып занесен код Х=а, то после следующего импульса 1 в регистр 2 будет занесен код Х 7, так как входной код в данный момент времени в...

Устройство для определения закона распределения случайной величины

Загрузка...

Номер патента: 1425713

Опубликовано: 23.09.1988

Авторы: Алыпов, Душнюк, Фатиков

МПК: G06F 17/18

Метки: величины, закона, распределения, случайной

...на 1-м выходе блока 57 сравнения. Таким образом, блок 57 выделяет интервал аппроксимации, в котором находится реализация Х;, Синхронизация работы дискриминатора осуществляет-, ся управляющими импульсами с выхода синхронизатора 60. Значение высоты соответствующего столбца оценки через 3-й элемент И 62 и элемент ИЛИ 63 поступает на второй информационный вход умножителя 64, на первый информационный вход которого поданоЙзначение -- длины интервала аппро- Мксимации. При поступлении на тактовый вход умножителя 64 разрешающего импульса с элемента задержки синхро" ниэатора 60 на выходе умножителя 64й формируется значение Р М площади 3-го столбца оценки, поступающее далее на входы умножителей 65 и 66, Ио импульсу с синхронизатора 60 на выходе...

Анализатор электрических сигналов

Загрузка...

Номер патента: 1425714

Опубликовано: 23.09.1988

Авторы: Гущин, Исаков

МПК: G06F 17/00

Метки: анализатор, сигналов, электрических

...или сбрасывает триггер 29, Последний устанавливается при положительном ц , еслилогической единице соответствуетсигнал признака перекоса на выходепереноса Р реверсивного счетчика илисигнал на прямом выходе триггера 27;и при отрицательном П , если логической единице соответствует сигнална указанном выходе переноса или сигнал на инверсном выходе триггера 27,.Сброс триггера 29 происходит при положительном Ыб, когда сигнал на инверсном выходе триггера 27 равен логической единице и отрицатчьном142- П, когда логической единице раненсигнал на прямом выходе триггера 27. ,Свечение индикатора 38 соответствует отрицательному знаку. числа накопЭ 5ленного в реверсивном счетчике, Записьинформации. в регистры 36 осуществляется при наличии сигнала...

Устройство для определения закона распределения случайной величины

Загрузка...

Номер патента: 1425715

Опубликовано: 23.09.1988

Авторы: Алексеева, Алыпов, Фатиков

МПК: G06F 17/18

Метки: величины, закона, распределения, случайной

...содержащий узел вычисленияобратной величины, два делителя, двавычислителя Гамма-функции, синхронизатор и узел вычисления квадратногокорня, причем в блоке вычисления пао раметра аппроксимац вход вычитаемого пе соединен с выходом а выход через квадр входом вычитаемого рэксцесса читателя вого ервого регистратор соединен с срого вычитателя, вход уменьшаемого которого соединен с выходом второго регистра,тактовый вход второго вычитателя соединен с выходом первого элементазадержки и через второй элемент задержки - с тактовым входом узла вычисления квадратного корня, информационный вход которого соединен с вы 14251ходом второго вычитателя, в блоке вычисления параметров распределения первый выход синхронизатора соединен с тактовым...

Статистический анализатор

Загрузка...

Номер патента: 1425716

Опубликовано: 23.09.1988

Авторы: Алыпов, Душнюк, Фатиков

МПК: G06F 17/18

Метки: анализатор, статистический

...С выхода вычитателя 22через блок 24 вычисления модуля на15информационный вход демультиплексора27 поочередно поступают коды абсолютных разностей 3/М-Р (х ) , 1 = 1,К.Эти разности записываются в регистры3, Если код на первом инФормационном 20входе 1-го элемента 28 сравнения превышает код на его втором информационном входе с выхода соответствующегорегистра 4, то на выходе элемента 28сравнения формируется импульс, по которому содержимое регистра 3 переписывается в регистр 4, Таким образом,по окончании обработки всех И реализаций случайной величины х, в 1-м регистре 4 хранится значение 0 = 30= шрх(Р(х )-Р(х ), 1 = 1,И. Напервом выходе блока 29 формируетсякод Э= ш 1 п 0, на втором выходе -номер 1 эталонной априорной функции, которой...

Устройство для определения дополнения множества

Загрузка...

Номер патента: 1425717

Опубликовано: 23.09.1988

Авторы: Богумирский, Цыганков

МПК: G06F 17/27

Метки: дополнения, множества

...1 памяти считывается код второго элемента множества А, который сравниваетсяс кодом первого элемента множества Р.,Импульсом с третьего выхода распределителя 13 в счетчике 2 формируетсяадрес третьего элемента множества А.Устройство работает аналогично дотех пор, пока не возникнет одна изследующих ситуаций,Код очередного элемента множества А, считанный из блока 1 памяти,совпадает с кодом первого элементамножества Р В, этом случае появляется сигнал на левом выходе схемы 11сравнения, в результате чего подготав"ливается к срабатыванию элемент И 5.При этом по импульсу на первом выходе распределителя 13 в счетчик 2принимается адрес первого элемента3 14257множества А, а в счетчике 3 формируется кодвторого элемента множества Р, Выдача...

Устройство для обработки информации о комплектовании партии деталей

Загрузка...

Номер патента: 1425718

Опубликовано: 23.09.1988

Авторы: Воробьев, Кислицын, Ланских

МПК: G06F 17/00

Метки: информации, комплектовании, партии

...по каждому переднему Фронту импульса переполнения счетчика 2 производится перезапись информации из регистра 3(оценки С ) в ОЗУ 12, где в конечвном итоге оказываются все оценки С 8С появлением импульса переполнения счетчика 6 заканчивается формирование массива оценок С в и начинаетсяэтап формирования оценок Сд . Приэтом в единичное состояние переходяттриггеры 36 и 39, и тактовые импульсыат генератора 16 проходят черезэлементы И 17 и 19, ИЛИ 26 на счетный вход счетчика 6. Через информационные выходы счетчика 6 поочередноопрашиваются строки ПЗУ 14 и через де.шифратор 9 подключается к сумматору 10 информация счетчиков 7 по деталям вида В. Поочередный выбор столбцов ПЗУ 14 осуществляется через информационные выходы счетчика 2, переход в...

Система для контроля монтажа

Загрузка...

Номер патента: 1425719

Опубликовано: 23.09.1988

Авторы: Никаноров, Пучков, Романов

МПК: G01R 31/02, G06F 11/14

Метки: монтажа

...кнопки блока 35, появление на выходе элемента И 28, импульсов исходного состояния, Этот сигнал через элемент ИЛИ 24 и блок 19 попадает в магистраль. Из магистрали он выделяется блоками 18, и 18 и поступает на входы элементов И 25 и 25 , на других входах которых присутствует в это время сигнал с выходов формирователей 26, и 26 , Элементы И 25, и 25 в этом случае формируют импульс установки в исходное состояние счетчиков и триггеров обоих устройств, Импульсом с выхода формирователей 26 и 26 переключаются в нулевое состояние триггеры 27, и 27, которые блокируют работу формирователей 26, и 26 до окончания текущего цикла, а также по заднему фронту запускаются формирователи 31, и 31,Во вспомогательном устройстве импульс с выхода...

Устройство для контроля структурной целостности объекта

Загрузка...

Номер патента: 1425720

Опубликовано: 23.09.1988

Авторы: Красников, Науменко, Черепащук

МПК: G06F 11/30

Метки: объекта, структурной, целостности

...23 выдает сигнал совпадения кодов, Этот сигналпоступает на вход демультиплексора 20,который подклюЧает свой вход к входутого счетчика в блоке 21 счетчиков, 15номер которого соответствует номерурегистра в блоке 13. Это достигаетсятем, что блоки 15-17 и демультиплексор 20 управляются одним и тем же кодом. Одновременно сигнал совпадения 20поступает на вход 26, задерживаетсяблоком 47 на время переходных процессов в блоке счетчиков и регистрах,осуществляет сброс счетчика 42 ипоступает на вычитающий вход счетчика 19, уменьшая записанный в нем кодна единицу. При полном заполненииблоков 13 и 14 регистров депифратор45 выдает сигнал, который информирует о необходимости остановки нагружения конструкции.Для тогочтобы вывести данные изблоков 13 и...

Многоканальное устройство для управления гальванообработкой

Загрузка...

Номер патента: 1425721

Опубликовано: 23.09.1988

Авторы: Войкин, Игнатуша, Каплан, Оксанич, Петрович, Рябинин, Смилянский

МПК: G06F 17/00

Метки: гальванообработкой, многоканальное

...количество датчиков 12 параметров 30 рабочей среды, количество входов сумматора 18 и необходимое количество ячеек блока 10 памяти уставок. На фиг.2 количество параметров равно двум. При этом количество датчиков 12 равно двум, количество входов сумматора 18 тоже равно двум, а количество ячеек блока памяти уставок 10 равно пяти: первая ячейка - нижнее значение первого измеряемого пара метра вторая ячейка - нижнее значение второго измеряемого параметра," третья ячейка - значение первого параметра в. точке пересечения аппроксимирующих прямых, четвертая ячейка - 45 значение второго параметра в точке пересечения аппроксимирующих прямых; пятая ячейка - постоянный коэффициент оКоличество блоков 10 памяти уста 50 вок принимается по количеству...

Устройство для контроля информации

Загрузка...

Номер патента: 1425756

Опубликовано: 23.09.1988

Авторы: Агеев, Смолич

МПК: G06F 11/30, G08C 25/00

Метки: информации

...отвечающего наличиюв цепи логического входа или выхода,информация из анализатора 8 передается в блок 1 О сравнения,При Хо1, что соответствует окон-.чанию исследуемой цепи и началу следующей, на втором выходе переключателяпоявляется управляющий сп нал для1425756 10 15 20 фиксации ошибки и передачи информации из регистра 3 в регистр 4. Если при сравнении в блоке 10 сигналы оказываются одинаковыми, т.е. в исследуемой цепи до настоящего момента присутству ют только входы или только выходы, то анализу подвергается очередное слово информации 32 бит, запоминаемое н регистре 3 и поступающее в анализатор 8 и переключатель 5. При неравенстве информации, поступающей в блок 10 сравнения, исследуемая цепь считается логически верной и анализ...

Устройство для индикации

Загрузка...

Номер патента: 1425772

Опубликовано: 23.09.1988

Автор: Калитурин

МПК: G06F 3/147, G09G 3/28

Метки: индикации

...данных сдвигового регистра 13. По истечении семи тактов сигнал, возникающий на выходе переполнения счетчика 8, поступает на тактовый вход сдвигового регистра и в. его старший разряд записывается логическая "1", а на соответствующем инверсном вьжоде появляется уровень логического "0", Сдвиговый регистр 13 работает так, что если имеется сигнал разрешения записи данных на первом управляющем входе, то его разряды, начиная со старшего, последовательно заполняются логическими "1" по мере поступления на его второй управляющий вход импульсов с выхода перепол-нения счетчика 9.Следовательно, если и во втором старшем разряде индикатора 6 должна индицироваться цифра "0", блок 11 сравнения фиксирует равенство кодовых комбинаций, поступающий...

Регистр

Загрузка...

Номер патента: 1425785

Опубликовано: 23.09.1988

Авторы: Меренков, Панфилов

МПК: G06F 7/58, G11C 19/00

Метки: регистр

...3 ре"гистра, кроме первого и.последнего,через элементы ИЛИ-НЕ 5 и с информационных входов 8 регистра через элементы И 4 складываются по модулю дваэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ б и поступают на входы триггеров 7 последующих ячеек 3 регистра. Информация с информационного .входа 8 первого разряда через элемент И 4 и информация с выхода блока 2 обратной связи через мультиплексор 1 и элемент ИЛИ-НЕ 5 первого разряда регистра складывается по модулю два элементом ИСКПОЧАЮЩЕЕ ИЛИ б и подается на вход триг гера 7 первой ячейки 3 регистра. Таким образом, регистр преобразуется в параллельный сигнатурный анализатор.При подаче на вход 9 сигнала логического "0" а на вход 10 сигнала логической ."1" на входы триггеров 7 всех ячеек 3 регистра, кроме...

Способ приготовления газовых смесей

Загрузка...

Номер патента: 1427281

Опубликовано: 30.09.1988

Авторы: Баженов, Журавлев, Мурзин

МПК: G06F 15/173

Метки: газовых, приготовления, смесей

...с заданным компонейтом - кислородом, с концентрацией кислорода 2,0710 "ог.Для получения смеси требуемого состава азот из баллона направляют последовательно через первую 1 и вторую 2 твердоэлектролитные ячейки. Затем к электродам второй ячейки подключают напряжение 1. , значение которого соответствует задаваемой концентрации кислорода (Сз2,07 10 Я). Напряжение Бз рассчитывают по формуле Нернста где К - газовая постоянная;Т - рабочая температура ячейки;4 Г в количест электричества, необходимое для электрохимического переноса 1 моль кислорода;Со - концентрация кислорода в сравнительной среде.Если Т = 907 К, а Со = 20,7 О то 1.)з = 225 10 15 20 25 30 Под действием напряжения кислород начинает извлекаться из потока газа, при этом через...

Устройство для распределения импульсов

Загрузка...

Номер патента: 1427354

Опубликовано: 30.09.1988

Автор: Богумирский

МПК: G06F 1/04

Метки: импульсов, распределения

...2, который откры 50вает группу 8 элементов И. Код изрегистра 7, поступает на первые входыэлементов ИЛИ 10, -10и проходит навходы дешифратора 9, Если в регистре7 находится код числа 1 ( = 1,и), то появляется сигнал на -омвыходе дешифратора 9, который подается на -ый информационный вход группы 6 элементов И. После этого появляется импульс на выходе элемента 5 задержки, по которому появляется импульс на выходе 15, устройства.По второму импульсу на счетном входе счетчика 1 в нем формируется код числа 2. При этом появляется сигнал на втором выходе дешифратора 2, который открывает группу 8; элементов И. В дальнейшем распределитель работает аналогично.В результате этого код из регистра 7; поступает на х-ые входы элементов ИЛИ 10;-10, и...

Устройство для синхронизации вычислительной системы

Загрузка...

Номер патента: 1427355

Опубликовано: 30.09.1988

Авторы: Игнатьев, Латышев, Ушаков

МПК: G06F 1/04

Метки: вычислительной, синхронизации, системы

...генератора соединен с входом элементазадержки и является тактовым выходомблока, выход элемента задержки явля ется запускающим выходом блока. Изобретение относится к вычислительй технике и может быть использовано при проектировании микропроцессорнцх систем модульного типа.Цель изобретения - повышение точности за счет сохранения при выходе из строя одного из блоков выработки синхросигналов синхронной работы отдельных групп блоков.Йа фиг.1 лриведена схема устройства на фиг.2 - схема синхронизируемого генератора тактовых импульсов, на фиг.З - временная диаграмма работы устройства.Устройство содержит и блоков (1 -1) выработки синхросигналов. Кажды блок 1 содержит задающий генератор 2, элемент 3 задержки, синхровход 4, запускающий выход...

Бесконтактный шифратор символов для пишущей машинки

Загрузка...

Номер патента: 1427356

Опубликовано: 30.09.1988

Авторы: Либман, Рухадзе, Черняк

МПК: G06F 3/02

Метки: бесконтактный, машинки, пишущей, символов, шифратор

...всех микротрансформаторов 3,1-3.10 соединены в последовательную цепь синхросигнала, связанную с входом операционного усилителя 9, подключенного своим выходом к входу одновибратора 10. Выход одновибратора 10 соединен с входом первого формирователя 11, подсоединенного своим выходом с входом второго формирователя 12, выход которого соединен со сбросовыми входами триггеров 8.Бесконтактный шифратор символов работает следующим образом.,В исходном положении буквенногорычага 1. постоянный магнит 2. расположен непосредственно над микро"трансформатором 3,1 и насыщает егосердечник. Поэтому при наличии переменного тока в обмотках 4,1-4.10 воз"буждения в обмотках 5.1-5.10 синхросигнала и в обмотках 6.1-6.10 кодовыхсигналов возникает ЭДС малой...

Устройство для ввода информации

Загрузка...

Номер патента: 1427357

Опубликовано: 30.09.1988

Автор: Юрченко

МПК: G06F 3/02

Метки: ввода, информации

...клавиатуры 1 находится в состоянии "0", а вторая группа выходов в состоянии "1. Выход первого элемента ИЛИ 3 устанавливает выходы регистра 2 по входу сброса в нулевое 25 состояние. Сигнал на выходе второго элемента ИЛИ 5 отсутствует. При нажатии на какую-либо клавишу происходит размыкание размыкающих контактов клавиатуры, при этом на одном из выходов первой группы клавиатуры появляется сигнал, который снимает через первый элемент ИЛИ 3 сигнал блокировки с входа сброса регистра 2,При замыкании замыкающего контакта клавиши уровнем "0" происходит запись в регистр 2. Появившийся при этом на выходе второго элемента ИЛИ 5 сигнал запускает формирователь импуль" сов 6, При этом на обеих группах ад ресных входов блока 4 стабильный сигнал, и...

Устройство для сравнения чисел в системе остаточных классов

Загрузка...

Номер патента: 1427358

Опубликовано: 30.09.1988

Авторы: Гальцев, Горбенко, Краснобаев, Медведев, Пеньков

МПК: G06F 7/04

Метки: классов, остаточных, системе, сравнения, чисел

...19, ачисло В - в регистре 18, Если КК,то с выхода "Равно" блока 9 сигналпоступает на первые входы элементовИ 21, 22, 23, при этом если= = 0или с = Я = 1, то сигнал с инверсного выхода сумматора по модулю два 20открывает третий элемент И 21, выходной сигнал которого открывает группыэлементов И 10, 11, и в этом случаев регистрах 18 и 19 содержатся равныечисла, т,е. А = В; если= О, 3 = 1,то с прямого выхода, сумматора 20 сигнал цоступает на первые входы элементов И 24,.25, сигнал с выхода первогоподрегистра ( = 1) через элементыИ 25, 22 и элемент ИЛИ 26 открываетгруппы элементов 13 и 15, аналогичновышеприведенному случаю А В, еслиО(= 1, Д = О, то будут открыты группы элементов И 12, 14,Формула изобретенияУстройство для сравнения чисел в...

Конвейерный сумматор

Загрузка...

Номер патента: 1427359

Опубликовано: 30.09.1988

Авторы: Грицык, Любецкая, Паленичка, Черчик

МПК: G06F 7/50

Метки: конвейерный, сумматор

...ш последовательных чисел, вычисленная относительно числа а; .Таким образом, данный конвейерныйсумматор может быть использован дляскользящего усреднения (сглаживания)последовательности двоичных чисел,т,е. отсчетов сигнала по следующейформуле:ги у,:- Г ашК огде у 1 - результат скользящего усреднения.Когда ш является степенью двойки,т.е, ш = 2 , то операция деления выечислительной суммы на ш соответствуетсдвигу кода суммы вправо на 1 разрядов. Поэтому данный сумматор при наличии элементов задержки (регистров)на ш чисел для задержки а;можетреализовать операцию скользящего усреднения.При реализации операции вычитанияп-ый разряд двух входных шин сумматора является знаковым разрядом.Для конвейерной реализации вычисления суммы ш чисел по...

Устройство для деления

Загрузка...

Номер патента: 1427360

Опубликовано: 30.09.1988

Автор: Эйнгорин

МПК: G06F 7/52

Метки: деления

...величине В, а наего управляющие входы в . некоторыйкод С с разрядных выходов счетчика4514, В силу своего построения делитель 13 частоты преобразует входныеимпульсы с частотой следования, пропорциональной величине В, в выходныеимпульсы с частотой следования, пропорциональной произведению ВС, иэти импульсы поступают на вычитающийвход счетчика 14 с некоторой задержкой, обусловленной элементом 15 задержки, для исключения возможности 55состязания по фронтам между сигналами .на информационном и управляющемвходах делителя 13 частоты. На вход сложения счетчика 14 с выхода делителя 8 частоты поступает последовательность импульсов с частотой, пропорциональной величине А. Состояние счетчика 14 стремится к состоянию...

Устройство для умножения

Загрузка...

Номер патента: 1427361

Опубликовано: 30.09.1988

Авторы: Гончаренко, Дорожкин, Жабин, Лысенко

МПК: G06F 7/52

Метки: умножения

...прямого кода регистра 7, который суммируется с содержимым регистра 2, сдвинутым на один разряд влево путемсоответствующей коммутации вьподоврегистра 2 и входов сумматора 1, и 15результат суммирования запоминаетсяв регистр 2, Таким образом, осуществляется прибавление "-1" к -омуразряду када множимаго Если очередная цифра множимого О, то содержимое 20регистра 3 не изменяется, а содержимое регистра 2 сдвигается на одинразряд влево и в младший разряд заносится "0", При наличии сигналов Тили Т группа мультиплексоров 5 пропускает, информацию с вьподов сумматора 4 на входы регистра 3 беэпреобразования. По тактирующемусигналу Т 1 происходит сдвиг на одинразряд влево кода в регистре 8 и 30код на 1-ом шаге будет равен весу "1.После окончания...

Устройство для вычисления тригонометрических функций

Загрузка...

Номер патента: 1427362

Опубликовано: 30.09.1988

Авторы: Валов, Виткин

МПК: G06F 7/548

Метки: вычисления, тригонометрических, функций

...входа 7 устройства,По фронту каждого тактового импульса осуществляется увеличение5(уменьшение) содержимог о накапливающего сумматора-вычитателя 6 на велиРчину 2 , где р - номер старшего значимого разряда величины. Одновременно осуществляется вычисление значения здпх;, и созхпо соотношениям (3), (4) с помощью блока 2 умножения и комбинационных сумматоров3,4.После очередного тактового импульса в накапливающем сумматоре-вычйтателе 6 появится код, совпадающий созначением аргумента, В этом случаепроявляющийся единичный сигнал навыходе признака "Равно" схемы 5 сравнения установит триггер 16 в единичное состояние, блокируя тем самым элемент И 17 для прохождения тактовыхимпульсов с синхронизирующего входа7 устройства, Данный единичный...

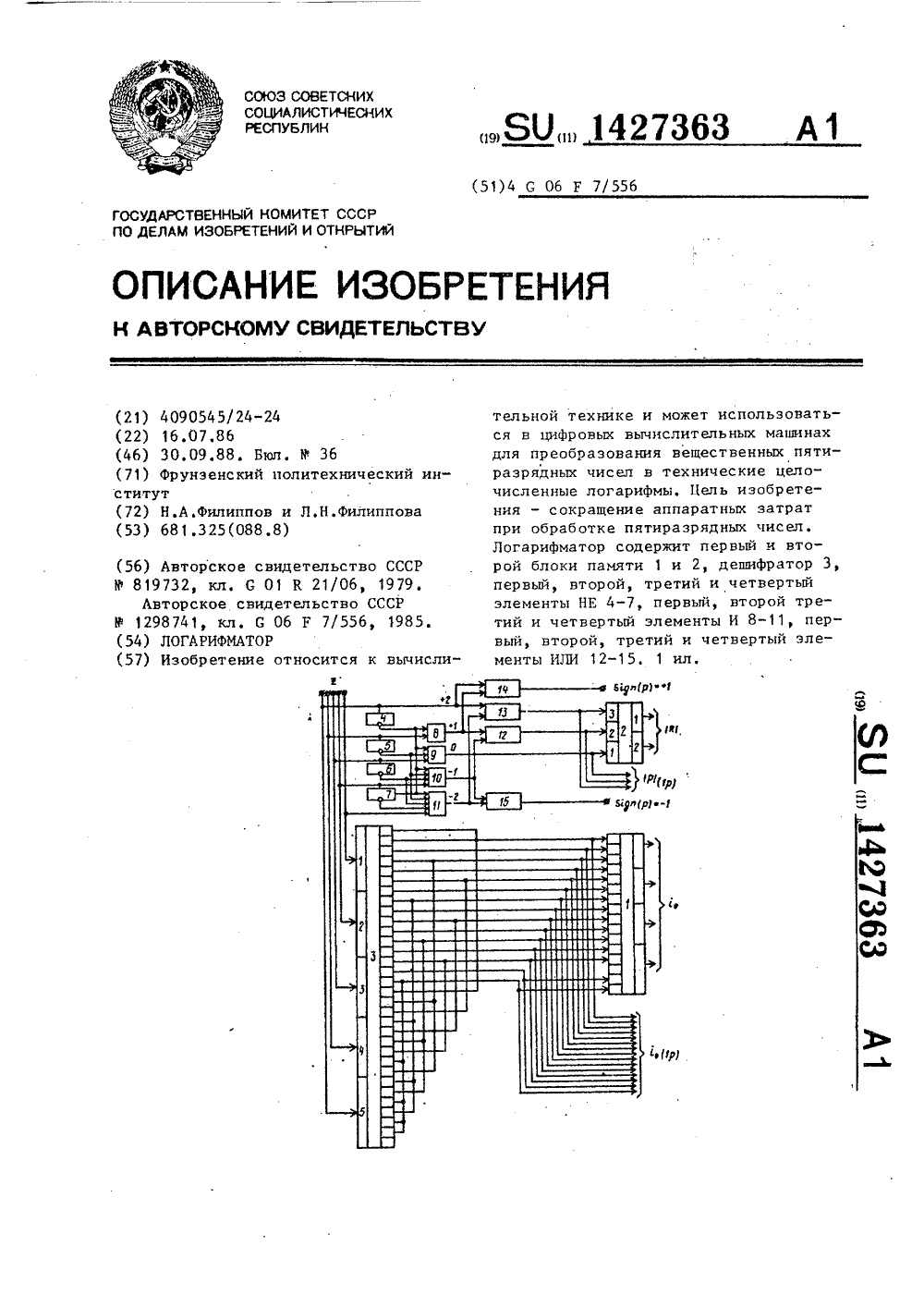

Логарифматор

Загрузка...

Номер патента: 1427363

Опубликовано: 30.09.1988

Авторы: Филиппов, Филиппова

МПК: G06F 7/556

Метки: логарифматор

...элементы ИЛИ, вход логарифматора соединен с входом дешифратора, выходы первого и второго блоков памяти соединены соответственно с выходами четырехразрядного кода первого числа и двухразрядного кода второго числа технических целочисленных логарифмов логарифматора, о т л и ч а ю щ и й - с я тем, что, с целью сокращения аппаратных затрат при обработке пяти" разрядных чисел, он содержит первый, второй, третий и четвертый элементы НЕ, первый, второй, третий и четвертый элементы И, причем первый разряд входа логарифматора соединен с первыми входами первого и второго элементов ИЛИ и через первый элемент НЕ - с первыми входами первого, второго, третьего и четвертого элементов И, второй разряд входа логарифматора соединен с вторым входом...

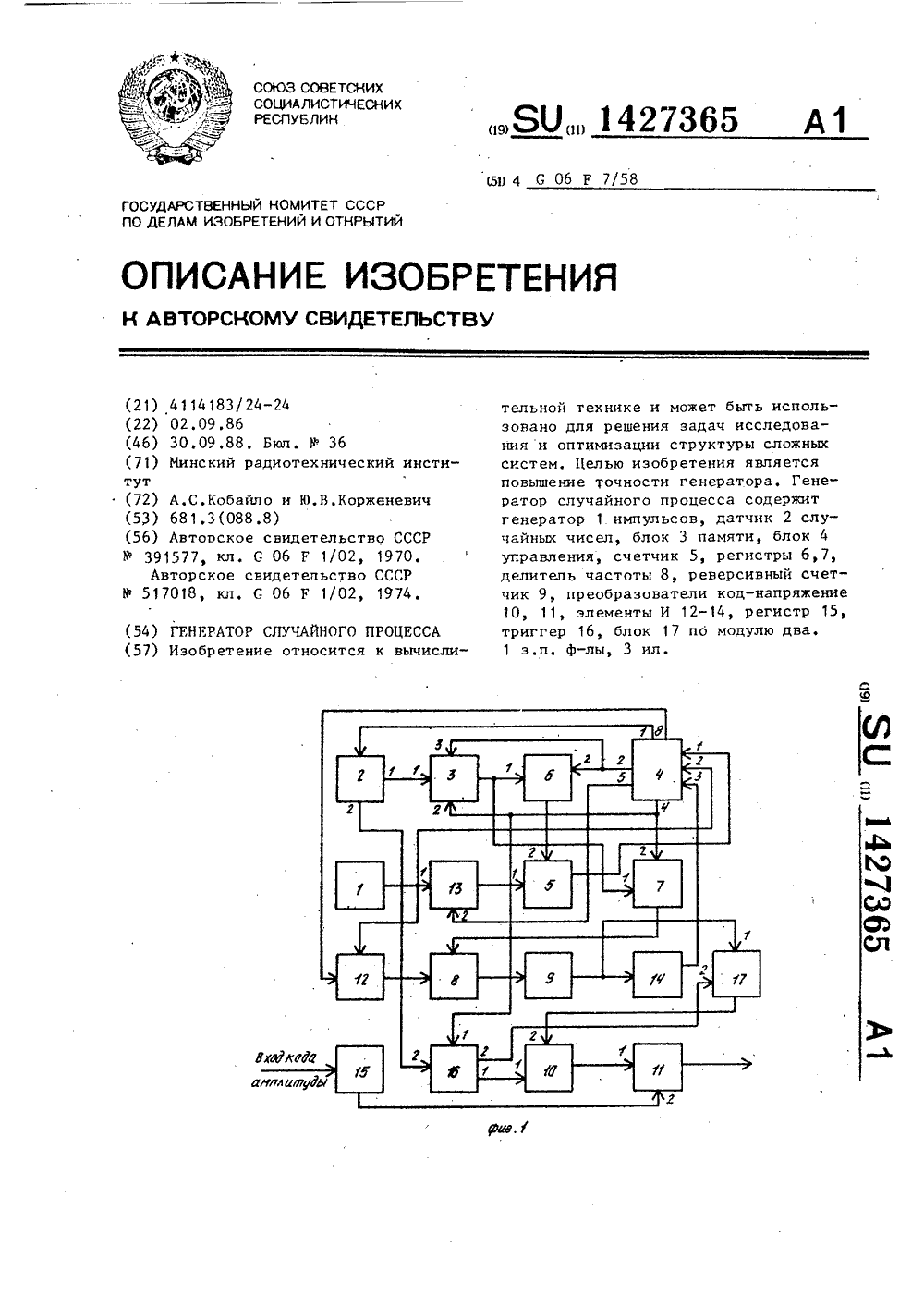

Генератор случайного процесса

Загрузка...

Номер патента: 1427365

Опубликовано: 30.09.1988

Авторы: Кобайло, Корженевич

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...выход счетчика импульсов 5, ко- . торый последовательно уменьшает свое состояние на единицу, формируя длительность паузы, Ь)- по двум импульсам с первого выхода блока 4 датчик 2 случайных чисел формирует последовательно два равномерно распределенных случайных числа, задающих адреса блока 3 памяти, ) - импульса.ми с второго и четвертого выходов блока 4 осуществляется последовательное считывание по формируемым датчиком 2 случайных чисел адресам кодов, задающих соответственно значения паузы и длительности импульса на (+1)-ом цикле и внесение этих кодов соответственно в регистры б и 7, а также установка равновероятного состояния триггера 16. При достижении счетчиком 5 нулевого состояния формирование длительности -ой паузы...

Микропрограммный модуль

Загрузка...

Номер патента: 1427366

Опубликовано: 30.09.1988

Авторы: Литвиненко, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: микропрограммный, модуль

...модуля появляется единичный потенциал,которым закрываются блоки 10, 11111,3, элементов И, счетчик 2 переводится в режим счета, открываетсяэлемент И 14, блокируется регистр 3микрокоманд, блок 4 ключей с тристабильжм выходом переводится в режимвысокого сопротивления по выходу. Нисходном состоянии триггер 8 находится в нулевом состоянии, счетчик 2 адреса также обнулен. По сигналу, пос-тупающему на вход 22 пуска, триггер8 устанавливается в единичное состояние, разблокируя генератор 9 тактовых импульсов. По первому тактовому5 14273 10 ка 1 памяти микрокоманд с входов 16.1,20 55 импульсу, поступающему с выхода 25.1,генератора 9, содержимое счетчика 2увеличивается на единицу. В это времяна информационный вход блока 1 памяти микрокоманд...

Микропрограммное устройство управления с самоконтролем

Загрузка...

Номер патента: 1427367

Опубликовано: 30.09.1988

Авторы: Балакин, Барашенков, Календарев, Карпова

МПК: G06F 11/36

Метки: микропрограммное, самоконтролем

...2 микрокоманд всегда поступает единичный сигнал, запрещающий прохождение адреса с внешнего входа 12 устройства и разрешающий прохождение адреса с выхода поля адреса регистра 2 микрокоманц. Нулевой сигнал с выхода тестового разряда регистра 2 микрокоманд поступает на вход счет- ного триггера 7, который находится В нулевом состоянии, поэтому с его выхода снимается нулевой сигнал, поступающий на вход 18 элемента ИЛИ 6, на второй вход которого в режиме тестирования всегда поступает ноль с выхода элемента И 5, на вход которого через элемент НЕ 11 поступает единичный сигнал с выхода разряда контрог.я регистра 2 микрокаманд, запрещающчй прохождение значений логических условий с входа 13 устройства, С выхода элемейта ИЛИ 6 снимается...
