Патенты с меткой «микропрограммное»

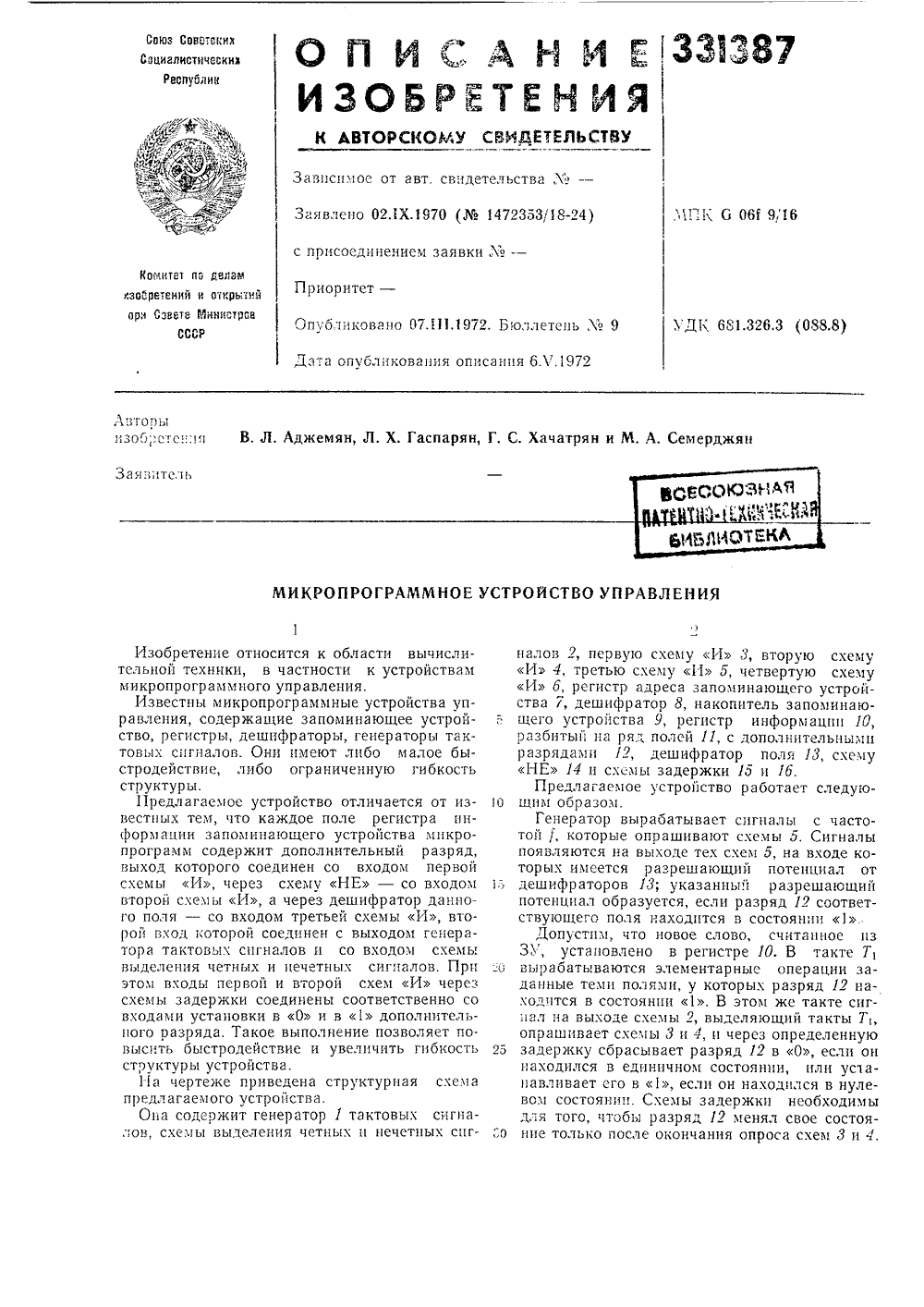

Номер патента: 331387

Опубликовано: 01.01.1972

Авторы: Гаспар, Семердж

МПК: G06F 9/22

Метки: микропрограммное

...сигналы с частотой /, которые опрашивают схемы 5. Сигналы появляются на выходе тех схем 5, на входе которых имеется разрешающий потенциал отт дешифраторов 13; указанный разрешающийпотенциал образуется, если разряд 12 соответствующего поля находится в состоян;ш 1.Допустим, что новое слово, считанное цзЗУ, установлено в регистре 10. В такте Т "о вырабатываются элементарные операции заданные теми полями, у которых разряд 12 находцтся в состоянии 1. В этом же такте сигал на выходе схемы 2, выделяющий такты Т опрашивает схемы 3 ц 4, ц через определенную 25 задержку сбрасывает разряд 12 в О, если оннаходился в единичном состоянии, цли устанавливает его в 1, если он находился в нулевом состоянии. Схемы задержки необходимы для того,...

Номер патента: 370607

Опубликовано: 01.01.1973

Авторы: Белогорский, Новикова, Семашко

МПК: G06F 9/22

Метки: микропрограммное

...тактовому генератору, а командные шины выходных вентилей второго регистра и входных вентилей первого регистра микрокоманд - ко второму тактовому генератору. УСТРОЙСТВО УПРЛВЛЕНИЯ На чертеже изображена функциональнаясхема предлагаемого устройства.Оно содержит первый регистр 1 микрокоманд, второй регистр 2 микрокоманд, деши фратор т кода микрокоманд, а также матрицу 4 внешних микрооперацпй, матрицу б внутренних микроопераций и матрицу б формирования кода следующей микрокоманды,Кроме того, устройство включает тактовый 0 генератор 7 импульсной последовательностиИ тактовый генератор 8 импульсной последовательности Иа, входные вентили 9 и выходные вентили 10.При воздействии на устройство импульса от 5 генератора 7 последовательности И,...

Номер патента: 423127

Опубликовано: 05.04.1974

Авторы: Гурченко, Маринов, Мерзл, Николаев, Савина, Табачник, Шубина

МПК: G06F 9/22

Метки: вычислительной, микропрограммное, цифровой

...1 О, выходы которого подключены на входы дешифратор а адреса 11. Кодовые микрокомандные выходы 18 усилителей считывания 13 подключены на вторыевходы группы элементов И 6, Входы группы элементов И 7 подключены к управляющим входам 19 микропрограммного устройства управления, а входы группы элементов И 8 - к седьмому выходу формирователя 14, на вход которого подключены выходы групп элементов И 6 - 8. Выходы формирователя 14, начиная с восьмого, подключены на выход 20 микропрограммного устройства управления.По сигналам, поданным на вход 19 от внешнего источника информации через группу элементов И 7, в формирователе 14 формируются сигналы, включающие группы элементов И 2 и 3 для задания начального адреса программы, передачи этого адреса в...

Номер патента: 437072

Опубликовано: 25.07.1974

Авторы: Баумс, Ермолов, Пурава, Эрглис

МПК: G06F 9/12

Метки: микропрограммное

...на схему И 5, блокируя прохождение в дальнейшем тактовых импульсов, поступающих по шине 12.В следующем такте происходит считывание микрокоманды по адресу б со второго, незаблокированного запоминающего блока 2.Сигналы выходов регистра адреса 8 поступают на запоминающий блок 2, где выбирают в соответствии с адресом б микрокоманду, подлежащую считыванию. Тактовые импульсы, поступающие на схему И б, пропускаются схемой, так как триггер блокировки 10 находится в единичном состоянии, Сигнал считывания поступает на запоминающий блок 2, производя считывание выбранной микрокоманды.Считанная по адресу б микрокоманда реализует управляющие микрооперации (по выходу 13) и устанавливает в регистре адреса адрес микрокоманды, следующей после точки...

Номер патента: 437073

Опубликовано: 25.07.1974

Авторы: Гобчанский, Загорец, Макаренко, Сергиенко

МПК: G06F 9/14

Метки: микропрограммное

...ветвления микропрограммы работа может осуществляться следующим образом.При безусловном переходе с одной микропрограммы на другую в очередном такте один из управляющих сигналов с выходных усилителей 2 поступает на вход схемы 9 управления, с выхода которой по этому сигналу подается разрешение на управляющие входы выходных усилителей 3, очищается и подготавливается к приему адреса первой микро- команды второй ветви микропрограммы с выхода кодовых шин 11 тот регистр адреса микрокоманды регистр 8 или 7, который в данном такте не хранит текущий адрес. Пусть это будет регистр 8 адреса микрокоманды. В этом же такте содержимое регистра 7 адреса микрокоманды увеличидется на единицу.В следующем такте происходит выборка микрокоманды,...

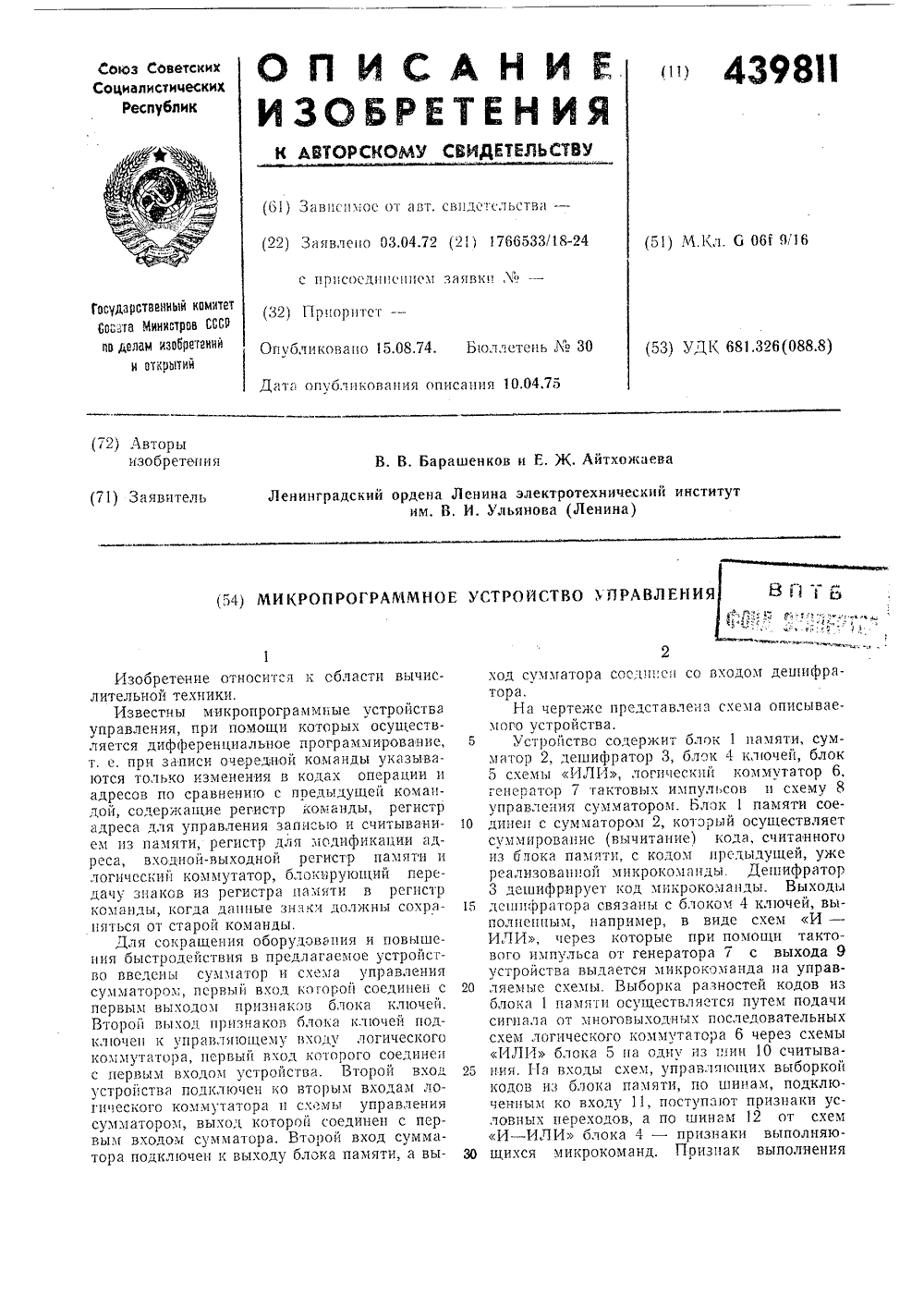

Номер патента: 439811

Опубликовано: 15.08.1974

Авторы: Айтхожаева, Барашенков

МПК: G06F 9/16

Метки: микропрограммное

...ко входу 13, выбирает для работы ту или иную схему коммутатора 6.Через схему 8 последние микрокоманды каждой микропрограммы устанавливают сумматор в нулевое состояние. Последние микро- команды поступают по шинам 14 от схем И - ИЛИ блока 4 и управляются признаком выполнения определеняой микропрограммы, поступающим на схему 8 по шинам, подключенным ко входу 13.Устройство работает следующим образом.Последней микрокомандой выполненной микропрограммы устройство устанавливается в исходное состояние. На выходе дешифратора, а следовательно, на выходе 9 и шинах 12 и 14 сигна,лы отсупствуют. Поступающий на вход 13 устройства признак выполнения определенной микропрограммы включает в работу соответствующую схему коммутатора 6, которая через...

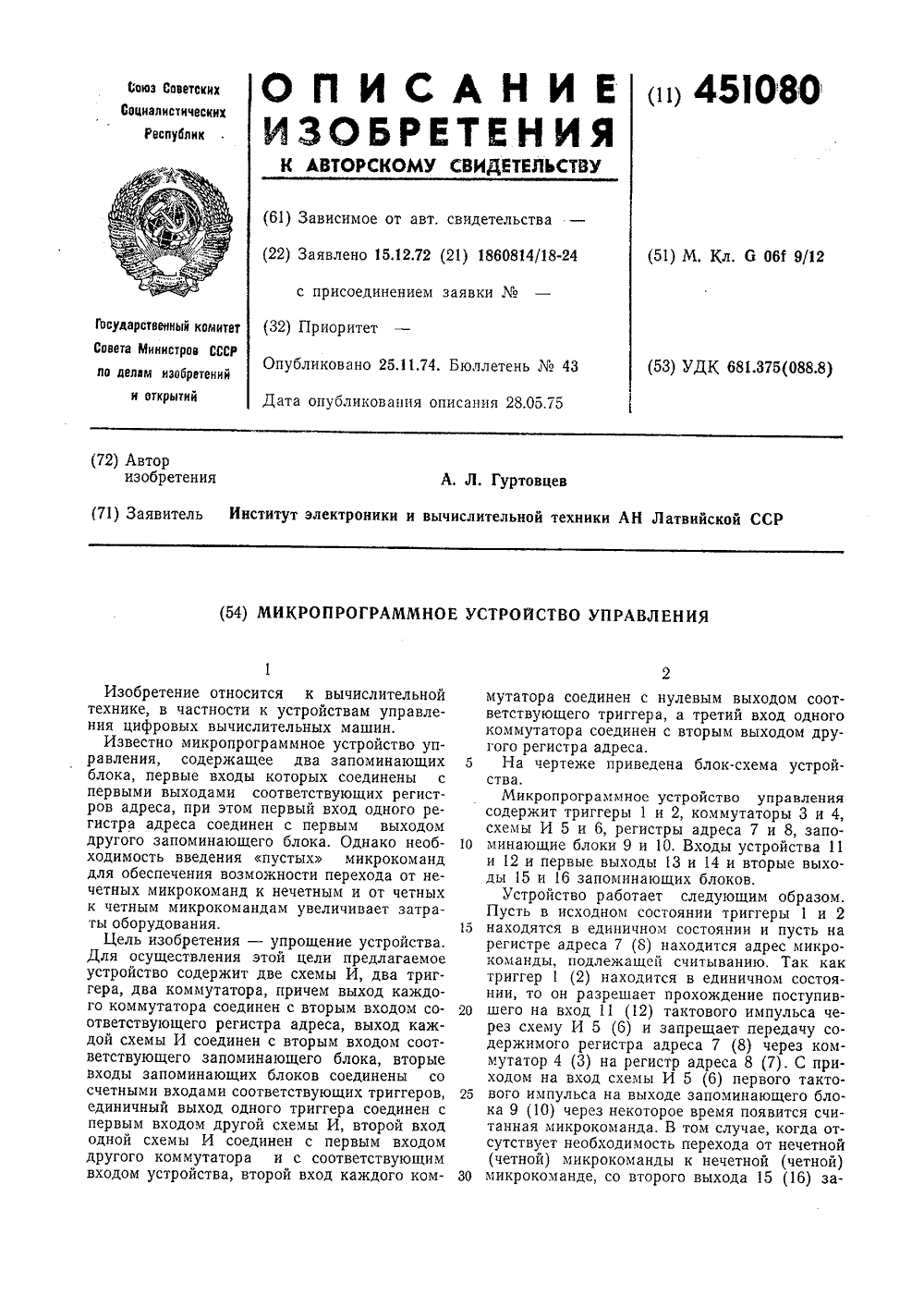

Номер патента: 451080

Опубликовано: 25.11.1974

Автор: Гуртовцев

МПК: G06F 9/12

Метки: микропрограммное

...регистра адреса 7 (8) через коммутатор 4 (3) на регистр адреса 8 (7). С приходом на вход схемы И 5 (6) первого такто вого импульса на выходе запоминающего блока 9 (10) через некоторое время появится считанная микрокоманда. В том случае, когда отсутствует необходимость перехода от нечетной (четной) микрокоманды к нечетной (четной) 30 микрокоманде, со второго выхода 15 (16) запоминающего блока 9 (10) считывается каждый раз нулевой сигнал, который не производит никаких изменений в состоянии триггеров 1 и 2. При этом разблокированы схемы И 5 и 6, но заблокированы коммутаторы 3 и 4, Устройство в этом случае работает аналогично известному. При необходимости перехода от нечетной (четной) микрокоманды к нечетной (четной) на втором выходе 15...

Номер патента: 456271

Опубликовано: 05.01.1975

Авторы: Евдолюк, Маслова, Степанов, Ульянова

МПК: G06F 9/14

Метки: микропрограммное

...8 вырабатывает код для установки младших разрядов адресного регистра 2 перед выборкой следую щей микрокоманды.Поле адреса 7 регистра микрокоманды 4определяет адрес следующей микрокомандыучетом установки младших разрядов при ичии ветвления) и служит для установки есного регистра 2.456271 д.ЗО ираж 67 Подписи аказ 43 ИИП Сапунова, 2 пография Одна из комбинаций кода ветвления служит для определения признака конца операции. В конце операции в адресном регистре 2 устанавливается фиксированный адрес (например, нулевой), который определяет начало микропрограммы выборки следующей команды.При этом адресное поле 7 регистра микро- команды 4 свободно используется для установки регистра признака результата 9. Если команда требует установки...

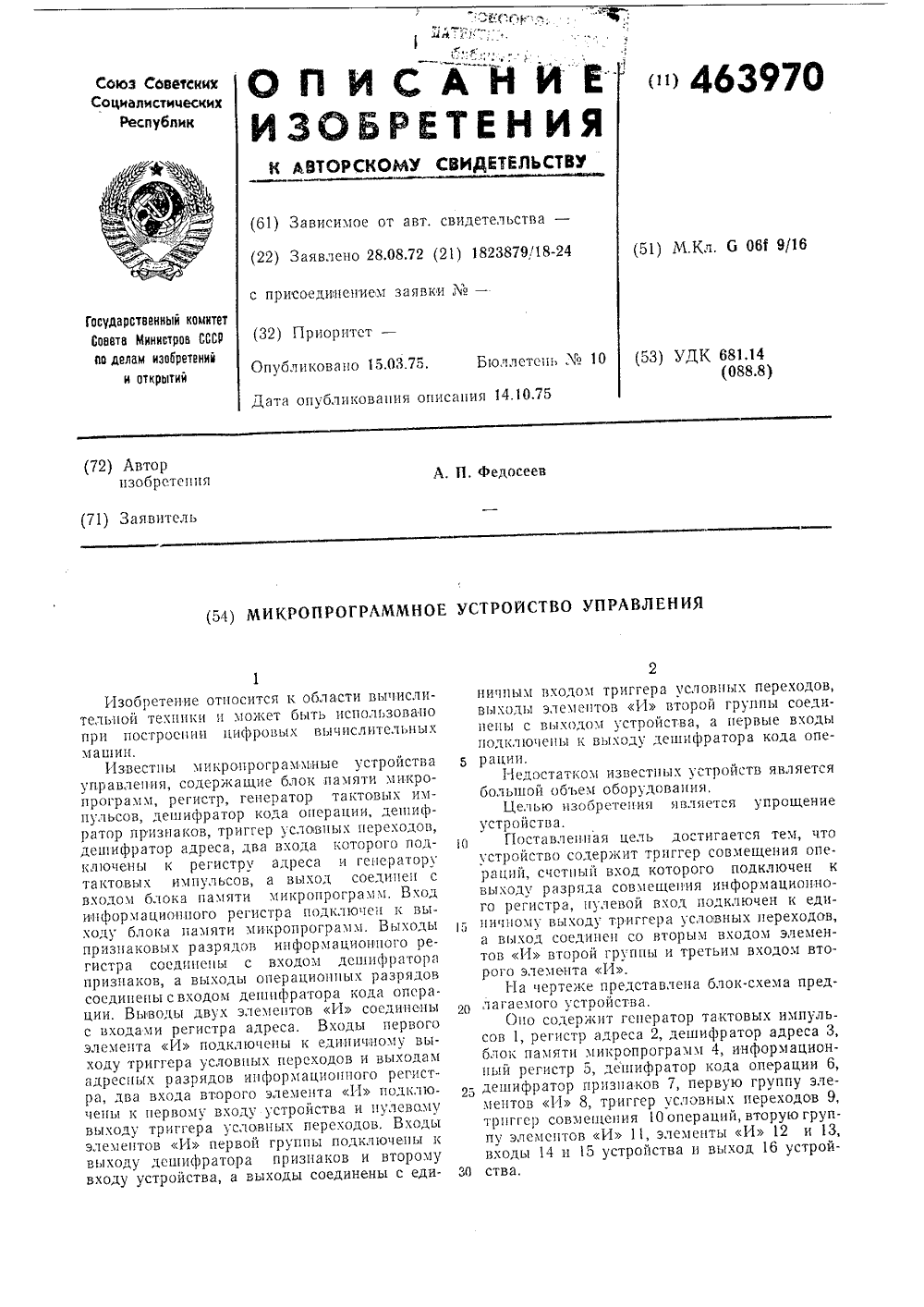

Номер патента: 463970

Опубликовано: 15.03.1975

Автор: Федосеев

МПК: G06F 9/16

Метки: микропрограммное

...анализируемого признака. Разряд совмещения равен единице.В блоке памяти микропрограмм 4 для микрокоманды любого типа отводится одна ячейка.Генератор тактовых импульсов 1 вырабатывает сигналы считьэвания из блока памяти микропрограмм 4. Информация, считанная из блока памяти микропрограмм 4 по адресу, установленному в регистре адреса 2, передается в информационный регистр 5. Если считывается микрокоманда первого типа, то в соответствии с кодом операции на выходах 1 б формируется сигнал элементарной операции и определяется наличие определенного признака. При наличии призпака триггер условных переходов 9 устанавливается в единицу, и в регистр адреса 2 через элемент И 13 передается адрес перехода, записанный в адресных разрядах...

Номер патента: 467350

Опубликовано: 15.04.1975

Авторы: Егоров, Зонис, Тарасов

МПК: G06F 9/14

Метки: микропрограммное

...б, запрещает прием в регистр 2микрокоманд и в регистр 3 адреса микро- команд. Этот же сигнал, поступая на второй вход регистра 2 в устанавлива в нуль операционное поле последнего. Сигнал, выработан ный схемой выбора, задерживается на элементе задержки б на время, необходимое для выполнения текущей мпкрокоманды. При этом узел 4 формирования адреса микро- команды вырабатывает адрес следующей О микрокоманды. Этот вновь образованный ад467350 10 ставитель Т. Ареш Корректор Л. Котова ктор Б. Нанкина ехр ироно Изд.13 каз 1664 раж 679 одписное Типография, пр, Сапунова,рес, поступая на первый вход регистра 3 адреса микрокоманд, запоминается в нем. После этого сигнал с выхода элемента задержки запрещает прием новой информации.Таким образом,...

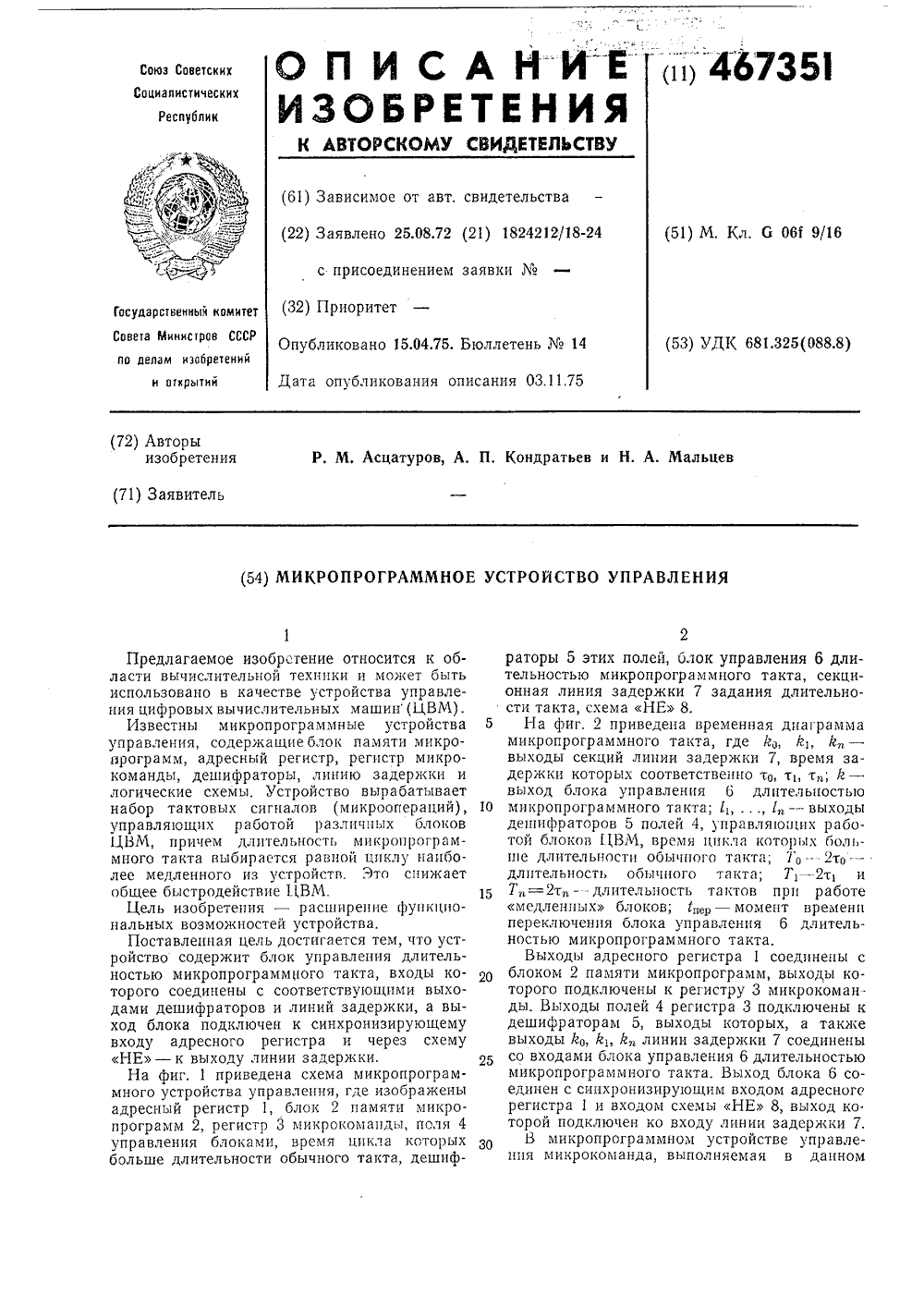

Номер патента: 467351

Опубликовано: 15.04.1975

Авторы: Асцатуров, Кондратьев, Мальцев

МПК: G06F 9/16

Метки: микропрограммное

...подключены к регистру 3 микрокоман.ды. Выходы полей 4 регистра 3 подключены к дешифраторам 5, выходы которых, а также выходы Йо, тсь Й линии задержки 7 соединены со входами блока управления 6 длительностью микропрограммного такта. Выход блока 6 соединен с синхронизирующим входом адресного регистра 1 и входом схемы НЕ 8, выход ко.торой подключен ко входу линии задержки 7.В микропрограммном устройстве управления микрокоманда, выполняемая в данном467351 Фиг.1 такте, считывается из блока памяти в предыдущем такте. Поэтому к началу каждого такта подготовлены сигналы, определяющие его длительность. Так, если в тактах не требуетсг выполнить тяжелые режимы работы для некоторых блоков, то ни один из выходов дешифраторов 5 полей 4,...

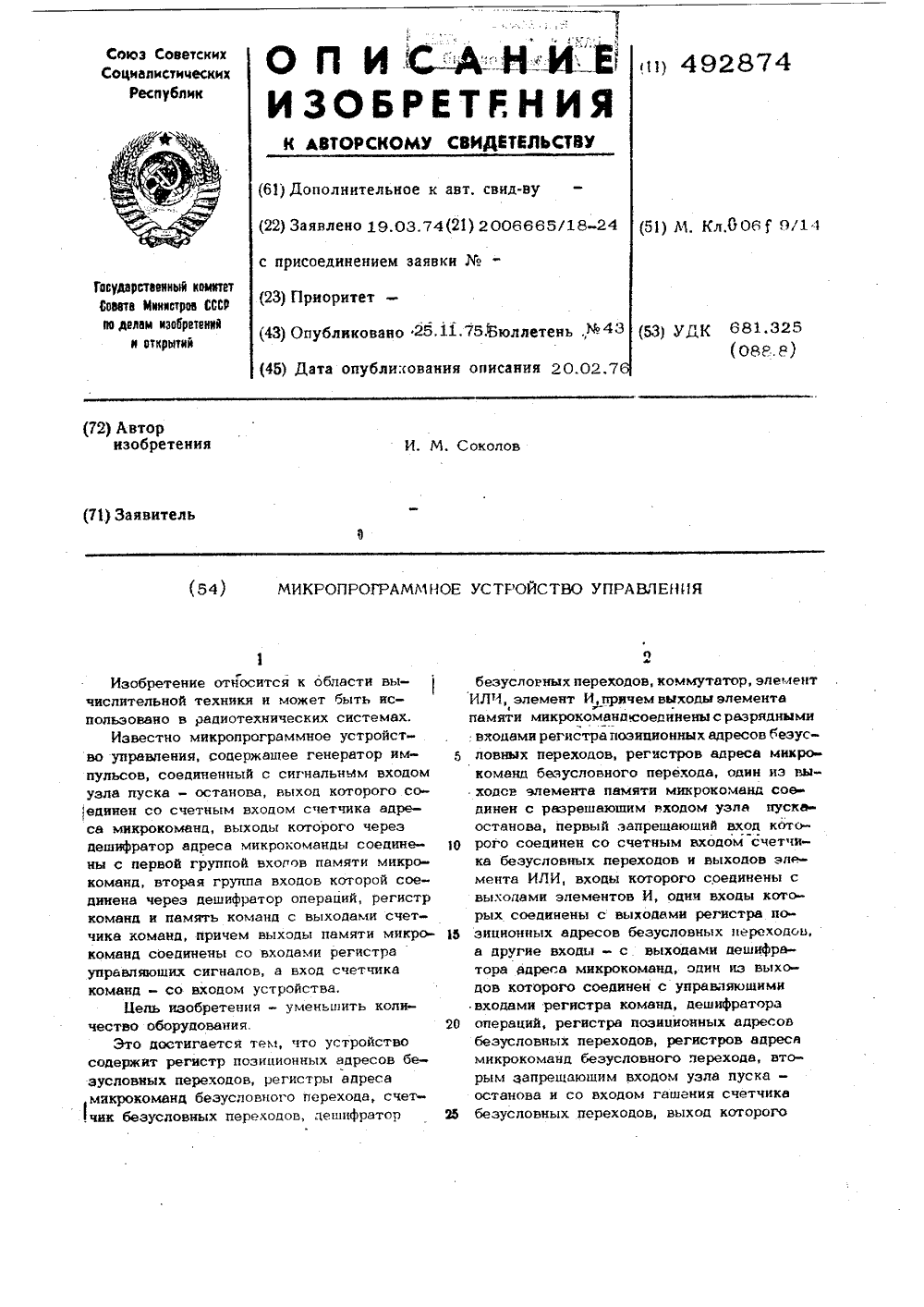

Номер патента: 492874

Опубликовано: 25.11.1975

Автор: Соколов

МПК: G06F 9/14

Метки: микропрограммное

...адреса микрокоманд 4 возбуждается другой ,не нулевой вьход), что праводит к отключейию выхода регистра команд1 от дешифратора операций 2, подключениювходов регистра управляюдих сигналов 1 Ои отключению входов регистра позиционныхадресов безусловных переходов 17 и регистров адреса микроксманд безусловного перехода 11 и 12. Зто состояние устройствасохраняется до кончания выполнения операции. Счет"ик адреса микрокоманд Э, считая импульсы, поступающие из генератораимпульсов 6, последовательно возбуждаетчерез дешифратср адреса мкрокоманд 4соответствующую входную (адресную) шинупамяти микрокоманд 5 со всеми управляющими сигналамя, необходимыми для выполнения операции в данном микротакте, которые с выходом элемента 5 памяти микрокоманд...

Номер патента: 503240

Опубликовано: 15.02.1976

Авторы: Евдолюк, Жернова, Колонина, Маслова, Степанов, Ульянова

МПК: G06F 9/16

Метки: микропрограммное

...в регистр 9 адреса стробируется сигналом, вырабатываемым блоком управления на втором выходе,В случае выполнения микрокоманды с ветвлением в поле 4 ветвления записывается соответствующий код ветвления, который после дешифрации в дешифраторе 7 кода ветвления вырабатывает,на выходе блока управления код младших разрядов адреса в соответствии с результатами выполнения текущей и предыдущей микрокоманды, который через первый элемент ИЛИ 17 и третий элемент И 18 передается в младшие разряды регистра адреса.Младшие ветвящиеся разряды адреса в адресном поле 5 должны иметь при этом нулевое 5 10 15 20 25 ЗО 35 40 45 50 55 60 65 значение, Старшие разряды регистра 9 адре. са в данном случае определяются старшими разрядами адресного поля 5,При...

Номер патента: 519710

Опубликовано: 30.06.1976

Авторы: Виглин, Машкин

МПК: G06F 9/16

Метки: микропрограммное

...расшифровкацикл работы устройства управления возобновляется.Чтение констант из памяти 5 констант и передача их в абоненты устройства управления происходят следующим образом.Микрооперация, вырабатываемая первым выходом дешифратора 4 воздействует на управляющий вход памяти 5 констант, и проводится обращение к той ячейке памяти констант, адрес которой указан в счетчике 6 адреса. Информация, считываемая из памяти констант, появляется на выходе памяти 5 и передается определенным абонентам по микроопер акциям, вырабатываемым соответствующими выходами дешнфраторов 4 42, 4 з, 44, 4;, ,4 ж.Изменение значения счетчика 6 адреса на единицу осуществляется по микрооперации, поступающей на управляющий вход 11 счетчика б с,первого выхода дешифратора 4....

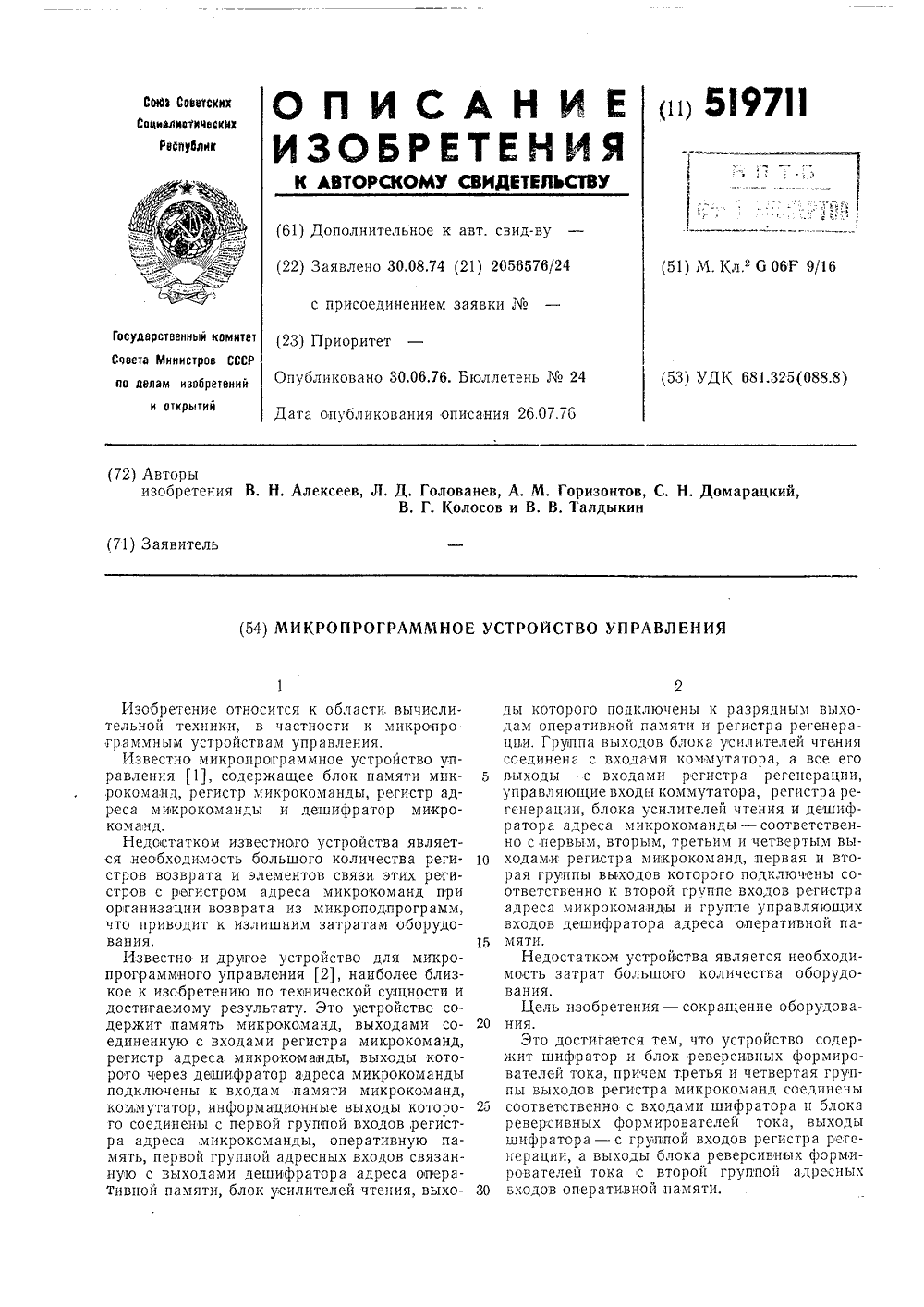

Номер патента: 519711

Опубликовано: 30.06.1976

Авторы: Алексеев, Голованев, Горизонтов, Домарацкий, Колосов, Талдыкин

МПК: G06F 9/16

Метки: микропрограммное

...часто возникает ситуация, когда микропрограмма А включает в качестве микроподпрограммы микропрограмму В, которая в свою очередь содержит микропрограмму С и, т. д, (Пример, микропрограмма СИНУС имеет в качестве подпрограммы умножение, в котором в свою очередь используется сложение). При этом будем считать, что у микроподпрограммы В более высокий ранг, чем у микроподпрограммы С.Две микроподпрограммы С и Д будем считать 1-то ранга, если они не могут встречаться 5 10 15 20 25 30 35 40 45 50 55 60 65 4одна внутри другой и не содержат в себе микроподпрограмм радцигаи выше:Для регистров возврата требуется столько ячеек, сколько рангов в организованных микроподпрограммах. При необходимости обратиться к микроподпрограмме -го ранга...

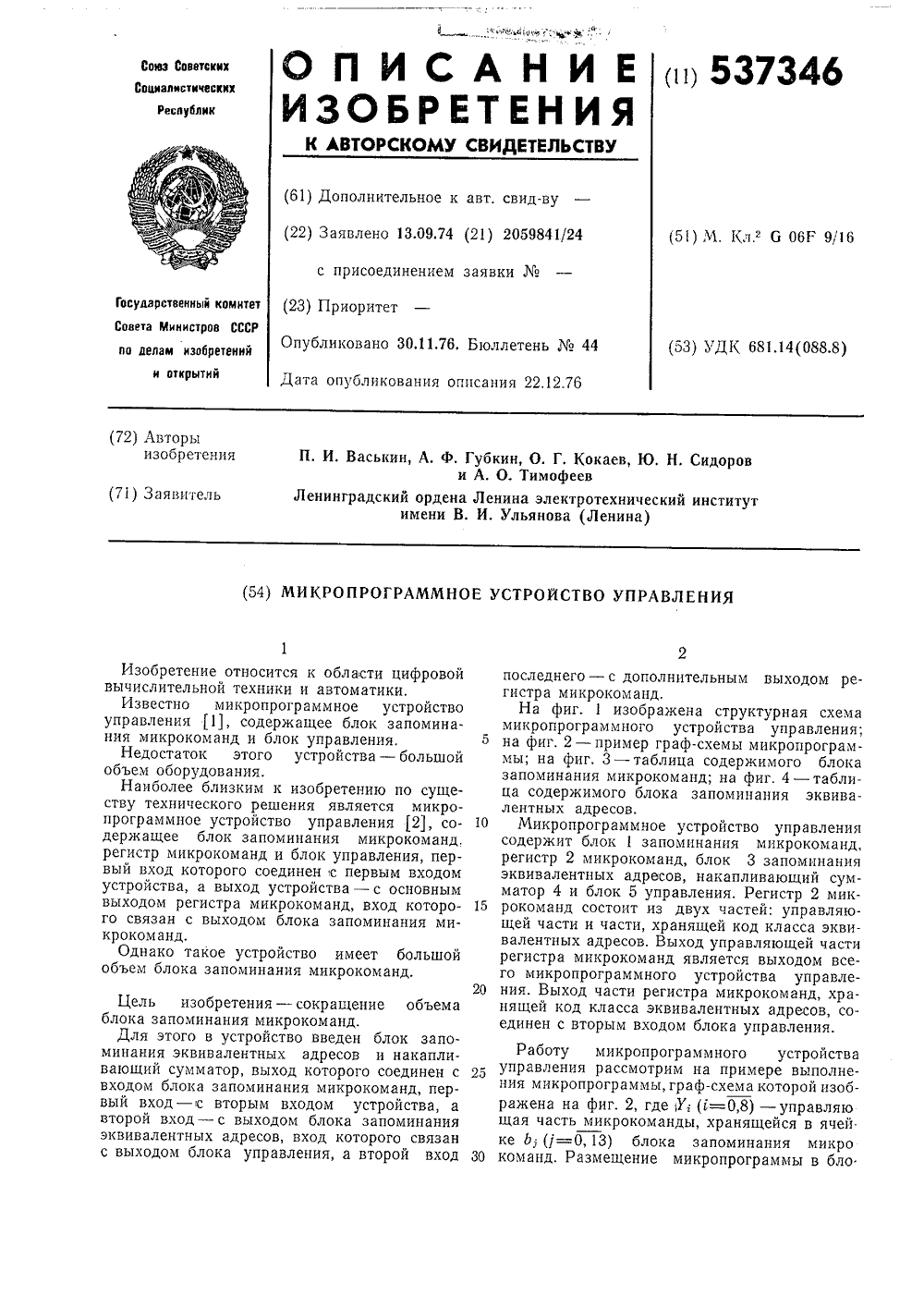

Номер патента: 537346

Опубликовано: 30.11.1976

Авторы: Васкин, Губкин, Кокаев, Сидоров, Тимофеев

МПК: G06F 9/16

Метки: микропрограммное

...выполнения микропрограммы, граф-схема которой изображена на фиг. 2, где Х; (=0,8) - управляю щая часть микрокоманды, хранящейся в ячей ке Ь, (т=О, 13) блока запоминания микро О команд. Размещение микропрограммы в блоке запоминания микрокоманд и в блоке запоминания эквивалентных адресов показано на фиг. 3 и 4 соответственно, В ячейке с адресом Ь; блока запоминания микрокоманд хранится управляющая часть микрокоманды У; и код класса эквивалентных адресов, к которому принадлежит адрес Ь;. Адреса принадлежат одному классу, если любой входной сигнал вызывает одинаковые изменения этих адресов. Каждая ячейка блока запоминания эквивалентных адресов (фиг. 4) состоит из трех полей: поле 1 предназначено для хранения значений логических условий аь а...

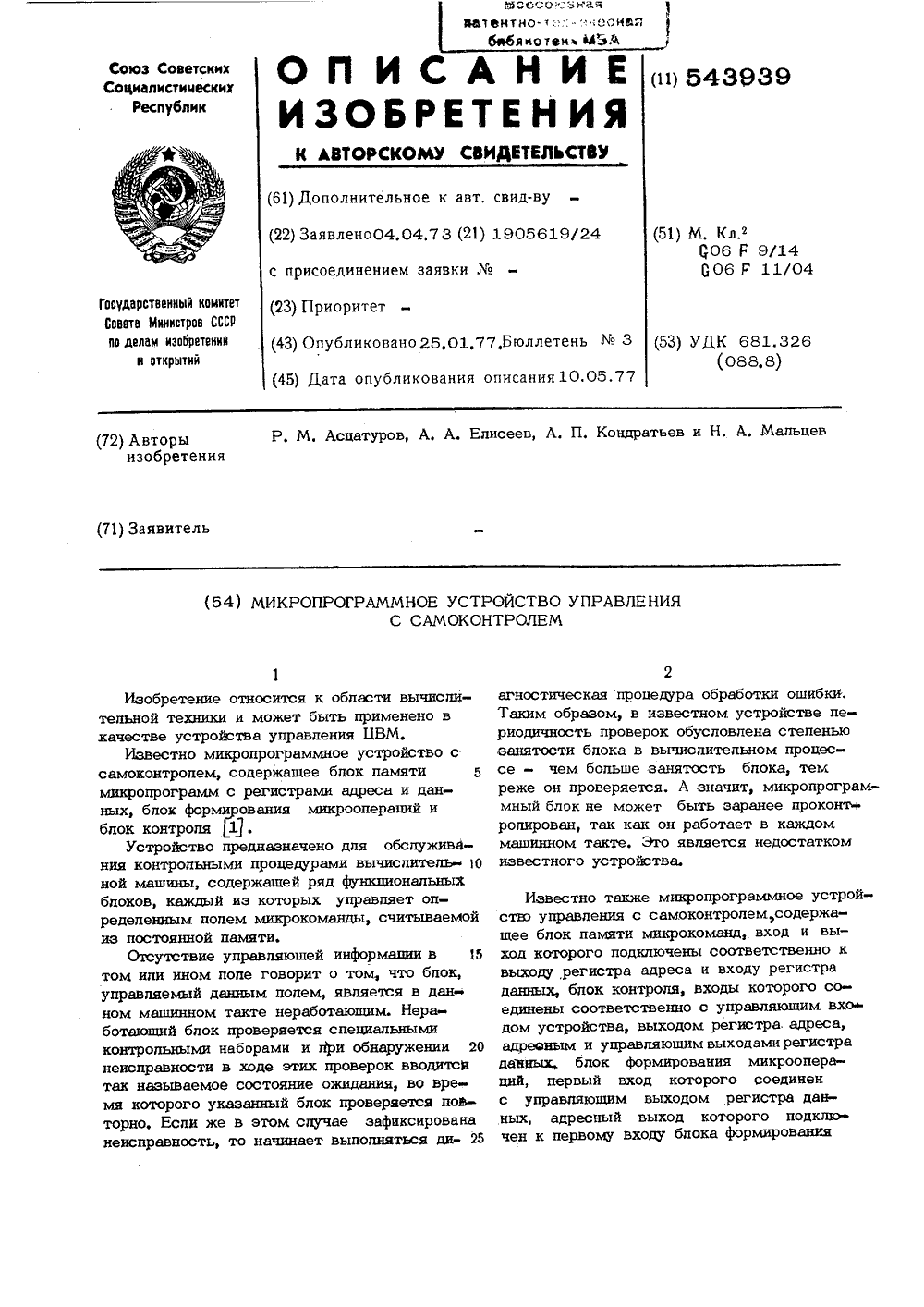

Номер патента: 543939

Опубликовано: 25.01.1977

Авторы: Асцатуров, Елисеев, Кондратьев, Мальцев

МПК: G06F 9/14

Метки: микропрограммное, самоконтролем

...контроля через второй элемент НЕподключен к четвертому входу блока формирования адреса и ко второму входу элемента И, выход блока задания рабочегорежима соединен со вторым входом блокаформирования микроопераций.Схема устройства изображена на чертеже,Для адресации ячеек блока 1 памятимикрокоманд используется регистр адреса", вход которого соединен с выходом. блока 3 формирования адреса. Выход блока 1памяти микрокоманд подключен ко входурегистра данных 4. Выход адресной части5 регистра данных 4 соединен с первым40входом блока формирования адреса 3, а выходуправляющей части 6 регистра данных4 подключен к первому входу блока 7 выработки микроопераций выходами которогоявляются выходы 8 микроопераций, подклю 45ченные к выходам устройства,...

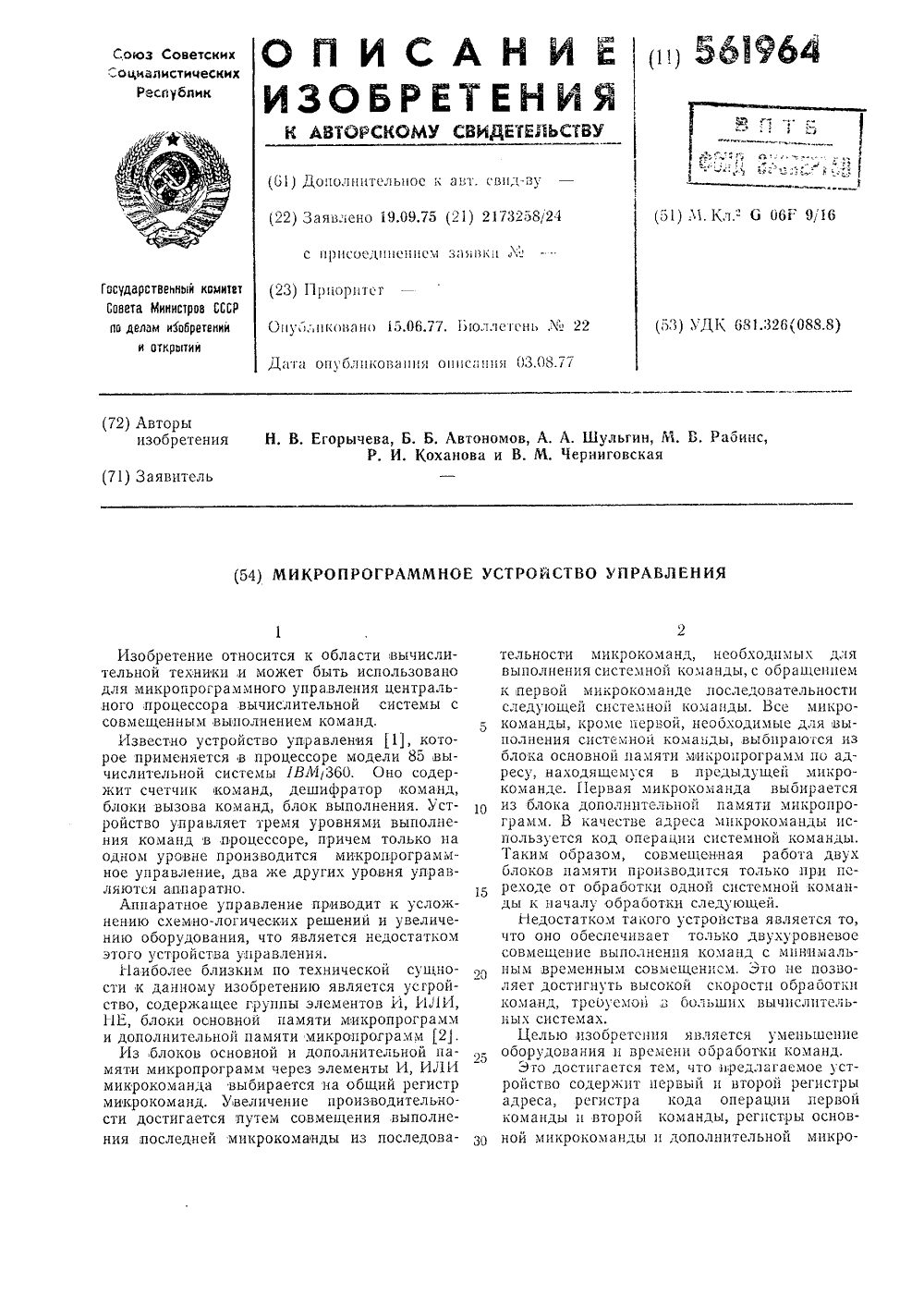

Номер патента: 561964

Опубликовано: 15.06.1977

Авторы: Автономов, Егорычева, Коханова, Рабинс, Черниговская, Шульгин

МПК: G06F 9/16

Метки: микропрограммное

...Т 5 равно количеству сомаил в системе. В командах, требующих более одного такта выполнения, первая микрокоманда Т 5 является началом последовательности нескольких микрокоманд типа Т 5. Микрокоманда Т 6 является общей для всех сомаил.При выполнении трех команд в 5 - 6 циклах процессора (при совмещенном выполнении трех команд) команда КЗ будет находиться на первом уровне совмещения, команда К 2 на втором, а команда К 1 на третьем уровне совмещения.Для управления выполнением этих команд необходимо выбрать три последовательности микрокоманд или одну последовательность, управляющую всеми тремя командами, находящимися на разных стадиях обработки.Трудности при организации одной последовательности возникают из-за сложности организации...

Номер патента: 564635

Опубликовано: 05.07.1977

Авторы: Дунец, Колодчак, Овсяк

МПК: G06F 9/16

Метки: микропрограммное

...Блок-схема устройства представленана чертеже.Микропрограммное устройство управления. содержит генератор тактовых импульсов 1,узел 2 выделения четных и нечеъных импульсов, элемент И,дешифратор 4адреса, блок 5 памяти, регистры 6, 7 имногоканальный блок выдачи 8.Блок выдачи 8 содержит элементы И9-11, элемент НЕ 12 и дешифратор 13., фУстройство работает следующим образом,Генератор 1 вырабатывает сигналы счастотой повторения.,1, которые опрашивают элементы И 9. Сигнал появляется навыходе того элемента И 9, на входе которого имеется разрешающий потенциал отдешифратора 13, Этот разрешающий потен циал образуется, если разряд признакасоответствующего поля регистра 7 находиЬся в состоянии 1 . С первого выхода узыла 2 выделяются нечетные...

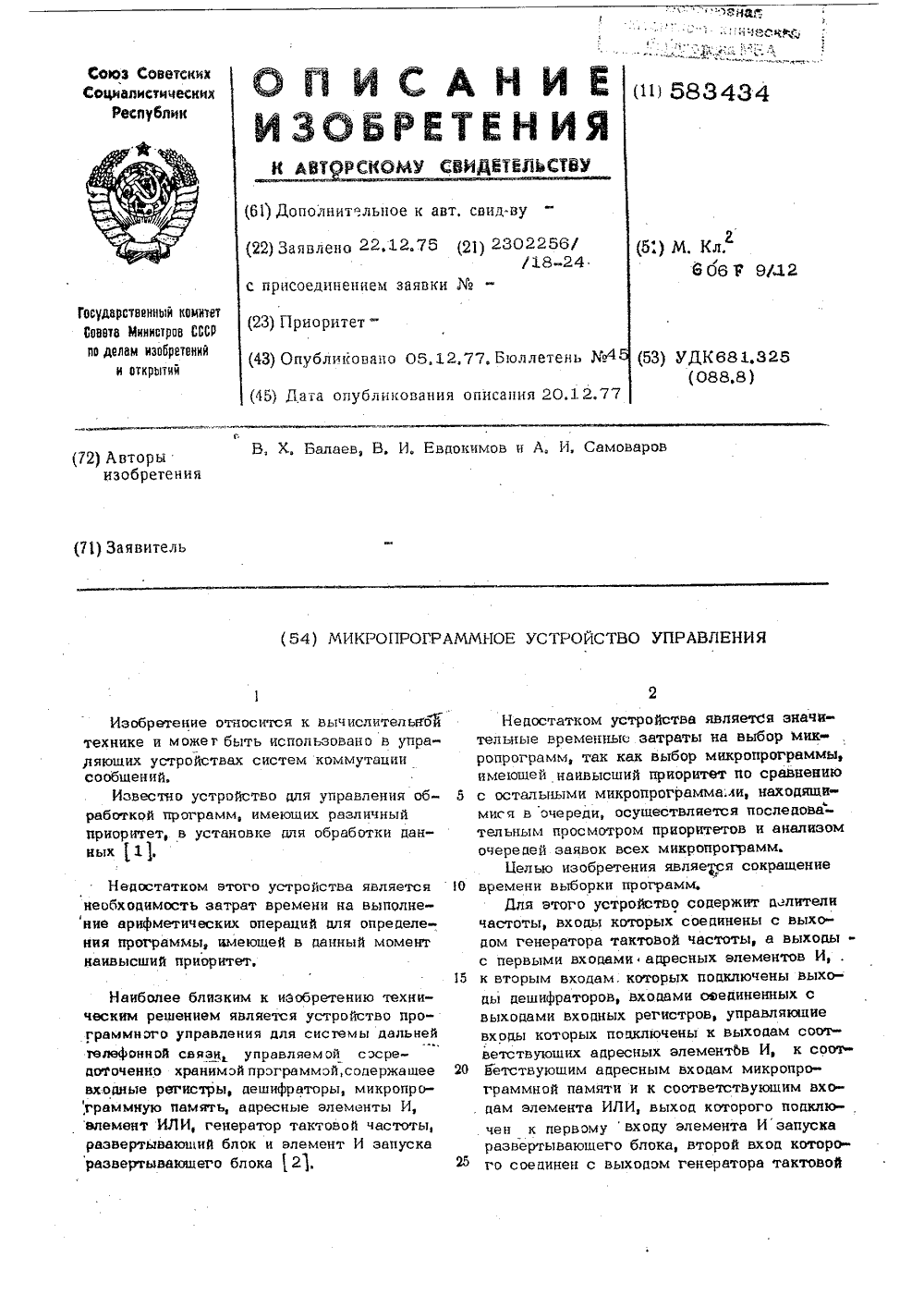

Номер патента: 583434

Опубликовано: 05.12.1977

Авторы: Балаев, Евдокимов, Самоваров

МПК: G06F 9/48

Метки: микропрограммное

...поступают в управляющее устройство узла коммутации, Номеррегистра сг ответствует номер подпрограммы. Каждый иэ регистров состоит иэ нескольких последовательных групп разрядов, ЕЧисло разрядов в группе определяется разрядностью кода номера подпрограммы,. Каждая группа рассчитана на запись и хранениекода номера одной подпрограммы,Дешифраторы 2 предсгавляюг собойобычные матричные дешифраторы для преобраэования параллельных кодов, поступающихс выходов регистров Х в потенциальные сигналы, которые далее подаются на элементы И, 30 Переход к выполнению очередной подпрограммч после окончания выполнения любой предыдущей жестко предопределен заложенной в схеме устройства организацией включения подпрограмм в соответствии с заранее заданными...

Номер патента: 596947

Опубликовано: 05.03.1978

Авторы: Лебедев, Нагорный

МПК: G06F 9/16

Метки: микропрограммное

...15 ыц 0,1 сцвозврат имикроцолпрогрммы. Этот адрес среГист)Я 4 Ялрсс ВозВрата Гсрес,1 с 051 5сцетццк 5 коман; лгя продОлгкеция 5(ГНс.15 45основой микропрограммы. Если весь обсьсмпамяти в марице 3 мцкропрорамм и(; колпцесте 5 слов зялейстВОян, 2 еужцо пос Гро.ить сщс лополнительные программы илп ч;ьропрограммы, т. е. Нужно нарастить матс мязпцеское обсспеценис, то в матрице 3 (цкрор(1( -рмм Б ОГ 13)с дсгенных е И пахНГ)ошивяет( 51 ко:1БЫборя М 1 КрОцрОГрямхНО 0 1 СТроСТВ,1)явленин, ксторый подается в регистр 6 и тм хранится снрелеленцое Бремя. 1сли солср)кц" ОСрсгист2 6 ря Вно нул 0, тО раООтяет дапнос ми к.роцрограммнсе устройство управления. Ес,ц вкоде Выбора ссть хотя Оы 0;ен слиницс 1 1 Г 1 нос устройство прекращает работу. Это...

Номер патента: 602947

Опубликовано: 15.04.1978

Авторы: Барбаш, Березинец, Тимонькин, Ткаченко

МПК: G06F 9/16

Метки: микропрограммное

...повысить надежность1формула изобретения 49Микропрограммное устройство управления,еедержа Шее генератор тактовых импульсов, блок выделения четных и нечетных сигналов, запомвиающий блок, регистр адреса, дешифратор адреса, адресный элемент И, информационный регистр, разделенный на и полей, каждое Из которых содержит управляющий разряд, и иа каждое поле - два управляющих элемента И, дешифратор кода операции, причем информационный вход дешифратора кода операции у подключен к выходу соответствующего поля ини обратный выходы управляющего разряда каждого поля информационного регистра соединены с первыми входами соответствующих управляющих элементов И, вторые входы управляющих элементов И. соединены с разноименными выходами блока выделения...

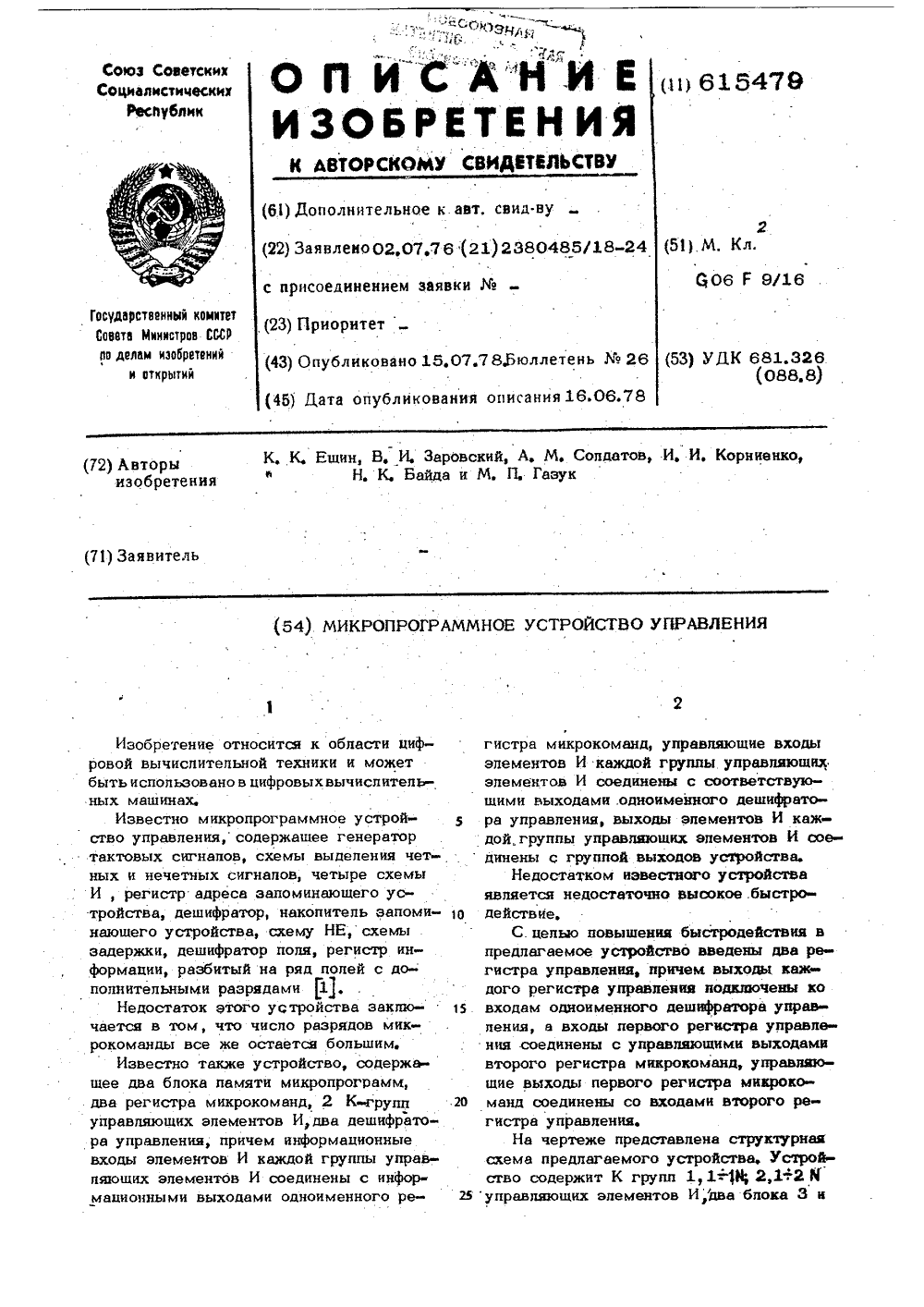

Номер патента: 615479

Опубликовано: 15.07.1978

Авторы: Байда, Газук, Ецин, Заровский, Корниенко, Солдатов

МПК: G06F 9/16

Метки: микропрограммное

...такте, из второго бпока памяти микропрограмм. На выходах элементов, И ука20 ванной группы упрввпяющих элементов И появпяютси соответствующие управляю- щие сигналы. Одновременно в регистре 8 упрввпения дешифратором упрввпения второго блока микропрограмм фиксирует 2 ся информация, формирующая на выходе дешифратора управлении 10 управпяю ший сигнал, подготввпивающий к работе требуемую группуупрввпяющих элементов И 2.Х 2 Квторого:блока В.спе-30 дующем такте выдается йнформация из второго бпокв памяти микропрограмм.Введение двух регистров упрввпения, информация в которые заносится впредыдущем такте, из другого бпока памяти, микропрограмм, соответственно, забпвговременная установка состояния выходов дешифратора управпения и подготовка эле...

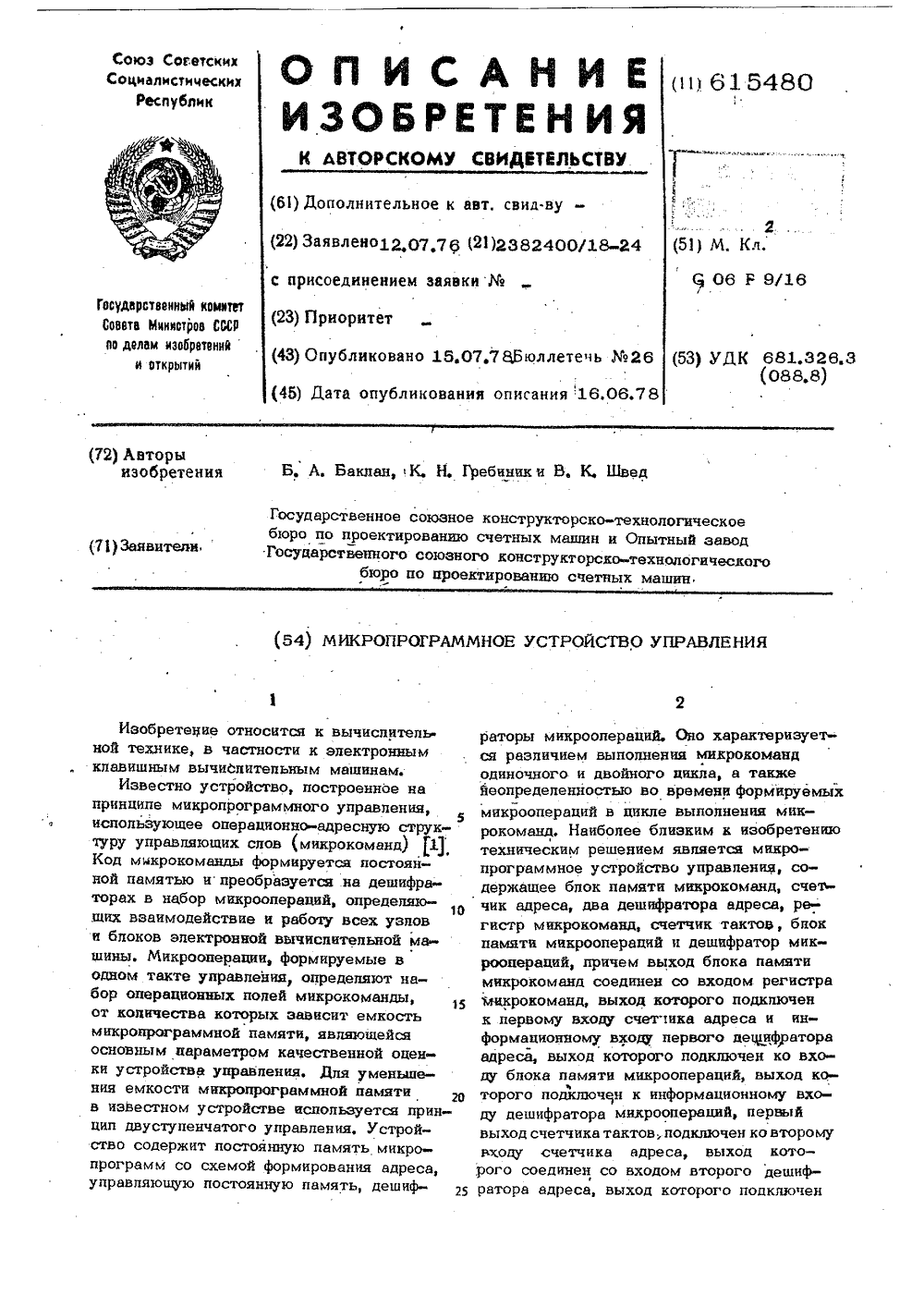

Номер патента: 615480

Опубликовано: 15.07.1978

Авторы: Баклан, Гребиник, Швед

МПК: G06F 9/16

Метки: микропрограммное

...соединен с выходом регистра микрокомвнд На чертеже приведена, блок-схема предлвгаемого устройства. Оно содержит счетчик 1 адреса, блок 2 памяти микрокоманд, регистр 3 микро- команд, счетчик 4 тактов, первый дешиф ратор 5 адреса, блок 6 памяти микрооперацийдешифратор 7 микроопераций, второй дешифратор 8 адреса,Блок 2 предназначен дпя хранения ко дов микрокбманд, входящих в микропрог рамму. Счетчик 1 служит дпя задания адреса микрокоманд, записанных в блоке 2. В блоке памяти микрооцераций записа ны коды микроопервций, вырабатываемых в микрокомандвх Дешифратор 7 представ. 35 ляет собой набор дешифраторов, формирующих микрооперации, поступающие во все блоки и. устройства машины. Счетчик 4 тактов вырабатывает последовательность временных...

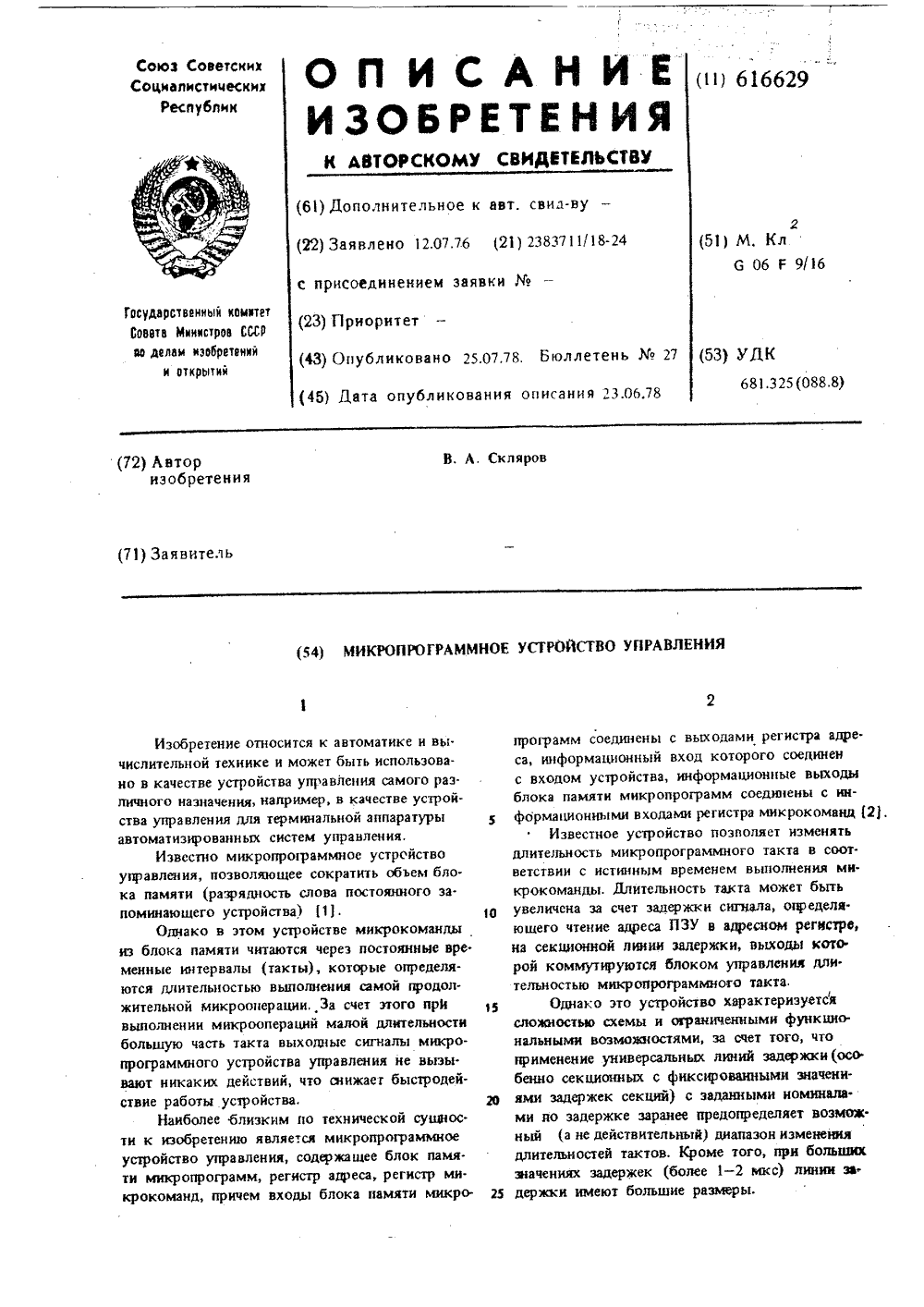

Номер патента: 616629

Опубликовано: 25.07.1978

Автор: Скляров

МПК: G06F 9/16

Метки: микропрограммное

...15 происходит через разрядные диоды 20. Время разряда определяет длительность паузы.Принцип работы устройства заключается в том, что такт работы микропрограммного устройства управления в общем случае делится на четыре микротакта:. Т, - чтение микро. команды из блока 1 памяти микропрограмм по адресу, содержащемуся в регистре 3 адреса, в регистр 2 микрокоманд, Т, - установка в 0 регистра 3 адреса; Т, - дешифрирование полей микрокоманды, выполнение микроопера. ций в операционных схемах, формирование логических условий для перехода к следующей микрокоманде, нахождение адреса следующей микрокоманды и запись его на регистр 3 адре. са; Т 4 - сброс в 0 регистра 2 микрокоманд, Далее этот цикл периодически повторяется до окончания...

Номер патента: 636608

Опубликовано: 05.12.1978

Авторы: Бастунский, Богин, Дрейер, Корф, Лазукин, Пипко, Подольный, Смирнов, Травкин

МПК: G06F 9/16

Метки: исполнения, команд, механизмами, микропрограммное, управелния, формирования

...На чертеже представлена стру ная схема устройст Устройство соде рования входных си рования выходных к блок 4 управления,аварии, блок б пос гистр 7, дешифрато ИЛИ 10,Устройство работает следующи разом. После п я ла, разреш о поступает б3 636608 регистр 7 и блок 4 на соответствующий выход блока 2. Номер выхода был записан в блок б в соответствующее слово 1 при вводе в блок 6 программы управле- ф (ния комплексом. тОдновременно с соответствующих раэ- ж рядов регистра 7 поступят сигналы в н дешифратор 8, на выходе которого поя н вится сигнал, определяющий необходи- п мую величину контрольного времени. п Одновременно с подачей сигнала с бло- н ка 4 на блок 2 и на таймер 3 поступит сигнал, который начнет отсчет 0 т времени. В результате...

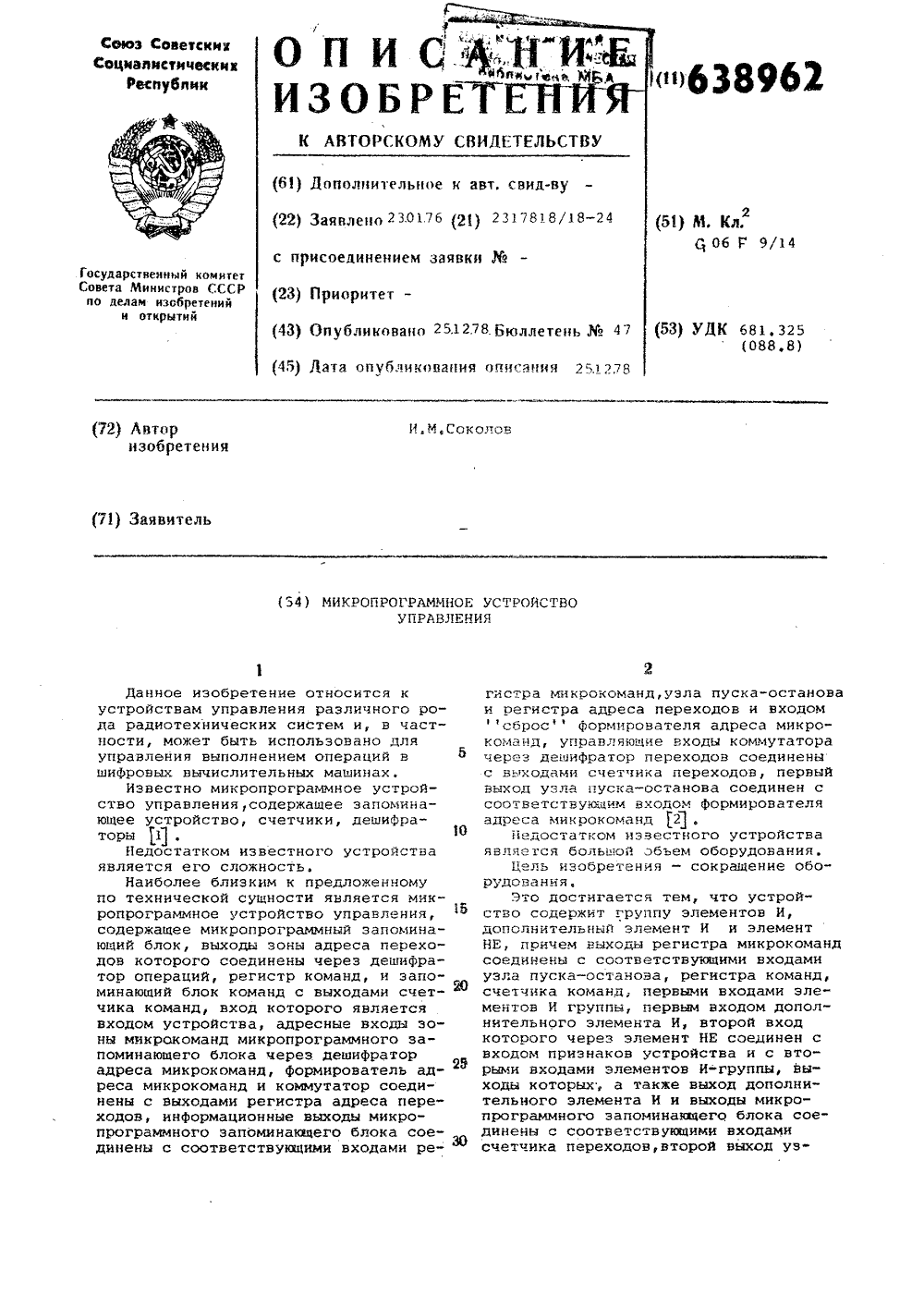

Номер патента: 638962

Опубликовано: 25.12.1978

Автор: Соколов

МПК: G06F 9/14

Метки: микропрограммное

...выборки операнда, по которсмуна соответствующей микропрограмме 20зоны 19 микрокоманд запоминающегсблока 5 в регистр микрокоманды 10 заиисывается первая микрокоманда данноймикрокрограммы. При этом подключаетсяузел 7 пуска-останова, и на вход счет"чика 24 адреса микрокоманд микропрограммы формирователя 3 адреса микрокоманд подаются импульсы из генератора6, что приводит к последовательнойвыборке всеХ микроксманд этой микро- б 5 программы 20 из зоны микрокоманд 19 запоминающего блока 5, которые переписываются в регистр 10 микрокоманд. В последней микрокоманде этой микропрограммы Формируется импульс сброса счетчика 24 адреса микрокоманд микропрограммы формирователя 3 адреса мик - рокоманд, импульс блокировки узла 7 пуска-останова...

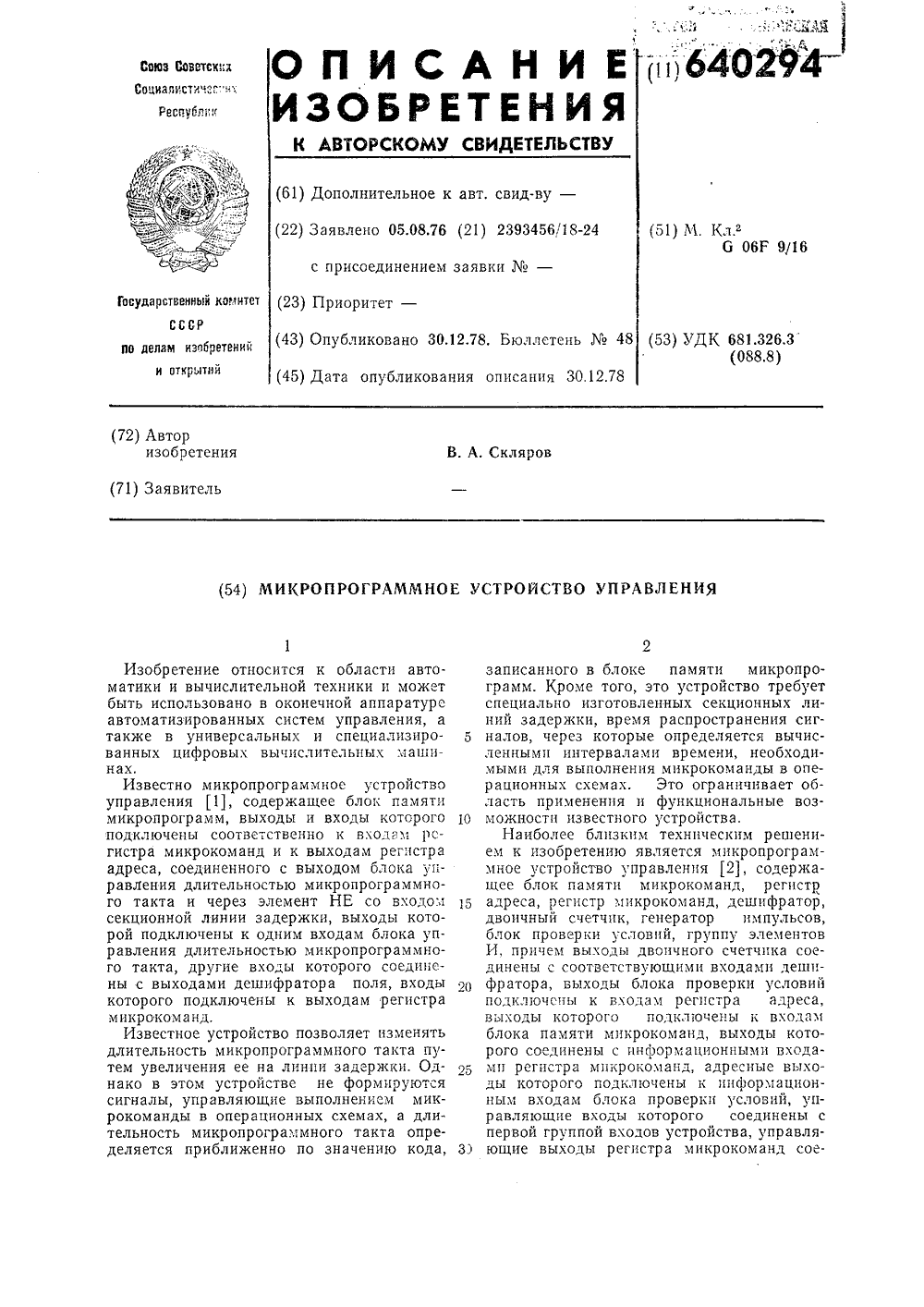

Номер патента: 640294

Опубликовано: 30.12.1978

Автор: Скляров

МПК: G06F 9/16

Метки: микропрограммное

...7. Он представляет собой преобразователь номера последнего такта, необходимого для обработки микро- команды, в двоичный код.Принцип действия остальных элементов и узлов либо такой же, как и в прототипе, либо соответствует их функциональному назначению,На фиг. 2 цифры обозначают следующие сигналы: 15 - импульсы на выходе генератора 5 импульсов, 16 - импульсы на выходе делителя 6 частоты, 17 - импульс на выходе переполнения двоичного счетчика, 18 - 20 - соответственно импульсы на выходе первого, пятого и двенадцатого элементов И, 21 - импульсы на выходе элемента ИЛИ 11.Принцип работы устройства заключается в следующем,Пусть из блока 1 памяти микрокоманд читается микрокоманда, для выполнения которой в операционных схемах необходим...

Номер патента: 643874

Опубликовано: 25.01.1979

Автор: Скляров

МПК: G06F 9/16

Метки: микропрограммное

...Во время выполнения основной микропрограммы при15 возможности параллельных процессовпо специальным. логическим условиям повходам 12 осуществляется запись адреса начальной микрокоманды соответствующей микроподпрограммы в регистр 3адреса. После записи адреса по входу11 производится установка триггера 6в единичное состояние, которое говорито том, что в регистре 3 адреса находится начальный адрес микроподпрограммы,Таким образом, в режиме ожидания единичный сигнал с выходов триггеров 5и 6 через элемент И 7 поступает навход регистра 3 адреса и разрешаетприем информации с выхода блока 4 ивыдачу информации с него на блок 1 памяти микропрограмм (запись информации в регистр 3 адреса по входам 12запрещается сигналом с нулевого выхода триггера 6),...

Номер патента: 646333

Опубликовано: 05.02.1979

Авторы: Байда, Газук

МПК: G06F 9/12

Метки: микропрограммное, перестраиваемое

...7, второй триггеру 1 равпения 8, первый элемент И 9второй элемент И 10, элемент ИЛИ 11,Устройство работает следующим образом.Пусть в исходном "состоянии первыйтриггер управления 7 и второй триггер8 управления находятся в единичномсостоянии и пусть на регистре 3 (4)адреса находится адрес микрокоманды,подлежащей считыванию. Так как триггеры 7, 8 находятся в единичном состоянии,то они разрешают прохождениепоступившего на вход тактового импульса через элемент И 9 (10) и блокируюткоммутаторы 5 6. Яа третьем выходезапоминающего блока 1 (2) появляетсясчитанная микрокоманда, а адрес следующей микрокоманды заводится на регистр 4 (3) адреса другого блока. Навыходе устройства микрооперации с первого и второго блоков появляются поочередно....
