G06F — Обработка цифровых данных с помощью электрических устройств
Импульсно-цифровой вычислительный узел
Номер патента: 1508232
Опубликовано: 15.09.1989
МПК: G06F 17/11
Метки: вычислительный, импульсно-цифровой, узел
...11 в установившийся режимимеет вид где Ы (ЬИ ) - число импульсов, приходящих на суммирующий (вычитающий)вход счетчика 11 за период повторения сигналов на широтно-импульсныхседьмом и восьмом выходах блока 13 ина прямом инверсном .выходах преобразователя 12. Величина этого периодазадается импульсами установки преобразователя 12, поданными с третьеговыхода блока 13 синхронизации. Поскольку элементы ИЛИ 9 и 10 обеспе".,чивают сложение частот входных сигналов (не совпадающих по фазе),томожно записать Ь Б+ = ( Р + Рб ++ Гб/, )Т/Отсюда получим в установившемся режиме 4частотных пятом и шестом выходах блока 13,соответственно.Любой элемент И пропускает на вы-,ход импульсную последовательность,поступающую на его первый вход только...
Устройство для вычисления быстрого преобразования фурье
Номер патента: 1508233
Опубликовано: 15.09.1989
Авторы: Гнилицкий, Каневский, Корчев, Поваренко, Черная
МПК: G06F 17/14
Метки: быстрого, вычисления, преобразования, фурье
...Х(3) - Х(7)+Х (11). Натретий управляющий вход 9,1 поступает нижний логический уровень, натретий управляющий вход 10.1 - верх 40ний логический уровень. Третий арифметический блок выполняет операцию-Х (10)-1 К(14), Х (3)+1 Х (4)-Х (11)-,1 Х(15) которые поступают на первыйвход блока 12.1 умножения. На второйвход блока умножения поступает последовательность весовых коэффициенотов И,ь, Ч , И 1 ь, Иь . На вход2,2 второго модуля 1.2 поступаетвторая четверка результатов первойитерации алгоритма БНФ.В шестую четверку тактов первыймодуль 1.1 работает аналогично второму. На вторые и третьи управляющиевходы 9.1 и 10.1 поступают верхние 3 6логические уровни. При этом второй арифметический блок 7,1 выполняет операцию (АВ)-С, а третий...
Функциональный преобразователь
Номер патента: 1508234
Опубликовано: 15.09.1989
Автор: Ткаченко
МПК: G06F 17/17
Метки: функциональный
...О, а на выходе последнего - содержимое входа 5, . Формула изобретенияМомент начала работы определяется первым импульсом на выходе гене- . Функциональный преобразователь,ратора 1 импульсов. Каждый из такто- содержащий первый, второй и третийвых импульсов инициирует операцию накапливающие сумматоры, генерасуммирования в накапливающих сумма тор импульсов, причем выход первоготорах 2, 2 и 2 и инкрементирует накапливающего сумматора соединен ссоцержимое счетчика 1, На выходе на- информационным входом второго накап;капливающего сумматора 2 , являющегося ливающего сумматора, выход которогоЭвыходом устройства, Формируется за- соединен с информацонным входомвисимость третьего накапливающего сумматора,тактовые входы накапливающих...
Медианный фильтр
Номер патента: 1508235
Опубликовано: 15.09.1989
Автор: Макрецкий
МПК: G06F 17/17, G06F 17/18
...такте, и 21. Во втором такте при по мощи мажоритарного детектора 19 корректируется значение второго разряда медианы (счет разрядов и вычисление начинаются со старшего). Значение медианы, скорректированное во втором такте, суммируется с 2 и передается в следующий регистр 29 медианы. Аналогичным образом в третьем такте корректируется значение младшего разряда медианы. Особенность конвейерной организации фильтра состоит в том, ,что в один и тот же момент времени вычисляется старший разряд медиайы ь-го отсчета, средний разряд медиа 235 4ны (д)-го отсчета и младшего раз-.ряда медианы(1-2)"го отсчета.Таким образом, фильтр вычисляетзначения медианы в темпе поступления входных отсчетов, но с временнымзапаздыванием в 1 тактов, где 1разрядность...
Устройство для управления производственной системой
Номер патента: 1508237
Опубликовано: 15.09.1989
МПК: G05B 19/418, G06F 11/07
Метки: производственной, системой
...и в первом такте считываетсязйачение ТЦ), Считываемая информация поступает в узлы 19 - 2,1 расчетасоставляющих оценки. В такты О+1, М+:+1,2 сигналы узла 16 подаются на управляющие входы соответственно первого 19, второго 20 и третьего 21 узловрасчета составляющих оценки расписания, информация с выхода которых поступает в узел 23 Формирования оценки, 1508237При нарушении составленного оперативного расписания работы ГПС вследствие отказов технологического оборудования и вычислительных средств или при завершении обработки текущего расписания, центральная ЭВМ 1 обеспечивает коррекцию (составление) расписания.Рассмотрим работу блока оценки расписаний по его Функциональной схеме (Фиг. 3). 50 Полученная оценка поступает по связи 29 в...
Устройство для прогнозирования надежности по результатам ускоренных испытаний
Номер патента: 1508238
Опубликовано: 15.09.1989
Авторы: Бурба, Воробьев, Дедков, Захаров
МПК: G06F 17/00
Метки: испытаний, надежности, прогнозирования, результатам, ускоренных
...61.Начальное значение математическо: го. ожидания сопротивляемостииэо 5блока 13 памяти подается на вход ,уменьшаемого блока 51, на вход вычи"таемого которого поступает величинафункции распределения сопротивляемости Ру(х). С первого входа устройства на вход коррелятора 1 и на входанализатора 2 случайного процесса подается информация о случайном воэдей 5лствии на технический объект О(С),имеющем место при нормальной эксплуатации, представленная в виде непрерывного электрического сигнала. Вдальнейшем работа блоков повторяется в описанном порядке и с выходаблока 4 через коммутатор 49 (сигналс выхода распределителя 11 импульсов в этом случае не подается) поступает прогнозируемое значение функциинадежности К (и) при нормальных условиях...
Устройство для определения и визуализации области безотказной работы радиоэлектронных объектов
Номер патента: 1508239
Опубликовано: 15.09.1989
Авторы: Грудин, Самусь, Стадник, Юрченко
МПК: G06F 11/32
Метки: безотказной, визуализации, области, объектов, работы, радиоэлектронных
...вентили группы 18- то имеется сигнал на выходе. Если же разрешение подать только на один вентиль,то группа 18 вентилей реагируеттолько на "3". Таким образом Аиксируется (и) значения в (и) группах 18 вентилей, Через ключи 20 поступают только те коды, у которых(и) уровня соответствуют фиксированным,Выходы блока 2 расшифровываютсяв дешифраторах 17 и поступают на входы групп 18 вентилей, При совпадении(и) фиксированных уровней и при любых уровнях двух нефиксированных параметров срабатывает элемент И 19,открывая все ключи 20 и доступ информации от блока 2 наборному полю и дешифраторам 12.Кроме того, выход элемента И 19разрешает блоку 3 подключать к работе наборное поле 1, блоки 5 - 7,триггеры 14, блок 11 и накопитель 8.Если хотя бы один из...
Устройство для оптимизации периода и глубины контроля
Номер патента: 1508240
Опубликовано: 15.09.1989
Авторы: Бороденко, Водопьянов, Дударев, Завьялов, Райлян
МПК: G06F 11/30, G06F 17/00
Метки: глубины, оптимизации, периода
...но уже при другом значении я я+ + л я (Фиг.2). При этом, как и в пер-, вом случае, в блоке 6 деления образуется напряжение, пропорциональное Р , так как иа выходах. блоков 6, 37 3 , 7., 3 , бс, 3 , Зс, 9, 1 О, 7, 6, 7, 3и 6 воэникают яапря Фгженяя, пропорциональные е, -А 8;+,+Т)/Е 1-ехр(-ЛТ)31 Л 11; (Л П ).Процесс продолжается до тех пор,пока при очередном К-м вычислении Р (К) при Фиксированном 81 с и Т неокажется, что Р,. (К)Р ,(К). В этом случае на выходе элемента И 28 появляется напряжение 1 , которое пои иступает на вход элемента 27, Если на выходе блока 31 напряжение, пропор-:. циональное Рг (1 с)-Р (1 с), меньше илиГравно напряжению, пропорциональному Е, то на выходе блока 32 11 ) О, которое открывает через элемент И 35 ключ 14....
Устройство сбора информации
Номер патента: 1508242
Опубликовано: 15.09.1989
Авторы: Неманежин, Родин, Шабанов
МПК: G06F 17/40
Метки: информации, сбора
...на основаниисигналов на выходе блока 5 и переполнения блоков 3 вырабатывает сигналы управления коммутацией, посту 1508242пающие с его выхода на первый инфорМационный вход блока 5.Блок 5 настройки обеспечивает режим работы системы, первоначальную установку системы, трансляцию в режимеРабота" сигналов управления коммутацией с выхода блока 4 управления на управляющий вход блока 1 коммутации, формирование сигналов о 10 состоянии цепей ("основная" и "резервная"), выдачу их со своего выхода в блок 4 управления.Описание функций блоков достаточно полно отражает функционирование 1 Б всей системы сбора и обработки информации в целом.Блок 1 коммутации работает следующим образом.В режиме пПервоначальная установ ка" последовательной подачейна уп-...
Устройство для отображения информации
Номер патента: 1508273
Опубликовано: 15.09.1989
Авторы: Большихин, Рыманов, Шахов
МПК: G06F 3/147, G09G 3/28
Метки: информации, отображения
...на работу устройства переходных процессов на электродах ГИП 1, так как из-за перекоммутации выходов счетчика. 7 выбор электродов панели производится через три,т,е, сначала. выбирается первая строка и столбец, затем четвертые строкаи столбец,и т,д., таким образом, подключение соседних электродов значительно разнесено по времени.Выходы первого счетчика 7 и сумма тора 9 образуют адрес для блока памяти 10, выходы счетчика 7 являютсямладшими разрядами адреса. Информация по заданыому адресу из блока па 4мяти 1 О управляет коммутатором 11, который разрешает зажигание элементов панели 1 на пересечении выбранных .строки и столбца. Если информация из блока памяти 1 О разрешает зажигание выбранного элемента, то через ключ коммутатора 11 на...
Устройство для выделения кадрового синхронизирующего слова
Номер патента: 1509857
Опубликовано: 23.09.1989
Метки: выделения, кадрового, синхронизирующего, слова
...кадра, свидетельствующем об окончании информационного кадра, запускается одновибратор 2. Длительность формируемого одновибратором 2 импульса выбирается меньше половины периода частоты тактовых импульсов, Импульс с выхода одновибратора 2 сбрасывает триггер 3 в нулевое состояние, Высокий потенциал с инверсного выхода триггера 3 разрешает работу формирователя 5 и открывает элемент И 11, Устройство готово для анализа поступающей информации в ожидаемом временном интервале в предположении, что этот код является кодом кадрового синхрослова.При несовпадении битов принимаемого и формируемого кодов на выходе блока Ь сравнения появляется высокий йотенциал, открывающий элемент И 11, что вызовет по спаду тактового импульса на выходе элемента НЕ...
Устройство для ввода информации
Номер патента: 1509858
Опубликовано: 23.09.1989
Автор: Никитин
МПК: G06F 3/00
Метки: ввода, информации
...оснпеп : Я 3 15098 бОА 1.8015 5 3/О 4 АНИЕ ИЗОБРЕТЕНИЯ ТОРСИОМУ СВИ юл, У 35 В.И.Плиш. Г.Пл 88.8)идетельство СССР 06 Г 3/02, 1982. етельство СССР 06 Р 3/02, 1987. жет ОСУДАРСТВЕННЫЙ НОМИТЕТ 0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИ ПРИ ГКНТ СССР(54)УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦ(57) Изобретение относится к авттике и вычислительной технике ибыть использовано для ручного вв информации в устройства обработки,Целью изобретения является повышениенадежности устройства. Устройство содержит клавиатуру 1, генератор импульсов 3, элемент И 4, элемент НЕ 7, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11, элементыИЛИ 6 и 10, мультиплексор 2, счетчик5, элементы ИСКЛЮЧАЮЩЕЕ. ИЛИ групп 12и 13При нажатии двух клавяп, имеюших инверсные коды, на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ группы 12...
Устройство для ввода информации
Номер патента: 1509859
Опубликовано: 23.09.1989
МПК: G06F 3/02
Метки: ввода, информации
...поступает кодовая комбинация со счетчика 5 в прямом виде. Если же код счетчика 5 скоммутирует вход младшей (старшей) половины входов мультиплексора 2, на втором (первом) входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11 сформируется логическая "1", которая при логическом "0" на первом(втором входе поступает на вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 13 второй группы, тем самым инвертируя кодовую комбинацию счетчика 5 при выдаче ее на выходы 14 групп устройства.При возврате подвижного контакта, к нормально замкнутому контакту клавиши клавиатуры 1 появляющаяся логи ческая "1" с выхода мультиплексора 2 установит через элемент НЕ 7 нулевым уровнем КЯ-триггер 8 в единичное состояние (исходное).В силу того, что все клавишиимеют своих двойников, формирующих...
Устройство для ввода информации
Номер патента: 1509860
Опубликовано: 23.09.1989
МПК: G06F 3/02
Метки: ввода, информации
...между вторым светоизлучателем15098 и вторым светоприемником находитсяуказатель. В этом случае на входыпервого и третьего светоприемниковпоступит внешний световой поток снакладываемым на него световым импуль"сом соответствующего светоизлучателя .На вход второго светоприемника поступит только внешний световой поток,Импульсам с выходов дишифратора 8 1 О мультиплексора 7 последовательно сканируются ключи первой 9 и второй 10групп ключей. В замкнутом состоянииток светоприемников замыкается на полюс источника питания. Ключи реалиэуются самым простейшим образом.Шесть ключей составляет лишь одна .микросхема 533 ЛН 2. При раэмыкании изамыкании первого ключа первой группыключей 9 с выхода первого светоприемника на первый полюс первого...
Адаптер канал-канал
Номер патента: 1509861
Опубликовано: 23.09.1989
Авторы: Ерасова, Исаенко, Николаева, Самчинский, Шаров
МПК: G06F 13/00
Метки: адаптер, канал-канал
...команда. Вторая ЭВМ вводит ответственную команду, поступающую врегистр 4 второго полуадаптера. Узел 8 второго полуадаптера анализирует признаки ЦК обоих полуадаптеров, Наличие ЦК 1 и 2 означает начало цепочки команд во втором полуадаптере иузел 8 устанавливает признак цепочки команд ТЦК. При сравнении кодов команд 12 начинается передача данных через буферный регистр 11 между двумя каналами. После завершения передачи данных оба канала вводят следующие команды цепочки. Узлы 8 анализируют признак ТЦК и, в случае его наличия.не передает в подключенные каналы байтов состояний, содержащих коды команд, а дожидаются согласованной команды всмежном полуадаптере, После получениясогласованной команды выполняетсяпроцедура передачи данных. В...
Устройство для отображения информации на экране электронно лучевой трубки (элт)
Номер патента: 1509862
Опубликовано: 23.09.1989
Авторы: Беляев, Гусев, Живилов, Корыстин, Сорока
МПК: G06F 3/153
Метки: информации, лучевой, отображения, трубки, экране, электронно, элт
...устройстве в отличие от прототипа имеется один генератор тактовых импульсов, работающийна оба канала, Это позволяет установить тактовую синхронизацию междуканалами.Вход генератора 2 тактовых импульсов соединен с шиной сигнала Пуск". 40Выход генератора 2 тактовых импульсовсоединен с входом блока 5 управления канала У, с вторым входомтриггера 22 и с первым входом клю-.ча 21.45Устройство работает следующим образом.Работу устройства рассмотрим дляразмерности базисной системы функцийУолша И = 8.Входной общий код отображаемогосимвола из ПЗУ поступает на информационные входы первого 6 и второго 8регистров. В начальный момент на управляющем выходе блока 5 управленияпоявляется короткий импульс концацикла ИКЦ) (фиг.4), Под действиемИКЦ...
Устройство для вычисления систем логических функций
Номер патента: 1509863
Опубликовано: 23.09.1989
Авторы: Авгуль, Егоров, Супрун
МПК: G06F 7/00
Метки: вычисления, логических, систем, функций
...1 логической функции 15 Г (хх, ,х), =1, 21и номере 1 набора переменных хх , , х , 1 = О, 12устройство на своем выходе должносформировать сигнал у,. = Г,.(х,Обозначим через Ч; = (у, , У,ф 1 ф фу .) кортеж значений воспроизводимыхлогический функций на 1-м наборе переменных х, х .х. Количество 25 попарно различных кортежей Ч ограничено велициной Кпйи(2 ,2 ). ДляФормирования кортежей Ч,. используютдешифратор 1 Функций и йифратор 3настройки.ЗО . При подаче двоичного кода 2, ,Еномера функции Г,.(хх, , х)на выходах дешифратора 1 функций ивыходах шифратора 3 настройки будетсформировано некоторое упорядоченное .множество знацений этой функции1 У; У,У;У;среди элементов которого необходимовыбрать значение, соответствующееданному набору...

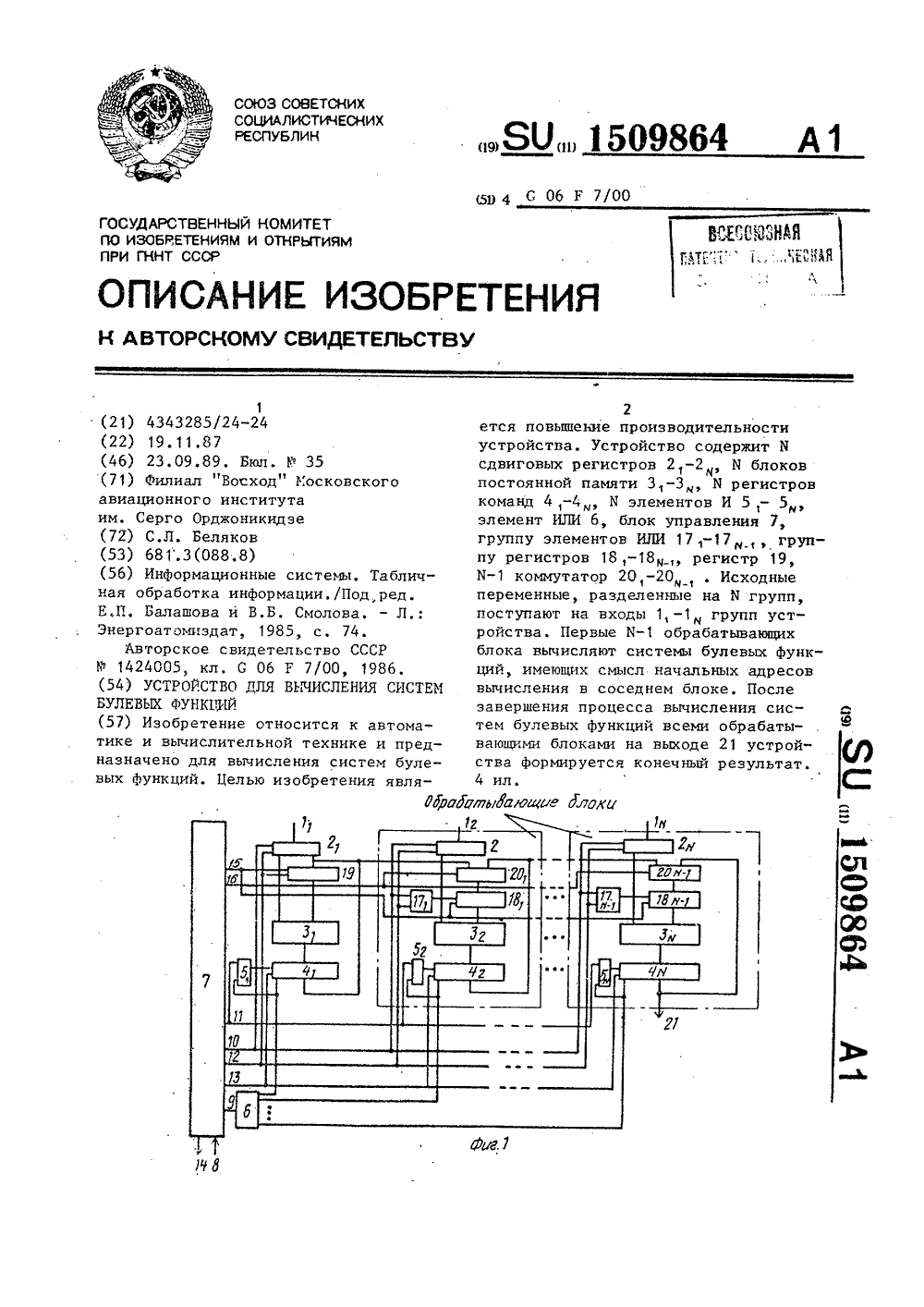

Устройство для вычисления систем булевых функций
Номер патента: 1509864
Опубликовано: 23.09.1989
Автор: Беляков
МПК: G06F 7/00
Метки: булевых, вычисления, систем, функций
...21-2, М блоков постоянной памяти 3,-3, М регистров команд 4,-4, И элементов И 5, - 5, элемент ИЛИ 6, блок управления 7, группу элементов ИЛИ 17 -17группу регистров 18,-18 црегистр 19, Икоммутатор 20,-20 , . Исходные переменные, разделенные на И групп, поступают на входы 1, -1 групп устройства. Первые Иобрабатывающих блока вычисляют системы булевых функций, имеющих смысл начальных адресов вычисления в соседнем блоке. После завершения процесса вычисления сис- а тем булевых функций всеми обрабатывающими блоками на выходе 21 устройства формируется конечный результат. 4 ил. С" 5 цщы 3 ающие аслаки(51) 4 С 06 Р 7/О ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56)...

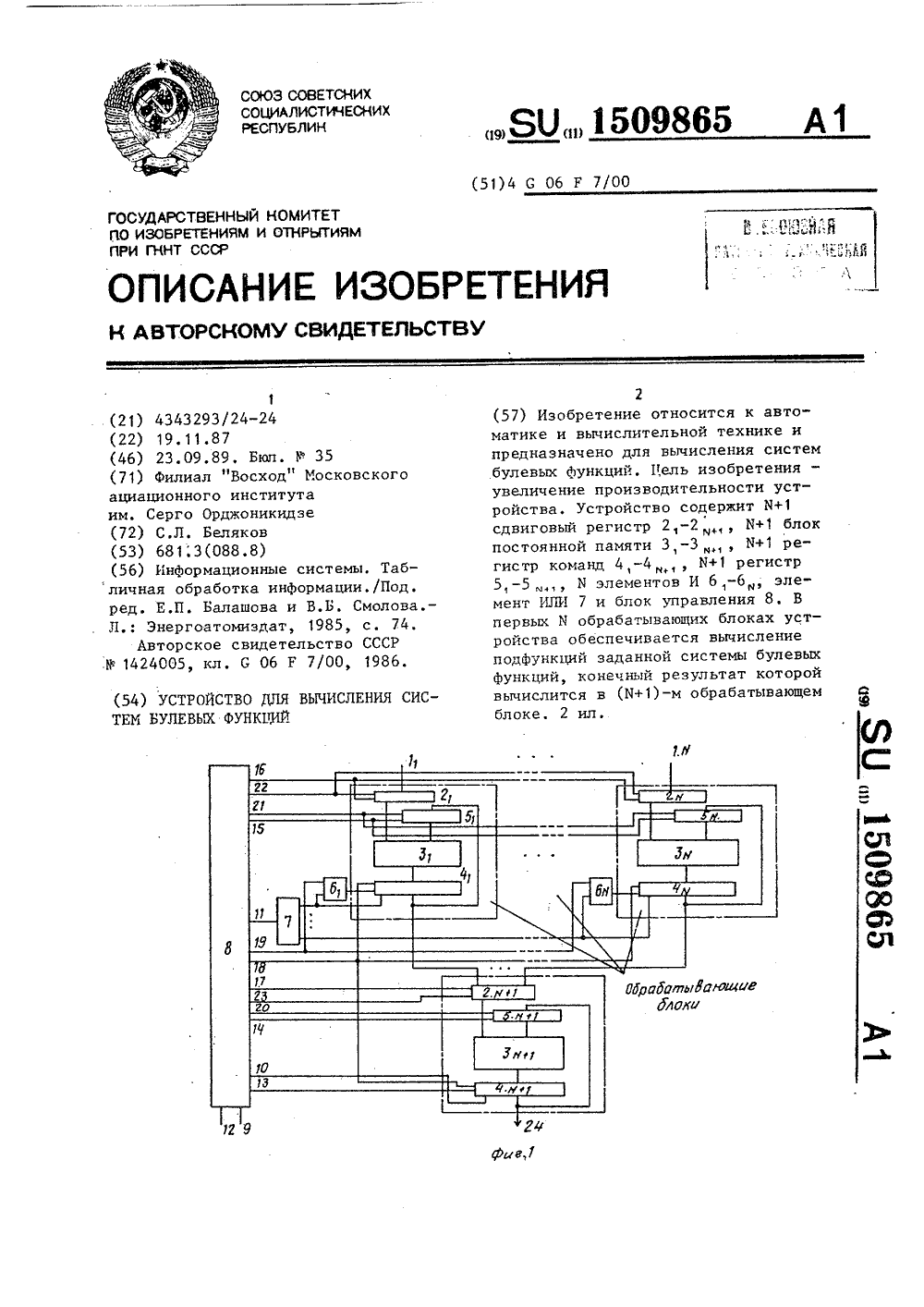

Устройство для вычисления систем булевых функций
Номер патента: 1509865
Опубликовано: 23.09.1989
Автор: Беляков
МПК: G06F 7/00
Метки: булевых, вычисления, систем, функций
...состояние, результат вычисления передает - ся на выход 24 устройства. 45Работу устройства рассмотрим на примере вычисления системы булевых функций 1 Г Уг Тэ, Уот. 12 переменных, представленную в виде композиции подфункций:1 Зф , = Е,ЧЕ 74 = 21 ф где 2, = Х,У ХЧ Х2 = Х 11 ЧХ Хь Х Е = Хе(ХЧХ);Е = ХЧХьч Х 1 т656динен с входом признака готовности частичного результата блока управления, вход запуска и выход признака конца операции которого соединены соответственно с входом запуска устройства и выходом признака конца операции устройства, о т л и ч а ю - щ е е с я тем, что, с целью повышения производительности устройства, оно содержит Х сдвиговых регистров, (И+1)-й регистр, (И+1)-й блок постоянной памяти и (И+1)-й регистр команд, причем...
Многофункциональный модуль
Номер патента: 1509866
Опубликовано: 23.09.1989
Авторы: Аляев, Банников, Журавлев
МПК: G06F 7/00
Метки: многофункциональный, модуль
...соединен с выходом двадцать первого элемента И, а второй вход тринадцатого элемента ИЛИ соединен с выходом двадцать второго элемента И, первый и второй входь 1 которого соединены соответственно с вторым и двенадцатым входами модуля, четвертый и седьмой входы которого соединены соответственно с первым и вторым входами четырнадцатого элемента ИЛИ, выход которого соединен с первым входомдвадцать первого элемента И, второй вход которого соединен с первым входом модуля, второй, четвертый и седьмой входы которого соединены соответственно с первым, вторым и третьим входами двадцать третьего элемента И, выход которого соединен с вторым входом девятого элемента ИЛИ, третий вход которого соединен с выходом двадцать четвертого элемента И,...
Устройство для сравнения числа единиц в двоичных кодах
Номер патента: 1509867
Опубликовано: 23.09.1989
Авторы: Нагорнов, Орлов, Смирнов
МПК: G06F 7/02
Метки: двоичных, единиц, кодах, сравнения, числа
...разрядов контролируемого числа делится без остатка и на 50 три, и на два, либо равно нулю, т.е. при наличии уровня логической единицы на выходе четвертого элемента И 6,Остаток по модулю три, равный двумконтролируемого числа, определяетсяс помощью элемента ИЛИ-НЕ 27, какодновременное наличие логическогонуля на выходах элементов ИЛИ 23, 21,соответствующих остаткам по модулютри, равным единице и нулю соответственно, и фиксируется на контрольномвыходе 29 устройства. Результаты навсех выходах устройства имеют местопри подаче сигнала на вход 13 выдачирезультата устройства.Рассмотрим работу устройства наконкретном примере. Пусть код контролируемого числа 101110110011. В исходном состоянии триггеры групп 1 и 2устанавливаются в нулевое...
Устройство для сравнения чисел
Номер патента: 1509868
Опубликовано: 23.09.1989
МПК: G06F 7/02
...блока 5 сравнения (число Ь, через коммутатор 3, на управляющий вход которого поступает соответствующий сигнал с входа 14), из которых коммутатором 2 выбирается меньшее е,. = тпп а;, Ь,. ) и через блок 6 выделения максимального числа (аналогично первому режиму) передается на выход 20, устройства.При выполнении операции поэлемент ного сравнения двух множеств на больше (объединение нечетких множеств) элементы а, и Ъ., множеств А и В поступают на входы блока 6 выделения максимального числа (а,. через коммутатор 25 2, Ь, - через коммутаторы 3 и 4, на управляющие входы которых с входов 14, 15 и 17 устройства поступают соответствующие сигналы), из которых выбирается большее ,т = птах аЬ;)и передается на выход 20. Одновременно сигнал...
Устройство для сравнения кодов
Номер патента: 1509869
Опубликовано: 23.09.1989
Авторы: Антоненко, Королев, Огарок, Сироджа
МПК: G06F 7/02
...поступает на первую группу входов схемы 15 сравнения, на второй группе входов которой находится минимальный код нулей с выходов разрядов регистра 14. Так как значение кода частости , отлично от нуля, то потенциал логической "1" с второго. выхода схемы 15 сравнения поступает через одновибратор 12 в виде импульса на вход сброса регистра 14 и открывает по первому входу элемент И 10. Следовательно, во втором цикле работы устройства значение частости повторения кодас выхода счетчика 19 количества совпадений будет записано в регистр 14 по сигна" лу на втором входе элемента И 10.(М + 1)-й импульс, поступающий с выхода генератора 6 импульсов, начинает второй цикл сравнения кодов. Поступая на вход чтения блока 1 памяти, (М + 1)-й импульс...
Устройство сравнения чисел с допусками
Номер патента: 1509870
Опубликовано: 23.09.1989
МПК: G06F 7/04
Метки: допусками, сравнения, чисел
...его втором выходе сигнал "Начало 20 цикла", который разрешает работу блока 14 синхронизации - происходит запись информации в блок 2 памяти по адресу, определяемому содержимым регистров размера 7 и признака 6. Пос ледовательность записи: в первом такте выдаются сигналы С и Сц синхронизации входного регистра 5 и регистра 9 перезаписи, во втором такте выдается сигнал выбора С и А записи 30 блока 2 памяти, затем вырабатывается сигнал, поступающий на вход триггера 13 и устанавливает устройство.в состояние готовности к приему следующей информации, Далее внешнее устройство изменяет код признака и информацию во входном регистре 5 (адрес блока 2 памяти) и снова повторяет цикл записи адреса начала следующей страницы в блок 2 памяти. Количество...
Устройство для сортировки информации
Номер патента: 1509871
Опубликовано: 23.09.1989
Авторы: Гладченко, Прибыльский
МПК: G06F 7/06
Метки: информации, сортировки
...При поступлении первого слова сигналом с входа 6 происходит запись его во входной регистр 5, сброс триггера 13, и блок 14 синхронизации начинает отрабатывать цикл записи вблок 1 памяти в следующей последовательности;такт первый - выдается сигнал разрешения считывания Сиз блока 2 памяти - происходит считывание адресаблока 1 памяти;такт второй - устанавливаются сигналы А, А записи в счетчик 3 слови регистр 8 адреса,такт третий - выдаются сигналы Си С 8 синхронизации разрешения входного регистра 5 и регистра 8 адреса - установка информации на входеданных блокапамяти и адреса, одновременно снимается сигнал Сразрешения считывания из блока 2 памяти;такт четвертый - вЫдается сигналА, записи - запись информации в блок1 памяти,такт пятый -...
Вычислительное устройство
Номер патента: 1509872
Опубликовано: 23.09.1989
Авторы: Амехо, Кисленко, Кокаев, Талышинская
МПК: G06F 7/38
Метки: вычислительное
...По мере окончания вычисления в д-й ступени(у. = 1, 2. . . 5) матричного умножителя в нее вводится новая информацияс периодомТу,Тр+ Т,+ 2, (5)при этом 2, в течение времени Тнаходится в "1", а в течение времени(Т + О) - в "О". Подача новой информации на у.-ю ступень с информационныхвходов умножителя, подсоединенных кх-й ступени, разрешается в промежутоквремени, начиная с момента времени 9,после установления 2 в" и до истецения времени Ю, после установления2, в "О". На информационных выходах40 -40с периодом Т будут появляться результаты вычислений. Узлы 3памяти обеспечивают синхронизациюпоявления и старших и ш младших разрядов результата на информационныхвыходах умножителя. Формула изобретения Вычислительное устройство, содер" жащее...
Устройство для выравнивания порядков чисел
Номер патента: 1509873
Опубликовано: 23.09.1989
МПК: G06F 7/38
Метки: выравнивания, порядков, чисел
...1 второго чисел посту5 1509 пают на входы 16 и 17 групп блока 5 сравнения и выработки управляющих сигналов, на выходах 18 или 19 групп которого, в соответствии с таблицей, вырабатывается 1-й сигнал стробирова ния информации, поступающей с входов 3 и 4 мантисс соответственно на входы 21 блоков 6 и 7 сдвига. Если ЧЧ, то управляющий 1-й сигнал1с выходов 18 блока 5 сравнения и выработки управляющих сигналов поступает на 1-й вход 22 блока 7 сдвига и тем самым осуществляет сдвиг мантиссы второго числа на Ч, - Ч ,. = 3 15 разрядов вправо. А с выхода элемента ИЛИ 8 сигнал поступает как сигнал= 0 на вход 22 группы блока 6 сдвига и стробирует мантиссу первого числа без сдвига. 20Таким образом, на выходах 2 и 13 устройства для выравнивания...
Одноразрядный сумматор
Номер патента: 1509874
Опубликовано: 23.09.1989
Авторы: Варшавский, Гольдин, Кондратьев, Цирлин
МПК: G06F 7/50
Метки: одноразрядный, сумматор
...слагаемых (Х; = У,=О) на затворах транзисторов 5 и 12 имеется высокий потенциал, и транзистор 5 открыт, а транзистор 12 закрыт, при этом на стоках транзисторов 5 и 6 будет низ-, кий потенциал, т,е. на выходе С; - нулевое значение (С; =О).Если на входе одного из слагаемых имеется единичное значение, а. на входе другого слагаемого - нулевое значение (Х,. 1, У; 0 или Х,. О, У; 1), то на затворах транзисторов 5 и 12 будет низкий потенциал, и транзистор2 будет открыт, а транзистор 5 закрыт,Если при этом на выходе суммыимеется нулевое значение, что возможно только при единичном значении навходе переноса (С; =1), то закрыти транзистор 6, а транзистор 9 открыт,и на стоках транзисторов 5 и 6 будетвысокий потенциал, т,е, на выходеС, - единичное...
Устройство для умножения
Номер патента: 1509875
Опубликовано: 23.09.1989
МПК: G06F 7/52
Метки: умножения
...Я большинствепрактических случаев блок суммирования представляет собьй либо двухвходовый, либо трехвходовый быстродействующий сумматор для сложения двоичных и десятичных чисел,При умножении двоичных и десятичных чисел устройство работает следующим образом,В режиме умножения чисел, представленных в двоичной системе счисления, по сигналу на входе 10 устройства блок 4 настраивается на формирование двоичных кратных, блок 9 суммирования настраивается на суммированиедвоичных чисел, а выходы коммутаторов8 соединяются со своими первыми входами, на которые поступают результатыпс выходов соответствующих узлов6, - 6тетрадного суммирования.Далее одновременно или последовательно во времени в регистры 1 и 2 загружаются и-разрядные (и = 4 в)...
Устройство для умножения с накоплением
Номер патента: 1509876
Опубликовано: 23.09.1989
Авторы: Демидов, Сабельников
МПК: G06F 7/52
Метки: накоплением, умножения
...11,будет загружен результат суммирова- .ния (вычитания) сдвинутого содержимого регистра 1 О и числа, хранившегосяв этой ячейке до начала такта. Впоследующих тактах первого этапа устройство работает аналогично. Для данного конкретного примера первый этап 55включает 8 тактов. Диаграммы управляющих сигналов представлены на фиг,2.Информация на выходах блоков устройства для первого этапа (и для двухциклов второго этапа) представленав табл. 1 (в шестнадцатиричной системе счисления, - произвольное состояние выходов).Результатом работы устройства на первом этапе является накопление в яцейках памяти блока 2 сумм частичных произведения. Содержимое блока 2 .-после первого этапа (а также после каждого цикла второго этапа) для даИ ного...
