G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1401482

Опубликовано: 07.06.1988

Авторы: Алыпов, Фатиков

МПК: G06F 17/18

Метки: анализатор, статистический

...1полнении условия 1 (г)юг=1-р/2.М,По единичному сигналу с выхода элемента 5 сравнения в регистр 11 записывается значение верхней доверительной границы у;, равное текущему значению г,Таким образом, при обработке 1-й реализации на блок 30 индикации подается значение соответствующих оценок доверительных границ у, и у. По имнпульсу с девятого выхода синхрониэа" тора 26 генератор 23 линейно изменяющегося напряжения останавливается и устанавливается в нуль сумматор 27 для подготовки анализатора к обработке следующей реализации.По окончании анализа требуемого количества И реализаций исследуемого случайного сигнала на выходе элемента 4 сравнения появляется единичный сигнал, устанавливающий в нуль счетчик 3. На этом работа анализатора...

Номер патента: 1401483

Опубликовано: 07.06.1988

Авторы: Галимзянова, Кузнецов

МПК: G06F 11/08

Метки: параметров

...Разрешение приеман), Зафиксированные в первом блоке памяти коды чисел поочередно передаются через его выход при поочередной подаче ТИ на его второй управляющий вход (" Передача кода"). Зафиксированный во втором блоке 2 памяти код числа передается через его выход при подаче ТИ на его второй управляющий вход (" Передача кода").Код числа поступает в блок (узел 7, 10, 11, 14, 19-29) через его информационный вход только при одновременной подаче с этим кодом. ТИ на его первый управляющий вход (" Разрешение приема ).Коды чисел поступают в блок (узел 8, 9, 12, 13, 15, 16, 30-33, 35) через его информационные входы толькогенератора 36, третий вход 67 блока 18, являющийся информационным входом устройства, соединен с информационным входом...

Номер патента: 1401484

Опубликовано: 07.06.1988

Авторы: Грудин, Самусь, Стадник

МПК: G06F 11/07

Метки: надежности, объектов, параметрической, радиоэлектронных

...допусков у , увыходного параметраминУ. Сигнал от блока управления разрешает срабатывание блока допусков, атакже поступает на вход всех тригге"ров 14, подготавливая их к приемуинформации, т,е. разрешая переходтриггеров 14 в состояние единицы вслучае поступления на них сигналовот элементов И 13.01484 5 10 15 20 25 менты И 13-1-5-413-с-2.,Соответственно срабатывают триггеры14-1-5-414-с-би индикаторы15-1-5-415-с-2, Однако всевентили открыты только на двух блоках 16 вентилей, например на 16-3и 16-п, подлежащих рассмотрению параметров х и хОстальные ивен,тилей настраиваются на пропусканиелишь заданных уровней, когда толькоодин вентиль 19 в каждом блоке 16 получает разрешение на прохождениесигнала,В этом случае (т.е, когда рассмотрению подлежит...

Номер патента: 1401509

Опубликовано: 07.06.1988

Авторы: Каплун, Омельянчук, Семенюк

МПК: G06F 17/17, G09G 1/08

Метки: графический, интерполятор

...цикл наращивания одной координаты и соответствующий подсчет оценочной функции повторяется до тех пор, пока результат сравнения не имеет видсумматор 9 ) сумматор 10.В этом случае от блока 13 поступает сигнал +1 в счетчик координаты Х (или У для другой четверти окружности),- 1 в счетчик координаты У (или Х) одновременно, а накапливающие сумматоры 9 и 10 зафиксируют полученные в этом такте суммы,Поменяются также управляющие коды коммутаторов 7 и 8, вследствие чего в следующем такте на входы сумматора 9 пост- пает в дополнительном коде содержимое сумматора 1 О, а на входы сумматора 10 в дополнительном коде число 2. Если, сравнивая полученные разности, имеем сигнал Меньше, то цикл начинается вновь с отработки шага по той координате, которая...

Номер патента: 1401513

Опубликовано: 07.06.1988

Автор: Свиязов

МПК: G06F 3/147, G09G 3/28

Метки: газоразрядной, индикаторной, информации, отображения, панели

...на входы первой группы дешифратора 3 второй ступени. Тем самым размыкается цепь прохождения тока через ГИП 2.При останове развертки за счет неизменения состояния первого счетчика 4 развертки либо неисправности второго дешифратора 7 первой ступени на его выходах поддерживают постоянные уровни напряжения. На выходах блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 9 - 9, кроме тех, на которые поданы постоянные уровни логической 1 с первого дешифратора 5 первой ступени, появляются уровни логической 1, а элемента ИЛИ - НЕ 10 - уровень логического 0. Сигналом с выхода элемента ИЛИ - НЕ 10 запрещается появление сигналов на выходах второго дешифратора 7 первой ступени, На входы блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 - 12 соединенные с выходами второго дешифратора...

Номер патента: 1401514

Опубликовано: 07.06.1988

Автор: Свиязов

МПК: G06F 3/147, G09G 3/28

Метки: индикации

...последний записанный знак отображается на последнем, Х)-м, знакоместе первого индикатора 6.После записи последнего знака счетчик 5 14 адреса записи знакомест устанавливается в состояние, когда код на его выходе 0000, счетчик 15 адреса записи строк в состояние, когда код на его выходе 0000, и с еговыхода сигнал переноса поступает на первый дифференцирующий эле мент 41. Фронт сигн ал а переноса, выдел яемый дифференцирующим элементом, через третий элемент И 33 и пятый элемент ИЛИ 30 подается на К-вход триггера 13, переводя его в нулевое состояние. Уровень логического О, подаваемый на один вход 55 второго элемента И 37, запрещает прохождение сигналов Запись с блока 1 ввода, Этим исключается повторная запись информации на ранее...

Номер патента: 1403055

Опубликовано: 15.06.1988

Авторы: Найденов, Ценных

МПК: G06F 3/00, G06F 3/02

Метки: ввода, информации

...3 кода адреса, соответствующего последнему вводимому разряду, на выходе переноса счетчика 3 и, соответственно, на информационном входе триггера 6 появляется сигнал О. Триггер 6 передним фронтом задержанного импульса генератора 1 импульсов устанавливается В нулевое состояние и запрещает дальнейшее прохождение импульсов от генератора 1 импульсов на счетный вход счетчика 3.По окончании сигнала запуска устройство переходит в исходное состояние.С первой груп ы входов 1 устройства в регистр 5 заносится код другого числа, и цикл ввода повторяется.Частота генератора 1 импульсов определяется временсм ввода одного разряда в используемом АЛУ 14. Элемент 9 задержки обеспечивает стабильную работу устройства при вводе первого и последнего разрядов...

Номер патента: 1403056

Опубликовано: 15.06.1988

Авторы: Забегаев, Стамболи, Урюпина, Шкондин

МПК: G06F 3/02

Метки: ввода, информации

...который ио линии связи г поступает на вход ,клавиатуры 5. Если кодовая комбинация на входах дешифратора 3 соответствует коду горизонтальной шины, на которой находится нажатая клавиша клавиатуры 5, то сигнал с выхода дешифратора 9 поступает ио одной из вертикальных шин клавиатуры 5 (соответствуюгцей клавиши) на линию связи д и церез элементы И-НЕ группы 7 или 8 по линии связи е или ж на информ ационные входы коммутатора 9. Выбор вертикальной шины клавиатуры 5 определяется кодовой комбинацией на адресных входах коммутатора 9,Таким образом, если код, поступающий ио линиям связи б и в на регистр 4, соответствует коду нажатой клавиши клавиатуры 5, то на выходе коммутатора 9 появляется сигнал, который по линии связи м поступает на первый...

Номер патента: 1403057

Опубликовано: 15.06.1988

Авторы: Гребиниченко, Черкашин

МПК: G06F 3/05

Метки: аналоговой, ввода, информации, многоканальное

...сигналов управления приемом и выдачей данных и узел 84 магистральных усилителей.Узел 83 образуют К 8-триггер 85, элемент НЕ 86, одиовибратор 87 и повторитель 88 напряжения. Г 1 ри поступлении сигнала Пуск АЦП одновибратор 87 формирует импульс, который поступает на К-входы регистра 82 и триггера 85.Госле окончания цикла кодирования ЛЦП 5 выдаст сигнал выдачи кода (ВК), который переключает триггер 85 в состоя. иие , и регистр 82 переключается в режим выдачи кода.Уровень 1 на выходе триггера 85 является признаком готовности (сигнал ГТ) для выдачи информационного кода в первый блок 12 памяти.Узел 84 содержит четыре шинных формирователя 89, каждый из которых обеспечивает передачу по четыре разряда слова данных, и один повторитель 90...

Номер патента: 1403058

Опубликовано: 15.06.1988

Авторы: Исаенко, Помыткина, Самчинский, Шаров

МПК: G06F 3/06

Метки: вывода, информации

...35 соединены с шинами входных сигналов блока 5 управ ленин, т. е. сигналов, по которым осугцествляются переходы из одного состояния в другое. Выходы мультиплексора 35 подключены к младшему адресному входу постоянной памяти 36, на остальные адресные входы которой подаются сигналы из регистра 37.В каждом состоянии автомата, .которому соответствует выбранная ячейка постоянной памяти 36, на младший адресный вход подключается одна из цэиц входных сигналов блока 5 управления Выбор подключаемой 30 шины производится в поле формата микрокоманды. Возможный формат микрокоманды 40 45 50 55 где АМК - . поле адреса следующей микрокоманды;АМХ - поле адреса подключаемой шицы входных сигналов;УПР - поле выходных сигналов блока 5управления.Если на...

Номер патента: 1403059

Опубликовано: 15.06.1988

Авторы: Гаврилов, Есетов, Мельников, Титов

МПК: G06F 7/04

Метки: массивов, сортировки, чисел

...В результате на выходах элементов И 18 и 20 устанавливаются высокие потенциаль., которые поступают на входы элемента ИЛИ-НЕ 21 и элемента ИЛИ 22 с выхода элемента И 8, а на вход элемента ИЛ И 24 - с выхода элемента И 20. Следовательно, на выходе элемента ИЛИ-НЕ 2 появляется низкий потенциал, который поступает на первые входы элементов ИЛИ 22 и 24, на вторые входы которых поступают сигналы с выходов элементов И 8 и 20 соответственно. В результате на выходах элементов ИЛИ 22 и 24 устанавливаются сигналы логической единицы, которые поступают на первые входы элементов И 23 и 25, на вторые входы которых поступают высокие потенциалы с выходов элементов ИЛИ 7 и 19 соответственно. Далее на выходах элементов И 23 и 25 появляются...

Номер патента: 1403060

Опубликовано: 15.06.1988

Автор: Музыченко

МПК: G06F 7/49

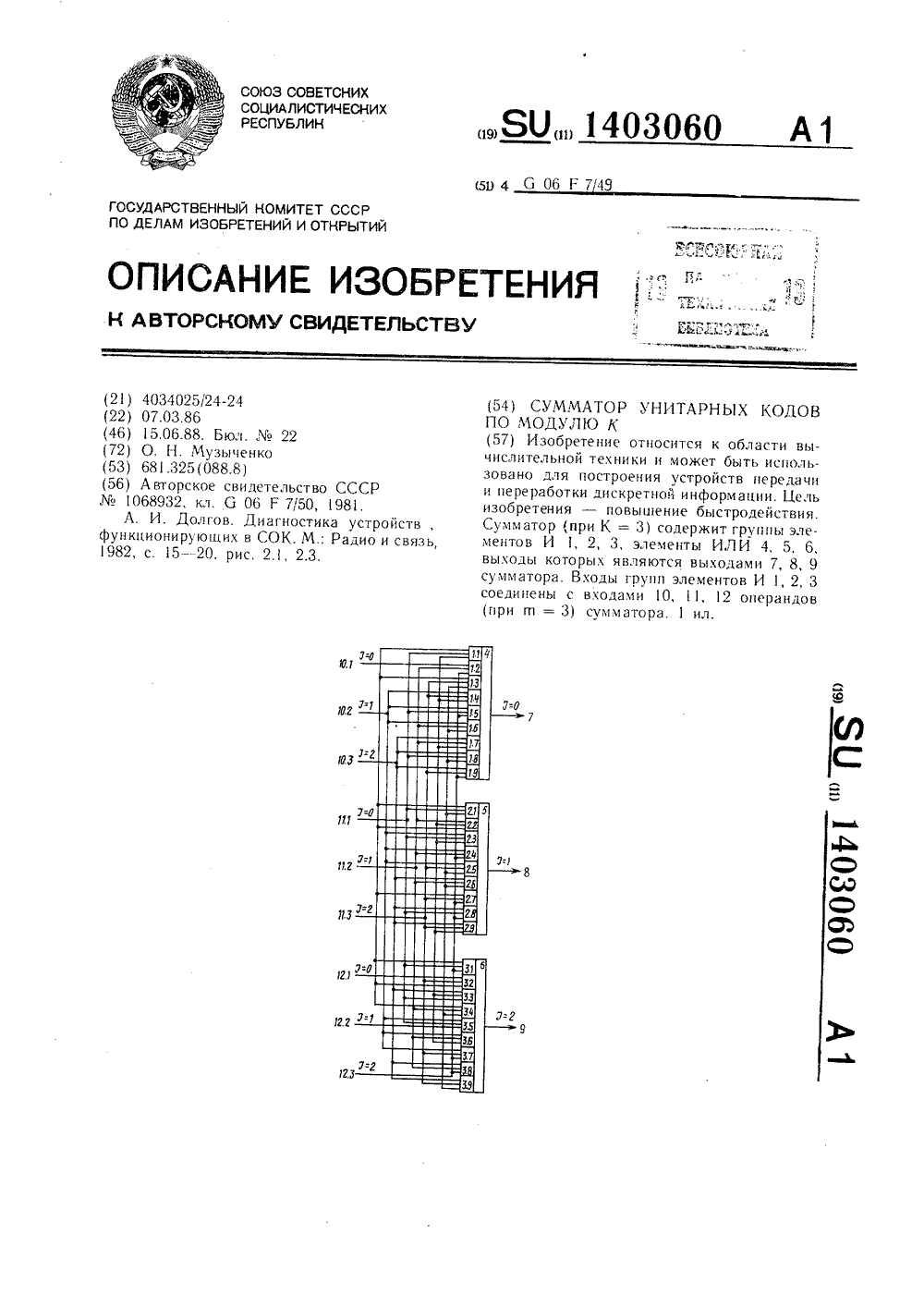

Метки: кодов, модулю, сумматор, унитарных

...предприятие, г, Ужгород, ул. Г 1 роектная, 4 Изобретение относится к вычислительной технике и может быть использовано для построения устройств передачи и переработки дискретной информации.Пель изобретения - - повышение быстродействия сумматора.На чертеже показана ф) нкпиональная схема сумматора унитарных кодев по модулю К = 3 (для случая количесгва операндов и =- 3).сумм а.гор соде ржири грх ивы ( К = 3) элементов И 1.1 - 1.9, 2.1 - -2.9, 3.1 - 3.9 и три элемента ИЛИ 4 6, выходы которых являются выходами 7 9 сумматора ) =- О, , =- 1,.) = 2), а входы подключены к выходам элементов И 1.1 - 1.9, 2.1 - -2.9, 3.1 - -3.9 соответственно, входы которых соединены с входами 10.1 - -10.3, 11.1 - 1.3, 12.1- - 12 3...

Номер патента: 1403061

Опубликовано: 15.06.1988

Авторы: Кондрашев, Курахтанов, Румянцев

МПК: G06F 7/52

Метки: выполнения, деления, операций, умножения

...поступает с выхода 70 блока 3 на входФОях) ц,е с;Осетеи) элемента ИСКЛ Ю 11 АЮШЕЕ ИЛИ 22 для сравнения со знаком делителя. После сравнения ца вьходе 77 элемента ИСКЛОс)УЮЩЕЕ ИЛИ 22 появляется значение очерелного разряда частного. В старием молулс это значение вылается на выход 49 устройства.После вычисления очередного частичного остатка содержимое блока 3 сдвигаеся н) единичному знацению сигнала на выходе 68 блока 5 влево на один разряд в каждом модуле. При этом сигнал с выхода блока 3 выдается на выход 4 устройства, соединенного с входом 34 нулевого разряда сосслнего более старшего модуля, и заполняет освободившийся при сдвиге младший разряд в блоке 3 суммирования.В младшем модуле на вход 34 блока 3 поступает сигнал с выхода 29...

Номер патента: 1403062

Опубликовано: 15.06.1988

Авторы: Владимиров, Духнич, Орлов

МПК: G06F 7/544

Метки: вектора, координат, преобразования, пространстве, трехмерном

...триггер (34 36)формула изобретения устанавливается в нулевое состояние, на элементах И 37 - 42 прекращается выработка сигналов управления, а на элементах И 43 - 45 прекращается выработка соответствующих счетных импульсов. Элемент ИЛИ 48 открывается единичными выходами триггеров 34 - 36 и разрешает выдачу через элемент И 49 по входу 24.2 сдвиговой серии на регистры 2 - 4. По выходу 29 с распределителя 47 в блок 1 поворота вектора выдаются импульсы, необходимые для синхронизации его работы. После отработки всех углов триггеры 34 - 36 устанавливаются в нулевое состояние, элементы ИЛИ 48 и И 49 закрываются и отключают сдвиг информации в регистрах блока поворота. Инвертированный на элементе НЕ 50 выход элемента ИЛИ 48 является...

Номер патента: 1403063

Опубликовано: 15.06.1988

Авторы: Горькуша, Коржук, Куприец, Поваренко

МПК: G06F 7/548

Метки: аргумента, вектора, вычисления, модуля

...операндь чисел а и 17 поступают на входы соответственно первого 13 и второго 14 логарифмических преобразователей, с выходов которых операнды чисел а и б поступают соответственно на входы уменьшаемого и вычитаемого вычитателя 15.Количество ги старших разрядов числапоступающих на вход приоритетного п 7 ифратора 10, выбираются из соотношения т=и - К.Приоритетный шифратор 10 совместно с первым двигателем 11 производит сдвиг так, чтооы на выходе первого сдвигателя 11 старшая значащая цифра числа а находилась в старшем разряде.С выхода вычитателя 15 операнд числа с поступает на входы косинусного 16 и арктангенсного 17 преобразователей, которые производят преобразование информации в соответствии с функциональными зависимостямиа= ---- . -...

Номер патента: 1403064

Опубликовано: 15.06.1988

Авторы: Бучнев, Карпунин, Песоченко

МПК: G06F 9/50

Метки: запросов, обслуживания

...входу. После каждого прохода логицеской единицы через элемент И 4 в счетчик 9 прибавляется единица.При поступлении запроса иа один или несколько входов 11 соответствующие разряды регистра 19 устанавливаются в единицу. Сигналом с выхода дешифратора 10 последовательно оирашиваются источники, запрос от которых хранится в регистре 19. При нахождении запроса открывается соответствующий элемент И группы 18, появляется сигнал на выходе элемента ИЛИ 17, который проходит на выход 5. Элемент 7 задержки выбран таким, цтобы сигнал на выходе 15 успел заблокировать элемент И 4 ио второму входу. Двоицнггй код, присутствующий на адресных выходах 16, подается в обслуживающее устройство.В ответ на запрос обслуживающее устройство выдает разрешение на...

Номер патента: 1403065

Опубликовано: 15.06.1988

Автор: Иванов

МПК: G06F 11/25

Метки: анализатор, данных, параллельного, потока, сигнатур

...а, (с) (0,1 з, 1= 1, К; гп - длина контролируемых лвоичцьпс последовательностей.На фиг. 5 показана схем анализатора для случая й = 2, Ф(Х) = Х + х) + 1; на фиг. 6 - вид сопровожлаюшей матрицы лля рассматриваемого случая, где 0 1 0 01 ( 010ОО 1али т следующим обрад началом работы регистр 3 ется в нулевое состояние. Це в исходное состояние на фиг зана. На входы 1 анализато двоичные последовательности екта контроля, являющиеся е на входные тестовые воздей На вход 2 анализатора поступают синхросигналы проверяемого изделия. После окончания цикла тестирования, т. е. после поступления т анализируемых двоичных наборов аа,(1)ас(1 Д, в регистре 3 анализатора образуется сигнатура, которую затем сравнивают с кодовым эталоном, полученным с...

Номер патента: 1403066

Опубликовано: 15.06.1988

Авторы: Мартиросян, Свистельников

МПК: G06F 11/08

Метки: кодов, обнаружения, ошибок, передаче

...для обнаружения ошибок при передаче кодов. ОУстройство содержит входной регистр 1, регистр 2 контрольных разрядов, блок 3 управления параллельной записью, блоки 4 и 5 контроля по модулю два, дешифратор 6, элементы ИЛИ 7. - 7.п, входные регистры 8.1 - 8.п, триггеры 9. - 9.п, блоки 10.1 - 10.п контроля на четность, блок1 формирования сигнала ошибки, информационный вход 12, стробирующий вход 13, вход 4 контрольных разрядов, информационные выходы 5. - 15.п, выход 16 сигнала ошибки, дешифраторы 17 - 9, регистры 20 - 22,20 элементы ИЛИ 23 и 24, блок 25 индикации и блоки 26 и 27 элементов И. Устройство работает следукнцнм образом.Информация, поступающая на входной 25 регистр 1 с входа 12 информации, и контрольные разряды, поступающие на...

Номер патента: 1403067

Опубликовано: 15.06.1988

Авторы: Литвиненко, Сагдеев, Фомин, Хлевной

МПК: G06F 11/08

Метки: интерполяционного, кода

...по входу 23 содержимое сумматора 2 становится равным 1., = а, - а",)К моменту появления следующего импульсана входе 22 на входе сумматора 3 сформируется значение- аА, вследствие чего содержимое сумматора 3 становится равнымЬ=аш - айА Так как импульс по входу 23 5в этом такте не поступает, то содержимоесумматора 2 остается неизменным.Через время, большее чем переходныепроцессы в сумматоре 3, на входе 24 появляется импульс, под воздействием которогосодержимое регистров 13 и 14 становитсяравным .1 и .2 соответственно.В зависимости от значений . и Ь возможны четыре ситуации:а) 1.=Ь=О - ошибки не произошло,в этом случае на выходе мультиплексора 9 5значение равно нулю;б) 7.0, Ь=О - ошибка произошлав а ь на выходе мультиплексора 9...

Номер патента: 1403068

Опубликовано: 15.06.1988

Автор: Виноградов

МПК: G06F 13/00

Метки: магистралью, сопряжения

...и 3 для чтения соо;ветстве:но состояния триггера 8 готовности 45 данцых и триггера 9 его маски.Выходы 41 и 42 элементов И )2 и )3поступяк)т ча шины чтения магистрали 20.В слуцае обнаружения готовности данны.; в режиме опроса по команде чтения сигнал с выхода 27 дешифратора 7 поступает на хп равляющие входы 80 усилителей 6.Данные с выходов 82 усилителей 6 поступают на входы шиц чтения магистрали 20 и далее через групповой контроллер в ЭВМ.По этой же команде сигнал с выходя 27 дешифратора 7 поступает на вход 65 триггера 8, с выхода 67 которого сигнал поступает на вход 32 регистраподтверждения приема данных. Чалее этот сигналФорму,га изобретения поступает ца вхол церелатчика 3 и передается по линии связи ца приемник 4. На приемной стороне...

Номер патента: 1403070

Опубликовано: 15.06.1988

Авторы: Кон, Мангасаров, Матушкин, Южаков

МПК: G06F 13/00

Метки: абонентами, сопряжения, цвм

...окончилось время ожиданияначала обслуживания одной из заявок,при этом код в соответствующем счетчике 23 стал равен "нулю", через схему ИЛИ 33 возникает запрос на прерывание блока 1 управления. Если прерывания не блокированы,то блок 1 управления осуществляетследующее: 1) запрещает прерыванияот ЦВМ 8 абонента 13 и элемента ИЛИ33; 2) начиная справа подключает через мультиплексор 27 (управляющиесигналы дешифратора 37) счетчики 23 кшине данных 2; 3) находит первое нулевое слово счетчика 23; 4) продвигает очередь вправо: в регистр 31заносит код "1по второму выходу,через дешифратор 30 подает управляющие сигналы на мультиплексоры 20 -21, начиная с найденного места до последнего в очереди (в результате этого происходит уплотнение...

Номер патента: 1403071

Опубликовано: 15.06.1988

Авторы: Михайлов, Петров, Полковников

МПК: G06F 11/07

Метки: коммутации

...40 45 50555 14 мер отказавшей линии по сигналу на третьем выходе узла 32 синхронизации передается через группу 33 элементов И и группу 29 элементов ИЛИ ца шину 3 и далее н регистр 21 второго блока 8 контроля и восстановления, который находится на том же маршруте, что и рассматриваемый блок 8. Синхронизируемые входы 0-триггеров регистра 21 подключены к информационной шине .3, установочные в нуль входы - к выходу формирователя 20, а вход синхронизации - к вьгходу элемента 22 задержки, который задерживает имгульс с выхода формирователя 23 до конца восстановления. При возбуждении сигнальной линии 24 Формирователь 23 обеспечивает выдачу на шину 3 через группу 29 элементов ИЛИ тестового воздействия "Все единицы", а затем - тестового...

Номер патента: 1403072

Опубликовано: 15.06.1988

Автор: Колесник

МПК: G06F 15/173

Метки: графе, минимального, пути

...8 определяет,что максимальным является поданный на второй вход код 1001, а потому выдает его обратный код на информационные 55 входы регистров 9, Когда с выхода элемента задержки 12 сигнал поступает на вход разрешения записи регистра 9, он запоминает число 6 как длину минимального пути из первой в четвертую вершину, Блок 8 вьщает такжепризнак максимального кода (потенциал "1"), который через вход 20 г проходит на вторые входы элементов 14 г,14 г, 14 г И. Единичный сигнал с второго выхода распределителя 4 поступает через вход 21 на первые входыэлементов 14, 14 14, И. Единичный сигнал появляется на выходе элемента 14 г И и перебрасывает в единичное состояние триггер 1 Зг.Третий импульс генератора 1 вновьпроходит на вход разрешения...

Номер патента: 1403073

Опубликовано: 15.06.1988

Автор: Ицкович

МПК: G06F 17/17

Метки: сглаживания, сигнала

...сумматор 4 и записывается в него импульсом с элемента 22задержки.Сигнал с выхода умножителя 2 складывается в сумматоре 3 с сигналом регистра 16, записанным в него предшествующим синхроимпульсом, а сигнал свыхода сумматора 3 складывается ссигналом накапливающего сумматора 4в сумматоре 13 и через коммутатор 14поступает в регистр 16, куда записывается импульсом с элемента 23 задержки, прошедшим через коммутатор5.При многократном повторении изложенных операций в сумматоре 3 формируется код, соответствующий сглаженному значению г входного сигнала гл л лг= г+ А(г - гэ), на выходенакапливающего сумматора 4 формируется код, соответствующий скоростиг нарастания входного сигнала г,ф А14030Код счетчика 9 поступает также на схему 6 сравнения....

Номер патента: 1403074

Опубликовано: 15.06.1988

Авторы: Антонов, Воробьев, Ермаков, Колмычков, Шилин

МПК: G01R 31/28, G06F 11/30

Метки: параметров

...проверки(замкнутых или разомкнутых контактов- ЗО контролируемых реле), Например, контроль размыкания контактов 43 реле 44с помощью электронного коммутаторапроизводится по следующим измерительным цепям: стабилизатор тока 1 О (точ-,ка Е на фиг, 1 и 2), контактная груп 35па включенного реле магистральныхшин блока 22.1 коммутатора 5.1, контактный ключ 27.к этого же коммутационного модуля, ключ организации4 О структуры 25,к коммутатора 4,1, резистор 45 разомкнувшиеся контакты 43проверяемого реле, электронный ключ24.1 коммутатора 4,п, выходная шинаэлектронных ключей (точка Г на фиг,1 и 2) Поскольку через разомкнутый45проверяемый контакт 43 ток отсутствует напряжение, снимаемое са стабилизатора 10 (точки Г и Е на фиг.1),будет равно напряжению...

Номер патента: 1405040

Опубликовано: 23.06.1988

Авторы: Вейсов, Дрыжак, Иванов, Матюха, Меркулов, Парунов

МПК: G06F 1/02

Метки: генератор, сигналов

...новых кодов в блок 1 О памяти . Счетчик 4 осуществляет и е ре б ор адресов блока 9 памяти и н а выходе блока 9 памяти формируется сигнал в цифровой форме . Коммутатор 1 2 подключает вход цифроаналогового преобразователя к выходу блока 9 и амя т и . В э то время можно производить запись новых кодов в блок 1 О памяти, При логическом "0 " н а пятом выходе регистра 1 в блок 9 памяти производится запись новых к одо в , а из блока памяти 1 0 - счи тыв ание . В режиме "Детерминированный " элементы И 1 6 и 1 7 з апр ещаю т прохождение сигнала с выхода переполнения с ч е тчиков 4 и 5 н а вход занесения счетчиков 4 и 5 . Таким образом , о суще с твл яет ся полнь 1 й перебор адресов для блоков 9 и 1 О памяти , В режиме "Случайный" при наличии...

Номер патента: 1405041

Опубликовано: 23.06.1988

Авторы: Гаврилюк, Кирищук, Феоктистов

МПК: G06F 1/04

Метки: выработки, синхросигналов

...прохождение сигналов с блока 1 посто - янной памяти через элементы И первой группы на вход регистра 2. Если при этом на вход 15 первоначального запуска устройства поступает логическая единица, то триггер 11 сбрасывается в "0 и в случае, когда на синхровходе 34 регистра 2 нет запрещающего потенциала, генерация тактовых импульсов на выходах устройства продолжается до случайного места цикла.Если необходимо запустить генерацию тактовых импульсов с определенного места цикла, то, подав на первые входы элементов И 24-28 второй группы соответствующий код, в частности это может быть и код начала цикла, и на синхронход 34 рсгистра 2 разрешающий потенциал, этот код записывается в регистр 2. При подаче логической единицы на вход 23 повторного...

Номер патента: 1405042

Опубликовано: 23.06.1988

Автор: Лужецкий

МПК: G06F 3/02

Метки: ввода, информации

...очистки блока 4 памяти при нажатии клавиши Начало зоны 1 на выходе 20 клавиатуры 1 формируется сигнал, которыйпоступает на вход 55 блока 12 поиска зоны, где через элемент ИЛИ 84 он подается с выхода 58 на вход сброса счетчика 8 адреса. С выхода 50 формирователя 10 границ поля на вход 34 блока 7 непрерывноНабор последующих символов осуществляется аналогично до тех пор, покас второго выхода счетчика 9 символовне поступает сигнал на вход 15 блокировки клавиатуры, по которому принажатии любой клавиши данных не будетформироваться сигнал СИИ и, следовательно, максимальное число набранныхсимволов в поле не будет превышатьчисла индикаторов в блоке 5.Если в первое поле было записанопять символов, то динамика смены адресов счетчика 8 выглядит...

Номер патента: 1405043

Опубликовано: 23.06.1988

Автор: Карлов

МПК: G06F 3/02

Метки: ввода, информации

...цепи формирователь 1 - распределитель 2 - элемент клавиатуры 3 - формирователь 4 протекает ток, в результате чего на одном входе группы 5 и на одном входе группы 6 присутствуют сигналы нулевого уровня, закрывающие одни половины элементов 2 И-ИЛИ групп 5 и 6, а следовательно, на выходе элемента И 7 совместно с сигналом формирователя 1 формируется единичный уровень сигнала, свидетельствующий о наличии достоверной информации на выходах дешифраторов 8 и 9. При замыкании контактов двух или более40 элементов клавиатуры 3 обе половины хотя бы в одном элементе 2 И-ИЛИ групп 5 и 6 запираются, что запрещает элементу И 7 выдавать синхросигнал. Информация на выходах дешифраторов 8 и 9 считается недостоверной и не воспринимается потребителем,Таким...

Номер патента: 1405044

Опубликовано: 23.06.1988

Авторы: Астахов, Ушаков

МПК: G06F 3/02

Метки: ввода, информации

...выходе коммутатора 6, в результате чего изменяется состояние триггеров 9 и 10, так как на К-входах появляется нулевой потенциал. Нулевойпотенциал с единичного выхода триггера 10 запрещает прохождение цмпульсов с выхода генератора 1 на входсчетчика 3, на котором фиксируетсякод, соответствующийпотенциалу снулевого выхода триггера 10, разре -шает прохождение сигналов с выходасчетчика 3 через блок 7 элементов Ина выходные шины 12.Сигнал дребезга включенного ком -мутационного элемента матрицы 5 проходит через коммутатор 6 и элементИ-НЕ 8, попадает на 0-вход триггера9 и, если его длительность большепериода следования синхроимпульсов,может изменить состояние триггера 9,но изменить состояние триггера 10этот сигнал не может, так как 0-триггер...
