G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1453397

Опубликовано: 23.01.1989

Авторы: Апыхтин, Третьякова, Трушин, Фихман

МПК: G06F 3/05

Метки: аналоговых, буферная, ввода, данных, многоканальное, память

...устройства далее о"уществляется так же, как и в режиме измерения при записи с последовательной адресацией. До переполнения счет 1453397 1020 чика 49 (начало записи ранга) триг" гер 32 блока 7 управления блокирует сигнал Е 1 буферной. памяти 3, что соответствует сигналу отсутствия информации в данной зоне бУферной памяти. После переполнения счетчика 49 в буферную память 3 начинают записываться значения с номерами больше за. данного в ранжированном ряду. Сигнал "Конец поиска ранга" 27 (выход переполнения счетчика 5) действует аналогично сигналу "Конец цикла". К этому моменту в буферную память записан отрезок ранжированного ряда между двумя заданными ранговыми статистиками. Модификациями данного режима являются следующие.Измерение...

Номер патента: 1453398

Опубликовано: 23.01.1989

Авторы: Дубровский, Кафаров, Финякин

МПК: G06F 3/05

Метки: ввода, информации

...10. В процессе счета импульсов от генератора .6 счетчиком 10 содержимое последнего регулярно нарастает, благодаря чему ПАП.4 Формирует35 ступенчато нарастающее напряжениеП,на выходе операционного усилителя 5, а поступление 2 -го импульсаприводит к появлению нулей навсехвыходах первой группы счетчика 10,40 поэтому Б,скачком изменяется до нуля, и завершается очередной.цикл ввода аналоговой. информации.3 14533 Одновременно увеличивается на единицу информация на второй группе выходов двоичного счетчика 1 О, благодаря чему здесь и на выходах второго преобразователя 12 двоичного кода в двоб ично-десятичный формируется число указывающее количество. циклов ввода аналоговой информации к данному моменту времени.При поступлении (Р -1)-го...

Номер патента: 1453399

Опубликовано: 23.01.1989

Авторы: Соболев, Черников, Чудовский

МПК: G06F 7/00

Метки: возможности, замены, полей, проверки, числовых

...выходом первого анализатора 8, значения ЧП 32=ЧП 13)Л(ЧП 31=ЧП 231ЧП 32=ЧЦ 23)Л(ЧПЗ 1=ЧП 13, предоставляемого выходом второго анализатора 9, значения (ЧП 22=ЧП 1 Э) Л(ЧП 21=ЧП 23),предоставляемого выходом идентификатора 10. При этом значение ЧП 10 снимается с разрядов с нулевого по (и)-й первого входа 1, значение ЧП 11 снимается с разрядов с и-го по (2 и)-й того же входа, значение ЗП 11 с (2 и)-го разряда того же входа, значениеЧП 13 - с 3 и-го по (4 и)-., го разрядов того же входа, значение П 20 - с нулевого, по (и)-го разрядов входа 3, значение ЧП 21 - с и-го по (2 и) -разрядов того же входа, значение ЭП 21 - с (2 и)-го разряда того же входа, значение ЧП 22 - с 2 иго по (Зи)-й разрядов того же входа, значение ЧП 31 - с и-го по (2...

Номер патента: 1453400

Опубликовано: 23.01.1989

Авторы: Галкин, Матвеев

МПК: G06F 7/50

Метки: накапливающий, сумматор

...12 и 13 управления сигнал логической единицы, а на вход 11 установки -сигнал логического нупя. При этом на вторую группу входов сумматора 2 поступает число, дополнительный код которого необходимо вычислить, а на .первую группу входов сумматора 2- умноженный на 2 код числа, присутст вующего на выходах сумматора 2, так как коммутатор 1 находится в режиме работы по второму каналу. В этом случае устойчивое состояние сумматора 2 описывается выражением 25В + 2 (В+1) = (В+1).Таким образом, спустя время переходного процесса, на выходах. суммы сумматора 2 будет сформирован дополнительный код числа, записанного в регистре 4 без учета старшего разряда, Преобразование старшего разряда производится в дополнительном сумматоре 3, который суммирует...

Номер патента: 1453401

Опубликовано: 23.01.1989

Авторы: Борисов, Воробьев, Егоров

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...с выхода соответствующей схемы 16-1-16-1(. сравнения первой группы Таким образом, если оказывается вы полненным условие ш 11 1 13 в некюторой схеме4-1-4-Е сравнения второй группы, то дается разрешение соответствующей группе элементов И 5-1-5-1 на подачу координат у, хф 13145у хф в блок 7 сравнения черезблок элементов ИЛИ б. Одновременнос этим в блок 7 сравнения подаютсякоординаты вектора х,1 , х из регистра 19 памяти. В блоке 7 сравнения осуществляется проверка условийу,ь х" и у ь х в элементах 27и 28 сравнения соответственно, Результаты сравнения через элемент И29 и элемент НЕ 30 поступают на счетчик 8. Таким образом, сигнал с выхода блока 7 сравнения появляется лишьв том случаеесли не выполняетсяусловие у,ъ х,1 Ь ух. По окон"чании...

Номер патента: 1453402

Опубликовано: 23.01.1989

Автор: Канарейкин

МПК: G06F 7/58

Метки: датчик, двоичных, сигналов, случайных

...1 приводят к тому, что на выходе муль,иплексора 6случайным образом в небольших пределах изменяются длительность импульсов и период их следования.Спектр таких импульсов (для выбранного значения их скважности) в отличие от спектра импульсов с постоян45 Средняя за некоторое время величина вероятности формирования логической единицы (нуля) на выходе триг 14534 ными длительностью и частотой р имеющего линейчатый вид (фиг. 3 а), состоит из узких спектральных полос, среднее значение частоты которых совпадает со спектральными линиями спектра импульсов, имеющих постоянную длительность (фиг, Зб) . Ширина этих полос определяется величиной флуктуаций Ь 1, частоты повторения импульсов ге- О нератора 1. Известно, что время корреляции случайного...

Номер патента: 1453403

Опубликовано: 23.01.1989

Авторы: Андроник, Гремальский

МПК: G06F 7/58

Метки: генератор, марковского, процесса, случайного

....При этом в;дддаются сигналына первый .управляющий вход мультиплексора 5, на первый управляющий входнакапливающего сумматора 7, на второй управляющий вход накапливающегосумматора 4 соответственно, Тем самым в накапливающем сумматоре 4 путем сложения координат вектора К формируется номер возможного будущего 30состояния цепи Маркова, а в накапливающем сумматоре 7 хранится очереднаякоордината вектора Т.В зивисимости от признака сравнения с приходом тактирующего сигналапосле состояния аэ блок 1 управленияпереходит либо в состояние аг(признак), либо в состояние а (признак1"="). либо в состояние а (признак) 40Таким образом, смена состоянийа -а обеспечивает поиск в сжатойг Эстроке Р такой координатывектора Т. для которой х с сз,Если х = -,...

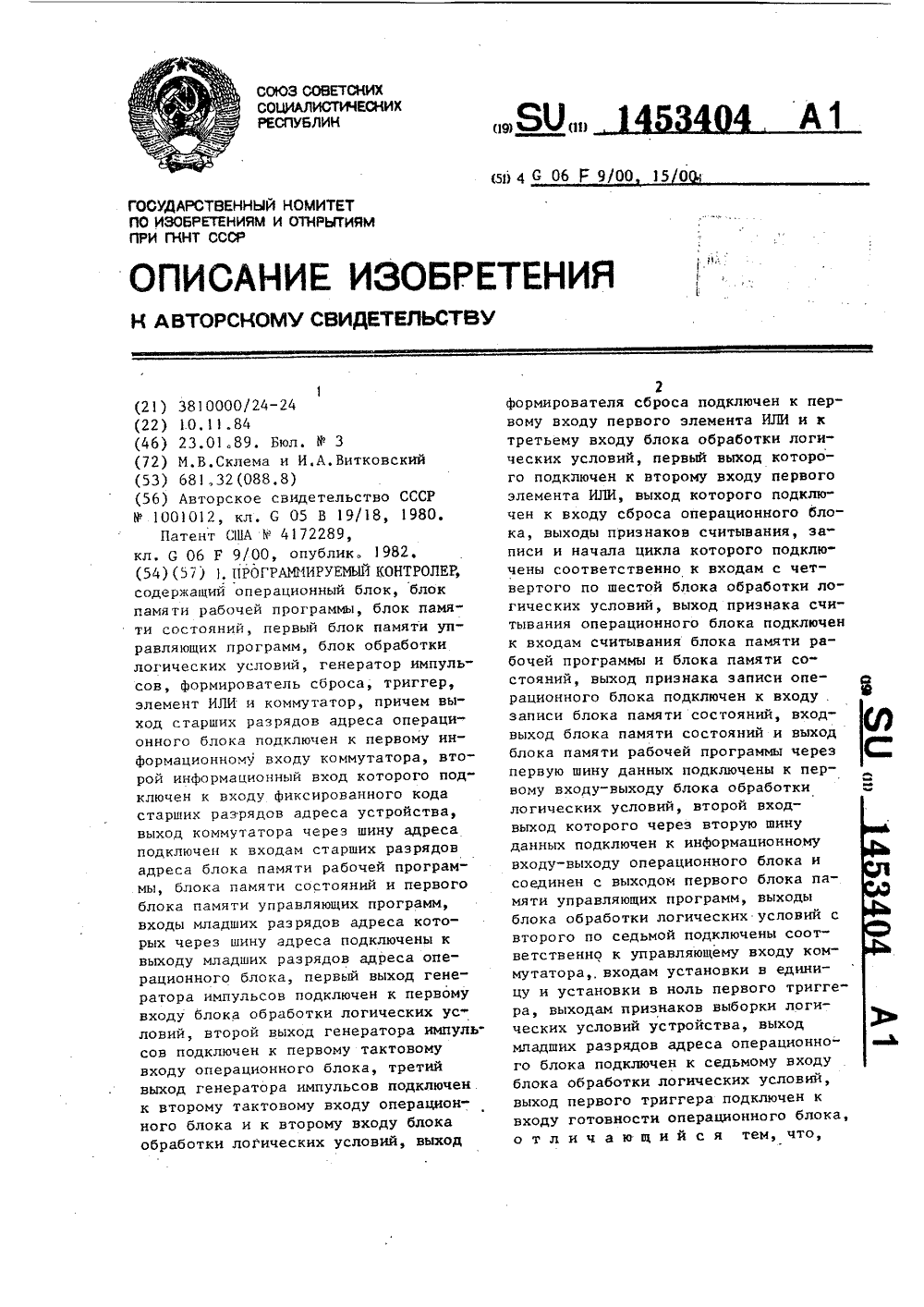

Номер патента: 1453404

Опубликовано: 23.01.1989

Авторы: Витковский, Склема

МПК: G06F 15/00, G06F 9/00

Метки: контроллер, программируемый

...элемента И выФход третьего элемента И подключен квторому входу шестого элемента ИЛИ ик второму входу пятнадцатого элемента И, выход которого подключен к пер вому входу двадцатого элемента И,второй вход которого подключен к выходу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, первыйи второй входы которого подключенысоответственно к выходу мультиплексо ра и к первому выходу второго дешифратора, выходы с первого по шестойкоторого подключены соответственно кпервому и второму входам седьмого ик входам с первого по четвертый восьЗ 0 мого элементов ИЛИ, третий выход второго дешифратора подключен к.вторымвходам девятого и тринадцатого элементов И, четвертый выход второгодешифратора подключен к вторым входамдесятого и двенадцатого элементов И,пятый и шестой...

Номер патента: 1453405

Опубликовано: 23.01.1989

Авторы: Журавский, Забуранный

МПК: G06F 9/50

Метки: обращениями

...в нулевое состояние.з 1453 О При этом инверсный выход триггера 9 формирует высокий уровень ня входе элемента И-НЕ 4, на другом входе которого действует сигнал запроса об 5 ращения второго канала высоким уровнем. В результате на выходе 19 устройства устанавливается сигнал при= оритета второго канала низким уровнем. Сигналом с единичного выхода .тригге ра 9 блокируется формирование сигнала приоритета первого канала на элементе И-НЕ 1 и осуществляется защелка триггера 9, который может быть установлен в исходное единичное сос тояние только по входу установки в "1". После обработки запроса по второму каналу обслуживаемое устройство вырабатывает синхросигнал ответа низким уровнем, поступающий на вход 20 1 б, Высокий уровень,...

Номер патента: 1453406

Опубликовано: 23.01.1989

Авторы: Иванов, Терешко

МПК: G06F 9/50

Метки: заданий, процессорам, распределения

...с приоритетом входящего задания, Схема 29сравнения производит сравнение этих5кодов, и если приоритет входящего задания меньше значения приоритетасчитанного из блока 10, то па единичному сигналу, снимаемому с инверсноговыхода схемы 29 сравнения через элемент ИЛИ 26, выдается сигнал отказаустройства от выполнения входящегозадания на выход 38,В противном случае единичный сигнал с прямого выхода схемы 29 сравне бния разрешает прохождение информациио номере процессора, занятого обсчетом наименее приоритетного задания,через группу элементов И 22 на входдешифратора 15, где осуществляется 20преобразование кода номера процессорав код, содержащий единицу в соответствующем разряде. Далее этот код поступает на вторые входы элементов ИЛИ23. Затем...

Номер патента: 1453407

Опубликовано: 23.01.1989

Автор: Сафаров

МПК: G06F 11/25

Метки: анализатор, сигнатурный

...подпоследовательности на каждом участке может меняться в широких пределах . Вместе с общим числом участков эти величины определяются при разработке теста конкретного устройства. Максимальное число участков определяется разрядностью счетчика и не должно быть больше 2 -1.После окончания всей контролируемой последовательности на выходах 12 формирователей 3,-3 сигнатур оказываются сформированные сигнатуры, пои этом выходы 7 -7 узлов 4-4сравнения отражают их несовпадение с соответствующими эталонными сигнатурами, поступающими в анализатор через многоразрядные входы 6,-6.5В этом случае, если в контролируемой последовательности происходит "локальная" ошибка, затрагивающая только один ее участок, например, с кодом С номера, все искаженные...

Номер патента: 1453408

Опубликовано: 23.01.1989

Автор: Гурчик

МПК: G06F 11/30

Метки: микропроцессорной, отладки, системы

...ресурсами монитора, прикотором логическая единица поступа"ет с первого выхода 15 блока 7 на 1 Ввход элемента НЕ 25, или выполняетсяпрограмма пользователя, при которомлогическая единица поступает с выхода16 блока 7 на вход элемент НЕ 26или генерируется коц рестарта формирователем 22, при котором логическая единица поступает с выхода блока13 на вход элемента НЕ 27.Третья группа 28 элементов НЕ запрещает УВВ ЭВМ, если хотя бы на одном из входов элементов НЕ 29 и 30имеется логическая единица. Последнеевозможно, если выполняется челночноеобращение по адресу, маскируемому ресурсами монитора, при котором логическая единица поступает с первоговыхода 15 блока 7 на вход элементаНЕ 30, либо выполняется программа .пользователя, Логическая...

Номер патента: 1453409

Опубликовано: 23.01.1989

Авторы: Дорохин, Дюков, Магдиев

МПК: G06F 11/26

Метки: блоков, лоических

...28 проводит счет М импульсов, где М - число тестов. Сигнал переполнения счетчика 28 закрывает элемент ИЛИ 29 и снимает сигнал сбрссас В-триггера 30, который по срезупоследнего импульса, запускающеготест, записывает логическую единицу.Появление на прямом выходе В-триггера логической единицы открывает элемент И 32, снимает сигнал сбросасо счетчика 3 1, а сигналом 13.2 открывает элементы И формирователей14. 1-14.п сигнатур и снимает запретзаписи в (и+1)-й формирователь 20сигнатур,На инвертирующем входе триггера30 появляется логический нуль, закрывающий элемент И 33, а сигналом13.4 закрывающий элементы И 16.После этого сигнал 13,7 с генератора импульсов, пройдя через элементыИ 32 и элемент ИЛИ 36, подается натактовые входы...

Номер патента: 1453410

Опубликовано: 23.01.1989

Автор: Богатырев

МПК: G06F 13/00

Метки: абонента, дублированной, магистралью, общей, сопряжения

...информационный вход которого соединен с входом устройства для подключения к первому выходу запроса абонента, выход первого передатчика и вход первого приемника соединен с входом-выходом устройства для подклю" чения к линии занятости первой магистрали, выход второго передатчика и вход второго приемника соединены с входом-выходом устройства, для подключения к линии занятости второй ляется сигнал, производящий запись "1" в триггер 3. При записи "1" в триггер 3 через передатчик 12 на линии 21 устанавливается сигнал занятости, блокирующий захват первой магистрали 19 другими абонентами. Блокировка достигается тем, что при выдаче,сигнала занятости на линию 21 на выходе приемника 14 устанавлйвается "0", удерживающий "О" на выходе...

Номер патента: 1453411

Опубликовано: 23.01.1989

Авторы: Подвальный, Прохончуков

МПК: G06F 13/00

Метки: абонентов, сопряжения, эвм

...опрос входов готовности абонентов к обмену устройства.При обнаружении готовности одного из,абонентов к обмену устройства на вы"ходе элемента ИЛИ 2 формируется единичный импульс, который обеспечивает: 1. прекращение последовательногоопроса входов готовности абонентовк обмену устройства путем отключения выхода генератора 7 от счетного входа распределителя 6;2. выдачу с выходов элементов И 5в коммутатор 8 адреса, в соответствии с которых происходит коммутацияшин 12-15 связи с ЭВМ с шинами 16связи выбранного абонента, в результате чего на выходе элемента ИЛИпоявляется единичный сигнал;3. Формирование по окончании обмена на выходе элемента И-НЕ 4 сигнала нулевого уровня, который черезэлементы И 5, элемент СПИ 2 поступает на первый управляющий...

Номер патента: 1453412

Опубликовано: 23.01.1989

Авторы: Конопелько, Лунев

МПК: G06F 13/00

Метки: ввода, датчиков, двухпозиционных, информации

...2 и равен номеруопрашиваемого двухпозиционного датчика, Этот код одновременно поступает на адресные входы коммутатора 3й входы дешифратора 5. При этом на.нфармационный выход 8 ;стройства поступаетт сигнал с опрашиваемого да":.чика, Одновременно на вход сбросапредыцущего регистра 2 поступает сиг-нал с выхода дешифратора 5 через эле"мент ИЛИ 6, обнуляющий предыдущий регистр 2. Этим достигается исключение,повторной передачи информации об однократном срабатывании датчика. Еслиопрашиваемый датчик не сработал, тона информационном выходе 8 имеется:логический "О". ЭВМ выдает сигнал"Опрос" на вход 1 О, и на информацион-,ном выходе 8 отображается состояние следующего датчика. Если опрашиваемый датчик сработал и на информационном выходе 8...

Номер патента: 1453414

Опубликовано: 23.01.1989

Авторы: Гудым, Майструк, Онащенко, Фуников

МПК: G06F 17/15

Метки: коррелятор, обнаружения, цифровой, эхосигналов

...счетчика 24 меняется на инверсный, вследствие чего рециркуляционное за поминающее устройство 1 переходит в режим хранения информации (второй регистр 18 исключается из кольца циркуляции выборок сигнала), а генератор 23 импульсов блокируется до поступления следующего установочного импульса. Сигналы с выхода второго счетчика 24 всех каналов поступают на входы элемента И-НЕ 11, и после окончания записи зондирующего сигнала во всех каналах на выходе элемента И-НЕ 11 появляется потенциал, снимающий блокировку с рециркуляционного запоминающего устройства эхосигнала, вследствие чего начинает запись эхосигнала. Сжатые копии сигналов зондирующего сигнала и эхосиг,нала поступают на входы вычисления взаимокорреляционной функции...

Номер патента: 1453415

Опубликовано: 23.01.1989

Авторы: Поляков, Толпарев

МПК: G06F 17/18

Метки: процесса, случайного, характеристик

...в открытый первый ключ 38. Выход первогоключа 38 является выходом оценки па=раметра сс, устройства.Во втором делителе 16 кода определяется величина 0,577215/ м которая поступает на второй вход второгоблока 13 вычитания, где вычисляетсяоценка Бп, в соответствии с (4), Свыхода второго блока 13 вычитания0, поступает на второй вход умножнтеля 26 и в открытый второй ключ 37,выход которого является выходом оценки параметра Б, устройства.В умножителей 26 определяется пролизведение .Ы., Узначение которогочерез седьмой переключатель 39 поступает на первый вход третьего блока 44 вычитания.Значения х с соответствующеговыхода второго блока 31 определениявторого по величине значения после 5 1453 .по величине значения выборки на выход ключа 25,...

Номер патента: 1453416

Опубликовано: 23.01.1989

Авторы: Беликов, Дворецкий, Мартюгин, Обухов

МПК: G06F 17/27

Метки: другие, кодов, одного, преобразования, языка

...прием слов соответственно входного и промежуточного языков. Во всех остальных полях всехблоков паМяти по начальному адресузаписана нулевая информация,По единичной информации из поля П 1 блока 1 памяти с входа 12 устройства поступает слово входного языка, которое через мультиплексор 5 адреса поступает на вход регистра 3 адреса и по соответствующему синхроимпульсу с выхода генератора 8 заносится в регистр 3 адреса. Тем самым по соответствующему синхроимпульсу, поступающему на вход блока 1 памяти с выхода элемента 10 задержки, Формируется первое слово промежуточного языка в поле ПЗ блока 1 памяти.Одновременно в полях П 2,1-П 2,п блока 1 памяти Формируется информация по координации работы узлов 20 преобразования кодов с промежуточного языка...

Номер патента: 1453439

Опубликовано: 23.01.1989

Авторы: Антонов, Белый, Лавренчук, Маслий, Тертышный, Целина, Шаврина

МПК: G06F 3/153, G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...входе превышает сигнал, поступающий на второй вход (А ) В) . управляющие записью кодов в регистры17 и 18. При дальнейшем увеличениикода адреса счетчика 13 (участки10-12) так как сигнал уменьшается,компаратор не вырабатьвает сигнална .выходе и в регистрах 17 и 18 останутся без изменения данные кодов координат Х и У, соответствующие макток 9).Аналогично происходит работа при установке маркера, в положение "Маркер 2 , справа от максимального значения сигнала, (эпюра 55, фиг.4). Только в этом случае отбор происходит на участках 1-3, когда происходит нарастание сигнала, в режимевычитания импульсов. Участок 3 вэтом случае равнозначен участку 9на котором в регистры 17 и 18 записываются коды координат Х и У, соответствующие максимальному...

Номер патента: 1453440

Опубликовано: 23.01.1989

Авторы: Безруков, Колесников, Мухин, Онищенко, Цуканов

МПК: G06F 3/153, G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...И-НЕ 25 и через элемент 26 задержки и элементИ 30 устанавливает триггер 21 в едияичное состояние. При этом на выходе элемента И 28 появляется сигнал,который поступает в накопитель 7 вкачестве сигнала "Запуск", которыйс выхода элемента И-НЕ 25 поступаетна входы элементов И 27 и И-НЕ 22 изапрещает распространение сигналауправления записью чтением от других .источников.. При этом осуществляется подключение соответствующих выходов блока 2через коммутатор 5 и магистраль 31 квходу накопителя 7, который с задержкой, необходимой для окончания пере-.ходного процесса в магистрали 31 от-носительно сигнала "Запуск", Форжрует временную диаграмму записи информации в память 9. Если в моментзаписи информации в блок 7 поступает"Запрос"...

Номер патента: 1455341

Опубликовано: 30.01.1989

Авторы: Головко, Маханек, Чернявский, Ярусов

МПК: G06F 7/02

Метки: выборочной, выделения, медианы, чисел

...элементов 2, преобразователькода К из,2" в двоичный код, входы , -4, анализируемых чисел и выход 5. 15Устройство работает следующим обазом.Анализируемые числа в двоичном оде поступают на входы преобраэоваелей 1, -1 где из двоичного кода 20 реобразуются в код К из 2 (наприер, при п 3, число К 4,ю =100 преобазуется в код 11110000, т.е. в код,первых К разрядах которого - едиНицы, а в остальных - нули). Сформи кованные коды поступают на мажориарные элементы 2-2 э, каждый из коорых выделяет среднее число (нуль ли единицу) из одноименных разрядов ода К из 2". Преобразователь 3 преФормула изобретенияУстройство для выделения выбороч-.ной медианы из ш чисел, (ш - нечетное), содержащее ш йреобразователейдвоичного кода в код К иэ 2", гдеи -...

Номер патента: 1455342

Опубликовано: 30.01.1989

Авторы: Андреев, Антонов, Курчидис, Середкин, Тиханович

МПК: G06F 15/177

Метки: адаптивная, данных

...2 в процессор с наивысшим приоритетом. Сигнал с выхода разрешения блока 1 памяти (он выдается с не. которой задержкой относительно выдачи заявки из блока 1), пройдя все предыдущие процессоры 2, поступает на вход разрешения блока 4 коммутации данного процессора 2 и инициирует появление на выходе записи блока 4 1сигнала записи, поступающего на вход записи буферного блока 10. Этот сигнал осуществляет запись в блок 1 О кода выборки с шины 14 данных. По окончании передачи заявки, по шине 13 адреса и шине 14 данных сигнал на выходе схемы 12 сравнения снимается. Таким образом, в системе осуществляется фиксированное распределение зависимьи заявок по процессорам 2, тем самым обеспечивается строгая последовательность обработки выборок одного...

Номер патента: 1455344

Опубликовано: 30.01.1989

Автор: Быковский

МПК: G06F 17/18

Метки: вероятностная, вычислительная

...шинного формирователя и выходупризнаков к эпементарным процессорам,выходы второго и третьего элементов2 ИЛИ подключены к третьему и четвертому входам элемента 4-4 ИИЛИ-НЕ.455344 ииа команб посиеднеаа ЗП ар ви а канаю ар качаю а июм манаски ма/7 Р а Ч г У-оа Юьюмнаарюидаанесгаа Я-аа 5 гыпеРОюдИзобретение относится к вычислительной технике и предназначено для ,решения задач методом статистических испытаний.5Цель изобретения " повышение быстродействия.На Фиг.представлена блок-схема вероятностной вычислительной машины; на Фиг. 2 " ассоциативный параллель ,ный процессор; на фиг. 3 - элементарный процессор; на фиг. 4 - датчик случайных чисел; на Фиг. 5 - смесительное устройство; на Фиг. 6 - устройство выборки; на фиг, 7 " датчик 15...

Номер патента: 1455345

Опубликовано: 30.01.1989

Авторы: Бойко, Довгаль, Кореневский, Плотников

МПК: G06F 17/00

Метки: алгорифмов, маркова, нормальных, реализации

...вы - рабатывая признак СТОП" (цепь алгоритма с непоследней Формулой рас смотрена ранее)Если подстановка для данной Формулы выполнялась (ПЗП=1), то для заключительной Формулы (ПЗФ=1, блок 37) блок 8 управления вырабатывает сигнал СЗпС, обеспечивающий перезапись обработанного слова Ч, в блок 1 па- мяти слова, и выставляет сигнал "СТОП", останавливая работу устройства. Если формула незаключительная (ПЗФ=О), блок 8 управления выдает сигнал Сбр СгА (блок 68), что приво дит к выбору из блока памяти 7 формул первой формулы из списка, и далее цикл работы устройства повторяется (после выполнения блока 71).Блок 3 регистров слова (фиг. 2) 50 работает следующим образом.Для записи слова Ч в реверсивные регистры 14 через девятые входы...

Номер патента: 1455347

Опубликовано: 30.01.1989

Авторы: Бабаев, Бакакин, Галеев, Толчинский

МПК: G01R 31/02, G06F 11/30

Метки: монтажа, электрического

...как кодирующее устройство для соответствующего объектаконтроля и выполнено в виде электрической цепираспаянной на разъеме,последняя точка которой подключена кисточнику сигнала разрешения. Сигна- ЗОлы разрешения имеются только на техвыходах шифратора 20, номера которыхсоответствуют номерам точек объектаконтроля, которые подлежат контролю.При совпадении кода адреса на выходе счетчика 6 и сигнала разрешения .на выходе шифратора 6 открывается соответствующий выход дешифратора 19,который разрешает формирование сигнала подключения точки в коммутаторах 401 или 2.При закрытом дешифраторе 19 формируется счетный импульс, который свыхода 59 поступает на счетный входсчетчика 6 и устанавливает следующий 45адрес Смена адреса происходит до...

Номер патента: 1456942

Опубликовано: 07.02.1989

Автор: Макаров

МПК: G06F 1/04

Метки: вычислительной, синхронизации, системы

...элемента И 14 формируетсяпоследовательность, содержащая каждый второй импульс делителя, на выходе элемента И 15 - каждый четвертый и т.д. Элементы И 14 - 19 стробируются сигналами управляющего кода. При единичном сигнале в соответствующем разряде управляющего кода соответствующая последовательность импульсов пропускается на элемент ИЛИ 20, а при нулевом запрещается, Таким образом, в зависимостиот управляющего кода за один циклпересчета счетчика 11 на выходе микросхем К 155 ИЕ 8 может быть получено1456942 Устройство для синхронизации вычислительной системы, содержащее задающий генератор, элемент И, счетчик и дешифратор, причем разрядные выходы счетчика соединены с входами дешифратора, выходы которого являются выходами устройства, о т л и...

Номер патента: 1456943

Опубликовано: 07.02.1989

Авторы: Рязанцев, Степанов, Фукс

МПК: G06F 3/02

Метки: ввода, информации

...и 8 определяется временем успокоения дребезга коммутационного элемента, На длительность импульса, сформированного одновибратором 7, триггер 4 удерживается в единичном состоянии независимо от изменения информации на его Р"входе, Установление триггера 4 в "1" вызывает переключение триггера 5 в "1" и запрет поступления тактовых импульсов через элемент ИЛИ-,НЕ .10 в счетчик 6, Установление триггера 5 в "1" вызывает формирование элементом И-НЕ 9 сигнала готовности на выходе 14, который указывает ЭВМ на наличие данных на выходе 13, По сигналу готовности ЭВМ устанавливает сигнал чтения кода на входе 12, который подцерживает сигнал готовности и блокирует счет в счетчике 6 до тех пор, пока данные с выхода 13 не будут прочитаны, после чего сигнал...

Номер патента: 1456944

Опубликовано: 07.02.1989

Авторы: Андерсон, Катков, Хохлов

МПК: G06F 3/02

Метки: ввода, информации

...единицы на его входе сброса пропадает уже после того, как сигнал на его синхровходе примет установившееся значение, Необходимую задержку обеспечивает элемент И, 17, с выхода которого сигнап логической единицы сбрасывает триггер 13, Сигнал логического нуля с выхода. триггера 13 поступает на входы сброса счетчика 11 и триггера 12, снимая запрет на работу, Первый импульс синхронизации через элемент И 15 и элементы 20 задержки поступает на входы сброса триггеров 19, Но триггеры 19 не изме няют своего состояния, так как на их входы установки (которые имеют приоритет) поступает сигнал логической единицы с выхода триггера 12. Импуль" сы от блока 1, поступанщие на синхровход счетчика 11, изменяют его состояние, Второй. импульс синхронизации...

Номер патента: 1456945

Опубликовано: 07.02.1989

Авторы: Анохин, Охотин

МПК: G06F 3/02

Метки: ввода, информации

...с задержкой, равной сумме минимальной задержки сигнала одного из коммутаторов 6 или 7 (С) и дополнительной постоянной задержки (С, ) сигнала за счет времени заряда постоянной емкости соответствующих сенсорных электродов 4 и входов 2 и 3 клавиатуры 1 относительно общей точки схемы устройства,. Для упрощения,на фиг.2 в не показаны временная задержка сигнала в элементе И 8 и изменение его длительности. Время задержки (С ) сигнала элемента 13 задержки больше максимальной длительности задержки сигнала на выходе элемента И 8 по отношению к входу 5 клавиатуры 1 (фиг,2 б). При этом на инверсном выходе триггера 9 (фиг.2 г) постоянно присутствует высокий потенциал. При касании сенсорных электродов 4 за счет подключения к инфОрмационным...
