G06F 11/10 — добавлением специальных двоичных разрядов или знаков к кодированной информации, например путем контроля по четности, с отбрасыванием девятых или одиннадцатых членов ряда

Номер патента: 153944

Опубликовано: 01.01.1963

МПК: G06F 11/10, G08C 19/18, H03M 13/51 ...

Метки: 153944

...ц позволяет упростить как процедуру кодцрованця, так ц процедуру декодирования. Прц этом отпадает необходимость в решении системы уравнений, неизвестные которых определяюг стертые символы в пакете.Сущность предлагаемого способа состоит в следующем. Для исправления пакетов ошибок применяется рекурентный код типа (и, Й = и - 1), где п - длина кодовой группы, а гг - число информационных символов. Передаваемая последовательность имеет вцд дгс 1 ,Игг 1 С, си+1, дп+1,1, Сгде гг, - цнформаццонные символы, а С, - проверочные.Проверочные символы образуются путем суммцрованця по модулю д (д - основание кода) предшествующцх информационных символов. Онц выбираются так, чтобы каждый последующий информационный символ следовал за...

Номер патента: 163806

Опубликовано: 01.01.1964

МПК: G06F 11/10

Метки: 163806

...разрядчисла. С выхода ячейки Н результат вновьподается на ячейку Н через ячейку ИЛИс задерккой на один такт. К этому моментуна вход а схемы поступает третий разряд10 числа. В такой же последовательности проходят следующие разряды числа,Количество разрядов в коде числа вместесо знаковым разрядом должно быть четным.При нечетном количестве разрядов числа15 знаковый разряд в коде дублируется.Через четное количество тактов после окончания прохождения числа с выхода устройства можно снять вычет этого числа по модулю 3, представленного двумя разрядами20 последовательного двоичного кода.Если число представлено дополнительнымкодом, то знаковый разряд подается на входа устройства аце раз через два такта.На временной диаграмме (фиг. 2, а)...

Номер патента: 175564

Опубликовано: 01.01.1965

Авторы: Ефименко, Электрометрии

МПК: G06F 11/10

Метки: неправильных, обнаружения, результатовизмерения

...неправильных результатов измерения с кодированием путем поразрядного уравновешивания.Предлагаемый способ отличается тем, что измеряемую величину кодируют в избыточном двоично-десятичном коде с дополнительными весами О и 1 и формируют сигнал ошибки в каждой декаде, если в этих разрядах набирают одну из запрещенных комбинаций 00, 01 и 11.Предлагаемый способ позволяет обнаружить не только все единичные, но значительное число двойных и тройных сбоев, что повышает надежность работы устройства. Кроме того, с той же целью правильность уравновешивания проверяется в каждой декаде, также имеет место дублирование проверок, Существенным является и то, что правильность уравновешивания проверяют не в самом конце цикла измерения, а во время...

Номер патента: 179094

Опубликовано: 01.01.1966

Автор: Васильев

МПК: G06F 11/10

Метки: итога, контрольного, образования

...алфавита.На передающем пункте дискретная информация от передатчика 1 поступает в канал связи и одновременно в контрольное декодирующее устройство 2, которое подключено ксхеме 3 образования контрольного итога. После передачи определенного числа знаков, образующих блок, осуществляется передачаконтрольного итога из схемы 3 в канал связи,Блок сообщения, переданный в канал связи,поступает в приемное устройство 4. После декодирования в декодирующем устройстве 5 со 1 О общение поступает в схему 6, образованияконтрольного итога, аналогичную схеме 3. Затем контрольный итог сравнивается с переданным итогом в схеме сравнения 7. После сравнения сигнал правильности передается по до 1 полнительному обратному каналу на передающий пункт,В случае малой...

Номер патента: 194419

Опубликовано: 01.01.1967

Автор: Маньшавин

МПК: G06F 11/10, H03K 21/40

Метки: 194419

...импульс 12, поступающий на ФТЯ 11 и 18, в такт Тз списывает 1 с ФТЯ 11. Импульс тока, появившийся на выходе ФТЯ 11, поступает на управляющие обмотки 14 и 15 ключей 3 и 4 и производит перемагничивание их сердечников в состояние 1.Если в такте Т, опроса поступает опросныйимпульс по входу 1 б, то он проходит по ра 5 бочей обмотке 17 ключа и появляется на выходе 1,Следующий (второй) счетный импульс,пройдя по рабочей обмотке 18 ключа 3, тккак сердечники входного ферритового ключа1 о (ФК 1) находятся в состоянии 1, производитзапись 1, в ФТЯ 13,Тактовый импульс, поданный по входу 12(Тз), производит считывание 1 с ФТЯ И.При этом импульс тока, появившийся на вы 15 ходе ФТЯ 13, поступает на управляющие обмотки 19 и 20 ключей 3 и 4,...

Номер патента: 197279

Опубликовано: 01.01.1967

Автор: Хмельник

МПК: G06F 11/10

Метки: арифметическихопераций, модулю

...1 10 15 Таблица 2 1 г (г)г8=0 ) г=1г=21=3г=4 ) г=5Р=б вает сигнал г(г), имеющий т значений, т. е. является обычной дешифрирующей схемой. Сложность этой схемы определяется величиной т, При малых т, например, при т=З, схема преобразователя простая.Схема управления вырабатывает номер функции г (г), причем каждому значению соответствует сигнал в одном из (1 + т) каналов, связывающих схему 7 и преобразователь б. Схема 7 либо воспринимает номернепосредственно от общей схемы управления 2, либо вырабатывает его на основе анализа сигналов сложения (Л+), вычитания (Л - ) и умножения (ЛХ) по тод 3 числа г па содержимое магистрали 3.Зависимость номера г от этих величин для т = 3 приведена в табл. 2.Б табл. 2 К - число в магистрали. Сигналы Л...

Номер патента: 209048

Опубликовано: 01.01.1968

Авторы: Кучук, Мелик

МПК: G06F 11/10, G06F 11/16

Метки: 209048

...которой производится анализ контрольных разрядов и результата сравнения в схеме 5.Порядковый номер этапа определяется сче 1- чиком 10 этапов, который определяет также,зкакую точку (1, 2,п) операции в ЭВМ 1 и 2 следует запустить, подавая соответствующее разрешение на выходной коммутатор 11, Схема 9 анализа и управления при совпадении содержимого регистров т и 4 изменяет содержимое счетчика 10 на единицу и через коммутатор 11 запускает следующий этап ЭВМ 1 и 2. Если содержимое регистров 3 и 4 не совпадает, то анализ контрольных разрядов показывает, что одна из ЭВМ правильная, а вторая - нет. При этом единица в счетчик 10 не добавляется и схема 9 через коммутатор 11 повторяет данный этап. При повторной ошиоке число с исправной ЭВМ...

Номер патента: 217045

Опубликовано: 01.01.1968

Авторы: Гильман, Костюков, Пенкин, Рог, Щепочкин

МПК: G06F 11/10

Метки: вычетов, модулю, три, формирования

...добавляется:а) 2, если разряд имеет четный номер, т. е. номер вида 2 й (разряды нумеруются, начиная с первого);б) 1, если разряд имеет нечетный номер, т. е, номер вида 2 Й-+1.11. Если рассматриваемый разряд кода имеет весовой коэффициент, равный нулю, то к остатку младших разрядов добавляется нуль.Работу схемы рассмотрим на конкретном численном примере,Пусть остаток младших разрядов (с 1-го по 2 Й - 2 включительно) по модулю три равен единице (код 001) и в устройство, изображенное на чертеже, поступает код 011. Устройство должно образовать результат согласно сравнению: 001+011= 001 (модуль три), т. е. выдать сигнал на выход 11,Перед подачей кода в устройство сигнал, поступающий на шину 20, устанавливает приемный регистр так, чго...

Номер патента: 222015

Опубликовано: 01.01.1968

Авторы: Фиников, Шендерович

МПК: G06F 11/10

Метки: дешифратора, работы

...от,тчающееея тем, что, с целью сокращения количества оборудования при повышении эффективности обнаружения неисправности, в нем выходные шины дешифратора, разделенные на группы, подключены к многовходовым схемам, исключающее ИЛИ, выходы которых соединены со схемой сравнения, причем каждая группа выходных шин деУСТРОЙСТВО ДЛЯ КОН Известно устройство для контроля работы дешифратора, содержащее деши 1 ратор с входным регистром и выходными шинамн, многовходовую схему исключающее ИЛИ н схему сравнения.Предложенное устройство отличается тем, что в нем выходные шины дешифратора, разделенные на группы, подключены к многовходовым схемам исключающее ИЛИ, выходы которых соединены со схемой сравнения, причем каждая группа выходных шин дешифратора...

Номер патента: 235400

Опубликовано: 01.01.1969

Авторы: Ковалевска, Мальцева, Пыхтин

МПК: G06F 11/10

Метки: изменении, информационного, контрольного, разряда, слова, формирования

...которого подключен выход схемы ИЛИ 8, а выход соединен с перовым входом схемы ИЛИ 17, Нулевой (единичный) выход триггера 11 соединен со входом клапана 14, на второй вход которого, подключен выход схемы ИЛИ 8, а выход этого клапана соединен со вторым входом схемы ИЛИ 16. Нулевой (единичный) выход триггера 11 соединен со входом клапана 15, на второй вход которого подключен выход схемы ИЛИ 10, а выход соеди 5 ю 15 20 25 30 35 40 45 50 55 60 65 нен со вторым входом схемы ИЛИ 17.Для формирования контрольного разряда результата единичный выход триггера 2 сое. динен со входом клапана 18, на,второй вход которого подключен выход схемы ИЛИ 17, а выход соединен с первым входом схемы ИЛИ 20 установки триггера контрольного разряда результата,...

Номер патента: 236853

Опубликовано: 01.01.1969

Авторы: Добр, Институт, Михайловский, Технической

МПК: G06F 11/10

Метки: вычетов, формирования, хранения, чисел

...временем задержки. Величина задержки Выои 1 аетс 51 таким 00 разом, чтобы сумматор 1 и линия задержки 6 в лмме прс;сгавллц задержку ца лг тактов (такт - вре.я зсукд 5 постмплеи ням и 5 двух соседних разрядов кода).Работа схемы основана ца теореме о том,что для модулей вида 2" - ; вычет числа по этому модмлю равен вычету сммзы цифр по этом 5 ке од,лю, если рассзатривать код как 10 число в 2"-ичной системе счисления.Число, для которого определяется вьчст,поступает ца вхо9 устройства, начиная стмладших разрядов. Первые лг разрядов складываются с нулем, поступающим по пепи об ратной связи на вход 8, а каждые последующие пг разрядоз складываются с суммой предыдущих, подаваемых по цепи обратной связи. При этом происходит суммирование по...

Номер патента: 239664

Опубликовано: 01.01.1969

Авторы: Мартынов, Чахо

МПК: G06F 11/10

Метки: импульсных, кодов

...точкамиматоров следуюПредложенное устройство относится к области вычислительной техники.Известны устройства для контроля импульсо кода, содержащие трансформаторы и пороводниковые элементы.Предложенное устройство отличается от известных тем, что в нем средние точки каждой пары трансформаторов объединены и соединены с анодами первых пар встречно включенных диодов, катоды вторых пар встречно включенных диодов соединены с объединенными средними точками входных обмоток трансформаторов следующей группы.Это позволяет повысить надежность устройства.На чертеже приведена схема устройства для контроля на четность импульсных кодов дляи разрядов.Проверка кода любой длины производится при помощи одинаковых модулей- Ю, представляющих схему...

Номер патента: 243964

Опубликовано: 01.01.1969

Автор: Жук

МПК: G06F 11/10, G06F 7/52

Метки: аппаратным, деления, контролем, цифровое, чисел

...условий.Устройство работает следующим образом.В регистры 1 и 2,поступают и-разрядныеделимое Х, делитель У и их контрольные кодыгоЯи К.При (помощи узлов 8 и 9 (производится сверка и-разрядных делимого Х и делителя У яомодулю д, в результате которой узел 8 вырабатывает сигналы остатка гпо модулю д то.числа Х, а узел 10 вырабатывает сигналы остатка гпо модулю д числа У. При помощиузлов 8, 9, 12 и 18 производится контрольприема чисел в регистры 1 и 2,Если г =Ушо(1(1 ф 0 и вследствие этого сигнал г , = О, то значения т дополнительныхзоразрядов делителя Уф равны нулю: ул+1 =" = у л.(-щт 1 - ул+т = О. В этом случаепри помощи узлов Л, б и регистра 7 обычнымобразом производится деление делимого Х наделитель У. При этом контроль деления про...

Номер патента: 244716

Опубликовано: 01.01.1969

МПК: G06F 11/10

Метки: 244716

...соответствует номеруошибочного разряда.Информационные разряды контролируемогочисла поступают на входы 17 - 22, контрольные разряды числа - на входы 23 и 24 накапливающих сумматоров 18 и 14, младшиеразряды информационного числа поступаютна вход 17 регистра 1, Шины 25 и 2 б управляют записью вычетов в сумматоры И и 14обратным или прямым кодом при кодировании и декодировании соответственно. По управляющей шине 27 подается сигнал преобразование, осуществляющий циклическиесдвиги и инвертирование содержимого группрегистра 1. Установка триггеров регистра 1 исумматоров 18 и 14 в положение О осуществляется по шине 28,Предложенное устройство контроля работает в двух режимах; кодирования - присвоения информационному числу...

Номер патента: 251935

Опубликовано: 01.01.1969

Автор: Руднев

МПК: G06F 11/10

Метки: вычислительной, информации, машине, передачи, трактов, хранения

...с тем кодовым словом, из которого было выделено слово схемой 2, Нулевой результат сравнения свидетельствует об отсутствии в устройстве отказавших элементов.15 Ненулевой результат сравнения соответствует наличию отказов, а анализ его специальной схемой или оператором позволяет определить место ошибки с точностью до номера разряда и возможные последствия для 20 системы (необходнмость прерывания решениязадачи).Если в некоторый момент времени в одномиз разрядов схемы 1 произошел отказ, а остальная часть оборудования устройства 25 работает безотказно, то декодированное словопри повторном кодировании схемой 1 содержит неправильный разряд, позиция которого соответствует разряду схемы 1, где имеется отказ. При этом если из ОЗУ было выбрано 30...

Номер патента: 254891

Опубликовано: 01.01.1969

Авторы: Жук, Филиал

МПК: G06F 11/10, G06F 7/52

Метки: аппаратным, деления, контролем, ускоренного, чисел

...старших разрядов делителяи предыдущего остатка и в результате этогоанализа выбирается очередная цифра,промежуточного частного, соответствующая двумили более разрядам окончательного частного.Затем на каждом этапе устройство д вычисляет очередной остаток по формулеЯ - 2 гпЯ а у (1) атах упр пцх(8) (9) где Если неравенства (3) и (7) нарушаются,то выполняются условия (8) или (9), и уст ройство 9 формирует сигнал о наличии ошибНа каждом этапе при помощи дешифратора 8 производится контроль условия (10), если отрицательные остатки представлены в 65 дополнительном коде, или условия (11), если сх С+1- номер этапа деления (1=0, 1, 2Й - 1);- цифра промежуточного частного,выбранная на (1+)-м этапе изнабора а, , а(при Й)2 и -набор является...

Номер патента: 262960

Опубликовано: 01.01.1970

Авторы: Драчун, Семигин

МПК: G06F 11/10

Метки: двоичного, кода, сигнала, счетчика, формирования, четности

...разряде 20, имелв своей структуре четное число единиц, то с поступлением любого числа 1 входных сигналов четность структуры кода не нарушается. Подача сигнала установки в нулевое состояние последнего триггера б счетчика в схеме на ну левой вход триггера 19 обеспечивает сохранение четности кода числа счетчика 1 при вгосре юлие ииПусть в счетчике 1 записано число 0,10111с четным количеством единиц в его разрядах. и С,поступлением входного импульса число насчетчике 1 изменится на единицу, а разряд 20 сохранится неизменным, поскольку в единичное сосгояние переходит триггер б четвертого, т, е. четного, разряда. Новое число, равное 15 0,11000 также имеет четное количество едини 1 ц. Если яа счетчике установлено число 1,10011, то с приходом...

Номер патента: 275528

Опубликовано: 01.01.1970

Автор: Дудукин

МПК: G06F 11/10

Метки: двоичных, кодовпо, модулю

...третий управляющий вход соединен с триггером.Это позволяет уменьшить аппаратурные затраты и упростить программу контроля.Схема устройства изображена на чертеже.Устройство содержит кольцевой регистр 1; счетчик 2 по модулю 2 т+1; триггер 3 для формирования контролируемого кода и дополнительных импульсов; схемы И 4; схему ИЛИ Б; тактовые шины б; управляющий быть не меньше с/Лна триггер 3 подаются импульуемого кода с частотой /.подаются такты, частота кото- ется значениями остатков, полу- осле деления соответствующих ивалентов 2 с, 21, 2-, 2 . на лт=1, 2, 3). Число тактовых числу остатков в периоде, полури делении.остатка показывает, воактов, подаваемых пое, больше частоты , На двоичных эквивалентов 2275528 Предмет изобретения Составитель В....

Номер патента: 278225

Опубликовано: 01.01.1970

Авторы: Демь, Смирнов

МПК: G06F 11/10

Метки: ждущих, сбоев, сигнало, схем, электронных

...в автоматике и измерительной технике,Устройства для контроля сбоев сигналов ждущих электронных схем, содержащие ждущие мультивибраторы и генераторы прямоугольных импульсов, известны. Однако эти устройства невозможно использовать на низких часточах. Предложенное устройство отличается от известных тем, что в нем выход контролируемой ждущей электронноц схемы подключен ко входу одного ждущего мультивибратора, выход которого через другой ждущий мультивибратор подключен ко входу генерагора прямоугольных импульсов, а выход генератора прямоугольных импульсов подсоединен ко входу контролируемой ждущей электронной схемы. Это обеспечивает работоспособность устройства на низких частотах.Блок-схема предложенного устройства приведена на...

Номер патента: 281903

Опубликовано: 01.01.1970

Автор: Сасковец

МПК: G06F 11/10, H03K 21/40

Метки: импульсов, счетчиков

...устрой 25 ства обнаружения отказов в трехразрядномсчетчике импульсов,Оно состоит из двоичного счетчика 1 импульсовконтрольного триггера 2, блока кодирования 3 состояний счетчика 1 по четности30 для всех кодовых комбинаций, дешифратора4 разрешенных состояний счетчика 1 и контрольного триггера 2, блока логики 5 и индикатора (лампы) 6, который сигнализирует об отказах.Работа устройства поясняется на примере трехразрядного счетчика импульсов (см, фиг. 2).Счетчик 1 работает в режиме импульсов и поэтому фиксирует последовательно следусощие состояния: 000 - О, 100 - 1, 010 - 2, 110 - 3, 001 - 4, 101 - 5, 011 - 6, 111 - .Для кодирования состояний счетчика 1 по модулю два необходимо в данном случае: 1 записать в контрольный триггер при...

Номер патента: 282752

Опубликовано: 01.01.1970

Авторы: Марть, Ндин, Цыпин

МПК: G06F 11/10

Метки: допускового, сопротивлений, цепей, электрических

...выпрямитель 4. При контроле по модулю контакты переключателей П, и П. находятся в положении 1. Напряжение с выхода выпря- О мптеля 3 подается на один нз входов схемы5 сравнения, на другой вход которой поступает напряжение, соответствующее одному пз граничных значений модуля контролируемого параметра, формируемое ,из опорного с 5 помощью программируемого резисторного дискретно-мправляемого делителя 6 и выпрямителя 7. В зависимости от соотношения напряжений на входах схемы 5 на вьходе последней появляется либо сигнал брака, либо команда О па переход х следующей операции.При контроле по фазовому углу контактыпереключателей П, и П находятся в положении 11. Напряжение с выхода выпрямителя 4, соединенного по цени управления с...

Номер патента: 286352

Опубликовано: 01.01.1970

МПК: G06F 11/10

Метки: вычетов, вычисления, модулю, чиселпо

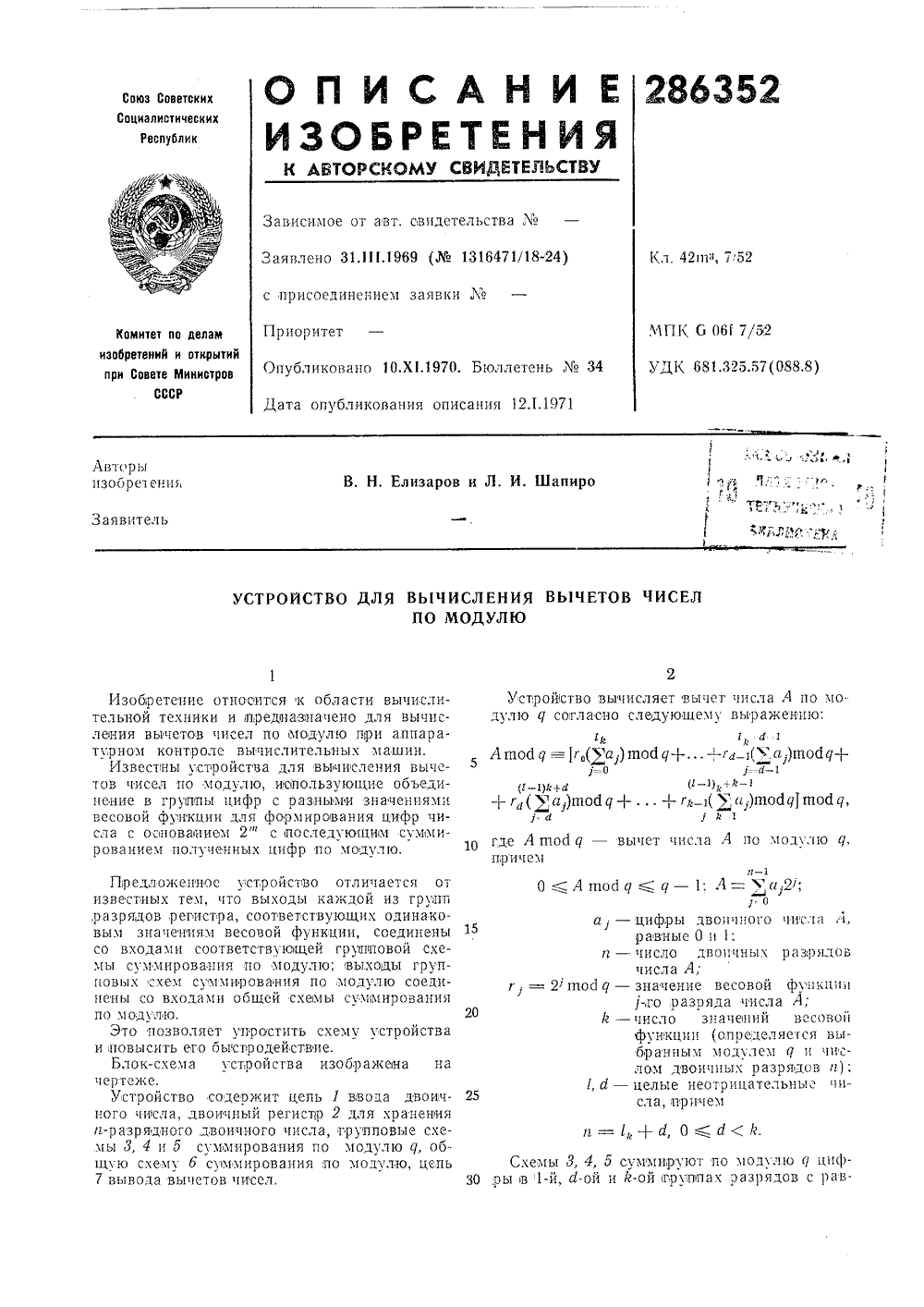

...5 сумаируют по модулюс цпф. в 1-й, сг-ой и сг-ой сгруспспах разрядов с равИзобретение относи тельной техники и спр ления вычетов чисел турном контроле выИзвестны устройств тов чисел по модулю пение в грусппы цифр весовой функции для сла с основаесиех 2" рованием по,тученных л - 1 ( А гпо с 1 дгу - 1; А = У и .21;оа, - цифры двоичного чисгса А,равные 0 и 1;и - число двоичных разрядовчисла А;гпос 17 - значение весовой функциис-,го,разряда числа А;Й - число значений весовойфункции (определяегся выбранным модулем 7 и числом двоичных разрядов и);286352 Составитель В. В. ИгнатушеикРедактор В, Левятов Текред 3. Н. Тараиенко 1(орректор Н. Л, Броис Заказ 38611 Тираж 4801 НИИПИ 1(омитета по делам изобретений и открытий приМосква, Ж, Раушская иаб...

Номер патента: 294142

Опубликовано: 01.01.1971

МПК: G06F 11/10

Метки: арифме1ических, двоичных, кодов, корректировки

...переписывается в регистр б. В следующем такте производится выдача кода из регистра б через вентили 8 и собирательную схему 16 в сумматор со сдвигом на один разряд влево.Сложением числа, содержащегося в сумматоре с кодом числа, поступившего через вентили 8, завершается каждый промежуточный цикл работы корректирующего устройства, Следующий цикл начинается с выдачи из схемы управления 12 в счетчик тактового импуль 5 10 15 20 25 30 35 40 45 50 55 60 65 са, Выполи"ние всей операции вычисления ос. татка по модулю (2" - 3) состоит из (1+1)-го описанного выше частичного цикла. При вычислении остатка по модулю (2"+3) последний цикл огличается от предыдущих, так как в соответствии с формулой в последнем цикле необходимо вычесть код остатка по...

Номер патента: 297041

Опубликовано: 01.01.1971

Авторы: Елизаров, Шапиро

МПК: G06F 11/10

Метки: арифметических, модулю, операцийпо

...4 в зависимости от контролируемой в данный момент операции (сложение, вычитание, умно жение, деление) формирует последовательнуюсерию сигналов, обеспечивающих передачу в лмматор б контрольных кодов операндов результата операции. Схемы совпадения б, 7, 8 предназначены длч обнаружения в регистре 15 контрольного кода первого операнда, в регистре контрольного кода второго операнда и на выходе схемы свертки соответственно кодов, равных коду модуля, по которому осуществляется контроль.20 Если при контроле операции сложения, вычитания или умножения одна из схем совпадения б, 7 пли обе обнаружили контрольные коды, равные коду модуля, то на выходе такой схемы образуется сигнал, который поступает 25 в схему управления. В результате...

Номер патента: 301704

Опубликовано: 01.01.1971

Авторы: Институт, Пастухов

МПК: G06F 11/10

Метки: декодирования, кодов, проверками

...выходу 4 соответствует своя проверка на четность, которая вычисляет данный символ как сумму по модулю два некоторой совокупности остальных символов, поступаю щих на входы 2. Блок 3 устройства реализуеттакую совокупность проверок на четность, что для каждого символа (кроме данного), входящего в эти проверки, имеется всегда хотя бы одна проверка, в которую этот символ не вхоз 0 дит, Если на входы 1 и 2 устройства посту301704 4 Составитель А, И. ЖереновРедактор Е. В. Семанова Техред Л. Я. Левина Корректор Н. Рождественс аказ 1423/1 О Изд,637 Тираж 473 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр, Сапунова пают символы (сигналы), соответствующие кодовому...

Номер патента: 307403

Опубликовано: 01.01.1971

Автор: Чигирин

МПК: G06F 11/10, G06F 11/20

Метки: выдачи, текущегоинтервала

...правильной работы счетчика. Они могут состоять из схемы формирования контрольного разряда, схемы проверки на четность и схемы сложения по тоа 2.Выход 12 индикатора отказа д соединен со схемои управления 5, а выход И - с исполняющим устройством 8. Выход 14 индикатора отказа 4 соединен сд схемой управления 5, а выход 15 - с исполняющим устройством 9.Схема управления 5 служит для выдачи управляющих сигналов, которые необходимы для восстановления значения текущего кода в одном из счетчиков. Выход 10 схемы управления 5 соединен со вторыми входами группы схем Р 1 б, выход 17 - со вторыми входами группы схемы И 7, выходы 18 и 19 - соответственно с нулевыми входами счетчиков 1 и 2. Выходы исполняющих устройств б и 9 соединены с управляющими...

Номер патента: 314204

Опубликовано: 01.01.1971

Авторы: Маркнов, Савина, Смирнов

МПК: G06F 11/10, G06F 7/38

Метки: библиотека

...сравнения, а выход - с входом сумматора.На чертеже приведена блок-схема арифметического устройства.Арифметическое устройство работает следующим ооразом. С регистра 1 хранения первого операнда х через схему совпадения 2 код х поступает ца вход ячеек сумматора 3. С регистра 4 хранения второго операнда у через схему совпадения 5 код у поступает ца второй вход ячейки сумматора.В -й ячейке сумматора формируется перецос в +1-й разрядП;. 1: ху; / х;Пт / утП;и значение суммы -го разряда результатаС . х,у,ПД х,Пгт / у,П; т Ц П,.Пт, т, где х; - первый вход г-й ячейки сумматора;у; - второй вход т-й ячейки сумматора; П, - третий вход г-й ячейки сумматора.314204 Составитель И. ДолгушеваРедактор М. Аникеева Тсхрсд Л. Куклина Корректор Н....

Номер патента: 317066

Опубликовано: 01.01.1971

Автор: Орлов

МПК: G06F 11/10

Метки: декодирования, кодов, циклических

...нулю произведения 5(х)Яо(х), должно быть четное при каждой из и - т проверок. Четность количества импульсов, поступающих с выхода ИЛИ 9 в течение такта, устанавливается с помощью триггера ТГ 10. В начале импульсом 1)1 он сбрасывается в состояние ноль, азатемвтечение полутакта с выхода ИЛИ 9 подаются импульсы совпадения. При четном количестве этих импульсов, триггер окажется в нулевом положении. Сигнал об этом считывается в конце каждой проверки с помощью импульса 1), 1 на вход триггера ТГ 11 и хранится на нем в течение всех г - т проверок. На г-ом такте, если все п - гг проверок на четпость дали нулевой результат триггер ТГ 11 останется в нулевом исходном положении, и с его выхода выдается сигнал отсутствия ошибок, который на...

Номер патента: 318946

Опубликовано: 01.01.1971

МПК: G06F 11/10

Метки: информации

...входы которых подаются соответствующие выходы дешифратора позиций 8; выходы позиционных схем совпадения 8 объединяют ся при помощи сборки 9; одноразрядный сум.матор 10, входы которого соединяются с вы ходом сборки 9 и выходом усилителя 4 контрольного разряда; схема совпадения 11, фиксирующая сбой, входы схемы 11 соединяются о с выходом дешифратора 8 последней пози.ции; на сборку б контрольного разряда подключается единичный выход сумматора 10; к выходам формирователей записи 7 подключаются обмотки запрета 12 соответствующих матриц магнитного куба,Контроль считанной информации по нечету в предложенном устройстве основан на принципе последовательного сложения кодов различных разрядов символа с содержимым контрольного разряда этого...

Номер патента: 318947

Опубликовано: 01.01.1971

Авторы: Нтно, Шапиро

МПК: G06F 11/10, G06F 7/38

Метки: 318947

...16 - схема суммирования 17 - выход результатов операции; 18 - выход, сигнализирующий о наличии сбоя.При выполнении операции умножения первоначально осуществляется запись в арифметическое устройство операндов. По сигналу Запись первого операнда, поступающему на вход 1, схема управления 2 выдает на первые входы первой и второй собирательных схем 3 и 4 сигнал разрешения переписи операнда. При этом с выхода собирательной схемы 3 сигнал разрешения подается на вход группы вентилей 5 переписи операнда, а с выхода собирательной схемы 4 - на вход группы вентилей б переписи операнда. При этом первый операнд и его контрольный код, поступающие на вход 7 через группу вентилей 5, записываются в регистр операнда 8 и в регистр 9 контрольного кода...
