F16D — Невыключаемые муфты для передачи вращательного движения

Номер патента: 322535

Опубликовано: 01.01.1971

Автор: Цыбульник

МПК: F16D 31/06

Метки: гидромуфта, двухполостная

...2 - турбинныйротор гидромуфты,Турбинный ротор гидромуфты состоит извала 1 с насаженным на него на шпонке 2турбинным колесом 3, закрепленным в осевом направлении совместно с подшипником 4и кольцом б посредспвом гайки 6. В теле вала располюжены предохранительный кланан7 и диафрагма 8. После сварки обеих половин колеса 3 в нем образуется фигурная по- ЗО лость Б, связанная с осевым каналом вала отверстием а. На периферийной стенке колеса 3 расположены радиальные отверстия б с приваренными над ними козырьковыми черпакам,и 9.В начальный момент одновременно с формированием жидкостного кольца козырвковые черпаки 9 отчерпывают жидкость и подают ее в полость Б колеса 3, объем которой больше, чем объем остаточного количества рабочей жидкости в...

Номер патента: 289234

Опубликовано: 01.01.1971

Авторы: Вон, Кудр

МПК: F16D 7/02

Метки: муфта, предохранительная, фрикционная

...муфты при передаче последней крутящего момента, не превышающего момент проскальзывания,люфтовую передачу крутящего момента от ведомого вала к ведущему.Изобретение поясняется чертежом,Фрикционная предохранительная муфта состоит из двух полумуфт 1 и 2, взаимодействующих между собой конусными фрикционными поверхностями 3 и 4, жестко связанными с ними. Полумуфты поджимаются друг к другу пружиной б и жестко связываются с валами б и 7. Полумуфта 2 установлена внутри полумуфты 1 на подшипниках 8 и 9 с возможностью осевого перемещения под действием пружины.Для обеспечения возможности некоторого осевого перемещения внутренняя полумуфта соединяется с соогветствующим валом механизма илп через любую известную безлюфтовую передачу (например,...

Номер патента: 289235

Опубликовано: 01.01.1971

Автор: Шепель

МПК: F16D 33/08

Метки: блокируемая, гидромуфта

...13 к турбинному колесу 4 во внутреннем кожухе 3 имеются специальные пазы б. Диск 10 для исключения произвольного перемещения поджат к цапфам 9 с шарикоподшипниками пружинами 14, надетыми на жестко закрепленные на внутреннем кожухе 3 стержни 15,Блокпруемая гидромуфта работает следующим образом.После пуска первичного двигателя черпательная трубка б рычагом 7 опускается во вращающуюся вместе с кожухом 2 рабочую жидкость. При этом черпательная трубка б скользит по прямому участку паза а.Рабочая жидкость черпательной трубкой б по каналу в маслораспределптеля 5 через от. верстия в турбинном колесе 4 подается в рабочую полость турбинного и насосного колес.В процессе заполнения рабочей полости рабочей жидкостью разгоняется турбинное колесо, и...

Номер патента: 289236

Опубликовано: 01.01.1971

Автор: Сойкин

МПК: F16D 63/00

Метки: качения, тормоз

...сепаратора целесообразно использовать обыкновенное тонкостенное кольцо с радиальными отверстиями под шарики.При вращении наружной обоймы 2 относительно внутренней шарики перекатываются вдоль направляющих каналов. При этом качение шариков по поверхности упругих колец 1 троисходит без проскальзывания, так как силы трения скольжения во много раз превосходят силы трения качения,Выполнение этого условия, не имеющего места в известных конструкциях с металлическими обоймами, практически исключает эле289236 Предмет из о бр ет ения Составитель А. Шаповаленкоактор Г. С. Кузьмина Техред А. А, Камышникова Корректор Г. С. Мухи каз 121/4 Тираж 480 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушскаи...

Номер патента: 289639

Опубликовано: 01.01.1971

Авторы: Джирлинг, Иностранец, Иностранна

МПК: F16D 65/12

Метки: 289639

...ко.лец 2 и 3 сквозные ве.пляцпонпые каналы 5На цилиндрической наружной поверхно.ч 0 стп 6 диска установлена во фрпкционном взанмодействип с ним кольцевая лента 7 из металла или иного полосового материала с шириной, равной толщине диска в осевом направлении. Копцы лент скреплешя сварным или иным соедиггением 8.Б лепте пробиты продольные пазы ьг, совпадающие по формз и расположению с выходными отверстиями каналов 5 на поверхности б.Значительное осевое перемещение ленты по диску ограничено отс гнутыми к центру диска вгяступахги 10 ленты, контактирующими с торцовыми поверхностямп 11 каналов, а окружное перемещение - аналогичными выступами 12, контактирующими с внутренними поверхностямп 13 перемычек.Бо втором вдрггдгпе конструкции диска...

Номер патента: 289695

Опубликовано: 01.01.1971

Авторы: Зотов, Корейво, Лосьмаков, Сироткин

МПК: B60K 41/00, F16D 13/52

Метки: гидравлическим, многодисковая, муфта, управлением, фрикционная

...7 дисками и сжимая их с определенным усилием, обеспечивающим возможность пробуксовки. Величина усилия предварительной затяжки пакета дисков определяется регулировкой пружины 28 шариков 27, Параллельно с перемещением поршня 10 происходит перемещение вправо и второго поршня 18 вместе с диском 3 под действием пружин 19. К моменту начала соприкосновения дисков пружины 19 полностью разжимаются, и усилие, передаваемое ими на поршень 18, близко к нулю. После выбора зазоров в пакете дисков (при этом периферийный канал слива 37 из камеры 11 5 10 15 20 25 30 35 40 45 50 55 60 65 плотно закрывается ведущим диском, прилегающим к диску 3) давление в камере 11 повышается, и под его воздействием шарики 27 перемещаются вправо, и, сжимая пружину 28,...

Номер патента: 290135

Опубликовано: 01.01.1971

Авторы: Горощенко, Серобабин, Чвикилев

МПК: F16D 3/72

Метки: муфта, эластичная

...выполнены с прямоугольными окнами во фланцах, в которых расположены эластичные элементы, изготовленные из прорезиненного материала по форме окон и составленные из нескольких частей, например из двух.2. Муфта по п. 1, отличающаяся тем, что, с целью, предупреждения выпа,дания эластичных элементов, снаружи полумуфт к их фланцам прикреплены крышки. Изобретение относится к области машиностроения и предназначено для соединения валов, имеющих угловую и параллельную несоосно,сть.Известны эластичные муфты, состоящие из двух фланцевых полумуфт с радиальными прямоугольными пазами, в которых расположены эластичные соединительные элементы. В таких муфтах величина удельной нагрузочной способности ограничивается за счет тор цовых пазов, увеличивающих...

Номер патента: 290136

Опубликовано: 01.01.1971

МПК: F16D 11/16

Метки: 290136

...с пазом, ведомую шпочкой, взаимодействующей с 20 упором, и элемент для выборки та между полумуфтами, отлича что, с целью повышения надеж щения технологии изготовления выборки углового люфта вып 25 плавающего вкладыша, установ ведущей полумуфты и повторяю му.ведущую пос поворотной управляющим углового люфюи 1 аяся тем, ности и уп,ро, элемент для олнен в виде ченного в пазу щего его форИзобретение относится к области машиностроения и предназначено для использования в прессах, прессах-автоматах и других металлообрабатывающих, специальных станках, полуавтоматах и автоматах.В машиностроении применяются муфты с поворотными шпонками, содержащие ведущую полумуфту с,пазом, сечение которого выполнено в виде части круга, ведомую полу- муфтув...

Номер патента: 290138

Опубликовано: 01.01.1971

Автор: Афанасьев

МПК: F16D 13/52

Метки: муфта, предохранительная, фрикционная

...шайбу 6 к роликам 4. Осевому:перемещению диска 10 препятствует буртик 18 на втулке 7. Осевые усилия, создаваемые пружинами 17, воспринимаются подшипником 19. Перемещению крестовины 3 препятствуют гайки 20. Отверстие, закрытое т(рышкой 21, слуи(ит лля смазки и регулировки муфты.Муфта работает следующим образом.Под действием крутящего момента Ч ролики 4 начинают катиться по поверхности специального профиля шайбы б, перемещая последнюю влоль,втулкп 7 и тем самым сжимая пружины 17. При относительном движении роликов 4 и шайбы б момент Л 1 остается постоянным, так как уравнение кривой Отгпг имеет впд3тде С - суммарная жесткость пружин 17.Таким образомСг у = х. 2 М движение ролика 4 относительно шайбы 6 происходит до тех пор, пока ролик 5 не...

Номер патента: 292037

Опубликовано: 01.01.1971

Авторы: Крикливый, Масленок

МПК: F16D 7/10

Метки: муфта, предохранительная, шариковая

...этой полумуфты, фланца 11, полуколец 12 для удержания полумуфты 1 в фиксированном положении относительно полумуфты 2, упорной гайки 13, соединяющей полу- муфты 1 и 2 в осевом направлении, и упорного шарикоподшипника 14 для уменьшения сил трения при проскальзывании полумуфт, влияющих на стабильность момента проскальзывания.С целью обеспечения одинакового выступания шариков из полумуфты 1 гнезда 3 под эти шарики выполняются сквозными, Полумуфта 1 фиксируется в определенном положении относительно полумуфты 2 в осевом направлении благодаря закреплению на полумуфте 1 полу- колец 12, которые удерживаются в этом положении шариками 5 и упорным подшипником 14. С целью исключения выпадения шариков из гнезд 3 и 4 при сборке и разборке муф ты...

Номер патента: 292038

Опубликовано: 01.01.1971

Автор: Ефимов

МПК: F16D 13/48

Метки: гидравлический, действия, сервомеханизм, следящего, усилию

...9, ВстяВленцый в отверстие клапана. Верхний конец пружицы закреплен ца стержне стопорным кольцом 10, Между опорной шайбой пружины и управляющим кляпацом в исходцом положении имеется зазор 1:=-2.- 3,1 ь 1 ь Пржиця 1 большей жесткости устацовлеиа иа конечном участке ходя штока. Шток возвращается в исходиае пол 051(еиие Г 1 редвяпитсльца сжатой Возвратной пружиной 12, од 1 шм концом закрепленной ца втулке, аграцичивающей ход штока, а другим - взаимодействующей со штоком. Поршень, перемещаясь по направляющей поверхцости растачкц корпуса, Воздействует иа рычаг 18 выключения муфты сцепления.При включеицой муфте сцепле 1 шя масло от общей п 1 драсистемы транспортной мяшГшы поступает в сверлецие А и через седло клапана, пазы 11 втулки и...

Номер патента: 292039

Опубликовано: 01.01.1971

Авторы: Жомиру, Лобзов, Лойко

МПК: F16D 27/02

Метки: муфта, электромагнитная

...цз полу- муфты 1 прямоугольной формы, закрепленной ца ведущем валу 2, и полумуфты 3, выполненной в виде диска, закрепленного ца ведомом валу 4. На ведомом валу закреплен также кулахок 6 переклюхателя. На полумуфте 1 устацовлецы два электромагнита 6 и смонтирована катушка 7 ццдуктивцостц переклОчате.пя, соедН 1 еццая с источником тока проводом 8. На полумуфте 8 установлено четное число электромапштцы.якорей 9.Электросхема муфты включает катушку 10 одного электромагшгга 6 с большим числом ВиткОВ тонкого Г 1 роВОда ц катушку 11 друго. го, имеющую небольшое число витков провода большого сехецця, катушку 7 цндуктцвцостц, цстохшк 12 питания посгояццого тока ц конденсатор С.Работает муфта следующим образом.В рабочем положении выступ...

Номер патента: 292040

Опубликовано: 01.01.1971

Автор: Всесоюзнь

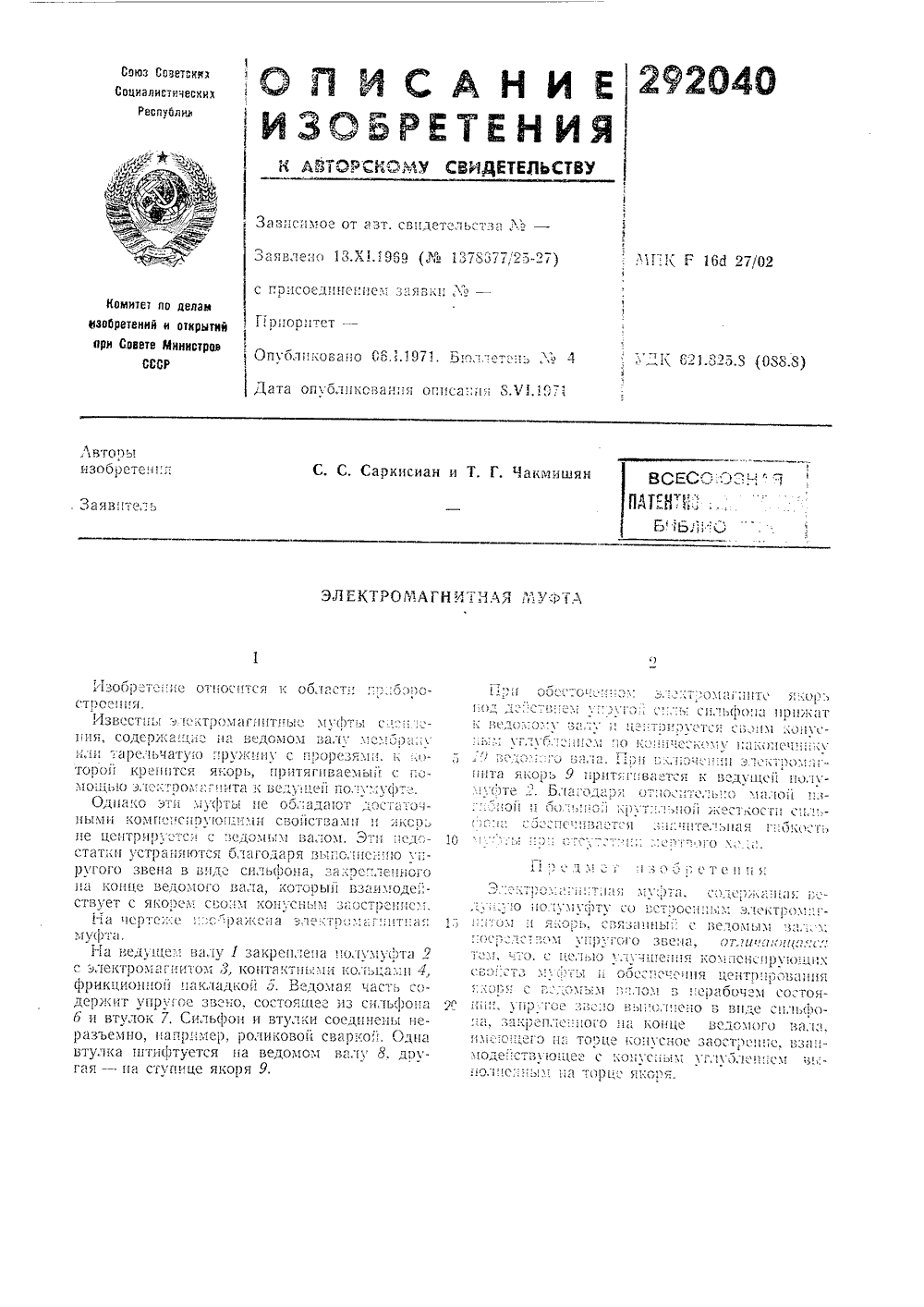

МПК: F16D 27/02

Метки: а1уфтл, электромагнитная

...кои снь 1)1 3 Острецс. .12 чертекс".ср 5;си а э зетр О) 25, ит:2 и 1 Гу)та.12 Ведуцс.,; васд) . закрсцле 12 по)у-)та 9 с злектро)агнито),3, коптяктцы)ги :,ольца:,п 4, фрикциониои Накладкой 3, ьедо 25 часть СОДер)кит чпр),Гос ззеО, сост 05 Инее из силь 1)оца/6 и Втулок 7. СГьфон и Втулки соедине 1 ы неразьсмО, напри)ср, роиково сварко:1. Оди 2 Втулка Н 1 тнфтустся 112 Ведо)ом Вясу 8, др Гяя - па Ступице якоря 9. 1 Р 1 ООСС;ОЧС:По. ",", .;Т",О)Г;ИТСЦ). ДеСтПС, ,". 3,1 О Сг,:Ь: СИГьфо.11 ИОк Вело.,:О;1) В Г ц Цецто.О) ст.Я спец)1.,Ь .: )ГЛ)ГЛСпС 10 КОПИЧССКО И 1 К)ЦСц и а якорь 9 п 13 итя Гп ва ется к, В д)цсй) С Л Ц : ГЗ Р О П С Т СЦ 5;ГО сГ и )Та С 1",С 3;ГНИ 15 Г,.- ,; Г О полу)у)ту сО пстросиь;); зсс ктро)121- кТО)1: ЯКОРЬ, СВ 5...

Номер патента: 292041

Опубликовано: 01.01.1971

Автор: Федер

МПК: F16D 41/06

Метки: муфта, свободного, хода

...поверхности этик муфт быстро изнашиваются.Отличительной особенностьо описываемой муфты является то, что тела заклинивания выполнены в виде полусегмептов, контактирующих основанием со звездочкой, име.ошей в сечении форму многоугольцика, например квадрата. Такое выполнение обеспечивает уменьшенис износа рабочих поверхностей и повышение надежности работы.На фиг. 1 изображена описываемая муфта; иа фиг. 2 - то жс, вид сбоку в разрезе. Муфта состоит из обоймы 1, полусегмецтов 2 и звездочки,3. Полусегменты 2 основанием контактируют со звездочкой, имеющей всечении форму квадрата. Работает муфта, как5 обычная муфта свооодного хода,Предмет изобретенияМуфта свободного хода, содержащая обойму, звездочку и расположенные между нимиО тела...

Номер патента: 292042

Опубликовано: 01.01.1971

Автор: Центральный

МПК: F16D 41/07

Метки: муфта, свободного, хода

...необходимодля обеспечения нормального заклинивания ирасклинивания муфты, Муфты свободного хода с эксцентриковыми телами заклиниванияобладают большей несущей способностью посравнению с другими типами муфт свободного хода,Однако муфты свободного хода с эксцентриковыми телами заклинивания имеют и ряд следующих недостатков.По технологическим соображениям приходится выполнять обе упорные поверхности заклицивающих тел с равными радиусами, а так как на внутренней обойме получается наружный контакт цилиндрических поверхностей, а на наружной - внутренний контакт, то в первом случае радиус кривизны получается значительно меньшим, чем во втором. Поскольку нормальные силы, действующие в зонах контакта обеих обойм, одинаковы, то различие в...

Номер патента: 292043

Опубликовано: 01.01.1971

Авторы: Горнорудных, Лазаревич, Научно, Перепелкин, Рындин

МПК: F16D 43/18

Метки: муфта, предохранительная, центробежная

...Пр сдмст изоор степ и яЦентробежная предохранительная муфта, содержащая концснтри 1 но распо,оженные Относительно друг друга всдущуо и ведомую 20 полумуфты и фрпкционныс колодки-грузы,связанныс с ведомой полумуфтой, свободно посаженной па ведомый вал с возможностью осевого перемещения, от.пяатошаяся тем, что, с целью уменьшения ес габаритов и повыше ния надежности, фрикционные колодки-грузысвязаны с ведомой полумуфтой с помощью пальцев, закрепленных своими концамп в ведущей полумуфте и свободно проходящих через наклонные сквозные пазы, прсдусмотрен ныс в колодках-грузах,я втулка 7 подается в ы 6, сол- грузов 5, хности враПри расы наяимнатуфтой 3а 2 и пальцм колодокиней поверолумуфты 1 При включении муфт вместе с ведомой полу...

Номер патента: 293146

Опубликовано: 01.01.1971

Авторы: Кежун, Тарасик

МПК: F16D 25/0638

Метки: муфта, фрикционная

...А. Вместозолотникового клапана может быть применен шариковый либо грибковый клапан.Фрикционная муфта работает следующимобразом.При включении муфты масло подается поддавлением в полость А через отверстия 12,и поршень 2 быстро перемещается, выбираязазоры между дисками 8 и 9, и обеспечиваетпредварительное их сжатие, при котором начинается буксование муфты,При перемещении поршня в полость Б через зазор между диском 8 и нажимной повсрхностью поршня 2, обеспечиваемый толкателями, и отверстие 13 в поршне засасьивается воздух, Количество масла, поступающегов полость Б в процессе перемещения поршня,незначительно в связи с кратковременностьюэтого процесса и малым диаметром отверстия 14,В момент сжатия дисков толкатели утапливаются заподлицо с...

Номер патента: 293147

Опубликовано: 01.01.1971

Авторы: Бражников, Кропп, Кудашкин, Масленников, Ярославский

МПК: F16D 41/00

Метки: импульсноговариатора, механизм, свободного, хода

...углубление, образованное колесом 2 и его деталями 12 и 13.В каждой колодке имеется по два несквозных сверлеция, в каждое из которых вставлены пружина 14 и овободно перемещаемый палец 15. В рабочем состоянии пружинна сжата. Таким образом, пружины с одной стороны прижимают колодку к направляющему пояску на колесе 2, а с другой - прижимают пальцы 15 к направляющим поверхностям деталей 12 и 13 колеса 2, Каждая направляющая в деталях 12 и 13 снабжена конической поверхностью, которой оца сопрягается с торцовой фаской на пластине б.Цилиндрическая головка шатуна 1, в которой размещены ведущие детали мехацизма, имеет выступающий поясок, которым оца соприкасается с поверхностью колеса 2,Работа механизма происходит следующим образом....

Номер патента: 293148

Опубликовано: 01.01.1971

Авторы: Бражников, Кропп, Кудашкин, Масленников, Ярославский

МПК: F16D 41/22

Метки: вариатора, импульсного, механизм, свободного, хода

...перпендикулярных оси вращения колеса 2, в которые вставлены пружины 11 и пальцы 12. После сборки механизма сжатые пружины 11 прижимают колодку 10 к направляющему пояску колеса 2, а пальцы 12 - к направляющей 13 колеса 2.Стакан также имеет направляющие пояски, которыми он скользит по пояскам на колесе 2,и направляющей 14. Кольцевые направляющие 13 и 14 имеют конические поверхности, по которым скользит своими фасками конец шатуна 1 и которыми они фиксируют конец шатуна в осевом направлении, обеспечивая его скольжение своим цилиндрическим пояском по цилиндрической поверхности проточки колеса 2, Гибкая пластина 15, прикрепленная к планке 8 и колодке 10, фиксирует положение колодки.При работе механизма цилиндрическая головка конца...

Номер патента: 294028

Опубликовано: 01.01.1971

Авторы: Инструментальной, Наследников, Селезнев, Технологическое, Центральное

МПК: F16D 3/74

Метки: муфтандя, эластичная

...центрирование муфт такой конструкции вызывает появление вибрации и сокращение срока раооты муфты и соединяемых ею агрегатов.Осооенность описываемой муфты заключается в том, что прижимные полудиски соединены по плоскости разъема без зазора и сцентрированы с полумуфтами по наружной цилиндрической поверхности.На фиг. 1 изображена предлагаемая муфта в разрезе; на фиг, 2 показано сопряжение полу- муфты и полудисков с эластичной оболочкой перед затяжкой.Муфта содержит две полумуфты 1 и эластичную оболочку 2, прижатую к фланцам полумуфт при помощи полудисков 3 и стяжных болтов 4. Для контроля степени затяжи и выверки полудисков во фланцах полумуфт расположены отверстия а.Базой прижимных полудпсков является ци лнндрическая поверхность...

Номер патента: 294029

Опубликовано: 01.01.1971

Авторы: Индионкова, Котл, Центральный

МПК: F16D 11/04

Метки: муфтавсгсоюанал„, сцепная

...полу- муфт и уменьшения осевых усилий, пальцы расположены с равномерным шагом, а в другой полумуфте равномерно по окружности выполнены отверстия, количество которых меньше числа пальцев, а диаметр больше диаметра последних, причем разность между шагом отверстий и пальцев меньше или равна разности между диаметром отверстия и диаметром пальца. 5 Изобретение относится к области машиностроения.Известны муфты, содержащие две фланцевые полумуфты, одна из которых снабжена на фланце зубьями, а другая - подпружиненными пальцами, замыкающими между собой полумуфты.Описываемая муфта отличается от известных тем, что пальцы одной полумуфты расположены с равномерным шагом, а в другой полумуфте равномерно по окружности выполнены отверстия,...

Номер патента: 294030

Опубликовано: 01.01.1971

Авторы: Анилович, Стеценко, Терехов, Украинский, Хоз, Яременко

МПК: A01D 61/00, F16D 33/14

Метки: предохранительное, транспортирующим

...На ве дущем валу жестко укреплена зубчато-фрикционная полумуфта 4 и свободно посажено центральное зубчатое колесо б с концентрично прикрепленным к нему замыкателем б, имеющим выступы, На замыкателе с противополож ной стороны укреплены храповые защелки 7. С центральным зубчатым колесом сцеплен сателлит 8, установленный свободно на оси водила 9, которое соединено с подвижной зубчато-фрикционной полумуфтой 10. На шлицах ЗО лу.При работе устройства под нагрузкой, непревышающей допустимой, шайбы сцеплены между собой и плотно прижаты друг к другу пружинами, а выступы зубчатого колеса сцеплены с выступами замыкателя. При этом весь механизм представляет замкнутую систему, а ведущий и ведомый валы вращаются с одинаковой скоростью.При...

Номер патента: 294879

Опубликовано: 01.01.1971

Авторы: Воробьев, Гольдин, Северин, Специальное

МПК: D01H 1/36, F16D 3/06

Метки: валов, кольцевых, крутильныхмашин, механизма, муфта, планок, прядильных, соединения, сокращения, хода

...прядильных и крутильных машин.К недостаткам известной муфты относится то, что соединение входящих в нее деталей выполнено с зазором, выборка которого в механизмах сокращения хода при малых оборотах кулачков может продолжаться несколько минут, что отрицательно сказывается на форме паковки.Предложенная муфта, с целью повышения надежности работы, выполнена в виде корпуса, жестко соединенного с одним из валов и имеющего поперечные пазы, в которых расположены соединительные элементы, поджимаемые посредством пластинчатой пружины к лыске вала, свободно входящего в полый корУстроиство содержит корпус 1, соединенный с валом 2 и имеющий поперечные пазы 3, в которых расположены соединительные элех 1 сцты 4, поджимаео 1 ые пружиноЙ 5 к лыске б...

Номер патента: 294968

Опубликовано: 01.01.1971

Авторы: Абасов, Берман, Институт, Нузов, Техмищ

МПК: F16D 33/08

Метки: гидромуфта, предохранительная

...овым кром Предохраните насосное и турб 15 чую камеру с п упругой диафра с целью снижен гидромуфты пр порог установле 20 полнен в виде 1 обращенной сво к турбинному коИзвестны предохранительные гидромуфты, в которых насосное и турбинное колеса образуют рабочую камеру с порогом, выполненным в виде упругой диафрагмы. Однако конструкции этих гидромуфт не позволяют значигельно снизить перегрузочную способность при высоком к.п.д. Предложенная конструкция от известных отличается тем, что порог установлен на насосном колесе и выполнен в виде конусообразной чаши, обращенной своей внутренней поверхностью к турбинному колесу. Это отличие позволяет снизить перегрузочную способность гидромуфты при сохранении высокого к.п.д.На чертеже...

Номер патента: 294969

Опубликовано: 01.01.1971

Авторы: Крутик, Нузов

МПК: F16D 33/08

Метки: 294969

...вращающийся резервуар 3 и дополнительная камера 4. С насосным колесом жестко связан также кожух 5, охватывающий турбинное колесо, В кожухе 5 имеются калиброванные отверстия б. К турбннному колесу 2 присоединена черпательная трубка 7, предназначенная для подачи жидкости при пуске из резервуара 3 в рабочую полость.При остановленной муфте жидкость имеетвозможность вытечь из рабочей полости во врагцающийся резервуар 3 через калиброванные отверстия б. Геометрические размеры вращающегося резервуара 3 выбраны таким об разом, чтобы в нем собиралось практически70 - 800 с жидкости.При пуске рабочей машины приводной двигатель разгоняется практически вхолостую, потребляя пусковой ток в течение минималь ного времени, Это имеет существенное значение...

Номер патента: 294970

Опубликовано: 01.01.1971

Авторы: Алеев, Берман, Крутик, Нузов

МПК: F16D 41/02

Метки: гидромуфта, пусковая

...камеры выполнено в виде цилиндрической перегородки, перемещающейся аксиально оси гидромуфты в пусковой камере с помощью винтов, установленных с ьоз можносгью поворота в ступице турбинного колеса и связанных с перегородкой. Благодаря этому облегчается регулирование пускового момента гидромуфты путем изменения объема пусковой камеры. 20На чертеже изображена конструкция предлагаемой пусковой муфты.Муфта содержит насосное 1 и турбинное 2 колеса, пусковую камеру 3, цилиндрическую перегородку 4, винты 5, закрелеццыс одним 25 концом в ступице турбинного колеса, а другим - связанные с цилиндрической перегородкой.При пус йняется еще ц перегородки црц поворотс винтов а.объемом пусковой камеры изменяетсяа пускового момента, При этом в фоши...

Номер патента: 295276

Опубликовано: 01.01.1971

Авторы: Инк, Иностранна, Ирвен

МПК: F16D 3/26

Метки: постоянной, угловойскорости, универсальный, шарнир

...звеньев в системе, тем меньше угол у, при котором возникают механические помехи.При использовании одного или двух связующих звеньев входной или выходной вал должен устанавливаться аксиально неподвижно. Такой шарнир может быть использован вместо системы с коническим зубчатым колесом между двумя пересекающимися валами.Каждое связующее звено также должно удовлетворять вышеприведенному условию, но внутри каждого звена величины углов а,и р могут быть разными, поскольку расстояние между точками В и С остается постоянным, В случае, если величины углов а, р и ср изменяются в шарнире от одного связующего звена к другому, самая низшая величина угла у, полученная из соотношения 2 а+2 р - р) 180+ухх для каждого звена, определяет у для шарнира в...

Номер патента: 295277

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна

МПК: F16D 55/32

Метки: дискового, исполнительный, механизм, тормоза

...15нд)инчсннус) нд не)о гайку 16 установленного Б поршне 9 13 ОхсТического регулятора зазоров известного типа передается на поршень 9 и пр жимаст к диску колодку 5,Перемещение поршня 10 в противоположном с)г шайбы направлении передается скобе 2 и прижимает к диску колодку 4. Лцалогн)цый зффсхт достигается подачей жидкосги нод давлением ь пдравлическую полость между поршнем 9 и перегородкой 17, установленной и поршне 10 и уплотнеццои относительно его Бнутрсшсй поверхности и стсржн 51 15 мдн 1(стях 1 и.МесКДХ ПСРЕГОРОДКОй И ВРаЩаЮЩЕйСЯ Шайбой усгднолена пружинная шайба 18, пред)Врсиающая вибрации шайбы 12 и шари- КОВ,Поворот шайбы 12 осуществляется разжимным кулаком 19 (см. фиг, 3), ось 20 которого введена Б поршень 10 через отверстие...

Номер патента: 295916

Опубликовано: 01.01.1971

Автор: Афанасьев

МПК: F16D 7/02

Метки: муфта, предохранительная, фрикционная

...следующим образом.Под действием пружин 7 диски стремятсяповернуться относительно точки 0 и, разжимая ленту 19, прижимают обкладку 20 к внут ренней поверхности барабана. Возникающиемежду иоверхностямп барабана и обкладки 20 силы трения препятствуют пх относительному вращеншо, которое сообщается им водилом 12 через прукипы 15. Усилие пружин 7 30 должно быть подобрано таким образом, что295916 15 бы момент трения между обкладкой 20 и внутренней поверхностью барабана 1 был равен расчетному предельному моменту Мр, передаваемому муфтой при минимальных значениях коэффициента трения.Под действием крутящего момента М водило 12 поворачивается относительно дисков, деформируя при этом пружины 15. Благодаря тому что пружины 15 расположены под углом...

Номер патента: 295917

Опубликовано: 01.01.1971

Авторы: Арнольд, Всесоюзный

МПК: F16D 7/04

Метки: момента, муфта, предельного

...4. Хвосто вики собачек выполнены с вырезами, На осях б ведущей полумуфты установлены центробежные грузы б с выступами, взаимодействующими с вырезами хвостовиков собачек, снабженные возвратной пружиной 7 и ограни ченные штырями 8. Пружины 7 закреплены винтом 9. Движение передается на ведомую полумуфту 10, выполненную в виде храпового колеса.При разгоне полумуфты в начале вращения собачки входят зубьями в вырезы полумуфты 10, увлекая ее за собой. Центробежные грузы б упираются в вырезы на хвостовиках собачек и не могут разойтись под действием центробежных сил.Угол наклона зубьев собачек и ведомой пол муфты 10, число пар собачек, расположение оси 2 и усилие пружины 4 определяют величину предельного момента, В случае, если момент...
