F16D — Невыключаемые муфты для передачи вращательного движения

Номер патента: 155706

Опубликовано: 01.01.1963

МПК: F16D 33/00, F16D 47/06

Метки: 155706

...шестерней 15 и через набор шестерен 1 б связан с цилиндрами вытяжных приборов (на чертеже не показаны).В диске 7 и сепараторах 8 жестко закреплены ведущие пальцы 17, концы которых свободно проходят в прорези дисков 11 и 12, не препятствуя их аксиальному перемещению, но вращая их Вместе с диском 7,Внутри корпуса муфты на валу 3 жестко закреплено упорное кольцо 18, препятствующее смещению корпуса 1 по оси вала 3 при действии его фрикционной муфты. Корпус муфты имеет уплотнения 19.Насосное колесо 2 корпуса, приводимое во вращение от коротко- замкнутого электродвигателя привода, взаимодействуя с турбинным колесом 4, закрепленным на ведомом валу 3, приводит его в плавно нарастающее вращение. Одновременно с валом 3 вращаются скрепленные с ним...

Номер патента: 155707

Опубликовано: 01.01.1963

МПК: F16D 27/06

Метки: 155707

...шестерен к веду 1 цей шестерне 2 муфты.К корпусу 1 крепится магцитопровод 3 с ка 1 ушкой 4. Корпус закрыт крышкой б, в которой закреплены магнитопровод б с катушкой 7. Для установки ведущей шестерни 2 и ведомых шестерен 8 и 9 служит ось 10, которая неподвижно закреплена с помощью регулировочных винтов 11 и 12; ведомые шестерни прижаты (когда катушки обесточены) к ведущей шестерне якорями 13 и 1-1 дс,- ствием пружин 16 и 16.Если В катчшкях цет тоня, тО вел 5 цц 151 цестерня передает момент ведомым шес;ерцям. При Вклк)чении катушес В цепь питя 1151 )1 уср та Выключается. Пр 1 пооеродцом ВилО:1 ец 1 ц 1 сят 5 шек м фты комОинцр ют Бярцацты БклО- чения, и обе ведомые шестерни либо любая цз них могут передавать момент от ведуцой...

Номер патента: 156020

Опубликовано: 01.01.1963

МПК: F16D 43/26

Метки: 156020

...б. На опорной поверхности верхнего сухаря установлена плоская пружина Т, а опорная поверхность нижнего сухаря выполнена скругленноп. Положения сухарей фиксируются пружинными затворами о и упорами 9.Перед раскручиванием балансируемого ротора верхний и нижний ри сВязяны мекду сооой замком б. Плоская пруки 1 7 Верхнего ря 2 фиксирует замок б. Замок не выходит из паза, вследствие суха суха156020чего между обоими сухарями ооразуется зазор. При выводе балансируемого ротора из состояния покоя его два пальца 10 захватывают сухари полумуфты, и ротор электродвигателя ведет их за собой. Б этот момент замок 6 работает на разрыв, а сухари не провора шваются на своих осях.При включении электродвигателя сухари отрываются от одной пары пальцев 10...

Номер патента: 156021

Опубликовано: 01.01.1963

МПК: F16D 47/02

Метки: 156021

...кулачковая муфта; на фиг. 2 то же, разрез по АЛ,Муфта состоит из втулки 1, насаженной на шлпцы ведомого на.г.а 2, неподвижной части муфты, установленной на втулке, содержащей шкив 3 и закрепленную на нем кулачковую полумуфту 1; подвижной части. включающей подвижную кулачковую полумуфту 5, пружину 6, специальггые втулки 7 и о и гайки 9 длЯ сжатиЯ п 1)живы аваРийного выключателя. Последний имеет толкатель 10, пружину 11, корпус 1 и гайку 13. Шариковое зацепление муфты состоит из шариков И, расположенных в отверстиях 15 подвижной полумуфты и входяшцх в кольцевую выточку 16 втулки 1. Шарики прижаты рычагами 17 с выступами 18, укрепленными шарнирно на подвижной полумуфте и удерживаемыми подпружиненным диском 19.М 15 б 021При достижении...

Номер патента: 156022

Опубликовано: 01.01.1963

МПК: F16D 11/02, F16D 23/12

Метки: 156022

...шарнирно связанный с собачкой 8 замыкания, ограничитель 9 смещения собачки.156022При замыкании дифференциальной муфты сцепления электромагнит 4 включается и поднимает рычаг 5, который проворачивается вокруг цапф коленчатого эксцентрика 7. Коленчатый эксцентрик поворачивает собачку 8 замыкания вокруг ограничителя 9 смещения, и собачка свободным концом входит в паз храпового венца 3, предотвращая вращение корпуса дифференциала.В момент замыкания дифференциальной муфты собачка 8 и рычаг 5 располагаются по прямой линии. Поэтому сила, предотвращающая вращение корпуса дифференциала, не вызовет смещения собачки замыкания, которая снабжена овальным вырезом 10 в месте соединения с ограничителем смещения.При проворачивании коленчатого...

Номер патента: 156386

Опубликовано: 01.01.1963

МПК: F16D 13/10, F16D 23/00

Метки: 156386

...шярикоподш;пц;кц а опорной плггы 3, па которой шарнирно установлены Г-образные рычаги 1 и 5, прцче; рычаг 5 имеет выступ 6, Входящий в паз рычага 1.Свободные концы рычаГОВ - ц а ст 5 ГПВЯотся прткццо /. Повопот плиты 3 ОоеспечиВяется плоскцмц пр 5 жццазц 8 ц 9, прцкреплеццызц заклепками 10 к рычагам 1 ц 5.Положение пружцц 8 ц 9 регулируют вццтамц 11 ц 12.Описываемая муфта работает следуошм образом.При Выдаче соотВетстВующеГО сиГцала шток на чертеже це показан) электрозагнита 13 с шарикоподшцпнц.Оз 14 двцжетс 5.празгецию стрелки А. При сопйиОсновецци шарцкоподцнпццкя 11 с15638 б рычагами 4 и 5 пружина 7 рази(имается и рычаги поворачиваются относительно своих осей.При этом пружины В, 9 освобождают диск 1 и перемещаются по...

Номер патента: 156387

Опубликовано: 01.01.1963

МПК: F16D 27/14, F16D 37/02

Метки: 156387

...Н января 1962 г. за М 759018/25-8 в Комитет по делам изобретений и открытий при Совете Ниипстров СССРОпубликовано в Бюллетене изобретений и товарных знаков Хе 15 за 1963 г.Известен способ нзготовлегтия смеси на основе карбонильного железа и слюды.Описываемым способом в отличие от известного получают смесь,в которой увеличена сыпучесть и понижена спекаемость. Для этого 3 ер на карбонильного железа вначале покрывают окисью кремния до полнои их внешней зашитьт, а затем смешивают с окнсью Цинка карбонильного железа.Способ изготовления смеси на основе карбоинцтьгтого железа для заполнения рабочих зазоров, например, злектромагнитнон порошковогт муфты, отл и чаю ш и исп тем, что, с Целью увестичения сыпучестг: и понижения спекаемости,...

Номер патента: 157180

Опубликовано: 01.01.1963

МПК: F16D 41/07

Метки: 157180

...обойму 1, в которой запрессованы пальцы 2 с насаженными на н 11 х эксцен.риковыми втулкам 1 3. Ведома 1 обойма 4 установлена на шарикоподшипниках 5 на ведущей обойме, а вну 1 ренняя полость ее контактирует с эксцснтриковыми втулками 3, которые удерживаются в требуемом псложении пружинами 6. На обой ме 4 закреплена наружная крышка 7 и внутренняя крышка 8, охватывающая выступавшую часть ведущей обоймы 1, с установленным между ними уплотнительным кольцом 9. Через пресс-масленку 10 муфта заполняется на 25 - 30% маслом.При вращении ведущей обоймы эксцентриковые втулки 3 закликивают ведомую обойму, которая начинает вращаться по часовой стрелке, Если скорость ее вращения крезы.дает скоросгь вращения ведущей обоймы, эксцентриковые втулки...

Номер патента: 157181

Опубликовано: 01.01.1963

Авторы: Барке, Кутко

МПК: F16D 3/79

Метки: валовсою, компенсирующая, латгнт, муфта, несоосность, соединяемых, упругая, щл

...самой муфты она изготовлена в виде одной упругой детали со сквозным отверстием для соединяемых валов и двумя взаимо-перпендикулярными прорезями в плоскости, перпендикулярной осям валов. На образованных прорезями верхней и нижней пластинах выполнены взаимно-перпендикулярные сквозные отверстия П-образной формы.На фиг. 1 изображена муфта, вид с торца; на фиг, 2 - разрез по Л-А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2.Упругая муфта, компенсирующая несоосность соединяемых валов, состоит из одной упругой детали 1, в которой выполнено сквозное отверстие 2 для валов и две прорези 3 в плоскости, перпендикулярной осям валов. Прорези образуют в теле муфты верхлпою 4 и нижнюю э пластины, соединенные со средней пластиной 6...

Номер патента: 157182

Опубликовано: 01.01.1963

МПК: F16D 43/04

Метки: 157182

...механизма расцепления и воздействующего на пусковой орган ведущей машины, что исключает возможность аварии и улучшает условия эксплуатации муфты.157182На фиг. 1 схематически изображена описываемая муфта; на фиг. 2 - схема следящего устройства,Автоматическая уф с храповым саморасцепляющимся и самовключающимся зацеплением состоит из ведщси 1 и ведомой 2 полу- муфт, храпового колеса 3 с внутренним ил; наружным зацеплением, гибких резиновых пальцев 4, соединяющих раповое колесо с ведущей полумуфтой, неуравновешенного качающегося на оси сегмента 5 несимметричной формы с балансировочными грузами 6 и отжимающих пружин 7, укрепленных на ведомой полумуфте 2.Величина неуравновешенности сегмента подобрана такой, что при случайных толчках ведуцего...

Номер патента: 157183

Опубликовано: 01.01.1963

МПК: F16D 11/00, F16D 67/00

Метки: 157183

...корпуса муфты на угол 45. Ограничение этого поворота осуществляется закрепленной на крышке 5 планкой 8, имеющей паз, в котором помещается выступающий за пределы крышки, хвостовик 9 поворотной шпонки б,157183Шпонки соединены между собой двумя шестернями 10 и 11, предназначенными для поворота шпонки 7 при повороте шпонки б. Последняя соединена с крышкой 5 муфты при помощи пружины 12, стремящейся повернуть шпонку в положение, показанное пунктиром на фиг. 3,Корпус муфты охвачен ленточным тормозом 13, один конец которого закреплен неподвижно к станине или раме 14, а второй соединен с первым концом тормоза при помощи болта 15 через пружину 1 б, назначение которой - регулировать величину затяжки тормоза. На корпусе муфты закреплена шестерня...

Номер патента: 157184

Опубликовано: 01.01.1963

МПК: F16D 27/06

Метки: 157184

...1 сОнтирОВян 1 Я шярнспсд 1 ццпнцкях 6 и удер живается от проворота посредством кронштейна 7, приваренного и обечайке кабельного Вводя 8.Пакет фрикциопных дискоВ 9 отделен от магнцтопровода 1 промежуточным упорным диском 10. Последний сварен цз трех колец, причем Внутреннее и няруи(нсе колпа пзготОВлсны из магнитной ста157184 ли, а среднее, расположенное протиь кольца 4, - из немагнитной. Такая конструкция диска 10 предотвращает замыкание рабочего магнитного потока Ф через его сечение.Магнитный поток Ф проходит через магнитопровод 1, кольца из магнитной стали диска 10, фрикционные диски 9 и якорь 11.Сменные прокладки 12, устанавливаемые между торцом диска 10 и внутренним кольцом шарикоподшппника б, обеспечивают зазор между...

Номер патента: 157185

Опубликовано: 01.01.1963

МПК: F16D 41/07

Метки: 157185

...по всему периметру. иной муфты, содержащий прую ролики к поверхностям вала и с целью устранения ударов, скрудачи больших моментов при крат- обойма выполнена из эластичного прижимает ролики к валу и обго а:ощу что,пере фты,отноЭластичныйсепаратор для обгонной муфты, содержащий пружинную обойму, плотно прижимающую ролики к рабочим поверхностям вала и втулки, обеспечивающую оыстрое сцепление муфты, известен.Предлагаемый эластичный сепаратор отличается тем, что для устранения ударов, скручивающих усилий и обеспечения передачи больших моментов прп кратковременном режиме работы муфты обойма сделана из эластичного материала, например резины, она плотно прижимает ролики к валу и втулке по всему периметру, т. е. обеспечивает мягкое...

Номер патента: 157186

Опубликовано: 01.01.1963

МПК: F16D 27/07

Метки: 157186

...с катушками якоря, зубчатые шестерни, имеющие гладкие торцовые поверх. ности, взаимодействующие с торцовыми поверхностями якоря и пружин. Однако при работе в тяжелых климатических условиях или при попадании на трущиеся части поверхности масла (влаги) в таких муфтах затруднена передача больших крутящих моментов,В описываемой муфте на торцовых поверхностях шестерен, которые взаимодействуют с торцовыми поверхностями якоря, выполнень: радиальные риски.При таком выполнении муфты повышается износоустойчивость и антикоррозийность контактных поверхностей и увеличивается передаваемый крутящий момент при работе ее а различных климатических условиях.На фиг, 1 изображена описываемая муфта в разрезе; на фиг. 2 - шестерни с радиальными...

Номер патента: 157532

Опубликовано: 01.01.1963

МПК: F16D 43/22, G02B 23/16

Метки: 157532

...вариант выполнения предлагаемого устройства.Перемещаемая часть 1 монтировки покоится на шарнирных стойках 2. Винты 3 и 4 с одинаковой (например, правой) самотормозяшейсянарезкой ввинчены в стойки кронштейна 5, жестко укрепленного на неподвижном основании б. Винты 3 и 4 соединены торсионным валом 7,предварительно закрученным так, что он постоянно стремится повернутьвинты, раздвинуть их в разные стороны.157532Момент предварительного закручивания берут таким, чтобы создаваемое им усилие вдоль винта превосходило усилие, необходимое для перемещения монтировки.Винты 8 и 4, упираясь в выступы 8 перемещаемой части 1 монтировки, приводят устройство в напряженное состояние так, что зазоры в резьбе винтов и в других сочленениях исключены,...

Номер патента: 157868

Опубликовано: 01.01.1963

МПК: F01M 9/00, F16D 3/26

Метки: 157868

...установленным в пересляных каналов крестовины.Обратный клапан может бытьзолотниковой, диафрагменной и прции чах смазка д дейс-вием при вращет и ающаяся выбрасываобежной сипаном, устаных каналов кардан ью предо подшипн жена обр пересеченКрестовинатем, что, с це.ния смазки излой, она снабновленным вкрестовины. а, отлич твращения иков центр атным кла ии масля на отлича- предотврадшипников обратным чении масиппельнои, конструкНа чертеже изображена крестовина с одним из вариантов клапана,В центральное отверстие 1 крестовины 2 устанавливают обратный клапан, выполненный в виде втулки 3 из маслостойкой резины с выступами 4 на его наружной поверхности, Выступы входят в радиальные масляные каналы 5 крестовины и тем самым фиксируют втулку 3...

Номер патента: 157869

Опубликовано: 01.01.1963

МПК: F16D 3/18

Метки: 157869

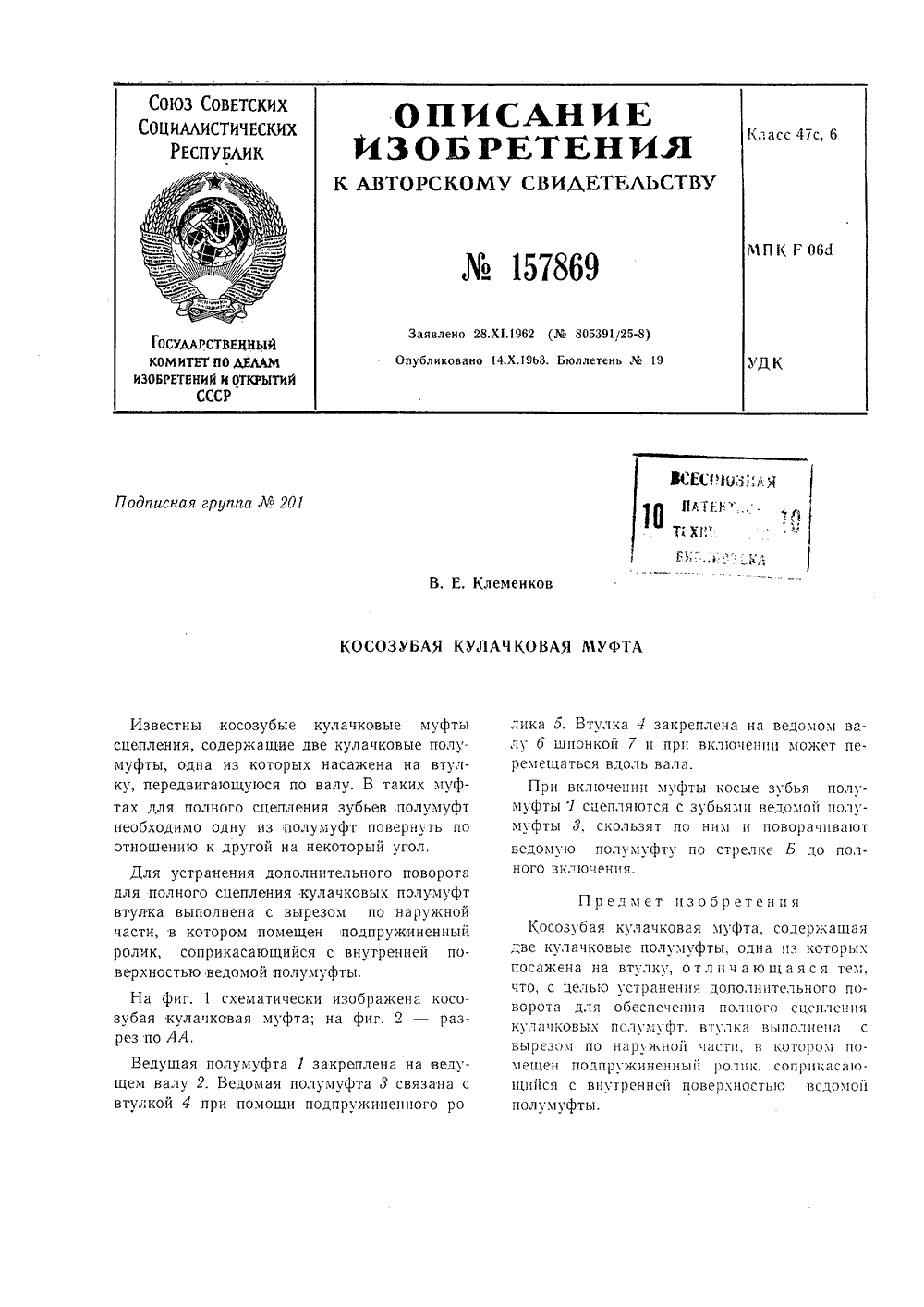

...выполнена с вырезом по наружной части, в котором помещен подпружиненный ролик, соприкасающийся с внутренней поверхностью ведомой полумуфты. На фиг. 1 схематически изображена косозубая кулачковая муфта; на фиг. 2 - разрез по АА,Ведущая полумуфта 1 закреплена на ведущем валу 2. Ведомая полумуфта 3 связана с втулкой 4 при помощи подпружиненного ролика 5. Втулка 4 закреплена на ведомом валу 6 шпонкой 7 и при включении может перемещаться вдоль вала.При включении муфты косые зубья полу- муфты 1 сцепляются с зубьями ведомой полу- муфты 3, скользят по ним и поворачивают ведомую полумуфту по стрелке Б до пол- НОГО ВКЛ 1 ОтЕНИЯ. Предмет изобретения Косозубая кулачковая муфта, содержащая две кулачковые полумуфты, одна пз которых посажена на...

Номер патента: 158455

Опубликовано: 01.01.1963

МПК: F16D 3/02

Метки: 158455

...описываемое роликовое соединение в разрезе; на фиг. 2 - то же, в плане.В описываемом соединении венец 1 ведущего червячного колеса 2 изготовлен из древесно-слоистого пластика, а ступица 3 - из стали. Ступица червячного колеса на поверхности, охватывающей приводной вал 4, имеет кулачки б и впадины б, соединяющиеся между собой по радиусу, равному половине диаметра ролика 7. На приводном валу имеются лыски 8, куда вкладываются ролики.При вращении червячного колеса, последнее кулачками на ступице захватывает ролики, перекатывает их в крайнее положение на лыске приводного вала и передает ему вращение. При реверсе червячное колесо вращается на приводном валу до тех пор, пока не выберется угол а. Предмет изо брет е ни я Роликовое соединение со...

Номер патента: 158456

Опубликовано: 01.01.1963

МПК: B21B 35/14, F16D 3/33

Метки: 158456

...подшипники качения с составными цилиндрическими роликами в обойме. Торец внешней обоймы роликоподшипника опирается 1 а шарики, располагаемые в кольцевом желобе утолщенной части оси шарнира.Такое выполнение подшипникового узла значительно увеличивает его грузоподъемность. Кроме того, внешняя ооойма роликоподшипника используется в качестве беговой дорожки для опорных шариков. Это позволяет выполнить минимальным кольцевой зазор между шариками и внешней обоймой, что обеспечивает уплотнение подшипникового узла без каких-либо специальных устройств. Предмет обретения для шарниров унио тл нч а ющийся чения грузоподъемнора установлены бессекачения с составнычиками в обойме, ароликоподшипника асположенные в кольой части оси шарнира ым...

Номер патента: 158458

Опубликовано: 01.01.1963

МПК: F16D 33/02, F16H 41/06

Метки: 158458

Номер патента: 158459

Опубликовано: 01.01.1963

МПК: F16D 33/02

Метки: 158459

...отлнчающю обеспечения зашн нии в сокого к,п1, лопаткисти, перпеномуфты, прторону про вели овле емкос плос ста- днкунаклонн ываема муф сост лярнои к оси вращ для насосного кол положную направл бинного колеса -ения гид са - в ичем тивоМуфтбинногоКожух колесожет ию вращения, а длясторону вращения,р ивающие гидродинамичерых ограничение крутяшевляется на прицепе самоопорожнения рабочеи полости, происходящего благодаря наличию дополнительной камеры при радиально расположенных лопатках. Однако изготовление муфты с дополнительной камерой приводит к увеличению габаритов, веса и усложнению ее конструкции. Кроме того, энергоемкость такой муфты вследствии неполного заполнения снижается.Особенностью описываемой муфты является установка лопаток...

Номер патента: 158758

Опубликовано: 01.01.1963

МПК: F16D 3/70

Метки: 158758

...конструкция которых может быть одинаковой или различной, упругие элементы 3, каждый из которых имеет две резиновые (или из другого упругого материала) втулки, заключенные в общий для них каркас 4 из двух частей, изготовленных, например, из стали, алюминиевого сплава, пластмассы и т. д. и соединенных между собой клепкой, сваркой, завальцовкой или склеиванием; два сепаратора 5, выполненные в виде легких пластин из стали, легкого сплава или Подпасная группа М 201 пластмассы; болты б и втулки 7 для крепления упругих шарниров.Муфта может быть выполнена с многошарнирными вилками, при этом число шарниров будет равно учетверенному числу шарниров вилки. Шарниры ведомой полумуфты располагаются по отношению к шарнирам ведущей под уг томУсилие от...

Номер патента: 158759

Опубликовано: 01.01.1963

МПК: F16D 7/08

Метки: 158759

...Это гнуто тем, что в ней установлена втора дущая полумуфта и пружины для ка шарика, передающие моменты на вед полумуфту, а установочное регулиро сжатия пружин и момента муфты осущес ют навинчиванием кожуха на ведомую муфту, связанную с ведущей полумуфто рез упорный подшипник и кожух.На чертеже изображена схема описыв муфты, Она состоит из двух ведущих муфт 1 и 2, имеющих отверстия, и одно домой полумуфты 3 с гнездами для шар раниы явт осео мо- достия веждого омую ванне твляй че. кожуха 4, навинчиваемого на ведомую муфту, шариков 5, опирающихся через лочки б на свои пружины 7, упорног шипника 8, упорного кольца 9, в которо рается ведущий вал, и стопора 10 с и ной 11, служащих для фиксирования п ния кожуха при навинчивании его на муфту....

Номер патента: 159079

Опубликовано: 01.01.1963

МПК: F16C 3/02, F16D 1/08

Метки: 159079

...кулачков.На чертеке изображены поперечные сечения вала описываемого бесшпоночного сос динения.Контур некруглого профиля выполнен в ви де многократных синусоидальных кулачков - двукратного 1, трехкратного 2 и четырехкратного 3, Такие контуры получают при обраоогке деталей соединения ца шлифовальных и токарных станках слагодаря знакоперсмецному перемещению режуще 1 о цнструмс:и а относительно вращающейся заготовки. Та как закон движения инструмента оудет сцнусопдальным, то это обеспечит безударную подачу инструмента и, как следствие, умсц:- шцт трудоемкость цх изготовления (в связ 11 с тем, что требуемые чистоту ц макрогеомег рию получают за меньшее число проходов). Надежное же соединение вала и отверстия будет обеспечено прц...

Номер патента: 159080

Опубликовано: 01.01.1963

МПК: F16D 31/04

Метки: 159080

...обгона.В описываемой муфте обгона клапаны выполнены поворотными в перемычке, что обеспечивает ее работу в различных режимах.Н а чертеже схематически изобр а хнеа оп- сываемая муфта обгона, разрез.Описываемая гидравлическая муфта обго. на представляет собой сдвоенный шестсре- чатый насос, состоящий из ведущей шестерни 1, соединенной с ведущим валом, двух ведомых шестерен 2, вращающихся вокруг осей д, установленых в корпусе 4. Последнии разделен перемычкой 6 на две рабочие полости 6 и 7 и связан с ведомым валом. В перемычке 5 выполнены поворотные клапаны В.По каналу 9 в корпусе 4 муфта заполняется маслом, ПО этОму же каналу подпитывают муфту маслом для компенсации утечки через неплотности. Шестерни 1 и 2 работают как шестеренчатый...

Номер патента: 159359

Опубликовано: 01.01.1963

МПК: E02F 3/12, F16D 25/04

Метки: 159359

...ну, наприме съема и с Предм тен доль оси вращени уфты в старо ки, г. 1 из люча- невмомуфта; на фиг браже шкив меру отличающаяся беспечения свободночто, с ем ом.фрикцион 1, упоры окамеру 4 оступ ель ия о внутреннимструкции, он ленньщ к б можностью ям му ты упрощ ивом лебе 2, фрикционступицу 5, пружины 7, ные колода выполнена со ш арабану, наприме его съема и сме прикреп ки, с воз вдоль ос возвратные ки 8, нажи обода 11. С 12, Для за ния раб ки 9,о уста но на лебед щени уфты в сторон упица ободаены или передлагаемое изобретени бодныи доступ к упрощает ее ко ем, что муфтакрепленным к ба С ВОЗМожнОСтьЮ На фи о то же, со снятым Пнев мака мерная включает в себя шки ные колодки 3, пнев ниппель б, листовые фрикционные наклад бод 10, упоры алена...

Номер патента: 159360

Опубликовано: 01.01.1963

МПК: B60K 11/00, F16D 27/08

Метки: 159360

...крепление ведомого диска к ступице вентилятора осуществлено через установленное между ними эластичное, например, резиновое кольцо, а на наружной части индукционных катушек закреплена фрикционная прокладка. Л ЕКТРОМАГН ИТНАЯ МУФТА АВТОМОБИЛЪНОИзвестны электромагнитные фрикционные муфты привода вентиляторов автомобильных двигателей, состоящие из электромагнитного ведущего диска с вмонтированными по его окружности индукционными катушками и укрепленного на ступице вентилятора ведомого диска. Однако в таких муфтах при частых включениях и изменениях скоростей рабочие поверхности быстро изнашиваются.В описываемой муфте для уменьшения износа сопрягаемых поверхностей и повышения долговечности работы муфты крепление ведомого диска к ступице...

Номер патента: 159700

Опубликовано: 01.01.1964

МПК: B07B 11/06, F16D 3/16

Метки: 159700

...с целью быстрого перевода шнековых питателей в транспортное положение и лучшего копирования микрорельефа тока, шарнирное соединение выполнено разъемным и снабжено шаровой головкой с двумя поводками и трубкой с проушинами.На чертеже схематически изображено шарнирное соединение с разрезами по А-А и Б-Б.Шарнирное соединение легко разъемное, причем ведущее звено представляет собой шаровую головку 1 с двумя поводками, а ведомая часть выполнена в виде трубки 2 с проушинами, Трубка надевается на шаровую головку, причем поводки шаровой головки входят в проушины трубки. Такое сочленение позволяет осц 3 связанных деталей располагаться под некоторым углом друг относительно друга и передавать крутящий момент в таком положении. Предлагаемое...

Номер патента: 159959

Опубликовано: 01.01.1964

МПК: B66D 1/54, B66D 1/80, F16D 11/04 ...

Метки: 159959

...один к другому, и на обоих торцах гайки 4 установлены фрикционные диски 5. Пружинный тормоз б, усилие торможения которого регулируется, не позволяет гайке 4 вращаться совместно с валом до зацепления с одним из барабанов. При вращении вала в какую-либо сторону гайка 4, притормаживаемая тормозом б, бу вигаться до зацепления с барабаном, посего начнет вращаться совместно с валом ащать барабан.и увеличении крутящего момента фрикные диски 5 будут, сильнее прижиматься к другу, обеспечивая надежное зацеплеТакое зацепление может быть рассчитаа определенньш крутящий момент, при ышеции которого фрикционные диски 5 т проскальзывать друг по другу. дет д ле ч цяр ццон друг ние. но н прев буду Предмет изобретения1. Сцепная реверсивная...

Номер патента: 160059

Опубликовано: 01.01.1964

МПК: F16D 11/12, F16D 43/02, F16H 27/10 ...

Метки: 160059

...при этом водило удерживает ролик так, что он может свободно вращаться и перемещаться в радиальном направлении в зазоре между диском и буртом шестерни.На чертеже изображена описываемая обгонная муфта.Шестерня 1 жестко насажена на ведущем валу 2, связывающим муфту с приводом, Ведомый вал 3 от ведущего отъединяется при помо 1 ци водила 4, подвижно установленного на валу 2 и удерживаемого пружиной б и упором б,Диск 7, закрепленный на валу 3, имеет тупоугольную впадину, в которой размещен ролик о. Водило 4 удерживает ролик 8 так, что оп может свободно вращаться ц помещаться в радиальном направлении в зазоре между диском 7 и буртом шестерни 1.Прп вращении вала 2 водило 4 увлекает за собой ролик В и соединяет валы 2 ц 3. Как только водило...
