F16D — Невыключаемые муфты для передачи вращательного движения
Колодочный тормоз
Номер патента: 348790
Опубликовано: 01.01.1972
МПК: F16D 49/16
Метки: колодочный, тормоз
...материала, заполненный жидкостью, а на тормозных балках выполнены упоры для передачи тормозного усилия. 20На фиг. 1 изображен описываемый тормоз;на фиг. 2 - сечение по А - А на фиг. 1,Колодочный тормоз состоит из тормозныхколодок 1, на которых при помощи планок 2 ивинтов 3 закреплены фрикционные накладки 4,и тормозных балок 5, шарнирно закрепленныхв подшипниках б. На тормозных балках 5 установлены подшипники 7 рычажной системы, состоящей из тяги 8, углового рычага 9 иосей 10 - 12, Между колодкой 1 и балкой 5 раз- ЗС 2мещается баллон 18 из эластичногозаполненный жидкостью, а в боковколодки 1 выполнены отверстия, в кходятся эластичная втулка 14 и бо.дящий в специальные отверстиябалки 5,Сила трения от фрикционньпередается через...
Муфта-тормоз
Номер патента: 348791
Опубликовано: 01.01.1972
Авторы: Иванов, Калениченко, Кожевников, Козарезов, Мещер
МПК: F16D 67/04
Метки: муфта-тормоз
...на маховике 1 винтами 6 с регулировочнымп шайбами 7; ведомый диск 8 с элементами 9 трения муфты и фрикционными элементами 1 О тормоза установлен через шлицевое соединение на промежуточной ступице 11, которая также через шлнцевое соединение сопряжена с валом машины.В пневмоцилпнлре 12 с кольцевой канавкой 25 на внутренней поверхности, образованном неподвижным корпусом тормоза, установленным внутри маховика и закрепленным неподвижно гайкой 13 на неподвижной ступице 2, размещен поршень 14 с устройством, предупреждающим З 0 повторный ход (сдваивание ходов) при вклю348791 О Составитель В Редактор В. Дибобес Тс Корректор Т.асаф геред Л. Богданоитаева Заказ 4074 Тираж 406 ЦНИИПИ Комите ний и открь Мин., д. 4/5 та по делатий при С истров ССС...
Дисковый тормоз
Номер патента: 349195
Опубликовано: 01.01.1972
Авторы: Иностранец, Иностранна, Соединенные
МПК: F16D 55/10
...концы которых взаимодействуют свтулками 10. Пружина 19 изогнута так, чтонагружает контактирующую с ней втулку усилием в плоскости, в которой лежат геометрические оси втулок, а пружина 18 нагружаетконтактирующую с ней втулку усилием, действующим,перпендикулярно указанной плоскости.Поскольку радиусы опорных поверхностейб, 7 должны быть несколько больше радиусавтулок (из соображений сборки узла и обеспечения возможности перемещения втулок относительно кронштейна), скоба под действиемпружин 18, 19 устанавливается так, что образуются радиальный в и боковой г зазоры между поверхностью б и контактирующей с нейвтулкой. Свободный конец пружины 18 выполнен вильчатым и охватывает край кронштейна.В скобе смонтирован приводной...
Многодисковый торл03
Номер патента: 349196
Опубликовано: 01.01.1972
Авторы: Альфред, Вернер, Карл, Херманн
МПК: F16D 55/24
Метки: многодисковый, торл03
...отношению к колесу поверхностям 13 спицевык элементов, причеы элемент 7 соединен с промежуточным элементом 9 за пределами этихповерхностей. При полых опицевых элементах коиический элехгент 7 не пересекает их,а лишь соединяет о)бращенные одна к другойповерхности образуя хвегжду нивгви перемьпчки. Централыная часть ступицы, спицевыеэлементы, конический 7 и гпромежуточный 9элементы вместе с частью 10 корпуса выполнены в одной отливке н образуют однаоцелое. Часть 10 корпуса служит одновременно фрикционной,рабочей повермностью ифланцем для крепления основной части 14корпуса.Тормоз имеет также опорный щит 15 иприводной механизм гкакого-либо известноготигга, например содорнащгтй разийзгй 1 ойвал 1 б с шестерней 17 которые прижилаютфрикционные...
Дисковый тормоз
Номер патента: 349197
Опубликовано: 01.01.1972
Авторы: Иностранец, Франци
МПК: F16D 65/06
...закрепленной на нем радиалыно подпружиненной скобой 3, установленной,поговижно относителыно диска и вьсполненной в виде двух П-образных деталей 4, противолежащие плечи 5 которых соединены перемычкой 6. На двух других противол жащнх плечах 7 П-образных деталей вьсполнены прямолинейсьые направляющие 8, обеопечивающие закрепление в горизонтальной плоскости силового цилиндра 9, на наружной поверхности которого для этой цели предусмотрены прямоугольные выступы 10. В вертикальной плоскости силовой цилиндр 9 удерживае пся с помощью подпружиненного цнлиндрического стуленчатого штифта 11, установлеяного в глухом отверстии 12 в теле силового цили 1 ндра 9 г взаимодействующето с поверхностью, ограяичивающей отвер. стие 13, выполненное в плече 7...

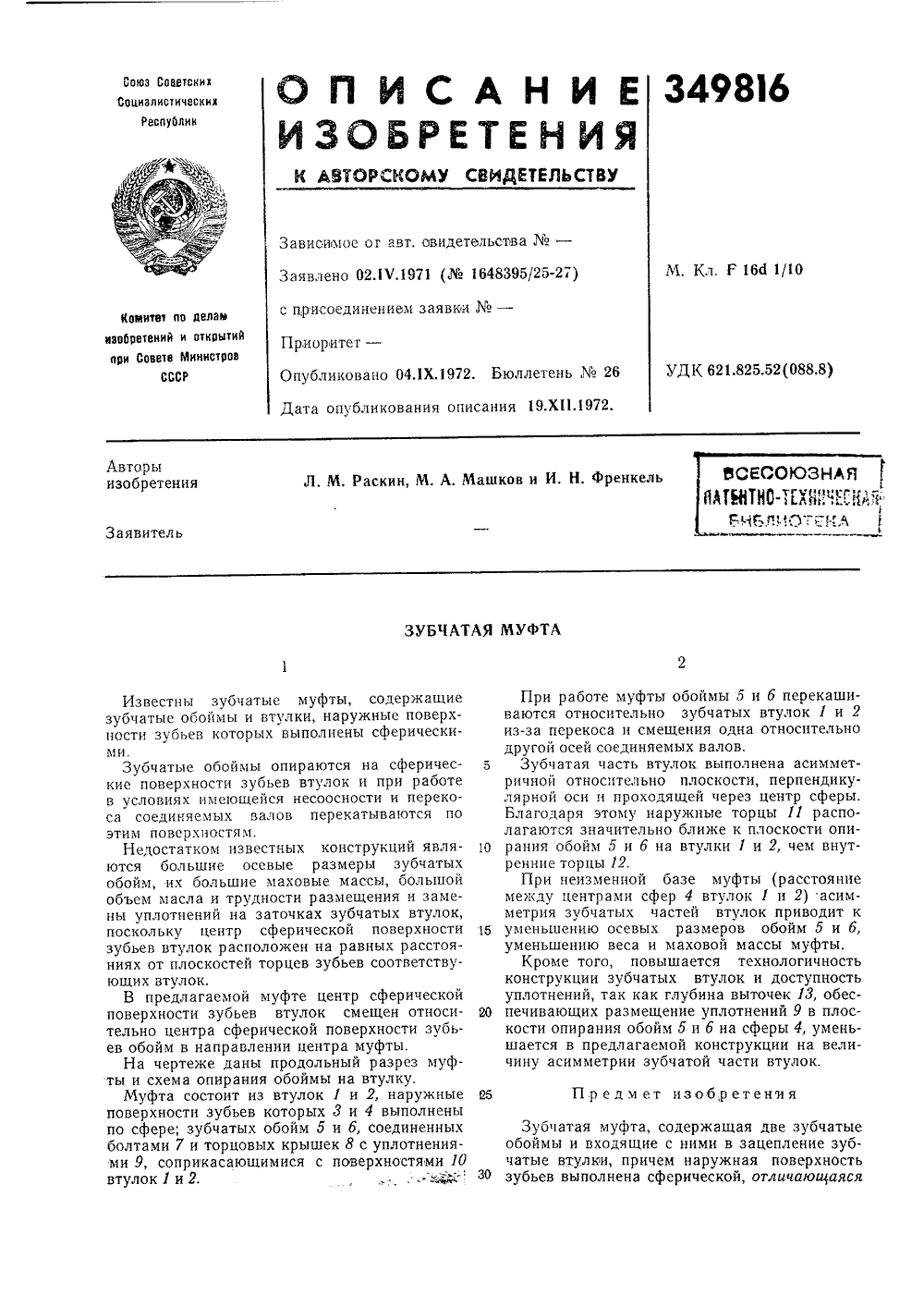

Всесоюзная flatnltho-texbliheckaji; гнвлиотекд
Номер патента: 349816
Опубликовано: 01.01.1972
Авторы: Машков, Раскин, Френкель
МПК: F16D 3/18
Метки: flatnltho-texbliheckaji, всесоюзная, гнвлиотекд
...расстояниях от плоскостей торцев зубьев соответствующих втулок.В предлагаемой муфте центр сферической поверхности зубьев втулок смещен относительно центра сферической поверхности зубьев обойм в направлении центра муфты.На чертеже даны продольный разрез муфты и схема опирания обоймы на втулку,Муфта состоит из втулок 1 и 2, наружные поверхности зубьев которых 8 и 4 выполнены по сфере; зубчатых обойм 5 и б, соединенных болтами 7 и торцовых крышек 8 с уплотнениями 9, соприкасающимися с поверхностями 10 втулок 1 и 2. Щгт При работе муфты обоймы 5 и 6 перекашиваются относительно зубчатых втулок 1 и 2 из-за перекоса и смещения одна относительно другой осей соединяемых валов.5 Зубчатая часть втулок выполнена асимметричной относительно плоскости,...
Зубчатая муфта
Номер патента: 349817
Опубликовано: 01.01.1972
...является то, что устройство для выборки и регулировки бокового зазора в зубьяхвыполнено в виде смонтированной на внешнейполумуфте обоймы и установленной внутри нееконусной втулки, которая имеет возмокностьосевого перемещения и взаимодействует приэтом с венцом внешней полумуфты, в которомпредусмотрены прорези, образующие упругодеформирующиеся лепестки. Такое выполнение устраняет недостатки известной конструкции,На чертеже показана предлагаемая муфта.Муфта содержит внешнюю полумуфту 1,внутреннюю полумуфту 2, центрирующуюшейку 3 с шаровым подшипником, обойму 4,коническую втулку 5 и соединяемые валы б. Венец полумуфты 1 прорезями рлепестки.При перемещении в4, последняя своей вн5 верхностью нажимает1 и сжимает их в равыбирая, таким...
Ека j”
Номер патента: 349818
Опубликовано: 01.01.1972
Авторы: Крючков, Левин, Рублев, Солошенко
МПК: F16D 3/70
Метки: ека
...расположенный 25 с зазором между заглушкой и торцем ступицы ведущей полумуфты.На чертеже изображено соединение двигателя и генератора с помощью муфты и кардан- ного вала. 30 Полумуфта 1, жестко связанная с валом 2 двигателя, имеет удлиненную ступицу с цилиндрической шейкой, на которую установлена полумуфта 3, снабженная внутренним кольцевым выступом, с помощью которого ее осевое перемещение с одной стороны ограничено заглушкой 4 с двухступенчатым кольцевым буртом, прикрепленной к торцу вала и соединяющей с последним обе полумуфты, а с другой стороны - торцем ступицы полу муфты 1. Крутящий момент передается через польцы 5 с упругими элементами 6, жестко закрепленными на полумуфте 1 и входящими в отверстия полумуфты 3. Полумуфта 3 также...
Предохранительная муфта
Номер патента: 349820
Опубликовано: 01.01.1972
Автор: Анипенко
МПК: F16D 7/02
Метки: муфта, предохранительная
...сжатия цецтральноц пружины.Для включения муфты после устранения в10 устройстве причины перегрузки служит перемещающаяся вдоль вала 8 фланцевая втулка9, фланец которой выводит кулачки из фиксированного положения и устанавливает их в рабочее положение. Стопоры вновь входят в15 клиновидные пазы наружной полумуфты, после чего фланцевая втулка под действием пружины 10 возвращается в исходное положение.Пружина 11 удерживает стопоры в отведенном положении.20 При работе муфты, когда крутящий момецг,передаваемый ею, це превышает расчетной величины, вращение, например от цепной передачи, передается на полумуфту 1 и далее через клиновидные пазы и входящие в них сто 25 поры 3 - на полумуфту 2 и жестко связанныйс ней вал 8, соединенный с рабочим...
Предохранительная муфта
Номер патента: 349821
Опубликовано: 01.01.1972
Авторы: Житенев, Мельников, Сандлер
МПК: F16D 7/08
Метки: муфта, предохранительная
...изобретенн Предохр207594 вышення муфты и вания ша лнндричес рическим жением,ными на пояска и авт. св. целью поыключения я выкатыабжен цим со фе го продол- выполненгнезда иана. 1По основному авт. св,207594 известна предохранительная муфта, в которой установлен стакан, имеющий сферическое гнездо на торце для размещения в нем шарика.Для обеспечения стабильности момента включения муфты и надежного предотвращения выкатывания шарика из гнезда стакан стабжен цилиндрическим пояском, сопряженным со сферическим гнездом и являющимся его продолжением, и смазочными канавками, выполненными на поверхности сферического гнезда и пояска и выходящими на торец стакана.На чертеже показан продольный разрез муфты по стакану; стакан в разрезе отдельно и вид...
Сцепная компенсирующая муфта
Номер патента: 349822
Опубликовано: 01.01.1972
МПК: F16D 11/04
Метки: компенсирующая, муфта, сцепная
...подвижной втулки 7 с торцовыми кулачками и кольцевым пазом для кольца отводки.Промежуточная втулка 4 и ведомый вал мо гут выполняться и заодно.Подвижная втулка 7 располагается на промежуточной втулке 4 на шпоцке 8 (одной или нескольких), условно вынесенной в плоскость разреза основной проекции чертежа, 30 Ведомая зубчатая Втчлка 9 имеет, кроме зубьев, торцовые кулачки и сидит на подшипниках 10 ца промежуточной втулке 4.Зубчатые обоймы 11 и 12, скрепленные болтамп 13, соединяют ведущую и ведомую зубчатые втулки 1 и 9. Уплотнения 14 - 16 защищают внутреннюю полость муфты от вытекация масла.Пружинное кольцо 17 удерживает Вт)лку 9 От осевого смещения по подшипникам.Торцовая шайба 18 ц гайка 19 закрепляют ня ведомом Вял црОмежуточную Втулку 4...
Шинопневматическая муфта
Номер патента: 349823
Опубликовано: 01.01.1972
МПК: F16D 25/04
Метки: муфта, шинопневматическая
...со шпилька ми крепления Изооретение относится к области машиностроения.Известны шинопневматические муфты, содержащие резиновый баллон со шпильками крепления для фрикционных прижимных элементов, например, колодок с накладками.К недостаткам известной муфты следует отнести трудоемкость изготовления колодок, их большой вес, способствующий развитию центробежных сил, а также вероятность прогорания оаллона В п 13 оме)кутке между колодками.В предлагемом устройстве эти недостатки устраняются, так как прижимной элемент выполнен в виде фрикционной ленты со встро. енными в нее подвесками, например, проволочными, свободно выступающие концы которых загнуты и надеты на стержни, предусмотренные между концами каждой пары шпилек, на которых они...
Центробежная фрикционная муфта
Номер патента: 349824
Опубликовано: 01.01.1972
Авторы: Балакирский, Галонский, Долинин, Путилов
МПК: F16D 37/00
Метки: муфта, фрикционная, центробежная
...валу 4, заряда дроби 5 и фрикционного элемента б, установленного на внутреннем торце корпуса 2.Для увеличения осевой составляющей центробежной силы, а следовательно и момента 5 трения между ведомой полумуфтой и ведущей,торцовая поверхность ведомой полумуфты 3 со стороны заряда дроби 5 выполнена вогнутой в виде внутреннего конуса, Аналогично выполнена торцовая поверхность корпуса ве дущей полумуфты со стороны заряда дроби.Цснтробежная сила, действующая на заряддроби 5 при вращении корпуса 2, прижимает шарики дроби к периферии полости муфты, При этом возникают осевая сила, величина ко торой зависит от угла сс, под воздеиствием которой ведомая полумуфта 3 поднимается до соприкосновения с фрикционным элементом б, и сила трения между...
Магнитное порошковое устройство для соединения вращающихся деталей
Номер патента: 349825
Опубликовано: 01.01.1972
МПК: F16D 37/02
Метки: вращающихся, магнитное, порошковое, соединения
...2 - схема варианта тормоза с двумя магнитами, Стрелками по казано прохождение магнитного потока прц5 10 15 20 25 30 35 40 включении и выключении; на фиг. 8 - схема в положении выключео,Тормоз, который может быть также использован в качестве муфты, состоит из стального корпуса 1, имеющего форму цилиндра. К торцам корпуса 1 прикреплены крышки 2. В крышках 2 размещены подшигшики, в которых вращается вал ротора 3, имеющий форму шкива. В корпус 1 запрессованы втулки 4, изготовленные из мягкой стали и состоящие из двух частей, разделенных немагшггпой вставкой б. Во втулках размещены оксидно-бариевые в 1 агниты 6, к полюсам которых прилегают стальные магпитопроводы 7 и 8, имеющие форму дисков.Магниты могут поступательно перемещаться во втулках...
Еиблиотенд
Номер патента: 349826
Опубликовано: 01.01.1972
МПК: F16D 43/02
Метки: еиблиотенд
...12 ца свободных концах, Пальцы 10 ц 11 закреплены ца траверсе 13, подпружиненной к корпусу 1 пружинами 14. Центральный палец 10 закреплен на траверсе посредством оси 15, на которую надет конец рычага 1 б, закрепленного другим концом 17 ца корпусе 1. 1-1 а конец рычага с осью 15 воздействует стержень 18, подпружиненный пружиной 19,3Стержень 18 имеет скошенный наконечник 20.Ведомая втулка 4 ограничена от осевого перемещения сегментами 21. Снаружи корпус закрыт крышкой 22.При нормальной работе генератора напряжение на катушке возбуждения электромагнита отсутствует, и муфта не срабатывает.При разрушении хотя бы одного подшипника генератора включается специальный сигнализатор, вследствие чего на катушку электромагнита б подается...
Библиотек. аа. д. власов
Номер патента: 349827
Опубликовано: 01.01.1972
Автор: Яать
МПК: F16D 43/20
...ведомой полумуфты. В обойму б свободцо вставлена ведущая полу- муфта, которая может проворачиваться во втулках 7 в то время, когда ведущая ц ведомая полумуфты разъединены.К обойме б неподвижно крекардаццой передачи.Выключающее устройство выполнено в виде поворотных шпонок 9. Они установлены введущей полумуфте и имеют рычаги 10, взаимодействующие со стаканом 11, причем стакан 11 неподвижно закреплен на кожухе 4торсионного стержня 3.Шпанки 9 свободно вставлены в отверстиявтулки 1 и детали 2 и на одном конце имеютнеподвижно закрепленные или выполненныекак одно целое рычаги 10, При этом однашпанка предназначена для передачи крутящего момента при левом вращении силового привода, другая - при правом.В средней части шпонок 9 имеются лыскис...
Сцепная зубчатая муфта
Номер патента: 350288
Опубликовано: 01.01.1972
Авторы: Германска, Иностранец, Иностранное
МПК: F16D 3/18
Метки: зубчатая, муфта, сцепная
...муфта снабжена центрирующим кольцом с наружной конусной поверхностью, выполненным из материала с малым коэффициентом трения и установленным на одной из полумуфт.Кроме того, кольцо установлено с натягом или закреплено другим известным способом.На чертеже показана муфта в разрезе и в состоянии сцепления.Обойма 1 снабжена внутренним зубчатым венцом, входящим в зацепление с полумуфтами 2 и 3. Полумуфта 2 снабжена центрируюпояском 4. Когда обойма 1 передвигаето направлению полумуфты 3, то опора ее на зубчатый венец полумуфты 2 и поясок 4 сохраняется до тех пор, пока головка зуба обоймы не выйдет за пределы пояска 4.На полумуфте 3 закреплено центрирующее кольцо 5 с наружной конусной поверхностью, изготовленное из материала с малым...
Внутренний колодочный тормоз
Номер патента: 350289
Опубликовано: 01.01.1972
Авторы: Гордон, Иностранна, Иностранцы
МПК: F16D 65/22
Метки: внутренний, колодочный, тормоз
...для установки троса.Недостатком известного тормоза является трудность и неудобство при установке троса в окне рычага.Для облегчения введения троса в окно рычага последнее выполнено в виде специальнойпрорези.На фиг. 1 изображен общий вид колодочцого тормоза с механическим приводом; на фиг, 2 - разрез по А - А; ца фиг. 3 и 4 - рычаг в двух проекциях; на фиг. 5 и 6 - две проекции рычага с другим вариантом прорези; ца фиг. 7 и 8 - то жс, третий вариант прорези; ца фцг. 9 ц 10 - варианты рычага в сборе с тросом.Тормоз состоит цз колодок 1 ц 2, взаимодействующих с барабаном (ца чертеже не пока зац). Колодки шарццрцо закреплены ца неподвижной опоре 8, а свободные их концы разделешл гидравлическим приводом 4. Для экстренного и независимого...
Муфта сцепления
Номер патента: 350428
Опубликовано: 01.01.1972
Авторы: Братанов, Вольченко, Машанов
МПК: A01D 69/08, F16D 25/04
...жатки или иной необходимости остановки муфты при работающей молотилке комбайнер до отказа выжимает педаль, которая воздействует на кран гидросистемы. Изобретение относится к привройствам, например к жатвеннойбайнов.Известны муфты сцепления сведомой полумуфтами, элементаминажимными пружинами и кольцевменной пневматической камерой.движения комбайна по полю муфттической диафрагменной камеройством для снабжения ее воздухомв эксплуатации. одным устчасти комведущеи и сцепления, 5 ой диафраг- В условиях а с пневмаи устрой- не н адежн а 10 повышения эксплуатационной надеждиафрагменная камера предложенной выполнена гофрированной и соединена 15 ником подачи жидкости под давлебражена муфта, е,.вид сбоку, на ра, вид сбоку. 20 полумуфты,...
350962
Номер патента: 350962
Опубликовано: 01.01.1972
Авторы: Кучкин, Шестаков, Яковлев
МПК: E21C 41/22, F16D 57/02
Метки: 350962
...основного запаса руды в блоке разрушают, после чего осуществляют полный выпуск руды из мата. Это позволяет снизить потери и разубоживание добываевтой руды.На чертеже представлен пример осуществления способа разработки.Проходятся выработки скреперования 1 и выпуска 2, при необходимости возводится перекрытие по висячему боку 3 и горизонтальное перекрытие 4. Между перекрытием и массивом блока по почве монтажного слоя оставляется предохранительный слой отбитой замагазинированной руды 5 толщиной 0,8 - 1,0 л. Одновременно ведется монтаж второго горизонтального перекрытия 6, на которое обрушается рудный массив между перекрытиями 7. Для выемки оставшегося рудного массива проходится буровой штрек 8, из которого 5 бурятся скважины 9. Отбитая руда...
Соединительная муфта
Номер патента: 350998
Опубликовано: 01.01.1972
Автор: Чуватин
МПК: F16D 1/108
Метки: муфта, соединительная
...муфта отличается тем, чтополумуфты сочленены между собой посредством предусмотренных на них соответственно выступов и пазов, имеющих форму уголка и образующих совместно замок типа 20байонетного, а зубья вилки расположены впродольных участках пазов.На фиг. 1 - показана предлагаемая муфта, общий вид в разрезе; на фиг, 2 - видпо стрелке А на фиг. 1; на фиг. 3 - вид вилки в аксонометрии.Соединительная муфта состоит из внутренней полумуфты 1 с тремя выступами 2, соединенной с валом 3 при помощи штифта 4,и наружной полумуфты 5 с пазами б, имеющими форму уголка, установленной на валу 7 и зафиксированной штифтом 8, который предохранен от выпадания кольцом 9, застопоренным пружинным кольцом 10. От углового смещения отнссительно друг друга...
Сдвоенная многодисковая фрикционнаямуфта
Номер патента: 351000
Опубликовано: 01.01.1972
Автор: Титов
МПК: F16D 43/08
Метки: многодисковая, сдвоенная, фрикционнаямуфта
...диска 18, имеющего регулировочцую 25 гайку 19 и фиксирующее кольцо 20 с шайбойограццчцтслсм 21, винтом 22 и тремя равнорасположеццымц по окружности ц подпружццеццымц пружинами 23 дсмпфирующими штоками 24. На протцвоположцом от управ- ЗО ляющей кулачковой втулки 2 конце вала 1351000 Тирак 406 Подписное ЦНИИПИ Заказ 3014/15 Изд.1260 Типография, пр. Сапунова, 2 располагается правая неподвижная полумуфта, состоящая из ведомой втулки 25, жестко закрепленной на валу 1 и имеющей шлицевые пазы для ведомых фрикционцых дисков, и ведущей втулки 26, 11 меющей шлицсвые пазы для ведущих фрикционцых дисков и закрепленной жестко на наружном кольце подшипника 27 с помощью кольца 28 и шкива 29. Левая неподвижная полумуфта состоит из ведомой втулки...
351001
Номер патента: 351001
Опубликовано: 01.01.1972
МПК: F16D 57/02, G01M 9/00
Метки: 351001
...поверхностями дрос 20 селя 4 ц вцутренней расточкой ротора 2. Этоположение дросселя соответствует максимальному коэффициенту демпфирования. Приполностью открытом дросселе (на фиг, 1крайнее правое положение, показанное,пунк 25 тиром) рабочая жидкость при повороте ротора свободно проходит через отверстия в ирасточку ротора 2, Коэффициент демпфирования при этом минимальный. Перетеканиежидкости по периметру лопаток 3 на порядок30 меньше, чем перетекание через отверстия в., д. 4/5 Заказ 301416 Изд. Х. ЦНИИПИ Комитета по тий при Совет Москва, Ж.35, 260 Тираж делам изобр Министров аушскаи на иг,З Сапунов ипографи и кольцевую щель г. Таким образом, исключается влияние этих перетечек на коэффициент демпфирования.Зарядно-компенсационное...
Муфта-тормоз
Номер патента: 351002
Опубликовано: 01.01.1972
Автор: Бакаев
МПК: F16D 67/04
Метки: муфта-тормоз
...26, посаженные на,пальцах 27.Сателлиты 26 взаимодействуют с солнечной шестерней 28 ведомого диска 7 и с зубчатым венцом 29 маховика 1, через который пропущены плавающие мерные штыри 30, взаимодействующие с поршнем 12 и с помощью диска 31 с поршнем 13. Фрикционные элементы 10 муфты расположены между дисками 31 и 32, взаимодействующими с зубчатым зацеплением крышки 33 маховика.Муфта-тормоз работает следующим образом,351002 Л 25 ГФ 27 миронова лрст Л Кука а ктор Т, Бара ррект М 12 б 0 Тирак 40 б Подписно з 3014/17 ипотрафия, пр. Сапунова, 2 3В цилиндре А и Б и воздухсподводяп 1 ей системе 14, 15, 16, 17, давлене отсутствует, пружины 9, упираясь в еодвжьдиск 8 и обойму 19, отжимают ее, подш 111 с 18, поршень 12, штыри 20 нажмной д,сс 5 в...
Карданный шарнир
Номер патента: 352043
Опубликовано: 01.01.1972
Автор: Макаров
МПК: F16D 3/26
...карданном шарнире резьбовые падьцы снабжены сферическими торцевыми элементамивзаимодействующими с поверхностями сферических углублений промежуточного сухаря через установленные между ними антифрикционные прокладки,На фиг. 1 изображен карданный шарнир, продольный разрез; на фиг, 2 - то же, разрез по А - А на фиг. 1,Между вилками 1 и 2 шаряира размещен промежуточный сухарь 3 в виде прямоугольной призмы с фасками на углах. Передача крутящего момента между вилками осуществляется через резьбовые пальцы 4, ввернутые в плечи вилок и взаимодействующиеовоимп сферическими торцевыми элемента 5 ми 5 с соответствующими поверхностямисферических углублений промежуточного сухаря. С целью уменьшения износа, междусферическими торцевыми...
Эластичная муфтар.; fi •-. i: it hi •,
Номер патента: 352044
Опубликовано: 01.01.1972
Авторы: Блюменштраух, Модин, Цоглин
МПК: F16D 3/74
Метки: муфтар, эластичная
...реза. Эластичная муфта отличающаяся тем, чт монтажа и дальнейше зочной способности, н диске предусмотрень один другому боковых Изобретение относится к области машиностроеогия и предназначено для соединения приводных валов машин различных типов,например,конвейеров.Известна эластичная муфта по авт. св,228415 с торообразной эластичной неразрезной оболочкой и с неразрезными прнжимными дисками, Однако монтаж этой муфты затруднен, а ее нагрузочная способность ограничивается допустииой по условиям моптажа разбтостью наружного диаметра диска и диаметра отверстия оболочки.В предлагаемой эластичной муфте в отличие от известной для упрощения,монтажа и дальнейшего повышения натрузочной способности на каждом прижимном диске предуомотреньг два...
352045
Номер патента: 352045
Опубликовано: 01.01.1972
Авторы: Верховых, Климов, Орлов
МПК: F16D 3/80
Метки: 352045
...того, она снабжена зубчатой втулкой, установленной на ведомом валу, входящей в зацепление с зубчатой обоймой, жестко закрепленной на опорной втулке. На фиг. 1 изображена описываемая а та, продольный разрез; на фиг. 2 - ра по А - А на фиг. 1.Полость, в которой находится гайка 1, загерметизирована и заполнена вязкой жидкостью. В гайке выполнены отверстия 2, через которые во время работы продавливается вязкая жидкость из одной части полости в другую.К опорной втулке 3 жестко крма 4 с внутренним зубчатым вещим в зацепление с зубчатойустановленной на ведомом валу б.В опорную втулку установлен сдвоенный радиально-упорный подшипник 7.В полость П заливают смазку большей вязкости.Для уменьшения износа трущихся поверхностей необходимо...
Гидродинамическая однополостная проточная пуско-тормозная муфта
Номер патента: 352046
Опубликовано: 01.01.1972
Автор: Цыбульник
МПК: F16D 33/08
Метки: гидродинамическая, муфта, однополостная, проточная, пуско-тормозная
...уплотнением б, 11 одвод и отвод рабочей жидкости обеспечивается неподвижным коллектором 7, На тыльной 30 сороце цясосцого колеса 1 цд осях 8 устдцов. лены дополнительные поворотные лопатки 9, угол поворота которых а ограшчец упорами 10 и 11.Работа идромуфты осуцествляется следующим образом.Перед пуском муфта заполнена меньше чем ца 50% своего ио.цого объема, При включеиии приводного двигателя цасосцое колесо 1 быстро рдзгоцяется и цаправляет жидкость в камеру К дополцительцых лопаток Под действием цсцтробежцых сил рабочая жидкость в камере К образует жидкостное кольцо, свободная иоверхцость которого вращается с определеццой угловой скоростью, Дополцительцые лопатки 9 отклоняются до упоров 10 и цачицдют создавать противодавлецие,...
Муфта-тормоз
Номер патента: 352047
Опубликовано: 01.01.1972
Авторы: Грачев, Матренинский, Нов, Толстых, Экспериментальный
МПК: F16D 67/04
Метки: муфта-тормоз
...поршня 7, соединенного жестко шпильками 8с диском 9; воздухоподводящей головки 10, соединенной через трубки 11 ц направляющие пальцы 12 с полостью поршня 7; подшипника 13, посаженного ца ступице ведо мого диска муфты ц расположенного междудиском 9 и воздухоподводящей головкой 10; фрикционных накладок 14 и 15.При монтаже на прессе муфта-тормоз надевается шлицами неподвижного диска тор моза и ведомого диска муфты на стакан 16,закрепленный неподвижно на станине пресса (на чертеже станина не показана), и на втулку 17, посаженную на вал ц закрепленную на нем (на чертеже вал не показан), ц 20 затем весь узел муфта-тормоз болтами 18крепится к маховику 19.Работает муфта-тормоз следующим образом, На чертеже муфта-тормоз изображена в...
Жесткое разъемное соединение трубчатой детали с валом
Номер патента: 352475
Опубликовано: 01.01.1972
Авторы: Акциеболагет, Иностранец, Иностранна
МПК: F16D 1/08
Метки: валом, детали, жесткое, разъемное, соединение, трубчатой
...а внутри скошена и образует конусную поверхность б. Со скошенной поверхностью соприкасается разжимное коническое кольцо 4 с треугольным поперечным сечением, одна из поверхностей которого имеет конусность, одинаковую с поверхностью б.Между гайкой и концевой частью а трубчатой детал установлена шайба 5, имеющая точные посадочные внутренние расточки, сопряженные соответственно с валом и с на3ружной поверхностью трубчатой детали. Когда гайка навернута на вал, то она прижимает шайбу к трубчатой детали, причем между разжимным кольцом и поверхностью б трубчатой детали возникает осевое усилие, плотно скрепляющее трубчатую деталь с валом, при этом обеспечивается точное центрирование трубчатой детали относительно вала. Так как цилиндрическая...
