Шатас

Номер патента: 1772479

Опубликовано: 30.10.1992

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: F16H 9/10

Метки: вариатор, плоскоременный

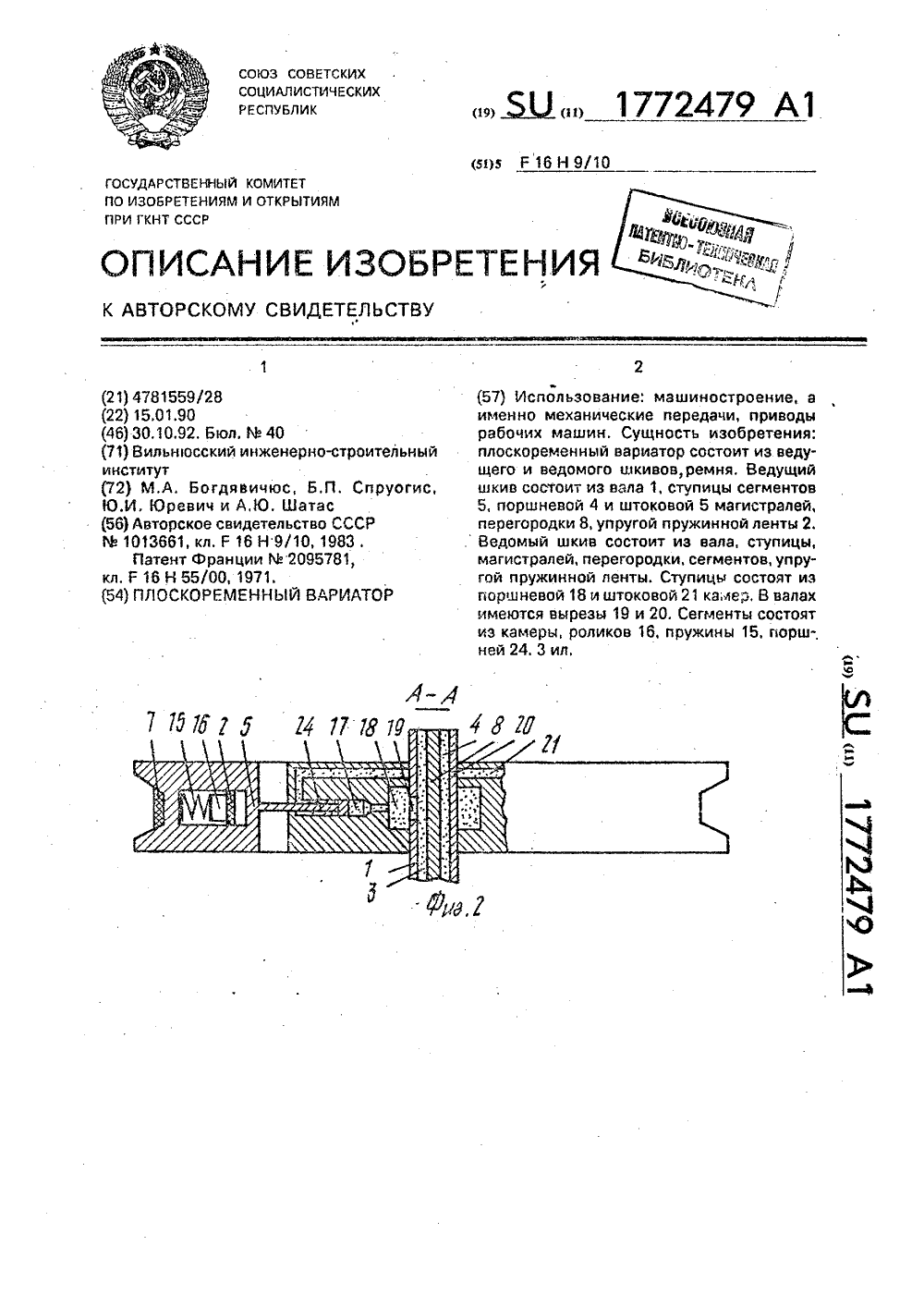

...и 4, сементов 5, установленных на ступице 6, ремня 7, охватывающего ведущий шкив, Перегородка 8 установлена между поршневой и штоковой магистралями 3 и 4 ведущего шкива, Ведомый шкив плоскоременного вариатора состоит иэ поршневой и штоковой магистралей 9, 10, перегородки 13 между ними, упругой пружинной ленты 11, сегментов 12 ступицы 14, пружин 15, роликов 16. Поршневая и штоковая плоскости хвостовиков - направляющих 17 соединены с гидросистемой при помощи вырезов 19 и 20, через которые жидкость подается в поршневые камеры 18 и штоковые камеры 21. В сегментах 5 и 12 выполнены камеры 22, в которые установлены пружинные ленты 2 и 11, Ведомый шкив установлен на валу 23.Плоскоременный вариатор работает следующим образом,При вращении...

Номер патента: 1770133

Опубликовано: 23.10.1992

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: B28C 5/16

Метки: растворосмеситель

...отверстием, приводной вал со ступицей и лопастями. Оно снабжено кольцом, кольцо расположено коаксиально относительно вала и закреплено посредством стержнеобразных элементов из упругого материала, Лопасти закреплены на внутренней поверхности кольца, Стержнеобразные элементы размещены оппозитно друг относительно друга. 2 ил. Растворосмесит работает след щим образом.Крутящий момент от привода передается на ротор 4. Загружают компоненты смеси в корпус 1. В процессе перемешивания на лопасти 8 действует сила сопротивления перемешиваемого материала, которая передается на кольцо 7, которое деформируется, возникает процесс колебания кольца 7 с лопастями 8 в горизонтальной плоскости ча стота которого зависит от упругих...

Номер патента: 1767088

Опубликовано: 07.10.1992

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: E02D 7/10

Метки: гидромолот

...15. При закрытом обратном клапане 13 нижняя рабочая камера 14 через канал 16 и регулируемый дроссель 18 соединен со сливной магистралью. При открытом клапане-пульсаторе 8 полость 10 соединена со сливной магистралью,45 50 Гидромолот работает следующим образом,В исходном положении гидросистема заполнена рабочей жидкостью. На раме 1 установлена ударная часть, которая покоится на наголовнике 4, Рабочая жидкость от насоса по напорной магистрали 11 поступает в полость 10 клапана-пульсатора 8, а затем по каналу 12 в полость рабочего цилиндра 5. Под действием давления жидкости плунжер 6 и соответственно ударная часть 2 и распределитель 7 движутся вверх, Давление в напорной магистрали 12 увеличивается до определенного значения, при котором...

Номер патента: 1729828

Опубликовано: 30.04.1992

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: B44C 7/02

Метки: наклеивания, обоев

...вид; на фиг,2-тоже, вид сбо3 - держатель обоев, разрез,Устройство для наклеивания обоев состоит из рукоятки 1 на которой установлен прижимной валик 2, Держатель 3 рулона обоев выполненный в виде сквозного цилиндра, с. двумя продольными прорезями 1., один конец которого закрыт крышкой 4 с центровочным выступом, а на другом конце установлена подпружиненная перегородка 5 с центробежным выступом, имеющая возможность перемещаться вдоль оси сквозного цилиндра. Держатель 3 рулона обоев свободно подвешен на траверсе 6, которая закреплена на рукоятке 1. Резервуар 7 для клейстера с установленным внутри наносным валиком 8 жестко соединен с держателем 3 обоев, К рукоятке 1 подсоединен удлинитель 9, Рулон 10 обоев установлен в держателе 3...

Номер патента: 1689688

Опубликовано: 07.11.1991

Авторы: Биржишкис, Спруогис, Стасюкинас, Шатас, Шуопис, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...н при наличии нагрузки на ведомой полум 1 фт уг.ругоцентробежная муфта работает следу:сцим образом.крутяций момент через сгупицу 1 ведусцей полумуфты перГдается на хвостовики 2 и От пих па упругие ролики 4. Упругие с- лики 4 контактируют с упругим соединительньм элементом, выполненным в виде резиненной ленты 8. Через леьту 8 крутя ций момент передается на обод 6 ведомой полу- муфты. В момент вклочения ъ,уфты при увеличении крУтящего момента в случае виброударных нагрузок упругий соединительный элемент имеет возможносгь деформировать- :Я, т Е. ВОЗМОЖНО Его ОтЫОСКтЕЛЬНОЕ УДЛИ- ление. Это повышает податливость муфты в пусковой момент и при всевозможных колебаниях крутящего мом;.та. Упругие амар "изирующие опоры 10 предназначены для...

Номер патента: 1677399

Опубликовано: 15.09.1991

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...состоянии, В момент поиложения крутящего момента к ведущей полумуфте и при наличии пускового момента сопротивления на ведомой полумуфте крутящий момент через ступицу 1 передается на хвостовики 2 и через них - на пружинное кольцо 5. Пружинное кольцо 5 начинает деформироваться, угол а уменьшается. Ширина Л прогибов б также уменьшается, причем в одних противоположных четвертях упругого соединительного элемента ширина прогибов Ь уменьшаеся, в других четвертях увеличивается, При продолжении наращивания крутящего момента деформация пружинного кольца 5 увеличивается .угол а уменьшается) и ширина Л прогибов б приближается к нулюЬ =О). В тех четвертях пружинного кольца 5, где ширины Л прогибов б приближаются к нулю, упругие ролики 7...

Номер патента: 1677397

Опубликовано: 15.09.1991

Авторы: Спруогис, Тоторайтис, Фролов, Шатас, Юревич

МПК: F16D 43/14, F16D 7/00

Метки: муфта, предохранительная, упругая

...о муфты 4 с зазором треугольника 7 паралл угольного контура 2, В нии или при вращени 2 ведущей полумуфты угольником 7, размещ обода 5 ведомой пол торцовь,е поверхности Ведомую полумуфту (а рабочий орган, на вал ведомая полумуфта).При приложении ведущей полумуфте 1 коктус 2 незначител увели:ивается площа контура 2 с упруГим тр щнй момент через уп ка, свободно установбода 5 ведомой полу- Л при атом Грани ельны сторонам трестатическом состоя без нагрузки контур1, контактируя с треенкым в прорезях 6 умуфты диствя напрорезей 6, вращаетсовместно с ней и1677397 относительно друг друга. Зазор Л способствует лучшему демпфированию и компенсации несоосностей, а также гарантируетсрабатывание на перегрузку. Составитель В. ЮдаеваТехред М.Моргентал...

Номер патента: 1672020

Опубликовано: 23.08.1991

Авторы: Богдявичус, Спруогис, Шатас, Юревич

МПК: F15B 21/12

Метки: автоколебательный, вибратор, гидравлический

...ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР агистралями 8 и к 6 снабжен реэолотнике 6 выной магистрали й дроссель 12.аспределителем 4, золотника 15.19, 20, 21, канаспределитель 135 соответственния, канала сли- О. Полость 31, чном винте 10, вязана каналомЖидкость через напорную магистраль 8, рабочую полость 20 распределителя 13 поступает в поршневую камеру 2 и действует на поршень 4, В первоначальный момент поршень 4 перекрывает прорезь 7. сделанную в золотнике 6, и поэтому в поршневой камере 2 растет давление, которое действует на поршень 4. Поршень 4 начинает двигаться по золотнику 6 вправо, Жидкость из поршневой камеры 3 перетекает через канал 22, рабочую полость 21 распределителя 13, выходное окно 27, магистраль слива 9 с дросселем...

Номер патента: 1661518

Опубликовано: 07.07.1991

Авторы: Спруогис, Турла, Шатас, Юревич, Юрконис

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...участки пружинных элементов 4 охватывают пальцы 5 на веду. щей полумуфте 1,В муфте могут быть установлены дополнительные пружинные элементы 4, расположенные соосно друг другу, В местах установки пружинных элементов 4 на паль 1661518 4цах б между ними размещены металлические прокладки 6,Муфта работает следующим образом,В статическом состоянии или при работе муфты беэ нагрузки пружинные элементы 54 находятся в недеформированном состоянии, Угол а между ветвями С-образногопружинного элемента 4 остается постоянным,10При приложении крутящего момента кведущей полумуфте 1 и при наличии момента сопротивления на ведомой полумуфте 2крутящий момент от ведущей полумуфты 1через пальцы 5 передается на средние участки пружинных элементов 4, далее...

Номер патента: 1661517

Опубликовано: 07.07.1991

Авторы: Спруогис, Тоторайтис, Фролов, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...7 и грузов 9 упругое звено будет восстанавливаться в прежнее положение, удаляясь от оси 5 (фиг.З), Оси 5 одними концами с втулками 6 шарнирно установлены в хвоставиках 3 и 4 полумуфт, а другими - в кронштейны 8, установленные на хвостовиках. На кольцевых четвертях па центру их симметрии могут быть закреплены центробежные грузы 9, увеличивающие несущую способность муфты, При этом сквозные пазы на взаимсобращенных поверхностях частей (раэрезных) осей 5 выполнены с выпуклым дном,На фиг, 4, 5 и 8 показана расположение диаметрально противоположно расположенных пар кольцевых четвертей звена 1, смещенных в радиальном направлении одна относительно другой на расстояние значительно большее, чем толщина кольцевой четверти фиг.1). В этом случае...

Номер патента: 1661504

Опубликовано: 07.07.1991

Авторы: Биржишкис, Дауйотас, Спруогис, Шатас, Юревич

МПК: F16D 3/52

Метки: демпфирующая, муфта, упругая

...колебаний и динамических нагрузок, 5Цель изобретения - повышение демпфирующих возможностей и гашение крутильных колебаний,На фиг.1 изображена муфта, разрез; наиг.2 - то же, вид с торца. 10Демпфирующая упругая муфта состоитиз ведущей и ведомой полумуфт 1 и 2, соединительного звена, выполненного в видепоследовательно расположенных по осимуфты пружин 3 и 4 кручения, стержня 5, 15расположенного на оси муфты, промежуточного элемента, свободно установленного настержне 5 и выполненного в виде ступицы 6с, маховиком 7. Пружины 3 и 4 крученияодним концом жестко соединены со ступицами полумуфт 1 и 2, а другим концом - соступицей 6 маховика 7, а стержень 5 своимиюнцами установлен в упругие втулки полумуфт 1 и 2.Б статическом положении при...

Номер патента: 1657789

Опубликовано: 23.06.1991

Авторы: Спруогис, Тоторайтис, Фролов, Шатас, Юревич

МПК: F16D 7/00

Метки: муфта, предохранительная, упругая

...обода 4 с выемками 5 для установки пакетов 6 пружин, распределенных равномерно по окружности обода 4. Пакеты 6 пружин выполнены выпуклыми к оси муфты, а многогранник 2 (треугольник) размещен с воэможностью контактирования каждой его гранью с соответствующим пакетом б. В идеальном случае точка контакта совпадает с вершиной выпуклости пакета 6 с угловым смещением от вершины многоугольника, в которой расположен груз 3,При приложении крутящего момента к ведущей полумуфте 1 упругий многогранник 2 незначительно деформируется, увеличивается площадь его контакта с упругими пакетами 6, Крутящий момент через пакет 6 передается на обод 4 ведомой полумуфты. Угол а увеличивается за счет деформации упругого многогранника 2.При установившемся...

Номер патента: 1647174

Опубликовано: 07.05.1991

Авторы: Биржишкис, Бложе, Скярстонас, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...работает следующим образом.В статистическвм положении или привращении без нагрузки Упругий соединительный элемент 6 остается в ненагруженном состоянии и угол а между осью, проходящей через пальцы 3, и плоскостью, накоторой расположен упругий соединительный элемент 6, остается постоянным(фиг.1).При наложении крутящего момента кведущей полумуфте и при наличии сопротивления нэ ведомой полумуфте крутящиймомент через ступицу 1 ведущей полумуфтыпередается на пальцы 3, далее через петли7 на упругий соединительный элемент 6 и бежные силы, действующие на центробежные грузы, способствуют самонастройке муфты, Наличие упругих лепестков 10 и центробежных грузов 11 обеспечивает гашение крутильных колебаний. 2 ил. обод 5 ступицы 4 ведомой...

Номер патента: 1647173

Опубликовано: 07.05.1991

Авторы: Зубавичюс, Спруогис, Турла, Шатас, Шлапялис, Юревич, Юрконис, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...представляет форму эллипса. От выпадения упругое кольцо предохраняют обод 11 ведомой полумуфты и бортики вилок хвостовиков 3 и 4 ведущей полумуфты.Профиль сечения упругого кольца 8 зависит от формы опорных роликов. С целью 10 лучшей компенсации всех видов несоосностей соединяемых валов целесообразно применять ролики вогнутыми (фиг.7) или выпуклыми(фиг.8), Вогнутость ролика радиусом й 1(фиг.7) соответствует сечению составного 20 упругого кольца 8, в котором радиус кривизны наружного и внутреннего колец соответствуют радиусу выпуклости В (Фиг.5). Выпуклости ролика радиусом Й 2 (фиг,8) соответственно соответствует радиус вогнутости упругого кольца 8 В 2 (фиг.6),Компенсирующая способность муфты увеличивается за счет выполнения поверх 25...

Номер патента: 1647172

Опубликовано: 07.05.1991

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...моментот ведущей полумуфты 1 на ведомую полумуфту 3 передаетсячерез три упругих кольца 5 - 7.При установившемся режиме работыили после окончания переходного процесса(фиг.З) угол а начинает увеличиваться засчет упругой деформации упругих колец ицентробежных сил от центробежных грузов10 и распределенных масс сзмих упругихколец 5 - 7, В установившемся режиме кру-,тящий момент передается только через одно упругое кольцо 5,Расположение несущих упор 8 на упругих кольцах 6 и 7 определяется полной коор-динатой у, зависящей от упругой деформэцииР упругих колец при данном моментесопротивления.На Фиг,З показан график переходногопроцесса; где,ы я - рабочий момент сопротивления;,и- переходный момент сопротивления; и - максимальный момент...

Номер патента: 1646958

Опубликовано: 07.05.1991

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: B65G 31/04, F02F 3/24

Метки: разбрасыватель, роторный, сыпучих

...вид; на фиг.2 - то же, вид сбоку; нафиг,З - козырек (без крышки), вид спереди;нафиг;4-тоже, видсверху; нафиг.5-лентас отверстиями; на фиг,б - схема приводаразбрасывателя,Роторный разбрасыватель сыпучих материалов состоит из ротора 1, лопаток 2,кожуха 3, загрузочного окна 4, выбросногоокна с козырьком 5, рабочей камеры 6сжатого воздуха, ленты 7, двух барабанов 8с осями 9, шкивов 10 и 11, ременной передачи 12, входного отверстия 13 рабочей камеры, ролика 14 для поддержания ленты,отверстий 15 в ленте 7, направляющих 16 врабочей камере, двигателя 17, компрессора18, воздушного Фильтра 19, предохранительных клапанов 20 и ресивера 21.Роторный разбрасыватель работаетследующим образом.Двигатель 17 вращает ротор 1, барабан8 через...

Номер патента: 1640475

Опубликовано: 07.04.1991

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упруго-центробежная

...цЕнтра отверстия к периферии.Муфта работает следующим образом.В ненагруженном положенииобщая ось хвостовиков 2 и 3 ведущей полумуфты 1 и общая ось хвостовиков 5 и 6 ведомой полу- муфты 4 перпендикулярны между собой, а упругое кольцо 8 с торца представляет идеальнуюю окружность. Угол между хвостовиками а = 90 О. При вращении без нагрузки .характер положения упругого кольца 8 не меняется При воздействии крутящего момента и наличии приложенной к ведомой полумуфте 4 нагрузки ведущая полумуфта вращается по направлению часовой стрелки(фиг. 2), упругие хвостовики 2 и 3 ведущей полумуфты деформируются. изгибаясь вы 5 10 15 20 25 30 35 40 45 пуклостью вверх. Тем самым они приближают упругое кольцо 8 к центру вращения муфты и сжимают наружные...

Номер патента: 1640474

Опубликовано: 07.04.1991

Авторы: Богдявичюс, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, сцепления

...обеспечения возможности выключения муфты при вращающемся на любой частоте ведущем валу.На фиг. 1 изображена муфта сцепления, общий вид в разрезе; на фиг, 2 - узелна фиг. 1,В неподвижном корпусе, выполненном в виде стакана 1 с отверстием 2, установлены ступицы ведущей 3 и ведомой 4 полу- муфт. Ступица ведущей полумуфты 3 выполнена с фланцем 5 и на ней установлена винтовая крыльчатка 6. Обод 7 выполнен в виде упругого фрикционного элемента и закреплен нэ фланце 5, На фланце 8 ступицы ведомой полумуфты 4 установлена упругая замкнутая тороидальная оболочка 9, полость 10 которой заполнена воздухом. На дне 11 стакана 1 установлен управляемый клапан 12. Обод 7 охватывает упругую оболочку 9.Муфта сцепления работает следующим образом,При...

Номер патента: 1640473

Опубликовано: 07.04.1991

Авторы: Биржишкис, Дауйотас, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, реверсивная, упругоцентробежная

...также шарнирные соединения со ступицами 1 и 4.Шарнирные соединения могут быть выполнены в виде сферических головок 11 на концах хвостовиков 2, 3, 5 и 6 и конических седел 12 в сухарях 8 центробежных грузов.25. перпендикулярными. При вращении цент 30 35 5 10 15 20 40 45 50 55 Муфта работает следующим образом.В ненагруженном положении общая ось хвостовиков 2 и 3 ведущей полумуфты и общая ось хвостовиков 5 и 6 ведомой полумуфты перпендикулярны, а профиль упругого кольца 7 с торца представляет собой идеальную окружность. В статическом положении под воздействием крутящего момента ведущая полумуфта проворачивается относительно ведомой, Причиной этого являются деформация гибких хвостовиков из-за относительных смещений в шарнирах...

Номер патента: 1606773

Опубликовано: 15.11.1990

Авторы: Богдявичюс, Спруогис, Шатас

МПК: F16D 37/00

Метки: муфта, упругая

...линии. Барабан 1 посредством ступицы 4 жестко закреп- )О лен на ведомом валу 5 с одной стороны, а с другой стороны установлен на опорах качения на ведущем валу 3. Между внеыней и внутренней стенками двустен-. ного пилиндра барабана 1 установлены 25перегородки 6, расположенные подуглом к оси вращения иуфты, В полостибарабана 1 находится рабочая жидкость 7.Отношение угла наклона лопастей 30крыльчатки, расположенных по винтовойлинии, к углу наклона перегородок ба"рабана 1 определяется их соотношения пЯ В созМ 2 э где Й - коэффициент, учитываюций незначительное несовпадениерадиусов лопасти крыльчатки,расположенной по винтовой лилинии, и радиуса внутреннегоцилиндра К 4п - количество лопастей;И - угловая скорость;В - средняя ширина...

Номер патента: 1606771

Опубликовано: 15.11.1990

Авторы: Спруогис, Шатас, Юревич

МПК: F16D 3/52, F16D 43/14

Метки: муфта, упругая

...возникающихпри этом колебаний и динамическихнагрузок. 10 Цель изобретения - расширение эксплуатационных возможностей.На фиг. 1 изображена упругая муфта, общий вид; на фиг, 2 - разрез 15 А-А на фиг. 1.Упругая муфта содержит ведомую 1 и ведущую 2 полумуфты в виде ступиц с диаметрально протиповоложно расположенными хвостовиками 3. На концах 2 О хвостовиков 3 установлены пальцы 4 в виде жестких стержней с рабочими поверхностями с обоих концов. Пальцы 4 закреплены их средней частью на хвостовиках 3 при помощи болтов 5 с воз можностью поворота относительно оси Х (фиг. 2). Соединительные упругие элементы б в виде двух рядов проволочных струн охватывают попарно оба конца пальцев 4 ведомой 1 и ведущей 2 полумуфт так, что каждый хвостовик...

Номер патента: 1590751

Опубликовано: 07.09.1990

Авторы: Богдявичюс, Спруогис, Шатас, Шлапялис

МПК: F16D 25/02, F16D 43/284

Метки: муфта, сцепления

...9 конце, ступицы 7 установлен фрикционный элемент 11 сцепления с возмож" ностью контактирования с фрикционным .элементом 12 сцепления, установленным на ведомом 13 валу муфты.При приложении крутящего момента к ведущему валу 9 крутящий момент пе О редается через шлицевое соединение на .ступицу 7, и крыльчатка 8 приводится в движение. Под действием вращающейся крыпьчатки 8 жидкость 2 начинает двигаться в осевом направпе нии в сторону узкой части двухстенного усеченного конуса 3.При увеличении частоты вращения крылвчатки 8 скорость движения жидкости 2 увеличивается. Пройдя узкую 1часть усеченного конуса 3, жидкость упирается в его торец 4 со стороны меньшего основания конуса 3, тем самым вызывая силу противодействия на крыльчатку...

Номер патента: 1580073

Опубликовано: 23.07.1990

Авторы: Спруогис, Тоторайтис, Фролов, Шатас, Юревич

МПК: F16D 3/52, F16D 7/00

Метки: муфта, предохранительная, упругая

...или при отсутствии нагрузки на ведомом валу муфта находится в ненагруженном состоянии, т. е. угол между хвостовиками 3 равен приблизительно около 90, Пружина 9 скручивания находится в ненагруженном состоянии.При приложении крутящего момента к ведущей полумуфте 1 и при наличии нагрузки на ведомом валу крутящий момент передается от ведущей полумуфты 1 на ведомую полумуфту 2 через двуплечие рычаги 4, установленные с возможностью поворота на выступах 5 крестовины 6. Повороту двуплечего рычага 4 оказывает сопротивление пружина 9 скручивания, жестко соединенная с крестовиной и с двуплечим рычагом 4, При увеличении крутяшего момента пружина 9 скручивания под действием рычага 4 начинает скручиваться. Угол а между хвостовиками полумуфт 1...

Номер патента: 1539419

Опубликовано: 30.01.1990

Авторы: Довиденас, Науйокас, Турла, Шатас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...момента. УКЭ5 у 4 ерживает ЦП 7 в рабочем положении. Грузы 6 обеспечивают балансировку муфты, 1 ил. ным грузом 6, Кольцевой упругий элемент 5 размещен внутри пружин и связан с хвостовиками 3 и 4 полумуфт 1и 2 с возможностью относительногоуглового перемещения, т.е, не закреплен в хвостовиках полумуфт. Пружины 7установлены с натягом (предварительносжаты) в окружном направлении. Хвостовики 3 и 4 полумуфт 1 и 2 и центробежные грузы расположены попарно взаимноперпендикулярно,Муфта работает следующим образом.При приложении крутящего момента,например, к полумуфте 1 происходитнезначительный поворот полумуфты 1по отношению к полумуфте 2, связанныйс упругиМи свойствами цилиндрическихпружин 7. В дальнейшем крутящий мож 530 Подписное комитета...

Номер патента: 1532748

Опубликовано: 30.12.1989

Авторы: Науйокас, Спруогис, Шатас, Юревич

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...на концах хвостовиков 3, выполненных С-образной формы, при помощи болтов 8, Мембраны 5 находятся в Постоянном контакте с двухсторонними упорами 9, размещенными внутри соединительных трубок 7.Для улучшения условий контактирова г 1 ия, уменьшения износа и повышения надежности мембран 5 контактные поверх. ности упоров 9 выполнены сферической формььМуфта работает следующим образом, В статическом положении и при вращении оез нагрузки угол между осями хвостовиков 3 ведущей 1 и ведомой 2 полумуфт равен 90. Мембраны 5 трубчатых элементов 4 упругого кольцевого звена находятся в нецагруженном состоянии, деформация отсут О ствует.При приложении крутящего момента к ведущей полумуфте 1 и наличии нагрузки ца ведомой полумуфте 2, при вращении...

Номер патента: 1449728

Опубликовано: 07.01.1989

Авторы: Довиденас, Каволелис, Науйокас, Шатас

МПК: F16D 3/56, F16D 7/06

Метки: муфта, предохранительная, упругая

...- сечение А-А на фиг. 1Упругая предохранительная муфта содержит концентрично установленные ведущую полумуфту 1 в виде фигурной ,звездочки и ведомую полумуфту 2 с внутренней цилиндрической рабочей поверхностью. 20Между двумя смежными лучами звездочки 3 и 4 расположена ее рабочая поверхность 5, по обе стороны которой выполнены впадины 6 и 7, Между рабочими поверхностями полумуфт располо жены упругие цилиндрические вкладыши 8, армированные по наружной цилиндрической поверхности металлическими пружинами 9 с прямоугольным сечением витков. 30Впадины 6 и 7 выполнены . с ширинсй и глубиной, превышающими диаметр цилиндрических вкладьппей 8, К торцу ведомой полумуфты присоединена крышка 10.35Муфта работает следующим образом.При приложении...

Номер патента: 1439311

Опубликовано: 23.11.1988

Авторы: Каволелис, Науйокас, Чайка, Шатас

МПК: F16D 43/20, F16D 7/00

Метки: муфта, предохранительная, упругая

...в диапазоне, определяемом конструктивными параметрами муфты,Передача вращения от ведущей полу- муфты 1 на ведомую 2 может осуществляться только в одном направлении в сторону закручивания пружины 6. Муфта работает следующим образом. При пуске происходит проскальзывание головок 4 пальцев 5 по Фрикционному материалу вкладышей 3. В установившемся режиме при действии номинального (расчетного) крутящего момента полумуфты 1 и 2 закручиваются на определенный угол, зависящий от выбранных заранее параметров пружины 6. Если по каким-то причинам крутящий момент становится больше, чем предельный момент, на который настроена муфта, то эа счет скольжения в фрикционных парах происходит относительный проворот полумуфт 1 и 2.Угловые смещения полумуфт...

Номер патента: 280160

Опубликовано: 01.01.1970

Авторы: Виткаускас, Гайд, Калитис, Монтримас, Шатас

МПК: C23C 14/50

Метки: аппарат, вакууме, детали, нанесения, плоские, покрытий

...между собой посредством цепной передачи 6, и механизма подачи деталей цаиспаритель, выполненного в виде захвата 7,укрепленного на винте 8, связанного посредством зубчатой передачи 9 с приводом 10.5 При подаче сигнала с пульта управлениявключается электродвигатель 11, при этомблок шестерня - звездочка 12 приподнимаетвинт 13 и кассету 4 с деталями 14 ца уровеньбортов испарителя 3 и одновременно верхнюю1 О деталь наружной стороной прижимает к термостату 2. Вращение ца звездочку 15 передается цепной передачей 6, благодаря чему кассета 4 а, находящаяся в верхнем положешш,винтом 16 снижается на ту же величину, что15 и кассета 4, находящаяся в нижнем положении.Конец вращения электродвигателя наступает при ударе кулачка диска 17 о...
