H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1619405

Опубликовано: 07.01.1991

Авторы: Забудько, Красиков, Ткаченко

МПК: H03M 7/30

Метки: кода, пакетной, уплотнения, формы

...40вперед (соответственно старший разряднаходится в триггере 1.1), Счет информации производится также мпадшим разрядом вперед, После занесения кодовойкомбинации в триггеры 1.1-1,п регистра 45на вход 6 подается импульс, которыйпроходит на входы П-триггеров 10 вблоках входной логики,Предположим, в разрядах 1.1, 12, 1.3 - единичные значения (фиг.1), когда на выходе логического элемента И 2,1 появится единица и единичное значение будет записано в П-триггер 10 этот триггер включает канал пере д дачи информации 1.1-1.5,выключив триггеры 1,21.3, 1.4 из работы, т.е.они перестают участвовать в сдвиге кода. В общем случае управление сдвигомкода осуществляется следующим образом. П-триггер 10 в нулевом состоянии заставляет код перемещаться...

Номер патента: 1619406

Опубликовано: 07.01.1991

Авторы: Викентьев, Клюкин, Лепихина, Погодина

МПК: H03M 7/30

Метки: минимальной, приведения, р-кодов, фибоначчи, форме

...входом 9 триггера,Вследствие этого триггер устанавливается в состояние логической единицыаПри подаче следующего сигнала насчетный вход 2 устройства срабатывает элемент И 22, на обоих входах которого теперь оказываются единицы,Единичный сигнал с выхода элементаИ 22 через второй элемент ИЛИ 24 поступает на шестой вход 4 блока свертки 3 с номером 1, служаший для зане"сения исходной информации в этот блоксвертки и устанавливает триггер блока 3 свертки с номером 1 в состояниелогической единицы, Таким образом,для блоков 3 свертки с номерами 1 и2 формируются сигналы выделения ситуации для выполнения операций свертки При поступлении сигнала на управляющий вход 9 устройства триггерыблока 3 сверток с номерами 1 и 2 переключаются в состояние...

Номер патента: 1619407

Опубликовано: 07.01.1991

Авторы: Коротынский, Куница, Лукаш

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...отсчитать одну единицу счетчику 13 и, пройдя через элемент НЕ 5, снимает разрешающий сигналс выхода элемента И 6, чем блокируетпрохождение сигнала с второго выхода 25дешифратора 3 через элемент И 6, исчетчик 1 не устанавливается в исходное состояние. Поступление очередногоимпульса на счетный вход счетчика 1устанавливает на его разрядных выходах код, по которому дешифратор 3 вырабатывает сигнал на третьем выходе.Этим сигналом счетчик 4 сбрасываетсяв исходное состояние и далее черезэлементы И 11 и ИЛИ 7 поступает наинформационный вход триггера 16. Очередной импульс, поступающий на счетный вход триггера 16 устанавливаетего в единичное состояние. Счетчик 1сбрасывается в исходное состояние,сигнал с первого выхода дешифратора 3сбрасывает...

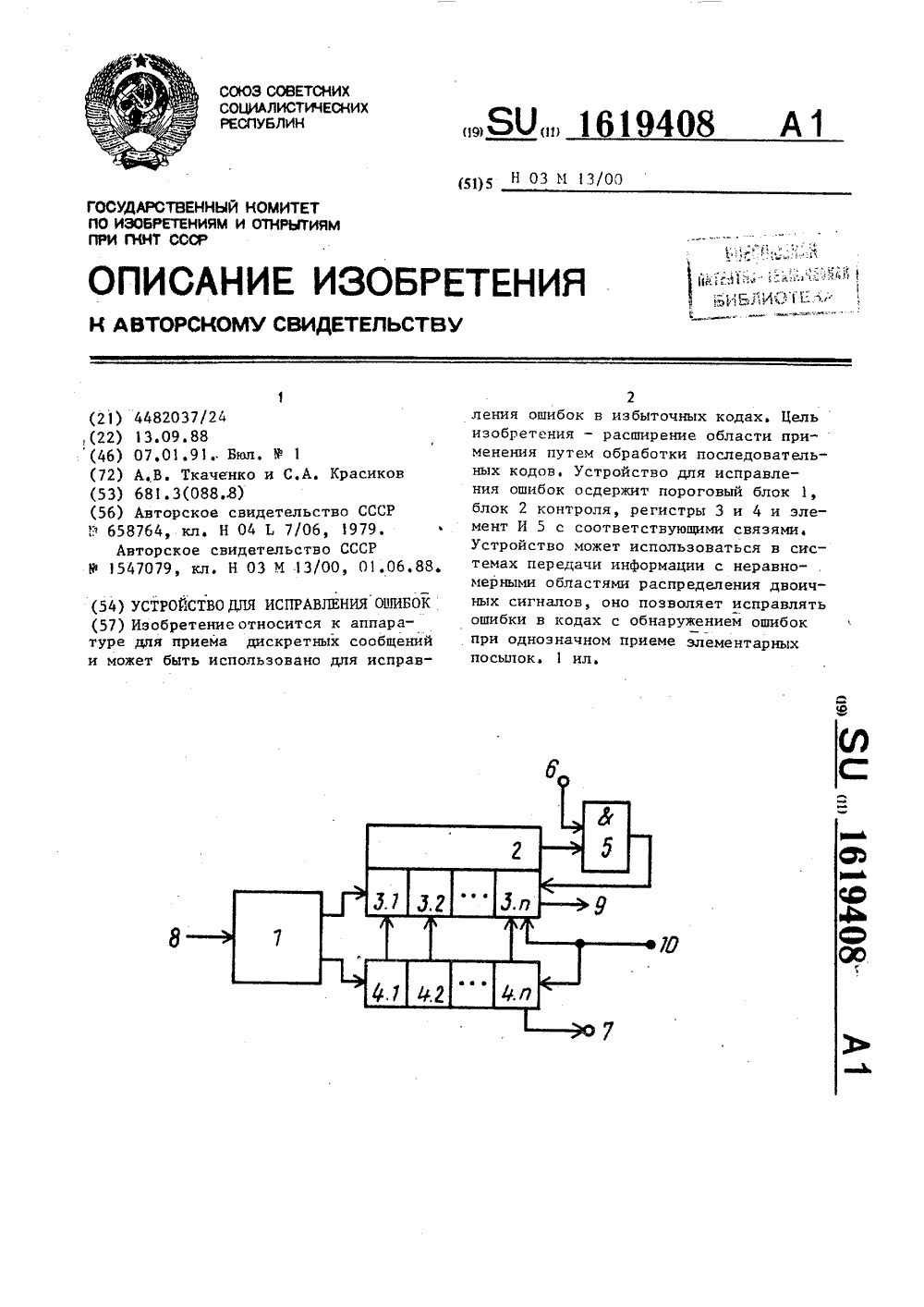

Номер патента: 1619408

Опубликовано: 07.01.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: исправления, ошибок

...принимаемая кодовая комбина"ция, а во второй регистр - неуверенно принятые разряды,Блок 2 контроля выдает сигнал оналичии искажения в кодовой комбинации и может быть реализован аналогично известному. В случае, если принимается кодирование на четность, тоблок 2 контроля представляет собойи-входовой сумматор по модулю два.Элемент И 5 служит ключом, на первый 40вход которого подается импульс послеприема очередной кодовой и-разряднойкомбинации, при наличии ошибки элементИ 5 срабатывает, Контрольный выход 7выдает ошибку, если во втором регистре более одной "1", Цля данного метода принимается условие, что вероятность приема двух и более неуверенныхразрядов совместно с возникновениемошибки мала.50Устройство работает следующим...

Номер патента: 1619409

Опубликовано: 07.01.1991

Авторы: Вахтин, Емельчев, Черненко

МПК: H03M 13/00

Метки: достоверности, кодоимпульсных, оценки, сигналов, символов

...10. 1.-10,й,.размещаются в регистрах 12.1-12.й.так, чтобы в регистре 12, 1 размещался но мер стирания наименее достоверного символа, В регистре 12.2 располагается9 6разрешения считывания блока 3 постоянной памяти кодовой комбинации максимального уровня стираний, что приводит к записи этой кодовой комбинациив неиспользованные регистры блока 9через блок 7 элементов ИЛИ, Дальнейшая работа устройства не отличаетсяот описанной. 161940 Таким образом, устройство производит упорядочение символов входной кодовой комбинации произвольной длительности по их достоверности, что расширяет область применения устройства и повышает эффективность алгоримов декодирования. Формула из о бретения Устройство для оценки достоверности символов кодоимпульсных...

Номер патента: 1621158

Опубликовано: 15.01.1991

Авторы: Антонец, Бантюков, Писаревский, Яценко

МПК: H03K 5/156, H03M 5/08

Метки: импульсов, кода, пачку

...вединичное положение. Единичный сигнал с 40единичного вь,хода триггера 2 открываетэлемент 4 и поступает на соответствующийвхоц триггера 3, По переднему фронту первого после установки триггера в единичное положение импульса . енератора 1 45триггер 3 устанавливается в единичное положение, на выходе 11 начинается формирование выходнОГО импульса, кроме ТОГО,полностью открывается элемент 4 И и импульс генератора 1, установивший триггер 3 50в единичное положение, проходит на выход9 и на третий (вычитающий) вход счетчика 5,из содержимого котороо вычитается "1",Последующие импульсы генератора 1 проходят на выход 9 и на третий вход счетчика.5, вычитая каждый из его содержимого по "1", В момент окончания импульса, записавшего в...

Номер патента: 1621172

Опубликовано: 15.01.1991

Авторы: Маньжов, Шиндов, Шлыков

МПК: H03M 1/10

Метки: длительности, переходного, процесса

...только о переходном процессе30 ЦАП хТак как неинформативная составляющая при заданном Оуст постоянна и ст видапереходного процесса не зависит, то ееможно компенсировать, исг;ольэуя методы,:;рименяе ы". при коррекции дрейфа нуляусилителей постоянного тока,С этой целью в устройство введено А;.-б коррекции, По окончании стробирующегоимпульса1 на управляющий вход АЗУ 6 с40 блока 4 подается стробирующий импульс С 2и в АЗУ б запоминается запрякение с выход ус;лителя 3, определяемое выражением(2;, Запомненное напряжение подается наьхоц усилителя 3 для компенсации неин 45 формативной составляющеЙ. Точность компен "ации определяется коэФФициентомусигения и смещением нуля усилителя еАЗУ о, При достато.но большом коэффициенте усиления...

Номер патента: 1621173

Опубликовано: 15.01.1991

Авторы: Липская, Шварцман

МПК: H03M 1/10, H03M 1/24

Метки: вала, код, поворота, преобразователя, угла

...рассчитывает вторую производную: С выхода сумматора 33 это значениепоступает на компьратор 9, который сравнивает его абсолютную величину с поступающим на вход 13 устройствае,Ч 1 доп текущим максимально возмож-ным ускорением вращения преобразователя 50, На выходе компаратора 9 формируется сигнал "0", так как (р;с ; оц , Этот сигнал поступает навход 1 б триггера 10 и по переднемуфронту такта Т (фиг. 3, б), поступающего на его синхронизирующий вход17, устанавливается в состояние "0",Сигнал "О" с выхода 18 триггера 10,поступая на вход 31; открывает коммутатор 5 для прохождения кода д , поступающего на вход 30. С выхода коммутатора 5 код ф поступает на входрегистра 1 и запоминается в нем в момент поступления переднего фронта такта Т (фиг. 3,...

Номер патента: 1621174

Опубликовано: 15.01.1991

Автор: Товкач

МПК: H03M 1/24

Метки: перемещения, преобразования, сигнал, электрический

...03 МАвторское свидетелФ 773669, кл, Н 03 М С 11 ОСОБ 11 РЕОБРАЗОВАНИ 5 311 ЕКТРИ 1 ЕСКИЙ СИГНА 1 Изобретение относится и измерительной техци использовано в преобр ещеция в электрически зователь содержит источник 1 формрует световой помодулируется г фукц подвижным модулятором 2му 3 иобъектв 4 постоприемцики 5 и 6. Фотон 6 преобразуют ьодуштовс поток в первый и рические сигналы соответецяющиеся противофазцо ции модулятора 2. Вычитаел, 8 формирует гьцшташсигналов фотоприемниковэлектрическци сигнал, ;ося выхоцыц сга:ом преуештель 7 сумьруст1 б 21174 ставитель В. Беловхред 1.Ьикеш Корректор М, По ктор А. Лежни аказ 4255 Тираж ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушскаянаб д. 4/5...

Номер патента: 1621175

Опубликовано: 15.01.1991

Авторы: Каваляускас, Кулис, Минцерис, Мураускас, Сагявичюс

МПК: H03M 1/30

Метки: код, перемещения

...выходах два гармоническихсигнала, сдвинутых друг относительнодруга на 90, Период этих сигналов соответствует шагу перемещении (например, для датчиков Фотоэлектрическоготипа - шагу растровой меры порядка10-50 мкм). Эти сигналы поступают нафазорасщепитель 2, на выходе которо. го образуются, например, для К=4 16ВыхОДных сигналоВ, Диаграммы 11-18 со 50. ответствуют первым восьми сигналам сйазами 45, 90, 135, 180, 255270 , 315" и 360, На других восьмивыходах фазы сигналов сдвинуты относительно вышеперечисленных на 22,5(не показаны), Восемь гармоническихсигналов 11 - 18 поступают на четыреселектора 3 большего сигнала, На вы-.хоцах первых четырех селекторов 3 большего сигнала выделяются наибольшие сигналы 19 - 22, из которых вселекторе...

Номер патента: 1621176

Опубликовано: 15.01.1991

Авторы: Абдуллаев, Абиев, Ахмедов, Зейналов, Мамедов

МПК: H03M 1/50

Метки: активной, код, мощности, трехфазной, цепи, цифровой, электрической

...число,пропорциональное активной мощноститрехфазной цепи:611 = --ДИ=К Р,м . к Р 4 Еогде К д -- коэффициент пропорциоР= Кги нальности,Принцип работы блока 20 заключается в следующем.При подаче сигналов 47-50 (Тк 1.Т.к, Тк, Тк ) на соответствующие входы блока 20 йа выходах элементов 2 и26 формируются сигналы, длительностькаждого из которых соответствует длительности короткого из входных импульсов в силу операции логического умножения (фиг, 3, сигналы 51 и 52). Этисигналы с помощью элементов 29 и 31заполняются импульсами частоты Е,генератора,44. Импульсы генератора 44поступают также на вход триггера 43для деления частоты ца 2,ЕоИгг (Т, Тк )2ЕоЗ 204к 4 3 2- 2 Т - - +ЗяОлб 3 20,я з Гб, 2 кДалее для получения числового эквивалента Д Я к...

Номер патента: 1621177

Опубликовано: 15.01.1991

Авторы: Брежнев, Кувшинов, Федонин, Финк

МПК: H03M 1/52

Метки: времени, интервал

...инверсия включения конденсатора в цепи отрицательной обратной связи осуществляется через полу- период преобразования, влияние напряжения смещения 1 (в силу постоянства) практически исключается из результата преобразования,Обеспечение максимальной разрешающей способности преобразователя предполагает выполнение условий, описываемых системой уравнений: Оо К Бо БоКа 1Т +Т + , - Т = ОКС КС хо у хо(1) напряжение опорного сигнала(положительное);максимальное положительноенапряжение преобразуемогосигнала; коэффициенты передачи дели"теля 15 напряжения для первого и второго выходов;длительность полупериодапреобразования;информационный интервал времени идополнительный информатнв-.ныи интервал времени приОсопротивление резисторов 5и 20...

Номер патента: 1621178

Опубликовано: 15.01.1991

Авторы: Антипов, Поздяков, Человечков

МПК: H03M 1/60

Метки: код, переменного

...запоминание И в ЗУ 5 даетсяотрицательными Фронтами импульсов 2 Т,снимаемых с выхода триггера 13 (фиг.2,эпюра 16).При помощи преобразователя 7 код -55 амплитуда код преобразуется в. напряжение ц =аИ, где а - коэффициент преобразования ПКА 7. Далее при помощи умножителя 6 напряжения напряжение трансформируется в напряжение ц.которое суммируется с входным напряжением Ц, В итоге на выходе ИЧП 2 получается алгебраическая сумма напряжении:Во второй период рабочей частоты навыходе ИЧП 2 имеемб)оц;, : - 6 оо 1 11 о)Ц.-После двух .периодов на РСИ 4 накап-ливается следующий результат,Подставим сюда величины ц . и 11, раскроем скобки и, сократив подобные члены, получим: 2 к,Ф (1(й )1.Этот результат индицируется на индикаторном устройстве 9 после...

Номер патента: 1621179

Опубликовано: 15.01.1991

Автор: Гаришин

МПК: H03M 5/12

Метки: информации, кодирования

...вход которогоподаются с входа 2 синхронизации тактовые импульсы. фиг, 2,б), С выходаэлемента ИСК 2 ПОЧАЮЩЕЕ ИЛИ 3 (Фиг, 2,в)Импульсы поступают на первые входыэлемента И 4 и первого элемента 5 ЗАПРЕТА. На второй вход элемента И А и 3 Опервьп вход второго элемента 6 ЗАПРЕТпоступают задержанные иа 1/2 перио"Да тактовых импульсов сигналы с эле. мента 7 задержки фиг, 2, г). На выэлемента И Д фиг 2 д) импульсы Формируются только при изменеьжи .ходного сигнала на границе переходаот передачи нулей к передаче единиц.Зти импульсы поступают на объединенныеинверсные входы обоих элементов 5 и 6 40 ЗАПРЕТ на выходах которых (Фиг. 2 е,ж) Формируются сигналы, поступающиена входы выходного формирователя 8импульсов, благодаря чему на выходах9 и 10...

Номер патента: 1621180

Опубликовано: 15.01.1991

Авторы: Долгов, Зубков, Караштин, Кравченко, Ларин

МПК: H03M 7/02

Метки: двоичного, двоичный, код, кода, полный, преобразования, равновесного

...образом,45Двоичная равновесная кодовая ком"бинация, записанная в регистре 1,поступает на первые входы элементовИ 3. На вторые входы элементов И 3поочередно поступает разрешающий им 50пульс с выходов распределителя 10,опрашивая содержимое ячеек памятирегистра 1,. Тактовые импульсы с выхода генератора 9 подсчитываются счетчиком 17, состояние которого соответ.ствует номеру опрашиваемой ячейки па 55мяти регистра 1, Единичные импульсывходной кодовой комбинации с выходовэлементов И 3 проходят через элемент 80ИЛИ 4, подсчитываются счетчиком 11, увеличивая его содержимое на единицу,поступают на вход формирователя 14 импульсов и открывают ключи блока 16,Содержимое счетчика 17 переписываетсячерез открытые ключи блока 16 в регистр 15. Содержимое...

Номер патента: 1621181

Опубликовано: 15.01.1991

Авторы: Денисов, Карасев

МПК: H03M 7/14

Метки: весового, динамического, индикатора, код, кода, преобразования, сегментного

...преобразования,Сущность динамической индикациизаключается в поочередном циклическомподключения каждого индикатора к источнику инФормации.Устройство работает следующим образом,При включении питания в случае отсутствия выхода из строя одного изэлементов устройства Формирователь 12сигнала начальной установки через эле мент ИЛИ 1.1 устанавливают элемент 10памяти в исходное состояние, Потенциал с выхода элемента 10 памяти поступает на стробирующий вход дешифрато. ра 6, разрешая его работу, Счетчик5 работает в режиме непрерывного счета импульсов поступающих с выхода955генератора ц. КоэФФициент пересчетасчетчика 5 равен и. Каждое состояниесчетчика 5 сигналами с выхода дешифратора 6 обеспечивает подготовку соответствующего индикатора 3...

Номер патента: 1621182

Опубликовано: 15.01.1991

Авторы: Каграманов, Каграманян, Мовсесян, Степанян

МПК: H03M 7/12, H03M 7/28

Метки: двоично, двоичного, десятичный, кода, реверсивный

...10(76) -з.ком, 4-"Р 1.Ч 11 тактПо Р 1(0076) воЗ 16=С (к вых,17) Р 1- ком,7 - бл.10Бл, 10(0076/16)=вых. бл, 10 (0004)ком.4-Р 1Ч 111 тактПо Р 1(0004).вод 16=4 (к вых.16)В итоге; 129011194 о =4 СЕ 5888 Ац.,первое зннчение промежуточного произведения, после чего выходы 0,1,2,3,4регистра РЗ через шифратор 14 на выходы 16 выдают первую цифру шестнадцатиричной дроби, а выходы 5,6 п5разрядов РЗ подводятся к входам блока9 умножения как компонента промежуточного произведения для выполнения второго такта преобразования, описанного 10выше при получении первой дробнойшестнадцатиричной цифры,В начале преобразования дробныхдвоичных чисел сбрасываются регистры1,2 и 3. Управляющие входы возбуждаются уровнями 19=0 20=0, 21=0, 22=1,23-"1 и 24=1. После...

Номер патента: 1624408

Опубликовано: 30.01.1991

Авторы: Бакулин, Зюзина, Корнилов, Куцоконь, Марлатов, Смирнова

МПК: G05D 3/00, H03M 1/66

Метки: дискретных, задания, углов

...появляется низкий потенциал. На инверсном выходе РЯ-тригера 15 и управляющем входе переключателя 8 усгдндвлиодется низкий потенциал. Переключдтев Г 1 меняет местами выводы роторног м,и , ид дльная фаза снил демого с не. впряг:ния у;танавлиоэетс, рэон:- 1 нули. Кдк и в преды-,уи м слу де дсинхо н : й двигатель 6 поворэчиод . ротоп 2 о нулевой .очки в направлении увеличения угла аПосле подво о замыкания кччтдктд 19 высокий потенциал на прямом выходе РБ- триггера 16 устанавливаетсябольше не меняется в зависимости от голоженил он.такта 19.Пр замыкании анто .д 18 потенциал изменяется с высс,аго нд:иэкий. 11 д пряслом выходе ВБ-триггера 16 появляется низкий потенциал, На вык. лг злам нта И 17 и управляющем входе пе 1,окоа фэтеля 10...

Номер патента: 1624688

Опубликовано: 30.01.1991

Автор: Фомин

МПК: H03M 1/24

Метки: дискретный, перемещения, сигнал

...1, то для однозначного соответствия перемещения и выходного кода устройства 3 необходимо и достаточно, чтобы длялюбых двух значений кодов на выходе сдвигового регистра 5, соответствующие им М десятичных чисел отличались как минимум наодно число при чтении десятичных чисел влюбом направлении, т,е. перестановки десятичных чисел должны быть оптимальными, чему удовлетворяют перестановкидесятичных чисел О, 1, 2, 32"-1 при выполнении следующих условий:- двоичное представление любых двухсоседних десятичных чисел в перестановкеотличается в одном разряде (цикличностьдвоичного представления перестановок);- любые два десятичных числа в последовательности перестановок, отстоящие на2 чисел, отличаются в два раза или отличаются в два раза с...

Номер патента: 1624689

Опубликовано: 30.01.1991

Автор: Фурлетов

МПК: G01B 7/00, H03M 1/26

Метки: код, положения

...что если он находится против геркона 1-50, 56, то замкнут этот геркон 1 - 50, 56, а если магнит расположен между двумя герконами- 50, 56, то замкнуты два соседних геркона 1-50, 56, Герконы 1, 6, 11 - 46 опредляют нижнюю границу, герконы 5, 10, 15 - 50 верхнюю границу соответствующей. группы. Число линий 57-61 связи равно числу герконов 1-50 в группе.Преобразователь работает следующим образом.,В преобразователе постоянный магнит, связанный с регулирующим органом через стенку корпуса из немагнитного материала, воздействует на герконы 1 - 50,56.Как видно из диаграммы на фиг, 2, в исходном положении герконы 56 инаходится в зоне действия магнита, Геркон 56 необходим для однозначной работы дешифратора 55 в первой группе, При движении...

Номер патента: 1624690

Опубликовано: 30.01.1991

Авторы: Дорожко, Меськин

МПК: H03M 1/30, H03M 1/44

Метки: код, перемещения, фотоэлектрический

...делителя 10 подается напряжение От с опорного резистора 12. На опорном резисторе 12 формируется значение От, стабилизированное выходом усилителя 8, которое смещает уровни квантования. На компараторах 13 производится сравнение напряжений, выбранных квантованных уровней с напряжением фотоприемника 4. Пороги срабатывания компараторов 13 таким образом изменяются пропорционально изменению амплитуды сигналов фотоприемников 4 и 5 и их темнового тока фотоприемников, На дешифраторе 14 производится формирование двоичного кода, который поступает на выход преобразователя.Фотоэлектрический преобразователь перемещения в код работает следующим образом.Кодированный элемент 2, освещенный источником 1 излучения, перемещается относительно щелевой...

Номер патента: 1624691

Опубликовано: 30.01.1991

Авторы: Брайко, Митулинский, Фабричев

МПК: H03M 1/40

Метки: аналого-цифровой

...35 40 45 50 55 импульсов через элемент 8 И на вход счетчика 9, Счетчик.9 считает тактовые импульсы до момента своего заполнения и выдает на регистр 10 сигнал разрешения считывания кода преобразователя. Если до момента заполнения счетчика 9 код Лу станет не равным нулю в результате действия помехи, то блок 7 установит счетчик 9 в "О" и запретит прохождение тактовых импульсов на его вход(фиг, 2 а), Считывание кода с устройства будет запрещено и по следующему тактовому импульсу будет продолжен процесс преобразователя до тех пор,пока величина Лх не станет равна "0". Как только код Лу = О, блок 7 разрешает прохождение тактовых импульсов на счетчик 9, который формирует импульс считывания кода с регистра 10, если во время заполнения счетчика 9...

Номер патента: 1624692

Опубликовано: 30.01.1991

Авторы: Белан, Кожемяко, Красиленко, Теренчук

МПК: H03M 1/48

Метки: код, оптоэлектронный

..."1", которая подается на первый вход первого элемента И - НЕ 11, а на нулевом выходе - "0", который подается на первый вход второго элемента И - НЕ 12. Однако, вследствие того, что на вторых входах первого и второго элементов И-НЕ 11 и 12 присутствует в этот момент времени низкий уровень напряжения "0" со входа 25 установки в начальное ссстояние устройства, на выходах первого и втэрого элементов И - НЕ 11 и 12 в это время будут присутствовать одновременно высокие уровни напряжения "1". Кроме того, под действием низкого уровня напряжения со входа 25 установки в начальное состояние устоойства включаешься запускающий светодиод 14, оптический сигнал с которого переводит в прямое смещение фототиристор 20.1 первого разряда...

Номер патента: 1624693

Опубликовано: 30.01.1991

Авторы: Бородинов, Кондрашов, Никитина, Свищева

МПК: H03M 1/66

Метки: код-напряжение

...следующее, На выходе цифрового сумматора 7 будет код Й 4 = = Й 1+ 001, на выходе блока 8 вычитания кодов будет код Й 5, равный разности между кодом на вторых его входах и первых входах, т,е.Й 5 = 100,0-Й 2, на выходе элемента ИЛИ 6 будет сигнал "О.", который подключит код Й 4 к входам преобразователя 11 кода в широтно-импульсный сигнал, код Й 5 - к входам преобразователя 12, а выход ключа 14 через ключ 17 к вычи.тающему входу аналогового сумматора 18, Таким образом, на выходной шине 23 преобразователя код-напряжение будет присутствовать постоянный сигнал40 которого являются шиной входного кода, а вход синхронизации объединен с первыми входами управления первого и второго преобразователей кода в широтно-импульсный сигнал и подключен к...

Номер патента: 1624694

Опубликовано: 30.01.1991

Авторы: Истомин, Кузнецов

МПК: H03M 1/66

Метки: сложной, формирователь, функции

...1; К - значение записанного в таймер 3 кода; и - разрядность счетчика 5, соответствующая количеству задействованных адресных разрядов ОЗУ 8. В регистр 4 заносится значение кода начальной фазы формируемого сигнала. На этом процесс программирования заканчивается,Режим "Формирование сложной функции", Начало данного режима работы начинается с момента установки на входной шине "Управление" уровня "1". Импульсы с выхода программируемого таймера 3 последовательно изменяют код на выходе счетчика 5, начиная с нулевого значения, Код с выхода счетчика 5 суммируется в сумматоре 7 с кодом начальной фазы и изменяет последовательно адрес ОЗУ 8, который переведен в режим считывания, В результате на выходе ОЗУ 8 изменяется код, в соответствии с...

Номер патента: 1624695

Опубликовано: 30.01.1991

Авторы: Абрамов, Брискман, Шемякин

МПК: H03M 3/02, H04B 14/06

Метки: асинхронной, дельта-модуляцией, связи

...тактовый вход 79 блока 7 фиг.7 д). Таким образом, синхронный ДМ-сигнал, сформированный на выходе БФСС 7 (фиг,7 ж), поступает в канал 3 связи.С целью автоматической установки БФСС 7 в нужный режим работы при включении системы или при сбоях служит компаратор 32 в блоке 11. Сигнал на информационный вход компаратора 32 поступает с выхода центрирующего фильтра 28 (фиг,7 в). При переходе данного сигнала через ноль (из отрицательной области в положительную) на выходе компаратора 32 появляется короткий импульс, который подается на установочный вход 77 БФСС 7. Компаратор 32 может либо непосредственно вырабатывать короткий импульс при переходе через О сигнала на его информационном входе, либо включать в свой состав формирователь коротких...

Номер патента: 1624696

Опубликовано: 30.01.1991

Авторы: Анисимов, Ванде-Кирков, Устинова, Шепелев

МПК: H03M 3/04

Метки: аналоговых, кодирования, сигналов

...предсказанным значением Х(Т (и+1 И, через ограничитель 31 подается на информационные входы регистра 32, в который записывается по положительному фронту импульса, формируемого блоком 8, Одновременно этим же импульсом в регистр 30 записывается код Х ( Т и), который в следующий период дискретизации будет выступать в роли Х (Т (и - 1)1, Импульс синхронизации предсказателя 13 формируется в блоке 8 в течение четвертого тактового импульса генератора 35 (фиг.4), аналогично импульсу синхронизации сумматора 5, Код предсказанного значения Х (Т (и+1 с выхода предсказателя 13 поступает на информационные входы коммутатора 12, на входы управляемого преобразователя 9 кода, формирователя 25 импульсов и дешифратора 17,В соответствии с логической...

Номер патента: 1624697

Опубликовано: 30.01.1991

Автор: Зубков

МПК: H03M 7/02

Метки: веса, двоичного, код, кода, недвоичный, постоянного, постоянной, преобразования, суммы

...устройства.Для определенности далее рассматривается устройство с параметрами Нв = 5,Р =. 3, М = 4, Нс = 3, С = 3.В регистр 1 из блока 7 в моменты времени Т 1 - Т 2 подаются импульсы записи, вмоменты времени Тз - Т 7 - импульсы считывания (фиг.2). На счетный вход счетчика 4 изблока 7 подаются синхроимпульсы в моменты времени Тз - Т 7, На установочный входблока 8 памяти в моменты времени Тз - Т 7из блока 7 выдают;я импульсы сброса, Исходное состояние счетчика 4 - "001", разрядность счетчика определяется величинойнаибольшей целой части двоичного логарифма от значности комбинации исходногокода (в рассматриваемом случае - три двоичных разряда),Исходное состояние счетчика 6 - нулевое, разрядность счетчика характеризуетсявеличиной...

Номер патента: 1624698

Опубликовано: 30.01.1991

Авторы: Жалковский, Шостак, Шпаков

МПК: H03M 7/12

Метки: двоично-десятичного, двоичный, кода

...разрядов с выхода преобразователя 1 п+.Он может быть реализован самыми различными методами и средствами, например, в виде дерева двухвходовых многоразрядных универсальных сумматоров с распространением переноса. Управляющий сигнал с входа 8 настраивает блок суммирования на обработку информации в двоичном или двоично-десятичном коде,Следует особо отметить, что блоки 21 - 2 п умножения и блок 4 суммирования, функционирующие в двоичной и десятичной системах счисления, могут быть составной частью центрального процессора ЭВМ и поэтому не требуют дополнительной аппаратуры для своей реализации в преобразователе.В основу работы предлагаемого преобразователя положен следующий принцип. При преобразовании, например, двоично-десятичного кода в...

Номер патента: 1624699

Опубликовано: 30.01.1991

Авторы: Баранов, Смичкус

МПК: H03M 7/18

Метки: классов, код, кода, остаточных, позиционный, системы

...(а 2 - а 1)2 (а-а 1)Выбор одной из этих величин осуществляется с помощью переключателя 10 основаниясистемы остаточных классов, Предположим, что основание системы остаточныхклассов Р 2 = бй+1, где К = 2. кгп, товыход к+1-го разряда регистра 4 сдвигачерез переключатель 10 соединяют с входами элемента 21 задержки и сумматора6. Следовательно, на выходе переключателя 10 формируется последовательныйК+145 двоичный код величины 2 (а 2 - а 1),который задерживается на такт элементом 21 задержки, что эквивалентно умножению этой величины на два. Такимобразом, на выходе элемента 21 задержки50 действует последовательный двоичный код1+2величины 2 (а 2 - а 1), который суммируется, начиная с младших разрядов, всумматоре 6 с последовательным двоичным...
