Номер патента: 198395

Опубликовано: 01.01.1967

Авторы: Бриккер, Юданов

МПК: H03K 11/00, H03K 9/06, H03M 1/86 ...

Метки: импульсов, напряжение, однополярных, переменное, преобразования, следования, частоты

...следования однополярных импульсов в переменное напряжение требует промежуточного преобразования частоты следования однополярных импульсов в постоянное напряжение, которое затем преобразуют в переменное, Однако наличие постоянного напряжения неизбежно связано с дрейфом нуля, что уменьшает точность преобразования.Предложенный способ отличается тем, что исходную последовательность однополярных импульсов делят на две последовательности в соответствии с полуволнами модулирующего низкочастотного напряжения. Одну из полученных последовательностей инвертируют, суммируют с другой последовательностью, и из результирующей последовательности выделяют первую гармонику переменного напряжения, амплитуда которой прямо пропорциональна частоте...

Номер патента: 199192

Опубликовано: 01.01.1967

Авторы: Ленинградска, Можайского

МПК: H03M 1/00

Метки: информации, кодирующее, передачи, телеметрической

...где М - число уровней квантования.Генератор 8 выдает тактовые импульсы с частотой опроса Г,. Генератор 4 с той же частотой вырабатывает пилообразные импульсы, а5 нуль-индикатор 5 - импульсы, временное положение которых относительно тактовых точск пропорционально значению входного сигнала в данный момент.Трипер 6 выдает напряжение в форме меО 1апдра с периодом Т= - . Импульсы, снима 0смые с двух плеч триггера 6, поступают навходы схем совпадения 7 и 8, куда подаютсятакже импульсы ВИМ с выхода нуль-индика 5 тора 5. При этом импульсный сигнал появляется на выходе одной из схем 7 и 8.Если входной сигнал куль-индикатора 5 непретерпевает за время Т, существенных (порядка шага квантования) изменений, то сосО тоянис триггеров 9 и 10 не меняется....

Номер патента: 199193

Опубликовано: 01.01.1967

Автор: Ленинградска

МПК: H03M 5/02

Метки: дискретной, информации, передачи, форме, цифровой

...т=4 включает в себя следующие основные элементы: синхронизатор 1; генератор 2 пилообразного напряжения; нуль-индикатор 3; формирователи 4 7 четырех серий строб-импульсов, вплотную примыкающих друг к другу; анализаторы 8 - 11 знака и уровня приращения; схемы совпадения 12 - 15; схему 16 определения знака приращения исходной функции; блок 17 выделения управляющего сигнала с наибольшим весом; блок кодирования 18; логические схемы 19, 20, 21 формирования положительных управляющих сигналов; логические схемы 22, 23 и 24 формирования отрицательных управляющих сигналов.Устройство работает следующим образом.Синхронизатор 1 выдает последовательность коротких импульсов с частотой 1 ю=Рю М, где 1 ю в тактов частота опроса исходной функции; М -...

Номер патента: 199505

Опубликовано: 01.01.1967

МПК: G05B 19/00, H03M 1/66

Метки: вала, декодирующий, код, мкогоканальмый, поворота, угол, цифровой

...зависит от значпости кода, а с другой стороны на нее влияет нестабильность усиления в усилителе следящей системы.Существует положительная вероятность того, что до окончания преобразования одного кода из ЦУМ поступят кодограммы, соответствующие всем остальным ЛД. Чтобы кодо- грамма не была потеряна и не получила отказ, опа должна быть помещена в отдельный регистр. Очередь образуется также в том случае, когда поток кодограмм детерминирован (для ЦУМ с жестким циклом работы), а длительность преобразования - случайная величина с некоторым законом распределения.Итак, после записи кодограммы в первом регистре триггер Т,разблокирует вентиль И, и после прихода импульса с выхода б РУ на выходе схемы И возникает импульс считывания, который...

Номер патента: 199508

Опубликовано: 01.01.1967

Авторы: Гитис, Меньших

МПК: H03M 1/04

Метки: аналого-цифровой

...14 и днфференцирующую це 25 почку 15.После получения первого результата преобразования первый импульс от схемы сравнения 4 переводит триггер 9 в состояние, прикотором запускается кипп-реле 10 и открыва 30 ются вентили 12 и 1.т. Импульс с кипп-релеоткрывает вентиль 11 на время, в течение которого из счетчика 2 вычитается необходимое число импульсов для образования основного кода. Это число импульсов эквивалентно удвоенному максимальному значению шума, Основной код после вычитания заведомо меньше илн равен истинному значению измеряемого сигнала. Импульс с дифференцирующей цепочки 15, совпадающий по времени с задним фронтом импульса с кипп-реле 10, разрешает запись основного кода в динамический регистр 7, где хранение кода осуществляется...

Номер патента: 199509

Опубликовано: 01.01.1967

МПК: G04F 10/04, H03M 1/50

Метки: 199509

...(фильтры) имеют значительную постоянную времени, что снижает быстродействие устройств, в которых применяются эти фильтры.Предлагаемое устройство отличается тем, что к выходу интегратора через вентили подключены два запоминающих конденсатора с управляющими ключами, соединенными с выходами триггера, вход которого подключен к выходу формирователя. Это позволяет повысить быстродействие устройства.Схема предлагаемого устройства приведена н а чертеже.Емкость 1 в обратной связи интегрирующего усилителя 2 разрежается ключом 3 в момент спада входных преобразуемых импульсов, Два запоминающих конденсатора 4 и 5, подсоединенные к выходу интегратора через вентили б и 7, запоминают его выходное напряжение, Запоминающие конденсаторы поочередно...

Номер патента: 199510

Опубликовано: 01.01.1967

МПК: H03M 1/60

Метки: преобразования, частоту

...настраивает частоту управляемого генератора 2 и одногременно подается на вход интегрирующего звена 8. Напряжение (l,(т) с интегратора 8 поступает на первый вход датчика 4 рассогласования, на второй вход которого подается потенциал с выхода интегратора 5, определяемый суммарной площадью поступивших на него импульсов с выхода управляемого генератора. р- ( в (х) ( в : ,/ (вх Р) (и 1 хи"иуго5уг Р)1 пг)Сигнал Грчерез корректирующее звено6 может быть использован для точной подстройки частоты генератора 2. Таким образом, после завершения переходных процессов в 10 схеме должен установиться режим, когдаЛ У(1) = О, т. е.вх:дихги;ттР) ИЛИ уг: 15 Г.Кп; и Последнее соотношение определяет ха тер зависимости Р г (Свх), которая содз 1 ц т сопв 1 будет...

Номер патента: 199513

Опубликовано: 01.01.1967

Автор: Иоффе

МПК: H03M 7/08

Метки: выходное

...досчета. Если в ре гистре при записи кода ни один из триггеров.начиная с триггера 7, не сработал, то триггер б не перебрасывается, ключ 13 открыт, а ключ 14 закрыт. Поэтому преобразование двоичного кода в десятичный осуществляется О со скоростью генератора 11. При тактовой частоте 10 кга (максимальная допустимая частота для схем на трансфлюксорах с медленной подготовкой) время преобразования двоичного числа 21 з будет равно 0,9 сек. Если же в регистр записывается код, в котором двоичная 1 имеется в любом из старших триггеров, начиная с триггера 7, то триггер 1 б, срабатывая, закрывает ключ И и открывает ключ 14. В этом случае будет работать генератор 12, частота которого в а раз больше (а=100), чем генератора 11. При этом импульсы...

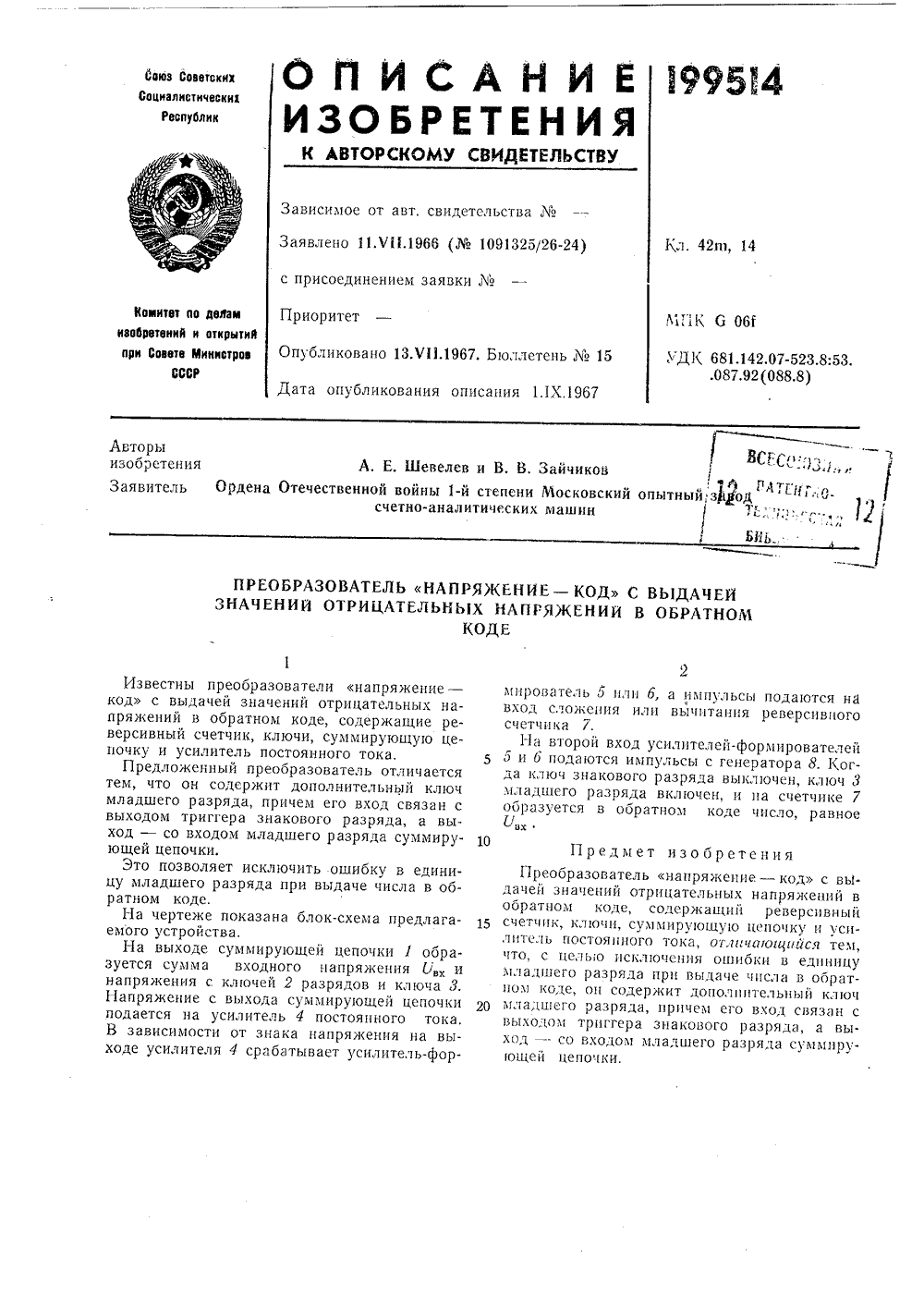

Номер патента: 199514

Опубликовано: 01.01.1967

Авторы: Зайчиков, Шевелев

МПК: H03M 1/38

Метки: «напряжение—код», выдачей, значений, напряжений, обратномкоде, отрицательных

...разряда, причем его вход связан с выходом триггера знакового разряда, а выход - со входом младшего разряда суммирующей цепочки.Это позволяет исключить ошибку в единицу младшего разряда при выдаче числа в обратном коде.На чертеже показана блок-схема предлагаемого устройства,На выходе суммирующей цепочки 1 образуется сумма входного напряжения Ьи напряжения с ключей 2 разрядов и ключа , Напряжение с выхода суммирующей цепочки подается на усилитель 4 постоянного тока, В зависимости от знака напряжения на выходе усилителя 4 срабатывает усилитель-формирователь б или б, а импульсы подаются на вход сложения или вычитания реверсивного счетчика .На второй вход усилителей-формирователейб и б подаются импульсы с генератора 8. Когда ключ знакового...

Номер патента: 199516

Опубликовано: 01.01.1967

Авторы: Москаленко, Научно

МПК: H03M 1/66

Метки: аналоговое, знакопеременного, кода, напряжение, преобразования

...максимальную абсолютную погрешность в точке так называемого отрицательно 5го нуля или в близкой к ней точке, когда всеключевые схемы преобразователя находятсяв открытом состоянии. Максимальная возможная в этой точке абсолютная погрешностьв два раза превышает возможную погрешность на краях диапазона изменения выходного сигнала, т. е, когда открыт ключ толькознакового разряда (при отрицательном выходном сигнале), или ключи всех разрядов,кроме знакового (при положительном выходном сигнале), Основная причина погрешностей преобразования - нестабильность параметроь ключевых схем и нестабильностьисточников эталонных напряжений.Предлагаемый способ преобразования поз. 20воляет уменьшить эту погрешность,Способ заключается в следующем. Выходной...

Номер патента: 199518

Опубликовано: 01.01.1967

Авторы: Москаленко, Петров, Сабаев

МПК: H03M 1/46

Метки: многоканальный, напряжение-код

...оименерсивя соестров.вие и сравниваются с выходными напряжениями преобразователей код в напряжен 2, пропорциональными старшим разрядам кодов входных величин, хранящимися в регистрах 3. Сигналы приращений с выходом УПТ через коммутатор 4 подаются на вход преобразователя напряжение - код точного отсчета 5. Коммутатор 4 управляется с помощью генератора тактовых импульсов 6, регистра адреса 7, работающего в режиме счетчика, и дешифратора 8. В течение такта с помощью одноразрядного сумматора 9 и реверсивного счетчика 10 корректируется код в регистре 3, выбранный по адресу канала путем добавления или вычитания единицы младшего раз. ряда, Для этого код регистра 3, выбранный по адресу, чсрез схемы совпадения 11 пере. писывается в...

Номер патента: 199519

Опубликовано: 01.01.1967

Автор: Шапиро

МПК: G06J 3/00, H03M 1/36

Метки: амплитуды, импульса, преобразования, произвольной, формы

...отличается тем, чтов нем формируют строб, являющийся результатом совпадения во времени двух импульсов,Один из импульсов получают в момент превышения нулевого уровня соответствующейпереднему фронту частью продифференцированного входного сигнала. Другой импульс 15получают в момент превышения ьходным сигналом порогового уровня, выбираемого в зависимости от интенсивности шумов в измерительном канале и вероятности ложных срабатываний. 20Это позволяет уменьшить требования кточности задания момента преоб ования иповысить разрешающую способн ь устройства,На чертеже изображеньщие описываемый способ.Способ преобразованияса произвольной формыдующем.По измеряемому с ьтатом совпадения в :ость первого имгбываппя сигналакоторый выбитенсивности...

Номер патента: 200464

Опубликовано: 01.01.1967

Автор: Саркис

МПК: H03M 1/28

Метки: датчик, угла, фотоэлектрический

...отразившись от конического зеркала 3, кольцевым зеркалом 4 направляется на модулирующие решетки 5, б,Пройдя через прозрачные штрихи этих решеток, световой поток фокусируется на фотоприемники 8 - 15 составной линзой 7, выполненной из восьми сферических полуколец, имею щих разные фокусные расстояния.Неподвижная модулирующая решетка 5,представленная на фиг. 2, имеет прозрачные и непрозрачные деления (штрихи), нанесенные вдоль четырех концентрических дорожек так, 0 что деления каждой из дорожек сдвинуты относительно делений соседних дорожек на /4 шага. Подвижная решетка б (фиг. 3), устанавливаемая на наблюдаемом объекте, имеет радиальные деления, длина которых не мень ше суммарной длины делений всех четырехдорожек и трех зазоров между...

Номер патента: 200878

Опубликовано: 01.01.1967

Автор: Ильюшенков

МПК: H03M 1/38

Метки: аналого-цифровой

...младших разрядов А и А, с синхроимпульсов в; триггеры 40, 41 для запоминания цифр кода старших разрядов; временной распределитель 42.Преобразование осуществляется следующим образом. В исходном состоянии все триггеры находятся в состоянии 0, Все эталоны отключены от схем суммирования.В первом такте временного распределителя 42, выдающего две последовательности импульсов, сдвинутых один относительно другого на полпериода при длительности импульса, равном также половине периода, синхроимпульсом с выхода а открываются ключи 7, 8, 9 и 1 б. Через ключ 1 б выборка преобразуемого сигнала Х, подается на компараторы 25 - 28 и линию задержки 22 на один такт. Через ключи 7 - 8 эталоны грубой шкалы 1 - 3 подаются в соответствующие им суммирующие...

Номер патента: 200882

Опубликовано: 01.01.1967

МПК: H03M 1/38

Метки: автоматики, институт, патерикин, ссср, электрометрии

...компенсационного сигнала будет сОО)мродаО пап 1 эяжение, величина кото 1 эого соответствует весу старшего разряда кода, а кноч 18 во входных цепях пороговых элементов будет замкнут. Если значение преобразуемого напряжения будет отличаться о компенсационного в ту или другую сторону больше, чем на величину порога срабатывания элементов 3 и 9, один из них перейдет из нулевого состоя 51 я в состояние единицы.Предположим, что пороговый элемент 8 переходит в состояние единица, когда значение напряжения компенсации превышает на величину дорога срабатывания значение преобразуемого напряжения, тогда пороговый элемент 9 будег находиться в нулевом состоянии, и наоборот. Состоянию единица какого-либо из пороговых элементов соответствует...

Номер патента: 200884

Опубликовано: 01.01.1967

Автор: Новочеркасский

МПК: H03M 1/82

Метки: кода, напряжение, преобразования, цифрового, электрическое

...преооразозанием интервала в электрическое напрягжение путем усредпсшгя пульсирующего напряжения прямоугольной формы.Предложенный способ от известного отличается тем, что в начале и конце временного интервала запускаюг идентичные развертывающие устройства с выходным линепно изменяющимся напряжением и, вычитая их одно из другого, образуют постоянное выходное папряженне, пропорционалы Ое цифровому коду.Это позволяет повысить очность, разрешающую способность и температурную стабильность устройств цифро-аналогового преобразоваппя.На чертеже показана временная диаграммапреобразования по предлагаемому способу.Последовательностью сигналов У, прямоугольной формы представлены временные интерваль 1 1, соответствующие преобразуемому цифровому...

Номер патента: 200886

Опубликовано: 01.01.1967

МПК: G06G 1/02, H03M 1/24

Метки: 200886

...на чертеже.Двигатель 1 через редукторы 2 приводит вовращение фотоэлектрические или контактные(дисковые, барабанные) преобразователи 3угол - код, На шкале каждого преобразователя обыкновенным параллельным двоичным кодом кодируется функция, обратная заданной срункции распределения случайной величины,Кодовые сигналы, преобразователей, с помощью усилителей 4 в режиме сумчирования превращаются в напряжения. Входные сопротивления каждого усилителя пропорциональны весу разрядов кодового сигнала.Сигналы с тактового устройства 5 переводят операциошгые усилители из режима започинания в пежич суммирования. Суммар. ные выходные напряжения, имевшие место в конце этих сигналов, запоминаются операционными усилителями.Период повторения сигналов...

Номер патента: 200887

Опубликовано: 01.01.1967

МПК: G01R 25/08, H03M 1/64

Метки: 200887

...поступают на вход узла 3 выбора режима, С приходом на вход узла импульса начала измерения все узлы устанавливаются в исходное состояние, и схема переводится в режим измерения периода опорного напряжения, С приходом импульса начала периода, сформированного из опорного напряжения, в узле 3 вырабатывается команла на открытие ключа б, н импульсы с кодирующего генератора 4 по. ступают на вход счетчика б, работающего с коэфф циентом пересчета 1: 1. С прихолом импульса конца периода в узле 3 вырабатывается команда на закрытие ключа б, и в счетчике устанавливается код, соотзетствуюшнй период, опорного напряжения.В течение следующего периода анализатором кода 7 выоирается коэффициент 1(, который запоминается в узле 8 запоминания коэффицие;та,...

Номер патента: 200894

Опубликовано: 01.01.1967

Автор: Мегрелишвили

МПК: H03M 13/15

Метки: декодирования, исправляющих, кодов, многократные, ошибок, пачки, циклических

...кода, Иначе говоря, (а) есть сигнал, закодированный по ас, , а г информационным символам. Очевидно, что если среди первых символов пет искаженньсх, то сигнал ср(а) есть истинный кодовый сигнал, соответствующий переданному.В течение первого цикла на вход 14 порогового устройства поступает сигнал с(а), а на вход 12 - сигнал а.Сигналы, поступившие на входы порогового устройства суммируются в сумматоре по модулю два и их сумма х=а+р(а) =(х , х, г ) вводится в пороговое устройство.Работа порогового устройства математически может быть представлена следующим образом: либо (х), )г (на выходе 11 выдается сигнал воздействия), либо (х), ( г (на выходе 11 нет сигнала, есть сигнал на выходе 14).Прн этом (х),=гигисг(р, 1) есть кратность...

Номер патента: 200906

Опубликовано: 01.01.1967

Авторы: Ломтев, Ндин

МПК: G06J 3/00, H03M 1/36

Метки: ический, код, позиционный, постоянного

...усилитель б служит для усиления преобразуемого напряжения до величины, достаточной для работы фазочувствительного детектора 7 и срабатывания пороговых элементов в амплитудном анализаторе В,Амплитудный анализатор 8 состоит из девяти пороговых элементов с порогами срабатывания, установленными по логарифмической зависимости со сдвигом на 0,5 единицы второго разряда, При срабатывании одного из поро200906 Предмет изобретения овинский илко Корректоры иИ. Л, КирилловаФ. Гоптаренко Редакто Заказ 3106/12 Тираж 535 Подпнснос ЦН 1 ЛИП 1 Л Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова говых элементов включается соответствующая цифра второго разряда...

Номер патента: 201774

Опубликовано: 01.01.1967

Авторы: Букреев, Гладилин

МПК: H03M 7/12

Метки: кодов, преобразования

...тетрады поступил сигнална вход 16, то он запустит один из вентилей схемы 4, импульс которого скорректирует со держимое тетрады с учетом сдвига вправо,Содержимое тетрады станет равным А/2+5 - х. Одновременно импульс, поступивший на вход 16, через сборку 17 произведет считывание кода с младшего разряда тетраТаким образом, предлагаемое устройствопозволяет преобразовать двоичный код в двоично-десятичный и обоатно, кроме того, оно позволяет осуществлять преобразование как целых, так и дробных чисел.Преобразование сдвигом влево при различ.ных значениях содержимого тетрады поясняется табл. 1. Та блица 1Переносв старшую тетраду Содержимое тетрады послепреобразования Содеожимое тетрады допреобразования Работающий вентильКод навходе Вн 12...

Номер патента: 201777

Опубликовано: 01.01.1967

Авторы: Трусов, Федорова, Чернецкий

МПК: G06G 7/26, G06J 3/00, H03M 1/86 ...

Метки: функционального

...полезность его применения. функ ым и ности соотв и зав ую ф ного Предл нальног стоит в луч ают вующую мости, а циювн образовСпосо показан й схемой едмет изобретени Способжения, от 25 вышенияную фун функцион зуют на 6 помощью 30 напряжен пря- по- чльсемой браие с СПОСОБ ПОЛУЧЕНИЯ ФУНКЦ агаемый способ полученияо напряжения является новтом, что для повышения точчислоимпульсную функцию,требуемой функционально"затем преобразуют набраннапряжение с помощью линейателя код-напряжение,б поясняется функциональноной на чертеже. Кварцованную последовательность импульсов частоты / с генератора 1 подают на цепочку последовательно соединенных триггеров 2 - ;2 п и с каждого из последних снимают равномерные последовательности импульсов с частотами...

Номер патента: 201899

Опубликовано: 01.01.1967

Автор: Вайнер

МПК: H03M 1/86

Метки: двоичного, кода, синусоидального, фазу

...17, 18трансформатора 15 ячейки 1, Благодаря тому,что значения напряжений на вторичных обмотках 17 и 18 зависят от коэффициентов трансформации, прн их геометрическом суммирова 1 нии этих напряжений возникают два новыхнапряжения, равные по амплитуде, но сдвинутые по фазе на 90 и развернутые на определенный угол по отно:нению к напряжениям,подаваемым на первичные обмотки. Последо 20 вательным соединенном ячеек можно преобразовать два напряжения, сдвинутые по фазе на90, в два других напряжения, также сдвинутых на 90 один относительно другого и разьернутых по отношению к исходным .напряжс 2 ниям под углом, соответствующим введенномучислу,С целью сохранения неизменного числа яче.ек независимо от преобразуемого числа, записанного в...

Номер патента: 202583

Опубликовано: 01.01.1967

Автор: Мииковский

МПК: H03M 1/50

Метки: кодирования, линейных, угловых

...зеркалом 5 и коммутатор 7,При кодировании малых (порядка 30) утловых перемещений дисков 8 и 9 вокруг осей 2 и Л часть ободов этих дисков выполнена в форме вогнутых цилиндрических зеркал 10 (см. фиг. 2). Световой луч от лампы 8, отражаясь от зеркал 10, достигает спирального зеркала 5. Перемещение дисков 8 и 9 вызывает поворот отраженных лучей.Фотоэлемент 11 освещается спиральным зеркалом 5 оптического блока 12. Амперметр 18 служит для контроля работы устройства,Цикл опроса угла отклонения луча г в блоке 12 начинается с того, что двигатель 6 замыкает коммутатор 7, который своим контактом 14 отпирает лампу 15 и подает анодное напряжение на тиратрон (либо тиристор) 16, Дальнейшее вращение зеркала 5 приводит к освещению фотоэлемента 11 и...

Номер патента: 202584

Опубликовано: 01.01.1967

Автор: Виноградов

МПК: G06F 11/08, H03M 13/51

Метки: исправлением, кодов, ошибок, передачи, приема, случайных

...месте приема завершится, потенциал обратной связи падает и через ячейку 12 отрицательного дифференцирования запускается сдвиг информации в устройстве управления перфорацией передающей машины. Низкий уровень обратной связи через инвертор 9 вновь разрешает выдачу информации в линию связи. Так продолжается до тех пор, пока при приеме не будет вновь обнаружена передача с ошибкой.Все переключатели на схеме в режиме передачи должны находиться в положении 2. Число переключателей 13 на два положения равно пятнадцати. При переключении контактов переключателей в режим прием, что соответствует на схеме положению 1, разры. ваются все цепи передачи, и это же устройство работает в режиме приема с возможностью исправления случайных одиночных...

Номер патента: 202586

Опубликовано: 01.01.1967

Автор: Флегонтов

МПК: H03M 7/00

Метки: координат, непрерывного, преобразования, прямоугольные, стадиометрических

...и 12. Коды чисел кодоносителей 1 - 5, считываемые устройством 9, преобразуются из параллельных в О последовательные, Лля этого вентили 10, пропускающие код каждого разряда на вход сумматоров 11 и 12, открываются последовательно один за другим с помощью импульсов С, - Сот распределителя импульсов 13. По следний представляет собой обычную схемумногопозиционного переключателя, на вход которого подаются импульсы от генератора импульсов 14. Разряды сравнивающих чисел (Я,)2; х 2 и Я)в; (а - х)в одновременно, на- О чиная с младших, поступают по своим кодоа к аз 3607/3ЦНИИПИ Комитета по Подп испоовете Министров ССС ипография, пр. Сапунова,3вым шинам на вход сумматоров 11 и 12. В результате сравнения на выходе сумматора 11 получается...

Номер патента: 202759

Опубликовано: 01.01.1967

Автор: Попов

МПК: H03B 5/08, H03M 1/60

Метки: датчик, частотный

...резонансный ЬС-контур. Это позволяет при изменении сопротивления резистора, емкости конденсатора, индуктивности и взаимоиндуктивности частотозадающих элементов датчика резко переключать рабочую частоту, т. е. имеются цепи с двумя селектирующими звеньями с разными частотами наименьшего затухания. Таким эффектом обладают автогенераторы, у которых частотно- зависимые цепи обратных связей составлены из комбинаций параллельного 1.С-,контура в сочетании с Г-образным, Т-образным, двойными Т-образными и цепочными КС - четырехполюсниками.На чертеже дана блок-схема одного из вариантов предложенного устройства с Г-образным КС-четырехполюсником.Устройство содержит Г-образный четырехполюсник 1, резонансный 1.С-контур 2, - цепь 3 отрицательной...

Номер патента: 203025

Опубликовано: 01.01.1967

Авторы: Артемьев, Барковский, Карпов, Куликовский

МПК: H03M 1/24

Метки: дистанционной, передачи, пространственных, синхронно, следящая, углов

...собой в последовательный контур.Принцип действия системы следующий.При подключении к обмоткам статора напряжения возбуждения внутри статора создается вращающееся магнитное поле, котороевзаимодействует с полем постоянного магнита и увлекает последний за собой, Через некоторое время постоянный магнит будет вращаться вокруг оси с той же скоростью, что ивращающееся магнитное поле,О Если вращение магнита происходит в плоскости начального положения, то в рамках 4датчика и приемника электродвижущие силыпе наводятся.В случае, если вращающийся магнит 2 от 5 клоняется от положения равновесия, поворачиваясь на углы ал и рвокруг осей карданного подвеса, в рамке 4 датчика наведетсяэ.д.с., амплитуда которой будет пропорциональна углу отклонения...

Номер патента: 203314

Опубликовано: 01.01.1967

Автор: Хренников

МПК: H03M 1/60

Метки: импульсов, частоту

...ток базы транзистора 2 по цепи 2, 4, б. Величина тока определяется резистором 4. Мгно венное значение тока базы в течение этого(первого) полупериода остается приблизительно постоянным, что обусловливает рост напряжения на конденсаторе б по линейному закону. Как только напряжение на конден саторе достигает величины напряжения стабилизации стабилитрона, стабилитрон пропускает ток, а ток базы резко прекращается, так как напряжение на конденсаторе дальше увеличиваться не может. Транзистор 2 пере ходит из состояния насьпцения в состояниеотсечки, а транзистор Ц наоборот открывается. Состояние сердечника в этот момент характеризуется точкой А (фиг. 2). Конденсатор б в этот (второй) полупериод разряжается до 25 нуля по цепи диод 8, триод Ц,...

Номер патента: 203321

Опубликовано: 01.01.1967

Авторы: Гуревич, Русинов, Смол

МПК: H03M 7/04

Метки: двоично-десятичном, интегрирования, коде, функций, циклическом

...2), если число в предыдущей декаде четное, и нечетная (5=1), если число в предыдущей декаде нечетное (перед самым старшим разрядом всегда подразумевается нуль - число четное). Логическая схема определения четности 15 производит суммирование по модулю числа единиц в коде каждого разряда интегрируемой функции схемами 1 б, выполняющими функцию несоответствия.Входы двух схем несоответствия 1 б, и 16 подсоединены к выходам ячеек регистра 1 попарно, а их выходы - ко входам схемы несоответствия 1 б;. Для введения поправки на четность содержимого предыдущей декады введена дополнительная схема несоответствия 5 10 15 20 25 ЗО 35 40 45 50 55 60 17, один вход .которой соединен с выходом схемы 1 б а второй - с выходом ячейки несоответствия 17...
