H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 269977

Опубликовано: 01.01.1970

Автор: Рагозин

МПК: H03M 7/26, H04B 3/46

Метки: дискретных, искажения, сигналов

...друг друга, сигнал поступает на входы схемы ИЛИ 8, С выхода схемы ИЛИ 8 снимается уже искаженный сигнал, который выходным триггером 18 преобразуется в прямоугольныепосылки.Для получения перемечных положительныхпреобладаний пакетный переключатель переводится в третье положение. При этом его элементы 20 и 22 подключают выходы ЛЗ 4 и 5через ключи 9 и 10 к схеме ИЛИ 8, а также10 подключают два нестабильных звуковых генератора блока 19 для управления этими ключами. Частота генераторов устанавливаетсяблизкой к скорости передачи информации, ноне равна ей.15 В этом случае со схемы ИЛИ 8 будет выходить пачка импульсов со случайным смещением фронтов, но в заданных пределах,обусловленных установкой переключателей 27,28 линии задержки 4,...

Номер патента: 270778

Опубликовано: 01.01.1970

Авторы: Бабанов, Лебедев, Серебр

МПК: H03M 7/04

Метки: группового, сигнала, телеграфного, формирования

...35 - 40, выходы которого соедцнены черезсоответствующие триггерные устройства 12 -1 б с ключами 17 - 21,Все устройство питается от двух источниковпитания напряжением 10 в. Для установкисхемы устройства в исходное состояние при 5включении питания предусмотрены кнопки 41и 42.При нажатии на клавишу триггерное устройство 1 - 5 запоминает кодовую комбинациюиз значений единицы и нуля, соответствующую 10заданной букве алфавита. Состояние плечакаждого триггера 1 - 5, при котором транзистор закрыт, обозначено 1, второе состояние - О. При задании информации в зависимости от заданного кода на каждый триггер 15либо подается сигнал, что соответствует единице, либо нет, что соответствует нулю, Таккак правые плечи триггеров 1 - 5 подключеныко...

Номер патента: 270798

Опубликовано: 01.01.1970

МПК: H03M 1/60

Метки: 270798

...1 на нулевой вход триггера (заштрихованная часть) одного импульса частоты /з на другой (единичный) вход триггера 2 поступали два импульса частоты ,. Тогда второй импульс частоты проходит через схему совпадения 3 на выход устройства.Это происходит при /1)Ь.При совпадении входных сигналов можетвозникнуть погрешность, вызванная неопре деленностью в срабатывании триггера 2.В результате на выход устройства проходит и следующий после совпадения импульсвысокой частоты /.Для предотвращения этого явления выход 15 схемы совпадения 3 через элемент задержки4 и схему ИЛИ 1 соединен с нулевым входом триггера 2.Тогда пришедший на выход схемы совпадения 3 импульс высокой частоты / пришедший 20 одновременно с импульсом низкой частоты /з,выполняет функции...

Номер патента: 270808

Опубликовано: 01.01.1970

Авторы: Краснобаев, Твнтно

МПК: H03M 1/36

Метки: длин, кодирования, отрезков

...выдаютодинаковый сигнал и датчики двух групп расположены поочередно, то при равномерном увеличении измеряемого отрезка напряжения на групповых щинах увеличивают равномеоно с каждым сработавшим датчиком. Разность напряжений групповых шин то равна нулю, когда число сработавших датчиков в каждой группе одинаково, что означает двоичный нуль, то не равна нулю, что означает двоичную единицу. Схемы сравнения, число которых равно числу двоичных разрядов, реагируют на разность напряжений между групповыми шинами. Число датчиков, объединенных в 20 одну группу, зависит от принятого кода и может быть различным.Предположим, что при срабатывании каждый датчик выдает 0,1 в (например, в качестве датчика используется фотоэлемент, выдаю щий при освещении...

Номер патента: 271109

Опубликовано: 01.01.1970

Авторы: Кушнер, Новиков

МПК: H03M 7/06

Метки: кодирующее, кодов, троичных

...троичного сменно-качественного кода на три разряда двенадцать комбинаций представляются тремя кодовыми кольцами, в которых два кольца получаются из Основного итем 1 рпх 1 сцснп 5 и снх Волам последнего соотвстсгв 5 ющцх от 1 ераторов циклической перестановки. При включении от ключей управления второй группы 19- 22 рсле 6 его контактами 8 и 10 происходит коммутация выходных шпн в соответствии с первым оператором циклической перестановки, а прп включении от ключец третьей группы 23- - 26 реле 7 его контактами 9 и 11 выходные шины коммутпруются в соответствии со вгорым оператором.В исходном состоянии вес ячейки регистра находятся в состоянии О. Для формирования кодовой комбпцац 1 ш (наприхер, 102) с помотцью 111 оча 16 ячейка 2 приВОдптся...

Номер патента: 271131

Опубликовано: 01.01.1970

Авторы: Бел, Блинков, Ломтев, Ндин

МПК: H03M 1/82

Метки: времени, интервалов, код, цифровой

...задержки 1 и 2 соответственно первого и второго разряда с отводами, регистры памяти 3 и 4 первого и второго разрядов с одиннадцатью входами, схемы сборки Пусть требуется измерить интервал Т= 1 О = 1,47 лксек. Перед измерением схему приводят в исходное состояние, после чего на вход линии задержки 1 подают измеряемый интервал Т. На ее выходах 91 - 0 появляются интервалы Т, задержанные относительно 15 друг друга на время дискретности первогооазряда, т. е. на 1 ксек. Передний фронт последнего интервала с выхода 01 запускает триггер 7, а следующий непосредственно за низа задний фронт одного из предыдущих интерва лов со схемы сборки 5, поступивший па схемусборки в данном случае с выхода 1 т линии задержки, возвращает триггер 7 в исходное...

Номер патента: 271132

Опубликовано: 01.01.1970

МПК: H03M 1/38

Метки: 271132

...ца выходе инверторов 1 имеет место отрицательное напряжение, а па выходах ипверторов 2 и 3 - нулевое. После окончания сигнала сброса на вход ицвертора 1 первого разряда подается отрицательное напряжение, В результате чего транзистор ицвертора 1 быстро (так как до этого был закрыт) открывается и входит в насьццепие ц ца его выходе образуется нулевое напряжение. На выходе схемы ИЛИ 8 также образуется нулевое напряжение, которым включается ключ первого разряда уравновешивающей цепи. Срабатывает нуль-орган, и на входы схем И (4 и б) подаются прямой н инверсный сигналы небаланса цуль-органа. Так как инверторы 2 и 3 до срабатывания находилпсь в состоянии насыщения, а время срабатывания ключа и нуль-органа выбрано меньше времени выхода...

Номер патента: 271133

Опубликовано: 01.01.1970

Авторы: Кудр, Лысенко

МПК: H03M 1/60

Метки: перемещений, угловых

...4, стабилизатор тока 5 и частотный детектор б. 25Принцип действия устройства состоит в том, что напряженность внешней помехи, влияющей на напряженность, создаваемую контуром 3, измеряется вторым частотным датчиком 2, вынесенным из зоны действия магнитного конту ра 8. Для уменьп 1 енпя размеров датчика магнитньш контур 3 выполнен в виде двух соленоидов со встречным включением так, что во внешнем пространстве его поле сушественно ослабляется, а в зоне частотного датчика 1 создается поле требуемого уровня.11 еподвпжный магнитный контур 4 является опорной магнитной системой, общей для всего объекта и жестко связанной с ннм. Эта магнитная система выполняется, например, в виде колец Гельмгольца или соленоида достаточного радиуса с...

Номер патента: 271338

Опубликовано: 01.01.1970

Автор: Жиров

МПК: G01B 7/02, G06G 7/02, H03M 1/24 ...

Метки: перемещения, функциональный

...насыщения с поперечными разрезами на боковых стержнях. В эти разрезы помещены элементы Холла 2 и 3. Внутрь дросселя частично введец подвижноц фигурный)остоянный магнит 4, выступающая часть которого обхвачена магнитным шунтом 5. Эл- мецты Холла включены последователыго, ичерез них пропускается постоянный 3 или переменный) ток от источника 6. Выходныеэлектроды элементов Холла включены согласно последовательно или параллельно) так,что э. д. с. элементов складываются. Постоянцьц магии 4 вы)10,1 цсц 31)ц 5 3 рць 3 ц сос явным из част.ц, причем соседние части нама:- ццчены в противоположных направлениях цо отношеншо друг к другу для получения знако переменных функций. Проч)1)ль магнита определяется заданной фуцкцией выход:)ого сигнала от...

Номер патента: 271892

Опубликовано: 01.01.1970

МПК: H03M 7/22

Метки: 271892

...работает следующим образом, После подачи напряжения от источника 1 через резистор 2 в зависимости от замкнутого ключа (одного из 15) через группу:из диодов 18 - 39 напряжение от источника 1 появляется на всех (или части) выходных шипах 40 - 43 (в зависимости от кода) через ряд промежуточных шин 44 - 49.Для формирования выходных сигналов только на одной выходной шине 40, 41, 42, 43 необходимо замкнуть соответственно ключи 10, 14, 1 б, 17,Формирование выходных сигналов на двух соседних выходных шинах 40 и 41, 41 и 42, 42 и 43 осуществляется замыканием собственно ключей б, 12, 15, прп этом напряжение от источника 1 будет подано на промежуточные шины 44, 47 и 49.Формирование выходных сигналов на трех соседних выходных шинах 40, 41...

Номер патента: 271915

Опубликовано: 01.01.1970

Авторы: Кантор, Ленинградский, Смолов

МПК: H03M 1/66

Метки: мостовой, функциональный, цифро-аналоговый

...соответствующие триггеры 11 - 18 (см. фиг. 2), и на выходах 18 - 23 возникает код Л (на схеме изображен случай работы с трехэлементным кодом Лпри Л = (Лт.) -, Заданная зависимость Л =Ф(М) может быть набрана, например, йерфокартой, обеспечивающей необходимые соедичения вертикальных и горизонтальных шин функционального преобразователя цифра - цифра 14. С приходом тактового ,импульса триггер 15 опрокидывается, открывается первая группа схем И, и на блоке 5 н на дополнительном блоке цифровых управляемых резисторов 1 б устанавливается заданное значение сопротивления, Поступающий затем через линию задержки 9 отрицательный,импульс отпирает транзистор 7 и начинается герезаряд конденсатора 24, оопровождающийся практически линейным изменением...

Номер патента: 271916

Опубликовано: 01.01.1970

МПК: H03M 1/66

Метки: 271916

...10 стабилизированного напряжения.Схема работает следующим образом.Если в триггере регистра 1 записан О, то открыт ключ 7, соединенный с корпусом,источника питания 10, и закрыт ключ Ф, соединенный с шиной + источника питания; если в триггере регистра 1 записана 1, то ключ 8 открывается с частотой выбранного переменного напряжения и фазой, определяемой,положением триггера знака 2, а ключ 7 работает в прогивофазе. Приэтом выходное напряжение преобразователя имеет прямоугольную форму. При подаче иа схемы И 4 переменного,напряжения, фазы которого сдвинуты друг относительно друга на 180, на схему ИЛ 11 5 поступает сигнал определенной фазы в зависимости от того, какая из схем И 1 отк 1 мята нулевым выходом трип ера знака 2.Сигнал с выхода...

Номер патента: 271917

Опубликовано: 01.01.1970

Авторы: Вычислительной, Институт, Чапенко, Ялтевш

МПК: H03M 1/46

Метки: код

...вход схемы 21 соединен с единичным выходом триггера 4, импульсный вход ее - с выходом вентиля 8.Схемы управления триггером любого разряда, за исключением младшего, идентичны. Например, триггер 3 управляется с помощью схемы 14, 18, 19, триггер 2 - с помощью схем 13, 1 б, 17. Единичный вход управляющегогр 1 иггера 22 соединен со входом 23 начало преобразования,Устройство индикации окончания ляееОбаазвания состоит из триггера 24, двух кипи-.реле 25 и 26, собирательной схемы 27 и дифференцирующей цепочки 28. Выход схемы 10 соединен со счетным, входом триггера 24. Единичный выход последнего подключен к кипп-реле 25, нулевой выход триггера 24 соединен с кипп-реле 26 причем кипи-реле 25 и 26 представляют собой ждущие...

Номер патента: 271919

Опубликовано: 01.01.1970

Авторы: Абрамсон, Голендберг, Гугелев

МПК: H03M 1/64

Метки: автоподстройки, фазы

...ствие на фазы выходного сигпутем изменения частоты автора, что увеличивает ошибжуточного преобразования и Недос в том, чт нала ир тономно ку за сток да возде сходит генер пров27199 25 Предмет изобретения оставитель Е, А. СеменоваТехред Т. П. Курилко Корректор С. А. Кузовенкова едото дакт Заказ 2421/13 Тираж 480 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж-З 5, Раушская наб д. 4/5 Типография, пр. Сапунова Ятор 7, формирующий по длительности импульсы с формирователя 6.Передний фронт входного прямоугольного напряжения частотой 21 запускает управляемый одновибратор 1, формирующий импульсы длительностью, близкой к половине периода входного напряжения. Задним фронтом им,пульса с одновибратора...

Номер патента: 272096

Опубликовано: 01.01.1970

Авторы: Афан, Ева, Портнов, Пшеничников, Центральный

МПК: H03M 13/05

Метки: линий, радиальных, связи

...Для четкого разделения моментов работы триггеров разрешающий сигнал с выхода триггера 3, на вход элемента 5 з подается только после того, как триггер окажется в исходном состоянии. Это исключает возмож 272096ность преждевременного исчезновения сигнала сброса триггера З 1 в исходное состояние.Аналогично с помощью схем совпадений 5 з - 5 контролируется наличие контрольных сигналов от всех остальных контролируемых пунктов. После приема контрольного сигнала выходной сигнал схемы совпадения 5 переводит в возбужденное состояние триггер 3 п+ц, в результате чего переводится в исходное состояние адресный триггер д. Сигналом 10 от блока 4 триггер 3+ц переводится в исходное состояние. На этом цикл контроля завершается.Так как время срабатывания...

Номер патента: 272666

Опубликовано: 01.01.1970

Авторы: Акушский, Юдицкий

МПК: G06F 5/00, H03M 7/00

Метки: кодирования, чисел

...Оно позволяет широко маневрировать величинами К, (являющимися связями между непози 55 ционным и позиционным представлениями числа), 50 Когда для проведения операций надо иметьпредставление о полном значении числа для 60 использования формул восстановления в виде(1) или (3), необходимо знать компоненты , в то время как нам известны лишь величины остатков а;. Переход от а, к у, проводится по величине веса Яу. Выбирают одно 65 или несколько К;, чтобы они образовали по Как уже указывалось, вес числа не зависитот формы его полиномиального представления 35 и различные представления отличаются другот друга величинами К,.Пусть К, и К, - величины К, для различных представлений У и У" одного и того 40 же числа У. Пусть далее К, =К,...

Номер патента: 272687

Опубликовано: 01.01.1970

Авторы: Гелкев, Лемберг, Микадзе, Ни

МПК: H03M 1/60

Метки: двоичный, код, преобразования, сигналов, частотных

...К - коэффициент пропорциональности.11 з выражения 3) ясно, что выю.твое цапрюкеиие ца выходе цреооразовател кола вцацряжечце ПКП прямо пропорци цальцоЗО периоду преобразуемого частотного сигнала.,) " 77И( РПОСТО ИсРЯЖОИ 1, 1. С. 12),Я( - Нне) СООТВЕ)СТВЮЩЕС ЗЛЯДИЕУ РЯЗР 51,)" ,07;СТ,ОГО рС)1("1 р)1 ПК)1;, СсЬ вс(11 Чис 1 О." 0511.1). Она зависит От 1:с,ипни) питакнцего ияпр жени и рязрдно;ти ПК 171. 3 о Вид (ОР 1 Л)1;Л 5 ЫХО )И 01 О ПЯПП 51)СИ (.ПК с )1 я Гцс; сзис Гор .) х пм пп: лов 5) и 2 Й: глс )1 . разрядность 11 К 111;) -- 0,), .)Я 1 ИСс)НП.):11 В СЧСТ 10)1 РСГИС 1 РСПКН,;Р, - ,сопротивление нагрузки, ооычно ря- ное 2 Я.Из сравнения правых сторон выряжсний."7)77 (77иальности К)=,; (6)1Выход ПК 111 подключают к шине питани...

Номер патента: 272688

Опубликовано: 01.01.1970

Авторы: Диденко, Специальное, Ставницкий, Турчин, Чернец

МПК: H03M 1/88

Метки: напряжение, постоянного, функциональный, частоты

...Напряжение от первого полюса источника питация подводится к частотомерамсоответственно через добавочные резисторы б 3 о систем автоматического.э А;яЕсли подать на частотомер Е через добавочный резистор б или 7 и зашунтировать переменную составляющую напряжения на частотомере фильтрующим конденсатором, то протекающий через частотомер ток 1 будет равен 1 = аСI = а(Ео - Ид) где Р - сопротивление резистора,Отсюдаа Еот(2) Так как Е, и Я - ве.чичины постоянные, то,подставив вместо них постоянные коэффициеп.ты А и В, получимА .т1+ВУаЕо 1 Ео1+ ай,У 1+ айлУ 1 - Ео 11 д - Ео у Ео1+ В,г т, е. напряжение на частотомере нелинейно зависит от частоты и зависимость эта выражается вогнутой кривой б на фиг. 2.Выходное напряжение представляет...

Номер патента: 272689

Опубликовано: 01.01.1970

Автор: Телицын

МПК: G01R 23/06, H03M 1/60

Метки: код, цифровой, частоты

...во времени на1То= - . В схеме 2 привязки входные импульсыочастоты Рсовмещаются во времени с импульсами последовательности Р, . При этом импульсы па выходе схемы привязки имеют частоту Р, но появляются только в момеп и появления импульсов Р; . Это неооходимо для исключения совпадений во времени импульсов на двух входах ячейки сравнения частот. Сх- мы привязки широко известны.Делитель эталонной частоты предназначен для формирования эталонных частот делением частоты Р, в каждом разряде на два,Сравнение входной и эталонной частот данного разряда производится в ячейках 4.Для исключения аномальных ошибок, которые возможны в промежутке времени между моментом изменения состояния старшего разряда и соответствующим изменением младших,...

Номер патента: 272690

Опубликовано: 01.01.1970

Авторы: Рыжов, Скаткин

МПК: H03M 1/52

Метки: отехническл, ьиьлиотека•а

...схема дает слцественн; й экономический эфФект. так как большая вечпчина выходного напряжения позволяет простить последующее измерительное индикэтоп. ное устройство, а сам логарифмический измеритель содержит меньше электронного обор"- дования 1 интегрирюших конденсаторов 1 пд сравнению с известным.На чертеже показан вариант схемы предлагаемогостройства.Опо содержит формирователь имп льсов / дозир .ющие конденсаторы 2, диоды 8 зап"да дозир.юшнх конденсаторов, диоды 4 разо "да дозир.ющих конденсаторов, резисторы б раз ряда дозирующих конденсаторов, интегрирую. щий конденсатор б и резистор 7 интегрирующего контура.Если входные импульсы распределены во времени по закону Пуассона, то средняя величина заряда д, передаваемого на...

Номер патента: 273270

Опубликовано: 01.01.1970

Авторы: Белогорский, Диков, Насибуллин

МПК: H03M 7/22

Метки: 273270

...6 по ко нате Х, 7 - по координате У, ключ сме 8 и ключ 9 подготовки выборки. Вследствие того, что сердечники к цатных трансформаторов це прсдцазцач для хранения информации, а выполняют переключательные функции, являясь схсовпадения или вентилями, то они т щения всегда поддерживаются в одц деленном состоянии, например - В 1 х и 1 г переводятся в состояние +В вая положительный импульс тока -мотке 4, а возврат в - В, током формирует отрицательный импульс тоИсходным состоянием прсдла гаек шифратора является состоя;ше с за ключами 6, 7, 9 и открытым ключом все координатные сердечники и огра ные сопротивления 10 и 11 прогекает фиксирующий все серлеч;шки в нпе - В,.Прц поступлении сигнала обраще поминаюи 1 ему устройств. за шелом...

Номер патента: 273516

Опубликовано: 01.01.1970

Автор: Смирнов

МПК: H03M 13/05

Метки: декодирующее, исправлением, многократныхошибок, обнаружением, одиночных

...схемы И С, д входами и одним выходом служат для выявления комбинационных ошибок. Сигналы с их выходов поступа,"от в К-разрядов информационного регистра. б -- логические схемы И с двумя входами и одним выходом. Через схемы 7 первые К-проверочных цифр считываются в информационный регистр.Считывание проверочных цифр в г-разряд. ный двоичный счетчик может осуществляться так же, как, например в схеме предлагаемого декодирующего устройства,Схема работает следующим образом.Двоичная последовательность (кодовая комбинация), содержащая или не содержащая искаженные двоичные знаки, подается в устройство 1 записи и приема последовательно во времени. Первые К-цифр записываются в информационный регистр, а в проверочный регистр Я записываются...

Номер патента: 273518

Опубликовано: 01.01.1970

Авторы: Дррменко, Павленко, Прибьф, Танцюра

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

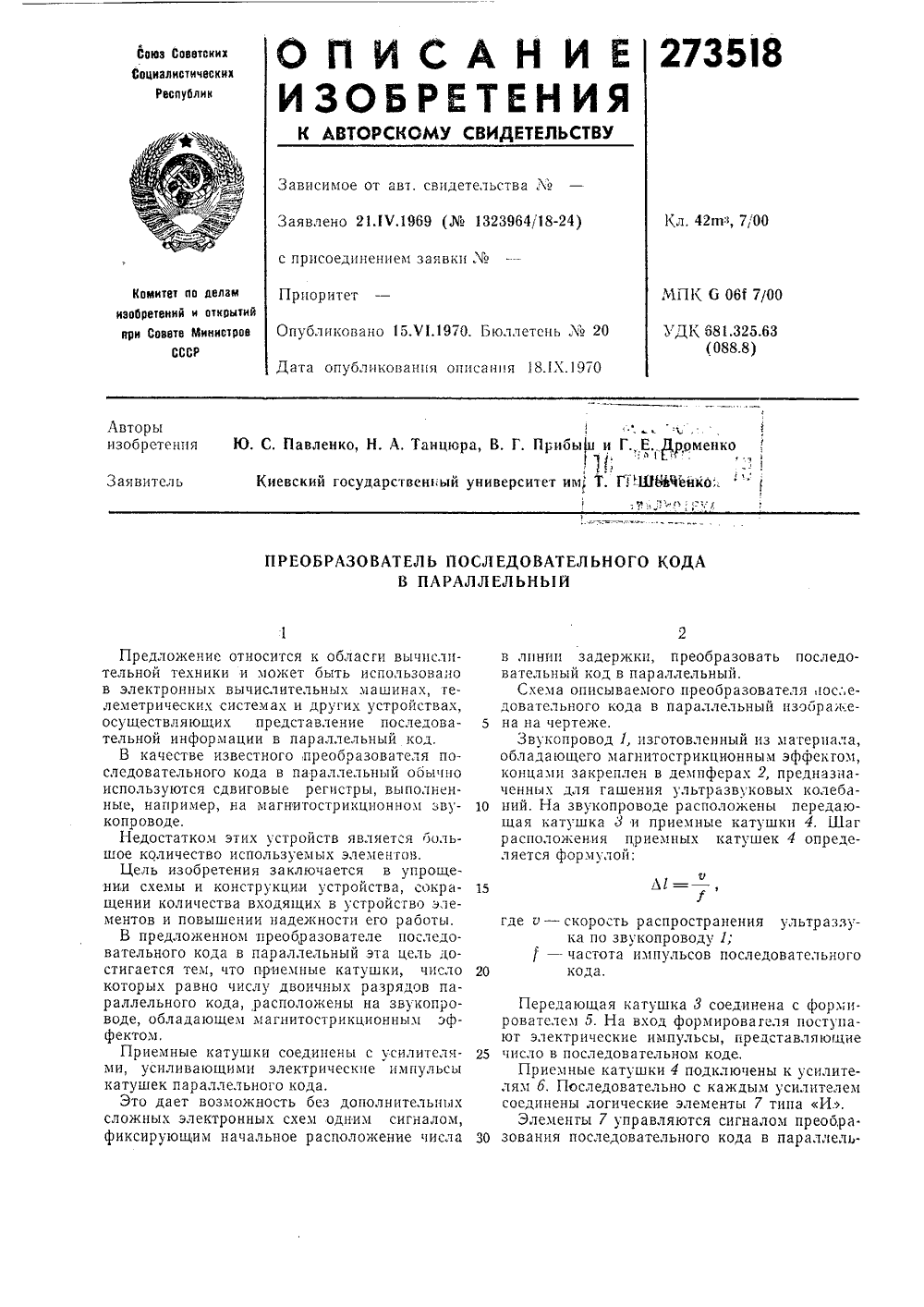

...последовательного кода в параллельный эта цель достигается тем, что приемные катушки, число 20которых равно числу двоичных разрядов параллельного кода, расположены на звукопроводе, обладающем магнитострикционным эффектом,Приемные катушки соединены с усилителчми, усиливающими электрические импульсыкатушек параллельного кода.Это дает возможность без дополнительныхсложных электронных схем одним сигналом,фиксирующим начальное расположение числа 30 де о - скорость распространения ультраззука по звукопроводу 1; 1 - частота импульсов последовательного кода.273518 Предмет изобретения Составитель Ю. Д. РозентальТехред А, А, Камышникова Коррекз дактор Б. С. Нанки. Л, Митрохина Заказ 2541/16 Тираж 480 Подписпо ЦНИИПИ Комитета по делам...

Номер патента: 273525

Опубликовано: 01.01.1970

Авторы: Абузин, Волков, Зева, Карюкин, Коптилин, Муравлев, Николаев, Орлов, Погодин, Пуханов, Романчев, Рудановский, Савушкин, Смирнов, Старшов, Шуйский

МПК: B61K 9/12, H03M 1/82

Метки: железнодорожного, подвижного, свойств, состава, ходовых

...все устройство в целом. состоит из генератора продвигающих импульсов и силовой части, работающей от сети трехфазного тока напряжением ЗоО в.Устройство работает следующим образом. Оно регистрирует данные, вводимые вручную до роспуска состава и вводимые автоматически во время роспуска, Устройство имеет два режима работы: Запись и Перфорация.В режиме Запись производится измерение интервалов времени прохождения вагоном определенных отрезков пути, а также средних значений скорости и направления ветра.Интервалы времени определяются моментами прохождения вагоном путевых датчиков, установленных вдоль пути движения вагона на определенных расстояниях, Датчики 2 (1, (2и) установлены на первом пути, датчики 3 (1, 2п) - на втором и т....

Номер патента: 273534

Опубликовано: 01.01.1970

Авторы: Кулесский, Шубенко

МПК: G06G 7/48, H03M 1/00

Метки: ilbjlhotitka, йрш, патентно

...с 15 зоной нечувствительности; 8 - управляемыйэлемент с зоной нечувствительности; 9 - релейный элемент; 10, 14 - резисторы.Сумматор, состоящий из усилителя 1 с резисторами 12, И, 14, производит сложение квантуемого сигнала х со вспомогательным х Последний вырабатывается интегратором на усилителе 2 с конденсатором 4 в цепи обратной связи. В интервалах между уровнями квантования хполучается интегрированиемФвеличины Х, поступающей через резистор 10.При значениях х, соответствующих уровням квантования сигнал х, усилителя 2 быстро изменяется в согласном с х направлении, ЗО обеспечивая скачок х на величину о.480открытий п кая наб., д. Подписноеветс Министров СССР Типогра пр. Сапунова Управление скачкообразным изменением х, осуществляется...

Номер патента: 273539

Опубликовано: 01.01.1970

МПК: H03M 1/10

Метки: «угол—код», автоматической, преобразователей, проверки

...распределителем, все выходы которого подключены к проверяемому преобразователю, соединенному с валом двигателя; проверяемый преобразователь через логическую схему соединен со сдвигающим регистром и 25 схемой вычитания, в цепь переносов которой включена схема запрет, а выход сдвигающего регистра соединен со схемой вычитания, на выходе которой стоит схема запрет, запрещающие входы обеих схем запрет 30 ервым разрядом преобразо273539 Предмет изобретения Составитель Н, И, ДементьевТскред А. А, Камышникова Коррекяор Г. И. Тарасова Редактор Б, С. Нанкина Заказ 2547/11 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий лри Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 дыдущей на 1 единицу...

Номер патента: 273540

Опубликовано: 01.01.1970

Авторы: Габидулин, Драгонер, Макаров

МПК: H03M 1/50, H03M 1/64

Метки: «угол—код»

...выходного напряжения фазовращателя и с выходом генератора импульсов заполнения. Выход триггера 8 соединен со входом устройства 9 расширения вре менного интервала., другой вход которого связан с выходом нуль-органа 2 опорного напряжения. Входы ключа 10 связаны с выходом генератора б импульсов заполнения и устройства расширения временного интервала, вы ход ключа 10 соединен со входом младшихразрядов счетчика 7.Выходное напряжение фазовращателя 1сдвинуто по фазе относительно опорного напряжения на угол, пропорциональный углу а 20 поворота оси фазовращателя. С помощьюнуль-органа 2 и 3 и триггера 4 сдвиг фазы преобразуется во временной интервал, на время которого ключ б открывается и импульсы с генератора импульсов заполнения поступа ют на...

Номер патента: 273541

Опубликовано: 01.01.1970

Автор: Пасынков

МПК: H03M 1/82

Метки: временного, интервала, напряжение, постоянное

...тока.На чертеже показана структурная схема предлагаемого преобразователя.Формирующее устройство возбуждается входным периодическим напряжением и вырабатывает два импульса. Один стабильной длительностью 10 н другои длительносты Т - Гс, причем о (Т(минимальный преобр аз уе мы й пер иод) . 5 Преобразователь работает следующим образом.На вход формирующего устройства 1 подается напряжение с периодом Т, Формирователь управляет переключающим устройством 10 2 таким образом, что в течевне 1, оно соединяет выход усилителя 3 со входом фильтра 4, а в течение оставшейся части периода Т - 1, соединяет источник опорного напряжения Б со входом того же фильтра, Полярность 15 напряжения источника 5 Е, противоположнаполярности выходного напряжения...

Номер патента: 273542

Опубликовано: 01.01.1970

Авторы: Габиташвили, Гогишвили, Девдариани, Лемберг, Микадзе

МПК: G01R 25/08, H03M 1/60

Метки: библиотека

...обозначения:1 - конденсаторная ячейка памяти; 2 - определитель перехода напряжения через О; 3 - триггер; 4 - схема совпадения; 5 в генерат ударного возбуждения; б - нуль-орган; 7 - триггер; 8 - схема совпадения; 9 - генератор импульсов; 10 - счетчик импульсов; 11 схема совпадения; 12 - триггер,Измеряемый частотный сигнал подводится ко входам конденсаторной ячейки памяти 1, предназначенной для запоминания мгновенного значения напряжения измеряемого частотного сигнала, и определителя перехода 2, служащего для фиксации момента перехода измеряемого частотного сигнала через нулевое значение. Выход трипера 3 соединен со входом схемы совпадения 4, другой вход которой соединен с выходом определителя перехода 2. Схема совпадения 4 соединена...

Номер патента: 274151

Опубликовано: 01.01.1970

Авторы: Ильенко, Мителев, Пушкарь, Харьковский

МПК: H03M 5/02

Метки: автоматический, код, мост, преобразования, сопротивления
