Преобразователь напряжения в частоту следования импульсов
Номер патента: 209045
Опубликовано: 01.01.1968
МПК: G01R 19/25, H03M 1/60
Метки: импульсов, следования, частоту
...что интегрирующая емкость включена в диагональ четырехплечевого моста, образованно го ключевыми элементами, что позволяет использовать меньшее количество оборудования, в частности схем сравнения, и повышает точность устройства и диапазон изменения выходной частоты. 15Блок-схема устройства дана на фиг. 1; на фиг. 2 - один из ее вариантов, Устройство состоит из преобразователя 1 напряжения в ток, интегрирующего элемента 2, включенного и диагональ четырехплечевого моста, образо ванного ключевыми элементами 3, устройства сравнения 4, сравнивающее выходное напряжение интегрирующего элемента с опорным, триггера 5, управляемого импульсами с устройства сравнения и управляющего ключевы ми элементами 3.Соединение выходов тритгера 5 с ключевыми...
Преобразователь перемещения в цифровой код
Номер патента: 209053
Опубликовано: 01.01.1968
Авторы: Институ, Напрасников, Поздн, Технической
МПК: H03M 1/30
Метки: код, перемещения, цифровой
...перемещения в код интегрирующего типа, в которых для оп ределения направления перемещения устанавливается несколько чувствительных элементов, соединенных с логическим устройством, определяющим знак приращения.Предложенное устройство отличается тем, 10 что с помощью одного чувствительного элемента удается получить знак приращения. Знак, приращения определяется по отклонению щупа вверх или вниз (влево, вправо) относительно кодовой шкалы, у которой границы 15 квантов образуют с линией считывания острый угол, а сами квантовые участки выполнены в виде выступов.На фиг. 1 показан преобсверху; на фиг. 2 - видфиг. 1,Предмет изобретени Преобразователь пере код интегрирующего ти мерную кодовую шкалу съема информации, отл целью оценки знака пер...
Симметричный ключ на диффузионных транзисторах
Номер патента: 209063
Опубликовано: 01.01.1968
МПК: H03K 17/61, H03M 1/66
Метки: диффузионных, ключ, симметричный, транзисторах
...с триггера б, собранного на транзисторах 7 и 8, через 3 эммитерный повторитель на транзисторе 9 и цепочки связи 10 и,11. При подаче стабильных по длительности импульсов, напряжения соответствующей полярности па базы транзисторов 1 - 4 транзисторы 1 и 3 открываются, причем время включения тф у транзистора 1 намного больше, чем у транзистора 3. Времяв течение которого транзистор 3 открыт, выбирается за счет индуктивности дифференцирующего трансформатора таким образом, чтобы оно было больше времени включения транзистора 1 (т,эф, ), т. е. чтобы транзистор 3 был открыт на время переходного процесса в транзисторах 1 и 2. При подаче на вход импульсов другой полярности транзистор 1 выключается, а транзисторы 2 и 4 включаются, Время, выключения...
209064
Номер патента: 209064
Опубликовано: 01.01.1968
Автор: Изобре
МПК: H03M 1/48
Метки: 209064
...со схемой управления логикой преобразования 2, непосредственный преобразователь код-напряжение 3, нуль-орган 4, ком.мутаторы 5 и б, узлы запоминания 7, интегрирующие усилители О и ключи 9 и 10.15 Блоки 2, 3, 4, 5, обведенные на схеме пунктирной линией, составляют аппаратуру аналогоцифрового преобразователя.В режиме преобразования аналог-кодключи 9, 10 находятся в положении а. Ана логовые сигналы, получаемые от датчиков,через коммутатор каналов ввода-вывода 5 поступают для сравнения на один из входов нуль-органа 4, на второй вход которого подается напряжение обратной связи, снимае мое с выхода преобразователя код-напряжение 3.Преобразование происходит, например, пометоду поразрядного взвешивания.Преобразователь работает по прин30...
Устройство для автоматического выбора шкалы измерений в преобразователях «аналог-код»
Номер патента: 209073
Опубликовано: 01.01.1968
Автор: Пилипчук
МПК: H03M 1/18
Метки: «аналог-код», выбора, измерений, преобразователях, шкалы
...установит триггер 10 в 1. С выхода О триггера 10 на вход схемы совпадения 7 поступит потенциал, запрещающий прохождение импульса конца преобразования через схему совпадения 7, На этом преобразование заканчивается, На узле индикации 5 будет высвечен код, соответствующий измеряемой аналоговой величине, а на индикаторе шкалы 17 - первая (максимальная) шкала.Если же при измерении на первой (максимальной) шкале на счетчик 4 поступит количество импульсов меньше, чем число, установленное с помощью переключателя точности 12 на схеме совпадения И, то в процессе преобразования схема совпадения И не выдает импульса, и триггер 10 останется в О.Выработанный узлом управления 3 импульс конца преобразования вызовет срабатывание схемы совпадения 7, так...
Преобразователь электрических сигналов
Номер патента: 209077
Опубликовано: 01.01.1968
Автор: Минковский
МПК: H03M 1/22
Метки: сигналов, электрических
...с цель валы элек единены с дифференциПреобразователь например, в скорост ворота оси, содержа интеграторы и меха отличающийся тем, точности, выходные ских интеграторов с лами механического Зависимое от авт, свидетельстваИзвестны преобразователи электрическихсигналов в угол поворота выходного вала,Предложенное устройство отличается отизвестных тем, что в нем выходные валыэлектромеханических интеграторов соединены 5с входными валами механического дифференциала.Схема устройства приведена на чертеже.Устройство содержит интеграторы 1 и 2 и механический дифференциал 3, 10Обмотки интеграторов 1 и 2, например,счетчиков активной энергии, питаются от сетипостоянного напряжения. Выходные валы ин.теграторов вращаются с одинаковыми по величине и...
Преобразователь «напряжение— код».
Номер патента: 209086
Опубликовано: 01.01.1968
Авторы: Касперович, Патерикин, Твердохлеб, Электрометрии
МПК: H03M 1/38
Метки: код, напряжение
...не будет), после чего Ж станет равным 7 Л, а счетчик переключится на вычитание.Импульс с последней шины распределителя переведет триггер 13 из состояния 1 в О. Счетчик по-прежнему будет работать на вычитание.Импульсом с последней шины будет также запущено реле времени 7, которое обеспечит вычитание из счетчика 4 еще одной единицы. При этом последний триггер 13 снова перейдет в состояние 1 и переведет тем самым тритгер 12 в состояние О.Компенсационное напряжение ГЛ при этом будет равно 5 Л, Одновременно с появлением импульса на последней шине распределителя запускается кипп-реле 20 и через схему ИЛИ 21 переводит триггер 18 в состояние 1, На этом первое измерение импульса заканчивается, После этого при подаче синхроимпульса, разрешающего...
Преобразователь временных интервалов
Номер патента: 209839
Опубликовано: 01.01.1968
МПК: G04F 10/04, H03M 1/50
Метки: временных, интервалов
...входного импульса ток заряда накопительного конденсатора 2 остается постоянным благодаря действию отрицательной обратной связи. Режим зарядного триода, амплитуда входного импульса и величина накопительно209839 Составитель В, Д. МахнановТехред Т. П. Курилке Кор сторы: О, Б. Тюрина и 3. И, Тарасова еда кто лаин Заказ 4810 Тираж 880ЦРИИПИ Комитета по делам изооретеиий и открытий приМосква, Центр, пр. Серова, д. 4 Подписно овете Министров СССТипография, пр, Сапунова,го конденсатора выбираются таким образом, чтобы во время воздействия т,ах напряжение на конденсаторе изменялось линейно, Для линейного преобразования необходимо, чтобыпахПри подаче на вход серии импульсов, которую надо преобразовать во временный интервал, пропорциональный...

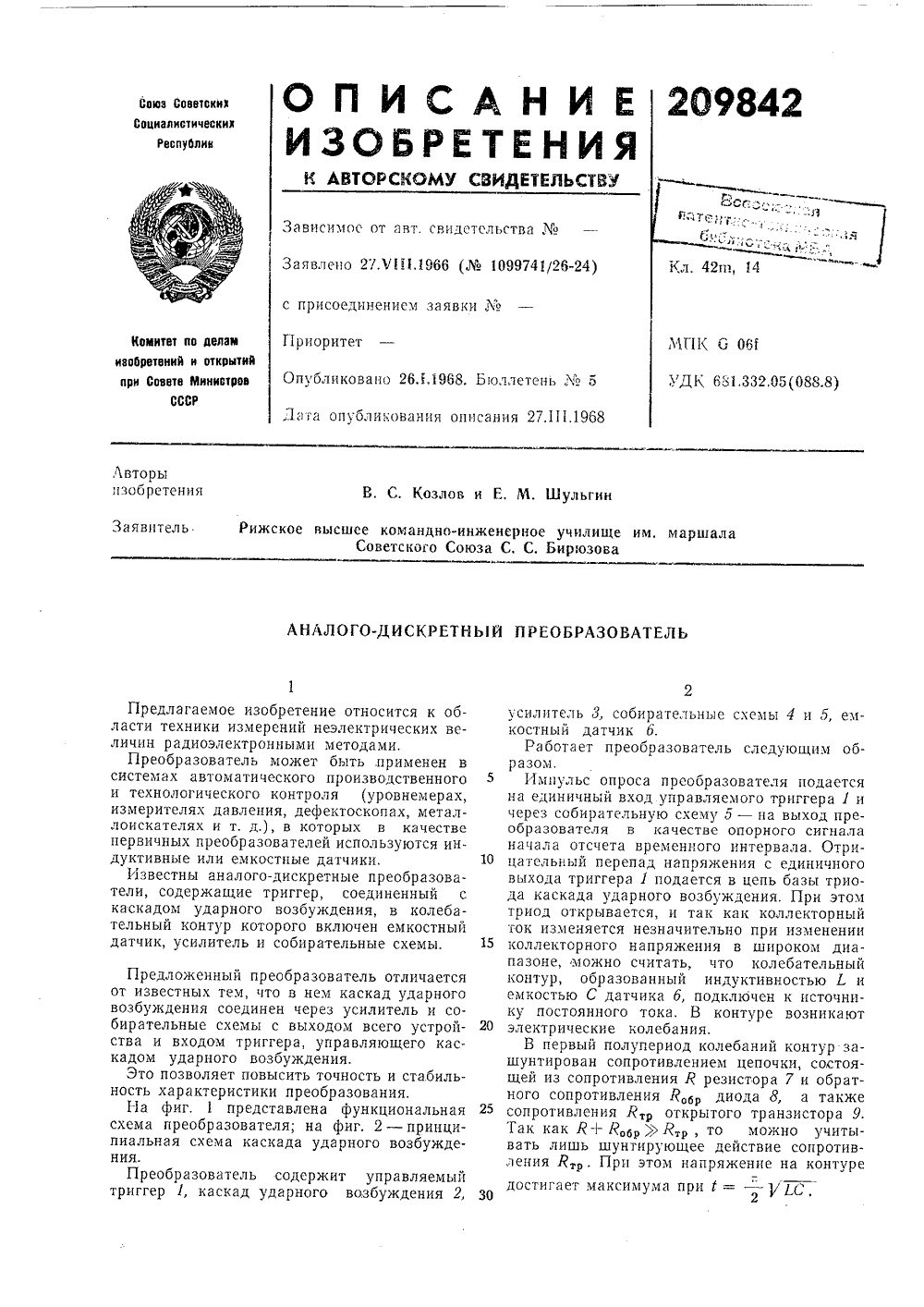

Аналого-дискретный преобразователь
Номер патента: 209842
Опубликовано: 01.01.1968
Авторы: Козлов, Рижское, Шульгин
МПК: H03M 1/50
Метки: аналого-дискретный
...(уровнемерах, измерителях давления, дефектоскопах, металлоискателях и т. д.), в которых в качестве первичных преобразователей используются индуктивные или емкостные датчики.Известны аналого-дискретные преобразователи, содержащие триггер, соединенный с каскадом ударного возбуждения, в колебательный контур которого включен емкостный датчик, усилитель и собирательные схемы. Предложенныи преобразователь отличается от известных тем, что в нем каскад ударного возбуждения соединен через усилитель и собирательные схемы с выходом всего устроиства и входом триггера, управляющего каскадом ударного возбуждения.Это позволяет повысить точность и стабильность характеристики преобразования.На фиг. 1 представлена функциональная схема преобразователя;...
Устройство для получения отсчета от одного начала в цифровых интеграторах интерваловвремени
Номер патента: 209843
Опубликовано: 01.01.1968
Автор: Лернер
МПК: G04F 10/04, H03M 1/50
Метки: интеграторах, интерваловвремени, начала, одного, отсчета, цифровых
...8 и затемна регистр. При поступлении первого импульса считывания регистр переходит в следующее устойчивое состояние, закрываются все ключи кроме второго, и начинается заполне ние счетчика 7-. В первом счетчике, такимобразом, хранится число импульсов, прошедшее от начала измерения до поступления первого импульса считывания.Через время, равное переходному процес су, в счетчике с помощью элемента задержки81 схемы считывания 91 число из счетчика переносится в запоминающее устройство 10.При поступлении п-го импульса считыванияоткрывается ключ 5", заполняется счетчик 7", 20 и через время, определяемое задержкой 8",схема считывания 9" заносит показания счетчика 7" в запоминающее устройство.Таким образом, в запоминающем устройстве 10 хранятся...
Широтно-импульскый модулятор
Номер патента: 209858
Опубликовано: 01.01.1968
Автор: Голуенко
Метки: модулятор, широтно-импульскый
...сердечник промежуточных трансформаторов 6 и 7 и не создает помех на управляющем электроде тиристоров 4 и 6, Сопротивление резисторов 8 ограничивает ток через диоды 10 при насыщении дросселей магнитных 10 усилителей 1 и 2.В суммарной характеристике магнитныхусилителей 1 и 2 током смещения через обмотки 11 образована зона, нечувствительности, предотвращающяя включение тиристоров при переходном процессе, так что при нулевом управляющем сигнале индуктивность дросселей магнитных усилителей 1 и 2 большая, и трансформаторы 6 и 7 не перемагничиваются.При автогенерации модулятора после вклю чения одного из тиристоров отключается тиристор противоположного плеча, и конденсатор 12 перезаряжается; одновременно через цепь отрицательной...
Самонастраивающийся преобразователь знакопеременных частотно-импульсных сигналовв код
Номер патента: 210488
Опубликовано: 01.01.1968
Автор: Холкин
МПК: G01R 23/06, H03M 1/60
Метки: знакопеременных, код, самонастраивающийся, сигналовв, частотно-импульсных
...счетчиках 1 и 2 в прямых кодах Йу, У , причем запятая фиксируется непосредственно после знакового разряда.Преобразователь работает следующим образом, ЮИзмеряемая частота Рчерез узел 8 раздвижки и распределитель б поступают на вход счетчика 1, управляющего умножите лем 3. С выхода умножителя частота Р(1) через узлы 8, б подается на другой 15 вход счетчика 1.Выходной код счетчика 1 У описывается уравнением л = -) - ( ),о 20 где Р-) =Ро ф)Р, - стабилизированная частота опроса умножителя 3,п - переменное число, определяемое узлом б.Если частота на входе Р(1) представляет аддитивную смесь полезной составляющей 30 Р,и помехи РР, =Р,Р)+Р Р) где Е) и, Р (1)1 дп55 С другой стороны, текущее значение производной Р, (1) вычисляется в...
Преоёразователь углового положения в цифровойкод
Номер патента: 210490
Опубликовано: 01.01.1968
Авторы: Коротков, Майоров, Максимов, Меськин, Сабинин, Сников
Метки: положения, преоёразователь, углового, цифровойкод
...с фазовым регулированием.На диск 6 нанесена одна дорожка дискрег ных участков, число которых равно числу дискретных уровней, соответствующих младшему рабочему разряду диска 1. Диск 6 приводится во вращение вспомогательным двигателем 7 с постоянной скоростью. 30 Преобразователь снабжен двумя головками для снятия периодических электрических сигналов, модулируемых вращающимся диском 6. Головка 8 неподвижна в пространстве. Головка 9 жестко связана, как и диск грубого отсчета 1, с исследуемым валом. Напряжение головки 9 поступает на вход фазовращателя 5, а с выхода последнего - на фазовый дискриминатор 10,в качестве сигнала. Туда же в качестве опорного напряжения подается сигнал с неподвижной головки 8. Таким образом, после фазового...
Функциональный преобразователь перемещения с магнитным усилениел
Номер патента: 210713
Опубликовано: 01.01.1968
Авторы: Акимов, Виноградов, Жиров, Коржавин
МПК: G01B 7/02, G06G 7/02, H03M 1/24 ...
Метки: магнитным, перемещения, усилениел, функциональный
...получение линейной зависимости между выходным током и входным перемещением магнита.Предложенный функциональный преобразователь перемещения с магнитным усилением отличается тем, что сечение постоянного магнита выполнено переменным по его длине. Это позволяет получать нелинейную зависимость выходного тока от входного перемещения, определяемую формой магнита.На чертеже схематически изображен описываемый функциональный преобразователь.Он содержит О-образный магнитопровод 1, две обмотки 2, нагрузку 3, постоянный магнит 4 переменного сечения по длине и однофазный источник 5 питания переменного тока. При перемещении магнита в окне магнитопровода изменяется ток в нагрузке.Предложенный функциональный преобразователь может найти...
Устройство для автолгатичвского считывания показаний со шкал стрелочных измерительныхприборов
Номер патента: 210714
Опубликовано: 01.01.1968
Авторы: Всесоюзный, Горшков, Измерительных
МПК: H03M 1/30
Метки: автолгатичвского, измерительныхприборов, показаний, стрелочных, считывания, шкал
...метода преобразования линейного интервала во времен 25 ной и его измерении. Устройство работает следующим образом.Преобразователь с помощью матового стекла 1 и отсчетного микроскопа 2 наводится нашкалу 3 испытуемого прибора, освещаемуюосветителем 4 и проецируемую посредством фотообъектива 5 в плоскость сканирующего элемента, выполненного из двух фотодатчиков, расположенных на барабане б и перемещаемого с помощью электродвигателя 7 в направ ленни, противоположном движению указателя при его прямом ходе. Датчик 8, настроенный на отметки шкалы, перемещаясь, пересекает их и выдает соответствующие сигналы. Датчик 9, настроенный на указатель, при пересе чении его также выдает импульс.Сигналы, полученные от преобразователя 10 (фиг. 2),...
Преобразователь напряжения в код
Номер патента: 211148
Опубликовано: 01.01.1968
Автор: Изобретен
МПК: G04F 10/04, H03M 1/56
Метки: код
...Выход последнего через ключ соединен со входом счетчика.Предложенное устройство отличается от известного тем, что в выходной регистр включена ячейка младшего разряда, ко входу которой подключена схема совпадения, один вход которой соединен с выходом нуль-органа, второй вход в с выходом схемы управления, а третий - с выходом ключа.Это позволяет вдвое уменьшить шум квантования по уровню без увеличения времени преобразования и повышения требований по быстродействию к счетчику импульсов.На фиг. 1 изображена функциональная блок-схема аналого-цифрового преобразователя последовательного счета с промежуточным преобразованием во временной интервал;на фиг. 2 - временная диаграмма его работы.Преобразователь работает следующим образом. ния 1 на...
Преобразователь постоянного напряжения в цифровой код
Номер патента: 211152
Опубликовано: 01.01.1968
Авторы: Верховцев, Павлюк, Раков
МПК: G01R 19/25, G01R 25/08, H03M 1/60 ...
Метки: код, постоянного, цифровой
...что на входе системы имеет ся напряжение Сl=8,76,нв.При измерении с точностью 0,1% для преобразования достаточно трех многоустойчивых элементов, В этом случае цикл измерения разбивается на три этапа.В начале первого этапа коммутатор 2 отключает напряжение частоты возбуждения с первого элемента и подключает на емкость этого элемента выходное напряжение измерительного усилителя 1 Г, =8,76 в (предпола гается, что коэффициент усиления измерительТираж 530ио делам изобретений и открытий при СоветеМосква, Центр, пр. Серова, д, 4 Заказ 5 ВЗ 4ЦНИИПИ Комитет Подписноеинистров СССР Типографии,пунова, 2 ного усилителя при соответствующем коэффициенте передачи цепи обратной связи равен 1000). Затем коммутатор отключает и снова подает на...
Преобразователь чисел из позиционных однородных систем счисления в системы остаточных классов
Номер патента: 211154
Опубликовано: 01.01.1968
Автор: Долгов
МПК: H03M 7/18
Метки: классов, однородных, остаточных, позиционных, систем, системы, счисления, чисел
...в однопозиционном коде сла. гаемых. При этом результат, также представленный в однопозиционном коде, фиксируется в узле 3 хранения, состоящем из набора одноразрядных регистров.В основу работы преобразователя положено соотношение, описывающее получение 1-го представленного н Я-ричной системе ле 0 ния, по схеме Горнераа -- Ап, уЯ+А, ту)Я+А, Зу)Я+++Аз, ) Я+А,у), где Ат, у -- А,(той Р,)и все арифметические действия выполняютсяпо модулю Р;.Преобразователь работает следующиразом.В исходномишен (хранит ч ль30 ционирования ва211154 Предмет изобретения Составитель В. А. Субботин Редактор Л. А. Утехина Техред А. А. Камышиикова Корректоры 3. И. Тарасова и И, Л. КирилловаЗаказ 582/7 Тираж 530 ПодписноеЦЕИИПИ Комитета по делам...
Многоканальное регистрирующее устройство
Номер патента: 211161
Опубликовано: 01.01.1968
Авторы: Борковский, Всесоюзный, Методов
МПК: H03M 1/48
Метки: многоканальное, регистрирующее
...программный ключ3,. При возвращении схемы,18 в исходное состояние импульс с ее выхода подается на специальную схему 22, которая при этом форми 55 рует программный импульс, записываемый наспециальной трассе магнитного регистра,Поскольку коэффициенты усиления сигналовна выходе ключей отличаются в У раз, то динамический диапазон устройства увеличивает 60 ся по сравненгно с динамическим диапазономпреобразователя в Л раз. После записи кодачисла, схема 22 возвращается в исходное состояшле импульсом от блока синхронизации 9,а схеме фиисатора уровня дается разрешениеб 5 на запоминание сигнала с выхода усилителя211161 5 10 15 20 25 30 35 40 45 50 55 который пока происходило кодирование и считывание зафиксированного сигнала от усилителя 2,...
Частотный датчик
Номер патента: 211364
Опубликовано: 01.01.1968
Авторы: Кудр, Ленинградска, Лысенко, Ротштейн
МПК: G01R 23/06, H03M 1/86
...30 газа, например водорода илиНез, в сосуде Дьюара б, распоне вращения подвижного магивблизи совмещенных центровгольца 1 и 4.Поданный на вход датчикащий значение генерируемой чает на цифровое сравнивающекоторое вырабатывает сигнапри помощи привода В,кодожестко связанного с ним валамагнитным контуром в виде коца 1.Магнитное х колескладывается тнымных колец 4 и ти, зангазом (сосуд аетсяполе.Результир гнитноеляется по ис апряжен3Возбуждение свободной ядерной процессии осуществляется путем подачи поворачивающего импульса в обмотку, подключенную к генератору 11, после чего сигнал, возникающий на приемной обмотке датчика 1 О, усиливаемый на входе блока 12, после контроля частоты,поступает в,виде уточненного кода частоты на вход цифрового...
Преобразователь кода № 2 в код морзе
Номер патента: 211571
Опубликовано: 01.01.1968
Авторы: Денисенко, Дивков, Федосов
МПК: H03M 5/00
...3 на одном из его выходов появляется импульс, поступающий в комбинатор 4, с определенных выходов которого в формирователь кода Морзе 5 записываются соответствующие комбинации условного кода Морзе и конца знака. Начинается процесс формирования следующего знака кода Морзе, так как в формирователь кода Морзе 5 непрерьгвно поступают тактовые импульсы, частоту следования которых устанавливают заранее в зависимости от заданной скорости телеграфирования.Одновременно с этим импульс с выхода считывание 7 формирователя кода Морзе 5 через временную задержку 9 поступает ца один из входов ссонрательной схемы 11 и производит сброс ьходного регистра 2, а также поступает на вход старт 10 считывающего устройства 1, осуществляя протяяку перфоленты, После...
Устройство для однозначного декодирования дискретных сообщений
Номер патента: 211572
Опубликовано: 01.01.1968
Автор: Смирнов
МПК: H03M 5/02
Метки: декодирования, дискретных, однозначного, сообщений
...входу.При переписи двух элементов О подрядиз регистра 1 в регистр 2: 1. С выхода элемента схемы 4 на счетчик 6 20 поступят два импульса, которые возбудят ивернут в исходное состояние счетчик 6. При этом импульс с выхода счетчика 6 возбудит триггер 7, которыи откроет схему 5 по потенцтлальному вход,2. На выходе ячейки 8 с запаздыванием натакт относительно отпирания схемы 5 по потенциальному входу появится импульс, соответствующий переписи элемента 1 кодовой комбинации ячейки 8 в ячейку 9 регистра 1.30 Импульс с выхода ячейки 8 пройдет через3открытую по потенциальному входу схему 5 и остановит генератор 8.Таким образом, произойдет отделение первой кодовой комбинации вместе с разделительным знаком от кодовой...
211653
Номер патента: 211653
Опубликовано: 01.01.1968
Авторы: Карпов, Лебедев, Фильчиков
МПК: G01R 19/25, H03M 1/00
Метки: 211653
...компенсии выдает мгновенные з30 напряжения в блок 8 умирования компенсирующего напряжения вырабатывает напряжение, пропорциональное цифровому коду в реверсивном счетчике, которое направляется в схему уравновешивания навстречу измеряемому. напряжению. Рабо. та всех узлов цифрового вольтметра синхро. низируется хронирующим устройством 9, работающим от генератора 10 тактовых импульсо,в.В зависимости от положения переключателя 11 периода усреднения управляющие импульсы из хронирующего устройства 9 поступают в устройство 12 управления блоком усреднения с частотой 100, 10 или 1 гц. Устройство управления блоком усреднения формирует все импульсы, необходимые для управления блоком 8 усреднения, причем частота этих импульсов определяется...
Адаптивное устройство для формирования
Номер патента: 211878
Опубликовано: 01.01.1968
Автор: Донецка
Метки: адаптивное, формирования
...гиперболически изменяющегося во времени напряжения, связанный со схемой сравнения. Для достаточно гладких кривых соотношение (1) может быть приведено к более простому виду заменой второй производной пер. вой разностью первой производной, что позво. ляет получить основную зависимость, инструментуемую предлагаемым устройством8/ о,/(2)ь,Величина ошибки является заданной. Блок;хема устройства показана на чертеже. ВходБлок 2 является запоминающе-вычитающимблоком, на нем формируется напряжение, пропорциональное левой части равенства (2).Правая часть равенства формируется в виде напряжения, обратно пропорционального интервалу периода квантования при заданной величине ошибки с помощью генератора 3.Факт равенства фиксируется схемой...
Частотно-импульсное множительно-делительноеустройство
Номер патента: 211882
Опубликовано: 01.01.1968
МПК: G01R 23/06, H03M 1/60
Метки: множительно-делительноеустройство, частотно-импульсное
...в устройстве логических триггерных схем, чьи коэффициенты передачи зависят от двух аргументов.Блок-схема устройства показана на чертеже.а5 тором импулвыход, являюподключен коному кольцузано с шинойРую поступаю где Ф, - частотаФ, - частотавходе.в.- . г,ка совпадающихсвязи обеспечиваеследуег выраженипульсов: ов,третье ходных импимпульсов отрена блокировЦепь обратной о Мт=Мз, откуда ты выходных им 7 предусм импульсов равенств для часто с частотой триггерного ь 2 с шиной3. Вентиль импульсами образом, что 2ходе составтельность импу на вход логиче язанного через в еверсивного рег ся по второмучастоты Фс та импульсов на е ицу временид фюф,Фзфт чьсов ского снтил истра входу ки,м го вь Ф,фзв -Фз ения мет и Частотно-импульсное мнон...
Способ воспроизведения функций несколькихпеременных
Номер патента: 211886
Опубликовано: 01.01.1968
Автор: Сабаев
Метки: воспроизведения, несколькихпеременных, функций
...из длительностей импульсов образуют интерполяционные множители в виде последовательности временных интервалов, В течение которых выбранные значения функции преобразуют в напряжение и усредняют. 25Осуществление интерполяции врвмяимпульоным способом сокращает количество оборудования и одновременно повышает точность воспроизведения функции.На чертеже представлена блок-схема, реа лизующая предлагаемый способ воспроизведения функциями от двух переменных,Входные величины Х Х. поступают на преобразователи напряжения 1 и 2 в цифровыекоды У; Уи относительные длительностиимпульсов . Цифровые коды Л Упоступают в устройство формирования адресов Зкоторое в зависимости от длительностейимпульсов т,;тформирует необходимуюгруппу адресов из запоминающего...
Преобразователь напряжения б код
Номер патента: 212328
Опубликовано: 01.01.1968
Авторы: Бромберг, Куйбышевский, Членов
МПК: G04F 10/04, H03M 1/56
Метки: код
...компаратора 4.Выходы триггера 11 обозначены на чертежесложение и вычитание в соответствии срежимами работы счетчика, которые разрешаются сигналами этого триггера.Выход компаратора 9 соединен со входомустановки триггера 11 в положение вычитание, разрешающее работу счетчика б в режиме вычитания.Выход дешифратора 10 соединен со входомустановки триггера 11 в положение сложение, разрешающее работу счетчика б в режиме сложения.Цепи установки триггеров 8 и 11 и счетчикаб в исходное положение на чертеже не показаны.Устройство работает следующим образом.По сигналу пуск происходит начальнаяустановка в исходное положение триггеров 8и 11, счетчика б и включение генератора 1.При этом триггер 8 устанавливается в положение, закрывающее клапан 7,...
Преобразователь двоичного кода в девиациючастоты
Номер патента: 212621
Опубликовано: 01.01.1968
Автор: Берсенев
МПК: H03M 1/86
Метки: двоичного, девиациючастоты, кода
...непосредственно и через фазовращатель.Электронные коммутаторы 3 находятся вположении 0, если в г-ом разряде на нихподается кодовый знак 0, и в положении 1,если подается знак 1. 5 10 15 20 25 30 35 40 45 50 55 60 65 4На один вход смесителей 1 в тракте формирования весовых эталонных частот поступает переменное напряжение частоты Рс 1 с выхода предыдущей схемы соответственно непосредственно и через фазовращатель 2, На второй вход тех же смесителей поступает переменное напряжение частоты Рг, соответст. венно через тот же фазовращатель 2 и непосредственно с выхода предыдущей схемы.На вход схемы первого разряда подается переменное напряжение частоты Л, представляющей цену младшего разряда преобразователя.Суммирование частот в...
Контактный датчик положения
Номер патента: 213138
Опубликовано: 01.01.1968
Авторы: Горо, Экспериментальный
МПК: G05B 19/06, H03M 1/24
Метки: датчик, контактный, положения
...ламелей, и дополнительного контрольного разряда 4 с платой б, имеющей девять контактных ламелей.При работе датчика каждому повороту щетки б младшего разряда на одну десятую часть оборота будет соответствовать поворот связанной с нею щетки 7 контрольного разряда 4 на одну девятую часть оборота. В случае прохождения команды на управление исполнительным органом через блок 1 и младший разряд 2 каждому числу на датчике или каждому положению исполнительното органа соответствует определенная контрольная ламель, номер которой равен остатку от деления этого числа на число 9, При ложном замыкании любых двух ламелей любого разряда команда будет подана в положении, отличающемся ог заданного на 1000, 100, 10 или одну единицу, при этом щетка 7...
Следящий цифровой вольтметр
Номер патента: 213181
Опубликовано: 01.01.1968
Автор: Раков
МПК: G01R 19/25, H03M 1/48
Метки: вольтметр, следящий, цифровой
