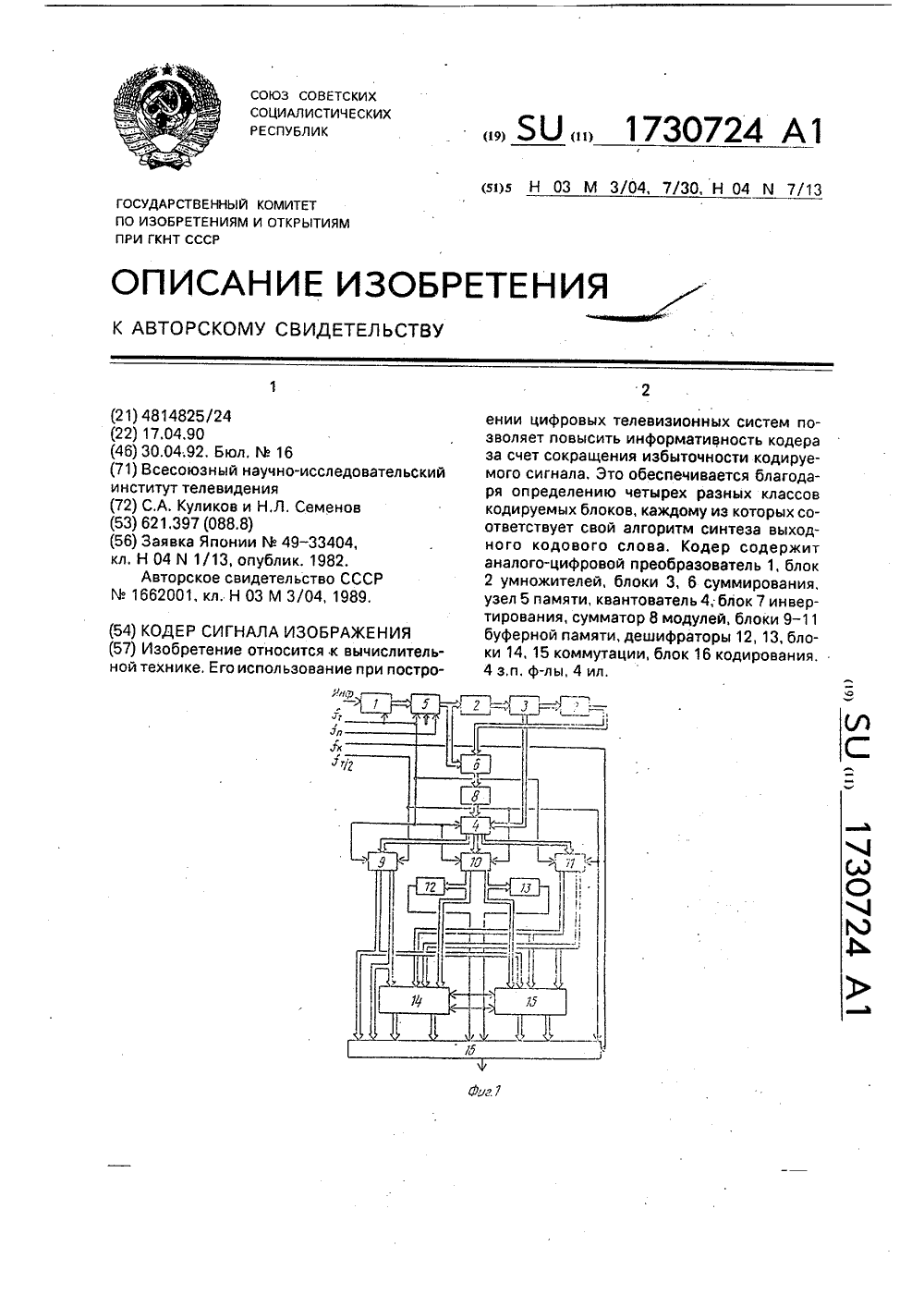

Номер патента: 1730724

Опубликовано: 30.04.1992

Авторы: Куликов, Семенов

МПК: H03M 3/04, H03M 7/30, H04N 7/13 ...

Метки: изображения, кодер, сигнала

...содержит первый 12 и второй 13 дешифраторы, первый 14 и второй 15 блоки коммутации, первые выходы которых подключены соответственно к первым и вторым информационным входам блока 16 кодирования, выход которого является выходом кодера,Аналого-цифровой п реобразователь (АЦП) 1 выполнен по известной схеме параллельного аналого-цифрового преобразователя с кодирующей логикой на постоянной памяти, В блоке 2 множителей каждый элемент умножается на 1/и. Блок 2 может быть 5 реализован на п ППЗУ, на каждый из которых поступает один элемент хь В ППЗУ, в соответствии с зашитой программой умножения производится умножение х на 1/и, С целью повышения точности умножения 10 блок 2 может быть реализован на О-регистрах и нескольких схемах суммирования,...

Номер патента: 1730725

Опубликовано: 30.04.1992

Автор: Панченко

МПК: H03M 5/16

Метки: восьмипозиционный, временной, двоичного, код, кода

...0 1 0 0 1 1 1 1 0 0 0 0 О 1 1 0 1 1 0 0 0 1 1 0 1 0 0 0 0 11001000 11000000 0 Х Х Х Х 0 0 0 Х 0 Х Х Х 0 0 0 П р и м е ч а н и е. Значком "Х" обозначено произвольное состояние, соответствующее уровню логического "О" или логической "1".Как следует из таблицы, дешифратор работает только при наличии единичных потенциалов на обоих управляющих входах (ЕО и Е 1) (в противном случае на выходах ЕО - Е 7 дешифратора формируются уровни логического "0"). При этом, если, например, структура входной комбинации (АО - А 2) соответствует значению "010", то единичный импульс формируется на выходе Е 2 дешифратора, при комбинации "101" - на выходе Е 5 и т,д., причем при комбинации "001" единичный импульс формируется на выходе Е 1, однако согласно...

Номер патента: 1730726

Опубликовано: 30.04.1992

Автор: Столяр

МПК: H03M 7/00

Метки: времяимпульсных, дешифратор, кодов

...запись хотя бы в один из регистров 3 и 4. Второй блок 10 формирователей из входных сигналов формирует короткие импульсы, Первый блок 6 формирователей формирует импульсы, длительность которых определяется погрешностью ЬТ цифровой линии задержки (первый и второй сдвиговые регистры 3 и 4, блок 5 элементов ИЛИ) и может быть определена по следующей формуле: гфг =2 ЛТПри помощи элемента 2 задержки осуществляется подстройка задержки входного сигнала в пределах половины длительности периода следования тактовых импульсов.На выходах 13 дешифратора формируются сигналы из совпавших во времени на первом и втором входах соответствующих элементов 18.1 - 19.Х И, т.е. задержанные на определенное время и текущие сигналы, что и соответствует определенным...

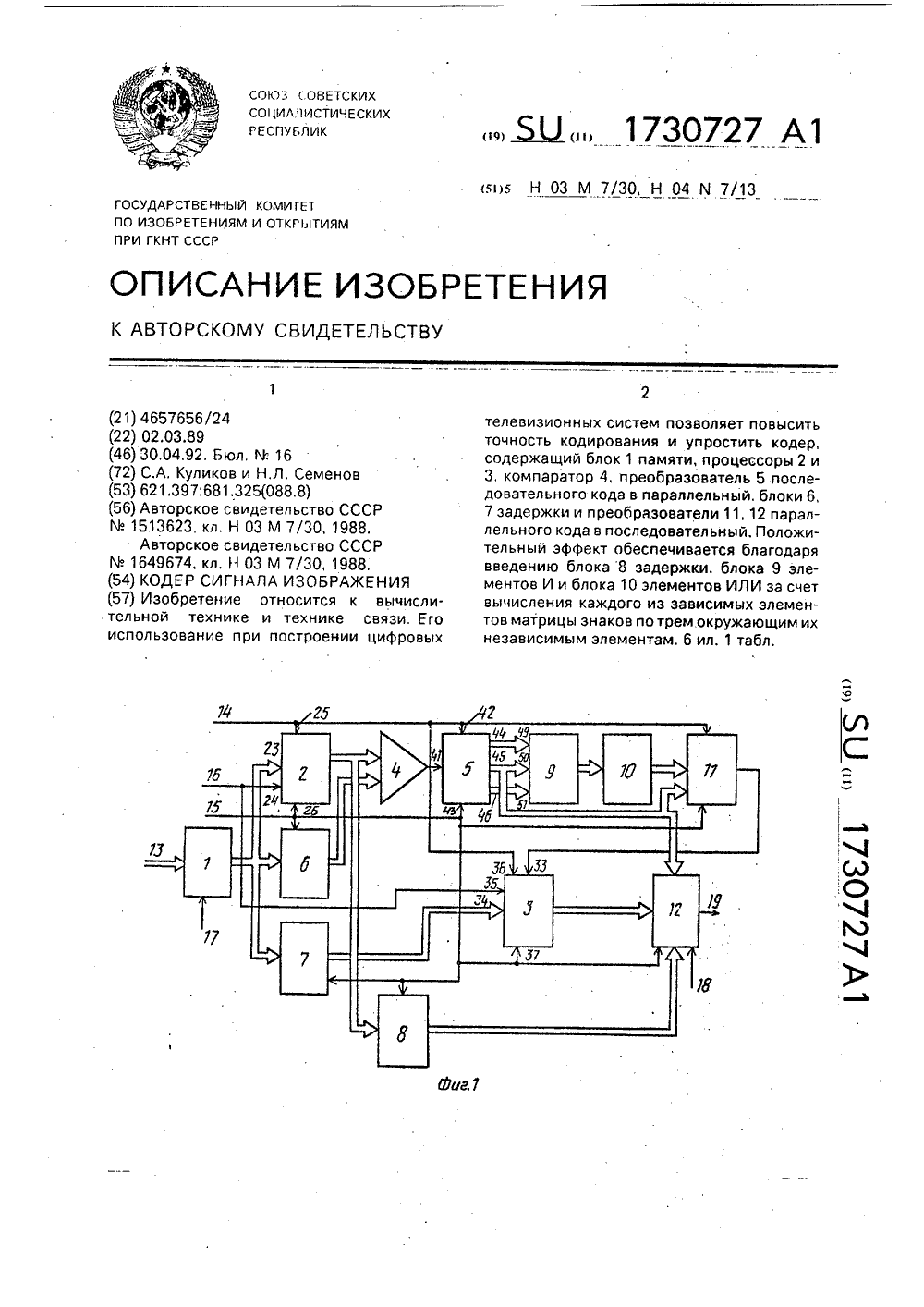

Номер патента: 1730727

Опубликовано: 30.04.1992

Авторы: Куликов, Семенов

МПК: H03M 7/30, H04N 7/13

Метки: изображения, кодер, сигнала

...вдвое, Искажения на изображениях можно различить на текстурных участках, для которых большинство групп являются неравнояркостными, Для текстурных участков корреляции между разрядами 40 Т мала и ошибка интерполяция может бытьзначительной, Однако текстура характеризуется маскирующими свойствами и ошибки на ней не оказывают сильно мешающее действие на зрительный анализатор.Из указанного алгоритма понятно подключение входов блока 9 элементов И (см.фиг, 5);Выходы 52 блока 10 элементов ИЛИ с первого по восьмой соответствуют зависи-, мым элементам В, О, Е, О, 3, , М, О.Кодер сигнала изображения работает следующим образом.В блоке 1 памяти формируется кодируемая группа из шестнадцати элементов, которые один за другим в параллельном коде...

Номер патента: 1730728

Опубликовано: 30.04.1992

Авторы: Александров, Красиков, Малофей, Николаев, Ткаченко

МПК: H03M 13/00

Метки: исправления, ошибок, последовательного

...записи очередной порции кода он подает сигнал на третий и четвертый входы элемента И 3 Состояние 0 0 Синхроимпульс 10 1счетчика Синхроимпульс 2 1 0 Синхроимпульс 3 0 0 Элемент И 3откоытИсходное состояние счетчика 2 - "0,0". Элемент И 3 производит проверку разрядов триггеров 1.1 и 1.3 после третьего синхроимпульса, а элемент ИЛИ 6 - поступление сигнала ошибки смещения триггеров 1.1 и 1.3 на первый вход элемента И 3, Элемент 7 задержки задерживает синхроимпульс для обеспечения срабатывания элемента И 3 после срабатывания счетчика 2.Устройство работает следующим образом,Пусть через вход 8 в триггеры 1,1 - 1,3 записалась кодовая комбинация "010" потрем синхроимпульсам, счетчик 2 устанавливается в состояние "00", срабатывания элемента...

Номер патента: 1163744

Опубликовано: 30.04.1992

Автор: Казаков

МПК: H03M 13/13

Метки: декодирования, кодирования, сообщений

...определенный код и ре- ализации функции кодового разделения каналов.50Блок 3 сумматоров (многовходовой сумматор по модулю два) служит для формирования проверочных элементов кода по информационным элементам и формирует на своем выходе единицу, если цисло единиц, поступающих на его входы, нецетно, или нуль, если число единиц четно.(открывает и закрывает) ключей 7-25,обнуляет регистр 6 сдвига после декодирования сообщения, устанавливаетключи блока 2 ключей в положение, со.ответствующее выбранному коду, иподает тактовые импульсы на сдвигсообщения в регистр 1 сдвига,Сумматор 5 по модулю два служит 10для выделения синдромов обнаруживаемых комбинаций ошибок.Регистр 6 сдвига является пороговым блоком и служит для подсчетаединиц выделяемого...

Номер патента: 1732468

Опубликовано: 07.05.1992

Авторы: Иванов, Смирнов

МПК: H03M 1/06

Метки: аналого-цифрового, итерационной, коррекции, преобразования

...аналогового сигнала, темболее широкий частотный диапазон помех не будет влиять на погрешность результата аналого-цифрового преобразования.На фиг. 1 представлена функциональная схема устройства, реализующего способ.коррекции результата аналого-цифрового преобразования; на фиг. 2 - функциональная схема блока управления,.Устройство, реализующее способ содержит источник 1 преобразуемых аналоговых сигналов, представляющий собой комплекс датчиков, выходы которых подключены к соответствующим измерительным каналам выносного коммутатора 2, последовательно соединенного с нормирующим преобразователем (НП) 3 и аналогоциф ро в ы м и ре об разо вател ем (А ЦП) 4, управляющий вход которого через элемент (линию) 5 задержки (ЛЗ) соединен с...

Номер патента: 1732469

Опубликовано: 07.05.1992

Авторы: Апыхтин, Кожухова, Титков, Трушин

МПК: H03M 1/14, H03M 1/38

Метки: аналого-цифровой, программируемый

...согласно фиг. 4сигнал Щт 1) больше опорных уровней 0,4 Оа/16 и 8 Ов/16 соответствующих компараторов, но меньше опорного уровня 12 Оп/16 верхнего компаратора, запоминаются еди 10 15 30 35 40 50 55 с содержимым регистра 12 эталонный сигнал ЦАП 7, К моменту т 2 он устанавливается на уровень 10 Оп/16, а относительно этого уровня в соответствии со значениями сигналов Я 4-1(12-11) - 3 4-3 (12-т 1) устанавливается 20 25 ничные сигналы в этих компараторах и нулевой сигнал в верхнем компараторе,Эти результаты преобразуются способом последовательных приближений в двоичную оценку двух старших разрядов сигнала Ох(т 1) с помощью мультиплексора 4,коммутатора 9, формирователя 8 и блока 3 управления. Так, содержимое двух старших разрядов (код 102)...

Номер патента: 1732470

Опубликовано: 07.05.1992

Авторы: Журавлев, Иванов, Краснобаев, Леваков, Панков, Фоменко, Швецов

МПК: H03M 1/28

Метки: аналого-цифровой, классов, код, остаточных, системы

...входу элемента 2.2, который управляет прохождением тактовых импульсов: если на первом входе элемента 2.2 присутствует потенциал логического нуля, то тактовые импульсы не проходят на его выход, и наоборот. Выход элемента 2.2 подключен к тактовым входам группы регистров 17.1-17.пи к управляющему входу блока 5 выборки и запоминания, выход которого подключен к входу АЦП 10 и к второму входу блока 9 вычитания. АЦП 10 выполнен малоразрядным, лишь для преобразования остаточного напряжения блока 5 в его цифровой эквивалент а 1 . Выходы мультиплексоров 15 подключены к первым входам соответствующих сумматоров 16 по модулю, выходы которых подключены к входам соответствующих регистров 17, выходы которых подключены к выходным шинам 19,2 - 19...

Номер патента: 1732471

Опубликовано: 07.05.1992

Авторы: Алехин, Григораш, Зверев, Корень, Трахтенберг, Штейнберг

МПК: H03M 1/10, H03M 1/40

Метки: автоматической, аналого-цифровой, коррекцией, п-разрядный, параллельно-последовательный, преобразования, функции

...с инверсного выхода запретит прохождение сигналов записи в счетчик 13 и запоминающее устройство 12, заблокировав элемент 34. Нулевой сигнал с прямого выхода триггера 43 через элемент 37 переведет устройство в первый такт преобразования, переключив через коммутатор 10 вход АЦП 1 с выхода усилителя 5 на выход коммутатора 9, разрешит запись в регистрпереводит триггер 43 в единичное состоя 10 ние, что соответствует переходу устройства 15 20 35 Сигнал "Готовность" АЦП 1, задержанный элементом 41, поступает на вход "Запуск" АЦП 1. На выходе АЦП 1 формируется 40 55 25 30 45 50 2 и заблокирует прохождение сигнала Готовность" АЦП через элемент 33 на выход"Конец преобразования".На выходе М-разрядного АЦП 1 формируется щ старших разрядов...

Номер патента: 1732472

Опубликовано: 07.05.1992

Автор: Музыченко

МПК: H03M 7/18

Метки: двоичного, код, кода, модулю

...)-й элемент запрета соединен входами: прямым - с выходом многопороговогоэлемента с порогом ). К, а инверсным - свыходом многопорогового элемента с порогом+ 1) К. р -й элемент ИЛИ соединенвыходом с входом р -го разряда выходногосумматора 4, а входами - с выходами элементов запрета с номерами), для которых вдвоичном представлении числа В = 2 - К вр- м разряде имеется единица (=1;В;О). Для случая, представленного на фиг, 1и 3, максимальное значение= 2. При этомблок 6 формирования вычетов содержитодин элемент запрета, прямой вход которого соединен с выходом многопорогового логического элемента 7 с порогом А = К, а инверсный - с выходом многопорогового элемента с порогом А = 2 К,Поскольку для случая.К = 11 (фиг, 1) В 1 = 5, а В 2 = 10,...

Номер патента: 1734212

Опубликовано: 15.05.1992

Авторы: Оленев, Червяков

МПК: H03M 7/18

Метки: вычисления, модулю, остатка

...К-разрядное число Х может быть разделено на групп по и разрядов, где и равно степени Рк = 2 + 1, тогда число Х по модулю может быть представлено Хг = ао+а+аз+ . +а г, (1) где ао, а 1, а 2,.,а - группы по п разрядов; ао - и младших разрядов числа Х и т,д. Кодопреобразователь преобразует иразрядов таким образом, чтобы на выходеего была реализована функция дополнениячисла до нужного модуля, т.е.: где= 2, 4, 6, 8,.,г 1, аней - и разрядов числа Х.Таким образом, выражения (1) и (2) позволяют реализовать на сумматоре по модулю с использованием регистра для хранения результата предыдущего действия устройство для получения остатка по модулю,На чертеже приведена схема устройства для вычисления остатка по модулю 2 пУстройство содержит входной...

Номер патента: 1734213

Опубликовано: 15.05.1992

Автор: Ткаченко

МПК: H03M 13/00

Метки: ошибки, регистрации

...И и является контрольным выходом устройства.Недостаток прототипа - ограниченнаяобласть применения, не позволяющая формировать сигнал ошибки длительностью,равной точности диагностирования.Цель изобретения - расширение области применения за счет формирования сигнала ошибки длительностью, равнойточности диагностирования.Сущность изобретения состоит в моделировании сигнала ошибки структурных кодов длительностью, равной точности диагностирования, Это обеспечивается введением второго и третьего элементов ИЛИ, служащих для объединения выхода блока контроля с выходом триггера и входом сброса устройства.На чертеже представлена схема устройства для регистрации ошибки.Устройство содержит счетчик 1, блок 2 контроля, информационный вход 3...

Номер патента: 1735952

Опубликовано: 23.05.1992

Авторы: Арутюнян, Король

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...периода,Формирователи 7 и 8 импульсов формируют на своих выходах импульсы, синхронизированные с частотой 1, поступающей на вторые синхронизирующие входы формирователя 7 и 8, в момент положительного перехода через нуль напряжения на информационных входах формирователей 7 и 8,На временных диаграммах (фиг. 2) изображены следующие сигналы: выход схемы И 3 (а); выход схемы И 4 (б); выход опорного формирователя 7 импульсов (в), прямой выход ВЯ-триггера 12 (г); выход схемы И 6 д).Преобразователь работает следующим образом.Гармоническое напряжение, вырабатываемое генератором 10 опорного напряжения, питает фазовращатель 11. На его выходе имеется сигнальное напряжение, фаза которого пропорциональная углу поворота вала фазовращателя 11. Опорное...

Номер патента: 1735996

Опубликовано: 23.05.1992

Авторы: Стрельцова, Финаев, Харчистов

МПК: H03M 13/00

Метки: декодирования, кодов, циклических

...входом второго элемента И 33выход которого соединен с входом-выходом 6 канального коммутатора 5 ивторым входом первого элемента И 33,1выход которого соединен с информационным выходом 31 коммутатора 5, первый 34 и второй 1 О. информационныевходы которого соединены с первыми вторым входами элемента ИЛИ 35,выход которого соединен с вторым входом второго элемента И 332. В ключе 9 управления первый управляющий вход 8 соединен с первым входом первого элемента И 36, вто" рой вход которого соединен с вторым управляющим входом 24 ключа 9, а выход - с единичным входом триггера 37,нулевой вход которого соединен стретьим управляющим входом ключа 9,5информационный вход 38 которого соединен с первыми входами второго 39и третьего 40 элементов И,...

Номер патента: 1735999

Опубликовано: 23.05.1992

Авторы: Власов, Лях, Сараев

МПК: H03M 1/66

Метки: цифроаналоговый

...8- 8 и9 - 9.Блок формирования сдвинутых вовремени импульсов выполнен в видеа дополнительных преобразователей12- 12 кода в интервал времени,35 т дополнительных элементов И 6- 6и регистра 14 сдвига.Цифроаналоговый преобразовательработает следующим образомНа выходе регистра 16 кода перио 40 да Формируется код Мц, определяющийпериод последовательностей ШИИ-сигналов преобразуемого кода Н.Бсли период импульсов задающегогенератора 4 с, апериод ЮИМ-сигна 4 лов равен ТИ о Работа преобразователя начинается50 по сигналу, поступающему на клемму28 "Пуск",Через одновибратор 20, формирующий короткий импульс по переднему фронту запускающего сигнала 08(фиг.2),55 обнуляется регистр 14 сдвига и КЗтриггер 15. При этом по сигналу9сдвига информацию - код К...

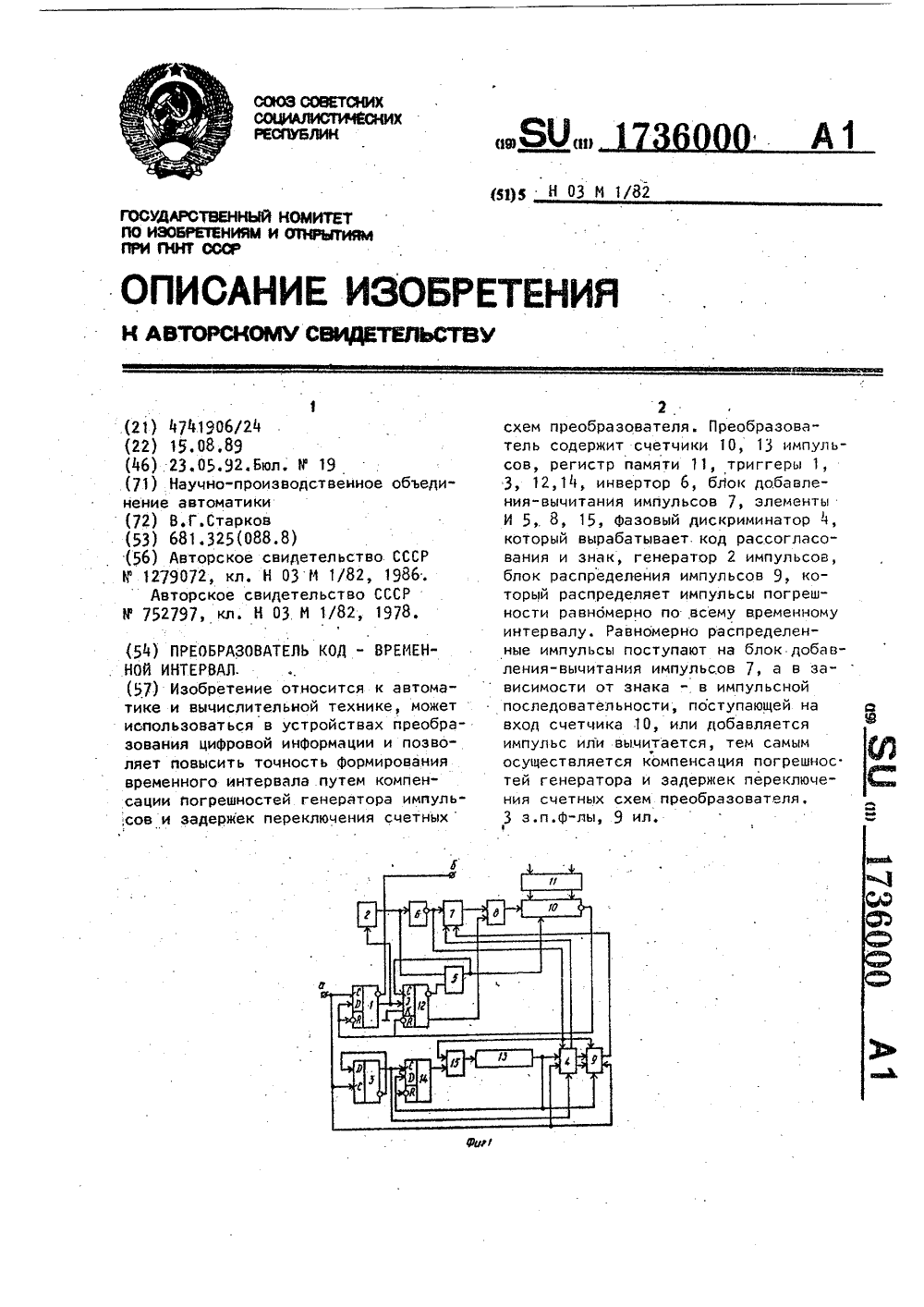

Номер патента: 1736000

Опубликовано: 23.05.1992

Автор: Старков

МПК: H03M 1/82

Метки: временной, интервал, код

...двум, то проходит каждый второй импульс тактовой последовательности, если десяти - то десятый. Импульсы поступают на счетчик 27, где преобразуются в параллельный код, который поступает в регистр 28, Следующим импульсом переполнения счетчика 13 происходит занос кода в регистр 28 и обнуление счетчика 27 импульсом, сформированным элементом 29 задержки, Код с выхода регистра 28 поступает на выцитающий двоичный счетчик 30. Если временного рассогласования нет и код регистра 28 равен нулю, то элемент ИЛИ-НЕ 31 Формирует сигнал обнуления счетчика 30 Если код не равен нулю, то импульсом запуска он заносится в счетчик, на вычитающий вход которого поступает частота тактового генератора. Счетчик начинает обратный счет, формируя сигнал заема,...

Номер патента: 1736001

Опубликовано: 23.05.1992

Авторы: Абдуллаев, Абиев, Ахмедов

МПК: H03M 3/00

Метки: информации, передачи

...группу счетчиков 14, счетные входы которых подключены к первым выходам второго коммутатора 12, группу приемных блоков15, информационные и тактовые входы, 45 а также выходы сброса которых подключены соответственно к выходам,счетному входу и входу сброса одного из счетчиков 14 группы, При этомадресный вход первого коммутатора 2 5 О и блока 4 памяти номинальных значений подключены к первому адресномувходу 5, адресный вход коммутатора12 подключен к второму адресному входу 13, а вторые выходы коммутатора 55 12 соединены со входами управленияУ 7ватель 16 тактовых импульсов, элемент17 задержки, а также элемент ИЛИНЕ 18, выход которого является выходом сброса блока 15, формирователь19 импульса начальной установки,выход которого соединен с...

Номер патента: 1736002

Опубликовано: 23.05.1992

Авторы: Пристайко, Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: фильтр, цифровой

...блока 3,2 и выходы знаковых разрядов выходов выцитателей 8 вычислительных блоков 33-3М подключены к входам первого 40 выделителя 10 переднего фронта и выделителя 12 заднего фронта соответствующего вычислительного блока 3,2- 3.М.В блоках 3.3-3.М первые входы вы читателя 8 подключены к выходам входного буферного регистра 9, тактовые входы регистров 9 вычислительных блоков 3.3-3,И объединены с тактовыми входами многоуровневого дельта модулятора 7 вычислительного блока 3,2, счетчика 2 интервала реализациии подключены к тактовому входу 21 /фильтра, Вторые вычислительные блоки4.2-4.(М+1) содержат вычитатель 17, Ыпервые и вторые входы которого являются первыми и вторыми информационными входами соответствующего блока 2 64, выходы...

Номер патента: 1736003

Опубликовано: 23.05.1992

Автор: Певницкий

МПК: H03M 7/00

Метки: двоичного, декодирования, длины, интервалами, кода, ограниченной, последовательного, формата

...Фор 3 173600Блок 3 выполнен на элементе Г-",2=2-2 И-ЙИЛИ"НЕ 8,На диаграммах (фиг,3) обозначеныследующие сигналы: а - сигнал на вхо 5де М; б - сигнал на входе 5; в - сигнал на выходе первого разряда регистра (на фиг. 1 отсутствует); г - сигнал на выходе второго разряда регистра 1, д - сигнал на выходе третьегоразряда регистра 1; е - сигнал навыходе четвертого разряда регистра(на фиг.1 .отсутствует); ж - сигнална вьходе пятого разряда регистра 1,3 - сигнал на выходе шестого Разряда регистра 1, и - сигнал на выходеблока 3; к - сигнал на входе 6,л - сигнал на выходе 7.Устройство работает следующимобразом, 20Входная кодовая последовательность поступает на информационныйвход 4 устройства синхронно с тактовой частотой, поступающей на...

Номер патента: 1736004

Опубликовано: 23.05.1992

Авторы: Елагин, Козицкий

МПК: H03M 7/00

Метки: времяимпульсных, дешифратор, кодов

...счетчика, разрешает счет.Кроме того, синхронизированныйпервый импульс кодовой расстановкипоступает на вход К 4 ПЗУ 9 и 10(табл.3), модифицируя тем самым адрес.Под действием тактовых импульсов,поступающих на синхровход по выцитанию, счетчик б формирует убывающуюпоследовательность а;, поступающуюна входы текущего временного интервала А ПЗУ 9 и 10 (табл.3).По адресу, соответствующему моменту окончания первого импульса кодовой расстановки, в разрядах ПЗУ 19"прошиты" нулевые значения.По адресу, соответствующему време -ни прихода второго импульса И-й кодовой расстановки одной из кодовыхгрупп, в соответствующем И-м разряде ПЗУ 10 "прошито" единичное значение, По адресам, поступающим на адресные входы ПЗУ между приходом первого и второго...

Номер патента: 1736005

Опубликовано: 23.05.1992

Автор: Кордонский

МПК: H03M 7/00

Метки: кода, преобразования

...начальной установки, Последователь- . ность тактовых импульсов с шины 12 тактовых импульсов подается через первый элемент НЕ 2 на первый эле" мент 3.0, на который поступает также сигнал с прямого выхода триггера 4. Сигнал с прямого выхода триггера 4 подается, кроме того, на элемент И-НЕ 31, на который через второй элемент НЕ 28 проходит сигнал с выхода первого разряда второго счетчика 3. При этом сигналы с выходов первого и третьего разрядов второго счетчика 3 и с инверсного выхода триггерапроходят на вход синхронизации регистра 5.Информация с первого б и второго 7 блоков памяти поступает на пятый 23, седьмой 25, восьмой 26 и шестой 24 сумматоры, которые совместно с первым 19, вторым 20, третьим 21 и четвертым 22 сумматорами и регистром...

Номер патента: 1736006

Опубликовано: 23.05.1992

Автор: Черкасский

МПК: H03M 7/18

Метки: модулю, остатка, формирования

...сигнала переноса(переполнения), возникающего в сумматоре 3,9, Этот сигнал эквивалентен .единице младшего числа П, но на входсумматора 3.5 он не подключен из-завозможного самовозбуждения сумматоров3,5-3.8, Этот сигнал подан на сумматор 3.7. Обозначим его через р, Выход старшего разряда числа П (сумма"тор 3.9) обозначим Через а, выходычетырех младших разрядов числа П в порядке убывания его веса обозначимчерез Ь, с, й, е, Обозначим коньюнкциюаЛр = й,Выпишем условие х, при котором результат суммирования сумматоров 3,5"3 9 превосходит или равен 10011,П ) 9 (Потличается от П тем, чтоучитывает сигнал переполнения р), 1, 1100111110011 ф 000 сум,2.3эл. 6 С сум 31-34 Во 9 17 полнением о до модуля ш = 19. Дополнение 3 = 1915 = 4 (100), Число В...

Номер патента: 1736007

Опубликовано: 23.05.1992

Авторы: Величко, Фатхи

МПК: H03M 13/00

Метки: двоичных, декодирования, кодов, мажоритарного

...на вход устройства, помимо декодера 7 подается на сумматор 4 и ключ 3. На сумматоре 4 происходит сложение по модулю два первого и второго пов" торов. Результат этой суммы записыва-, ется в информационный регистр 1. При этом первый повтор информации, записанный в данный регистр, поступает на ключ 3, осуществляющий логическое перемножение первого и второго повто- ров информации, Результат логического перемножения записывается в регистр5Это позволяет в случае искажения од- -ноименных позиций первого и. третьегоповторов исключить выдачу получателюзаведомо ложной информации.С отсчетом 2 п-го такта работы генератора тактовых импульсов (ГТИ)счетчик 13, рассчитанный на отсчет3 п тактов, формирует на первом выходесигнал единицы, переводящий...

Номер патента: 1736008

Опубликовано: 23.05.1992

Авторы: Ашихмин, Зиновьев, Лицын, Портной

МПК: H03M 13/00

Метки: декодирования, дискретном, канале, кода, нордстрома-робинсона

...определяем знак элемента (полученного сложением, если в ъ 8), полученного вычитанием, если в(8) " это дает пятый ин 45 5 1736008 6сложения с образующим смежного клас-са, усеченные декодеры 2 кода Рида Маллера, блок 3 ключей, блок 4 сравнения, . выходной буферный регистр 5.Блок 1 сложения с образующим смежного класса представляет собой наборшести инверторов, инвертирующих элементы исходного вектора в соответствиис образующим данного смежного классаБлок 3 ключей представляет собойнабор ключей, которые на выход бло-,ка пропускают пять информационных символов с усеченного декодера кодаРида"Маллера, имеющего максимальнуюсумму на выходе,Блок 4 сравнения находит усеченныйдекодер кода Рида-Маллера,.давший максимальную сумму, и кодирует номер...

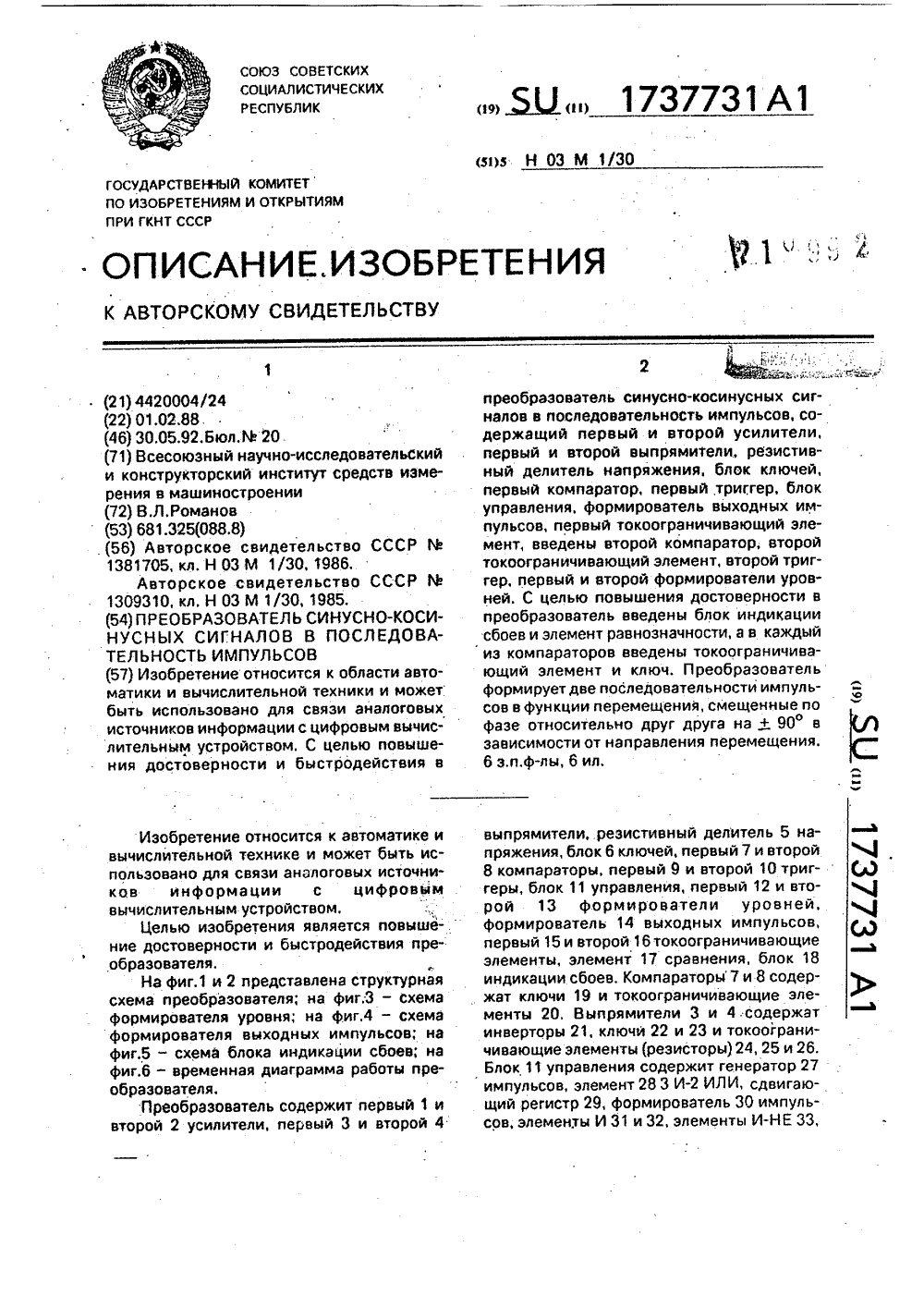

Номер патента: 1737731

Опубликовано: 30.05.1992

Автор: Романов

МПК: H03M 1/30

Метки: импульсов, последовательность, сигналов, синусно-косинусных

...выпрямителей 3 и 4 выполняется выходными сигналами формирователей 12 и 13 уровней, которые соответствуют выходным импульсам преобразователя. Свойство отставания выходного сигнала использовано для индикации сбоев в блоке 18, Выходные сигналы компараторов 46 и 47 блока 18 индикации, подключенных к выходам усилителей 1 и 2. сравниваются с выходными сигналами триггеров 35 формирователей 12 и 13 на элементах 48 и 49 сравнения. В случае рассогласования более, чем на один квадрат, в единицу установятся оба выходных сигнала элементов 48 и 49 и будет взведен триггер 51, Визуальная индикация и логический сигнал в следующий иерархический уровень измерительной системы позволяют исключить из рассмотрения недостоверную информацию, Запаса...

Номер патента: 1737732

Опубликовано: 30.05.1992

Авторы: Дмитриев, Петров

МПК: H03M 1/30

Метки: импульсов, код, перемещения, преобразователе, счетных, формирования

...которая поступает на первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и через элемент 4 задержки на вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, формирующего короткие импульсы положительной полярности с периодом следования 1/4 Т, которые затем инвертируются элементом НЕ 7 (фиг,2 е)Логический уровень направления перемещения формируют с помощью элемента ИСКЛЮЧАЮЩЕЕ, ИЛИ 3, на первый вход которого поступает сигнал шины 9 (фиг.2 а), а на второй - сигнал шины 10, задержанный на время 11 элементом 5 задержки (фиг.2 в). В результате на его выходе формируются импульсы (фиг.2 д), уровень которых в моменты времени, соответствующие фронтам счетных импульсов, равны "1" при прямом порядке следования входных последова-, тельностей импульсов на интервале(фиг,2 а,б) и уровню...

Номер патента: 1737733

Опубликовано: 30.05.1992

Авторы: Игнатьев, Капичникова, Сорин

МПК: H03M 1/36

Метки: кодирования, сигналов, электрических

...преобразовании счетно- выхода микросхемы, являющиеся первым иимпульсным методом) составляет вторым выходами коммутатора, соединенОвхм 10,24 ными с третьим и четвертым входами усилиоц 2 пгде Овхм - максимальное значение входногоо з ачение входного 30 Триггер 16 выполнен на микросхемеК 555 ТМ 2, Прямой выход микросхемы, являи - число разрядов кода при аналого- ющийся выходом триггера, подключен кцифровом преобразованиисчетно-импульс- первому (управляющему) входу коммутатораа 15. Вход Я, являющийся первым входомКоэффициент усиления операционного 35 блока 16, подключен к выходу коммутатораусилителя 30 составляет 17, а вход й, являющийся вторым входомО,М ацп 2 . блока 16, подключен к пеРвомУ, выходУ блоДЦ, 10-1 50 ка 6...

Номер патента: 1737734

Опубликовано: 30.05.1992

Авторы: Деревенчук, Малобродская, Ройтер, Чернов

МПК: H03M 1/48

Метки: код, перемещения, преобразования

...кода делителя 2, амплитудами первых гармоник, близкими к функциям синуса икосинуса от выходного кода реверсивного счетчика 5 и отношением амплитуд, равным тангенсу выход;ого кода. При этом амплитуды первых гармоник выходных сигналов ЦАП 7 и 8 могут отличаться от синуса и косинуса выходного кода, но отношение этих амплитуд равно тангенсу выходного кода реверсивного счетчика 5. Выходные си налы ЦАП 7 и 8 для различных значений выходного кода представлены на фиг.З.Фазовращатель 3 выполнен в виде синусно-косинусного вращающегося транс форматора (СКВТ), В фазовращателе 3осуществляется модуляция по амплитуде первого и второго импульсных сигналов с .выходов ЦАП 7 и 8 в функции синуса и коси- нуса от перемещения и суммирование про...

Номер патента: 1737735

Опубликовано: 30.05.1992

Авторы: Баранов, Смичкус

МПК: H03M 7/18

Метки: классов, код, кода, остаточных, позиционный, системы

...блокировку элемента И 6.Параллельный (и+1)-разрядный вычитатель 4 формирует двоичный код разности а 2 - а 1. Параллельный (и+1)-разрядный сумматор 1 формирует двоичный код суммы а 1 +а 2 Элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 7 формирует из сигналов младших разрядов остатков а 1 и а 2 единичный управляющий сигнал в случае комбинации кодов 0 - 1 и 1 - 0 и нулевой сигнал при комбинациях 0 - О и 1 - 1, Если оба остатка а 1 и б - четные или нечетные, то на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7 действует нулевой сигнал, Если один остаток - четный, а другой - нечетный, и наоборот, то элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 7 формирует сигнал "1", при котором мультиплексоры 12(1) - 12 рп) пропускают на свои выходы параллельный 2 п-разрядный двоичный код величины, действующий на...
