H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1068943

Опубликовано: 23.01.1984

Авторы: Беланович, Болотин

МПК: H03M 13/51

Метки: импульсов, синхронизации

...равньм 1,5 - 1,8 периода следования импульсов синхрони.зации Тс . Вследствие этого выход ные сигналы одновибраторов 1 и 2имеют взаимное перекрытие во времени (фиг.Зб,в) и суммируются наэлементе ИЛИ б, на выходе которогопотенциальный сигнал (фиг. Зе), Вслучае пропадания импульса синхро 106894 3низаций один из одновибраторов 2и 1 не формирует расширенный импульс (Фиг. в) и на выходе элемента ИЛИ 6 и на первом контрольном выходе устройства (Фиг. Зе) появляется сигнал об отсутствии импульса синхронизации и сбое синхронизации.Расширенные импульсы с выходоводновибраторов 1 и 2 поступают науправляющие входы счетчиков 3 и 4,в результате чего прекращается подача на них запирающего уровня напряжения. В течение времени действия расширенного...

Номер патента: 1068964

Опубликовано: 23.01.1984

Авторы: Капустин, Чуканов, Шамрун

МПК: G01B 7/00, H03M 1/22

Метки: код, перемещения

...соединенные в группы поразрядам и подключенные к токопроводящим вставкам, и токосъемныйэлемент 21Недостатком этого преобразователя является невысокая достоверностьизмерения перемещения при неопределенном прогнозе амплитуды и направления перемещения.Цель изобретения - повышениедостоверности измерения перемещенияпри неопределенном прогнозе амплитуды и направления перемещения и повышение вибростойкости.Поставленная цель достигаетсятем, что в преобразователе перемещения в код, содержащем расположенную в цилиндрическом корпусе втулкуиэ изоляционного материала, в которой размещены токопроводящие вставки, корпус снабжен крышкой, по центру которой выполнено отверстиедля штока, расположенного внутривтулки резисторы различной величины,...

Номер патента: 1069158

Опубликовано: 23.01.1984

Авторы: Волонкин, Гордюшкин, Орлова

МПК: H03M 13/33, H03M 7/22

Метки: импульсного, кода, позиционного, шифратор-дешифратор

...что в устройстве, содержащем эле.мент задержки, шифратор, дешифра 10 15 20 25 30 35 40 45 50 55 тор, формирователи стробов, Н +1элементов И, элемент ЗАПРЕТ, триггер, элемент ИЛИ, выход которогосоединен с входом элемента задержки,первые два входа элемента ИЛИ соединены с соответствующими входными шинами шифрируемых и дешифрируемых сигналов, входы шифратора соединены с выходами элементов И, первые входы которых соединены с выходами элемента задержки, а вторые входы подключены к выходам соответствующих Формирователей стробов, первый вход первого Формирователя строба соединен с шиной шифрируемых сигналов, выход шифратора соединен с первым входом элемента ЗАПРЕТ и первой выходной шиной устройства, второй вход которого соединен с шиной...

Номер патента: 1070700

Опубликовано: 30.01.1984

Авторы: Попов, Савельев, Сергеев, Устинов

МПК: H03M 13/51, H04L 1/12

Метки: защиты, ошибок

...на приеме последовательно соединенные блок сравнения, счетчик совпадений и элементИ и посяедовательно соединенные блокэлемеНтов ИЛИ и второй элемент НЕТ,выход которого подсоединен к первомуходу элемента ИЛИ и второму входуэлемента И, выход которого подсоединен к третьему входу выходного накопителя и первому входу счетчика блокировки на передаче, к второму входу первого элемента ИЛИ подключенвыход первого эЛемента НЕТ, к второму входу которого подключен второйвыход блока элементов ИЛИ, первыйвход которого подключен к выходусчетчика совладения, второй входподключен к выходу дешифратора служебных команд, а третий вход блокаэлементов ИЛИ подключен к выходудекодера, первый выход счетчикаблокировки подсоединен к второмувходу второго...

Номер патента: 1072050

Опубликовано: 07.02.1984

Авторы: Аверьянов, Верига, Овсянников, Яловега

МПК: H03M 13/51

Метки: блоков, кодом, коррекции, обнаружения, ошибок, работающих, хэмминга

...блоков обнаружения и коррекции ошибок, работающих с кодом Хэмминга.Устройство содержит информационный регистр 1, регистр 2 контрольных разрядов, блок 3 обнаружения и коррекции, триггер 4 имитации одиночной ошибки, триггер 5 запуска оперативного контроля, триггер б коррекции одиночной ошибки, триггер 7 результата проверки, счетчик 8 числа одиночных ошибок, элемент ИЛИ 9, элемент И 10, информационные входы 11,. тактовый 12 вход, вход 13 пуска, вход 14 сброса, информационный выход 15 контролируемого блока н контрольный выход 1645 генаратор 17, дешифратор 18, корректор 19 и сигнал 20.Информационные 11, тактовый 12входы, вход 13 пуска устройстваподключены к информационным, тактовым и первому управляющему входаминформационного....

Номер патента: 1073563

Опубликовано: 15.02.1984

Автор: Цытович

МПК: G01B 7/30, H03M 1/50, H03M 1/64 ...

Метки: временной, интервал, поворота, угла

...первого масштабного резистора и первыми выводами второго и третьего масштабных резисторов, второй вывод второго масштабно,о резистора подключен к шине нулевого потенциала, второй вывод третьего масштабного резистора соединен с входом второго релейного элемента, выход которого подключен к первому входу элемента РАВНОЗНАЧНОСТЬ и первому выводу вторичной обмотки сель- сина, второй вывод которой соединен с шиной нулевого потенциала, выход первого релейного элемента подключен ко второму входу элемента РАВНОЗНАЧНОСТЬ и второму выводу первичной обмотки сельсина, выход элемента РАВНОЗНАЧНОСТЬ является выходом преобразователя. 10 15 20 25 На фиг, 1 изображена функциональная схема предложенного преобразователя угла поворота во временной...

Номер патента: 1073788

Опубликовано: 15.02.1984

Авторы: Грешневиков, Ключко, Малофей, Николаев, Чистяков

МПК: H03M 13/43

Метки: декодирования, мажоритарного

...с первыми входами решающегоблока, первый выход четвертого переключателя соединен с первыми входами шестого элемента ИЛИ и шестого,седьмого элементов И, вторые входы четвертого переключателя и шестого элемента ИЛИ подключены соответственно к восьмому идевятому входамрешаюцего блока, второй выход четвертого переключателя и выход третьего элемента ИЛИ соединены соответственно с третьим и четверйым входами четвертого элемента ИЛИ, первыйвыход первого переключателя соединен с первыми входами первого элемента ЗАПРЕТ и седьмого элемента ИЛИ,первый выход второго переключателясоединен с первым входом второгоэлемента ЗАПРЕТ, выход которого соединен с вторым входом второго элемента ИЛИ, выход шестого элемента ИЛИи второй выход первого...

Номер патента: 1073789

Опубликовано: 15.02.1984

Авторы: Ключко, Малофей, Щербина

МПК: G08C 19/16, H03M 13/51, H04L 17/30 ...

Метки: адаптивного, декодирования, дублированных, мажоритарного, приема, сигналов

...3 сообщений (фиг. 3)содержит элементы И 20 и 21, элементы ИЛИ 22, ключи 23 - 26, элемент27 ИЛИ, хронизатор 28.Элементы И 20 и,21 совместно сэлементом ИЛИ 22 формируют элементыпринимаемого сообщения из цифровыхкодов, записываемых в блоке 2 памяти.Ключи 23 - 26 предназначенй длякоммутации входов б, 7 и 8 Формирователя 3, выходов элементов И 20,21и элемента ИЛИ 22 с входами элемента 27 ИЛИ.Элемент ИЛИ 27 объединяет выходыключей 23 - 26 и соединяет их с выходом 9 Формирователя 3, 35Хронизатор 28 осуществляет управление ключами 23 - 26 и работойанализатора 4 сообщений,Анализатор 4 сообщений содержитинвертор 29, блок 30 сумматоров 31 - 4031 по модулю два, элемент ИЛИНЕ 32, алемент И 33, делитель 34,регистр 35 сдвига, переключатель...

Номер патента: 1073893

Опубликовано: 15.02.1984

Автор: Темкин

МПК: H03M 13/51

Метки: дроблений, защиты

...с,соответствующим входом первого . 25 блока совпадения, и второй счЕТЧик . импульсов, а также третий триггер, вход "Установка 1" которого подключен к другому выходу парафазного усилителя, а выход подключен к соответст.З 0 вующему входу, второго блока совпаденйя, третий и четвертый блоки,совпадения, причем к входам третьего блока совпадения подключены соответственно выход первого счетчика импульсов .йепосредственно, а выход35 первого блока совпадения через первый элемент задержки, а к входам чет вертого блока совпадения подключены соответственно выход второго счетчи-. ка импульсов непосредственно, а выход 40 второго блока совпадения через второй элемент задержки, выход третьего блока совпадения подключен к счетному ,"входу первого...

Номер патента: 1077049

Опубликовано: 28.02.1984

Авторы: Илюшкин, Прищепа, Садовников

МПК: H03M 13/11

Метки: дешифраторов

...- повышение надежности контроля дешифратора.Поставленная цель достигается тем, что устройство, содержащее входные и выходные шины для подключеиия дешифратора, три элемента ИЛИ, Элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и элемент ЭКВИВАЛЕНТНОСТЬ, выход которого соединен с первым входом первого элемента ИЛИ, второй вход которого соединен с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выход первого элемента ИЛИ соединен с выходной шиной устройства, выход второго элемента ИЛИ подключен к первому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выход третьего элемента ИЛИ соединен с первым входом элемента ЭКВИВАЛЕНТНОСТЬ, четные выходные шины для подключения дешифратора соединены с входами второго элемента ИЛИ, а его нечетные выходные шины для подключения дешифратора - с входами...

Номер патента: 1077050

Опубликовано: 28.02.1984

Авторы: Бобырь, Вайткус, Горшков, Рябуха

МПК: H03M 13/49

Метки: двоичных, декодирования, кодов, мажоритарного

...управляющему входу коммутатора 20, информационные входы которого соединены с параллельными выходами информационного регистра 13, первый вход первого элемента 9 ИЛИ подключен к выходу первого элемента 3 И, а второй вход и выход соединены соответственно с выходом и входом информационного регистра 13, выход первого элемента 9 ИЛИ и выход коммутатора 20 соединены с выхо.дами 24 и 23 устройства соответственно, через которые осуществляется выдача информации последовательным и параллельным кодами.Устройство работает следующим образом.В исходном состоянии вспомогатель ный и информационный регистры 2 и 13 и счетчик 17 обнулены, а триггер 14 установлен в единичное состояние (под единичным состоянием триггера 14 понимается состояние, когда на...

Номер патента: 1078653

Опубликовано: 07.03.1984

Авторы: Бруссер, Гор, Сафаров, Финк

МПК: H03M 13/51

Метки: информации, коррекцией, ошибок, передачи, приема

...выход генератора эталонного кода подключен к второму входу первого корректора ошибок и другому входу коррелятора, на передающей стороне введен сумматор по модулю два, входы которого соединены с выходами преобразователя кода, а выход сумматора по модулю два подключен к дополнительным входам регистра и блока сумйаторов по модулю два, на приемной стороне введены последовательно соединенные преобразователь кода дополнительный сумматор по модулю два и первый инвертор, последовательно соединенные первый элемент ИЛИ, второй инвертор, элемент И и третий инвертор, а также выходной блок элементов И и второй элемент ИЛИ, входы которого соединены с первыми выходами второго корректора ошибок, а выход второго элемента ИЛИ подключен к второму входу...

Номер патента: 1078654

Опубликовано: 07.03.1984

Авторы: Королев, Купеев

МПК: H03M 13/23, H04L 17/30

Метки: декодер, кода, пороговый, сверточного

...частотой с выхода блока 8Формирования тактовых частот, а блокировка - выходным импульсом Ь -триггера 12,. Пороговый счетчик 10 предназначендля блокировки выходов ПЭ 4 при возникновении в канале связи ошибок,превышающих корректирующую способ-ность сверточного кода, Пороговыйсчетчик состоит иэ собственно счетчика и дешифратора, Порог выбирается равным П); д -минимальноекодовое расстояние свертачного кода.При превышении порога с выхода дешифратора на вход 3 -триггера 12 поступает импульс, переводящий Р -триггер в положение, когда с его инверсного выхода снимается логическийнольТриггер остается в таком положении до поступления на Й-.вход импульса с выхода дешифратора Формирователя 11 временного интервала, Коэффициент счета...

Номер патента: 1078655

Опубликовано: 07.03.1984

Авторы: Балабанов, Бецков, Бороденко, Ивашин, Краснобаев, Стеценко, Ткаченко

МПК: H03M 13/51

Метки: исправления, многократных, обнаружения, одиночных, ошибок

...элементИЛИ и триггер, к второму входу кото"рого подключен выход элемента НЕ,вход которого подключен к выходублока обнаружения ошибок, вход которого подключен к выходу сумматорапо модулю два через второй элементИЛИ, второй вход которого подключенк информационному входу первогоэлемента ИЛИ, при этом второй вход 65 третьего элемента ИЛИ является установочным входом устройства,На чертеже представлена структурно-электрическая схема устройствадля исправления одиночных и обнаружения многократных ошибок,Устройство содержит сумматор 1 по модулю два, накопитель 2, датчик 3 одиночных ошибок, ключ 4, блок 5 обнаружения ошибок, элементы ИЛИ 6-8, элемент НЕ 9, триггер 10, установочный вход 11.Устройство для исправления одиноч ных и обнаружения...

Номер патента: 1083385

Опубликовано: 30.03.1984

Авторы: Рогов, Цыпин

МПК: H03M 13/51

Метки: кодирования, кодов, циклических

...И, а выход третьего элемента И подключен,к второму входу элемента ИЛИ.На Фиг.1 приведена структурнаяэлектрическая схема устройства длякодирования циклических кодов; наФиг.2 - схема каждого из Ксумматоров по модулю два,Устройство для кодирования циклических кодов содержит блок 1 памяти с К-разрядными ячейками памяти, информационный регистр 2 ввода-вывода информации, блок 3 из Ксумматоров по модулю два, сумматор 4 по модулю два, элемент ИЛИ 5, блок 6 элементов И, блок 7 выбора старшего разряда кода полиномФ, регистр 8 кода полинома. Кроме того, каждый из Ксумматоров по модулю два содержит элемент ИЛИ 9, элементы И 10, 11, 12 и элементы НЕ 13 и 14,Блок памяти предназначен для хранения промежуточных и окончательных результатов деления...

Номер патента: 1083387

Опубликовано: 30.03.1984

Авторы: Давыдов, Жуков

МПК: H03M 13/15

Метки: декодер, исправлением, кода, ошибок, стираний, циклического

...достижнния поставленной це-. ли в декодер циклического кода с исправлением ошибок и стираний, содержащий блок разделения комбинаций, первый выход которого подключен к входу регистра сдвига, а также мам жоритарные блоки, введены генератор контрольных проверок ".Стирание", генератор контрольных проверок "Ошибка", сумматор по модулю два и решающий блок, при этом первый и второй выходы блока разделения комбинаций подключены соответственно к входам генератора контрольных проверок "Ошйбка" и генератора контрольных проверок "Стирание", выходы разрядов которых подключены к соответствующим входам решающего блока, выходы которого через первый мажоритарный блок подключены к одному из входов сумматора по модулю два, к другому входу которого...

Номер патента: 1088117

Опубликовано: 23.04.1984

Автор: Вершков

МПК: H03M 13/03

Метки: дешифратор, кода, корректирующего

...проинвертирован инверторами 9, этот же код вызывает срабатывание во второй группе кодовогоэлемента И 2, соответствующего инверс,ному значению поступившей кодовой комбинации, т.е, комбинации 1100 1100.Аналогично во второй группе не срабатывает ни один другой кодовый злемент И 2, не срабатывают в этой ситуацми и блоки 11 и 12 выделения не-.:55равновесных комбинаций, которые на"строены иа дешифрацию только двух неравновесных комбинаций,17но первой и второй группы. Второй управляющий вход блока 14 контроля соединен с выходом блока 13 проверки на четкость, остальные входы блока 14 контроля подключены к выходам кодовых элементов И 1 и 2 первой и второй группы, а выходы блока 14 контро" ля соединены с .соответствующими третьими выходными...

Номер патента: 1088118

Опубликовано: 23.04.1984

Автор: Горшков

МПК: H03M 13/19

Метки: декодирования, кодов, линейных, циклических

...подключены соответственно к второму и первому входам элемента ИЛИНа чертеже представлена структурная схема устройства. Устройство содержит приемный регистр 1, кпочевые эпементы 215, сум.матор 16 по модулю два, триггер 17,первый и второй регистры 18 и 19сдвига, первый, второй и третий элементы И 20-22, элемент ИЛИ 23, шину 24 синхроимпульсов сдвига, шину 25обнуления, оснозной и дополнительныйвыходы 26 и 27 устройства,Выходы разрядов приемного регистра 1 соединены с входами соответствующих ключевьи элементов 2-15, выходыкоторых объединены в группы в соответствии с системой проверочных соотношений и подключены к соответствующим входам сумматора 16 по модулюдва, Выход сумматора 16 соединен свходом установки в "1" триггера 17,вход установки...

Номер патента: 1088143

Опубликовано: 23.04.1984

Автор: Палащенко

МПК: H03M 13/51

Метки: биполярного, обнаружения, ошибок, сигнала

...подключен к входу элемента задержки.На чертеже представлена структурная электрическая схема устройства для обнаружения ошибок биполярного сигнала.Устройство для обнаружения ошибок биполярного сигнала содержит элемент ИЛИ 1, декодер 2, блок 3 обнаружения ошибок, инвертор 4, элемент И 5, дополнительный элемент ИЛИ 6, трехразрядный регистр 7 сдвига, элемецр 8 задержки, формирователь 9 отрицательного импульса по длительности,Устройство для обнаружения ошибок биполярного сигнала работает следующим образом.На информационные входы устрой" ства для обнаружения ошибок биполярного сигнала поступают положительные и отрицательные импульсы псевдотроичной последовательности кода НДВЗ На выходе декодера 2 формируется исходная двоичная...

Номер патента: 1088144

Опубликовано: 23.04.1984

Авторы: Карпович, Коломиец, Шитик

МПК: H03M 13/51, H04B 1/10, H04L 7/033 ...

Метки: биимпульсного, приемник, сигнала

...блоки, первый .и второй блоки памяти и формирователь тактовых импульсов, выход которого является тактовым выходом приемника биимпульсного сигна ла, введены последовательно соединенные первый преобразователь биимпульсного сигнала в моноимпульсный сигнал,дополнительный ждущий мультивибратор и первый элемент ИЛИ, а также второй преобразователь биимпульсного сигнала в моноимпульсный сигнал, второй элемент ИЛИ и решающий блок, при этом первый и второй входы решающего блока подключены соответственно к выходам первого и второго блоков памяти, объединенные тактовые входы которых подключены к выходам второго элемента ИЛИ, выход первого преобразователя биимпульсного сигнала в моноимпульсный сигнал подсоединен к информационному входу первого...

Номер патента: 1091201

Опубликовано: 07.05.1984

Автор: Морозов

МПК: G01B 7/00, H03M 1/30

Метки: импульс, перемещения, электрический

...к другому выводу третьего резистора и соединенс общей шиной через диод и через по"следовательно соединенные третью катушку и второй конденсатор, один вывод третьего резистора через третийконденсатор подключен к общей шине,первый и второй выводы четвертогоконденсатора подключены к соответствующим выводам первой катушки, адругой вывод второго резистора подключен к выходу источника питания,вторая и третья катушки включенывстречно,На Лиг. 1 представлена принципиальная электрическая схема преобра эователя; на фиг, 2 - общий вид преобразователя.Преобразователь содерямт транзистор 1, коллектор которого через ксрлебательный контур, образованный обмоткой первой катушки 2 и конденсатором 3, и резистор 4 подключен к выходу источника 5 питания....

Номер патента: 1091203

Опубликовано: 07.05.1984

Авторы: Адамян, Вирабян, Гуров, Делекторский, Казарян, Мовсесян, Никаноров, Саркисян, Щукин

МПК: G01B 7/30, H03M 1/64

Метки: вала, положения, углового, фазу

...магнитно через модулятор ротора с неподвижной измерительной обмоткой ротора, статор и ротор выполнены с внутренними зубцами, модулятор статора и модулятор ротора выполнены с внешними зубцами и установлены внутри статора и ротораа измерительные обмотки статора и ротора являются выходами точного отсчета преобразователя, введены маркерный элемент статора и маркерный элемент ротора, выходы которых являются выходами грубого отсчета преобразователя.Иаркерный элемент ротора выполнен в виде неподвижного укрепленного на корпусе кольцевого магнитопровода с канавкой, в которую уложена кольцевая обмотка, на модуляторе установлен постоянный магнит, а на немагнитном стакане ротора уг 1091203тановлены ферромагнитные вставки, связанные магнитно с...

Номер патента: 1091339

Опубликовано: 07.05.1984

Авторы: Витенберг, Луценко, Осыка, Шварцбанд

МПК: H03M 13/13

Метки: анализатор, логический

...с входами третьего 10элемента И-НЕ, выход которого соединен с первым входом второго элементаИ-НЕ, выход счетного триггера соединен с первым входом первого элементаИ-НЕ, а вторые входы первого и второго элементов И-НЕ - со счетнымвходом двоичного счетчика с исключенным нулевым состоянием, выходыдвоичного счетчика и счетного триггера являются выходами двоичного счетчика с исключенным нулевым состоянием,На фиг.1 приведена функциональная схема предлагаемого логическогоанализатора; на фиг,2 - вариант реализации двоичного счетчика с исключенным нулевым состоянием,Логический анализатор содержит двоичный счетчик 1 с исключенным нулевым состоянием, сумматор 2 по мо дулю два, регистр 3, элемент И 4 и индикатор 5, входные клеммы 6 - 8, элементы...

Номер патента: 1091359

Опубликовано: 07.05.1984

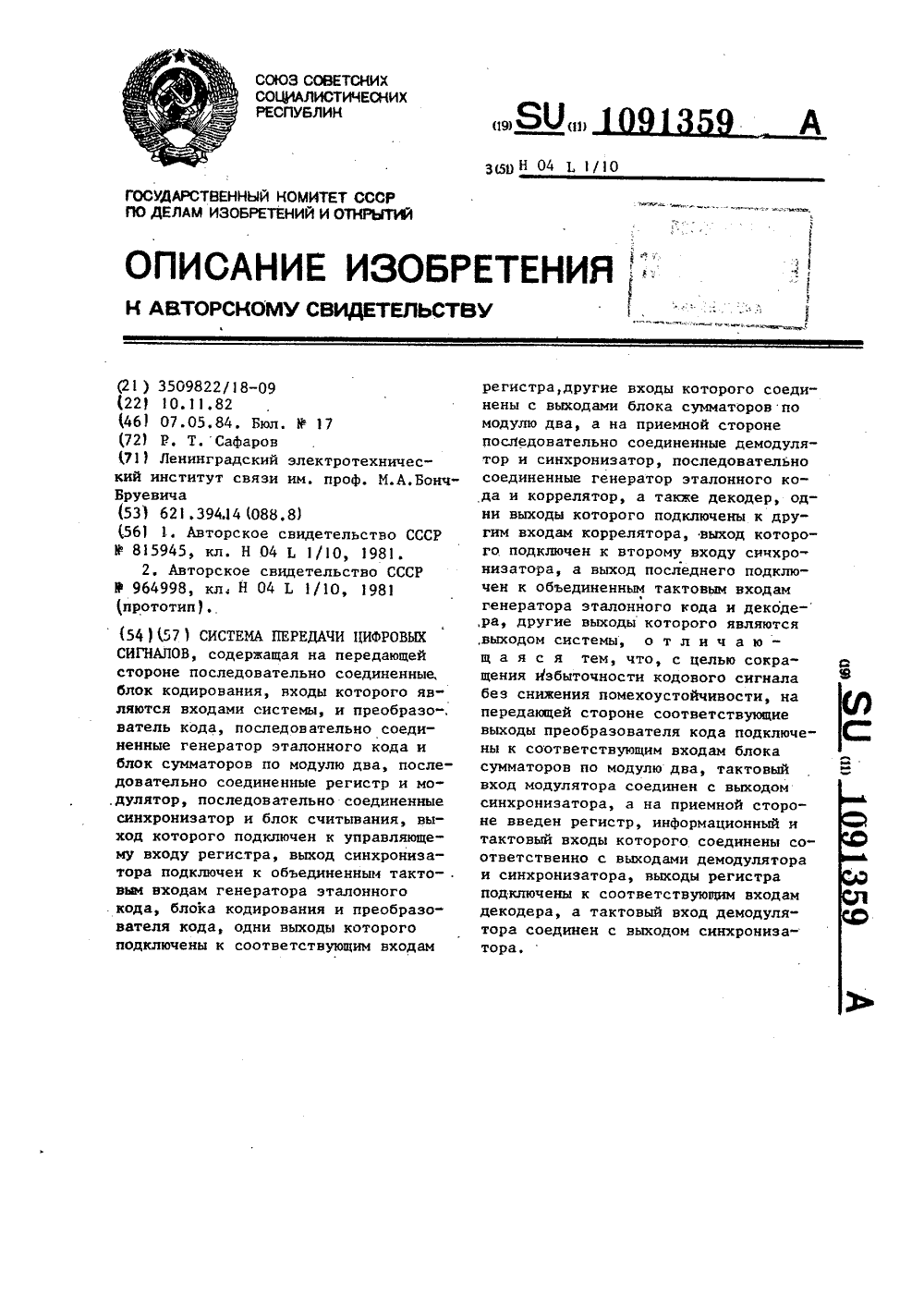

Автор: Сафаров

МПК: H03M 13/51

Метки: передачи, сигналов, цифровых

...на передающейстороне последовательно соединенныеблок кодирования, входы которого являются входами системы, и преобразователь кода, последовательно соединенные генератор эталонного кода иблок сумматоров по модулю два, последовательно соединенные регистр и модулятор, последовательно соединенные30синхронизатор и блок считывания, выход которого подключен к управляющему входу регистра, выход синхронизатора подключен к объединенным тактовымвходам генератора эталонного кода,блока кодирования и преобразователя З 5кода, одни выходы которого подключены к соответствующим входам регистра, другие входы которого соединены с выходами блока сумматоров по модуля два а на приемной стороне - после довательно соединенные демодулятор и синхронизатор,...

Номер патента: 1092489

Опубликовано: 15.05.1984

Авторы: Замчевский, Оникиенко, Соляниченко, Стахов

МПК: H03M 13/23

Метки: кодов, минимальной, приведения, фибоначчи, форме

...свертки, элемент 4 ИЛИ, предназначенный для выработки сигнала установки в исходное состояние первого сдвигового регистра 2 и второго сдвигового регистра 3 через элемент 5 задержки, предназначенный для временной задержки сигнала установки на время, необходимое для окончания переходных процессов в ячейке 1 для приведения р -кодов Фибоначчи к минимальной форме. Устройство имеет их.д б синхронизации, соединени,и 1 и, равляющими1092489 4 входами 7 и 8 соответственно первого сдвигового регистра 2 и второго сдвигового регистра 3, вход 9 начальной установки устройства, соединенный с входом 10 элемента 4 ИЛИ, а также ин-формационные входы 11 и информационные выходы 12 устройства.Единичные выходы 13 разрядов 2.4- 2.10 первого сдвигового...

Номер патента: 1092510

Опубликовано: 15.05.1984

Авторы: Добрянский, Егоров, Типикин

МПК: H03M 13/51

Метки: внешней, памяти, синхронизации, цикловой

...устройств (ВЗУ) ЦВМ и построено для работы с блоками кодовых слов (КС), разделенных синхросигналом длиной четыре бита и записанными на носитель инФормации, обладающий высокой помехоустойчивостью самосинхронизирующимся способом записи, известным как модифицированная частотная модуляция (МФМ - запись).Вхождение в цикловый синхронизм осуществляется путем анализа специальной группы синхросигналов (ГСС, фиг.2), записываемой в начале каждой записи перед первым КС. В ГСС длиной не более одного КС с большой из- . быточностью записываются периодически расположенные синхросигналы и коды их расстояний до первого бита первого КС записи. По одновременному переполнению большинства счетчиков группы счетчиков расстояний устройство...

Номер патента: 1092742

Опубликовано: 15.05.1984

Авторы: Беляков, Лиференко, Марков

МПК: H03M 13/51, H04L 1/20

Метки: достоверности, информации

...обратныесвязи и параллельные цепи, как правило, требуют точной настройки и незначительный уход параметров отдельных узлов может привести к появлениюложной информации на выходе.Цель изобретения - повышение точности определения достоверности информация за счет уменьшения временнойзадержки прохождения сигналов,Цель достигается тем, что в устройство для определения достоверностиинформации, содержащее два регистрасдвига, первые входы которых объедиЖны и являются информационным входомустройства, второй вход первого регистра сдвига подключен к выходу инвертора и первому входу элемента И,выход которого подсоединен к входусчетчика ошибок, введены последова"тельно соединенные дешифратор, элемент ИЛИ и В-триггер, выход которого подсоединен к...

Номер патента: 1095398

Опубликовано: 30.05.1984

Авторы: Ключко, Малофей, Щербина

МПК: G06F 11/00, H03M 13/51

Метки: двоичных, декодирования, кодов, мажоритарного, повторении, сообщения, трехкратном

...и, ячеек памяти, в каждую из которых могут записываться "О", "1" или "2", и предназначен для записи результатов обработки повторений кодовых комбинаций. Выход регистра 4 соединен с вторим входом блока 2 сравнения, вторым входом управляемого вентиля 3 и выходом 8 устройства.Детектор 5 качества предназначен для анализа каждого принимаемого символа второго повторения кодовой комбинации и вырабатывания сигнала "Стирание" в том случае, если принятый элемент не может быть отождествлен ни с "О", ни с "1". Выход детектора 5 качества соединен с первым входом блока 6 исправления стираний.Блок 6 исправления стираний предназначен для инвертирования символа второго повторения в том случае, если он не совпадает с одноименным символом первого...

Номер патента: 1095427

Опубликовано: 30.05.1984

Авторы: Прожого, Смирнов, Смирнова, Солдатенко

МПК: H03M 13/51, H04L 1/00

Метки: защиты, импульсных, помех

...процесс повторяется каждый раз после появления ложного импульса, что свидетельству 30 ет о том, что устройство подавляет многократную помеху типа "Ложный импульс".Наличие импульса на установочном входе двоичного счетчика 1 в момент З 5 появления стробирующего импульса,что происходит после заполнения двоичного счетчика 1, свидетельствует о том; что на управляющем входе присутству.ет информационный сигнал, Поэтому 40 стробирующий синхроимпульс инвертиру" ется на выходе первого элемента 3 совпадения и поступает на выход устройства.Одновременно низким потенциапом с 45 выхода первого элемента 3 совпадения обнуляется счетный триггер 2. Высокий потенциал, устанавливающийся на инверсном выходе счетного триггера 2, Разрешает в дальнейшем...

Номер патента: 1095428

Опубликовано: 30.05.1984

Авторы: Кваша, Королев, Купеев, Чуйко

МПК: H03M 13/23, H04L 17/30

Метки: дискретнофазовой, модуляции, неопределенности, устранения

...РС , длина которого выбирается равной длине РС кодера (или анализатора синдрома) и выполняется на ИМС Второй сумматор 10 по модулю два предназначен для коррекции информациив режиме возникновения обратной работы. Сигнал для коррекции поступает с выхода счетного триггера. Сумматор по модулю два реализуется на одном элементе ИМС К 155 ЛП 1.Э -триггер 11 предназначен для управления работой второго сумматора 10 по модулю два. Счетный триггер реализуется на одном элементе ИМС К 155 ТМ 2. Дешифратор 12,предназначен для дешифрирования состояния пороговыхсчетчиков и формирования одиночногоимпульса при наличии двух нулей свыходов пороговых счетчиков. Дешифратор реализуется на одном элементе ИМС К 155 ЛАЗ.Первый пороговый счетчик 13...
