H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1578813

Опубликовано: 15.07.1990

Авторы: Гуменюк, Замчевский, Соляниченко, Стахов

МПК: H03M 13/23

Метки: кодов

...1 поступает насчетный вход вычитающего счетчика 10,что ведет к уменьшению двоичного весаего состояния па единицу, а также поступает на выход 15 блока 2 управленияТактовьп импульс, поступающий свыхода 15 блока 2 управления на вход3 блока 3 определения признаков, кото-црыл соединен с С-входами 0-триггеров20 и 21, ведет к записи в них сигналов, установленных на П-входах, т.е.Э-триггер 20 принимает единичное состояние (признак ПООщ 1 ПОО=О), аВ-триггер.21 принимает нулевое состояние (признак П 10=0, П 10=1),Тактовьп импульс, поступающий свыхода 15 блока 2 управления на второй вход сдвигового регистра 1, ведетк одновременным: сдвигу информациив регистрах право на один разряд,чтоэквивалентно сдвигу входного кода на2 разряда за один...

Номер патента: 1580539

Опубликовано: 23.07.1990

Автор: Каплан

МПК: H03K 5/007, H03M 1/00, H03M 1/50 ...

Метки: импульсов, периодического, сигнала, формирователь, частоты

...На выходе формирователя импульсы отсутствуют,При появлении полезного сигналана входе формирователя образуется суммарный сигнал из полезной состанляющей и помех (фиг,2,а, знаками П и Ю отмечены пороги Срабатывания устройства 1 и 2).Понижение входного сигнала ниже порога срабатывания Б устройства 2 вызывает появление на входе К элемента 4 логической единицы (фиг.2,б), устанавливающей логический нуль на прямом выходе элемента 4В момент перехода входного сигнала в отрицательную область на выходе детектора 3 нуля устанавливается логическая единица (фиг,2,в),поступающая на вторые входы элементов И 5 и б,Никаких изменений выходных состояний схем И 5 и 6 не происходит, поскольку на первом входе элемента И 5 установлен логический нуль, а...

Номер патента: 1580552

Опубликовано: 23.07.1990

Авторы: Николайчук, Петришин

МПК: H03M 1/26

Метки: код, перемещения

...число пластин 15), которыйдешифратором 9 преобразуется в десятичный код, представляемый индикаторами 1 О. Перед началом накопления импульсов необходимо произвести сбросрегистра 8, т.е. установить его в нулевое состояние,20При этом, как показано в таблице,в процессе прокалывания первых пластин 15 формируется разрядно-позиционный код перемещения (000, 001,011), который дешифруется в десятичный код. После прохождения иглой 17и-й пластины формируется рекурсивныйкод поля Галуа,Процесс преобразования перемещениярассмотрим на примере четырехразрядного кода поля Галуа, при котором числовозможных позиций линейного перемещения Ю = 2" = 16. Кодовая последовательность поля Галуа имеет вид:1111010110010000,При контакте иглы 17 с первой плас-З 5тиной...

Номер патента: 1580553

Опубликовано: 23.07.1990

Автор: Кузнецов

МПК: H03M 1/30

Метки: код, линейных, перемещений

...и расширение диапазона измерения преобразователя.10На чертеже представлена конструкция преобразователя линейных перемещений в код.Преобразователь содержит кронштейн 1, блок 2 считывания, направля ющие 3, пружины 4 и кодирующий элемент, выполненный в виде кольца, на внутренней стороне которого расположена кодовая шкала 5, а на внешней - слой 6 упругого материала с большим коэффициентом трения. Кодирующий эле. - мент размещен на объекте 7, перемещение которого преобразуется в код.Преобразователь работает следующим образом. 25 Перед измерением перемещений элементов и узлов механизмов и машин преобразователь соединяется с соответствующим объектом 7 механизма. При этом возможно перемещение блока 2 считывания относительно кодирующего...

Номер патента: 1580554

Опубликовано: 23.07.1990

Автор: Ледерер

МПК: G05B 15/02, H03M 1/38

Метки: следящая, цифроаналоговая

...сояК о и ядпКо(, поскольку выходной вал еще не отработал заданное воздействие и, следовательно, сигналы Г и Ц Э на выходах первого 8 и второго 9 ФЧВ уже не положительны.Сигналы Ци Цэ поступают на инверсные входы соответственно второго 12 и третьего 13 компараторов. Если сигнал 11(1 э) больше нуля, то сигнал Ц 1 д(Ц) на выходе компаратора 12 (13) равен "0", если 11 (1 ) 6 О, то Ц(1 ) равен "1". Сигйалй Ци П с выходов компараторов 12 и 13 поступают на первые входы .третьего 14 и четвертого 15 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, которые определяют исходные знаки функций впьКои сояК(, поступающих на информационные входы ФЧВ 8 и 9. Действительно, на вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 14 и 15 подаются те же сигналы, что и на вторые входы...

Номер патента: 1580555

Опубликовано: 23.07.1990

Авторы: Андреев, Антонов, Шувалов

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...логичеСкий блок 8 выдает сигнал совпадения, который, пройдя через элемент И 20, производит сдвиг влево на один разряд содержимого распределителя импульсов. После этого задержанный на линии задержки тактовый сигнал добавляет единицу в разряд реверсивного счетчика, определяемый распределителем 15 импульсов (вес этой единицы в два раза превышает вес предыдущей), и производит перепись ответа блока сравнения на триггер 11. Если далее опять поступают те же ответы от блока сравнения (Б), то все происходит аналогичноПосле первой смены ответа блока 1 сравнения т,е. с приходом сигнала Я. Следящий аналого-цифровой пре- О образователь, содержащий блок сравнения, первый вход которого являетсявходной шиной, а второй вход соединен с выходом...

Номер патента: 1580556

Опубликовано: 23.07.1990

Авторы: Домрачев, Мончак, Сигачев, Синицын

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...выпрямителя 9, которое снимается с выхода суммирующего усилителя-формирователя 16, происходит следующимобразом. С выходов фазных обмоток датчика 2 напряжения 0 ш,в 1 пЫ в 1 п(Фй + ф и 1 В ш совЫ вдп(ШС 1 поступают на входы первого 12 и второго 13 фазо0556 6Предлагаемый преобразователь вчасти формирования опорного напряжения фазочувствительного, выпрямителяиз фазных напряжений датчика угла мо жет быть использован и в других устройствах, например в преобразователяхкод-угол и в приводах, базирующихсяна аналоговых трансформаторных системах передачи угла.Параметры фильтров, стоящих навыходах вспомогательных фаэочувствительных выпрямителей, выбираются исходя иэ значения частоты напряжениявозбуждения датчика угла, Если...

Номер патента: 1580557

Опубликовано: 23.07.1990

Авторы: Глушковский, Покидышев, Рекутин, Самойленко

МПК: H03M 1/62

Метки: аналого-цифровой, логарифмический, широкодиапазонный

...Иснимается на выход 59блока со счетчика 51.Предполагается,что счетчик управляется следующимисигналами: изменения кода происходят по положительным перепадам на тактовам входе и логической "1" на входе разрешения, увеличение кода происходит при логической единице на входереверса, уменьшение - при логическомнуле. Ограничение возможных состоянийсчетчика осуществляют цифровые компа- .раторы 57 и 58 и элементы 51.2 и 51,3.Направление счета формируется сигналом с входа 48. Моменты переключения определены фронтами импульсов свхода 47. Разрешение на счет (логическая на входе разрешения) врежиме измерений формируется элементами 54.1 и 54.2 с входов 48 и 49, ав режиме установки нуля - также свхода 45 элементом 51,1 через триггеры 50,1 и...

Номер патента: 1580558

Опубликовано: 23.07.1990

Авторы: Бородинов, Кондрашов, Никитина

МПК: H03M 1/66

Метки: код-напряжение

...нулевое состояние осуществляется импульсом переноса с первого выхода счетчика 2 (фиг.2,в). Длительность импульсов с выхода Формирователя 4 импульсов пропорциональна преобразуемому коду. Этот импульс управ ляет подключением напряжения от источника 5 образцового напряжения к первому фильтру 9. Этот импульс также инвертируетсяэлементом НЕ 8, сигнал с выхода которого (фиг.2,д) уп= 30 равляет подключением общей шины к входу второго Фильтра 10, На диаграм" мах е и ж (Фиг.2) показано изменение на выходе первого и второго фильтров соответственно. Переходный процесс установления напряжения, пропорционального коду 011, оканчивается быстрее на выходе первого фильтра 9, выход которого подключен к выходной шине 13 преобразователя через третий...

Номер патента: 1580559

Опубликовано: 23.07.1990

Авторы: Запасный, Копытов

МПК: H03M 7/00

Метки: декодирования, информации, кодирования

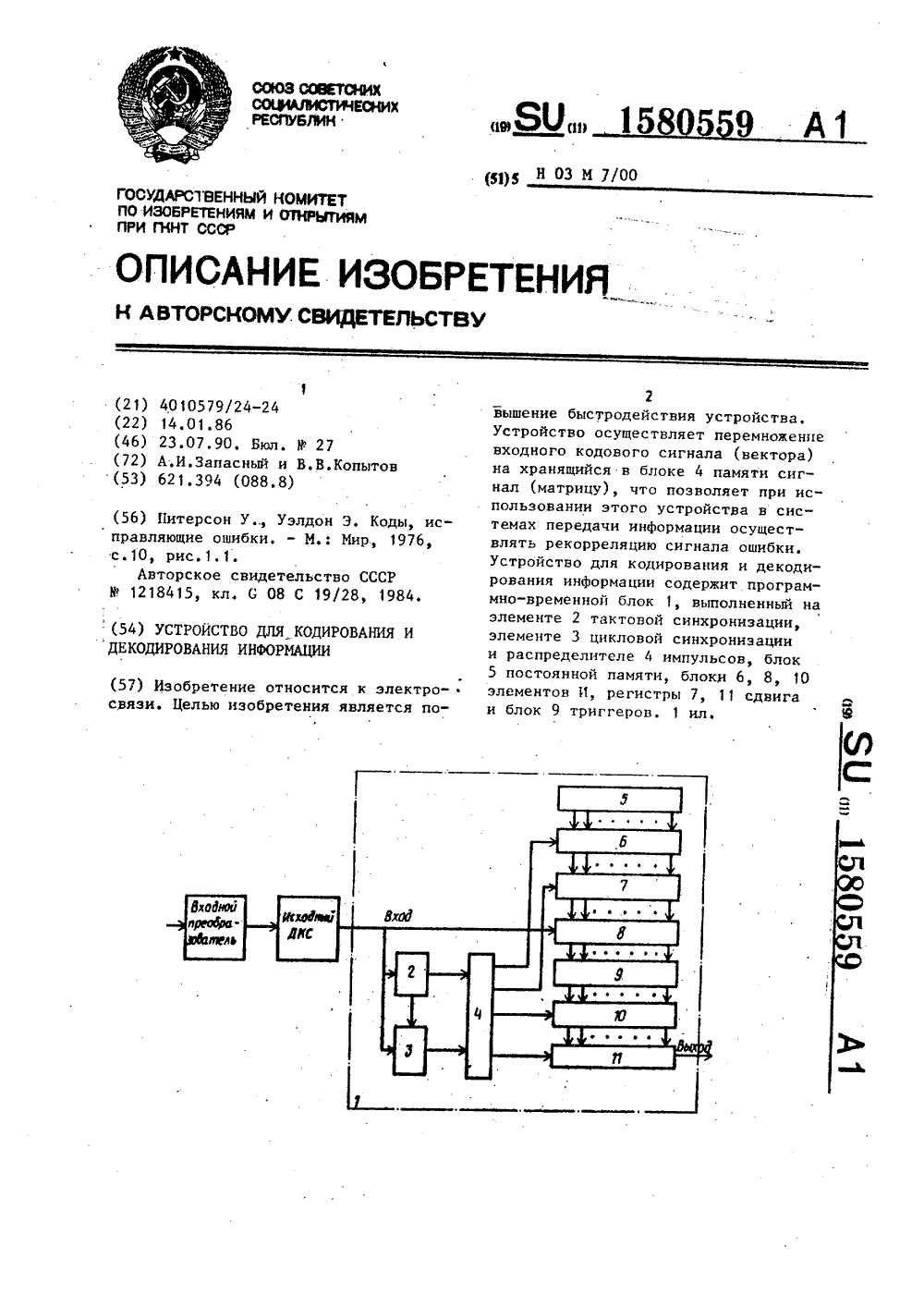

...сигнала помехи.Целью изобретения является повышение быстродействия устройства.На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит программно- временной блок 1, выполненный на элементе 2 тактовой синхронизации, элементе 3 цикловой синхронизации и рас пределителе 4 импульсов, блок 5 по стоянной памяти, второй блок 6 эле;ментов И, первый регистр 7 сдвига, первый блок 8 элементов И, блок 9 триггеров, третий блок 10 элементов И и регистр 11 сдвига.Устройство работает следующим об, разом.При поступлении на вход устройства п-разрядного кодового слова по . сигналу "Начало слова" разрешается параллельный перенос кода задающего вектора из блока 5 через блок 6 в регистр 7. На управляющий вход регистра 7 с...

Номер патента: 1580560

Опубликовано: 23.07.1990

Автор: Мордашов

МПК: H03M 7/02

Метки: 1-код, 1-кода, обратный, прямого, фибоначчи

...развернутый код, 0010011 - проинвертированный развернутый код.5 15805С выхода инвертирующего денормализатора 3. преобразованный код через блок ч элементов И по сигналу на входе 9 поступает в (и) младших разрядов блока 5. Одновременно сигнал с входа 9 поступает в блок 6 синхронизации (фиг. 2) . При этом триггер 11 переводится в единичное состояние и на выходе 20 устанавливается нулевой сигнал, который поступает на вход блока 8 элементов И, запрещая тем самым выдачу кода из блока 5 на выход 2 преобразователя. С выхода блока 5 код поступает на вход блока 7 контроля. Последний (фиг.3) выдает единичный сигнал при наличии хотя бы двух единиц в соседних разрядах или единицы в младшем разряде. Если после поступления кода в блок 5 на вход 18...

Номер патента: 1580561

Опубликовано: 23.07.1990

Авторы: Краснобаев, Сорока, Чипига

МПК: H03M 7/18

Метки: модулю, остатка, произвольному, формирования, числа

...который под действием единичного потенциала, поступающего на его управляющий вход, размыкается, поэтому единичный потенциал только с выхода блока 6 определения кратности чисел поступает на второй управляющий вход коммутатора 12, под воздействием которого выход счетчика 2 коммутируется на выход устройстваОдновременно на вторые входы элемента И 5 и элемента 7 запрета с элемента 8 задержки, причем величина задержки равна длительности переходных процессов в счетчике 1 (регистре 3) и в блоке 6 определения кратности чисел, поступает единичный импульс сигнала запуска, за счет чего срабатывает элемент И 4, сигнал с выхода которого свидетельствует о том, что на выходе счетчика 2 сформирован ос 805616 пока одноне станети Ак+т=ОпойР; .блока...

Номер патента: 1580562

Опубликовано: 23.07.1990

Авторы: Прокофьев, Сапожников

МПК: H03M 7/20

Метки: кода, самопроверяемое

...подключены соот" Изобретение относится к автоматике и предназначено для проверки правильности функционирования устройства, на выходах которых в исправномсостоянии формируются сигналы, содерфащие две логические единицы из шес 15,ти.Целью изобретения является повышение надежности. за счет упрощениясхемы,На чертеже представлена функцио 20нальная схема устройства.Устройство содержит одиннадцать,элементов,ИЛИ 1-11, семь элементовИ 12-18, первый - шестой входы 19-24устройства, первый 25 и второй 26 выходы.В таблице показаны состояния. выходов 25 и 26 устройства в зависимости от сигналов,.поступающих на еговходы 19 21 22 20,23 и 24 для всехг ф30пятнадцати (Г =15) наборов кода2из 6". Как видно из таблицы, при наличииюидвух сигналов логической...

Номер патента: 1580563

Опубликовано: 23.07.1990

Автор: Музыченко

МПК: H03M 13/47, H03M 7/20

Метки: кода, равновесного

...импульсов на соответствующих информационных выходах. Им" пульсы с выхода (2 р)-го канала многоканального преобразователя 2 поступают на вычитающий вход блока 4, а с выхода р-го канала - через элемент ИЛИ 5 насуммирующий вход блока 4. Если импульс поступает только на суммирующий или только на вычитающий вход блока 4, то к его содержимому прибавляется или от его содержимого вычитается соответственно единица. Импульсы с выхода х-го канала многоканального преобразователя 2 поступают на суммирующий вход реверсивного накопителя 6,1, а с выхода (р+)-го канала - на вычитающий счетный вход реверсивного накопителя 6. 1 через элемент ИЛИ 8.1. Если импульс поступает только на суммирующий вход реверсивного накопителя 6, то к его содержимому...

Номер патента: 1580564

Опубликовано: 23.07.1990

Автор: Музыченко

МПК: H03M 13/51, H03M 7/20

Метки: коде, обнаружения, ошибок, равновесном

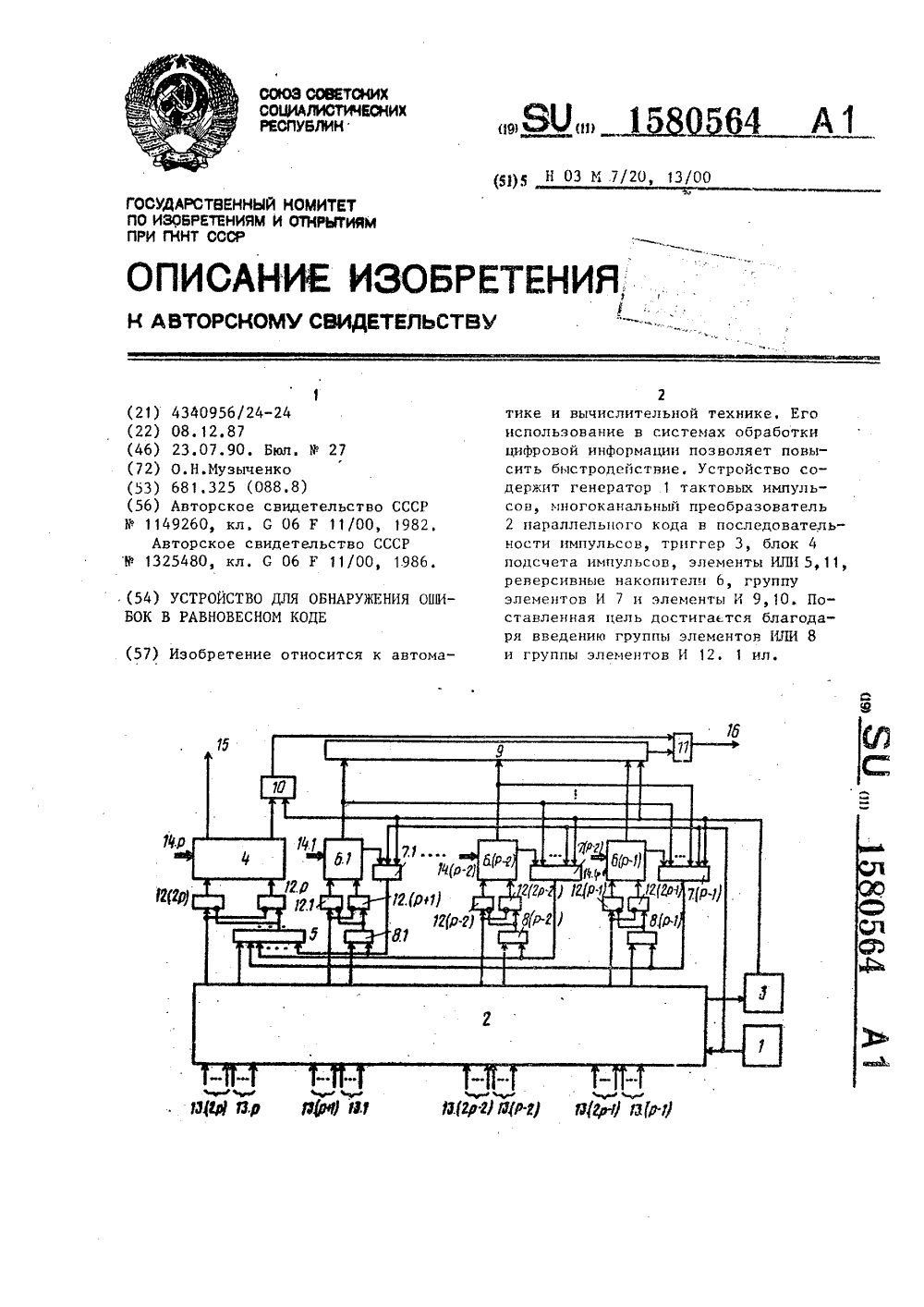

...4, а с выхода р-го канала - через элемент ИЛИ 5 на суммирующий вход блока 4. Если импульс поступает только на суммирующий или только на вычитающий входы блока 4, та к ега содержимому прибавляется или ат ега содерхимаго вычитается соответственно единица. Импульсы с выхода э.-га канала многоканальногопреобразователя 2 поступают на суммирующий вход реверсивного накопителя 6.1., а с выхода (р+)-го канала - на вычитающий счетный вход реверсивного накопителя 6.1. через элемент ИЛИ 8,. Если импульс поступает только на суммирующий вход реверсивного накопителч 6, то к его содержимому прибавляется единица, а если только на вычитающий счетный вход, то от его содержимого вычитается единица. Если импульсы поступают одновременно с -го и (р+)-го или...

Номер патента: 1580565

Опубликовано: 23.07.1990

Авторы: Лепехов, Надеев, Файзуллин, Феоктистов, Чабдаров

МПК: H03M 7/22

Метки: декодирования, импульсно-временных, кодов

...ее в регистр 3по сигналу с (фиг.З,д). Так как вразряды всех ячеек блока 2 памяти предварительно записаны логические.нули, то в регистр 3 заносится нулевой код и удерживается на его выходедо прихода следующего импульса С(фиг.З,и). Далее нулевой код с выхода регистра 3 одновременно поступаетна первые (д) адресные входы элементов 9 и 10, которые запрограммированы так, что при отсутствии единичного уровня на (д+1)-х входах независи мо от кода на других д-х входах ониФормируют на своих выходах нулевой код. Кроме нулевых кодов, в элементе 9 записаны числа ( в двоичном коде),эквивалентные временной расстановкеимпульсов в ИВК, и количественно этичисла равны количеству ТИ, расположенных между импульсами ИВК. Доступ к этим числам...

Номер патента: 1580567

Опубликовано: 23.07.1990

Авторы: Глушков, Приходько, Снисаренко, Сорока, Столяров

МПК: H03M 13/23

Метки: кода, кодек, несистематического, сверточного

...два, в котором покомпонентно сравниваются с последовательНкостью М(х)(Р + Р ), поступающейна третий вход вычислителя б с второго выхода декодера 12, т.е, 25+Р,(х) Р (х О.35Таким образом, если в канале 3связи ошибок невозникло, то в регистр 37 сдвига анализатора 9 синдрома записывается нулевой синдром, т.е.Я(х)=О. Одновременно.с этим последовательности вида (1) поступают напервый и второй входы блока 8 (сумматоры 35, 36 по модулю два), на третий и четвертый входы которого пОступают последовательности М(х) Р (х)и М(х) Р(х) с выходов декодера 13(на фиг,2 у декодера 13 первый и второй выходы объединены). На первом ивтором выходах блока 8 формируются 0 последовательности ортогональногонесистематического сверточного кодаИ(х)Ро, ,х) и М(х)-Р...

Номер патента: 1580568

Опубликовано: 23.07.1990

Авторы: Василенко, Вересенко, Надыкто

МПК: G06F 11/08, H03M 13/27

Метки: исправления, кодовой, обнаружения, ошибок, последовательности

...в , где и - число рабор. Фчих оснований, добавится по два чисшОшк 2 25 ла 0-, к -- . После записи в"11 Р . "г 1 Ррегистры 8 и 9, последней группыюСна нулевом выходе дешифратораг. 47 устанавливается единица. Она передается на счетный вход счетчика 44 и единица появляется. на (и+2)-м выходе дешифратора 45. Это признак конца формирования Е. Он через элемент ИЛИ 43 устанавливает в нуль счетчик44, запйсывает сформированные Е, - Ев соответствующие регистры 14 и устанавливает в единицу триггер 48, переводя устройство. во второй цикл.Так как сигнал на входе 61 продолжается еще столько же, то синхроим пульсы поступают в устройство, однако нулевой сигнал на инверсном выходе триггера 48, поступая на входы элементов И 39 и 40, приводит к появлению...

Номер патента: 1582355

Опубликовано: 30.07.1990

Автор: Судариков

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...информацию из аналогового запоминающегоустройства 4 в аналоговое запоминающее устройство 5.При уменьшении входного сигналав соответствующий момент временипроисходит изменение знака разностинапряжений на входах блока 2, чтоприводит к формированию на его выхо, де импульса, который (Фиг. 2 к) поступает на вход вычитания счетчика 9 иуменьшает его состояние (Фиг. 2 д),а также через элемент ИЛИ 1 поступает на вход управления (Фиг. 2 е)аналогового запоминающего устройства4 и на вход элемента 15 задержки,что приводит к аналогичной коммутации.аналоговых запоминающих устройств 4и 5 и Формированию соответствующихсигналов на выходе готовности устройства (фиг. 2 и).При переходе входного сигнала через нулевой уровень (фиг, 2 а) изменяется знак...

Номер патента: 1582356

Опубликовано: 30.07.1990

Авторы: Красиков, Ткаченко

МПК: H03M 13/03

Метки: избыточном, исправления, коде, ошибок

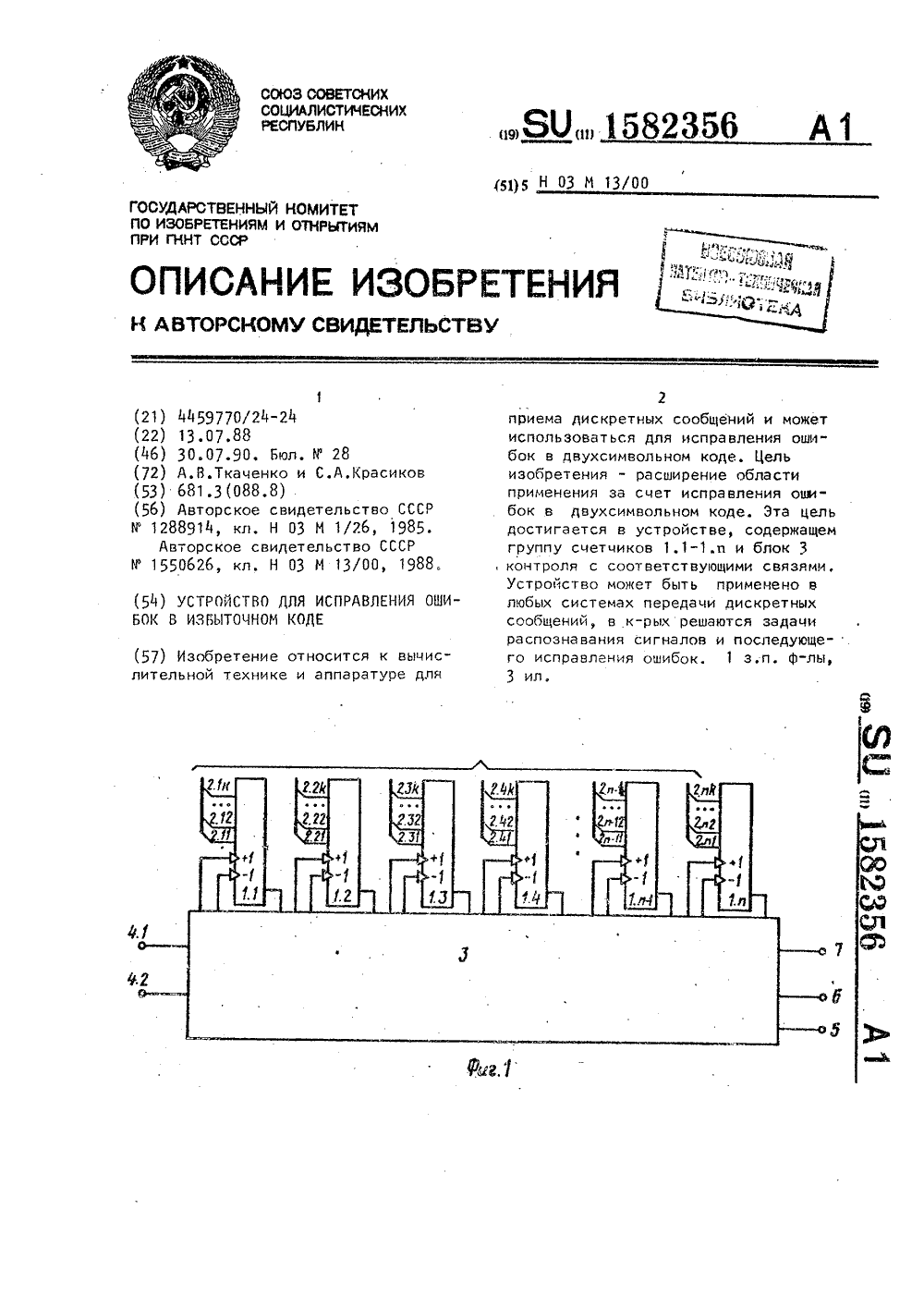

...при наличии ошибки в кодовойкомбинации, вход 6 обеспечиваютсинхронизацию триггеров 11,1 и 11.2(фиг. 3). Триггеры 11.1 и 11.2 представляют собой последовательный регистр сдвига с параллельным занесением информации. Элементы 12 и 14запрета, элементы И 13 и 15 и элементы ИЛИ 20,1 и 20.2 служат для реализации управления узлами 9.1-9.п/2посредством входа 4,1, Элементы И 16и 17 обеспечивают исправление комбинации вида "11, элемент ИЛИ-НЕ 19и элемент И 18 - исправление комбинации вида "00". Выходы 21,1 и 21.2предназначены для подачи сигналовошибки на элемент ИЛИ 8, выходы 22,23, 25 и 26 " для годачи сигналовошибки (коррекции) на входы "+1" и"-1 п счетциков 1.1-1,п в искаженных парах.Входы 24 и 27 служат для занесения информации в...

Номер патента: 1584106

Опубликовано: 07.08.1990

Автор: Манюк

МПК: H03M 5/16

Метки: биполярных, импульсов, манюка, формирователь

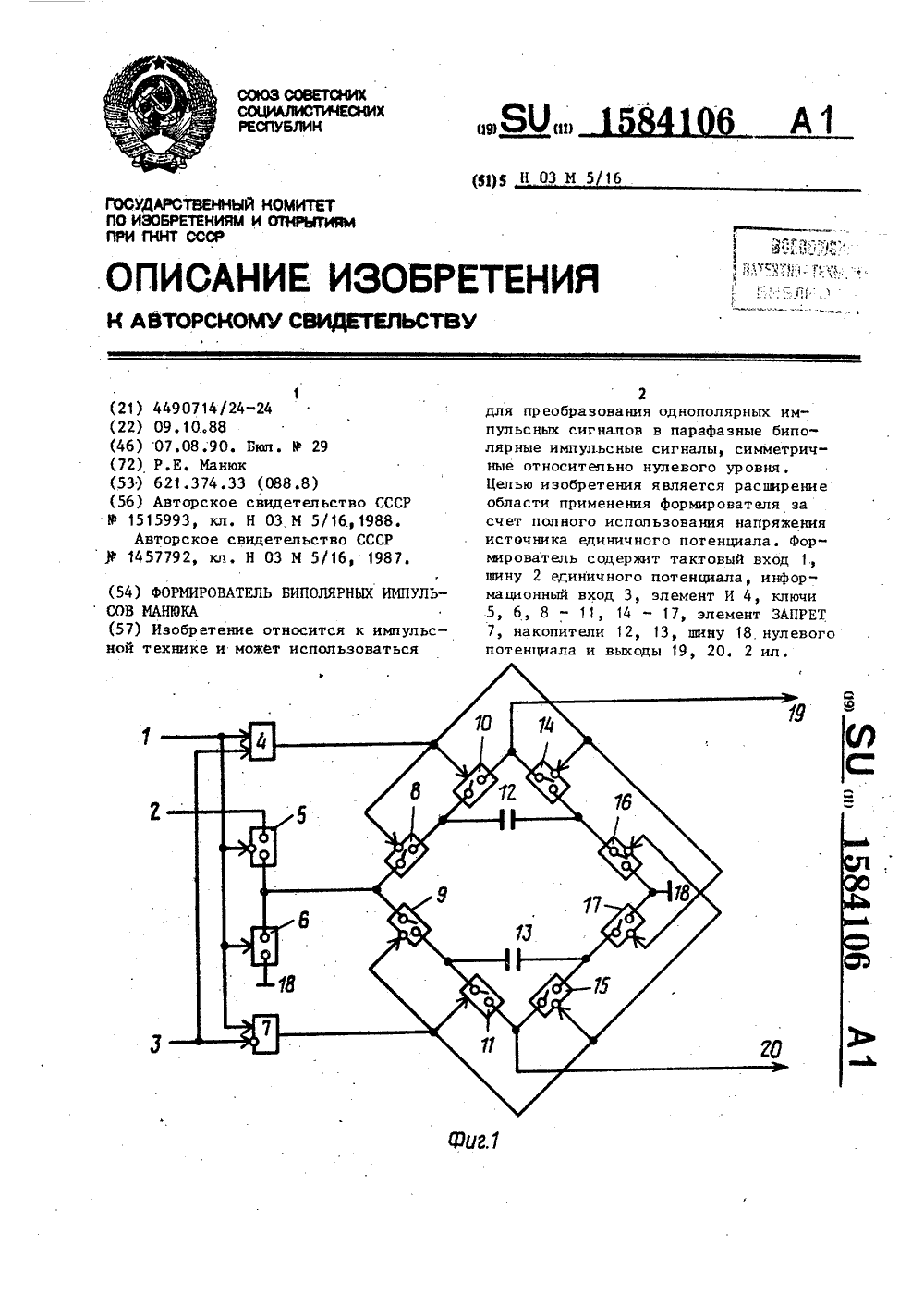

...2) - положительное на"пряжение относительно шины 18 ноевого потенциала, снимаемое с накопителя 13. Величина этих сигналов равна напряжению на шине 2.единичного потенци,". - ла.При поступлении сигнала высокого уровня на тактовый вход 1 и сигнала высокого уровня на информационный вход 3 (фиг. 2) на выходе элемента И 4 появляется сигнал высокого уровня, а на выходе элемента 7 ЗАПРЕТ - низкого. При этом ключи 6, 9, 10, 15 и 16 нахо" дятся в замкнутом состоянии, а ключи 5, 8, 11, 14 и 17 - в разомкнутом. Накопители 12 и 13 включены последовательно один с другим, но с иной поляр" ностью включения. На выходе 19 формирователя появляется положительное напряжение относительно шины 18 нулевого потенциала, снимаемое с накопи" теля 12, а на выходе 20...

Номер патента: 1584107

Опубликовано: 07.08.1990

Авторы: Алсынбаев, Забелин, Ким, Осипов

МПК: H03M 7/12

Метки: кодов

...является распшрение функциональных возможностей засчет обеспечения преобразования разреженного унитарного кода в код с че, редованием единичных значений.На,чертеже представлена функциональная схема преобразователя кодов,Преобразователь кодов выполнен ввиде одномерной итеративной, сети,состоящей из группы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 1, группы элементов И 2, информационых входов 3 преобразователя, 20управляющего вхоца 4 преобразователя,разрядных выходов 5 преобразователя,выходов 6 кода с чередованием значений преобразователя. 25Преобразователь работает следующим образом.Если на управляющий вход 4 подать константу "О", то сигнал 0" на выходе первого элемента ИСКЛЮЧА 10 ЩЕЕ ИЛИ 1 сохраняется до тех пор, пока на входы 3 преобразователя...

Номер патента: 1584108

Опубликовано: 07.08.1990

Авторы: Жураковский, Кузнецов, Полторак

МПК: H03M 13/03

Метки: декодирования, коррекцией, ошибок

...по переднему фронту тактового импульса Две группы разрядов проверочного синдрома Б и Бг, сформированные по указанному правилу, подают на блок 6 деления, где определяют номер позиции 1. искаженного элемента посредством деления второй группы разрядов проверочного синдрома, хранящегося в регистре 12,Б г = е 1. на первую группу Б 1 = е, хранящуюся в регистре 3.Задним фронтом и=9-го тактового импульса счетчик 7 устанавливают в нулевое состояние. Его выходные сигналы при этом через элемент И 8 разрешают очередному тактовому импульсу. (фиг. 2, позиции 28 и 31) по переднему его фронту осуществить установку разрядов счетчика 5 и регистра 4 в соответствии с поступившими на их информационные входы сигналами, а именно - записывают в регистр 4...

Номер патента: 1585897

Опубликовано: 15.08.1990

Авторы: Ершов, Лысов

МПК: H03M 1/10

Метки: аналого-цифрового, преобразователя

...ревер- ф 5 сивного счетчика 22 и изменяет его со держимое на единицу. Задержка второго элемента 12 задержки составляет часть времени преобразования АПП 31, зависящую от быстродействия ЦАП 4. Через 5 О время, равное задержке второго элемента 13 задержки, нулевой уровень прямого выхода аналогового компаратора 3устанавливается на разряде знака группы выходов 6 и на выходе ЦАП 4 уста навливается положительное напряжение,-Щсоставляющее 2 часть кванта контролируемого АЦП 31 (см. ступенчатая кривая, фиг, 2 а)97 6Через интервал времени, несколько больший половины периода сигнала, напряжение с выхода генератора 1 превысит напряжение второго входа аналогового компаратора 3 (момент 3, фиг. 2 а) и состояние аналогового компаратора 3изменится на...

Номер патента: 1585898

Опубликовано: 15.08.1990

Авторы: Жуганарь, Кийсвик

МПК: H03M 1/58

Метки: аналого-цифровой, действующего, значения

...остальные ключи разомкнуты, блоки 1" 13 н 22 выключены, Состояние г 1 ;.ввь.ходов ПЗУ 25 соответствует К . Длительность четвертогоа. люк такта строго равна длительности второго тактаВыходное напряжение интегратора 12 в конце четвертого такта равно где г. и г. - моменты времени соот"3ветственно начала и . Бк 1 (- 1 единица младшего разряда ЫП 8) вокруг положения равновесия, что Фактически не снижает точности устройства и ими можно пренебречь,Кроме того, коды И 4 и И, поступают 1 О на суммирующий блок 20, на выходе которого будет код И , равный И 4 - С,5И, - ,)2,т.е, не зависящий от паразиткой линейной составляющей выходного напряжения квадратора.Пятый такт - полностью аналогиченпервому и третьему тактам.Вестой такт -...

Номер патента: 1585899

Опубликовано: 15.08.1990

Автор: Сенин

МПК: H03M 5/12

Метки: информации, кодирования

...при переходе от передачи логической "1" к передаче логического"0" и наоборот, В частности, при фор",мировании второго импульса биимпульсной посыпки при передаче бита информации логическое содержание которого158равно единице, за которым следует бит, логическое содержание которого равно н ,. .мпульс с первого управляющего входа 20 устройства проходит через элемент И 10, элемент ИЛИ 15 на вход управляемого источника 16 питания. При этом происходит уменьшение ега выходного напряжения с П до 0 чта вызывает уменьшение амплипуды второго импульса биимпульсной посылки, снимаемого с выхода 18 устройства. Импульс с первого управляющего входа 20 устройства проходит через элемент И 10, потому что в этот момент равны единице сигналы, поступающие на...

Номер патента: 1585900

Опубликовано: 15.08.1990

Авторы: Викентьев, Клюкин, Лепихина, Погодина

МПК: H03M 7/30

Метки: кодов, минимальной, приведения, фибоначчи, форме

...сигнала насчетный вход 12 триггер Т 2 второго блока 1 свертки вновь перебрасьвается в единичное состояние, Далее операция свертки выполняется над вторым и тре тьим блокамисвертки. После выполнения операции свертки триггер Т 4 четвертого блока 1 свертки устанавливается в состояние , а триггеры Т 2 и ТЗ второго и третьего блоков 1 50 свертки переключаются в состояние "0" 55 10 5 26 25 вход элемента И 15 - сигнал с инверсного выхода того же триггера Т 2. Таккак триггер Т 2 находится в состоянии"0", то из двух элементов И срабатьвает элемент И 15, на входы которогоподаны единичные сигналы "1", с выхода которого через элемент ИЛИ 16 поступает на вход 7 для занесения исходной информации второго блока 1 свертки, соединенный с...

Номер патента: 1585901

Опубликовано: 15.08.1990

Авторы: Ваховский, Коротин, Лужецкий, Попович, Стахов

МПК: H03M 13/53

Метки: кода, свертки, фибоначчи

...22 блока 1.г свертки появляется единичный сигнал, который черезэлемент ИЛИ 21 поступает на вход установки в "0" триггерА 18 блока этогоблока свертки и сбрасывает его в исходное нулевое состояние,В случае переключения триггеров17 блоков 1.1., 1.(.-1) и 1.(3.-2)свертки в состояние "000", "001",0 1 О0 1 11 0 1 Рт1 1 О1 1 19 Э 9являющееся результатом неправильногоьыполнения операции свертки исходногокода, на выходе элемента ИЛИ-НЕ 22блока 1. 1 свертки присутствует нулевойсигнал, который поступаетчерез элементИЛИ 21 на вход установки в "0" триг 30гера 18 этого блока свертки. В резуль"тате триггер 18 блока 1.х Свертки остается в единичном состоянии и единичньй сигнал с его прямого выходачерез элемент ИЛИ 2 поступает на выход 7...

Номер патента: 1587510

Опубликовано: 23.08.1990

Авторы: Александров, Лионченок, Парамонов, Федоров

МПК: G06F 11/00, H03M 13/51

Метки: вычислительных, имитации, машин, сбоев, цифровых

...Сигналом начальной установки свхода 21 триггер 7 и делители 12 и 15устанавливаются в исходное состояниеи обнуляютсяАлгоритм работы ЦВМ при выполнениипрограмм, обеспечивающих устойчивость к сбоям, заключается в следующем: 1. выполнение функциональных алгоритмов; 2, если обнаружен сбой, топереход к п. 3, иначе к п. 4; 3. выполнение действий, компенсирующих последствия сбоев; 4, если выполнениефункциональных алгоритмов завершено,то переход к и. 5, иначе к п. 1;5.конец,Функциональные алгоритмы и действия, компенсирующие сбои ЦВМ, зависят от области применения программы,устойчивость которой проверяется с использованием предлагаемого устройства,Делители 12 и 15 пропускают каждыйК 1 и К 2 импульсы сбоев и обеспечиваютпрореживание потока сбойных...

Номер патента: 1587624

Опубликовано: 23.08.1990

Автор: Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: дельта-модуляцией, многоуровневой, фильтр, цифровой

...с момента времени когда на выходе дешифратора 7 появляется импульс (фиг.Зб). Пусть в этом п-м периоде дискретизации состояние счетчика 3 равно р 1=п шос 1(И+Ь),(йкр =О, И+1,-2. Тогда значение шага(а фБзаписывается в р 11 -ю ячейку блока 12 памяти, а ца информационные входы сумматора 23 подаются в циклическом порядке К ,1 значений нагов квантова 2410ния, записанных в блоке 12 по адресам 1 К носа(И+Ь)=р +с 1,Р +/заднему Фронту тактового сигнала(фиг.За) эти шаги суммируются в сумматоре 23 и после поступления К 1 ф 1тактовых импульсов ца втором выходеблока 9 памяти генерируется импульс(фиг,З), поступающий ца первый входэлемента И 27. Из этого импульса навыходе блока 27 Формируется импульс(фиг.Зг), по переднему Фронту которого накопленное...
