Номер патента: 1228282

Опубликовано: 30.04.1986

Автор: Гельман

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...единичным сигналом соответствующего компаратора 4-, переданным через третий выход данного логического блока 6-х в подсоединенный к этому выходу элемент И 8-, разрешается передача тактовых сигналов на вход обратного счета счетчика 10-, управляющего данным ЦАП. Напряжение на выходе этого ЦАП 2-х по мере поступления тактовых сигналов начинает уменьшаться. Когда это напряжение станет меньше измеряемого, соответствующий компаратор 4-1 изменяет единичный сигнал на нулевои, блокируется поступление тактовых сигналов на вход обратного счета данного однодекадного реверсивного счетчика 10-,и уравновешивание на уровне данного разряда кода завершается.С завершением уравновешивания в предалах данной декады и изменением сигнала признака...

Номер патента: 1228283

Опубликовано: 30.04.1986

Авторы: Горячев, Рейдес, Серегина

МПК: H03M 1/50

Метки: частоту

...и выходе ОдновкбряУс:тройство работает следу 5 ощим об 1 я.: эм При напряжении на интегркрук 5 щемконденсаторе 1 ниже уровня срабатывания порсгового эпемента б дозирующкй конденсатор 3 заряжается через5 замкнутый ключ 9 к разделительныйдиод 15 до наг;ряжения, определяемогоФиксирующим диодом 12. Прк этом ключО дозируощего устройства 7 разомкнутк интегриующий конденсатор 1 заряжаВХОДПЫМ ТОКОМ,Ксгдгя напряжение ця интегрирующемконденсаторе 1 цосткгяег уровнясрабятывация псрсгсвсгс элеме:-.та 6,последний вырабятьп;яет к,я 5 упьс, замыкя 50 п 5 ий ключИ цозкруюп 5 егс устройства 7 и размь:каюшкй клю9. Приэтом дозкр пои;кй конденсатор 13 пере -заряжается через замкнутый ключ 1 Оразделитец 5 ьй диод 14 и интегрирующий кон,"5 есатоэ. В...

Номер патента: 1228284

Опубликовано: 30.04.1986

Автор: Турченков

МПК: H03M 1/50

Метки: времени, интервал, функциональный

...к базе, эмиттеру первого транзистора 1 и коллектору второго транзистора 2, шина 13 управления подключена к управляющему входуключа 3.Устройство работает следующим образом. Функциональный преобразовательнапряжения в интервал времени, содер- ф 1 О жаший два транзис 1 ора, ив Гегрируюи;ий конденсаторпервая обкладка которого через ключ, а ,.Торая обкладка че:5 ез элемент Разряда соединены " оби:,ей 1 виной устройства, ,три ."5 резистора, первые выводы которых подключены к шине питания, а вторые выводы - соответственно к базе, эмиттеру первого Гранзистора и коллектоИзобретение относится к измерительной технике и может бьигь исВ исходном состоянии ключ 3 замкнут, конденсатор А 1 разряжен, транзистор 2 закрыт и на выходной шине 1 ч...

Номер патента: 1228285

Опубликовано: 30.04.1986

Автор: Золотарев

МПК: H03M 1/50

Метки: времени, интервал, преобразования

...находится в непроводящея состоянии с момента формирования отрицательного перепада на выходе операционного усилителя 8 и переходит в проводящее состояние в момент формирования положительного перепада на выходе операционного усилителя8, Непроводящее состояние обеспечивается наличием нелинейного элемента в цепи 9 отрицательной обратной связи. Выход операционного усилителя 8 через элемент 10 блокировки подключен к первому входу логического элемента 11 2 И-НЕ. Выходной импульс логического элемента 11 2 И-НЕ положительной полярности (эпюра д, фиг,2) является выходным сигналом устройства. С течением времени и в диапазоне температур меняются входные токи компаратора 7, операционного усилителя 8, меняется ток второго генератора 5 тока как за...

Номер патента: 1228286

Опубликовано: 30.04.1986

Автор: Свиньин

МПК: H03M 5/10

Метки: код, функциональный, частота»

...если знаки коэффициентаС, и соответствующей функции Уолшасовпадают, то в регистр-сумматор 6 фс выхода преобразователя 11 поступает модуль коэффициента С., а есликзнаки не совпадают то поступаетзначение коэффициента с отрицательным знаком и в дополнительном коде.Все=2 коэффициентов Уолша, подавступающие со своими первоначальнымизнаками из блока 3 через преобразователь 11, должны быть просуммированы в регистре-сумматоре 6 с накопле 55 нием суммы за интервал 0 =что обеспечивается синхронизацией блока 3 и счетчиком 8 (а через негогенератором 10) с помощью тактовых50 импульсов генератора 7 и коэффициентом деления счетчика 8, равным лКоэффициент деления счетчика 9также равен и , в результате чегочастота смены кодов на...

Номер патента: 1228287

Опубликовано: 30.04.1986

Авторы: Новиков, Рафалькес, Шипяцкий

МПК: H03M 5/18

Метки: биполярного, кода, однополярный

...12 опорного напряжения, и навыходе ключа 4 образуется потенциал,близкий к нулю (фиг.2 г, момент Т ).Положительный импульс через элемент7 ИЛИ поступает на синхронизирующийвыход 10 (фиг,2 д) и по времени совпа 55дает с импульсом на выходе ключа 3,В момент времени Т (Т) (фиг.2) на входы 8 и 9 подаются потенциалы,близ-, кие к нулю, при этом с делителей 1 и 2 напряжения на затворы МДП-транзисторов 5 и 6 подается отрицательный потенциал, недостаточный для ихоткрытия, тогда ключи 3 и 4 закрыты, и на выходах обоих ключей 3,4 образуется потенциал, близкий к нулю (фиг,2 в,г, моменты Т, Т). В момент времени Т потенциалы на входах 8 и 9 меняются на противоположные(см. фиг,2 а,б), МДП-транзистор 6 иключи 3 и 4 работают аналогично МДПтранзистору...

Номер патента: 1228288

Опубликовано: 30.04.1986

Авторы: Бестемьянов, Вековищев, Здоровцов, Казимов, Кондратьев, Лебедев, Лисенков, Шалягин, Шурыгин

МПК: H03M 7/00

Метки: кодов, многоканальный, формирователь

...на выходах блока 4 памяти последовательно10 во времени в виде параллельного кодавыставляются все комбинации Формируемого кода. Одновременно формирователь 6 номера разряда кодовой комбинации,представляющий собой двоичный счет 15 чик, вырабатывает последовательно вовремени двоичные номера разрядов формируемой кодовой комбинации, причемформирователи 3 и 6 включены такимобразом, чтобы за время Формирования. двоичного номера одного разряда комбинации Формирователем б на выходахформирователя 3 выставлялись двоичные адреса всех кодовых комбинаций(фиг.2, диаграммы а, б, в, г, д, е,ж, з, для т,=3) .При этом на выходахблока 4 памяти за время выдачи формирователем 6 одного двоичного номераразряда последовательно во временипоявляются все кодовые...

Номер патента: 1228289

Опубликовано: 30.04.1986

Авторы: Балыч, Ризнык, Скобылко, Фабри

МПК: H03M 7/02

Метки: преобразования, сигналов

...2) и т,д. при условии, что каждое последующее по величине значение веса больше наибольшего пре-. дыдущего на единицу, если предыдущие величины не следуют непосредственно друг за другом в кольце, иначе вес последнего выбирают на единицу больше сумм упомянутых (т,е. следующих друг за другом) весов, и т.д. до расстановки всех весов в кольце.Пуст:ь, например, после выбора весов 1 и 2 для случая четырех (К=4) кодовых позиций в кольце, решено весаирасставлять отдельно друг от друга. Тогда, согласно вышеизложенному условию, значение третьего(по величине) веса равно 3 = 2 + 1. Наконец., зная, что сумма всех весов должна быть равной К (К) + 1 = 13,определяют величину последнего "недостающего" веса: 13-(1+3+2)=7. В результате получают искомую...

Номер патента: 1228290

Опубликовано: 30.04.1986

Авторы: Баранов, Смичкус

МПК: H03M 7/18

Метки: классов, код, кода, остаточных, позиционный, системы

...1 С ка а, а на выходе вычитателя 7 Формируется последовательный двоичный код разности остатков а - а которьй, начиная с младшего разряда, поступаег на информационный вход формирователя 8 дополнительного кода.Формирователь 8 дополнительного кода преобразует дополнительный код разности остатков а " а, в прямой код, если на его управляющий вход поступает сигнал логической единицы с нулевого выхода триггера 14 в случае а с а , или пропускает без изменения прямой код разности остатков да2 1 когда триггер 14 находится в единич ном состоянии в случае 22 а,. Таким образом, на выходе Формирователя Я дополнительного кода Формируется поя 90 бмой код абсолютной величины разности остатков а-а который через элемент 16 И поступает, начиная с...

Номер патента: 1228291

Опубликовано: 30.04.1986

Автор: Ягунов

МПК: H03M 13/05

Метки: дешифрирующее, цифровое

...Межблочные связи, обозначенные тонкой линией, представляютсобой шины данных.Цифровое дешифрирующее устройствоработает следующим образом.Для дешифрирования позиций двухошибок устройство обеспечивает ренения системы уравнений 3 М+ Ы". Е =В преобразователе 4, выполненном наПЗУ, осуществляется преобразованиекода Я+А) =0 Е в код 1/(1+Ы )=1На первый и второй входы втоХрого умножителя 5 поступают сигналы1 Х и З , а на выходе формируется25Всигнал Ы = в. В преобразователе 6,51 О1 определяют символы - элементы поля СЕ(2 ), удовлетворяющие решению всей системы уравнений, По определенному в этом поле соответствию устанавливают значенияиВ соответствии с изложенным на первый вход 9 подается входная величина 3 , которая возводится в...

Номер патента: 1229950

Опубликовано: 07.05.1986

Авторы: Добрис, Накке, Яковлев

МПК: H03M 1/04

Метки: «аналог-код», вероятностный

...так как период М последовательности псевдослучайных чисел на выходе этого генератора на один такт меньше, чем время преобразования И=2 тактов.й/гПустьПой; о опЦ =- - -+ - + д 11ж. ек где Ос ;3 с 2"2 1В периоде последовательности псевдослучайных чисел на выходе блока 5имеется 1 значений меньших, чем1, и одно число, равное . Этому числу, появляющемуся на выходах ГПСЧ 5, соответствует некотороечисло из последовательности на выходе ГПСЧ 6, которое может быть какбольше, так и меньше величины 1, Поэтому количество единиц, накопленныхсчетчиком 13 за период преобразования+122 щг (2) 5 Соответственно этому ошибка пребразования"ап 1 Пвх30 величины Е и в в "- равномерно расвеР Определены в диапазоне (0,2 ), поэтои му математическое...

Номер патента: 1229951

Опубликовано: 07.05.1986

Авторы: Кабков, Майструк, Рыбальченко, Сбитнев, Тимошенко

МПК: H03M 1/10

Метки: датчика, положения, углового

...датчика 9 импульс НО производит сброс счетчика 7 в нуль до его переполнения. При этом с выхода счетчика 7 на вход Р триггера 1 поступает логическая единица и команда с триггера 1 на вход триггера 6 о задержке его работы на один импульс НО не поступает.Проверка исправности контролируемого датчика может происходить только при вращении его вала, при этом3 1229 вращение должно происходить с частотой, не меньшей заранее установленной величины, с тем, чтобы требуемая емкость счетчика 7 не оказалась чрезмерно большой. Поэтому при остановке вала контролируемого датчика 9 или вращении его с частотой ниже установленного наименьшего значения на выходе триггера 6 предусмотрено появление сигнала Исправен", так 1 О как его отсутствие в...

Номер патента: 1229952

Опубликовано: 07.05.1986

Авторы: Мустафин, Полонников

МПК: H03M 1/10

Метки: настройки, преобразователей, цифроаналоговых

...КЦАП 15. При этом необходимопомнить, что устройство предназначено для контроля и настройки ЦАП свыходными сигналами как положитель ной, так и отрицательной полярностии поэтому ЦАП 2 содержит соответствующие источники опорного сигнала(Е , - Е). Так как сигналы с КЦАП15 н делителя 9 поступают на первый 15 и второй входы вольтметра 1, образующие дифференциальный вход, то приподключении КЦАП 15, в которых выходные сигналы и опорный сигнал различные по знаку, следует к входам дели теля 9 подключать опорный сигнал, познаку противоположный полярности опорного сигнала КЦАП 15. При подключенииКЦАП 15, в которых опорный сигналКЦАП и выходные сигналы равны по эна- -25 ку, к входам делителя 9 следует подключать Етого же знака, что...

Номер патента: 1229953

Опубликовано: 07.05.1986

Авторы: Симхович, Тюрин

МПК: H03M 1/12

Метки: дискретно-аналоговый, измерительный, прибор

...вход 9.1-9.Р, информационный вход 10,1-10.Р и выход11.1-11,Р вторую группу 12, выпол ненную на ключах 13.1-13., каждый из которых имеет управляющий вход 14.1-14.Я, выход 15.1-15.( и информационный вход 16.1-16.0, светодиодную матрицу 17, состоящую из ячеек 18.1, 18.2, , 18.2 и имеющую шины столбцов 19,1-19.Р и шины строк 20.1-20.Я, четыре дополнительных двух" позиционных ключа 21.1-21.4, элемент НЕ 22, источник 23 питания. 30 Э 5 40 45 50 55 Дискретно-аналоговый измерительный прибор работает следующим образом,Аналоговый сигнал Х преобразуется в АЦП 1 в параллельный ш -разрядный код И. Код и старших разрядовпреобразуется дешифратором 5 в код1-из-Я. При этом на соответствующемиз выходов 6.1-6.0 этого дешифраторапоявляется...

Номер патента: 1229954

Опубликовано: 07.05.1986

Автор: Петренко

МПК: H03M 1/34

Метки: аналого-цифрового, преобразования, следящего

...на входеЦАП 14-1 приводит к тому, что на выходе ЦАП 14-1 сигнал. Б изменяется 20на величину зоны 0-А (фиг. 1), чтовызывает смещение зоны анализа (эталонных напряжений) блока 17-1 на величину Б+Б=40 в направлении изменения входного сигнала Бб(С). При 25дальнейшем увеличении У(С) входной сигнал попадает в зону анализаблока 17-4 и при превышении среднихэталонных уровней зоны анализа сигнала с выхода прямого счета поступает на суммирующий вход канала 2.Посредством реверсивного счетчика13-2 и ЦАП 14-2 зона анализа блока17-2 смещается в направлении изменения входного сигнала и располагается за зоной анализа блока 17-4после смещенной зоны анализа бло-,ка 17-1.Описанная последовательностьсмещений в соответствии с измене-. 40нием входного...

Номер патента: 1229956

Опубликовано: 07.05.1986

Авторы: Апанасович, Германенко, Новиков

МПК: H03M 1/50

Метки: времени, интервала, код

...И 4 блокируется потенциалом синверсного выхода триггера 13. Завершается преобразование в указанном15 режиме вторым импульсом регистрируемой последовательности, прошедшимчерез элемент И 5, который в данномслучае открыт единичным потенциаломс выхода триггера 13 через элемент20 ИЛИ 12. Если к моменту окончания первогоизмеряемого периода счетчик 8 заполнился более чем на половину своейемкости (заданная точность достигнута), но не переполнился, то положительным потенциалом с выхода старшего разряда этого счетчика 8 элеменИ 11 открывается и его выходной сигнал через элемент ИЛИ 12 поступаетна элемент И 5. Второй импульс входной последовательности в этом случае.возвращает своим передним фронтомчерез элементы И 5 и ИЛИ 14 триггер7 в...

Номер патента: 1229957

Опубликовано: 07.05.1986

Авторы: Вдовиченко, Выговский, Жабицкий, Оснач, Токовенко

МПК: H03M 1/54

Метки: код, перемещения

...1 - опорной точкой и принудительной установки реверсивного счетчика 18 в необходимое состояние, характеризующее координату опорной точки, в момент формирования указанного сигнала опор-. ной точки.Датчик 5 зоны опорной точки, например путевой выключатель, обеспе- З 5 чивает формирование сигнала таким образом, чтобы сигнал опорной точки формирователя примерно посредине зоны при разных направлениях перемещения измерительного преобразователя 1.40С помощью сигнала зоны опорной точки производится блокирование работы фазового дискриминатора 6 и триггера 3 вне зоны опорной точки фиг. За. После перемещения в зону 45 опорной точки на выходе разблокированного фазового дискриминатора 6 начинают формироваться сигналы фазового рассогласования + Щ...

Номер патента: 1229958

Опубликовано: 07.05.1986

Авторы: Воителев, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой

...этой коррекции позволяет .существенно уменьшить влияние о нарезультат преобразования, Результатпреобразования равенХ= К + Мр= Пд(1 - 8).Погрешность от с представляет собой величину второй степени малости.Но для прецизионных АЦП эта погрешность может оказаться недопустимой,поэтому в схеме выполняется дополнительная коррекция. Для этого при переполнении дробной части реверсивногосчетчика 15, т.е. при накоплении от 553 результат увеличивается на 3 и заТ в реверсивном счетчике 15 добавитсявеличина Н = Мк, 3 В результате выполнения двухкратной коррекции получаютХ = И + Ы + И = ББТ(1 + 3 +3)К 2К 1 К 2или, использовав величину БТ из выражения (4), получают:Х= П д(1 -1) (1 +3+3) == П д-(1 - 3). (5)Отсюда видно, что в результате...

Номер патента: 1229959

Опубликовано: 07.05.1986

Авторы: Гаманко, Клименко, Коньков, Кутыржина, Сироткин

МПК: H03M 1/60

Метки: код, частоты

...и открытийква Ж, Раушская наб.,каз 2460 сноеССР ВНИИП по 13035, М4/ оизводственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 рого синхронизаторов соответственно, выход элемента задержки соединен с вторым входом второго синхронизатора, а вход - объединен с вторым входом первого синхронизатора, выходы ревер сивного счетчика соединены с соответствующими входами коммутатора, выходы которого являются выходами устройства, первый вход первого элемента И является входом устройства, о т л и в 0 ч а ю щ и й с я тем, что, с целью расширения функциональных возможнос тей за счет преобразования периода входной частоты, в него введены третий и четвертый элементы И, триггер 5 и делитель частоты, вход которого объединен с первым входом...

Номер патента: 1229960

Опубликовано: 07.05.1986

Авторы: Брагин, Орлов, Писько, Страшкевич

МПК: H03M 1/66

Метки: двухполярный, цифроаналоговый

...соединены с соответствующими информационными входами блока 3 переключателей разрядных токов, первый выход которого подключен к информационному входу первого ключа 4 и первому выходу источника 1 тока, второй - к информационному входу второго ключа 5. Управляющие входы блока 3 переключателей разрядных токов являются входными шинами устройства. Первые и вторые выходы ключей 4 и 5 объединены и являются соответственно первой и второй выходными шинами. Второй выход источника 1 тока соединен через делитель 2 тока с информационными входами блока .3 переключателей разрядных токов.Двухполярный ЦАП работает следующим образом. Ток источника 1 тока поступает навходы делителя 2 тока и с его выходов на информационные входы блока 3 переключения...

Номер патента: 1229961

Опубликовано: 07.05.1986

Авторы: Байдак, Шинкаренко

МПК: H03M 1/82

Метки: временной, интервал, кода

...преобразования за счет введения фазового сдвига счетных импульсов,зависящего от значения младших разрядов входного кода.На фиг. 1 представлена функциональная схема преобразователя кодаво временной интервал; на фиг. 2 -временные диаграммы, поясняющиепринцип работы.Преобразователь кода во временнойинтервал содержит генератор 1 эталонной частоты, фазовый детектор 2,блок 3 синхронизации, фильтр 4 нижних частот, делитель 5 частоты, первый и второй регистры 6 и 7, управляемый генератор 8, триггер 9, элемент 10 И, цифроаналоговый преобразователь 11, блок 12 сравнения кодов, счетчик 13 импульсов, выход 14и стартовый вход 15.Преобразователь кода во временной интервал работает следующим образом.В исходном состоянии в первый ивторой регистры 6 и...

Номер патента: 1229962

Опубликовано: 07.05.1986

Авторы: Простаков, Простакова, Раисов

МПК: H03M 5/00

Метки: импульсного, кода, сдвиг, сигнала, унитарного, фазы

...переводит его в режимпараллельной записи, т.е. в исходноесостояние.Таким образом, с приходом повходу 15 каждого импульса унитарного кода осуществляется прибавлениеодного, импульса к импульсам тактовойчастоты.С приходом импульса по входу 16на вход регистра 25 сдвига в неготакже вводится код 1011, при которомрегистр 25 сдвига переходит в режимсдвига. ПервьйЪ импульс, поступающийс выхода 17 генератора 1, путемсдвига изменяет код в регистре 25на 0101, при этом на втором входеэлемента И 30 возникает сигнал логического нуля, блокирующий прохождение через него очередного импульса тактовой частоты. Второй импульс,поступающий с выхода 17 генератора 1,изменяет код на 0010, после чего навтором входе элемента И 30 возникает сигнал логической...

Номер патента: 1229963

Опубликовано: 07.05.1986

Авторы: Барбаш, Петунин

МПК: H03M 7/00

Метки: кодов

...очередного синхроимпульса один элемент информациибудет через открытый элемент И 8 иэлемент ИЛИ 12 поступать на выходустройства,Данный процесс будет продолжаться до тех пор, пока не будет передана вся информационная часть кодограммы, Окончание процесса будетхарактеризоваться тем, что в 1-празрядах регистра 1 сдвига останутся нули, а в и+1 разряде - единица., характеризующая длину кодограммы. В результате на выходе элементаИ-НЕ 7 сформируется нулевой сигнал,который заблокирует прохождениеинформации через элемент И 8, синхроимпульсов - через элемент И 6 наС-вход регистра 1 сдвига и совмест.но с единичщм сигналом (п+1) разряда регистра 1 сдвига подготовитэлемент И 9 к работе, По приходуочередного синхроимпульса на входэлемента И 9 единица с...

Номер патента: 1229964

Опубликовано: 07.05.1986

Автор: Потапов

МПК: H03M 7/02

Метки: весом, двоичного, код, кода, постоянным

...сумматоре 3 записан двоичный эквивалент числа 1 (6,0)=12, н сумматоре 3 г - Ч (5, 1)= =16 и в сумматоре 3 - ч(4,2)=5. 5Если же преобразователь содержит число сумматоров 3 Зг . 3 з н группе больше, чем р , то н избыточные сумматоры записывают двоичные эквиваленты единицы,Первый такт.При поступлении управляющего сигнала с выхода 14 распределителя 11импульсов на тактовый вход схемы 10сравнения осуществляется сравнениечисел, хранящихся в начале такта работы н сумматоре 3 и сумматоре 12, ин течение времени присутствия на управляющем входе сигнала она выдаетна выходе единичное значение сигнала,если число в сумматоре 12 больше илиравно числу в сумматоре 3, или нулевое, если число в сумматоре 12 меньше числа н сумматоре Зз. В рассматриваемом...

Номер патента: 1229965

Опубликовано: 07.05.1986

Автор: Хмельник

МПК: H03M 7/22

Метки: дешифратор

...Так, если г сопзй тоУближайшим вектором У является тот,в котором наибольшее число разрядовсовпадает с разрядами вектора О. Если же г =г 2 , то ближайшим векторомУ является тот, в котором наибольшеечисло младших разрядов (т.е. разрядов с меньшим номером 1) совладаетс младшиии разрядами вектора П. Та- З 5кая мера близости может быть примене-на для сравнения двоичных кодов чисел.На 1-й вход первой группы ш-госумматора 2 напряжений подается напряжение П, а на его ш-й .вход второй группы - напряжение Е . При этомна выходе этого сумматора 2 образует"ся напряжение 15 МЧв- .фтО 1 ( - 1 ю)йгде ои п - весовые коэффиР(51 45 циенты, реализуемые на входах ш-госумматора 2 напряжений.Напряжениена входе ш-го инФтегратора 1 отличается от ( на...

Номер патента: 1229966

Опубликовано: 07.05.1986

Авторы: Красноголовый, Шпилевой, Южаков, Якушев

МПК: H03M 7/12, H03M 7/28

Метки: двоично, двоичного, десятичный, код, кода, реверсивный

....с выхода триггера 13, что разрешает прохождение всех последуйщих импульсов с выхода элемента 15 через элемент ЗИ-НЕ 2 на суммирование в реверсивный двоичный счетчик 9.1Таким образом, благодаря триггеру 14, в двоичный счетчик 9 поступает на один импульс меньше, чем в двоично-десятичный счетчик 8. Данную операцию необходимо произвести, так как в качестве сигналов окончания преобразования используются импульсы обратного переноса, которые вырабатываются в счетчиках 8 и 9 при поступлении (в+1)-го тактирующего импульса, где й - количество тактирующих импульсов, необходимое для считывания преобразуемого кода из счетчиков 8 или 9. Поскольку (щ+1)-й импульс будет поступать для суммирования вреверсивный двоичный счетчик 9, то блокировка...

Номер патента: 1229967

Опубликовано: 07.05.1986

Авторы: Барбаш, Петунин

МПК: H03M 9/00

Метки: кодов

...дешифрацию полученных срегистра 1 сдвига кодов к виду, в котором они были поданы на шифратор 30при преобразовании их из параллельного в последовательный.Дешифратор 4 построен таким образом, что на его первом выходе Формируется единица в том случае, еслисчетчиком 3 подсчитано число тактовых импульсов, равное длине маркераначала кодограммы; единица на третьем выходе, если подсчитано числоимпульсов, равное длине маркера на 40чала и маркера конца кодограммы: единица на втором выходе во всех прочихслучаях, кроме исходного состояния. Устройство работает следующим образом, 45При появлении маркера начала кодо- граммы (вход 15) в момент между двумя тактовыми импульсами (вход 16) на выходе элемента И 10 сформируется . единица, которая...

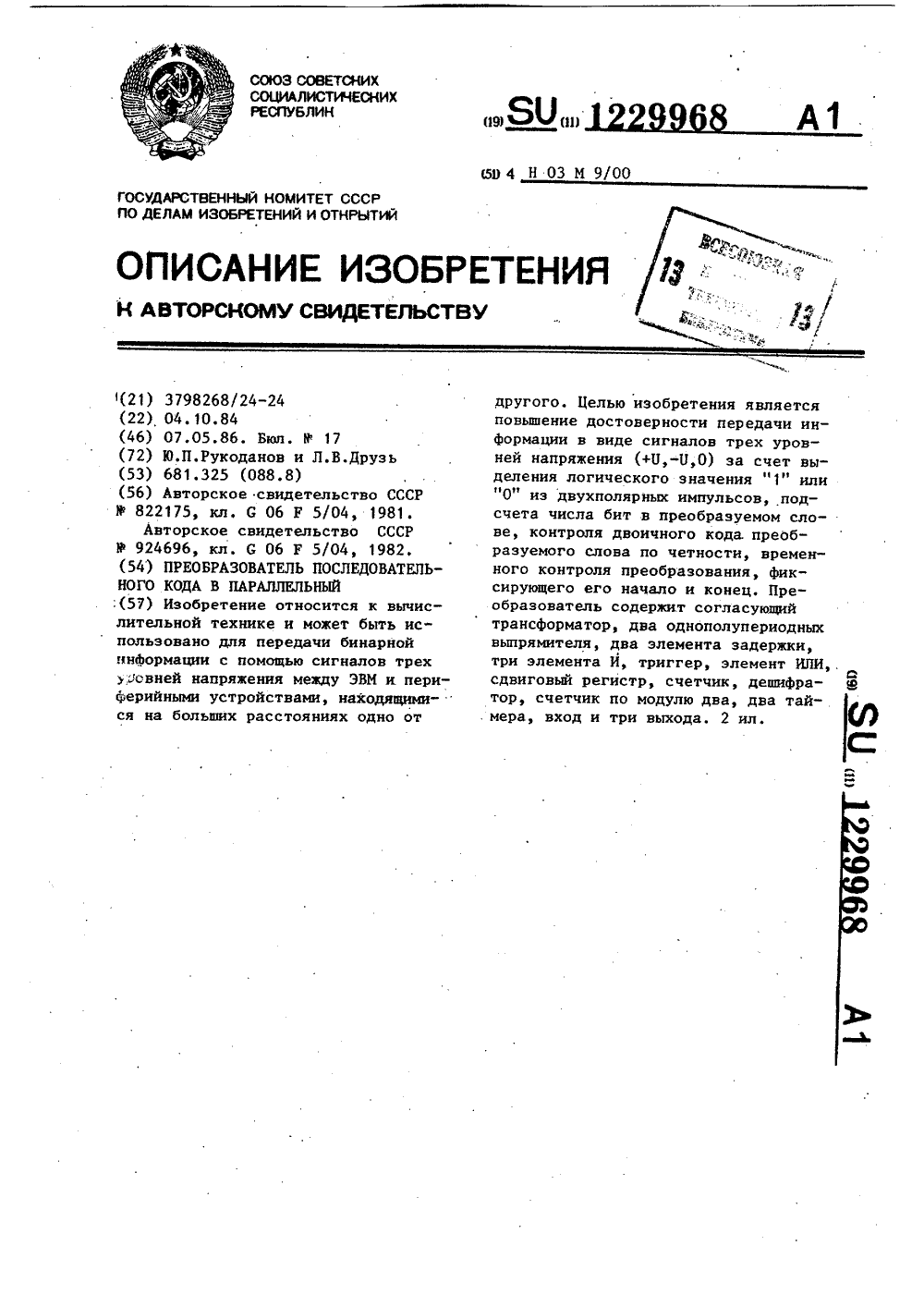

Номер патента: 1229968

Опубликовано: 07.05.1986

Авторы: Друз, Рукоданов

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...снимает сигналы обнуления с входов счетчиков 11 и 14 и запускает таймер 16, который определяет время с приема н преобразованияг5 всех бит входного слова. Параллельно каждый импульс с выхода триггера 8 подается на счетный вход счетчика 14 по модулк 1 два, При прохождении нечетного числа логических "1" конеч О ное состояние этого триггера 8 будетединичным, при прохождении четного числа логических "1" - нулевым, Р зависимости от того, какое число единиц - четное или нечетное - при-. 15 нято за состояние ошибки, счетчик 14 будет выдавать или не выдавать сигнал исправности на соответствующий вход элемента И 13. Параллельно с выхода элемента ИЛИ 9 импульсы, чис о ло которых равно числу бит входного слова, подаются на счетный вход...

Номер патента: 1229969

Опубликовано: 07.05.1986

Авторы: Анохин, Бояринов, Давыдов, Дадаев, Мелешкин, Мельников, Митропольский, Салакатов

МПК: H03M 13/51

Метки: декодирования, кода, корректирующего, составного

...о т л ич а ю щ е е с я тем, что вычислитель значений ошибки кода Рида-Соломона содержит объединенные по входам первый формирователь вспомогательных символов, второй и третий Изобретение относится к вычислительной технике и электросвязи и может быть использовано в системах коррекции ошибок для исправления и обнаружения многократных ошибок в 64-разрядных блоках данных,Цель изобретения - повышение скорости декодирования. формирователи частичных произведений и второй формирователь вспомогатель" ных символов, выход которого соединен с вторым входом второго формирователя частичных произведений, третий вход которого соединен с выходом . второго формирователя обратно/го элемента и вторым входом третьего формирователя частичных произведений,...

Номер патента: 1229973

Опубликовано: 07.05.1986

Автор: Семенов

МПК: H03M 7/00

Метки: код, кода, морзе, равномерного

...на выход "Запрет считы 11вания формирователя 9 кодовых сочетаний. При этом формирователь 9 ко довых сочетаний готовится к работе, а элемент 28 запрета блока 17 синхронизации блокируетсязапрещающим сигналом, Одновременно на второй вход элемента И 21 поступает сигнал 11 11Считывание , который пришел ранее с первого выхода формирователя 18 кода Морзе. Элемент И 21 срабатывает, и на его выходе появляется сигнал, который поступает на счетный вход счет чика 22 знаков.Счетчик 22 знаков выводится из исходного состояния, и на его инФормационном выходе появляется код адреса первого знака кодового соче тания. Этот код через распределитель 24 столбцов поступает на адресный вход столбцов выбранного кодового редством второго и третьего элементов ИЛИ...
